静电放电测试规范
aec-q200里面的esd标准
AEC-Q200是汽车电子组件的可靠性标准，其中涉及静电放电（ESD）的标准主要是AEC-Q200-002，该规范详细描述了无源器件人体模式ESD灵敏度的测试程序。
在AEC-Q200-002规范中，ESD测试包括接触放电和空气放电两种模式。
接触放电是针对可以接触到的半成品电子产品或金属外壳的电子产品，采用接触式放电，模拟在生产、运输和使用过程中可能出现的人体放电对电子产品造成损坏的情况。
空气放电以绝缘外壳或在外壳表面涂覆绝缘防护层为放电目标，该放电不与试样表面直接接触，而是由高压静电脉撞击穿空气并传送到产品内造成电子产品或元器件破坏的一种方式。
在AEC-Q200-002规范中，静电放电测试需要遵循以下步骤：
1. 准备样品：选取15个合格的样品进行测试。
2. 测试环境：确保测试环境符合相关规定。
3. 测试设备：使用符合规范的静电放电发生器进行测试。
4. 测试程序：按照静电放电发生器的操作指南进行测试。
首先进行接触放电测试，然后进行空气放电测试。
每个测试点需要进行多次测试以获得稳定的失效模式。
5. 结果分析：对测试结果进行分析，确定样品的ESD灵敏度。
需要注意的是，AEC-Q200-002规范中定义的ESD测试方法和步骤是针对无源器件的，对于有源器件（如半导体器件、集成电路等），还需要参考其他相关标准和规范进行ESD测试。
esd静电测试方法和标准
esd静电测试方法和标准
esd静电测试，又称为静电放电测试，是电子元件生产和使用过程中的重要测试方法。
静电放电，是指当固体之间或者固体与行星表面之间产生静电时，从汇聚的痕迹放出电荷从而形成的放电行为。
静电放电测试，对于可靠性测试和失效率评估非常重要，并且在当今全球范围内，一系列标准，都将静电放电测试作为一项必要的产品质量确认手段。
根据不同的国家和机构的要求制定出不同的静电放电测试标准，其中，
IEC∶61000-4-2”是国际电工委员会确定的静电放电测试标准，该标准在世界各地被广泛使用。
其他常用的国家标准有美国电子工业标准（ESD）、日本法令（JEITA），以及美国军用标准（Mil -Std）等。
此外，静电放电测试还包括了各种其他的专业的标准，如ISO10101标准，也就是“Automotive Electronics汽车电子应用测试”，或者是电视显示器机械安全标准ICA-60958和数字信号处理器的国际电工委员会标准IEC-60958-4-2等。
根据不同的标准，esd静电测试的工作模式及测试水平也有所不同。
但总的来说，静电放电测试一般包括一个低压突发测试及一个高或中压持续测试，以检测被测样品的稳定性和可靠性。
本文主要阐述了esd静电测试方法及标准，静电放电测试作为一项必要的产品质量确认手段被广泛使用，根据不同的国家和机构的要求，有不同的静电放电测试标准；根据不同的标准，esd静电测试的工作模式及测试水平也有所不同，以检测被测样品的稳定性和可靠性。
静电放电抗扰度测试规范
声明一、未经本公司书面同意，使用方不得传播给第三方使用及网络传播。
二、本报告仅对试验样品负责。
三、此测试报告应该公司专用章，否则该报告无效。
四、对报告若有异议，应及时向本公司提出。
五、报告无校对、审核、批准、确认签字无效。
一、试验名称静电放电抗扰度测试二、试验依据测试标准：GB/T 17626.2-2008产品测试是否通过依据判断依据依据1：指示灯指示正常状态：产品上电后，指示灯前5s暗，之后进行1s周期闪烁非正常状态：除了正常状态以外的，状态都归为非正常状态依据2：上位机显示正常状态：上位机复位次数没有变化（不包括上电次数）非正常状态：上位机复位次数出现递增（不包括上电次数），判定非正常工作三、试验目的XXXX产品静电放电抗抗扰度的性能测试四、试验样品五、试验设备六、试验条件（试验方法）1、试验条件温度：15～35℃相对湿度：30％～60％（湿度对试验的影响需要验证）大气压力：86kPa～106kPa静电放电参数接触放电：±8KV空气放电：±18KV2、静电接触放电测试（1）连线方式说明：XXXX测试板电源由12V锂电池电源供电（不使用开关电源），电池对12V电源进行直接供电。
（2）连线示意图：如下图所示（3）接触放电测试步骤a、打开仪器→ESD主菜单1→电压和电压极性设置→计数方式：放电计数→屏幕最上一行进入ESD主菜单2→IEC：接触放电b、更换放电头子：尖头枪头c、按仪器绿色按钮：启动测试d、静电枪按钮按一下（不要长时间按），启动静电枪e、静电枪枪头是尖头，不能使用与线束和接插件的接插测试3、静电空气放电测试（1）连线方式说明：XXXX板电路由12V理电池电源供电（不能使用开关电源），电池对12V电源进行直接供电（2）连线示意图：如下图所示（3）空气放电测试步骤b、打开仪器→ESD主菜单1→电压和电压极性→计数方式：放电计数→屏幕最上一行并按右键进入ESD主菜单2→IEC：空气放电b、更换放电头子：圆头枪头c、按仪器绿色按钮：启动测试d、静电枪按钮按一下（不要长时间按），启动静电枪e、需要进行外壳、线束和接插件的空气静电测试七、试验结果（试验数据）1、1#试验数据（1）接触放电（2）空气放电2、2#试验数据（1）接触放电（2）空气放电六、试验结论1、测试结果：2、测试结果分析及整改意见九、附件(视频或图片)测试时间评估：测试台平台现场照片整体现场图片：线束现场图片：测试不通过测试显示屏照片：产权所有未经许可不得翻印报告中的全部和部分内容。
静电放电的型式及测试法规
静电放电的模式通常可以分为机器装置放电模式(Machinery ESD model)、家俱放电模式(Furniture ESD model)、人体放电模式(Personnel ESD model)等三类。
简单说明如下:机器装置放电模式较容易在自动化的控制流程中发生，因在自动化机器中被绝缘之金属组件与绝缘体的摩擦、或是绝缘液体或高压气体等流过摩擦产生的静电，当能量累积到某程度而对邻近形成放电的情形。
家俱放电模式通常发生在金属家俱与绝缘物体的摩擦，如在地毯上或塑料地板拉动家俱，或是人从椅子上站起来瞬间的摩擦产生静电。
人体放电模式是因人体的动作摩擦产生静电，如我们穿胶鞋在地毯行走时，因摩擦使地毯带正电胶鞋带负电，此时人体脚底会感应而带正电，同时使上半身带负电, 若这时候如用手接触半导体电子组件 ,会导致该组件损坏。
上述三种形式的静电放电对半导体制程和电子产品组装都显得很重要，其中以人体放电模式所产生的放电电压，对电子产品(半导体组件)之伤害问题最广，因此国际间对电子产品防护人体放电模式的法规要求日益严谨，即使半导体电子组件在出厂前通过零件标准法规的静电测试，被安装到成品后经常仍未能通过系统产层次的法规要求。
国际间关于耐静电测试的法规，在半导体及电子产业界几乎都已经熟悉美军标准 MIL-STD-883. Method 3015所定义之人体静电放电模式 (ESD Human Body Model) ，且都接受它的测试水平要求。
但近年来由国际电工协会(IEC: International Electro-technical Commission)所制定的电 磁兼容基本规范(EMC Basic standards)中，包含一项静电测试规范 IEC 61000-4-2 受到国际间多数国家的认同， 对系统产品之静电耐受(immunity) 要求及测试方法定义很完整，目前信息与行动通讯之国际大公司多引用这 规范作为成品静电测试的依据。
ESD测试操作规程
静电放电（ESD）测试指引一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。
四、测试条件测试环境：温度：15℃～35℃，湿度：30%RH～60%RH五、测试等级空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV）垂直耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。
2、在信息收集时要详细，描述要清晰。
3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。
4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。
5、每次静电测试后，用接地线对枪头放电的部位放电。
然后检查放电部位的功能是否正常，再继续放电。
七、静电放电（ESD）测试流程八、测试判定标准样机出现功能暂时性（失效时间大于3秒）或永久性失效（故障不恢复）判为不合格。
出现屏闪或3秒内可自行恢复之故障判为合格。
样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。
试验样品无功能降级故障（如通话质量下降，MP3音质降低，摄相图片画面降级），存储的信息不可丢失。
九、记录放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。
附件一静电放电测试仪SANKI（NS61000-2K）的设置指南1.空气放电/接触放电设置a) 首先将SANKI（NS61000-2K）的开关电源打开（按下POWER开关）。

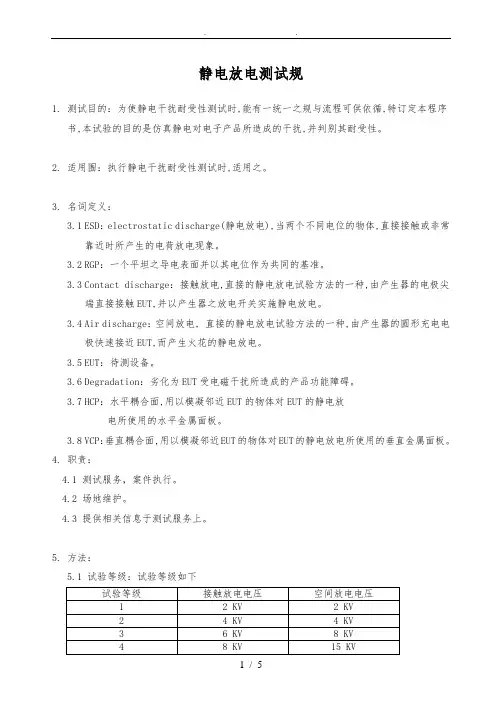

静电放电测试规范
静电放电测试规1.测试目的：为使静电干扰耐受性测试时,能有一统一之规与流程可供依循,特订定本程序书,本试验的目的是仿真静电对电子产品所造成的干扰,并判别其耐受性。
2.适用围：执行静电干扰耐受性测试时,适用之。
3.名词定义：3.1ESD：electrostatic discharge(静电放电),当两个不同电位的物体,直接接触或非常靠近时所产生的电荷放电现象。
3.2RGP：一个平坦之导电表面并以其电位作为共同的基准。
3.3Contact discharge：接触放电,直接的静电放电试验方法的一种,由产生器的电极尖端直接接触EUT,并以产生器之放电开关实施静电放电。
3.4Air discharge：空间放电, 直接的静电放电试验方法的一种,由产生器的圆形充电电极快速接近EUT,而产生火花的静电放电。
3.5EUT：待测设备。
3.6Degradation：劣化为EUT受电磁干扰所造成的产品功能障碍。
3.7HCP：水平耦合面,用以模凝邻近EUT的物体对EUT的静电放电所使用的水平金属面板。
3.8VCP：垂直耦合面,用以模凝邻近EUT的物体对EUT的静电放电所使用的垂直金属面板。
4.职责：4.1 测试服务，案件执行。
4.2 场地维护。
4.3 提供相关信息于测试服务上。
5.方法：5.1 试验等级：试验等级如下X 特定值特定值X：此等级依厂商需求而定5.1.2 接触放电为优先采用的测试方法，空气放电必须是接触放电不能使用时才使用。
依不同的放电测试方法而有不同的电压，其严酷度是不相同的。
5.2 ESD产生器之特性- Rc充电电阻：50 MΩ~100MΩ.- Cs 储能电容：150pF±10%。
-Rd 放电电阻：330Ω±10%。
-输出电压极性:正与负。
-输出电压指示值之容许误差值：±5%。
-具有圆形放电电极与尖形放电电极。
-放电回路电缆,长2m。
-具有接触放电开关与空间放电开关。
-可调整之放电操作模式如单击放电极与每秒20次之重复放电。
静电测试标准及方法
静电测试标准及方法
静电测试的标准和方法如下：
标准：
1. 根据静电的产生方式以及对电路的损伤模式不同，通常分为四种测试方式：人体放电模式(HBM: Human-Body Model)、机器放电模式(Machine Model)、元件充电模式(CDM: Charge-Device Model)、电场感应模式(FIM: Field-Induced Model)。
但是业界通常使用前两种模式来测试(HBM, MM)。
2. 对于HBM的ESD标准，等效人体电容为100pF，等效人体电阻为Ω。
规定小于<2kV的则为Class-1，在2kV~4kV的为class-2，4kV~16kV的为class-3。
3. 对于机器放电模式(MM)，等效机器电阻为0 (因为金属，通常小于10Ω)，电容为200pF。
方法：
1. 接触放电：静电枪垂直单次放电，每个点打10次，从+/-4K ，+/-6K ，+/-8K 、 +/-10K。
2. 空气放电：静电枪垂直连续放电，每个点打10次，从+/-6K ，+/-8K ，+/-10K，+/-12K。
以上仅供参考，如有相关测试需求，建议咨询专业人士。
静电放电测试标准
交換式電源供應器靜電放電測試規範Electrostatic Discharge Test of Regulation1. 測試目的：為使靜電干擾耐受性測試時,能有一統一之規範及流程可供依循,特訂定本程序書,本試驗的目的是模擬靜電對電子產品所造成的干擾,並判別其耐受性。
2. 適用範圍：執行靜電干擾耐受性測試時,適用之。
3. 名詞定義：3.1 ESD：electrostatic discharge(靜電放電),當兩個不同電位的物體,直接接觸或超级靠近時所產生的電荷放電現象。
3.2 RGP：一個平坦之導電表面並以其電位作為一起的基準。
3.3 Contact discharge：接觸放電,直接的靜電放電試驗方式的一種,由產生器的電極尖端直接接觸EUT,並以產生器之放電開關實施靜電放電。
3.4 Air discharge：空間放電, 直接的靜電放電試驗方式的一種,由產生器的圓形充電電極快速接近EUT,而產生火花的靜電放電。
3.5 EUT：待測設備。
3.6 Degradation：劣化為EUT受電磁干擾所造成的產品功能障礙。
3.7 HCP：水平耦合面,用以模凝鄰近EUT的物體對EUT的靜電放電所利用的水平金屬面板。
3.8 VCP：垂直耦合面,用以模凝鄰近EUT的物體對EUT的靜電放電所利用的垂直金屬面板。
4. 職責：測試服務，案件執行。
場地維護。
提供相關資訊於測試服務上。
5. 辦法：試驗等級：試驗等級如下X：此等級依廠商需求而定接觸放電為優先採用的測試方式，空氣放電必須是接觸放電不能利用時才利用。
依不同的放電測試方式而有不同的電壓，其嚴酷度是不相同的。
ESD產生器之特性- Rc充電電阻：50 MΩ~100MΩ.- Cs 儲能電容：150pF±10%。
-Rd 放電電阻：330Ω±10%。
-輸出電壓極性:正與負。
-輸出電壓指示值之容許誤差值：±5%。
-具有圓形放電電極及尖形放電電極。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电放电测试规范
1.测试目的：为使静电干扰耐受性测试时,能有一统一之规范及流程可供依循,特订定本程
序书,本试验的目的是仿真静电对电子产品所造成的干扰,并判别其耐受性。
2.适用范围：执行静电干扰耐受性测试时,适用之。
3.
4.
4.2 场地维护。
4.3 提供相关信息于测试服务上。
5.办法：
5.1 试验等级：试验等级如下
5.3 实验室之测试场地配置：实验室之地面应有一铜或铝制的金属GRP,其厚度至少0.25mm。
如果使用别种金属材料，其厚度至少应有0.65mm。
GRP尺寸至少1m×1m，依EUT大小而定。
其每一面应超出EUT或HCP、VCP至少0.5m并连接至接地系统。
EUT依使用状态架设及连接。
EUT与实验室墙面及其他金属结构的距离至少1m。
EUT除了所规定接地系统外，不可再有其他之接地。
ESD产生器的放电回路电缆长度为2m，需连接至GRP，测试时放电回路电缆距离其他导电部分至少0.2m。
HCP、VCP之材质与厚度应与GRP相同且使用两端接有470KΩ之接地线连接至GRP。
其他规定如下：
5.3.1 EUT为桌上型设备之场地配置：使用高0.8m之木桌立于RGP作测试，并使用一长1.6m
×宽0.8m之HCP置于桌面，EUT及电缆以0.5mm绝缘垫与HCP隔离。
EUT距离HCP各边至少0.1m。
若EUT过大可使用相同之HCP以较短边相距0.3m连接，可用较大尺寸之桌面或两组桌子，此两组HCP不可搭在一起，并由两端各接470KΩ电阻之接地线个别接至RGP。
如下图所示。
5.3.2 EUT属于没有接地系统之设备的测试方法：EUT 是属于设备或设备的一部份、其装设
规格或设计是不可连接至任何接地系统设备、包括可携式、电池操作双重绝缘设备
(class II equipment)。
其一般性配置与5.3.1相同，但为了模凝单一静电放电，在每次放电前必须将EUT的电荷消去，EUT的金属部分，例如连接器的外壳、电池充电点、金属天线等，在实施放电前必须将电荷消除。
因此需使用具有470KΩ的泄放电阻器之电缆，类似HCP、VCP所用之接地电缆。
其中一颗电阻需尽量靠近EUT的测试点，最好小于20mm的距离连接，第二颗电阻需连接在电缆靠近HCP的末端(桌上型)或RGP 的末端(落地型)。
使用具有泄放电阻器之电缆，会影响某些EUT的测试结果。
有争议时，在测试中如果电荷在连续放电之间有足够的衰减，则优先考虑以电缆不连接的状况作测试。
可以使用下列的替换方法：
-在连续放电间的时间间隔，必须延长到容许从待测物的电荷自然衰减所需的时间。
-在接地电缆中有碳纤维刷的泄放电阻器(例如2×470KΩ)。
-使用空气离子器以加速待测物在其环境的自然放电过程(使用空气放电作测试时，空气离子器必须关闭)。
任何一种替换方法的使用必须纪录于测试报告中。
ESD产生器的尖端必须和待测设备的表面垂直握着。
5.3.2.1 桌上型设备：EUT置于HCP的0.5mm厚绝缘垫上，测试可接触之金属放电点时需使
用有泄放电阻器的电缆连接到HCP上，如图所示。
5.4 试验程序
5.4.1 测试前应建立测试计划，其内容需包含
-EUT的典型使用状态。
-EUT为桌上型或落地型之测试状态。
-需要进行放电测试的点。
-放电点执行接触放电测试或空间放电测试。
-实施放电的等级。
-每一放电测试点的放电次数。
且
放电电极必须接触HCP的边缘。
另外需考虑对EUT所有暴露的面做测试。
(5)-2-2 VCP：以接触放电方式对待测设备旁10cm的垂直耦合面实施单击放电至少
正负各10次, 必须对待测物所有的面作测试。
在EUT每一边的点，对垂直边缘的耦合平面的中央至少执行10次单击放电，此耦合面的大小为0.5m×0.5m，离EUT0.1m的距离平行放置，要测试足够的不同位置，以使得EUT的四个面能完全确认.。
