电工电子技术与技能第二版习题集(1-12章)答案_丁卫民
电工电子技术课后答案
《电工电子技术》（第二版）节后学习检测解答第1章节后检验题解析第8页检验题解答：1、电路通常由电源、负载和中间环节组成。
电力系统的电路功能是实现电能的传输、分配和转换；电子技术的电路功能是实现电信号的产生、处理与传递。
2、实体电路元器件的电特性多元而复杂，电路元件是理想的，电特性单一、确切。
由理想元件构成的、与实体电路相对应的电路称为电路模型。
3、电路中虽然已经定义了电量的实际方向，但对某些复杂些的直流电路和交流电路来说，某时刻电路中电量的真实方向并不能直接判断出，因此在求解电路列写方程式时，各电量前面的正、负号无法确定。
只有引入了参考方向，方程式中各电量前面的的正、负取值才有意义。
列写方程式时，参考方向下某电量前面取正号，即假定该电量的实际方向与参考方向一致，若参考方向下某电量前面取负号，则假定该电量的实际方向与参考方向相反；求解结果某电量为正值，说明该电量的实际方向与参考方向相同，求解结果某电量得负值，说明其实际方向与参考方向相反。
电量的实际方向是按照传统规定的客观存在，参考方向则是为了求解电路方程而任意假设的。
4、原题修改为：在图1-5中，五个二端元件分别代表电源或负载。
其中的三个元件上电流和电压的参考方向已标出，在参考方向下通过测量得到：I 1＝－2A ，I 2＝6A ，I 3＝4A ，U 1＝80V ，U 2＝－120V ，U 3＝30V 。
试判断哪些元件是电源？哪些是负载？ 解析：I 1与U 1为非关联参考方向，因此P 1=－I 1×U 1=－（－2）×80=160W ，元件1获得正功率，说明元件1是负载；I 2与U 2为关联参考方向，因此P 2=I 2×U 2=6×（－120）=－720W ，元件2获得负功率，说明元件2是电源；I 3与U 3为关联参考方向，因此P 3= I 3×U 3=4×30=120W ，元件3获得正功率，说明元件3是负载。

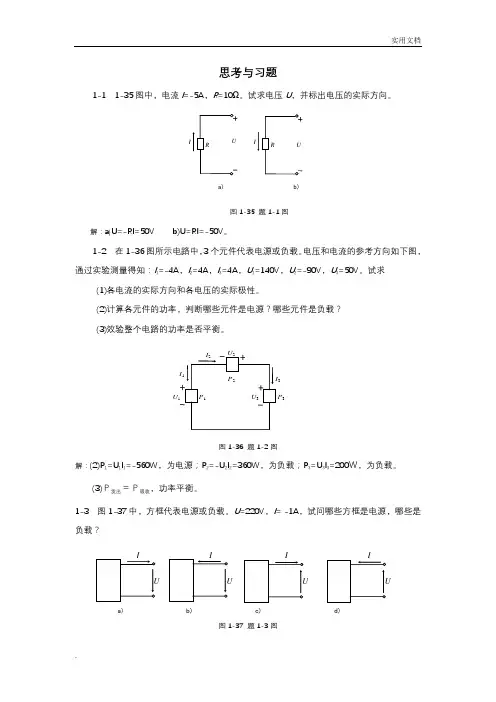

《电工电子技术》课本习题答案
思考与习题1-1 1-35图中，电流I =-5A ，R =10Ω。
试求电压U ，并标出电压的实际方向。
图1-35 题1-1图解：a)U=-RI=50V b)U=RI=-50V 。
1-2 在1-36图所示电路中，3个元件代表电源或负载。
电压和电流的参考方向如下图，通过实验测量得知：I 1=-4A ，I 2=4A ，I 3=4A ，U 1=140V ，U 2=-90V ，U 3=50V 。
试求(1)各电流的实际方向和各电压的实际极性。
(2)计算各元件的功率，判断哪些元件是电源？哪些元件是负载？ (3)效验整个电路的功率是否平衡。
图1-36 题1-2图解：(2)P 1=U 1I 1=-560W ，为电源；P 2=-U 2I 2=360W ，为负载；P 3=U 3I 3=200Ｗ，为负载。
(3)Ｐ发出＝Ｐ吸收，功率平衡。
1-3 图1-37中，方框代表电源或负载。
U =220V ，I = -1A ，试问哪些方框是电源，哪些是负载？图1-37 题1-3图a) b)IIa) b) c) d)解：a〕P=UI =-220W，为电源；b〕P=-UI=220W，为负载；c〕P=-UI=220W，为负载；d〕P=UI =-220W，为电源。
1-4 图1-38所示电路中，A、B段产生功率1500W，其余三段消耗功率分别为1000W、350W、150W，假设电流I=20A，方向如下图。
(1)标出各段电路两端电压的极性。
(2)求出电压U AB、U CD、U EF、U GH的值。
(3)从(2)的计算结果中，你能看出整个电路中电压有什么规律性吗？解：(2) U AB=-75V,U CD=50V,U EF=17.5V,U GH=7.5V(3) U AB+U CD+U EF+U GH=0.1-5 有一220V、60W的电灯，接在220V的电源上，试求通过电灯的电流和电灯在220V电压下工作时的电阻。
如果每晚用3h，问一个月消耗电能多少？解：I=P/U=0.27A，R= U 2/ P= 807Ω，W= P t=60×10-3 kW×30×3h =5.4度.1-6 把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V的电源上使用，这种接法会有什么后果？它们实际消耗的功率各是多少？如果是两个110V、60W的灯泡，是否可以这样使用？为什么？解：把额定电压110V、额定功率分别为100W和60W的两只灯泡，串联在端电压为220V的电源上使用，将会使60W的灯泡烧毁。
《电工技术基础与技能》习题答案
电工技术基础与技能第二版参考答案第1章课程导入1.1认识电工实验实训室思考与练习1．直流交流2．有电切断1.2安全用电常识思考与练习1．50mA36V2．正确安装用电设备安装漏电保护装置电气设备的保护接地电气设备的保护接零3．用水和泡沫复习与考工模拟一、是非题1．×2．√3．√4．×5．×6．√7．×8．√9．√10．×二、选择题1．B2．A3．A4．C5．C三、简答题1．电工实验实训室通常的电源配置有：①两组可调直流稳压电压；②3～24V多挡低压交流输出；③单相交流电源；④TTL电源；⑤三相交流电压输出..2．常用电工仪器仪表有：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等..常用电工工具有：老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等..3．实验实训室的安全操作规程：1实验实训前必须做好准备工作;按规定的时间进入实验实训室;到达指定的工位;未经同意;不得私自调换..2不得穿拖鞋进入实验实训室;不得携带食物进入实验实训室;不得让无关人员进入实验实训室;不得在室内喧哗、打闹、随意走动;不得乱摸乱动有关电气设备..3任何电气设备内部未经验明无电时;一律视为有电;不准用手触及;任何接、拆线都必须切断电源后方可进行..4实训前必须检查工具、测量仪表和防护用具是否完好;如发现不安全情况;应立即报告老师;以便及时采取措施；电器设备安装检修后;须经检验后方可使用..5实践操作时;思想要高度集中;操作内容必须符合教学内容;不准做任何与实验实训无关的事;6要爱护实验实训工具、仪器仪表、电气设备和公共财物..7凡因违反操作规程或擅自动用其他仪器设备造成损坏者;由事故人作出书面检查;视情节轻重进行赔偿;并给予批评或处分..8保持实验实训室整洁;每次实验实训后要清理工作场所;做好设备清洁和日常维护工作..经老师同意后方可离开..4．常见的触电类型：单相触电、两相触电和跨步电压触电..四、实践与应用题略第2章电路的基础知识与基本测量2.1电路与电路图思考与练习1．电流电源负载传输环节2．通路断路或开路短路电源短路2.2电流及其测量思考与练习1．正电荷电子流动2．24A3．直流电流表直流电流2.3电压及其测量思考与练习1．1.5V2．直流电压表直流电压2.4电阻及其测量思考与练习R ×100 电阻调零12.5部分电路欧姆定律思考与练习1．正比反比RU I =2．5 3.6A 2.6电能与电功率思考与练习1．单位时间2．1210 10W复习与考工模拟一、是非题1．×2．×3．√4．×5．√6．×7．×8．×9．×10．√二、选择题1．B2．C3．B4．A5．D6．B7．C8．D三、问答与计算1．23.32．4.5A0.25KW3．595.2度357.12元四、实践与应用题1．1一般新电池两端的电压大于1.5V;而旧电池两端电压小于1.5V..2万用表测电池两端电压的操作步骤：①选择万用表的挡位与量程..把挡位与量程选择开关打在直流2.5V 挡..②万用表并接在电池两端..万用表的红表笔接电池的正极;黑表笔接电池的负极..③正确读数..2．略第3章直流电路3.1闭合电路欧姆定律思考与练习1A4V0.5V3.2负载获得最大功率的条件思考与练习负载电阻R 等于电源的内阻r rE P 42max =阻抗匹配50%〉〉 3.3电阻串联电路思考与练习150.210.43.4电阻并联电路思考与练习1.相等通过各电阻的分电流之和反比反比2．1：11：31：33.5电阻混联电路思考与练习1.52.43.6基尔霍夫定律思考与练习1.实际参考实际方向与参考方向相反2．241I I I =+435I I I +=033244111=+---R I E R I E R I复习与考工模拟一、是非题1．×2．×3．×4．√5．√6．√7．√8．×9．√10．√二、选择题1．B2．A3．C4．C5．A6．A7．B8．B9．B10．B三、分析与计算1．1.5A2.85V2．1.53．串电阻54．66.7 0.6A5．111=I A 6.02=I A 4.03=I A28.51=U V 2.132==U U V 1=r U V38.51=P 72.02=P 48.03=P 1=r P W 8=总P W6．1321I I I =+20E -R I R I 13311=+0R I -E R I -22233=+7．S 打开时：Ω=6R AB S 闭合时：Ω=3R AB8．9．略4章电容器思考与练习1．能够储存电荷电容器2．4103.24-⨯ C4.2电容器的参数和种类思考与练习1．最大2．4102⨯0.024.3电容器的连接思考与练习1．电荷量电压2．80V40V 410.63-⨯C 410.27-⨯ C4.4电容器的充电和放电思考与练习1．最大逐渐减小等于00最大电源2．1K R 100R ⨯Ω⨯或Ω电容器内部可能断路电容器内部已经短路复习与考工模拟一、是非题1．×2．×3．×4．√5．×6．×7．×8．√9．×10．√二、选择题1．C2．B3．C4．C5．B6．A7．B8．C9．D10．B三、分析与计算1．3103-⨯ C2．共需4只电容器;两两串联后再两两并联..3．10.75 F250V2电容器要被击穿四、实践与应用题略第5章磁与电磁感应5.1磁的基本概念思考与练习1．电流的磁效应2．右手螺旋定则3．线圈中电流和方向如下图所示..5.2磁场的基本物理量思考与练习1．磁通密度B 特斯拉A B φ=T2．2．磁感应强度物质的磁导率μB H =5.5磁场对电流的作用各载流导体的受力方向如下图所示..5.6电磁感应运动导体中感应电流的方向如下图所示..5.7电感与电感器思考与练习1．电流变化自感现象自感电动势2．铁心磁心复习与考工模拟一、是非题1．×2．√3．×4．√5．√6．√7．×8．×9．√10．×二、选择题1．B2．B3．C4．A5．C6．C7．C8．D9．D10．C三、分析与计算题1．通电导体或螺线管周围存在的磁场方向如下图所示..2．310.61-⨯Wb3．0.01T4．略四、实践与应用题1．略2．略第6章磁与电磁感应6.1正弦交流电的基本概念思考与练习1．大小方向正弦规律2．瞬时值小写字母6.2正弦交流电的基本物理量与测量思考与练习1．10A7.07A314rad/s50Hz0.02S602．︒15021u u 滞后6.3正弦交流电的表示法思考与练习1．解析式波形图矢量图2．矢量图如下图所示..复习与考工模拟 一、是非题 1．×2．×3．×4．×5．√6．×7．√8．√9．√10．√ 二、选择题1．D2．C3．C4．B5．C6．D7．C8．D9．B10．A三、分析与计算题1．)45314sin(250︒+=t u V 其波形图为如下图所示..2．07.7=I A ︒=300ϕ50=f Hz 当1.0=t S 时电流的瞬时值为5A 3．)30314sin(21001︒+=t u V t u 314sin 21502=V它们的矢量图如下图所示.. 4．略 5．18.0=T mS 25.=f KHz26=-P P V V 3max =U V 1.2=U V四、实践与应用题略第7章单相正弦交流电路7.1电感、电容对交流电的阻碍作用思考与练习1．31．85 0.0159 31.4 12.56K2．耗能元件储能元件7.2单一元件交流电路思考与练习1．0.1A )3010sin(21.0︒+=t i π A2．3.18A )150100sin(218.3︒-=t i π A60U -300 t 452 uV 303．0.31A)150100sin(231.0︒+=tiπ A 4．电压与电流的矢量图分别如下图所示..50 -36.9 2A160W120Var200V A电容7.4电路的谐振思考与练习1．串联电路的选择性变差并联2．最大最大电压电路的阻抗中频选频7.5电能的测量与节能思考与练习1．标定电流值最大电流值2．直接接入3．电子式复习与考工模拟一、是非题1．×2．√3．√4．√5．×6．×7．×8．×9．√10．√11．√12．×13．×14．×15．√二、选择题1．D2．A3．B4．B5．B6．A7．B8．B9．D10．A 11．A12．D13．A14．C15．A三、分析与计算题1．10.45A)60314sin(245.0︒-=ti A2电压与电流的矢量图如下图所示..3100W2．135A)60︒-=i A237707Var3.10.069A314sin(2069.0+=ti2电压与电流的矢量图如下图所示315.2Var904．110 222A3176=R U V 220=L U V 88=C U V43872=P W 2904=Q Var 4840=S V A5电路呈电感性6..5．略 6．略7．略8．提高功率因数的意义：①提高供电设备的能量利用率；②减小输电线路上的能量损失..提高功率因数的方法：①提高用电设备自身的功率因数；②在感性负载上并联电容器..四、实践与应用题略第8章三相正弦交流电路8.1三相正弦交流电源思考与练习1．)90sin(2220︒-=t u V ωV )150sin(2220︒+=t u W ωV2．三相四线制220V8.4用电保护思考与练习1．保护接地保护接零装设漏电保护器2．中性点不接地的供电系统中3．中性点直接接地的三相四线制供电系统中保护装置复习与考工模拟一、是非题1．√2．×3．×4．√5．√6．×7．√8．√9．×10．√二、选择题1．B 2．A3．B4．C5．A6．B7．C8．D三、分析与计算题1．)90314sin(2220︒-=t u V V )150314sin(2220︒+=t u W V2．220=P U V 4.4=P I A 4.4=L I A3．8.868=P W4．变压器中性点不直接接地的供电系统中;如果不采取保护接地措施;那么人体触及带电外壳时;由于输电线与大地之间存在分布电容而构成回路;使人体有电流通过而发生触电事故..5．在三相四线制供电系统中;中性线的作用：是使不对称负载两端电压保持对称;从而保证电路安全可靠地工作..6．略四、实践与应用题1．星形联结2．三角形联结第9章变压器复习与考工模拟一、是非题1．×2．×3．×4．×5．√二、选择题1．D2．C3．A4．D 5．C三、分析与计算题1．80匝2．2403．1200 20.125W30.018W四、实践与应用题1．二次绕组的直径更粗一些2．为起到电磁屏蔽的作用第10章瞬态过程复习与考工模拟一、是非题1．√2．√3．√4．√5．×二、选择题1．B2．B 、C3．C4．B5．C三、分析与计算题1．3)0(1=+i mA 0)0(2=+i 0)0(=+C u2．6)0(=+C u V 1)0(=+C i mA 4)0(1=+R u V3．10.37mA20.69s四、实践与应用题略。
《电工电子技术(第2版)》课后习题一答案
03 电子技术基础题目解析
半导体器件题目解析
半导体材料特性
二极管与三极管
解答涉及半导体材料的导电性、热敏 性和光敏性等特性，以及其在电子器 件中的应用。
针对二极管和三极管的符号、工作原 理、特性曲线及主要参数进行深入解 析，并讨论其在电路中的应用。
PN结形成与特性
详细解析PN结的形成过程、工作原理 和特性，包括单向导电性、击穿电压 等概念。
提高实践能力
除了理论学习外，还需要注重实践能力的培养和提高，通 过参加实验、课程设计等实践活动来加深对理论知识的理 解和应用。
关注新技术发展
随着科技的不断发展，电工电子技术也在不断更新换代， 需要关注新技术的发展动态和应用前景。
拓展相关学科知识
电工电子技术与其他学科有着密切的联系和交叉，可以拓 展相关学科知识的学习和应用，如物理学、数学、计算机 科学等。
05 电机与变压器基础题目解 析
变压器工作原理及特性参数计算
变压器工作原理
基于电磁感应原理，通过变换电 压和电流来实现电能的传输和分 配。主要构件包括铁芯和绕组， 铁芯上绕有一次绕组和二次绕组。
特性参数计算
包括额定电压、额定电流、额定 容量、变比、空载电流、空载损 耗、短路阻抗和效率等。这些参 数对于变压器的选择和使用具有
02 电路基础题目解析
直流电路题目解析
电阻、电容、电感等元件的串并联计算
掌握元件的基本性质，熟练运用串并联公式进行计算。
欧姆定律和基尔霍夫定律的应用
理解定律原理，能够准确运用在复杂直流电路的分析中。
电源的等效变换
掌握电压源、电流源的等效变换方法，能够简化电路结构。
叠加定理和戴维南定理的应用
理解定理条件，能够运用定理求解复杂直流电路。
电工电子技术2习题册习题答案
1、解：
①根据要求列逻辑真值表②根据真值表写逻辑式
A
B
C
D
L
×
×
1
1
1
1
1
×
1
1
③将表达式转换为双输入与非关系
④画逻辑电路图
2、解：
根据要求列逻辑真值表
A
B
C
G1
G2
0
0
0
0
0
0
0
1
0
1
0
1
0
0
1
0
1
1
1
0
1
0
0
0
1
1
0
1
1
0
1
1
0
1
0
1
1
1
1
1
根据真值表写逻辑式 化简逻辑函数
画逻辑控制图
2、解：第1个触发器下降沿触发，第2个触发器在第一个触发器的Q端下降沿触发。
3、解：两触发器均下降沿触发。
4、解：
, 。
状态表：
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
0 0 0
0 0 0
该电路是一个能自启动的模7计数器。
3、如图所示电路，电压 ，稳压管 ，在 时稳压管电流 。求所示电路中，稳压电阻 的数值与瓦数和负载 的电流。
解：
4、如图所示电路，在给出的三组条件下，分别求出晶体管两个P-N结的电压 、 之值，并说明晶体管工作在何种状态。
电工电子技术与技能第二版习题集(1-12章)答案_丁卫民
《电工电子技术与技能》第二版习题参考答案丁卫民编2018.1《电工电子技术与技能》第二版习题参考答案第1篇电路基础第1章认识实训室与安全用电1-1 使用安全电压、绝缘保护、保护接地或保护接零、安装漏电保安器1-2 两相触电、单相触电（供电系统中性点接地的单相触电和供电系统中性点不接地的单相触电）跨步电压触电。
1-3 决定触电危险性的关键因素是触电电压，而触电电压又与触电方式有关。
1-4 否1-5 42V 36V 24V 12V 6V 12V及以下1-6 缺乏安全用电常识，没有安全用电观念。
电气设备不符合安全规程要求，绝缘受损或老化，造成没备外壳带电或带电体外露等。
没有严格执行安全工作制度，思想麻痹，不遵守安全操作规程（a）使用安全电压（b）绝缘保护（c）严格执行电工安全操作规程1-7 有1-8 （a）图合理，开关接在火线上，当开关S1断开时，灯EL1上不带电，更换或维修灯时是安全的；（b）图中S2断开时，灯EL2上仍然带电，这时，如果人接触灯，就会很不安全，甚至会发生触电事故。
1-9 特别潮湿的场所和锅炉内部往往电阻很小，检修时所使用的行灯电压若较高，即时是安全电压范围（如42伏或36伏），其电流也会较大而不安全，因此，其电压不应超过12v 为最佳。
1-10 因为，鸟虽然停在高压裸电线上，但由于在同一根导线上电位是等电位的，故鸟两脚之间电位差为零，不会触电；而当站在地上的人碰到220V的单根电线时，人将处于单根电线与地之间的相电压下，此时，若没有保护措施，通过人体的电流将很大，有触电危险。
1-11 (a) 尽快使触电者脱离电源 (b )伤害不严重，让其静躺休息，严密观察，防止意外。
(c)伤害较严重，立即送医院抢救，同时进行人工呼吸。
第2章 直流电路一、填空题2-1 电路 ， 短路 负载 2-2 产生电能 非电能 2-3 消耗电能 电能 2-4 正电荷 2-5 变化 不变 2-6 10 2-7 电流热效应 2-8 电流 通电时间 2-9 增大 减小 2-10 小 2-11 满载 轻载 过载 2-12 大于 ，小于 2-13 60，1：1，1：3 2-14 0.2 ，10 2-15 电路，电流，灯泡，电压 2-16 正， 负 ，正 ，反偏 2-17 3 ，2 ，0～3V ，1V ，0.1V ，2.3V 2-18（A ），（B ） 二、判断题2-19 × 2-20√ 2-21√ 2-22 × 2-23 × 2-24× 2-25√ 2-26× 三、选择题2-27 C 2-28 B 2-29 B 2-30 B 四、简答题2-31 电源、负载、连接导线和开关 电源：产生电能，负载：消耗电能，导线：构成通路，开关：控制2-32 额定、断路、短路 略 2-33 正比关系即欧姆定律：RUI = 2-34 相等 B ＞C ＞D 五、计算题2-35 Ω===19362522022N N P U RW R U P 25.6193611022===2-36 （1）后者大 （2）前者 后者 （3）前者 2-37 标电流参考方向和绕行方向如图中所示。
【精品】电工基础第二版习题册标准答案第一章,全国中等职业技术(电子类).doc
电工基础习题册标准答案（第二版）全国中等职业技术（电子类）专业通用教材这是我今年教的课程所做的答案只作为参考第一章电路的基本概念和基本定律§1-1电路的基本概念%1.填空题1.电路就是电流所流的路径。
电路通常是山电源、负载、开关和导线组成O2.电源是电路中提供电能的装置,其作用是将其他形式的能卷转换成电能°3.负载也称用电器，是电路中取用电能的电气器件或设备,其作用是把电能转换成其他形式的能量：。
4.开关是一控制和保护电路的电器,其作用是一接通和断开电路。
5.导线是连接电源和负载的导体,起作用是输送和分配电能。
6.根据电流流通的路径，电路可分为内电路和夕卜电路,其中内电路电流山电源的负极流向正极，夕卜电路电流由电源的正极流向负极。
%1.判断并改错1、全电路就是指电源以外的所有部分。
（X ）2、电流都是从电源的正极流向电源的负极。
（X ）3、电路图是采用国际GB所规定的图形符号和文字符号画出的、表示电路实际连接情况的电路模型。
（V ）三、画出以下电气器件的图形符号1、电池2、电压表3、电流表4、开关5、接地6、电灯§ 1—2电路中的基本物理量一、填空题1.电路的作用一是实现电能的传输、分配和转换；二是传递和处理信息。
2.电荷的定向运动称为电流。
电流的方向规定为止电荷定向运动的方向。
在金属导体中电流的方向与电子的运动方向相反。
3.电流的方向与参考方向向同时,电流为正值；电流的方向一•参考方向向反时,电流为负值。
4.物体中形成电流的内因是：物体内部要有自山电荷；外因是：有电场作用于物体, 两者缺一不可。
5.电压是衡量电场做功本领大小的物理量,其定义是电场力把氓位止电荷从电场中的一点移动到另一点所做的功，叫做这两个之间的电压。
6.电路中某点的电位就是该点到参考点之间的电压。
参考点的电位规定为丢，低于参考点的电位为负值，高于参考的电位为正值。
7.电压的方向规定为山高电位指向低。
电工电子技术与技能教材习题答案
第一章 直流电路 复习与考工模拟参考答案一、填空题1．12 V 、24 V 、36 V 2．5 W 3．2.178×108 J 4．并联 5．12 K Ω 二、选择题 1．D2．A3．D4．D5．C三、判断题1．× 2．× 3．× 4．√ 5．√ 四、分析与计算题1．0.01 A ；10 mA ；1.0×104 μA 2．（1）A 115（或0.45 A ）（2）5.6 KW •h （3）2.8元第二章 电容与电感 复习与考工模拟参考答案一、填空题 1．106；1012 2．耐压3．储能；磁场；电场 4．103；1065．电阻（或欧姆） 二、选择题 1．D2．A3．C4．B5．A三、判断题1．√2．×3．×4．√5．√四、简答题略第三章磁场及电磁感应复习与考工模拟参考答案一、填空题1．安培定则（或右手螺旋定则）2．安培；BIlF=3．软磁物质；硬磁物质；矩磁物质4．电磁感应现象5．楞次二、选择题1．B 2．A 3．C 4．A 5．B三、判断题1．√2．√3．√4．×5．×四、分析与作图题1．略2．电流方向：BADCB第四章单相正弦交流电复习与考工模拟参考答案一、填空题1．振幅（最大值或有效值）；频率（周期或角频率）；初相2．V220（或311 V）；s2.0；rad/s)02（或314πrad/s1003．有效值4．电压与电流同频同相；电压超前电流900；电流超前电压9005．正比；反比6．在电感性负载两端并联一容量适当的电容器二、选择题1．B 2．B 3．B 4．D 5．C三、判断题1．×2．√3．×4．×5．√ 6. ×7. ×四、分析与计算题1．最大值：10 A；有效值：A5；周期：0.2 s；频率：5 Hz；初相：150022．440 W3．（1）R＝6Ω；L＝25.5 mH （2）0.6第五章三相正弦交流电复习与考工模拟参考答案一、填空题1．线电压；相电压；相电压；线电压2．220 V；380 V3．3；等于4．使不对称负载获得对称的相电压5．3；等于二、选择题1．D2．C3．A4．B5． A三、判断题1．√2．√3．√4．√5．×四、分析与作图题1．星形和三角形两种；画图略2．星形联结承受220V相电压；三角形联结时则承受380V线电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电工电子技术与技能》第二版习题参考答案丁卫民编2018.1《电工电子技术与技能》第二版习题参考答案第1篇电路基础第1章认识实训室与安全用电1-1 使用安全电压、绝缘保护、保护接地或保护接零、安装漏电保安器1-2 两相触电、单相触电（供电系统中性点接地的单相触电和供电系统中性点不接地的单相触电）跨步电压触电。
1-3 决定触电危险性的关键因素是触电电压，而触电电压又与触电方式有关。
1-4 否1-5 42V 36V 24V 12V 6V 12V及以下1-6 缺乏安全用电常识，没有安全用电观念。
电气设备不符合安全规程要求，绝缘受损或老化，造成没备外壳带电或带电体外露等。
没有严格执行安全工作制度，思想麻痹，不遵守安全操作规程（a）使用安全电压（b）绝缘保护（c）严格执行电工安全操作规程1-7 有1-8 （a）图合理，开关接在火线上，当开关S1断开时，灯EL1上不带电，更换或维修灯时是安全的；（b）图中S2断开时，灯EL2上仍然带电，这时，如果人接触灯，就会很不安全，甚至会发生触电事故。
1-9 特别潮湿的场所和锅炉内部往往电阻很小，检修时所使用的行灯电压若较高，即时是安全电压范围（如42伏或36伏），其电流也会较大而不安全，因此，其电压不应超过12v 为最佳。
1-10 因为，鸟虽然停在高压裸电线上，但由于在同一根导线上电位是等电位的，故鸟两脚之间电位差为零，不会触电；而当站在地上的人碰到220V的单根电线时，人将处于单根电线与地之间的相电压下，此时，若没有保护措施，通过人体的电流将很大，有触电危险。
1-11 (a) 尽快使触电者脱离电源 (b )伤害不严重，让其静躺休息，严密观察，防止意外。
(c)伤害较严重，立即送医院抢救，同时进行人工呼吸。
第2章 直流电路一、填空题2-1 电路 ， 短路 负载 2-2 产生电能 非电能 2-3 消耗电能 电能 2-4 正电荷 2-5 变化 不变 2-6 10 2-7 电流热效应 2-8 电流 通电时间 2-9 增大 减小 2-10 小 2-11 满载 轻载 过载 2-12 大于 ，小于 2-13 60，1：1，1：3 2-14 0.2 ，10 2-15 电路，电流，灯泡，电压 2-16 正， 负 ，正 ，反偏 2-17 3 ，2 ，0～3V ，1V ，0.1V ，2.3V 2-18（A ），（B ） 二、判断题2-19 × 2-20√ 2-21√ 2-22 × 2-23 × 2-24× 2-25√ 2-26× 三、选择题2-27 C 2-28 B 2-29 B 2-30 B 四、简答题2-31 电源、负载、连接导线和开关 电源：产生电能，负载：消耗电能，导线：构成通路，开关：控制2-32 额定、断路、短路 略 2-33 正比关系即欧姆定律：RUI = 2-34 相等 B ＞C ＞D 五、计算题2-35 Ω===19362522022N N P U RW R U P 25.6193611022===2-36 （1）后者大 （2）前者 后者 （3）前者 2-37 标电流参考方向和绕行方向如图中所示。
321I I I =+33111R I R I U S += 33222R I R I U S +=2-38 图（a ）中1U 测的灯L 2两端电压，图（b ）中2U 测的灯L 1两端电压，图（c ）中3U 测的灯L 1和灯L 2串联后两端电压。
（表正负极性未标） 2-391045322+=+R R 得：Ω=102RA I 2.01053=+=电流表读数为0.2A 所以：V R R R I U 5252.0)(321=⨯=++=2-40 用支路电流法求解如下：按图中所标绕行方向，列方程如下：3322233111321R I R I U R I R I U I I I S S +=+==+ 代入已知数，联立求解得A I 61=A I 32-= A I 33=2-41 用支路电流法，按图中所标绕行方向，列方程如下：332222211213210R I R I U R I R I U U I I I S S S -=-=-=++ 代入已知数，联立求解得A I 51=A I 12=A I 63-= 2-42 用戴维南定理求解电流(1) 开路电压(等效电压源电压)V U U K S 12422242=-+⨯+-== (2) 等效电阻Ω=+⨯=12222S R (3)A I 31211=+=开路电压 等效电阻 等效电路2-43 用戴维南定理求解电流(1) 开路电压(等效电压源电压)V U U K S 22224=⨯+== (2) 等效电阻Ω=+⨯=12222S R (3)A I 32212=+=开路电压 等效电阻 等效电路2-44 用叠加定律求解各支路电流。
(1) 1S U 单独作用A R R R U I S 3129//3211'1=+=+=A I R R R I 233222'1233'2=⨯+=+=A I R R R I 233222'1232'3=⨯+=+=(2) 2S U 单独作用A R R R U I S 2126//3122''2=+=+=A I R R R I 12222'2133''1=⨯+=+=A I R R R I 12222'2131''3=⨯+=+=(3) 1S U 、2S U 共同作用A I I I 213''1'11=-=-=A I I I 21223''2'22=+-=+-= A I I I 25123''3'33=+=+=1S U 单独作用 2S U 单独作用 1S U 、2S U 共同作用第3章 电容与电感3-13-2 B 的方向为垂直纸面向里 3-3 )(1025101052121662J CU W C --⨯=⨯⨯⨯==第4章 正弦交流电路一、填空题4-1 50HZ ，0.02s 4-2反相 4-3214-4 相同 同相 4-5 平均功率 ，瓦特 4-6 100 4-7 相同 超前 4-8 感抗， 欧姆 4-9正 4-10 相同 滞后 4-11 容抗 X C ，欧姆 4-12 反 反 4-13 Z 4-14 视在功率 容量 4-15 并联电容设备 4-16 感性 滞后 4-17 串联谐振 4-18 最大 4-19 电源 输出功率 4-20 频率 相位 4-21 端线 中 地线 三相四线 4-22 3倍 4-23 中线 三相三线 4-24 3倍 64． 380、150°、220、120°、220、-120° 4-25 断路、开关、熔断器 二、判断题4-26 √ 4-27 × 4-28 × 4-29 × 4-30 × 4-31 × 4-32 × 4-33 √ 4-34 √ 三、简答题4-35 最大值、角频率、初相4-36 交流电每重复一次变化所需要的时间称为周期，用字母T 表示，交流电一秒内重复变化的次数称为频率，用字母f 表示， 两者互为倒数关系即fT Tf 11==或 4-37 电压与电流相位角的余弦 提高电源的利用率、减少线路损耗、提高输出功率 在感性电路两端并联电容器4-38 不同点：三相四线制电路可以提供两组不同的对称电压，可以连接照明等单相负载和三相负载；三相三线制电路只有负载对称时，相电压才对称，只能用于连接三相动力负载。
4-39 三相电路对称时4-40 ①使负载端相电压不再对称，严重时，可能导致有的相电压太低以致负载不能正常工作，有的相电压却又高出负载额定电压许多造成负载烧毁。
②保证负载端相电压和线电压均处于对称状态。
四、计算题4-41 311v 50Hz 0．02s 314 rad/s 300220v 4-42 0.02s 50Hz 314 rad/s 4-43 T=0.01s ，f=100Hz 4-44 直流电4-45 （1）220V ，0.41A ，（2）i 滞后u π/3 rad 4-46 （1）20A ，（2）)3314sin(220π+=t i4-47 （1）13.7A ，（2）)32100sin(4.19ππ-=t i4-48 （1）159Ω，（2）0.63A ，（3）63var4-49 (1)10A, (2))30100sin(2100+=t i π,(3)略 (4)100 var4-50 （1）5Ω（2）10A (3)P=300W,Q=400var 。
S=500VA,COS φ=0.6 4-51 20Ω，0.11H4-52 20Ω，11A ，1.45KW ，1.94Kvar ，2.42KVA ，0.6 4-53 789，1578 4-54 22A 、22A 、14520W4-55 ①Z U l 、Z U l 3、3 ②Z U l 3、ZU l 3、3 ③ϕcos 32Z U l 、ϕcos 2Z U l 、3第2篇电工技术第5章用电技术5-1 发电、输电和变配电5-2 （1）适用范围不同：电源中性点是接地的，只能选用接零保护；电源中性点不是接地的，只能选用保护接地；（2）保护原理不同保护接地是限制设备漏电后的对地电压，使之不超过安全范围。
在高压系统中，保护接地除限制对地电压外，在某些情况下，还有促使电网保护装置动作的作用；保护接零是借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及切断故障设备的电源。
此外，在保护接零电网中，保护零线和重复接地还可限制设备漏电时的对地电压。
（3）线路结构不同如果采取保护接地措施，电网中可以无工作零线，只设保护接地线；如果采取了保护接零措施，则必须设工作零线，利用工作零线作接零保护。
保护接零线不应接开关、熔断器，当在工作零线上装设熔断器等开断电器时，还必须另装保护接地线或接零线。
5-3 发电方式按能源的不同，主要分为：1. 火力发电 2. 水力发电 3. 核能发电 4. 风力发电 5. 太阳能发电 6. 潮汐发电等类型5-4 其它能，电能5-5 不接地5-6 三眼插头、座。
其中一根为接地端，来实现保护接地或保护接零；对于金属外壳的家用电器（如电风扇、电冰箱等），使用三眼插头和插座，可实现外壳接地或接零，防止由于相线碰外壳，而使该设备外壳带电、照成危险。
而对于一些非金属外壳的电器（如电视机、收音机），外壳不存在带电情况，也就没有接零和接地的问题，只用两眼插头和插座。
5-7 C正确5-8 电源中性点是接地的，只能选用接零保护；电源中性点不是接地的，只能选用保护接地；保护接零或接地一旦接地设备相线碰壳，有可能导致该设备和所有接零设备外壳带电，造成危险。
