塔吊安全通道搭设方案
塔吊安全通道搭设施工方案
目录1. 编制依据 (1)2. 工程概况 (1)3. 施工部署 (1)3.1安全防护领导小组 (1)3.2设计总体思路 (1)3.3材料的选择 (2)3.4材料统计 (2)4. 安全施工措施 (3)5.文明施工要求 (3)6.计算书 (4)6.1截面特性 (4)6.2荷载统计 (4)6.3抗弯强度验算 (4)6.4抗剪强度验算 (5)6.5刚度验算 (5)1.编制依据2.工程概况本工程1#楼、2#楼的施工中，A1、A2、A3塔吊的塔身高度随着楼层高度上升，为了节约塔吊司机上下塔吊的时间，以及保障塔吊司机的人生安全，需要在塔吊塔身与主体结构之间搭设安全通道。
3. 施工部署3.1 安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到“杜绝死亡、重伤及消防、机械事故”安全生产目标的必然保障，为此工程项目部成立以贾慕晟为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：（项目经理）——负责协调工作；副组长：（执行经理）——技术总部署及现场施工总指挥；组员：（技术负责人）——方案编制、技术交底；（安全负责人）——现场施工指挥、质量检查；（架子组长）——负责现场具体施工。
3.2 设计总体思路A1塔吊塔身距离2#楼板面12米，A2塔吊距离2#楼板面9.5米，由于塔吊附臂不能承受多余荷载，只能在塔吊与主体结构之间搭设一道通道，通道的搭设要求如下：1、通道底部采用双排14a槽钢与48×3.5标准钢管焊接搭设，通道宽度为800mm，钢管间距为1500mm，钢管上面满铺木模板。
2、护栏高度为1200mm，护栏立杆采用50mm×50mm×4mm方钢，立杆间距为1500mm，护栏顶部横杆采用8槽钢，与方钢立杆焊接，护栏立面用48×3.5标准钢管焊接。
3、通道伸进塔身长度为500mm，与结构板面的搭接长度为1000mm。
4、通道与塔吊以及结构板面两端绞支，其中通道底部14a槽钢与结构板面利用钢筋锚环连接，通道与塔吊塔节的连接详见附图节点1。
塔吊的安全专项施工方案范本(二篇)
塔吊的安全专项施工方案范本一、塔吊基础施工控制要点：（一）、塔吊基础混凝土强度等级不低于C35，基础表面平整度允许偏差1／1000。
（二）、埋设件的位置、标高、垂直度、预埋件锚固长度以及施工工艺符合出厂说明书要求。
（三）、混凝土基础完成应经验收合格后，方可使用。
（四）、混凝土基础周围应修筑边坡和排水设施，并应与基坑保持一定安全距离。
（五）、塔吊的金属结构及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大于4欧姆。
二、塔吊___控制要点：（一）、塔吊的___必须由取得建设行政主管部门颁发的___资质证书的专业队进行，并应有技术和安全人员在场监护。
（二）、在塔吊___前，必须按照报批程序申报《塔吊___专项施工方案》，___人员要严格按照相关单位和技术人员批准的《塔吊___专项施工方案》进行施工。
（三）、___塔吊时，必须将大车行走限位装置及限位器碰块___牢固可靠，并应将各部位的栏杆、平台、扶杆、护圈等安全防护装置装齐。
（四）、塔吊___过程中，必须分阶段进行技术检验。
整机___完毕后，应进行整机技术检验和调整，各机构动作应正确、平稳、无异响，制动可靠，各安全装置应灵敏有效；在无载荷情况下，塔身和基础平面的垂直度允许偏差为4／1000，经分阶段及整机检验合格后，应填写检验记录，经技术负责人___签证后，方可交付使用。
（五）、采用高强度螺栓连接的结构，应使用原厂制造的连接螺栓，自制螺栓应有质量合格的试验证明，否则不得使用。
连接螺栓时，应采用扭矩扳手或专用扳手，并应按装配技术要求拧紧。
（六）、___塔吊的过程中，对各个___部件的联接件，必须特别注意要按说明书的规定，___齐全、固定牢靠，并在___后做详细检查。
（七）、在紧固要求有预紧力的螺栓时，必须使用专门的可读数的工具，将螺栓准确地紧固到规定的预紧力值。
（八）、塔吊塔身升降时，应符合下列要求：1、升降作业过程，必须有专人指挥，专人照看电源，专人操作液压系统，专人拆卸螺栓。

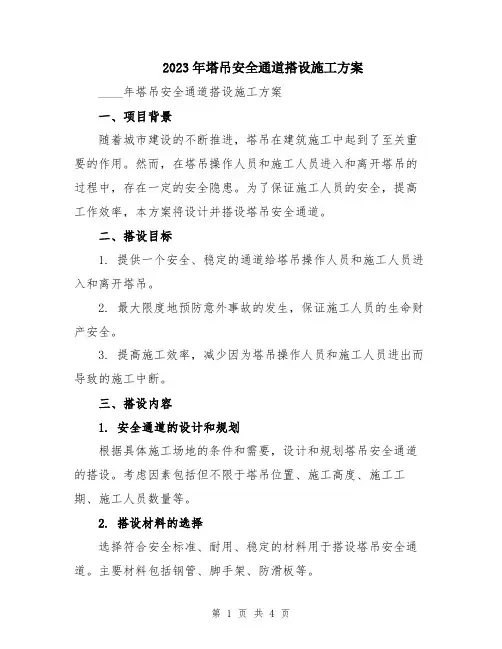

2023年塔吊安全通道搭设施工方案
2023年塔吊安全通道搭设施工方案____年塔吊安全通道搭设施工方案一、项目背景随着城市建设的不断推进，塔吊在建筑施工中起到了至关重要的作用。
然而，在塔吊操作人员和施工人员进入和离开塔吊的过程中，存在一定的安全隐患。
为了保证施工人员的安全，提高工作效率，本方案将设计并搭设塔吊安全通道。
二、搭设目标1. 提供一个安全、稳定的通道给塔吊操作人员和施工人员进入和离开塔吊。
2. 最大限度地预防意外事故的发生，保证施工人员的生命财产安全。
3. 提高施工效率，减少因为塔吊操作人员和施工人员进出而导致的施工中断。
三、搭设内容1. 安全通道的设计和规划根据具体施工场地的条件和需要，设计和规划塔吊安全通道的搭设。
考虑因素包括但不限于塔吊位置、施工高度、施工工期、施工人员数量等。
2. 搭设材料的选择选择符合安全标准、耐用、稳定的材料用于搭设塔吊安全通道。
主要材料包括钢管、脚手架、防滑板等。
3. 施工方案3.1 确定塔吊安全通道的布置方式，根据施工现场情况，合理规划出塔吊操作人员和施工人员进出的通道路径。
3.2 在塔吊底座周围搭设脚手架作为通道的支撑结构，并确保其稳定牢固。
3.3 在脚手架上利用钢管和防滑板搭建安全通道，确保通道的平稳，并加装栏杆以提供额外的安全保障。
3.4 在通道的两侧设置可照明的灯具，确保通道在夜间施工时的良好视觉效果。
3.5 定期检查和维护通道的状态，保证通道的稳定性和安全性。
四、施工步骤1. 组织施工前的准备工作，包括确定搭设计划、材料采购和人力调配等。
2. 搭设脚手架，根据设计方案，在塔吊周围搭设脚手架作为通道的支撑结构。
3. 制作和安装塔吊安全通道。
根据设计方案，将钢管和防滑板进行加工制作，并通过螺栓连接等方式安装在脚手架上。
4. 加装栏杆。
在塔吊安全通道两侧的钢管上加装栏杆，提供额外的安全保障。
5. 安装照明设施。
根据设计方案，在通道两侧的脚手架上安装照明设施，确保通道在夜间施工时的良好视觉效果。

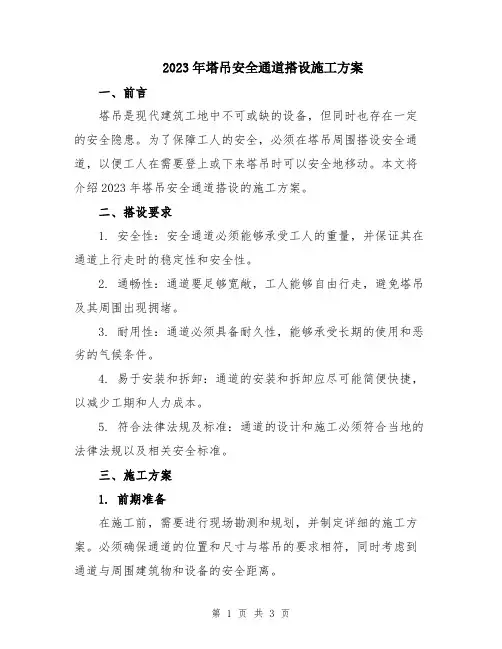

2023年塔吊安全通道搭设施工方案
2023年塔吊安全通道搭设施工方案一、前言塔吊是现代建筑工地中不可或缺的设备，但同时也存在一定的安全隐患。
为了保障工人的安全，必须在塔吊周围搭设安全通道，以便工人在需要登上或下来塔吊时可以安全地移动。
本文将介绍2023年塔吊安全通道搭设的施工方案。
二、搭设要求1. 安全性：安全通道必须能够承受工人的重量，并保证其在通道上行走时的稳定性和安全性。
2. 通畅性：通道要足够宽敞，工人能够自由行走，避免塔吊及其周围出现拥堵。
3. 耐用性：通道必须具备耐久性，能够承受长期的使用和恶劣的气候条件。
4. 易于安装和拆卸：通道的安装和拆卸应尽可能简便快捷，以减少工期和人力成本。
5. 符合法律法规及标准：通道的设计和施工必须符合当地的法律法规以及相关安全标准。
三、施工方案1. 前期准备在施工前，需要进行现场勘测和规划，并制定详细的施工方案。
必须确保通道的位置和尺寸与塔吊的要求相符，同时考虑到通道与周围建筑物和设备的安全距离。
2. 材料准备通道的主要材料包括钢管、脚手架材料、木板和连接件等。
这些材料必须经过质量检验，确保其符合相关标准，并采取防腐处理措施以防止腐蚀和损坏。
3. 现场搭设根据通道的长度和高度，将钢管和脚手架材料进行剪切和组装，搭建出通道的骨架结构。
然后，将木板铺设在骨架上以形成通道的地面。
为了增加通道的稳定性，通道两侧可以加装护栏。
4. 固定和检查在搭设完成后，需要对通道进行固定，确保其稳固性和安全性。
需要检查通道的连接件是否牢固，螺栓是否松动，以及木板是否完整。
若有任何损坏或异常情况，必须及时修复或更换。
5. 使用和维护通道搭设完成后，工人可以安全地在通道上行走。
在使用过程中，必须遵守相关的安全操作规定，如避免奔跑、推搡等行为。
在通道的两端和转角处应设置标志和警示灯，以便提醒工人注意安全。
定期维护是保证通道安全性和耐久性的关键。
需要定期检查通道的连接件和木板是否存在破损或变形，并及时修复或更换。
此外，通道的防腐处理也需要定期进行以延长其使用寿命。
塔吊安全通道搭设施工方案范本（二篇）
塔吊安全通道搭设施工方案范本本工程6-1#、楼的施工中，1#、2#塔吊的塔身高度随着楼层高度上升，为了节约塔吊司机上下塔吊的时间，以及保障塔吊司机的人生安全，需要在塔吊塔身与主体结构之间搭设安全通道。
安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到杜绝死亡、重伤及消防、机械事故安全生产目标的必然保障，为此工程处成立以孙中昕为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：（项目经理）负责协调工作；副组长：（现场经理）技术总部署及现场施工总指挥；组员：（技术负责人）方案编制、技术交底；（安全负责人）现场施工指挥、质量检查；（架子组长）负责现场具体施工。
设计总体思路1#塔吊塔身距离6-1#塔楼板面___米，2#塔吊距离6-1#塔楼板面___米，由于塔吊附臂不能承受多余荷载，只能在塔吊与主体结构之间搭设一道通道，通道的搭设要求如下：1、通道底部采用双排14a槽钢与483.5标准钢管焊接搭设，通道宽度为___mm，钢管间距为___mm，钢管上面满铺木模板。
2、护栏高度为___mm，护栏立杆采用___mm___mm___mm方钢，立杆间距为___mm，护栏顶部横杆采用8槽钢，与方钢立杆焊接，护栏立面用483.5标准钢管焊接。
3、通道伸进塔身长度为___mm，与结构板面的搭接长度为___mm。
4、通道与塔吊以及结构板面两端绞支，其中通道底部14a槽钢与结构板面利用钢筋锚环连接，通道与塔吊塔节的连接详见附图节点1。
5、通道内侧要满挂全封闭式的密目安全网，密目网采用___m的规格，用网绳绑扎在横杆外立杆里侧。
6、由于通道跨度较大，用直径___mm的钢丝绳将通道底部14a槽钢与上层结构面拉结，槽钢的拉结点位置见附图。
7、所有节点处的焊接采用满焊。
8、通道底部侧面设___mm高的挡脚板9、通道左右对称搭设（包括钢丝绳的拉结）。
材料的选择1、钢管选用外径___mm，壁厚___mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管要有出厂合格证。

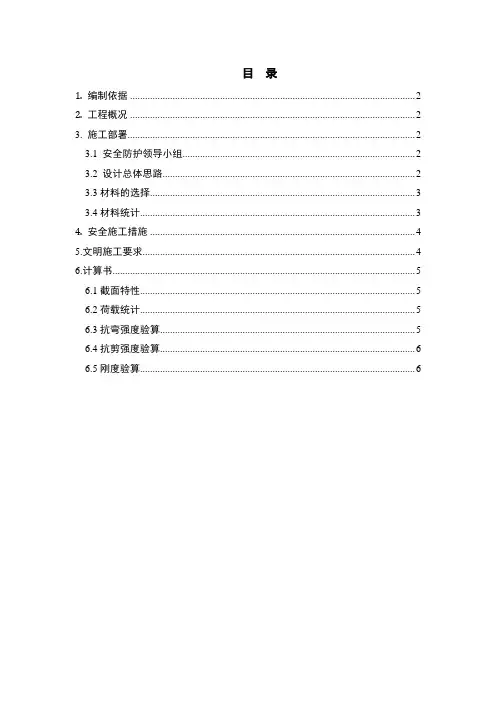

塔吊安全通道搭设工程施工组织设计方案
目录1. 编制依据 (2)2. 工程概况 (2)3. 施工部署 (2)3.1 安全防护领导小组 (2)3.2 设计总体思路 (2)3.3材料的选择 (3)3.4材料统计 (3)4. 安全施工措施 (4)5.文明施工要求 (4)6.计算书 (5)6.1截面特性 (5)6.2荷载统计 (5)6.3抗弯强度验算 (5)6.4抗剪强度验算 (6)6.5刚度验算 (6)1.编制依据2.工程概况本工程6-1#、楼的施工中，1#、2#塔吊的塔身高度随着楼层高度上升，为了节约塔吊司机上下塔吊的时间，以及保障塔吊司机的人生安全，需要在塔吊塔身与主体结构之间搭设安全通道。
3. 施工部署3.1 安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到“杜绝死亡、重伤及消防、机械事故”安全生产目标的必然保障，为此工程处成立以中昕为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：（项目经理）——负责协调工作；副组长：（现场经理）——技术总部署及现场施工总指挥；组员：（技术负责人）——方案编制、技术交底；（安全负责人）——现场施工指挥、质量检查；（架子组长）——负责现场具体施工。
3.2 设计总体思路1#塔吊塔身距离6-1#塔楼板面12米，2#塔吊距离6-1#塔楼板面9.5米，由于塔吊附臂不能承受多余荷载，只能在塔吊与主体结构之间搭设一道通道，通道的搭设要求如下：1、通道底部采用双排14a槽钢与48×3.5标准钢管焊接搭设，通道宽度为800mm，钢管间距为1500mm，钢管上面满铺木模板。
2、护栏高度为1200mm，护栏立杆采用50mm×50mm×4mm方钢，立杆间距为1500mm，护栏顶部横杆采用8槽钢，与方钢立杆焊接，护栏立面用48×3.5标准钢管焊接。
3、通道伸进塔身长度为500mm，与结构板面的搭接长度为1000mm。
4、通道与塔吊以及结构板面两端绞支，其道底部14a槽钢与结构板面利用钢筋锚环连接，通道与塔吊塔节的连接详见附图节点1。
塔式起重机安全通道搭设施工要点
塔式起重机安全通道搭设施工要点材料选择1、钢管（1）钢管选用外径48mm，壁厚3.0mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管要有出厂合格证。
脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
（2）凡是腐朽、扭曲、破裂的木模板不得使用。
（3）搭设通道前应进行保养，除锈并统一涂色，颜色力求环境美观。
2、安全网安全网采用密目式安全网颜色应满足环境效果要求，要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。
3、扣件1）扣件材质应符合GB15831-2006《钢管脚手架扣件》的规定，扣件严禁使用不合格，无出厂合格证，变形、锈蚀的扣件。
2）扣件活动部位应灵活转动，与钢管的贴面接触良好，扣件夹紧钢管时，开口处最小距离应不小于5mm。
3）扣件不应有气孔、裂纹、砂眼等其他影响使用的缺陷，并将影响外观的沙土、毛刺、氧化皮等清除干净。
4、脚手板选用厚度大于50mm的杉、松木质板，长2000~6000mm，宽200mm；其材质应符合现行国家标准中2级材质的规定。
两头用8#铅丝打箍两道；腐朽、劈裂等不符合一等材质的脚手板禁止使用。
5、槽钢以及钢管的强度和尺寸要满足要求。
通道搭设1、塔吊安全通道采用定型架子形式，通道底部采用双排14a槽钢与48×3.5标准钢管焊接搭设，通道宽度为800mm，钢管间距为1000mm，钢管上面满铺厚50mm木板。
2、护栏高度为1200mm，护栏立杆采用48×3.5标准钢管，立杆间距为1000mm，护栏顶部横杆采用48×3.5标准钢管，与立杆连接接，护栏立面用48×3.5标准钢管焊接。
3、通道伸进塔身长度为500mm，与结构板面的搭接长度为1000mm。
4、通道内侧要满挂全封闭式的密目安全网，密目网采用1.2×6.0m 的规格，用网绳绑扎在横杆外立杆里侧。
2024年塔吊的安全专项施工方案
2024年塔吊的安全专项施工方案
如下所述：
一、塔吊选型：
根据工程需求和施工环境，选择适合的塔吊型号和规格，并确保塔吊符合国家标准和安全要求。
二、施工前准备：
在施工前，对塔吊进行全面检查和维护，保证设备运行正常。
此外，在施工现场设置明显的警示标识，确保施工区域的安全。
三、操作人员培训：
对塔吊操作人员进行专业培训，包括设备操作、安全规定和应急处理等方面的知识，确保操作人员具备必要的技能和意识。
四、施工过程控制：
严格按照施工计划和安全规范进行作业，确保施工过程中的安全风险得到有效控制。
同时，定期对施工现场和设备进行检查，及时发现并处理安全隐患。
五、应急预案：
制定详细的应急预案，包括事故处置流程、紧急联系方式等，以应对可能发生的突发情况，保障施工安全。
六、安全监控：
利用现代化技术手段，对塔吊的运行状态和工作环境进行实时监控，及时发现异常情况并采取相应措施。
七、安全文明施工：
提倡安全文明施工，建立健全的安全管理制度和文明施工规范，促进施工现场的文明整洁和安全生产。
八、安全宣教：
加强安全宣传教育，提高全体施工人员的安全意识和责任意识，共同营造良好的安全氛围，确保塔吊施工的安全进行。
以上为2024年塔吊的安全专项施工方案，欢迎施工人员按照要求执行，确保施工过程中的安全和顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
紫云阁项目塔式起重机上人安全通道
搭
设
方
案
目录
一、编写依据 (3)
二、工程概况 (3)
三、施工方法 (3)
四、材料要求 (3)
五、安全文明施工 (4)
六、文明施工要求 (5)
一、编制依据
1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
2、《建筑施工安全检查标准》 JGJ59-2011
3、《建筑施工高处作业安全技术规范》 JGJ80-91
4、《钢管脚手架扣件》 GB15831-2006
5、《安全网》 GB5725-2009
6、《密目式安全网》GB16909-1997
二、工程概况
中建紫云阁住宅小区2#、4#楼工程项目塔机最高安装高度为105米，为保证塔司人身安全和节约塔司上下塔机的时间，需在塔机塔身与主体结构之间搭设安全通道。
三、施工方法
塔机安全通道的搭设
1、塔吊安全通道采用定型架子形式，通道底部采用双排14a槽钢与48×标准钢管焊接搭设，通道宽度为800mm，钢管间距为1000mm，钢管上面满铺厚50mm木板。
2、护栏高度为1200mm，护栏立杆采用48×标准钢管，立杆间距为
1000mm，护栏顶部横杆采用48×标准钢管，与立杆连接接，护栏立面用48×标准钢管焊接。
3、通道伸进塔身长度为500mm，与结构板面的搭接长度为1000mm。
4、通道内侧要满挂全封闭式的密目安全网，密目网采用×的规格，用网绳绑扎在横杆外立杆里侧。
5、所有节点处的焊接采用满焊。
6、通道左右对称搭设
7、安全通道应在地面焊接完成，需要时吊装至指定位置
四、材料的选择和要求
1、钢管
1）钢管选用外径48mm，壁厚，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管要有出厂合格证。
脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
2）、凡是腐朽、扭曲、破裂的木模板不得使用。
3）、搭设通道前应进行保养，除锈并统一涂色，颜色力求环境美观。
2、安全网
1）、安全网采用密目式安全网颜色应满足环境效果要求，要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。
3、扣件
1）扣件材质应符合GB15831-2006《钢管脚手架扣件》的规定，扣件严禁使用不合格，无出厂合格证，变形、锈蚀的扣件。
2）、扣件活动部位应灵活转动，与钢管的贴面接触良好，扣件夹紧钢管时，开口处最小距离应不小于5mm。
3）、扣件不应有气孔、裂纹、砂眼等其他影响使用的缺陷，并将影响外观的沙土、毛刺、氧化皮等清除干净。
4、脚手板
1）、选用厚度大于50mm的衫、松木质板，长2000mm-6000mm，宽200mm；其材质应符合现行国家标准《结构设计规范》GBJ5中的2级材质的规定。
两头用8#铅丝打箍两道；腐朽、劈裂等不符合一等材质的脚手板禁止使用。
5、槽钢以及钢管的强度和尺寸要满足要求。
五、安全施工措施
1 、所使用槽钢及配件要严格检查，禁止使用规格不符或质量不合格的配件。
2、塔吊通道搭设人员必须由专业人员搭设，操作人员必须持证上岗。
3、高空作业施工人员必须戴好安全带、安全帽。
禁止穿拖鞋、凉鞋施工。
4 、脚手板要铺平铺稳，端头要焊接固定。
5、任何人员不得随意拆除塔吊通道上的各种管件。
6、架上施工人员要注意自我保护和他人的安全，避免发生闪失和落物。
7、严禁在架上嬉闹和坐在栏杆等不安全处休息。
8、通道使用人员在工作前，要先检查有无影响安全作业的问题存在，在排除安全隐患后方可使用。
六、文明施工要求
根据高空施工的特殊性，结合公司职业健康安全管理手册、程序文件，要求施工时做到：
1、进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。
2、进入施工现场的人员要爱护场内的各种设施和标识牌，不得随意拆除和移动标识牌。
3、搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证。
凡有高血压、贫血病的、心脏病及其他不适宜高空作业者，一律不得上脚手架操作。
4、验收合格后任何人不得擅自拆改通道，如需作局部拆改时，须经技术部同意后由架子工操作。
5、不得在通道上堆载施工材料，严禁任意悬挂起重设备。
6、现场焊接节点时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。
7、施工人员严禁凌空抛掷杆件、物料及其他，材料、工具用滑轮和绳索运输，不得乱扔。
8、使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。
9、材料堆放场做到整洁、摆放合理、专人保管，并建立严格领料手续。
10、施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。
11、六级以上(含六级)大风、大雪、大雾、大雨天气停止高空作业。
在冬期、雨期要经常检查脚手板上有无积雪、积水等物若有则应随时清扫，并要采取防滑措施。
