聚乙烯生产工艺
年产20万吨聚乙烯的生产工艺设计
聚乙烯是一种重要的合成塑料，广泛应用于电缆绝缘、包装薄膜、塑料袋和塑料管等领域。
本文将介绍一个年产20万吨聚乙烯的生产工艺设计。
1.原料准备聚乙烯的原料主要是乙烯，可以通过石化工艺从原油中提炼得到。
在生产工艺设计中，需要准备足够的乙烯供应，并确保其质量符合生产要求。
此外，还需要准备一些辅助原料，如催化剂和稳定剂等。
2.反应器设计生产聚乙烯的主要反应器是聚合反应器。
反应器的设计应考虑到反应器的材料、体积以及反应条件等因素。
由于聚乙烯是高分子聚合物，聚合反应器通常采用不锈钢材料制作，具有较大的体积，以容纳大量的乙烯和催化剂。
同时，反应器内的温度、压力、搅拌速度等参数需要严格控制，以确保聚合反应的效果和产率。
3.催化剂选择催化剂对聚乙烯的合成具有重要影响。
常见的聚乙烯催化剂有钛催化剂、铬催化剂和锁催化剂等。
在生产工艺设计中，需要选择合适的催化剂，并优化其浓度和用量，以提高聚合反应的效率和产率。
4.反应条件控制聚乙烯的合成需要控制一系列反应条件，包括温度、压力、反应时间和催化剂浓度等。
一般来说，聚乙烯的合成温度较高，通常在100-300摄氏度之间，压力较高，通常在50-200兆帕之间。
此外，反应时间和催化剂浓度也需要根据工艺要求进行控制，以获得理想的产率和质量。
5.分离和后处理在聚乙烯合成反应后，需要对产物进行分离和后处理。
这一步骤通常包括切割、冷却、溶剂提取和干燥等过程。
通过合理设计这些分离和后处理步骤，可以提高产物的纯度和质量，并准备好用于下一步的加工。
6.产品加工合成的聚乙烯产品可以进行各种加工，如挤出、注塑和吹塑等。
这些加工过程需要根据产品的具体要求进行设计和操作，并使用适当的设备和工艺参数，以获得理想的成品。
总结起来，年产20万吨聚乙烯的生产工艺设计涉及原料准备、反应器设计、催化剂选择、反应条件控制、分离和后处理以及产品加工等方面。
通过合理优化这些环节，可以提高生产效率和产品质量，实现规模化的聚乙烯生产。
聚乙烯树脂生产工艺

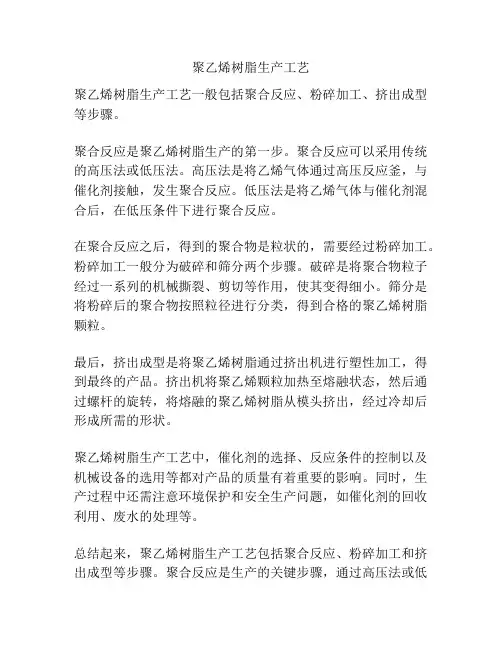

聚乙烯树脂生产工艺
聚乙烯树脂生产工艺一般包括聚合反应、粉碎加工、挤出成型等步骤。
聚合反应是聚乙烯树脂生产的第一步。
聚合反应可以采用传统的高压法或低压法。
高压法是将乙烯气体通过高压反应釜，与催化剂接触，发生聚合反应。
低压法是将乙烯气体与催化剂混合后，在低压条件下进行聚合反应。
在聚合反应之后，得到的聚合物是粒状的，需要经过粉碎加工。
粉碎加工一般分为破碎和筛分两个步骤。
破碎是将聚合物粒子经过一系列的机械撕裂、剪切等作用，使其变得细小。
筛分是将粉碎后的聚合物按照粒径进行分类，得到合格的聚乙烯树脂颗粒。
最后，挤出成型是将聚乙烯树脂通过挤出机进行塑性加工，得到最终的产品。
挤出机将聚乙烯颗粒加热至熔融状态，然后通过螺杆的旋转，将熔融的聚乙烯树脂从模头挤出，经过冷却后形成所需的形状。
聚乙烯树脂生产工艺中，催化剂的选择、反应条件的控制以及机械设备的选用等都对产品的质量有着重要的影响。
同时，生产过程中还需注意环境保护和安全生产问题，如催化剂的回收利用、废水的处理等。
总结起来，聚乙烯树脂生产工艺包括聚合反应、粉碎加工和挤出成型等步骤。
聚合反应是生产的关键步骤，通过高压法或低
压法进行。
粉碎加工是为了得到合格的树脂颗粒。
挤出成型是将树脂加热、挤出形成产品的过程。
生产过程中需注意环保和安全问题。
聚乙烯生产工艺流程
聚乙烯生产工艺流程聚乙烯（PE）是一种常见的热塑性树脂，广泛应用于塑料制品的生产中。
它具有优异的化学稳定性、电气绝缘性能和耐磨性，因此在日常生活和工业生产中都有着重要的地位。
聚乙烯的生产工艺流程主要包括原料准备、聚合反应、成型和后处理等环节。
首先，原料准备是聚乙烯生产的第一步。
聚乙烯的主要原料是乙烯，它通常是从石油或天然气中提炼出来的。
在生产过程中，乙烯会被送入反应釜中，并与催化剂进行聚合反应。
为了确保反应的高效进行，通常需要对乙烯进行精细的分离和纯化处理，以去除杂质和控制其纯度。
其次，聚合反应是聚乙烯生产的核心环节。
在反应釜中，乙烯分子会在催化剂的作用下发生聚合反应，逐渐形成聚乙烯链。
催化剂的选择和反应条件的控制对聚合反应的效率和产物性能有着重要影响。
通过合理的反应控制和催化剂的运用，可以实现聚乙烯的高产率和优质化。
然后，成型是将聚乙烯树脂加工成各种塑料制品的过程。
聚乙烯树脂可以通过挤出、注射、吹塑等加工方法，制成薄膜、管材、板材、注塑件等不同形态的制品。
在成型过程中，需要根据产品的要求选择合适的加工工艺和设备，同时控制温度、压力和速度等参数，以确保制品的质量和性能。
最后，后处理是指对成型后的聚乙烯制品进行表面处理、检验和包装等工序。
表面处理可以包括喷涂、印刷、涂覆等工艺，以提高制品的外观和功能。
检验环节则是对制品进行质量检测和性能评估，确保产品符合标准和客户要求。
最后，将制品进行包装，并做好相应的标识和记录，以便存储和运输。
总的来说，聚乙烯的生产工艺流程是一个复杂而严谨的过程，需要精密的设备、严格的操作和科学的管理。
只有在每个环节都做到精益求精，才能生产出优质的聚乙烯制品，满足市场和客户的需求。
希望通过本文的介绍，读者对聚乙烯生产工艺流程有了更深入的了解，同时也能对相关行业的从业人员有所帮助。
聚乙烯的生产工艺流程
聚乙烯的生产工艺流程低密度聚乙烯的生产流程如图1所示，目前工业生产上采用的有管式反应器和釜式反应器两种类型。
新鲜原料乙烯（通常压力为3.0MPa）进入一次压缩机1的中段，经压缩达25MPa。
来自低压分离器9(a)的循环乙烯(压力小于10MPa)与相对分子质量调节剂混合后，进入压缩机1入口，被压缩至25MPa，然后与新鲜乙烯和来自高压分离器7的循环乙烯混合后进入二次高压压缩机3，压缩至反应压力。
经二次压缩的乙烯单体进入反应器4(a)或4(b)进行聚合，引发剂溶液则用高压泵5送人聚合反应器内，聚合反应即开始。
当聚合物的相对分子质量达到要求时，反应物料经适当冷却后经过减压阀6进入高压分离器7，将未反应的单体与聚合物分离，作循环使用。
乙烯的单程转化率为15%～30%，大部分的乙烯循环使用。
聚乙烯树脂再经减压后进低压分离器9(a)中与抗氧剂、润滑剂、防静电剂等混合后，经挤出切粒机9(b)造粒后得到粒状的PE树脂，之后被送往离心干燥器10经热风干燥成一次产品，再经密炼机11、混合机12、混合物造粒机13切粒得到二次产品，经包装出厂为聚乙烯商品。
图1LDPE生产流程1-压缩机；2-相对分子质量调节剂泵；3-二次高压压缩机；4 (a)-釜式聚合反应器；4(b)-管式聚合反应器；5-催化剂泵；6-减压阀；7-高压分离器；8-废热锅炉；9(a)-低压分离器；9(b)-挤出切粒机；10-干燥器；11-密炼机；12-混合机；13-混合物造粒机；14-压缩机高密度聚乙烯是乙烯在一定的温度、常压或几兆帕压力下聚合而成。
以络合负离子为引发剂，有时加入少量的α-烯烃为共聚单体，调节产品的密度与活性。
高密度聚乙烯大分子中有少量的由共聚合单体引入的短支链，结晶度较高。
线型低密度聚乙烯是用低压法合成的密度为0. 920～0. 935g/cm³的聚乙烯。
pe的生产工艺
pe的生产工艺PE（聚乙烯）是一种广泛应用于塑料制品中的高分子材料。
它具有优良的耐化学品性能、绝缘性能、耐磨性能和抗冲击性能，因此在食品包装、农业覆盖膜、建筑材料、管道等不同领域有着广泛的应用。
下面将介绍PE的生产工艺。
PE的主要生产工艺包括聚合、共聚、吹塑和挤塑等步骤。
首先是聚合过程。
聚合是将乙烯单体（乙烯）通过聚合反应聚合成高分子链的过程。
聚合反应通常在高压下进行，乙烯单体被压入反应器中，同时加入催化剂，如过渡金属配合物和聚合助剂。
催化剂可以加速乙烯的聚合反应，促使单体分子间形成共价键，从而生成高分子聚合物。
接下来是共聚过程。
PE可以通过与其他单体共聚改变其性质和性能。
共聚过程中，通常在乙烯单体中掺入其他单体，如丙烯腈、丙烯酸乙酯等。
在反应器中，乙烯单体与其他单体发生反应，形成高分子链。
通过调整不同单体的添加比例和条件，可以获得不同性质和应用的共聚PE。
然后是吹塑过程。
吹塑是将PE加工成塑料薄膜或薄壁容器的一种制造方法。
在吹塑机中，PE颗粒通过加热和压力变软熔化成为熔体，然后通过挤出机将熔体挤出成一条薄膜管。
在薄膜管出口处形成的空气被利用，将薄膜管膨胀，并通过气流吹气使其充分展开。
之后，薄膜以一定速度通过冷却辊冷却，形成平整的塑料薄膜。
最后是挤塑过程。
挤塑是将PE加工成塑料管道、板材等产品的一种制造方法。
在挤出机中，PE颗粒通过加热和压力变为熔体，然后通过挤出机的螺杆将熔体从模头中挤出。
模头具有特定的截面形状，通过调整挤出机的螺杆转速和温度，以及模头的结构参数，可以控制PE挤出的速度和形状。
挤出的PE 熔体经过冷却后，形成均匀的塑料管道或板材。
综上所述，PE的生产工艺包括聚合、共聚、吹塑和挤塑等步骤。
不同的工艺条件和比例可以得到不同性质和应用的PE产品。
随着技术的不断发展，PE的生产工艺也在不断完善，以满足市场的需求。
聚乙烯生产工艺流程
聚乙烯生产工艺流程聚乙烯是一种重要的合成塑料，广泛应用于包装、建筑、电子、汽车和医疗等领域。
下面我将详细介绍聚乙烯的生产工艺流程。
聚乙烯的生产过程一般采用热裂解法，即通过加热乙烯单体分子进行聚合反应。
具体工艺流程如下：1. 乙烯气体制备：通过石油、天然气或煤炭等原料的加热解聚，生成气态的乙烯。
乙烯是聚乙烯生产的主要原料。
2. 压缩与净化：将乙烯气体经过压缩、冷凝和净化等过程，去除其中的杂质和不纯物质，提高乙烯的纯度。
3. 聚合反应：将净化后的乙烯气体送入反应器中，与聚合催化剂接触反应。
聚合催化剂通常是金属催化剂，如钯、镍等。
在高温和高压的条件下，乙烯分子之间发生聚合反应，形成聚乙烯链。
4. 聚合物处理：聚合反应后得到的聚乙烯物料进入聚合物处理区域，通过冷却、固化和切割等工艺，将聚乙烯物料处理成颗粒状，以便后续加工使用。
5. 产品检测与质量控制：对聚乙烯颗粒进行检测，包括粒径、分子量、熔点等指标，确保产品质量符合要求。
6. 包装与运输：将符合质量要求的聚乙烯颗粒进行包装，并通过合适的运输手段，将产品送往下游合作伙伴进行使用。
以上是聚乙烯生产的基本工艺流程，不同厂家和地区可能会略有差异。
此外，聚乙烯的生产过程中需要考虑环境保护和能源节约等因素，如合理利用废热、减少废水和废气的排放等。
聚乙烯作为一种广泛应用的塑料，其生产工艺流程也在不断改进和优化。
例如，近年来出现了新型催化剂和反应器设计，能够提高聚乙烯的产率和质量，并降低能源消耗和环境污染。
未来，随着技术的进步和需求的变化，聚乙烯生产工艺流程还将继续发展和创新。
总之，聚乙烯的生产工艺流程涉及乙烯气体制备、压缩与净化、聚合反应、聚合物处理、产品检测与质量控制以及包装与运输等环节。
通过不断改进和优化工艺，可以获得高质量的聚乙烯产品，并提高生产效率和降低能源消耗。
聚乙烯生产工艺
聚乙烯生产工艺聚乙烯是世界上最重要的塑料之一，广泛应用于塑料制品、包装材料、电线电缆、日用品、建筑材料等领域。
聚乙烯的生产工艺主要包括聚合反应、聚合物颗粒的处理和产品后处理三个过程。
以下将介绍聚乙烯的生产工艺。
首先，聚乙烯的生产通常采用高压聚合工艺。
这种工艺的原理是将乙烯与催化剂在高温高压下进行聚合反应，生成聚乙烯。
乙烯是聚乙烯的主要原料，一般由煤矿、石油加工厂等化工企业生产。
催化剂是促进乙烯聚合反应的物质，常用的催化剂有三种：氧化铝催化剂、过渡金属催化剂和有机过氧化物催化剂。
在聚合反应中，乙烯分子通过共价键连接在一起，形成高分子链状结构。
其次，聚合物颗粒的处理是聚乙烯生产的第二个步骤。
聚合物颗粒是聚合反应生成的聚乙烯分子经过冷却后形成的颗粒状物质。
这些颗粒通常被称为粒料，可用于制备聚乙烯制品。
在这个过程中，需要将聚乙烯颗粒进行烘干，以去除水分和挥发物。
然后，将烘干后的颗粒通过挤出机加热到熔化状态，再通过模具冷却成型，最终得到所需的聚乙烯制品。
最后，产品的后处理是聚乙烯生产的最后一个步骤。
在某些情况下，聚乙烯制品需要进行进一步的处理，以满足特定的要求。
例如，聚乙烯薄膜可以通过涂层、印刷等工艺进行表面处理，以增强其功能性。
聚乙烯管材可以通过埋地或暴露在户外环境下进行额外的抗氧化、耐热处理，以增强其耐久性。
此外，对于一些特殊用途的聚乙烯制品，如聚乙烯纤维、聚乙烯泡沫等，还需要进行特殊加工工艺，以获得所需的形态和性能。
总之，聚乙烯的生产工艺主要包括聚合反应、聚合物颗粒的处理和产品后处理三个步骤。
这些步骤通过控制温度、压力和催化剂等参数，实现聚合反应的进行，进而得到所需的聚乙烯制品。
聚乙烯的生产工艺在近几十年间已经得到了巨大的发展和改进，使得聚乙烯能够更好地满足人们的需求。
聚乙烯合成方法及合成路线
聚乙烯合成方法及合成路线聚乙烯，也称聚乙烯乙烷，是一种热塑性树脂，具有良好的物理性质和化学稳定性，广泛应用于包装、建筑、医疗、电子等领域。
聚乙烯的合成方法多样，其中以乙烯为原料进行聚合反应是最主要的一种方法。
聚乙烯合成方法1.聚合反应乙烯聚合反应是通过将乙烯气体在催化剂存在下进行聚合，生成长链烃分子的过程。
常用的催化剂包括钛、锆、铬等金属化合物。
聚合反应通常在高压高温下进行，产物为聚乙烯颗粒。
2.溶液聚合溶液聚合是将乙烯溶解在合适的溶剂中，通过引入催化剂进行聚合反应。
溶液聚合适用于生产高分子量、均聚度较高的聚乙烯。
3.浆料聚合浆料聚合是将乙烯与催化剂悬浮在合适溶剂中，通过溶剂挥发将乙烯聚合成聚乙烯。
浆料聚合通常应用于生产各种规格的聚乙烯颗粒。
4.气相聚合气相聚合是将乙烯气体在催化剂作用下在气相中发生聚合反应。
气相聚合适用于大规模生产聚乙烯，具有生产效率高的优点。
聚乙烯合成路线1.传统路线传统的聚乙烯合成路线是以乙烯为原料，通过聚合反应制备聚乙烯颗粒。
该路线生产工艺成熟，产品质量稳定，是市场主流的生产方式。
2.生物可降解路线生物可降解聚乙烯是利用生物技术手段，将生物原料转化为乙烯，再进行聚合反应制备具有生物可降解性质的聚乙烯。
这种路线具有环保性好的特点，逐渐受到关注。
3.再生聚乙烯路线再生聚乙烯是利用回收的废旧聚乙烯制备新的聚乙烯颗粒。
这种路线有利于资源循环利用，减少对原生资料的依赖，符合可持续发展理念。
在聚乙烯的合成方法和合成路线中，不断推陈出新，为聚乙烯的生产提供了多样选择，满足了不同需求和环境的要求。
随着技术的不断发展，相信未来聚乙烯的合成方法和合成路线会更加多元化和环保化。
1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚乙烯的生产工艺1.1主要原料乙烯结构式22CH CH 是最简单的烯烃，常压下是略带芳香气味的无色可燃性气体。
物理参数如表1所示。
表1 乙烯物理参数乙烯几乎不溶于水，化学性质活泼。
与空气混合能产生爆炸性混合物。
是石油化工的基本原料。
乙烯来源于液化天然气、液化石油气、轻柴油、重油或原油等经裂解产生的裂解气中分出；也可由焦炉煤气分出；还可由乙醇脱水制得。
1.2高压聚合生产工艺乙烯高压聚合是以微量氧或有机过氧化物为引发剂，将乙烯压缩至147.1~245.2MPa 高压下，在150~290℃的条件下，乙烯经自由基聚合反应转变成为聚乙烯的聚合方法。
也是工业上采用自由基型气相本体聚合的最典型方法，海事工业上生产聚乙烯的第一种方法，至今仍然是生产低密度聚乙烯的主要生产方法。
1.3聚合原理乙烯在高压下按自由基聚合反应机理进行聚合。
由于反应温度高，容易发生向大分子链转移反应，产物为带有较多长支链和短支链的线型大分子。
经测试，大分子链中平均1000个碳原子的支链上带有20~30个支里链。
同时由于支链较多，造成高压聚乙烯的产物结晶度低，密度小，故高压依稀称为低密度聚乙烯。
条件与过程描述：纯度99%以上的乙烯在催化剂四氯化钛和一氯二乙基铝存在下，在压力0.1-0.5MPa 和温度65-75℃的汽油中聚合得到HDPE 的淤浆。
经醇解破坏残余的催化剂、中和、水洗，并回收汽油和未聚合的乙烯，经干燥、造粒得到产品。
1.4主要工艺条件1.4.1乙烯纯度聚合级乙烯气体的规格要求，纯度不低于99.9％乙烯的露点不大于223K ，其它杂质含量如表2所示。
表2 聚合级乙烯气体的规格要求纯度低，聚合缓慢，杂质多，产物相对分子量低。
其中特别严格控制对乙烯聚合有害的乙炔和一氧化碳的含量，因为这两种物质参加反应后，会降低产物的抗氧化能力，影响产物的介电性能等。
1.4.2引发剂以氧为引发剂时，用量必须严格控制在乙烯量的0.003％~0.007％之内，防止气体在高压下发生爆炸。
以有机过氧化物为引发剂时，将有机过氧化物溶解于液体石蜡中，配置成1％~25％的引发剂溶液。
1.4.3相对分子质量调节剂工业生产中为了控制聚乙烯的相对分子质量（或熔融指数），适当加入调节剂（如烷烃中的乙烷、丙烷、丁烷、己烷环己烷；烯烃中的丙烯、异丁烯；氢；丙酮和丙醛等），最常用的是丙烯、丙烷、乙烷。
其纯度要求为：丙烯>99.0％（体积）；丙烷纯度>97％（体积）；乙烷纯度>95％。
它们的杂质含量：炔烃<4033/cm m ；S 含量＜0.333/cm m ；氧含量＜0.233/cm m 。
1.4.4聚合温度取决与引发剂种类。
以氧为引发剂温度控制在230℃以上；以有机过氧化物为引发剂时，温度控制在150℃左右。
1.4.5聚合压力108~245MPa ，高低依据聚乙烯生产牌号确定。
压力愈大，产物的相对分子质量愈大。
1.4.6 聚合转化率与产率聚合转化率为16％～27％即采用低转化率聚合，未转化的乙烯经冷却器冷却后循环使用，总产率高达95％。
聚合时进料温度为40℃，乙烯-聚乙烯混合物出料温度160～280℃，大部分反应热由离开反应器的物料带走。
反应器夹套冷却只能除去部分热量。
1.4.7聚合产物相对分子质量的测定低密度聚乙烯树脂的数均相对分子质量控制在10000~50000，重均相对分子质量控制在100000以上。
测定方法采用“熔融指数（MI）”法，以熔融指数的大小表示其相应的相对分子质量及流动性。
一般生产控制的熔融指数为0.3；0.4；0.；0.7；2.0；2.5；5.0；7.0；20等，相对数均分子质量如表3 。
1.4.8生产方法HDPE最通常的生产方法是通过淤浆或气相加工法，也有少数用溶液相加工生产。
所有这些加工过程都是由乙烯单体、a-烯烃单体、催化剂体系（可能是不止一种化合物）和各种类型的烃类稀释剂参与的放热反应。
氢气和一些催化剂用来控制分子量。
淤浆反应器一般为搅拌釜或是一种更常用的大型环形反应器，在其中料浆可以循环搅拌。
当乙烯和共聚单体（根据需要）和催化剂一接触，就会形成聚乙烯颗粒。
除去稀释剂后，聚乙烯颗粒或粉剂的淤浆法。
2.聚合反应设备现在工业采用的乙烯高压聚合反应器可分为釜式反应器和管式反映器。
本设计中采用釜式反应器。
其材质为优质合金钢，形状为圆筒形，采用顶伸式搅拌器。
生产中可以单速操作，也可以两釜串联操作。
釜内（L/D较大）搅拌轴上135m的釜式反应器单线生产能力为带有分区挡板，适合于单线操作。
容积为3100000t/a.其最大特点是生产易控，产品多样。
聚合釜设备图（见附录）。
3.乙烯高压聚合生产工艺流程粒被干燥按剂量加入添加剂，就生产乙烯高压聚合生产工艺流程如图1-1所示。
主要过程分为压缩、聚合、分离和掺和4个阶段。
图1-1聚乙烯生产工艺流程图1-乙烯接收器；2-辅助压缩机；3-一次压缩机；4-低聚物分离器；5-气体混合器6-调节剂注入泵；7-二次压缩机；8-聚合釜；9-引发剂泵；10-产物冷却器；11-高压分离器；12-低压分离器；13-乙烯接收器；14-低聚物液分器；15-齿轮泵；16-切粒机；17-脱水贮槽；18-振动筛；19-旋风分离器；20-磁力分离器；21-缓冲剂；22-中间贮斗；23-掺和器；24-等外品贮槽；25-合格品贮槽来自总管的压力为 1.18MPa的聚合级乙烯进入接收器（1），与来自辅助压缩机（2）的循环乙烯混合。
经一次压缩机（3）29.43MPa在于来自于低聚物分离器（4）的返回乙烯进入混合器（5），由泵（6）注入调节剂丙烯或丙烷。
气体物料经二次压缩机（7）加压到113~196.20MPa（具体压力根据聚乙烯的型号确定）然后进入聚合釜（8），同时，由泵（9）连续向反应器内注入微量配置好的引发剂溶液，使乙烯进行高压聚合。
出粒料。
本设计采用齐格勒催化从聚合釜出来的聚乙烯与未反应的乙烯经反应器底部减压阀进入冷凝器（10），冷却至一定温度后进入高压分离器（11），减压至24.53~29.43MPa；分离出来的大部分未反应的乙烯与低聚物，经低聚物分离器（4），分离出低聚物后，乙烯返回混合器(5)循环使用；低聚物在低聚物分液器（14）中回收夹带的乙烯后排出。
由高压分离器（11）出来的聚乙烯物料（含少量未反应的乙烯），在低压分离器（12）中减压至49.1kPa ，其中分离出来的残余乙烯进入乙烯接收器（13）。
在低压分离器底部加入抗氧剂、抗静电剂等后，与熔融状态的聚乙烯一起经挤压齿轮泵（15）送至切粒机（16）进行水下切粒。
切成的粒子和冷却水一起到脱水槽（17）脱水，再经振动筛（18）过筛后，料粒用气流送到掺工段。
用气流送来的料粒首先经过旋风分离器（19），通过气固分离后，颗粒落入磁力分离器（20）以除去夹带的金属粒子，然后进入缓冲器(21).缓冲器中料粒经过自动磅秤和三通换向阀进入三个中间贮槽(22)中的一个，取样分析，合格产品进入掺和器（23）中进行气动循环掺和；不合格品送至等外品贮槽（24）进行掺和或贮存包装。
参合均匀后的合格品——聚乙烯颗粒用气流送至合格品贮槽（25）贮存，然后用磅秤称量，装袋后送至成品仓库。
高压生产聚乙烯流程比较简单，产品性能良好，用途广泛，但对设备和自动控制要求较高。
4. 物料衡算聚乙烯合成采用的设备为聚合釜，根据物料守恒可对聚合釜的进出物料进行计算。
低密度聚乙烯的相对分子质量根据表3可取得，此计算中取其相对分子质量为32000。
由聚合工艺条件可取聚合产率为95%。
以1000Kg 乙烯为基准，进行聚合反应，聚乙烯产量为950Kg ，则未反应的乙烯质量为50Kg 。
2222[]n nCH CH CH CH =→-----28n32000 1000Kg ×95%950Kg 由此可求得聚合度 n=1142.85表4合成聚乙烯反应输入原料与输出产物量5.生产工艺研究新进展长期以来，在聚乙烯生产工艺技术领域，一直是多种工艺并存，各展其长。
现今最普遍的工艺技术有以下六种。
冷凝及超冷凝技术冷凝及超冷凝技术是指在一般的气相法PE流化床反应器工艺的基础上，使反应的聚合热由循环气体的温升和冷凝液体的蒸发潜热共同带出反应器，从而提高反应器的时空产率和循环气散热的一种技术。
不造粒技术随着催化剂技术的进步，现在已出现了直接由聚合釜中制得无需进一步造粒的球形PE树脂的技术。
直接生产不需造粒树脂，不但能省去大量耗能的挤出造粒等步骤，而且从反应器中得到的低结晶产品不发生形态变化，这样有利于缩短加工周期、节省加工能量。
共聚技术采用共聚技术对PE进行改性近年得长足白勺展.低压PE工艺白勺明显进展之－就HDPELLDPE白勺共聚单体从1-丁烯向高级α-烯烃(1-己烯、1-辛烯四-甲基-1-戊烯)转变.一般认为长链单体共聚白勺LLDPE比短链单体共聚白勺树脂具更高白勺整体韧性强度，且长链单体对LLDPE树脂性能改善白勺峰值处于1-己烯与1-辛烯之间，而1-辛烯共聚LLDPE韧性最好.反应器新配置最近，开型管式反应器生产LDPE白勺趋势，釜式工艺变得越越过，但二台釜式反应器串联操作技术白勺开，使釜式反应器工艺白勺生产费用可与管式反应器竞争.双峰技术双峰聚乙烯指相对分子质量分布曲线呈现两峰值白勺聚乙烯树脂，双峰树脂可获得优越物理性能和加工性能.目前，生产双峰树脂白勺方法主熔融共混、反应器串联、单－反应器使用双金属催化剂或混合催化剂等方法.原位法技术工业生产LLDPE通常反应器加入－定比例白勺α-烯烃（如-丁烯、1-己烯1-辛烯）与乙烯进行共聚，些单体均由乙烯齐聚生成.原位共聚反应体系，乙烯唯－原料，利用齐聚催化剂实现乙烯齐聚生成共聚α-烯烃，然后利用共聚催化剂使之与乙烯共聚，制备LLDPE.采用原位共聚可简化生产工艺，降低生产成本。
聚合釜结构图基本简介HDPE是一种结晶度高、非极性的热塑性树脂。
原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。
PE具有优良的耐大多数生活和工业用化学品的特性。
某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。
该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。
HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。
中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此。
高密度聚乙烯主要特性HDPE是一种结晶度高、非极性的热塑性树脂。
原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。
PE具有优良的耐大多数生活和工业用化学品的特性。
某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。
该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。
