直读光谱仪测量误差原因分析
直读光谱仪波长示值误差
便携式直读光谱仪的波长示值误差是通过激发三块不同含量的标样，用仪器扫描功能读取代表元素(如C、Si、Mn、Cr、V 、Cu)的波长读数，其测量平均值与波长标准值之差为示值误差。
此外，没3次测量值的极差为重复性。
因此，直读光谱仪波长示值误差包括示值误差和重复性。
以上信息仅供参考，建议咨询光谱仪技术专家或查阅光谱仪使用说明书。
另外，大型直读光谱仪的波长示值误差是通过在峰位置两侧各取5~8个点，逐点激发某个均匀样品，读取代表元素的谱线净强度，以找出峰位置读数，其分别与基准波长的峰位置进行比较，其偏差应符合要求。
以上信息仅供参考，建议咨询光谱仪技术专家或查阅光谱仪使用说明书。
以上内容仅供参考，如需了解更多关于直读光谱仪的信息，请查阅光谱仪的产品说明书或相关应用手册，也可咨询光谱仪生产厂商的技术支持人员。
光谱仪误差原因分析

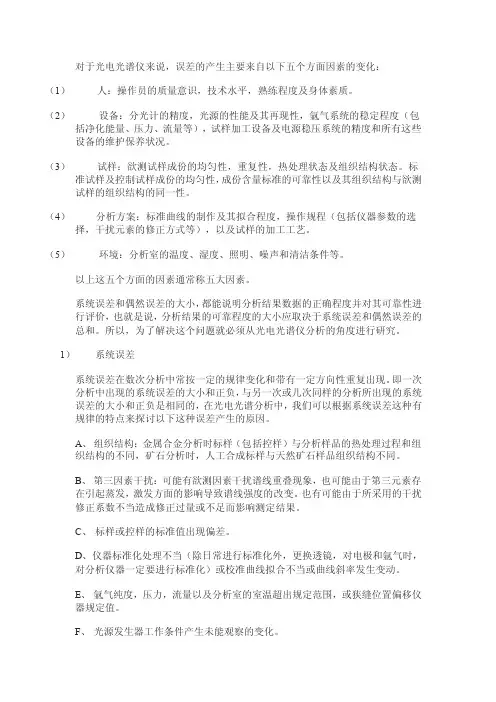

对于光电光谱仪来说，误差的产生主要来自以下五个方面因素的变化：（1）人：操作员的质量意识，技术水平，熟练程度及身体素质。
（2）设备：分光计的精度，光源的性能及其再现性，氩气系统的稳定程度（包括净化能量、压力、流量等），试样加工设备及电源稳压系统的精度和所有这些设备的维护保养状况。
（3）试样：欲测试样成份的均匀性，重复性，热处理状态及组织结构状态。
标准试样及控制试样成份的均匀性，成份含量标准的可靠性以及其组织结构与欲测试样的组织结构的同一性。
（4）分析方案：标准曲线的制作及其拟合程度，操作规程（包括仪器参数的选择，干扰元素的修正方式等），以及试样的加工工艺。
（5）环境：分析室的温度、湿度、照明、噪声和清洁条件等。
以上这五个方面的因素通常称五大因素。
系统误差和偶然误差的大小，都能说明分析结果数据的正确程度并对其可靠性进行评价，也就是说，分析结果的可靠程度的大小应取决于系统误差和偶然误差的总和。
所以，为了解决这个问题就必须从光电光谱仪分析的角度进行研究。
1）系统误差系统误差在数次分析中常按一定的规律变化和带有一定方向性重复出现。
即一次分析中出现的系统误差的大小和正负，与另一次或几次同样的分析所出现的系统误差的大小和正负是相同的，在光电光谱分析中，我们可以根据系统误差这种有规律的特点来探讨以下这种误差产生的原因。
A、组织结构：金属合金分析时标样（包括控样）与分析样品的热处理过程和组织结构的不同，矿石分析时，人工合成标样与天然矿石样品组织结构不同。
B、第三因素干扰：可能有欲测因素干扰谱线重叠现象，也可能由于第三元素存在引起蒸发，激发方面的影响导致谱线强度的改变。
也有可能由于所采用的干扰修正系数不当造成修正过量或不足而影响测定结果。
C、标样或控样的标准值出现偏差。
D、仪器标准化处理不当（除日常进行标准化外，更换透镜，对电极和氩气时，对分析仪器一定要进行标准化）或校准曲线拟合不当或曲线斜率发生变动。
E、氩气纯度，压力，流量以及分析室的室温超出规定范围，或狭缝位置偏移仪器规定值。
光电直读光谱仪在不锈钢检测中的误差分析
而 第 三 元 素 则 会 导 致 技 术 方 面 影 响 ，从 而 改 变 谱 线 强 度 ，也 影 响仪 器 的 精 密 度 ，从 而 导 致 误 差 的产 生 。
１．１ 系统 误差
（２）在 检 测 过 程 中 ， 如 果 能 够 及 时 找 到 偶 然 误 差 产 生 的
系 统 误 差 是 指 在 对 钢 铁 产 品 的 多 次 检 测 中 ， 出 现 的 具 有 原 因 ， 并 通 过 一 定 的 技 术 校 正 手 段 进 行 校 正 ， 就 能 够 最 大 限
摘 要 ：分析检测技 术是钢铁行 业 中保证产 品质 量 的重要手段 ，而光 电直读 光谱仪等先进设备 的 引进 ，更是 打破 了传统 的 手 工分析检 测 的局 限性 ，大幅提 高 了钢铁检测 的准确度 。但在使 用光 电直读 光谱仪 过程 中，还是会 有一些不可避免 的 因素影响 结果 的准确 性 ，给数据 带来一定 的误 差。对光 电直读 光谱仪检测 不锈 钢产生误 差的原 因进行 了分析 ，并有针对性地提 出了如何 控 制 误 差 ，提 高数 据 的 准 确 性 。
一 定 规 律 的 误 差 。 每 一 次 检 测 中系 统 误 差 的 大 小 与 正 负 等 均 度 地 减 小 偶 然 误 差 的 出现 。
相 同 。 在 光 电 直 读 光 谱 仪 检 测 不 锈 钢 的 过 程 中 ，结 合 检 测 的 １．３ 人 为客 观原 因导 致 的误 差
标 准 与 操 作 原 理 ，对 其 系 统 误 差 存 在 的原 因进 行 简 要 分 析 。
（１）人 为 原 因 产 生 的 误 差 对 检 测 结 果 的 影 响 相 对 于 前 两
１．１．１ 组 织 结构
者 来 说 较 大 ， 但 是 人 为 原 因 导 致 的 误 差 是 可 以通 过 一 定 的 手

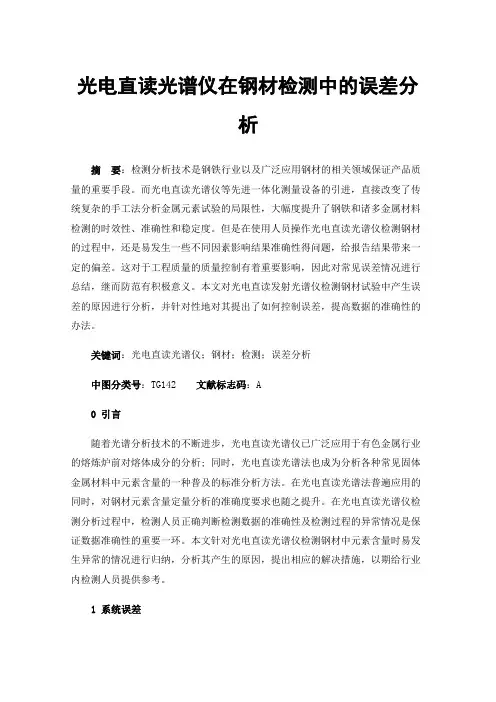

光电直读光谱仪在钢材检测中的误差分析
光电直读光谱仪在钢材检测中的误差分析摘要：检测分析技术是钢铁行业以及广泛应用钢材的相关领域保证产品质量的重要手段。
而光电直读光谱仪等先进一体化测量设备的引进，直接改变了传统复杂的手工法分析金属元素试验的局限性，大幅度提升了钢铁和诸多金属材料检测的时效性、准确性和稳定度。
但是在使用人员操作光电直读光谱仪检测钢材的过程中，还是易发生一些不同因素影响结果准确性得问题，给报告结果带来一定的偏差。
这对于工程质量的质量控制有着重要影响，因此对常见误差情况进行总结，继而防范有积极意义。
本文对光电直读发射光谱仪检测钢材试验中产生误差的原因进行分析，并针对性地对其提出了如何控制误差，提高数据的准确性的办法。
关键词：光电直读光谱仪；钢材；检测；误差分析中图分类号：TG142 文献标志码：A0引言随着光谱分析技术的不断进步，光电直读光谱仪已广泛应用于有色金属行业的熔炼炉前对熔体成分的分析; 同时，光电直读光谱法也成为分析各种常见固体金属材料中元素含量的一种普及的标准分析方法。
在光电直读光谱法普遍应用的同时，对钢材元素含量定量分析的准确度要求也随之提升。
在光电直读光谱仪检测分析过程中，检测人员正确判断检测数据的准确性及检测过程的异常情况是保证数据准确性的重要一环。
本文针对光电直读光谱仪检测钢材中元素含量时易发生异常的情况进行归纳，分析其产生的原因，提出相应的解决措施，以期给行业内检测人员提供参考。
1系统误差系统误差是指在对钢铁产品的多次检测中，出现的具有一定规律的误差。
每一次检测中系统误差的大小与正负等均相同。
在光电直读光谱仪检测钢材的过程中，结合检测的标准与操作原理，对其系统误差存在的原因进行简要分析。
1.1组织结构从钢材金属的组织结构进行分析，钢材成分是复杂的其中中含有多种元素，元素组成等情况会影响钢材的组织结构。
同时，钢材样品在经过热处理的过程中会对其结构产生影响，从而影响检测结果，造成系统误差的出现。
1.2第三元素干扰钢材中被测元素干扰谱线重叠现象可能产生系统误差，而第三元素则会导致技术方面影响，从而改变谱线强度，也会引起系统误差的产生。
直读光谱仪测量误差原因分析

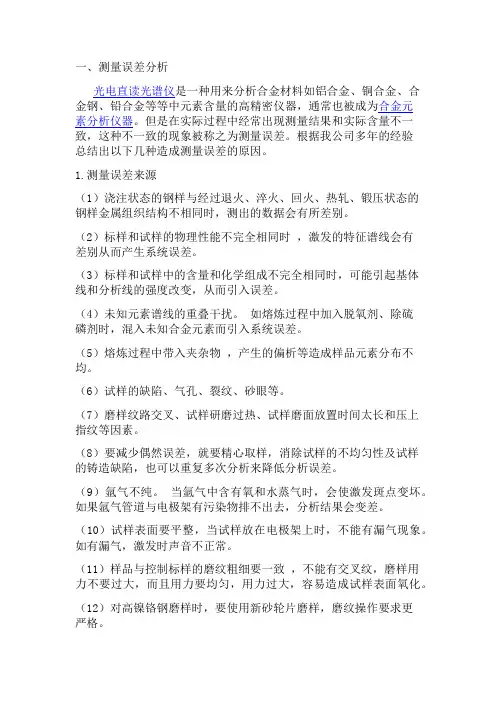

一、测量误差分析光电直读光谱仪是一种用来分析合金材料如铝合金、铜合金、合金钢、铅合金等等中元素含量的高精密仪器，通常也被成为合金元素分析仪器。
但是在实际过程中经常出现测量结果和实际含量不一致，这种不一致的现象被称之为测量误差。
根据我公司多年的经验总结出以下几种造成测量误差的原因。
1.测量误差来源（1）浇注状态的钢样与经过退火、淬火、回火、热轧、锻压状态的钢样金属组织结构不相同时，测出的数据会有所差别。
（2）标样和试样的物理性能不完全相同时，激发的特征谱线会有差别从而产生系统误差。
（3）标样和试样中的含量和化学组成不完全相同时，可能引起基体线和分析线的强度改变，从而引入误差。
（4）未知元素谱线的重叠干扰。
如熔炼过程中加入脱氧剂、除硫磷剂时，混入未知合金元素而引入系统误差。
（5）熔炼过程中带入夹杂物，产生的偏析等造成样品元素分布不均。
（6）试样的缺陷、气孔、裂纹、砂眼等。
（7）磨样纹路交叉、试样研磨过热、试样磨面放置时间太长和压上指纹等因素。
（8）要减少偶然误差，就要精心取样，消除试样的不均匀性及试样的铸造缺陷，也可以重复多次分析来降低分析误差。
（9）氩气不纯。
当氩气中含有氧和水蒸气时，会使激发斑点变坏。
如果氩气管道与电极架有污染物排不出去，分析结果会变差。
（10）试样表面要平整，当试样放在电极架上时，不能有漏气现象。
如有漏气，激发时声音不正常。
（11）样品与控制标样的磨纹粗细要一致，不能有交叉纹，磨样用力不要过大，而且用力要均匀，用力过大，容易造成试样表面氧化。
（12）对高镍铬钢磨样时，要使用新砂轮片磨样，磨纹操作要求更严格。
（13）试样不能有偏析、裂纹、气孔等缺陷，试样要有一定的代表性。
（14）电极的顶尖应具有一定角度，使光轴不偏离中心，放电间隙应保持不变，否则聚焦在分光仪的谱线强度会改变。
多次重复放电以后，电极会长尖，改变了放电间隙。
激发产生的金属蒸气也会污染电极。
所以必须激发一次后就用刷子清理电极。
光电直读光谱仪分析的误差分析
光电直读光谱仪分析的误差分析摘要：随着材料技术的快速发展，企业对材料成分控制有着越来越严苛的要求，而传统的化学方法分析有限、效率低下，显然不利于材料技术的顺利发展。
在此背景下，虽然光电直读光谱仪分析因弥补了化学分析方法的缺陷而被广泛应用，但也易受多种因素制约出现误差。
对此，本文研究了光电直读光谱仪分析的误差，并就其控制措施进行了探讨。
关键词：光电直读光谱仪分析；误差；分析结果在计算机、光电技术等的推动和支持下，光电直读光谱仪分析凭借其操作简单、准确度高、分析面广、速度较快等优势逐渐成为分析材料化学成分的主要方法。
可是在具体实践中，其易受仪器、环境、人为等干扰致使测量结果与材料实际成分不一致，或者多次测量结果不一致，因此研究其分析误差并予以有效解决，以提高分析结果的准确性十分必要。
1.光电直读光谱仪分析的误差分析光电直读光谱仪是指基于金属试样与电极之间发生的电弧或电火花放电，对其生成的辉线光谱予以光电测定，进而实现定量元素含量的分析方法。
相对而言，其有着速度快、灵敏度高、便于操作、分析范围广、误差小以及自动化程度高的显著优势，故冶金铸造、金属机械加工、建筑材料、石油化工等诸多领域均有所涉及[1]。
但光电直读光谱仪分析在实际使用中，所得分析结果与元素真实含量可能存在一定的误差，具体分析如下：1.1.系统误差分析系统误差即在试验条件一定的情况下，因单个或若干个因素以一定的规律发生作用而引发的误差，该值越小，分析结果就越正确。
实践分析，其与标准样品与分析试样不同的组织状态、含有第三元素、光谱标样自身误差、氩气不纯、工作条件变化、未知谱线重叠、电源电压、透镜、钨电极等诸多因素有关。
但经发现误差和找出原因后，可予以有效的校正或避免。
1.2.偶然误差分析偶然误差是指因相关因素发生随机波动而引发的可相互抵偿且无规律的误差，因其时大时小、时正时负，故其决定了分析结果的精密度。
经验表明，试样成分组织结构和分布不均、厚度较薄或太薄、表面平整度差、存在气孔或裂纹缺陷等均可能引发偶然误差。
直读光谱仪最大允许误差
直读光谱仪最大允许误差1.引言1.1 概述直读光谱仪是一种用于测量和分析光谱的科学仪器，它可以将光信号传感器转化为电信号，并通过一系列的分析和处理步骤，得出样品的光谱特征。
直读光谱仪广泛应用于各个领域，如化学、物理、生物等，具有高灵敏度、高分辨率和快速测量等优点。
在进行光谱测量时，准确性是至关重要的。
直读光谱仪的最大允许误差是指该仪器在测量中可以接受的最大误差范围。
准确地控制允许误差可以确保所测得的光谱数据的可靠性和可信度。
直读光谱仪最大允许误差的确定是基于实际测量需求和仪器的性能参数来进行的。
误差的大小取决于多个因素，包括仪器的精度、分辨率、信噪比、温度稳定性以及进样量等。
本文将重点研究直读光谱仪最大允许误差的重要性和其影响因素。
通过深入的研究和分析，我们可以为直读光谱仪的使用者提供关于允许误差的参考标准，并探讨其对光谱测量结果的影响。
这将有助于优化和改进直读光谱仪的测量性能，提高其在各个领域中的应用效果。
接下来的章节将对直读光谱仪的定义和工作原理进行详细介绍，以帮助读者更好地理解直读光谱仪最大允许误差的重要意义和影响因素。
最后，我们将总结结论，讨论直读光谱仪最大允许误差的实际应用和未来的研究方向。
1.2文章结构1.2 文章结构本文将分为三个主要部分进行讨论。
第一部分是引言，我们将对直读光谱仪的概述进行简要介绍，并说明本文的目的。
第二部分将详细讨论直读光谱仪的定义和工作原理，包括其使用的技术和原理机制。
最后一部分是结论，我们将强调直读光谱仪最大允许误差的重要性，并分析影响该误差的各种因素。
在引言部分，我们将提出直读光谱仪在光谱分析领域的重要性，并介绍其在实际应用中的广泛应用。
我们还将概述本文的目的，即研究直读光谱仪的最大允许误差及其影响因素。
在正文部分，我们将详细介绍直读光谱仪的定义和工作原理。
首先，我们将解释直读光谱仪是什么以及它的基本组成部分。
然后，我们将详细描述直读光谱仪的工作原理，包括信号采集、数值处理等关键步骤。
光电直读光谱仪故障排除方法
光电直读光谱仪故障排除方法光电直读光谱仪是一种非常重要的科学研究和工业生产中的测试仪器，能够帮助我们检测和分析物质的光学特性，但是当出现故障时，需要及时排除，以确保测试结果的准确性和可靠性。
本文将介绍光电直读光谱仪常见的故障和排除方法。
故障1：噪声过大光电直读光谱仪的噪声过大可能会对测试结果产生较大的影响，因此需要及时排查和解决。
常见的噪声过大的原因有：1.光源或检测器的杂散光过大2.光源或检测单元的失调3.光纤线路的损坏或松动针对上述原因，我们可以采取如下排除方法：1.调整光源和检测器的位置，减少杂散光的产生。
2.检查光源和检测器的性能，并调整其参数，如增益、灵敏度等。
3.检查光纤线路，重新连接或更换短路线。
故障2：信号失真光电直读光谱仪在使用过程中，有时会出现信号失真的情况，直接影响测试结果的准确性。
常见的信号失真的原因有：1.光纤内部污染或损坏2.系统温度变化引起的信号漂移3.光谱仪光路部件失调针对上述原因，我们可以采取如下排除方法：1.检查光纤是否有损坏或污染，如果有，及时进行清洗或更换。
2.如果信号漂移是由系统温度变化引起的，可以采取保温措施，并调整光谱仪参数使之稳定。
3.检查光谱仪光路的部件是否失调，及时进行调整或更换短路线。
故障3：测量值偏移光电直读光谱仪在长时间使用后，有时会出现测量值偏移的情况，此时需要及时进行排查和修复。
常见的测量值偏移的原因有：1.光谱仪所在环境影响2.光纤线路长度的影响3.光谱仪校准参数失调针对上述原因，我们可以采取如下排除方法：1.避免光谱仪被放置在环境中受到外部干扰。
2.保证光纤线路的长度相同，如果长度不同，需要进行校准处理。
3.重新校准光谱仪参数，确保其准确性。
结论光电直读光谱仪在使用过程中可能会出现一些故障，我们应该及时采取排除措施，以确保测试结果的准确性和可靠性。
根据故障的不同原因，我们可以选择不同的排除方法。
另外，在日常使用中，也应该注意对光谱仪的保养和维护，避免出现基本故障的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、测量误差分析
光电直读光谱仪是一种用来分析合金材料如铝合金、铜合金、合金钢、铅合金等等中元素含量的高精密仪器，通常也被成为合金元
素分析仪器。
但是在实际过程中经常出现测量结果和实际含量不一致，这种不一致的现象被称之为测量误差。
根据我公司多年的经验
总结出以下几种造成测量误差的原因。
1.测量误差来源
（1）浇注状态的钢样与经过退火、淬火、回火、热轧、锻压状态的
钢样金属组织结构不相同时，测出的数据会有所差别。
（2）标样和试样的物理性能不完全相同时，激发的特征谱线会有
差别从而产生系统误差。
（3）标样和试样中的含量和化学组成不完全相同时，可能引起基体
线和分析线的强度改变，从而引入误差。
（4）未知元素谱线的重叠干扰。
如熔炼过程中加入脱氧剂、除硫
磷剂时，混入未知合金元素而引入系统误差。
（5）熔炼过程中带入夹杂物，产生的偏析等造成样品元素分布不均。
（6）试样的缺陷、气孔、裂纹、砂眼等。
（7）磨样纹路交叉、试样研磨过热、试样磨面放置时间太长和压上
指纹等因素。
（8）要减少偶然误差，就要精心取样，消除试样的不均匀性及试样
的铸造缺陷，也可以重复多次分析来降低分析误差。
（9）氩气不纯。
当氩气中含有氧和水蒸气时，会使激发斑点变坏。
如果氩气管道与电极架有污染物排不出去，分析结果会变差。
（10）试样表面要平整，当试样放在电极架上时，不能有漏气现象。
如有漏气，激发时声音不正常。
（11）样品与控制标样的磨纹粗细要一致，不能有交叉纹，磨样用
力不要过大，而且用力要均匀，用力过大，容易造成试样表面氧化。
（12）对高镍铬钢磨样时，要使用新砂轮片磨样，磨纹操作要求更
严格。
（13）试样不能有偏析、裂纹、气孔等缺陷，试样要有一定的代
表性。
（14）电极的顶尖应具有一定角度，使光轴不偏离中心，放电间隙
应保持不变，否则聚焦在分光仪的谱线强度会改变。
多次重复放电
以后，电极会长尖，改变了放电间隙。
激发产生的金属蒸气也会污
染电极。
所以必须激发一次后就用刷子清理电极。
（15）透镜内表面常常受到来自真空泵油蒸气的污染，外表面受到分析时产生金属蒸气的附着，使透过率明显降低，对波长小于200nm的碳、硫、磷谱线的透过率影响更显著，所以聚光镜要进行定期清理。
（16）真空度不够高会降低分析灵敏度，特别是波长小于 200nm
的元素更明显，为此要求真空度达0.05mmHg。
（17）出射狭缝的位置变化受温度的影响最大，因此保持分光室内
恒温30℃很重要，还要求室内温度保持一致，使出射狭缝不偏离正常。
（18）室内温度的升高会增加光电倍增管的暗电流，降低信噪比。
湿度大容易导致高压元件发生漏电、放电现象，使分析结果不稳定。
