主动配电网中的需求侧响应
一步削减负荷的激励的不足。更新周期是确定电价体系时的一个重要考虑因
素。
2015/8/3
03需求侧响应分类
3.2基于价格的需求侧响应 尖峰电价(critical peak pricing，CPP)
尖峰电价是在分时电价和实时电价的基础上发展起来的一种动态电价机 制，其主要思想是在分时电价上叠加尖峰费。
2015/8/3
02需求侧响应基本概念
需求侧管理（Demand Side Management，DSM）是指通过采取 有效措施,引导电力用户优化用电方式,提高终端用电效率,优化资源配 置,改善和保护环境,实现最小成本电力服务所进行的用电管理活动的 总称。
能效项目
——设备 ——用户用电习惯
需求侧管理
节能项目
单纯的节约能源
需求侧响应 ——互动
2015/8/3
02需求侧响应基本概念
什么是需求侧响应？
广义的需求侧响应(Demand Response)指电力用户根据 价格信号或通过激励， 改变固有习惯用电模式的行为.
2015/8/3
03需求侧响应分类
根据需求侧响应参与市场类型的不同 需求响应大致分为两类——基于价格的需求响应和基于激励的需求响应
2015/8/3
参考文献
[1]王蓓蓓. 面向智能电网的用户需求响应特性和能力研究综述[J]. 中 国电机工程学报,2014,22:3654-3663. [2]陈俊生. 面向智能用电的需求响应技术及家庭用户用电策略研究[D]. 重庆大学,2014. [3]董萌萌. 基于峰谷电价的需求响应效果评价[D].华北电力大学,2014 [4]徐丙垠，李天友，薛永端．主动配电网还是有源配电网?[J]．供用 电，2014，01：18-21． [5]范明天，张祖平．主动配电网规划相关问题的探讨[J]．供用电， 2014，01：22-27．
2015/8/3
01主动配电网概述
1.2定义
主动配电网（Active Distribution Network，ADN）的概念：
ADN是通过使用先进的自动控制、高级测量系统、电力电子及信息 通信技术等先进技术对各类DER（包括分布式电源、分布式储能、 柔性负荷等）进行灵活控制、主动网络管理和需求侧管理，从而具 备复杂潮流控制及电网-用户双向互动能力的新型配用电系统。
2015/8/3
03需求侧响应分类
3.3项目参与方式
基于激励的需求响应项目以一对一合同的形式约定了用户参与项目的权利和义务； 基于电价的需求响应项目的参与方式比较灵活，产生了以下两种用户参与方式：
Opt-in方式：在基于电价的需求响应的项目下，消费者参与方式比较灵活，
可以自愿选择参与某个电价项目，在结算阶段按照实际消费电力水平和其选择的电价 方案进行计费，对于其他没有参加的用户则执行缺省电价
主动配电网
双向通信，覆盖面积广， 集成、自愈、互动、优化、兼容 考虑源-网-荷协调规划、规划运 行一体化技术，引入动态规划与 随机规划 通过对各种可控资源进行主动控 制，实现配电网故障恢复和优化 运行 分层分布式管理，新增需求侧管 理 智能化程度高
综合规划技术
运行与控制技术
情况下，对配电网进行控制， 控制方式较被动 基于潮流单向流动进行被动 管理 智能化程度低
主动配电网中的需求侧响应
华北电力大学
输配电研究所
李玟萱
2015/8/3
01 02
03 04
主动配电网概述
需求侧响应基本概念 需求侧响应分类 项目实例
2015/8/3
01主动配电网概述
1.1背景
分布式能源供电系统
电能质量；经济性；安全性 微电网 客户电网；用户互动；延伸 主动配电网
配电网发展不同阶段
目标：尽可能降低峰荷，提高谷荷，降低峰谷差，提高电力系统的负荷
率，从而提高电力系统运行的稳定性。
2015/8/3
03需求侧响应分类
3.2基于价格的需求侧响应 实时电价(real-time pricing，RTP)
实时电价是一种动态定价机制，其更新周期可以达到1小时或者更短，通 过将用户侧的价格与电能供给市场的出清电价联动，可以精确反映每天各时 段供电成本的变化并有效传达电价信号。 实时电价能够弥补分时电价当系统出现短期容量短缺时不能给予用户进
2015/8/3
03需求侧响应分类
3.2基于价格的需求侧响应
基于价格的需求侧响应是指用户响应零售电价的变化并相应地 调整用电需求，参与DSM。
2015/8/3
03需求侧响应分类
3.2基于价格的需求侧响应
基于价格的响应
分时 电价 TOU
2015/8/3
实时 电价 RTP
尖峰 电价 CPP
03需求侧响应分类
尖峰电价的思想是实施机构预先公布尖峰事件的时段设定标准(如系统紧
急情况或者电价高峰时期)以及对应的尖峰费率，在非尖峰时段执行分时电价 (用户还可以获得相应的电价折扣)，在尖峰时段执行尖峰费率，并提前一定的
时间通知用户(通常为1天以内)，用户既可做出相应的用电计划调整，也可通
过高级电表来自动响应尖峰电价。
需求侧响应
基于激励
2015/8/3
基于价格
03需求侧响应分类
3.1基于激励的需求侧响应
基于激励的需求响应是实施机构通过制定确定性的或者随时间
变化的政策以激励用户在系统可靠性受到影响或者电价较高时及时响
应并削减负荷
2015/8/3
03需求侧响应分类
3.1基于激励的需求侧响应 直接负荷控制(direct load control，DLC) 可中断负荷(interruptible load，IL) 需求侧竞价(demand side bidding，DSB)
3.2基于价格的需求侧响应 分时电价(time-of-use pricing，TOU)
分时电价是一种可以有效反映电力系统不同时段供电成本差别的电价机 制，峰谷电价、季节电价和丰枯电价等是其常见的几种形式。 需要说明的是，分时电价的一种改进形式是负荷选择。参与峰荷选择措 施的用户，可以根据不同的负荷时段的电价水平选择负荷削减量、削减时间、 提前通知时间等。
2015/8/3
03需求侧响应分类
3.1基于激励的需求侧响应 容量/辅助服务计划(capacity/ancillary service program，CASP)
容量市场/辅助服务是指用户提供削减负荷作为系统备用，替代传统发电 机组或提供资源的一种形式。 容量市场项目的参与者除了要有在要求的时候削减负荷的承诺，同时还 要证明其有能力保证这种削减的随时可得性和可持续性。
需求侧投标竞价是需求侧资源参与电力市场竞争的一种实施机制，它使 用户能够通过改变自己的用电方式，以投标的形式主动参与市场竞争并获得 相应的经济利益，而不再单纯是价格的接受者。 供电公司、大用户可以直接参与需求侧投标，而小型的分散用户可以通 过第三方的综合负荷代理机构间接参与需求侧投标。
2015/8/3
直接负荷控制指在系统用电高峰时段由直接负荷控制机构通过远程控制 装置关闭或者控制用户用电设备的方式。 适用于居民用户和小型商业用户，所控制的主要是一些短时间停电并不 严重影响其供电服务质量的用电设备。
2015/8/3
03需求侧响应分类
3.1基于激励的需求侧响应 可中断负荷(interruptible load，IL)
调度时间 表优化 功率电压测量
分布指令
2015/8/3
瞬时功率 平衡测量
总结 主动配电网将为未来可再生能源的大量接入以及电动 汽车的大量使用提供解决的途径，而需求响应技术体现了 主动配电网管理的多元化，方便用户和网络管理者进行信 息交互，这将鼓励多方参与，促进技术进步，使得电力市 场进一步放开，最终使得主动配电网的管理更加灵活、方 便。我国主动配电网的发展还处于初期阶段，需要不断借 鉴国外先进的理念和技术来发展我国的智能电网。
可中断负荷是根据供需双方事先的合同约定，在电网高峰时段由可中断 负荷实施机构向用户发出中断请求信号，经用户响应后中断部分供电的一种 方法。 对用电可靠性要求不高的用户，可减少或停止部分用电避开电网尖峰， 并且可获得相应的中断补偿。 适用于大型工业和商业用户
2015/8/3
03需求侧响应分类
3.1基于激励的需求侧响应 需求侧竞价(demand side bidding，DSB)
也有研究认为：利用 opt-out 的项目参与方式可以实现 70~90%的 参与率，而 opt-in 的方式则只能实现 10~30%
2015/8/3
03需求侧响应分类
3.3项目参与方式 2）对用户的响应能力产生影响从而影响整个项目的转移负荷水平
16% 8%
Opt-in Opt-out
大企业 opt-in RTP
居民用户和中 小企业 opt-out CPP/TOU和 RTP
峰荷削减
2015/5技术支撑
信息反馈技术：户内电能显示器、基于网站的电能管理平台，
纸质的邮寄信件或者电子email 邮件
信息展现技术：随电价不同变换颜色的能量球或者价格灯，email或者电话通知
03需求侧响应分类
3.1基于激励的需求侧响应 紧急需求响应(emergency demand response，EDR)
紧急需求响应是指用户为应对突发情况下的紧急事件，根据电网负荷调 整要求和电价水平发生响应而中断电力需求的一种方式。 当资源侧被要求削减负荷，并且得以证实，资源侧将获得固定数额的补 偿或者所处实时节点边际电价的经济补偿。
Opt-out方式：电力公司强制规定所有用户缺省参加某个电价项目，按照
该电价项目的规定方式进行电费结算，除非某些用户签订合同主动提出退出该方案， 则执行固定电价。
2015/8/3
03需求侧响应分类
3.3项目参与方式 1）对于项目参与率的影响
新能源电力系统中需求侧响应关键问题及未来发展探讨
新能源电力系统中需求侧响应关键问题及未来发展探讨摘要：社会供电作为整体资源能源消耗的一个重要部分，减少这一项目的能源资源消耗可以最大限度的降低污染能源和非再生能源的使用量，保护自然环境和生态平衡。
在下文当中，笔者将对新能源电力系统中需求侧响应关键问题与其未来的发展进行研究分析，提高新能源电力系统供电的稳定性和供电质量。
关键词：新能源供电；供电质量；侧响应系统；关键问题；技术发展所谓新能源电力系统的侧响应系统就是指智能控制系统、自动化控制系统、通信系统等依托于先进技术建立起来的辅助电力系统运行的相关系统。
侧响应系统的使用可以提高新能源电力系统供电的安全性、系统的可控性和自动化程度，但这类系统的接入会影响电力系统本身的供电质量和品质，如果能够采取更为有效的方案解决需求侧响应系统的相关应用问题，就可以全面发挥其优势，提高新能源发电系统的运行效率和运行质量。
一、新能源电力系统特点分析新能源电力系统所采用的发电能源是清洁的可再生能源，比如风能、太阳能等。
新能源电力系统的使用优化了社会发电能源结构，降低了社会用电对环境的影响，但从系统的实际应用效果来看，还存在一些问题，例如受自然因素影响作用大、相关技术还不够成熟等等。
总体来说，新能源发电系统具有以下几个较为明显的特点：（一）双侧随机性传统电力系统的规划设计主要受到用电负荷的影响，这也是系统设计和控制调节的主要考虑因素。
但是新能源发电系统具有明显的间歇性，所以，无论是供电方面，还是电力需求方面，该类系统都有明显的随机性特点，也就是双侧随机性。
新能源发电系统在设计时，不仅要考虑到供电需求，还需要考虑到发电能源供应方面的特点，其控制与管理也需要考虑到上述两点。
（二）不可控性新能源发电系统，如风能发电，太阳能光伏发电等，受自然因素影响严重，而且系统设备比较多，设备分布较为分散，且广泛，控制要求高，存在很多的潜在的干扰因素。
因此，对系统的任何操作和调节，都可能受到某种因素的影响，比如光照流失、风力不足、生物因素等等，因此该系统具有强烈的不可控性，系统稳定性比较低，安全风险也比较高。
电力需求侧响应 蓄电池技术
电力需求侧响应蓄电池技术电力需求侧响应和蓄电池技术是当前电力领域中备受关注的话题。
随着能源消费的增长和能源结构的不断调整，电力需求侧响应和蓄电池技术的应用将对电力系统的安全、稳定和可持续发展产生深远影响。
本文将重点介绍电力需求侧响应和蓄电池技术的相关概念、应用和未来发展趋势。
一、电力需求侧响应的概念及重要性电力需求侧响应是指通过采取一系列技术和管理手段，调整和优化终端用户的用电行为，以实现对电力系统的调峰削峰，提高能源利用效率，减少电力系统运行成本的一种手段。
随着能源消费方式的转变和能源结构的调整，电力需求侧响应逐渐成为调节电力供需平衡的重要手段。
通过电力需求侧响应，可以有效应对电力系统的负荷波动，提高系统的稳定性和可靠性，降低系统的运行成本，促进清洁能源的有效利用。
二、蓄电池技术的概念及应用现状蓄电池技术是指利用电化学原理将电能进行储存，待需要时再将储存的电能释放供电的一种技术。
随着可再生能源的快速发展和电动汽车的普及，蓄电池技术得到了广泛关注和应用。
在电力系统中，蓄电池技术可以用于储能调峰，提高电力系统的灵活性和可调度性，解决清洁能源波动性大、间歇性强的问题。
在分布式电源和微网领域，蓄电池技术也扮演着重要角色，可以实现在自给自足模式下的能源储存和供应。
三、电力需求侧响应与蓄电池技术的结合应用电力需求侧响应与蓄电池技术的结合应用可以实现较好的协同效应，促进电力系统的安全可靠运行。
通过引入蓄电池技术，可以实现电力需求侧的储能调峰，提高用电效率，降低高峰时段的用电成本，减少对传统火力发电厂的依赖。
结合智能电网技术，可以实现对储能系统的精准调度和控制，最大程度地发挥蓄电池技术的潜力，提高电网的供电质量和稳定性。
四、未来发展趋势与展望电力需求侧响应与蓄电池技术的结合应用具有广阔的发展前景。
随着能源互联网的逐渐成熟和清洁能源的快速发展，电力需求侧响应和蓄电池技术将更加深度地融入电力系统中，为建设智能、高效、可持续的能源体系提供技术支持。
需求响应的主动配电网优化调度研究
需求响应的主动配电网优化调度研究摘要：在现代社会中，由于清洁能源增长的速度相对较快，在配电网中大规模接入了分布式电源，导致传统电网出现了短路电流增大以及供电可靠性降低等问题。
主动配电网的出现是必然趋势，主动配电网具有较强的时序性，能够通过存储能源，协调控制源荷，将配电网消纳分布式电源的能力进一步提高，推动了配电网的低碳、经济运行。
而在现代社会通过对主动配电网进行优化调度，更能提高配电网运行的安全性，因此对其进行研究具有十分重要的意义。
关键词：需求响应；主动配电网；优化调度引言目前，由于能源日益枯竭，人们逐渐认识到环保的重要性，可再生清洁能源在社会发展中发挥了重要的作用。
近年来，可再生能源分布式发电(distributedgeneration，DG)发展迅猛，为提高新能源消纳、引导“源-网-荷-储”良性互动、提升配电网优化运行水平，众多学者针对主动配电网的规划、调控运行、自愈、可靠性等方面展开了大量研究。
优化调度方面，在日前阶段预先考虑日内情形，用枚举法来处理电价与光荷的不确定性，研究了有载分接开关与储能的日前调度问题；有学者提出一种全局集中优化与区域分散自治相结合的ADN协调控制方法，全局优化给出各区域交换功率计划值，区域自治则基于反馈控制器调节元件出力、进而实现实时校准，但未考虑ADN无功资源；有学者提出一种基于多代理的ADN两阶段调度策略，日前实行经济调度，日内调节自治区域内的可控DG有功来进行滚动修正，然而未能有效解决电压越限问题；有学者引入半不变量法随机潮流，在ADN日前调度中计及风光荷多重预测误差引起的越限风险，在日前阶段同时考虑调度经济性与安全性。
当前，制约新能源大规模集成入配电网的主要瓶颈在于绿色DG出力间歇波动影响配电网的功率平衡与电压合格。
功率不平衡可借由可控DG调节、需求侧管理与上级大电网功率支撑等手段来应对；而电压越限问题则需要发挥ADN的无功资源优势，在日内运行中跟踪新能源波动，实施有功-无功联合调整、无功就地分散双向补偿，从而避免电压越限。
基于用户侧需求响应的主动配电网短期负荷预测
• 96•ELECTRONICS WORLD ・探索与观察基于用户侧需求响应的主动配电网短期负荷预测广东电网公司佛山供电局 于浩祺本文针对主动配电网下新型负荷的特性，提出了一种基于用户侧需求响应的主动配电网短期负荷预测方法。
从用户侧需求响应出发，根据主动配电网中新型负荷的特性，将其按照用户响应类型分别提出相应负荷模型及其负荷预测方法。
实例应用证明了该方法预测效果好、精度高。
随着分布式电源在配电网大规模并网，新型负荷用户侧陆续接入，促使现有配电网寻找全新的配电网优化解决方案，主动配电网(active distribution network ，ADN)应运而生。
被动配电网的负荷预测方法不再适用于主动配电网，需结合主动配电网的新型负荷等影响因素，研究适用于ADN 的负荷预测方法（Sustainable Energy Reviews,2013,18:64-72）。
文献（钟清,孙闻,余南华,等.主动配电网规划中的负荷预测与发电预测[J].中国电机工程学报,201,19:3050-3056）提出了考虑不同类型用户参与比例提出了动态电价机制下的负荷预测思路；文献（Paoletti S,Casini M,Giannitrapani A,et al.Load forecasting for active distribution networks[C].2nd IEEE PES International Conference and Exhibition on Innovative Smart Grid Techno logies,Manchester,UK,2011:1-6）提出将ADN 的负荷按照负荷参与电网调度程度进行分类的中长期负荷预测方法思路。
以上文献均未对ADN 短期负荷预测提出明确而有效的方法。
针对以上研究情况，可从用户侧需求响应出发，根据主动配电网中新型负荷的特性，将其按照用户响应类型分别提出相应负荷模型。

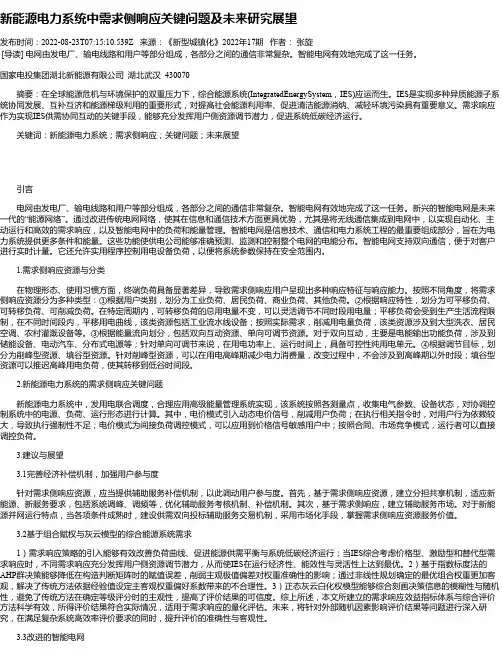

新能源电力系统中需求侧响应关键问题及未来研究展望
