汽车检测技术与设备概述
汽车检测与维修技术课件
使用专业设备检测汽车的前照灯、转向灯、刹车灯等灯光 设备的发光强度、光束照射位置和角度等参数，确保其符 合行车安全要求。
车轮定位检测
采用四轮定位仪，检测汽车车轮的定位参数如主销后倾角 、主销内倾角、车轮外倾角等，以确保汽车行驶的稳定性 和安全性。
保障措施与建议
01
建立完善的检测制 度
制定详细的汽车检测流程和标准 ，确保检测工作的规范化和标准 化。
仪器检测
使用故障诊断仪器对车辆进行检测，读取故 障码和数据流，分析故障原因。
初步检查
观察车辆外观、各总成机构有无异常，检查 油液、轮胎等使用状况。
故障确认与排除
根据检测结果，确认故障部位和原因，采取 相应措施进行排除。
常见故障类型及排除方法
发动机无法启动
检查蓄电池电压、启动系统 、点火系统、供油系统等，
、喷油器堵塞等，逐一排查并维修。
自动变速器换挡冲击
02
分析可能原因如电磁阀故障、传动系统磨损等，结合检测仪器
进行维修。
车辆行驶中突然熄火
03
检查燃油系统、点火系统等，结合故障现象进行维修。
04
汽车维修技术探讨
汽车维修基本原则和步骤
安全性原则
在维修过程中，必须确保维修人员、 车辆和周围环境的安全，采取必要的 防护措施。
汽车检测与维修技 术课件
contents
目录
• 汽车检测与维修技术概述 • 汽车检测系统介绍 • 汽车故障诊断与排除策略 • 汽车维修技术探讨 • 环保与安全性能检测及保障措施 • 总结与展望
01
汽车检测与维修技术概述
汽车检测与维修技术重要性
01
保障行车安全
通过定期检测和维修，确保汽车 各项性能指标符合安全标准，降
《汽车检测与诊断技术》教学教案
《汽车检测与诊断技术》教学教案第一章：汽车检测与诊断技术概述1.1 教学目标了解汽车检测与诊断技术的定义、作用和意义。
掌握汽车检测与诊断技术的基本原理和方法。
了解汽车检测与诊断技术的发展趋势。
1.2 教学内容汽车检测与诊断技术的定义和意义。
汽车检测与诊断技术的基本原理和方法。
汽车检测与诊断技术的发展趋势。
1.3 教学方法采用讲授法，讲解汽车检测与诊断技术的定义、作用和意义。
采用案例分析法，介绍汽车检测与诊断技术的应用实例。
采用小组讨论法，探讨汽车检测与诊断技术的发展趋势。
1.4 教学资源教材：《汽车检测与诊断技术》。
课件：汽车检测与诊断技术的基本原理和方法。
案例资料：汽车检测与诊断技术的应用实例。
1.5 教学评估课堂问答：了解学生对汽车检测与诊断技术的定义、作用和意义的理解程度。
小组讨论：评估学生对汽车检测与诊断技术的发展趋势的探讨情况。
第二章：汽车检测设备与仪器2.1 教学目标了解汽车检测设备与仪器的分类和功能。
掌握汽车检测设备与仪器的工作原理和使用方法。
了解汽车检测设备与仪器的发展趋势。
2.2 教学内容汽车检测设备与仪器的分类和功能。
汽车检测设备与仪器的工作原理和使用方法。
汽车检测设备与仪器的发展趋势。
2.3 教学方法采用讲授法，讲解汽车检测设备与仪器的分类和功能。
采用实验演示法，展示汽车检测设备与仪器的工作原理和使用方法。
采用小组讨论法，探讨汽车检测设备与仪器的发展趋势。
2.4 教学资源教材：《汽车检测与诊断技术》。
课件：汽车检测设备与仪器的分类和功能。
实验设备：汽车检测设备与仪器。
2.5 教学评估课堂问答：了解学生对汽车检测设备与仪器的分类和功能的掌握程度。
实验报告：评估学生对汽车检测设备与仪器的工作原理和使用的理解程度。
第三章：汽车故障诊断方法3.1 教学目标了解汽车故障诊断方法的分类和原理。
掌握常见汽车故障诊断方法的操作步骤。
了解汽车故障诊断方法的发展趋势。
3.2 教学内容汽车故障诊断方法的分类和原理。
试析汽车检测技术及设备的发展趋势
技术改造试析汽车检测技术及设备的发展趋势温宝伟（华晨雷诺金杯汽车有限公司，辽宁 沈阳110000）摘 要：汽车检查技术的发展在很大程度上取决于汽车技术的发展。
在汽车开发的初期，当时采用的主要方法是由经验丰富的维修人员检查汽车的故障，然后进行有效的维修。
也就是过去人们常说的“望”、“闻”、“切”的方式。
如今，科学技术取得了长足的进步，特别是计算机技术的发展，极大地促进了汽车检测技术的发展。
如今，人们可以使用各种先进的仪器进行高精度的全面检查。
汽车综合性能测试是指在使用阶段检测汽车技术状况的技术。
关键词：汽车；检测技术；设备引言目前的车辆检测技术可以全方位检测汽车，及时发现汽车的安全隐患。
通过对国内外汽车检测技术的发展和比较，我国汽车检测技术的发展相对较晚，但随着科技的不断融合和创新，通过不断更新设备，可以精确地检查车辆以满足当前车辆用户的需要。
本文总结了车辆检测技术和设备的发展，分析了车辆检测在数据传输技术、四轮定位技术、排放检测技术三个方面，以及车辆检测技术和设备的发展趋势。
1.汽车检测设备种类汽车检测设备一般包括发动机检测设备、电气检测设备、结构检测设备、综合控制检测设备、汽车底盘检测设备等，车辆可以通过不同的设备进行专门测试，并且可以及时检测到问题。
发动机检测设备包括气缸压力显示表、气缸漏气分析、发动机转速计、发动机性能分析仪、发动机温度检测表和发动机预实验检测装置；电子检测装置包括电池检测仪器、光检测仪器和综合电气检测设备；结构检测设备包括轴重计、车身悬架校准仪、车身悬架装置间隙检测仪，车身侧滑检测分析仪、车辆结构自动检测系统等；集成控制和测试设备，包括万用表、示波器、解码仪等；车辆底盘检测设备包括四轮定位仪、制动检测站、车身平衡仪、底盘功率检测器、变速器检测器等。
在汽车发生故障的情况下，汽车的零件和系统可以通过测试设备在各个方向进行测试，并且可以测试系统连接强度，并及时发现汽车的潜在问题，随着技术的不断整合，将生产专业设备来测试汽车的质量。

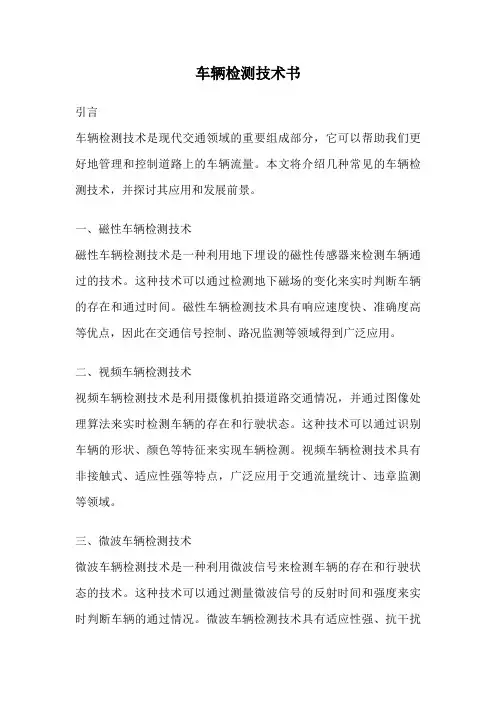

车辆检测技术书
车辆检测技术书引言车辆检测技术是现代交通领域的重要组成部分，它可以帮助我们更好地管理和控制道路上的车辆流量。
本文将介绍几种常见的车辆检测技术，并探讨其应用和发展前景。
一、磁性车辆检测技术磁性车辆检测技术是一种利用地下埋设的磁性传感器来检测车辆通过的技术。
这种技术可以通过检测地下磁场的变化来实时判断车辆的存在和通过时间。
磁性车辆检测技术具有响应速度快、准确度高等优点，因此在交通信号控制、路况监测等领域得到广泛应用。
二、视频车辆检测技术视频车辆检测技术是利用摄像机拍摄道路交通情况，并通过图像处理算法来实时检测车辆的存在和行驶状态。
这种技术可以通过识别车辆的形状、颜色等特征来实现车辆检测。
视频车辆检测技术具有非接触式、适应性强等特点，广泛应用于交通流量统计、违章监测等领域。
三、微波车辆检测技术微波车辆检测技术是一种利用微波信号来检测车辆的存在和行驶状态的技术。
这种技术可以通过测量微波信号的反射时间和强度来实时判断车辆的通过情况。
微波车辆检测技术具有适应性强、抗干扰能力强等特点，被广泛应用于高速公路收费系统、智能停车场等场景。
四、红外线车辆检测技术红外线车辆检测技术是一种利用红外线传感器来检测车辆的存在和行驶状态的技术。
这种技术可以通过测量红外线信号的反射和吸收情况来实时判断车辆的通过情况。
红外线车辆检测技术具有灵敏度高、适应性强等特点，在智能交通系统、车辆自动驾驶等领域得到广泛应用。
五、声波车辆检测技术声波车辆检测技术是一种利用声波传感器来检测车辆的存在和行驶状态的技术。
这种技术可以通过测量声波信号的传播时间和强度来实时判断车辆的通过情况。
声波车辆检测技术具有非接触式、精度高等特点，被广泛应用于车辆计费系统、交通信号控制等场景。
结论车辆检测技术在现代交通管理中起着至关重要的作用。
随着科技的不断进步，车辆检测技术也在不断发展和创新。
我们相信，在不久的将来，车辆检测技术将会更加智能化、高效化，为我们的出行带来更大的便利和安全。
汽车检测设备概述
全部部件。
⑵上下回转机构：
①光接受箱作上下回转； ②光接受箱作左右回转。 2 立柱和底座 ①支承光接受箱； ②使光接受箱在水平方向（沿 导轨）作左右移动。 ； ③使光接受箱在垂直方向（沿 立柱）作上下移动。
显示面板
按键 光接收箱
方立柱
追光装置 圆立柱
底箱
（1）光接受箱结构 ①大透镜：对前照灯的光束进行会聚。 ②半反射镜：将会聚后的光束分成二路，一路到达光
F=a+Bv
⑵消除系统误差，改善设备或测量系统的正 确
度。 二、检定 ⑴评定计量器具的计量性能，确定计量器具
是 否符合法定要求。 三、标定与检定区别 1、目的不同； 2、实施时间不同； ⑴标定时间
检测设备修理后； 新购设备在使用前； 固定式检验设备在移装后； 日常设备检查或者设备期间核查发现有异常时； 每次设备检定前。 ⑵检定时间 按周期进行，（每年一次）； 以下特殊情况下要重新进行检定。 ①检测设备修理后； ②新购设备在使用前； ③固定式检验设备在移装后； ④日常设备检查或者设备期间核查发现有异常时。
②差动变压器式。
第二节 侧滑检验台保养 一、保养内容 1、每天
使用前清除检验台盖板、滑板上的油水、泥、砂 等杂物，检查活动滑板运动是否灵活。 2、每三月 ⑴检查联杆机构的工作状态，各接触部位不得有移 动和窜动等不良现象。 ⑵检查测量机构的杠杆及回位情况，如果杠杆动作 不够灵活，需进行清洁与润滑。 ⑶调整回位弹簧拉力。
第二章 侧滑检验台
第一节 侧滑检验台结构 一、侧滑检验台的结构 （一）双板联动侧滑检验台组成: 1 机械部分； 2 电气部分；
1 机械部分
⑴滑板；
⑵联动机构；
⑶回零
车辆性能测试硬件配置方案
车辆性能测试硬件配置方案概述在对汽车的性能进行测试时，需要一套专业的测试硬件设备。
本文将介绍一套基本的车辆性能测试硬件配置方案，包括测试仪器的种类、数量以及使用注意事项。
硬件配置方案硬件设备1.车载诊断仪器：用于监测测试车辆各项数据，如速度、转速、油耗等。
2.线性减速器：用于测试车辆的加速度、制动距离等参数，也可以用于测量车辆的动力性能和稳定性。
3.电子防滑控制装置：用于测试车辆的制动能力和抓地力。
4.轮胎，燃料：测试车辆使用标准轮胎和燃料，以确保测试结果的可靠性。
硬件数量对于一般的车辆性能测试，以下是硬件数量的建议：1.车载诊断仪器：每辆测试车辆一个。
2.线性减速器：每两辆测试车辆一个。
3.电子防滑控制装置：每辆测试车辆一个。
4.轮胎，燃料：根据测试需要确定数量。
注意事项1.测试设备和仪器必须得到相应的认证和合格性评估，以确保测试结果的可靠性和准确性。
2.外力、车速、路况和天气等外部因素会影响测试结果，测试时需尽量控制这些变量，以保证测试结果的有效性和精确性。
3.在测试过程中应当注意测试设备的正确使用方法和操作流程，确保测试结果符合相关规定和要求。
4.测试数据应得到有效存储和分析，以便后续的数据处理、统计和报告。
总结车辆性能测试硬件配置方案对汽车制造和开发的过程非常重要，可以为汽车制造企业提供有价值的数据和参考意见。
本文介绍了一套基本的车辆性能测试硬件配置方案，硬件设备包括车载诊断仪器、线性减速器、电子防滑控制装置、轮胎和燃料等，使用时需要注意一些测试环境和测试设备使用条件。
汽车检测与维修技术课件
发动机拆卸与安装
曲轴连杆机构检修
按照正确的顺序和步骤拆卸和安装发动机 ，确保安全可靠。
检查曲轴、连杆、活塞、气缸等部件的磨 损、裂纹、变形等情况，进行必要的修复 或更换。
配气机构检修
燃油供给系统检修
检查气门、气门座、气门导管等部件的磨 损、密封性能等情况，进行必要的修复或 更换。
检查燃油泵、喷油器、燃油滤清器等部件 的工作状况，进行清洁、更换或修复。
底盘维修技术
传动系统检修
行驶系统检修
检查离合器、变速器、传动 轴等部件的磨损、松动、异 响等情况，进行更换或修复。
检查轮胎、轮毂、减震器、 悬挂系统等部件的磨损、变 形、密封性能等情况，进行 更换或修复。
转向系统检修
检查转向器、转向节、转向 拉杆等部件的磨损、松动、 异响等情况，进行更换或修 复。
发动机异响
通过听诊器或振动检测仪 确定异响来源，可能是轴 承、气门、活塞等部件问 题。
底盘故障诊断与排除实例
刹车系统故障
检查刹车油、刹车片、刹车盘等， 确保制动性能良好。
转向系统故障
检查转向器、转向拉杆、转向节等， 确保转向灵活、无异响。
传动系统故障
检查离合器、变速器、传动轴等， 确保传动顺畅。
车身及电气设备故障诊断与排除实例
汽车检测与维修技术课件
• 汽车检测与维修技术概述 • 汽车检测技术 • 汽车维修技术 • 汽车检测与维修技术的应用实例 • 汽车检测与维修技术的未来展望
01
汽车检测与维修技术概述
汽车检测的定义与目的
定义
汽车检测是指通过一系列技术手 段对汽车进行检查，以确定其性 能、状态和故障情况的过程。
目的
汽车检测的主要目的是确保汽车 的安全性、可靠性和环保性，同 时为维修和保养提供依据。
汽车故障诊断设备PPT课件
二手车市场领域
随着二手车市场的不断壮 大，汽车故障诊断设备将 在二手车评估和维修中发 挥重要作用。
对行业的影响与价值
提高维修效率与质量
通过快速准确的故障诊断，缩短维修时间和提高维修质量。
降低维修成本
减少不必要的维修和更换部件，降低维修成本。
分类
汽车故障诊断设备可分为硬件设备和软件设备两类。硬件设 备包括故障诊断仪、示波器、万用表等，软件设备主要是指 故障诊断相关软件。
工作原理与功能
工作原理
汽车故障诊断设备通过与车辆的OBD-II接口相连，获取车辆的故障代码、数据 流等信息，结合设备内置的算法和数据库，对故障进行智能分析和判断。
功能
汽车故障诊断设备具有读取故障代码、数据流分析、实时监控、电路图查询等 功能，能够帮助维修人员快速定位故障，提高维修效率。
高。
技术更新快
随着汽车技术的不断更新，诊 断设备也需要不断升级以适应
新的需求。
受限于车辆制造商
某些车辆制造商可能会限制某 些诊断设备的访问权限，导致
某些故障无法被检测到。
应对策略与建议
加强培训和技术支持
为技术人员提供更多的培训和技术支 持，使他们能够更好地使用和维护诊 断设备。
降低设备成本
通过技术创新和规模效应，降低汽车 故障诊断设备的成本，使其更加普及。
发动机性能检测
通过诊断设备，对发动机的各项参数 进行检测，如气缸压力、点火正时等， 以评估发动机的工作状态。
排放检测
利用故障诊断设备对汽车的排放进行 检测，确保汽车尾气排放符合环保标 准。
汽车故障预测与预防
故障预警
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程介绍
《汽车检测技术与设备》是汽车检测诊断行 业、汽车维修行业、汽车运输行业一门专业课 程，是一门综合性强，涉及面广，理论与实践 紧密结合的课程。
课程介绍
本书以GB／T 17993－2005《汽车综合 性能检测站能力的通用要求》中规定的检测项 目或参数为主线，系统介绍了汽车的检测项目、 检测方法，以及检测仪器设备的结构、工作原 理、使用与维护。
汽车常用的使用性能有：动力性、经济性、 安全性、使用方便性、环保性、操作稳定性、行 驶平顺性、通过性、灯光视野、噪声等。
使用性能
稳定性 安 全 性
制动性
量标和评价参数
纵向倾翻条件 横向倾翻条件
制动效能 制动效能恒定性 制动时方向稳定性
1、操纵பைடு நூலகம்便性
使用性能
越野性、机动性
量标和评价参数
汽车最低离地间隙 接近角、离去角 纵向通过半径 前后轴荷分配 轮胎花纹及尺寸 轮胎对地面单位压力 前后轮辙重合度 低速档的动力性 驱动轴数、最小转弯半径
两者关系：检测是诊断的基础，诊断是检测的目的。
汽车故障诊断方法
直观诊断法
不需设备，但速度慢， 准确性差
现代仪器设备诊断法
诊断速度快，准确性高，能自动分析、判断、打印诊断结果
综合诊断法
※（一）相关概念
完成汽车检测作 业的器械称为汽
车检测设备。
完成汽车检测 作业的企业称 为汽车检测站。
※（一）相关概念
检测设备：如大型的技术复杂的汽车底盘测 功机、发动机综合分析仪、四轮定位仪、悬挂 检验台、制动检验台、排气分析仪、灯光检验 仪等等。
※（一）相关概念
检测诊断设备：
发动机实验台、发动机综合分析仪、电子 示波器、点火正时仪、废气分析仪、异响分 析仪、油耗计、汽缸漏气量分析仪、制动实 验台、侧滑实验台、车轮定位仪、灯光检测 仪、底盘测功机、车轮平衡机、电脑诊断仪。
一、汽车技术状况与汽车运用性能 二、汽车技术状况变化的原因与影响因素 三、汽车技术状况变化的规律 第二节 汽车维修标准体系 一、标准的定义及其种类 二、汽车维修标准体系 三、现行汽车维修、检测标准 第三节 汽车综合性能检测项目及仪器设备
学习内容
完善汽车医生知识面，学全检测设备的原理， 使 用方法，检测结果的综合分析。 重点： 汽车技术状况、汽车维修标准体系、汽车综合 性能检测项目 难点：汽车技术状况、汽车维修标准体系
学习目标
理解“定期检测，强制维护，视情修理”制度 的 贯彻的意义
掌握汽车常见的故障现象，动力性下降，经济 性 变差，可靠性降低，排放增加，安全性下降 （制动、侧滑、转向灯光）
理解判别汽车技术状况性能是否合格的方法
第一节 汽车技术状况的变化
※学习内容
一、汽车技术状况与汽车运用性能 二、汽车技术状况变化的原因与影响因素 三、汽车技术状况变化的规律
汽车检测方法及特点
特点：检查、测量、分析、判断 1、人工：眼看、耳听、手摸、鼻闻（中医） 2、 设备检测：仪器检测，结果分析（西医） 3、 综合检测：仪器检测，结果分析，
现象分析，人工判断（中西医结合）
※（一）相关概念
4. 汽车诊断： 是指在不解体(或仅拆卸个别小件)条件下， 确定汽车技术状况或查明故障部位、故障原因， 进行的检测、分析和判断。 诊断出故障后，通过调整或修理的方法排除， 以确保车辆在良好的技术状况下运行。
※（一）相关概念
3、汽车检测技术
是研究汽车技术状况变化规律，采用先进 的仪器设备与技术，在汽车不解体的条件下， 通过检测有关技术状况参数，迅速准确地反映 整车技术性能及各系统总成的技术状况，以便 掌握它们的变化规律，发现并及时排除故障， 保持或恢复其良好的技术状况和使用性能。
※（一）相关概念
汽车检测：是指在不解体(或仅拆卸个别小件) 条件下，指确定汽车技术状况或工作能力进行 的检查和测量。
一、汽车技术状况与汽车运用性能
1、汽车综合性能
1）定义： 汽车综合性能为汽车的动力性、安全性、
燃料经济性、使用可靠性、排气环保性、 噪声、整车装备完整性以及防雨密封性等 多种技术性能的组合。
一、汽车技术状况与汽车运用性能
1、汽车综合性能
2）定义： 也是指汽车能适应各种使用条件而发挥最
大工作效率，以最高效率工作的能力。
课程介绍
主要内容包括： 发动机技术性能检测、 汽车动力性检测、 燃料经济性检测、 噪声控制检测、 车速表核准检测、 制动性能检测、 转向操纵性检测、 前照灯性能检测、 排气污染物检测、 悬架特性检测、 客车防雨密封性检测 汽车检测站计算机网络系统等。
第一章 概述
学习内容
※第一节 汽车技术状况的变化
一、汽车技术状况与汽车运用性能
※（一）相关概念
1. 汽车技术状况： 是定量测得表征某一时刻汽车外观和性能
的参数值的总和。评价汽车外观和性能的物理 量和化学量称为汽车技术状况参数。如功率、 油耗、车速 。
2.汽车的工作能力： 汽车按技术文件规定的使用性能指标，执
行规定功能的能力，称为汽车的工作能力，或 称为汽车的工作能力状况。
目的：判断车况，查明可能的故障，确定技术状况参数的 允许变化量。
检测目的、分类、作用
1、安全检测：目的是安全运行和环保。 检测内容：
外观、弯、扭、断、裂、松、漏、侧滑、
制动、车速表、前照灯、排放、噪声。
2、综合性能检测：目的是汽车性能 增加内容：功率、油耗、车轮定位、车轮平衡。
3、维修检测：维修鉴定，确定维修质量。
※（一）相关概念
5、汽车综合性能检测站
1）定义：
汽车综合性能检测站是指按照规定的程序、 方法，通过一系列技术操作行为，对在用汽车 综合性能进行检测评价工作并提供检测数据、 报告的社会化服务机构。
※（一）相关概念 5、汽车综合性能检测站
我国汽车综合性能检测技术的发展方向： 1.技术基础规范化 2.检测设备智能化 3.检测管理网络化
汽车使用性能的主要指标
使用性能 量标和评价参数
容量
额定装载质量(t) 单位装载质量(t/m³) 货厢单位有效容积(m³/t) 货厢单位面积(㎡/t) 座位数和可站立人数
一、汽车技术状况与汽车运用性能
案例引导
案例1 一辆汽车行驶中出现自动跑偏的 现象，如何评价测量它的侧滑量数据
案例2 汽车运输企业采取哪些措施来最大限 度地保证车辆安全可靠运行。
