第七章正弦交流电路基本概念试题
正弦交流电路练习题
正弦交流电路练习题一、 填空题：1. 交流电的三要素为 、 、 。
2.3． 图示波形，已知f=50HZ ，则I m = ，I= ，ω= ，φ= ，电流的解析式为i= ，电流的相量形式为=•I 。
4．已知交流电压u=100Sin(314t-45º)V ，则该交流电压的最大值U m = ，有效值U= ，角频率ω= ，频率f= ，周期T= ，初相φ= ，当t=0.1s 时，交流电压的瞬时值为 。
5．市用照明电的电压为220V ，这是指电压的 ，接入一个标有“220V ，100W”的灯泡后，灯丝上通过的电流的有效值是 ，电流的最大值是 。
6．一个电感为100mH ，电阻可不计的线圈接在“220V ，50Hz”的交流电上，线圈的感抗是 ，线圈中的电流是 。
7．已知电压)30314sin(210 +=t u V ，电流)60314sin(220 -=t i A ，则•=U _________，=•I ___________。
8． 已知某一交流电路，电源电压)30sin(2100 -=t u ωV ，电路中通过的电流)90sin(2 -=t i ωA ，则电压和电流之间的相位差为__________.9．在纯电阻电路中，电流与电压的相位_________；在纯电容电路中，电压________电流 90；在纯电感电路中，电压__________电流 90。
10.已知A )90sin(25,A )30sin(250201+ω=+ω=t i t i ，得••+21I I =_________，所以21i i +=___________。
11.流入节点的各支路电流 的代数和恒等于零，是基尔霍夫 定律得相量形式。
12. 在正弦交流电路中，已知流过纯电感元件的电流I=5A,电压V 314sin 220t u =，若i u 、取关联方向，则X L =____Ω, L=____H 。
二、 选择题：1．通常交流仪表测量的交流电流、电压值是（ ）A.平均值B.有效值C.最大值D.瞬时值2．如图1所示，给出了电压和电流的相量图，从相量图可知（ ）A 、有效值U ＞IB 、电流电压的相位差为150C 、电流超前电压750D 、电压的初相为3003．如图4），只有 是属电容性电路（ ）A 、 R=4Ω，X L =2Ω，X C =1ΩB 、R=4Ω，X L =2Ω，XC =0C 、 R=4Ω，X L =2Ω，X C =3ΩD 、R=4Ω，X L =3Ω，X C =3Ω4．)15sin(5+=t u ωV ，)5sin(5 -=t i ωA 相位差i u Φ-Φ是（ ） A. 20 B. 20- C. 0 D.无法确定5．若电路中某元件两端的电压u=10sin(314t+450)V ，电流i=5sin(314t+1350)A ，则该元件是（ ）A 、电阻B 、电容C 、电感D 、无法确定6．某一灯泡上写着额定电压220V ，这是指电压的（ ）A 、最大值B 、瞬时值C 、有效值D 、平均值7．在纯电感电路中，电压有效值不变，增加电源频率时，电路中电流（ ）A 、增大B 、减小C 、不变D 、不能确定8．正弦电路中的电容元件： （ ）A 、频率越高，容抗越大；B 、频率越高，容抗越小；C 、容抗与频率无关9．在纯电容电路中，增大电源频率时，其它条件不变，电路中电流将（ ）A 、增大B 、减小C 、不变D 、不能确定10、周期s 1=T、频率Hz 1=f 的正弦波是（ ）。
(完整版)正弦交流电试题
一、选择题（每小题2分，共40分）1、产生串联谐振的条件是（ ）A. XL ＞XcB. XL ＜XcC. XL ＝XcD. XL≥Xc /2、交流电的三要素是指最大值、频率、（ ）。
A. 相位B. 角度C. 初相角D. 电压3、串联谐振是指电路呈纯( )性。
A ．电阻 B. 电容 C. 电感 D. 电抗4、正弦交流电的幅值就是（ ）。
A.正弦交流电最大值的2倍B.正弦交流电最大值C.正弦交流电波形正负之和D.正弦交流电最大值的1.414倍5、一电感线圈接到f=50Hz 的交流电路中，感抗XL=50Ω，若改接到f=150Hz 的电源时，则感抗XL 为（ ）ΩA ．150 B.250 C. ,10 D.606、一电容接到f=50Hz 的交流电路中, 容抗Xc=240Ω, 若改接到f=25Hz 的电源时，则容抗Xc 为（ ）Ω。
A. 80B.120C. 160D. 4807、纯电容电路的电压与电流频率相同, 电流的相位超前于外加电压为8.纯电容电路的电压与电流频率相同, 电流的相位超前于外加电压为（ ）A. 60°B. 30°C. 90°D. 180°8、已知工频正弦电压有效值和初始值均为380V ，则该电压的瞬时值表达式为（ ）A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ；C 、)90314sin(380︒+=t u VD 、537sin(31490)u t =+︒V/9、一个电热器，接在10V 的直流电源上，产生的功率为P 。
把它改接在正弦交流电源上，使其产生的功率为P /2，则正弦交流电源电压的最大值为（ ）A 、7.07V ；B 、5V ；C 、14V ；D 、10V 。
10、提高供电线路的功率因数，下列说法正确的是（ ）A 、减少了用电设备中无用的无功功率；B 、可以节省电能；C 、减少了用电设备的有功功率，提高了电源设备的容量；D 、可提高电源设备的利用率并减小输电线路中的功率损耗11、已知)90314sin(101︒+=t i A ，︒+=30628sin(102t i ）A ，则（ ）A 、i 1超前i 260°；B 、i 1滞后i 260°；C 、相位差无法判断。

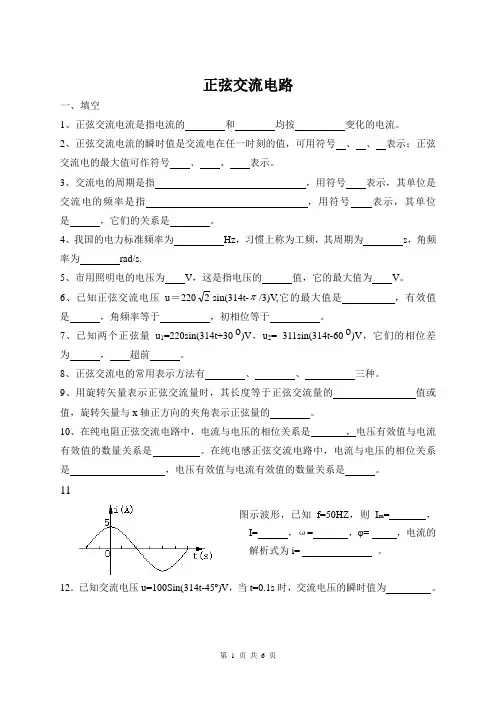

单相正弦交流电路单元测试题
正弦交流电路一、填空1、正弦交流电流是指电流的和均按变化的电流。
2、正弦交流电流的瞬时值是交流电在任一时刻的值，可用符号、、表示；正弦交流电的最大值可作符号、、表示。
3、交流电的周期是指，用符号表示，其单位是交流电的频率是指，用符号表示，其单位是，它们的关系是。
4、我国的电力标准频率为Hz，习惯上称为工频，其周期为s，角频率为rad/s.5、市用照明电的电压为V，这是指电压的值，它的最大值为V。
6、已知正弦交流电压u＝2202sin(314t- /3)V,它的最大值是，有效值是，角频率等于，初相位等于。
7、已知两个正弦量u1=220sin(314t+30 )V，u2= 311sin(314t-60)V，它们的相位差为，超前。
8、正弦交流电的常用表示方法有、、三种。
9、用旋转矢量表示正弦交流量时，其长度等于正弦交流量的值或值，旋转矢量与x轴正方向的夹角表示正弦量的。
10、在纯电阻正弦交流电路中，电流与电压的相位关系是，电压有效值与电流有效值的数量关系是。
在纯电感正弦交流电路中，电流与电压的相位关系是，电压有效值与电流有效值的数量关系是。
11图示波形，已知f=50HZ，则I m= ，I= ，ω= ，φ=，电流的解析式为i= 。
12．已知交流电压u=100Sin(314t-45º)V，当t=0.1s时，交流电压的瞬时值为。
13．市用照明电的电压为220V ，这是指电压的 ，接入一个标有“220V ，100W”的灯泡后，灯丝上通过的电流的有效值是 ，电流的最大值是 。
14．一个电感为100mH ，电阻可不计的线圈接在“220V ，50Hz”的交流电上，线圈的感抗是 ，线圈中的电流是 。
15．已知电压)30314sin(210+=t u V ，电流)60314sin(220-=t i A ，则∙=U _________，=∙I ___________。
16． 已知某一交流电路，电源电压)30sin(2100-=t u ωV ，电路中通过的电流)90sin(2 -=t i ωA ，则电压和电流之间的相位差为__________，电压第一次到达零值时所需的时间是 。

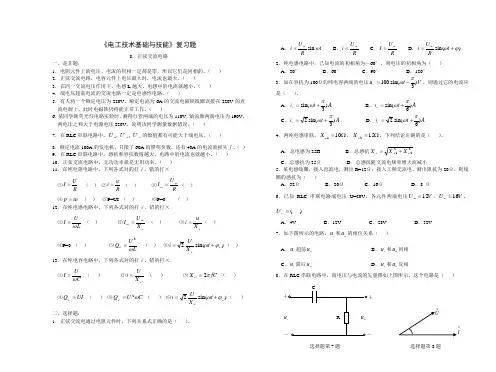

《电工基础》练习及答案8.正弦交流电路
《电工技术基础与技能》复习题8．正弦交流电路一、是非题：1．电阻元件上的电压、电流的初相一定都是零，所以它们是同相的。
（ ） 2．正弦交流电路，电容元件上电压最大时，电流也最大。
（ ） 3．在同一交流电压作用下，电感L 越大，电感中的电流就越小。
（ ） 4．端电压超前电流的交流电路一定是电感性电路。
（ ）5．有人将一个额定电压为220V 、额定电流为6A 的交流电磁铁线圈误接在220V 的直流电源上，此时电磁铁仍将能正常工作。
（ ） 6．某同学做荧光灯电路实验时，测得灯管两端的电压为110V ，镇流器两端电压为190V ，两电压之和大于电源电压220V ，说明该同学测量数据错误。
（ ） 7．在RLC 串联电路中，C LR 、U 、UU 的数值都有可能大于端电压。
（ ） 8．额定电流100A 的发电机，只接了60A 的照明负载，还有40A 的电流就损失了。
（ ）9．在RLC 串联电路中，感抗和容抗数值越大，电路中的电流也就越小。
（ ） 10．正弦交流电路中，无功功率就是无用功率。
（ ） 11．在纯电阻电路中，下列各式对的打√，错的打× ⑴R U I =（ ） ⑵R ui = （ ） ⑶RU I m m =（ ）⑷i u p = （ ） ⑸P=UI （ ） ⑹P=0 （ ） 12．在纯电感电路中，下列各式对的打√，错的打×⑴L U I ω= （ ） ⑵Lm m X U I = （ ） ⑶L X ui =（ ）⑷P=0 （ ） ⑸LU Q L ω2= （ ） ⑹)sin(2u L t X U i ϕω+=（ ）13．在纯电容电路中，下列各式对的打√，错的打× ⑴C U I ω=（ ） ⑵CX Ui = （ ） ⑶fC X C π2= （ ） ⑷UI Q C = （ ） ⑸C U Q C ω2= （ ） ⑹)sin(2u Ct X Ui ϕω+=（ ） 二、选择题：1．正弦交流电通过电阻元件时，下列关系式正确的是（ ）。
正弦交流电测试题1
正弦沟通电测试题姓名: 班级 : 一. 是非题（ 1） R-L-C 串连谐振又叫做电流谐振。
（ ） （ 2）某同学做荧光灯电路实验时，测得灯管两头电压为 110V ，镇流器两头电压为 190V ，两电压之和大于电源电压 220V ，说明该同学丈量的数据错误。
（ ） （ 3）在同一沟通电作用下，电感 L 越大，电感中的电流就越小。
（ ） （ 4）端电压滞后电流的沟通电路必定是感性电路。
（ ）（ 5）有人将一个额定电压为 220V 、额定电压为 6A 的沟通电磁铁线圈误接在 220V 的直流电源上，此时电磁铁仍将能持续工作。
（）（ 6）两个同频次正弦量的相位差，在任何瞬时都不变。
（）（ 7）在 R-L-C 串连电路中，Ｕ R 、Ｕ L 、Ｕ c 的数据值都有可能大于端电压（ ）（ 8）电阻元件上电压、电流的初相必定都是零，因此他们是同相的。
（ ） （ 9）在 R-L-C 串连中，感抗和容抗数值越大，电路中的电流就越小。
（ ）（ 10）正弦沟通电的相位， 能够决定正弦沟通电在变化过程中， 刹时价的大小和正负。
（ ） （ 11）正弦沟通电路中，电感元件上电压最大时，刹时功率却为零。
（） （ 12）在荧光灯两头并连一个适合数值的电容器，可提升电路的功率因数，因此可少 交电费。
（） （ 13）正弦沟通电的均匀值就是有效值。
（）（ 14）正弦沟通电的均匀功率就是有功功率。
（）（ 15）只有同频次的几个正弦量的相量， 才能够画在同一个向量图长进行剖析。
（）2. 选择题（ 1）正弦电流经过电阻元件时，以下关系正确的选项是。
（ ）A. i U sin tB. i UC. I UD. iUsin( t)R R R R（ 2）纯电感电路中，已知电流的初相角为 -60，则电压的初相角为（ ） A. 30° ° ° °（ 3）加载容抗为 100Ω的纯电容的两头电压 uc=100sin （ω t-3）V ，则经过他的电流应是（）A. icsin( t) AB. icsin( t)AC. ic2 sin( t) AD. ic2 sin( 3t) A636（ 4）两纯电感串连， X L1 =10Ω， X L2=15Ω，以下结论正确的选项是（ ）A. 总感抗 25HB.总感抗 XlC.重感抗为 25ΩD. 总感抗随沟通电频次增大而减小（ 5）某电感线圈，接入直流电，测出 R=12Ω；接入工频沟通电，测出阻抗为 20Ω，则线圈的感抗为（）A. 20Ω Ω Ω Ω(6)、电容元件在正弦沟通电路中耗费的均匀功率为（）。
正弦交流电路测试题
正弦交流电路单元测试题一、填空1、正弦交流电流是指电流的和均按变化的电流。
2、正弦交流电流的瞬时值是交流电在任一时刻的值，可用符号、、表示；正弦交流电的最大值可作符号、、表示。
3、交流电的周期是指，用符号表示，其单位是交流电的频率是指，用符号表示，其单位是，它们的关系是。
4、我国的电力标准频率为Hz，习惯上称为工频，其周期为s，角频率为rad/s.5、市用照明电的电压为V，这是指电压的值，它的最大值为V。
6、已知正弦交流电压u＝2202sin(314t- /3)V,它的最大值是，有效值是，角频率等于，初相位等于。
7、已知两个正弦量u1=220sin(314t+30)V，u2= 311sin(314t-60)V，它们的相位差为，超前。
8、正弦交流电的常用表示方法有、、三种。
9、用旋转矢量表示正弦交流量时，其长度等于正弦交流量的值或值，旋转矢量与x轴正方向的夹角表示正弦量的。
二、判断题1、用交流电压测得交流电压是220V，则此交流电的最大值是220V。
三、选择题1、已知两个正弦量u1=220sin(314t +75º)V，u2=311sin(628t -45º)V，则（）A、u1比u2超前90ºB、u1比u2滞后90ºC、u1比u2超前180ºD、不能判断相位差三、计算题1、已知一交流电流的最大值为50mA，频率为100Hz，初相为60º，试写出此电流的瞬时值表达式，并求出t=0.02s时的瞬时值。
2、已知e1=122sin(314t -30º)V, e2=162sin(314t +60º)V，求：（1）e1+ e2的瞬时值表达式。
（2）e1－e2的瞬时值表达式。
第 1 页共1 页。
正弦交流电路 习题参考答案
正弦交流电路 习题参考答案一、填空题：1. 表征正弦交流电振荡幅度的量是它的 最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率ω ；表征正弦交流电起始位置时的量称为它的 初相 。
三者称为正弦量的 三要素 。
2. 电阻元件上任一瞬间的电压电流关系可表示为 u = iR ；电感元件上任一瞬间的电压电流关系可以表示为dtdi Lu =L ；电容元件上任一瞬间的电压电流关系可以表示为dtdu Ci CC =。
由上述三个关系式可得， 电阻 元件为即时元件； 电感 和 电容 元件为动态元件。
3. 在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为 50Ω ，该电路为 容 性电路。
电路中吸收的有功功率为 450W ，吸收的无功功率又为 600var 。
二、 判断题：1. 正弦量的三要素是指最大值、角频率和相位。
（错）2. 电感元件的正弦交流电路中，消耗的有功功率等于零。
（对）3. 因为正弦量可以用相量来表示，所以说相量就是正弦量。
（错）4. 电压三角形是相量图，阻抗三角形也是相量图。
（错）5. 正弦交流电路的视在功率等于有功功率和无功功率之和。
（错）6. 一个实际的电感线圈，在任何情况下呈现的电特性都是感性。
（错）7. 串接在正弦交流电路中的功率表，测量的是交流电路的有功功率。
（错）8. 正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。
（错）三、选择题：1. 某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ B ）A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ；C 、)90314sin(380︒+=t u V 。
2. 一个电热器，接在10V 的直流电源上，产生的功率为P 。
把它改接在正弦交流电源上，使其产生的功率为P /2，则正弦交流电源电压的最大值为（ D ）A 、7.07V ；B 、5V ；C 、14V ；D 、10V 。
(完整版)正弦交流电试题
C、减少了用电设备的有功功率，提高了电源设备的容量； D、可提高电源设备的利用率并减小输电线路中的功率损耗
11、已知 i1 10 sin(314t 90) A， i2 10 sin(628t 30 ）A，则（ ）
A、i1 超前 i260°； B、i1 滞后 i260°； C、相位差无法判断。 12、纯电容正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（ ）
题5图
4
/9、一个电热器，接在 10V 的直流电源上，产生的功率为 P。把它改接在正弦交流电源上，
使其产生的功率为 P/2，则正弦交流电源电压的最大值为（ ）
A、7.07V；
B、5V；
C、14V；
D、10V。
10、提高供电线路的功率因数，下列说法正确的是（ ）
A、减少了用电设备中无用的无功功率；
B、可以节省电能；
1
The shortest way to do many things is
15、已知非正弦周期电流 i(t) 4 2.5cos wt 1.5cos(2wt 900 ) 0.8cos3wtA ，则它
的有效值I =（ ）。
A. 42 2.52 1.52 0.82 A
B. 42 2.52 1.52 0.82 A 222
The shortest way to do many things is
一、选择题（每小题 2 分，共 40 分）
1、产生串联谐振的条件是（ ）
A. XL＞Xc B. XL＜Xc C. XL＝Xc D. XL≥Xc /
2、交流电的三要素是指最大值、频率、（ ）。
A. 相位 B. 角度 C. 初相角 D. 电压
1
C.
42 2.52 1.52 0.82 A
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章 正弦交流电路的基本概念测试题
一、填空题
1．交流电流是指电流的大小和____ 都随时间作周期变化，且在一个周期内其平均值为零的电流。
2．正弦交流电路是指电路中的电压、电流均随时间按____ 规律变化的电路。
3．正弦交流电的瞬时表达式为e =____________、i =____________。
4．角频率是指交流电在________时间内变化的电角度。
5．正弦交流电的三个基本要素是_____、_____和_____。
6．我国工业及生活中使用的交流电频率____，周期为____。
7． 已知V t t u )270100sin(4)(︒+-=，m U = V ，ω= rad/s ， Ф = rad ，T= s ，f= Hz ，T
t=
12
时，u(t)= 。
.
8．已知两个正弦交流电流A )90314sin(310A,)30314sin(100
20
1+=-=t i t i ，则21i i 和的相
位差为_____，___超前___。
9．有一正弦交流电流，有效值为20A ，其最大值为______。
10．已知正弦交流电压V )30314sin(100
+=t u ，该电压有效值U=_____。
11．已知正弦交流电流A )60314sin(250
-=t i ，该电流有效值I=_____。
12．已知正弦交流电压()
V 60314sin 22200
+=t u ，它的最大值为___，有效值为____，角频
率为____，相位为____，初相位为____。
二、选择题
1、两个同频率正弦交流电的相位差等于1800时，则它们相位关系是____。
a)同相 b)反相 c)相等
2、图4-1所示波形图，电流的瞬时表达式为___________A 。
a))302sin(0+=t I i m ω b) )180sin(0
+=t I i m ω c) t I i m ωsin =
)
3、图4-2所示波形图中，电压的瞬时表达式为__________V 。
a) )45sin(0-=t U u m ω b) )45sin(0+=t U u m ω c) )135sin(0
+=t U u m ω
4、图4-3所示波形图中，e 的瞬时表达式为_______。
a) )30sin(0-=t E e m ω b) )60sin(0-=t E e m ω c) )60sin(0
+=t E e m ω
5、图4-1与图4-2两条曲线的相位差ui ϕ=_____。
a) 900 b) -450 c)－1350 6、图4-2与图4-3两条曲线的相位差ue ϕ=_____。
a) 450 b) 600 c)1050
7、图4-1与图4-3两条曲线的相位差ie ϕ=_____。
~
a) 300 b) 600 c)－ 1200
8、正弦交流电的最大值等于有效值的___倍。
a)2 b) 2 c) 1/2 9、白炽灯的额定工作电压为220V ，它允许承受的最大电压 . a)220V b)311V c)380V d)u(t)2314V = 10、V t u )106sin(5︒+=π与A t i )156cos(3︒-=π的相位差是（ ） a)25º b) 5º c) -65º d)- 25º 三、判断题 1、 【
2、
正弦量的初相角与起始时间的选择有关，而相位差则与起始时间无关。
( )
3、 两个不同频率的正弦量可以求相位差。
（ ） 3、正弦量的三要素是最大值、频率和相位。
（ ）
4、人们平时所用的交流电压表、电流表所测出的数值是有效值。
（ ）
5、交流电的有效值是瞬时电流在一周期内的均方根值。
（ ） 四、计算题
1、一个正弦交流电的频率是50Hz,有效值是5A,初相是—，写出它的瞬时值表达式，并画出它的 波形图。
]
2、已知电流和电压的瞬时值函数式为A )45sin(10V ,)160sin(3170
10-=-=t i t u ωω，
A )70sin(402+=t i ω。
求：（1）画出三个交流电的相量图。
（2）将初相角改为零度，重新写出
它们的瞬时值函数式。
'
3、一个正弦电流的初相位︒=15ψ，4
T
t =时，A t i 5.0)(=，试求该电流的有效值I 。
4．正弦电压的解析式为)90314sin(222c ︒+=t u V ，作出其波形图。
