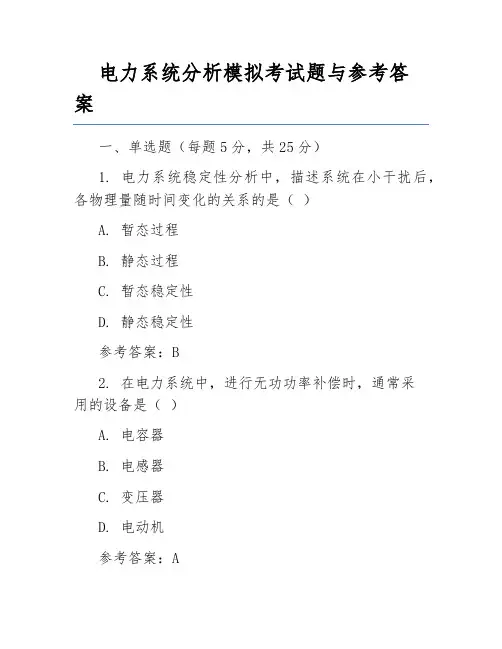

电力系统分析模拟考试题与参考答案
电力系统分析模拟考试题与参考答案一、单选题（每题5分，共25分）1. 电力系统稳定性分析中，描述系统在小干扰后，各物理量随时间变化的关系的是（）A. 暂态过程B. 静态过程C. 暂态稳定性D. 静态稳定性参考答案：B2. 在电力系统中，进行无功功率补偿时，通常采用的设备是（）A. 电容器B. 电感器C. 变压器D. 电动机参考答案：A3. 电力系统短路计算中，通常将系统中的（）视为无穷大电源。
A. 发电机B. 负载C. 变压器D. 线路参考答案：A4. 下列哪种设备主要用于控制电力系统有功功率的传输（）A. 断路器B. 隔离开关C. 继电保护D. 调压器参考答案：D5. 在电力系统可靠性评估中，用来描述系统正常运行的概率的是（）A. 可靠性指标B. 可用率C. 故障率D. 强迫停机率参考答案：A二、判断题（每题5分，共25分）1. 在电力系统稳定性分析中，暂态稳定性是指系统在小干扰后，能够恢复到稳定运行状态的能力。
（）参考答案：错2. 电力系统的有功功率和无功功率平衡是电力系统正常运行的基本条件。
（）参考答案：对3. 在电力系统短路计算中，可以忽略线路的电阻和电抗。
（）参考答案：错4. 电力系统的可靠性评估中，系统的可用率越高，表示系统的运行成本越高。
（）参考答案：错5. 进行电力系统稳定性分析时，只需要考虑系统的静态稳定性，不需要考虑暂态稳定性。
（）参考答案：错三、计算题（每题10分，共30分）1. 一条220kV的输电线路，长度为150km，线路的电阻为0.18Ω/km，电抗为0.22Ω/km。
求该输电线路的等效电阻和等效电抗。
参考答案：等效电阻= 150km × 0.18Ω/km = 27Ω等效电抗= 150km × 0.22Ω/km = 33Ω2. 有一个三相交流电路，每相的电压有效值为220V，频率为50Hz。
求该电路的线电压和相电压的关系。
参考答案：线电压U线= √3 × 相电压U相= √3 × 220V ≈ 380V3. 一台发电机的额定容量为300MW，额定电压为220kV。

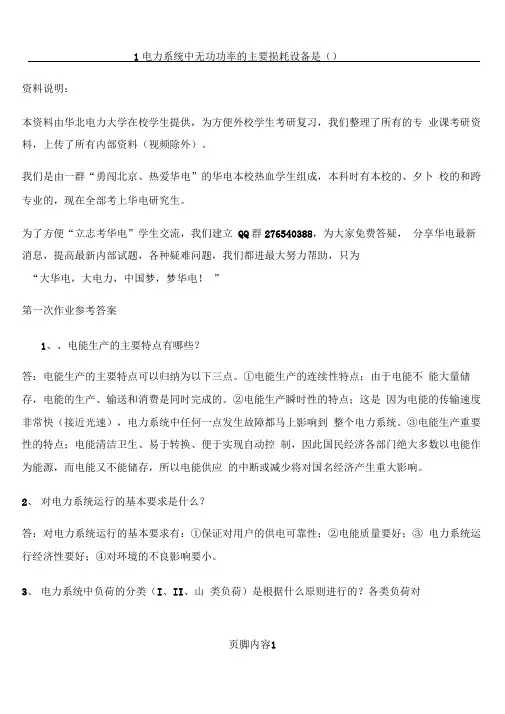

电力系统分析基础作业及其答案
资料说明：本资料由华北电力大学在校学生提供，为方便外校学生考研复习，我们整理了所有的专业课考研资料，上传了所有内部资料（视频除外）。
我们是由一群“勇闯北京、热爱华电”的华电本校热血学生组成，本科时有本校的、夕卜校的和跨专业的，现在全部考上华电研究生。
为了方便“立志考华电”学生交流，我们建立QQ群276540388，为大家免费答疑，分享华电最新消息，提高最新内部试题，各种疑难问题，我们都进最大努力帮助，只为“大华电，大电力，中国梦，梦华电！”第一次作业参考答案1、、电能生产的主要特点有哪些？答：电能生产的主要特点可以归纳为以下三点。
①电能生产的连续性特点；由于电能不能大量储存，电能的生产、输送和消费是同时完成的。
②电能生产瞬时性的特点；这是因为电能的传输速度非常快（接近光速），电力系统中任何一点发生故障都马上影响到整个电力系统。
③电能生产重要性的特点；电能清洁卫生、易于转换、便于实现自动控制，因此国民经济各部门绝大多数以电能作为能源，而电能又不能储存，所以电能供应的中断或减少将对国名经济产生重大影响。
2、对电力系统运行的基本要求是什么？答：对电力系统运行的基本要求有：①保证对用户的供电可靠性；②电能质量要好；③ 电力系统运行经济性要好；④对环境的不良影响要小。
3、电力系统中负荷的分类（I、II、山类负荷）是根据什么原则进行的？各类负荷对页脚内容1供电可靠性的要求是什么？答：电力系统中负荷的分类是根据用户的重要程度和供电中断或减少对用户所造成的危害的大小来划分的，凡供电中断将导致设备损坏、人员伤亡、产品报废、社会秩序还乱、政治影响大的用户的用电设备称为I类负荷；凡供电中断或减少将导致产品产量下降、人民生活受到影响的用户的用电设备称为II类负荷；I类、II类负荷以外的负荷称为III类负荷。
I类负荷对供电可靠性的要求是任何情况下不得中断供电；II类负荷对供电可靠性的要求是尽可能不中断供电；III类负荷可以停电。
华北电力大学_11-12学年第1学期考试试卷《电力系统分析基础》(A)
二、简答题 （每题 5 分，共 25 分）
1、请简述互联电网的优缺点。 2、利用第五章（电力系统的有功功率和频率调整）所学知识，试分析电动汽车的大量应用对电力系统调 度有何影响？ 3、如图所示 3 机 9 节点系统，节点 1 为平衡节点，节点 2 和节点 3 的电压辐值为恒定值（1）请写出节点 9 和节点 2 的节点类型； （2）请问节点导纳矩阵的阶数； （3）如果用极坐标下牛顿-拉夫逊方法进行求解， 请给出潮流方程的个数；
ZT=5+j38Ω
4、 （10 分）已知系统 S 为有限大系统，CB 的断路容量为 30000MVA，计算下图系统线路起始处发生三相 短路的短路电流值。 100km 50MVA 50MVA 10.5/242kV Uk(%)=11 CB S
x1 0.4 / km
1.0 xd
5、 （15 分）已知系统在某一点处的正序、负序和零序等值电抗为 X 1 X 2 ， X 0 3 X 1 ，求在该点处 分别发生三相短路、单相接地短路、两相短路和两相短路接地时，各种短路电流（两相短路接地求 B 相） 的周期分量有效值之比 I (1) : I (2) : I (1.1) : I (3) ? 。
第 2 页 共 2 页
华北电力大学 2011-2012学年第1学期考试试卷(A)
课程名称 专业班级 考试方式 命题教师 电力系统分析基础 电气09、电管09 闭卷 姜彤、刘宝柱、孙英云、 麻秀范、马进 课程编号 需要份数 试卷页数 主任签字 00200290
700（643人）
考核日期时间 送交日期 A B卷齐全 备 注
2011.12.16 2011.12.08 是
2 7 8 9 3
G
G
5
6
电力系统自动化试卷及思考题答案年华北电力大学精编版
电力系统自动化试卷及思考题答案年华北电力大学精编版MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】1.那些实验是在EMS平台下进行？那些实验是在DTS平台下进行？EMS：1）电力系统有功功率分布及分析；2）电力系统无功功率分布及分析；3）电力系统综合调压措施分析；4）电力系统有功-频率分布；5）电力系统潮流控制分析；6）电力系统对称故障计算及分析；7）电力系统不对称故障及计算分析DTS：1）电力系统继电保护动作特性分析；2）电力系统稳定性计算及分析；3）电力系统继电保护动作情况与系统稳定性关系分析2.欲调节电压幅值，调有功P有效还是无功Q有效？为什么？1）电压对无功变化更敏感，有功虽然对电压也有影响但是比较小2）只考虑电压降落的纵分量：△U=(PR+QX)/U，从公式看出，电压降落跟有功P 和无功Q都有关系，只不过在高压输电系统中，电抗X>>R，这样，QX在△U的分量更大，调节电压幅值就是在调节无功。
3.重合闸有什么好处？若电气故障设为三相短路，故障分别持续t1和t2时长，则两个实验结果有什么不同？重合闸好处：1）在线路发生暂时性故障时，迅速恢复供电，从而提高供电可靠性；2）对于有双侧电源的高压输电线路，可以提高系统并列运行的稳定性，从而提高线路的输送容量；3）可以纠正由于断路器机构不良，或继电器误动作引起的误跳闸故障延时长的接地距离一段动作次数，相间距离一段动作次数，三相跳开次数比故障延时短的多，开关三相跳开的次数多。
4,.以实验为例，举例说明继电保护对暂态稳定的影响？实验八中，实验项目一体现出选保护具有选择性，当其故障范围内出现故障时，有相应的断路器动作跳闸。
实验项目二体现出保护是相互配合的。
当本段拒动时，由上一级出口动作跳闸。
实验项目三做的是自动重合闸的“前加速”和“后加速”保护。
继电保护快速切除故障和自动重合闸装置就是使故障对系统的影响降到最低，尽早的将故障切除能避免故障电流对设备的冲击减小对系统的扰动，有利于暂态稳定的实现。
华北电力大学专业课第一次模拟试卷及答案解析
华北电力大学（保定）817/518专业课模拟题1.一．单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。
每小题1分，共15分）1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。
A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是( )。
A、正常运行时为零，单相接地时升高为线电压；B、正常运行时为零，单相接地时升高为相电压；C、正常运行时无法确定，单相接地时为相电压。
3、220kv电力系统中性点应采用的接线方式是（）。
A、不接地；B、直接接地；C、经消弧线圈接地。
4、架空输电线路采用分裂导线的目的是( )。
A、减小输电线路电阻；B、减小输电线路电抗；C、增大输电线路电容。
5、500kv超高压输电线路两端装设并联电抗器的目的是( )。
A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压升高；C、防止输电线路轻载时末端电压降低。
6、关于单侧电源电力网，下述说法中正确的是（）。
A、电力网的功率分布由负荷分布确定，其潮流无法调控；B、电力网的功率分布与线路阻抗有关，其潮流无法调控；C、电力网功率自然分布就是功率的经济分布。
7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为( )。
A、n×n阶；B、（n－1）×（n－1）阶；C、（n＋1）×（n＋1）阶。
8、系统中有功功率不足，会造成( )。
A、电压水平上升；B、电压水平下降；C、频率下降。
A、1号机组；B、2号机组；C、同时减小。
10、电力系统无功电源最优分配的目的是（）。
A、使电力系统总的能源消耗最少；B、使电力网的有功损耗最小；C、使电力系统的电能质量最好。
11、变压器空载损耗主要是___D__。
华北电力大学_电机学(1)试卷A (1)
华 北 电 力 大 学 试 卷 纸
考试科目： 电机学（1）
课程号： 0110205 课序号：_ 1~5___ 考核时间：_2008年7月4日
不变、输出无功功率改变；过激发出感性无功，欠激发出容性无功，
若励磁电流不做调节而调节原动机则同步发电机输出有功功率改变、输出无功功率改变（填改变或不变）。
15 变压器的正序电抗等于负序电抗；同步电机的正序电抗大于负序电抗（填大于、小于或等于）。
二、作图题（共30分）
1 做出单相变压器在副边短路情况下的“T”型等效电路，标注其电阻、电抗参数，并说明其物理意义。
（10分）
2 指出下图所示三相变压器各相原副绕组同名端，并做相量图判断其联接组标号。
（10分）
3 一台并联于无限大电网的隐极同步发电机，调节其励磁电流而原动机不做调节，做出此时的电动势相量图并标明电枢电流和励磁电动势相量的末端变化轨迹（忽略电枢电阻与饱和）。
（5分）
•
U
•
I
•
E
•
01
E
•
1
I
φ
1
t
x
jI
•
1
•
02
E
•
2
I
t
x
jI
•
2
φ
2
t
x
jI
•
第 3 页。
电力系统自动化试卷及思考题答案(华北电力大学)演示教学
1.那些实验是在EMS平台下进行？那些实验是在DTS平台下进行？EMS：1）电力系统有功功率分布及分析；2）电力系统无功功率分布及分析；3）电力系统综合调压措施分析；4）电力系统有功-频率分布；5）电力系统潮流控制分析；6）电力系统对称故障计算及分析；7）电力系统不对称故障及计算分析DTS：1）电力系统继电保护动作特性分析；2）电力系统稳定性计算及分析；3）电力系统继电保护动作情况与系统稳定性关系分析2.欲调节电压幅值，调有功P有效还是无功Q有效？为什么？1）电压对无功变化更敏感，有功虽然对电压也有影响但是比较小2）只考虑电压降落的纵分量：△U=(PR+QX)/U，从公式看出，电压降落跟有功P和无功Q 都有关系，只不过在高压输电系统中，电抗X>>R，这样，QX在△U的分量更大，调节电压幅值就是在调节无功。
3.重合闸有什么好处？若电气故障设为三相短路，故障分别持续t1和t2时长，则两个实验结果有什么不同？重合闸好处：1）在线路发生暂时性故障时，迅速恢复供电，从而提高供电可靠性；2）对于有双侧电源的高压输电线路，可以提高系统并列运行的稳定性，从而提高线路的输送容量；3）可以纠正由于断路器机构不良，或继电器误动作引起的误跳闸故障延时长的接地距离一段动作次数，相间距离一段动作次数，三相跳开次数比故障延时短的多，开关三相跳开的次数多。
4,.以实验为例，举例说明继电保护对暂态稳定的影响？实验八中，实验项目一体现出选保护具有选择性，当其故障范围内出现故障时，有相应的断路器动作跳闸。
实验项目二体现出保护是相互配合的。
当本段拒动时，由上一级出口动作跳闸。
实验项目三做的是自动重合闸的“前加速”和“后加速”保护。
继电保护快速切除故障和自动重合闸装置就是使故障对系统的影响降到最低，尽早的将故障切除能避免故障电流对设备的冲击减小对系统的扰动，有利于暂态稳定的实现。
5.·在电力系统潮流控制分析试验中，可以通过改变发电机的无功进行潮流调整，也可以通过改变发电机所连升压变压器的分接头进行潮流调整，实验过程中这两项调整对发电机的设置有何不同？为什么？改变发电机无功：设置发电机无功时以10MV AR增长。
2021年华北电力大学(北京)考研专业课真题及答案
2021年华北电力大学（北京）考研专业课真题及答案点这里，看更多考研真题考研学习中，专业课占的分值较大。
对于考研专业课复习一定要引起高度的重视，中公考研为大家整理了2021年华北电力大学（北京）考研专业课真题及答案，并且可以提供华北电力大学考研专业课辅导，希望更多考生能够在专业课上赢得高分，升入理想的院校。
华北电力大学（北京）2021年硕士研究生入学考试试题一、选择题（每题1分，共10分）1 、110kV架空线输电线路的经济输送功率和输送距离是：（3） (1)2~10MW;20~50km(2)3.5~30MW;30~100km (3)10~50MW;50~150km (4)100~500MW;100~300km 2、220kV输电系统中性点的运行方式是：（1）（1）直接接地（2）不接地（3）经消弧线圈接地（4）经小电阻接地3 、一台发电厂升压站从10kV升压到220kV的变压器额定变比是（4） (1)10/220kV (2)10.5/220kV (3)10/242kV (4)10.5/242kV 4、电晕主要影响线路的哪个参数？（3）（1）线路的电阻（2）线路的电抗（3）线路的电导（4）线路的电纳 5 、220kV架空输电线路悬式绝缘子的片数最少为：（2）（1）10片（2）13片（3）19片（4）25片 6 、架空输电线路采用分裂导线的主要目的是：（4）（1）增大电阻（2）减小电阻（3）增大电抗（4）减小电抗 7、电力系统潮流计算中PQ节点的特点是：（1）（1）节点有功和无功注入功率已知、电压模和电压角未知（2）节点有功和无功注入功率未知、电压模和电压角已知（3）节点有功注入功率和电压模已知、无功注入功率和电压角未知中公考研，让考研变得简单！更多资料，请关注中公考研网点这里，看更多考研真题（4）节点有功注入功率和电压模未知、无功注入功率和电压角已知 8、一台额定容量200M,额定频率50Hz的发电机的调差系数为（2） (1)1.6MW/Hz (2)160MW/Hz (3)2.0MW/Hz (4)200MW/Hz9、一无限大电源发生三相短路后出现非周期分量电流的原因是（4）（1）电容中的电压可以突变（2）电容中的电压不能突变（3）电感中的电流可以突变（4）电感中的电流不能突变10、一架空线避雷线对零序阻抗的影响是（1）（1）减小线路的零序电抗（2）增大线路的零序电抗（3）减小线路的负序阻抗（4）增大线路的负序阻抗二、填空题（每空2分，共20分）11、火力发电厂的能量转换工程主要有（化石能→热能→机械能→电能） 12、电能质量的主要指标包括（电压质量，频率质量，波形质量） 13、衡量电力系统运行经济性的主要指标是（煤耗率，线损率） 14、架空输电线路采用完全换位的目的是（减小三相参数的不平衡）?n?Ii ?YijUj） 15、潮流计算中节点电压方程的基本形式是（16、有功负荷的最优分配的基本准则是（等耗量微增率准则）17、电力系统无功电源主要有（发电机电容器调相机静止电容器静止补偿器电抗器）18、电力系统电压调整的主要措施包括（改变发电机端电压调压，改变变压器变比调压，并联电容器、调相机、静止补偿器调压，串联电容器调压）19、短路故障的类型主要有（单相接地短路，两相接地短路，两线短路，三相短路）20、不对称故障中负序分量的特点是（对称、相序与正序相反）i?1?三、简答和简单计算题（共40分）中公考研，让考研变得简单！更多资料，请关注中公考研网点这里，看更多考研真题21、（10分）电力系统生产运行的特点是什么？新形势下对电力系统的基本要求是什么？答：电力系统运行特点：① 电能与国民经济各部门之间关系密切分割④ 电能生产、输送、消费工况的改变十分迅速⑤对电能质量的要求颇为严格对电力系统的基本要求：可靠，优质，经济，环保。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华北电力大学（保定）817/518专业课模拟题1.一．单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。
每小题1分，共15分）1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。
A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是( )。
A、正常运行时为零，单相接地时升高为线电压；B、正常运行时为零，单相接地时升高为相电压；C、正常运行时无法确定，单相接地时为相电压。
3、220kv电力系统中性点应采用的接线方式是（）。
A、不接地；B、直接接地；C、经消弧线圈接地。
4、架空输电线路采用分裂导线的目的是( )。
A、减小输电线路电阻；B、减小输电线路电抗；C、增大输电线路电容。
5、500kv超高压输电线路两端装设并联电抗器的目的是( )。
A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压升高；C、防止输电线路轻载时末端电压降低。
6、关于单侧电源电力网，下述说法中正确的是（）。
A、电力网的功率分布由负荷分布确定，其潮流无法调控；B、电力网的功率分布与线路阻抗有关，其潮流无法调控；C、电力网功率自然分布就是功率的经济分布。
7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为( )。
A、n×n阶；B、（n－1）×（n－1）阶；C、（n＋1）×（n＋1）阶。
8、系统中有功功率不足，会造成( )。
A、电压水平上升；B、电压水平下降；C、频率下降。
A、1号机组；B、2号机组；C、同时减小。
10、电力系统无功电源最优分配的目的是（）。
A、使电力系统总的能源消耗最少；B、使电力网的有功损耗最小；C、使电力系统的电能质量最好。
11、变压器空载损耗主要是___D__。
A.全部为铜耗B.全部为铁耗C.主要为铜耗D.主要为铁耗12、变压器中，不考虑漏阻抗压降和饱和的影响，若一次电压不变，铁心不变，而将匝数增加，则励磁电流____B__。
A.增加B.减少C.不变 D基本不变13、联接组号不同的变压器不能并联运行，其原因是_ B___。
A.电压变化率太大B.空载环流太大C负载时激磁电流太大 D变比不同14、变压器运行效率最高时，其不变损耗____C__可变损耗。
A.大于B.小于C.等于D.不确定15. 欲使变压器的ΔU =0，那么负载性质应为( B )A.电阻电感性负载B.纯电阻负载C.纯感性负载D.电阻电容性负载二．判断题：（下列各题中，你认为正确的，请在题干的括号内打“√”，错误的打“×”。
每小题1分，共20分）1、输电线路首端电压不一定总是高于末端电压。
（）2、高压系统中，有功功率总是从电压相位超前的点向电压相位滞后的点传输。
（）3、辐射形网络的潮流分布和环网的潮流分布都可调控。
（）4、在多电压等级环形电力网中一定存在循环功率。
（）5、中等长度线路是指100Km以下、300Km以下的线路。
（）6、35KV电力系统都采用中性点不接地的中性点运行方式。
（）7、电力系统无功电源的最优分配原则是等耗量微增率准则。
（）8、任何两端供电网的供载功率分布都不可能是经济功率分布。
（）9、同一电压等级的所有电气设备的平均额定电压都相同。
（）10、多电压等级环形网络中，线路串联纵向加压器主要改变电力网的无功功率分布。
（）11、未装设无功补偿装置的降压变电站的低压母线为PQ节点。
（）12、最大负荷时将电压中枢点的电压适当升高，最小负荷时将电压中枢点的电压适当降低，电压中枢点的这种调压方式称为逆调压。
（）13、有载调压变压器可以在不停电的情况下改变分接头。
（）14、并联电容器既可作为无功电源向系统送出（感性）无功功率，又可作为无功负荷从系统吸收（感性）无功功率。
（）15、我国对电力系统频率偏移的规定是正常情况下不超过+ -5%。
（）16、调节发电机无功功率是调节发电机输入功率。
（）17、调相机是只发无功功率的发电机，用于改善电网功率因数。
（）18、同步发电机并网条件联接时必须满足的条件是发电机相序必须与电网相序一致。
（）19、变压器的瞬态过程只有变压器副边突然短路过程。
（）电流互感器二次侧不能开路，电压互感器二次侧不能短路。
（）三．简答题：（每小题5分，共35分）1、对电力系统的基本要求是什么2、对调频电厂的基本要求是什么什么电厂最适宜担负系统调频电厂3、什么叫功率分点标出下图所示电力系统的功率分点。
4、在下图所示的电路中，变压器的实际变比如图所示，并联运行的两台变压器中有无循环功率存在为什么如果循环功率存在的话，请指出循环功率的方向。
5、在无功电源不足引起电压水平普遍偏低的电力系统中，能否通过改变变压器变比调压为什么6、电压偏移的定义是什么7、当变压器带有一定负荷时，在其中要产生哪些功率损耗空载时有无损耗为什么？四．计算题：（共50分）1、某35KV电力系统采用中性点经消弧线圈接地的运行方式，已知35KV线路长度为100公里，线路每相的对地电容为，单相接地时流过接地点的电流为安培，求消弧线圈的电感值。
（15分）2、110kv降压变压器铭牌数据为：①计算变压器的参数（归算到110KV侧）；②画出变压器的形等值电路。
（15分）3、某地方电力网的等值电路如下图，有关参数均已标于图中，求网络的初步功率分布标出其功率分点，并计算其经济功率分布。
（15分）4、联合电力系统的接线图及参数如下，联络线的功率传输限制为300MW，频率偏移超出才进行二次调频，当子系统A 出现功率缺额200MW 时，如系统A 不参加一次调频，联络线的功率是否越限（15分）5、某降压变电所装有一台容量为10MVA ，电压为 的变压器。
已知：最大负荷时变压器高压侧电压为114KV ，归算到高压侧的变压器电压损耗为5KV ；最小负荷时变压器高压侧电压为115KV ，归算到高压侧的变压器电压损耗为3KV 。
现要求在低压母线上实行顺调压（最大负荷时要求电压不低于线路额定电压的 倍；最小负荷时要求电压不高于线路额定电压的 倍），试选择变压器的分接头。
（15分）6、一台三相变压器，5600N S kVA =，12/10/6.3N N U U kV =，/11Y d 接法，在低压侧如额定电压2N U 作空载试验，测得，6720o P W =，8.2o I A =，在高压侧作短路试验，短路电流1k N I I =，17920k P W =，550k U V =，试求：（15）（1）用标幺值表示的激磁参数和短路参数。
（6分）（2）2cos 0.9φ=（滞后）时的最大效率（5分）（3）电压变化率U ∆最大时的功率因数2cos φ和U ∆值（4分）华北电力大学（保定）817/518专业课模拟题参考答案一．单项选择题：（每小题1分，共15分）1、A2、B3、B4、B5、B6、A7、A8、C9、B 10、B 11、D 12、B 13、B14、C 15、B二．判断题：（每小题1分，共20分）“√”，错误的打“×”)1、√2、√3、×4、×5、√6、×7、×8、×9、√ 10、√ 11、√ 12、√ 13、√ 14、× 15、× 16、×17、√18、√19.×20.√三．简答题：（每小题5分，共35分）1、答：对电力系统的基本要求有：满足用户对供电可靠性的要求（2分）；具有良好的电能质量（2分）；电力系统运行的经济性要好（1分）。
（意思对即可得分）2、答：对调频厂的基本要求是①具有足够的调节容量；（1分）②调节速度要快；（1分）③调节过程的经济性要好（1分）。
具有调节库容的大型水电厂最适宜作为调频电厂（2分）。
3、答：电力系统中如果某一负荷点的负荷功率由两侧电源供给，则该负荷点就是功率分点，功率分点又分为有功功率分点和无功功率分点（3分），分别用“▼”和“▽”标注。
图示电力系统中负荷点2为有功功率分点（1分），负荷点3为无功功率分点（1分）。
4、答：有循环功率存在（3分）。
因为上述网络实际上是一个多电压等级环网，两台变压器的变比不匹配（如取绕行方向为顺时针方向，则,所以存在循环功率（1分）；循环功率的方向为逆时针方向（1分）。
5、答：不能（3分），因为改变变压器的变比并不能改善电力系统无功功率平衡状态（2分）。
6、电压偏移为节点电压的实际值与额定值之差。
（5分）7、有功功率损耗和无功功率损耗。
空载时有损耗，因为空载时变压器励磁支路仍消耗有功功率和无功功率。
（5分）四．计算题：（共80分）1、解：单相接地短路时的原理电路图和相量图如下：6、解：先求出一相的物理量11323.35()3310N N N I A U φ===⨯ 111000/35773.67()3N N U V φ=== 2226.33296.3()3N N N N U kV I A U φφ=== 对于三相变压器来说，单相空载损耗为总损耗的1/3： 0006720/32240()323.35()33P W I A φφ===== 1/3550/3317.55()K U U V φ===变比k:125773.670.9166300N N U k U φφ===32'00'220'6.3101331.92()4.732240/4.73100.12()1328.64N m m m U Z I P R I X φφφφ⨯===Ω===Ω===Ω折算到高压侧:2'22*110.9161331.921117.6()62.590.916100.1284()84/17.856 4.7/m m m m m m m N N NZ k Z Z Z Z R R Z U I *==⨯=Ω====⨯=Ω== 20.9161328.641114.8()m X =⨯=Ω *1114.8/17.85662.43m X ==短路参数:***0.982()0.0550.0570.00320.0549k k k k k Z Z R R X =Ω====(2).当不变损耗等于可变损耗时效率最高 202max 2222021cos 99.6%kN N kN P I P I S P I P ηϕ+=-++=(3).*2max 10.055I U =∆=。
