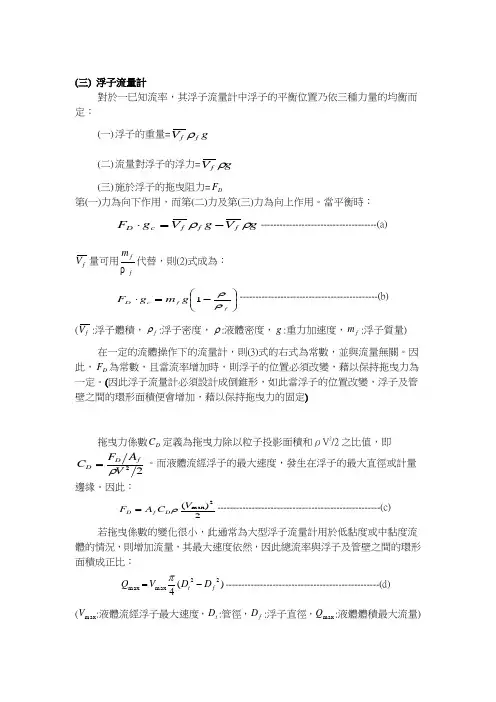

(三)浮子流量计
(三) 浮子流量計對於一已知流率，其浮子流量計中浮子的平衡位置乃依三種力量的均衡而定：(一) 浮子的重量=g V f f ρ(二) 流量對浮子的浮力=g V f ρ(三) 施於浮子的拖曳阻力=D F第(一)力為向下作用，而第(二)力及第(三)力為向上作用。
當平衡時：g V g V g F f f f c D ρρ-=⋅-------------------------------------(a)f V 量可用f fm ρ代替，則(2)式成為：⎪⎪⎭⎫ ⎝⎛-=⋅f f c D g m g F ρ1--------------------------------------------(b) (f V :浮子體積，f ρ:浮子密度，ρ:液體密度，g :重力加速度，f m :浮子質量)在一定的流體操作下的流量計，則(3)式的右式為常數，並與流量無關。
因此，D F 為常數，且當流率增加時，則浮子的位置必須改變，藉以保持拖曳力為一定。
(因此浮子流量計必須設計成倒錐形，如此當浮子的位置改變，浮子及管壁之間的環形面積便會增加，藉以保持拖曳力的固定)拖曳力係數D C 定義為拖曳力除以粒子投影面積和ρV 2/2之比值，即22V A F C f D D ρ=。
而液體流經浮子的最大速度，發生在浮子的最大直徑或計量邊緣。
因此： 2)(2max V C A F D f D ρ=----------------------------------------------------(c)若拖曳係數的變化很小，此通常為大型浮子流量計用於低黏度或中黏度流體的情況，則增加流量，其最大速度依然，因此總流率與浮子及管壁之間的環形面積成正比：)(422max max f t D D V Q -=π-------------------------------------------------(d) (max V :液體流經浮子最大速度，t D :管徑，f D :浮子直徑，max Q :液體體積最大流量)對一個線性擴大(a =(D t -D f )/h )而底部直徑約等於浮子直徑的管子而言，流動面積是浮子高度的二次方程式：2222)()(f i f f t D D D D D -∆+=-(又：h a D D D f t i ⋅=-=∆)()2222222)()(h a ah D D ah D D D f f f f t +=-+=-------------------(e)當浮子與管壁之間的空隙很小時，則a 2h 2項則變成不重要，且流動幾乎為高度h 的線性函數。
浮子流量计读数和标方数的关系
浮子流量计读数和标方数的关系
浮子流量计是一种常用的流量测量设备，它通过测量流体中的浮子的上升速度来计算流体的流量。
浮子流量计的读数与标方数之间存在着一定的关系。
下面我将详细介绍这种关系。
我们需要了解什么是浮子流量计的读数和标方数。
浮子流量计的读数是指测量设备上显示的流体流量数值，一般以体积单位表示，如立方米/小时。
这个数值是通过测量设备内部的浮子上升的高度或位置来得到的。
而标方数则是指浮子流量计的测量范围内，每个浮子位移所代表的流体体积。
通常，浮子流量计的标方数是根据浮子的形状、密度以及流体的性质等参数来确定的。
那么，浮子流量计的读数和标方数之间的关系是怎样的呢？
浮子流量计的读数与标方数之间是线性相关的，即读数与标方数成正比。
具体来说，当浮子流量计的读数增加时，表示流体的流量增加，也就是说流体的实际流动速度增加；而当浮子流量计的读数减小时，则表示流体的流量减小，流动速度变慢。
浮子流量计的标方数决定了单位浮子位移所代表的流体体积。
标方数越大，单位浮子位移所代表的流体体积越大，也就是说浮子流量计的读数相对较小；相反，标方数越小，单位浮子位移所代表的流
体体积越小，浮子流量计的读数相对较大。
通过调整浮子流量计的标方数，可以适应不同流体流量的测量需求。
一般来说，浮子流量计的标方数可以根据实际需要进行调整，以确保测量结果的准确性和可靠性。
总结起来，浮子流量计的读数与标方数之间存在着线性关系，读数随着流量的增加而增加，标方数的大小决定了读数的大小。
通过调整浮子流量计的标方数，可以满足不同流量范围的测量要求。
浮子流量计选用考虑要点
浮子流量计选用考虑要点浮子流量计应用概况浮子流量计作为直观流动指示或测量精确度要求不高的现场指示仪表，占浮子流量计应用的90％以上，被广泛地用在电力、石化、化工、冶金、医药等流程工业和污水处理等公用事业。
有些应用场所只要监测流量不超过或不低于某值即可，例如电缆惰性保护气流量增加说明产生了新的泄漏点。
循环冷却和培养槽等水或空气减流断流报警等场所可选用有上限或下限流量报警的玻璃管浮子流量计。
环境保护大气采样和流程工业在线监测的分析仪器连续取样，采样的流量监控也是浮子流量计的大宗服务对象。
作为流程工业液位、密度等其他参量的吹流测量法（参见图6.9）中，定流量测量和控制的辅助仪表，应用得非常普遍，亦占有相当份额。
带信号输出远传金属管浮子流量计在流程工业常用作流量控制检测仪表或管线混合配比,如给水处理过程控制原水加药液的配比量。
浮子流量计类型和结构选择浮子流量计主要测量对象是单相液体或气体，液体中含有微粒固体或气体中含有液滴通常并不适用。
因为浮子在液流中附着微粒或微小气泡均会影响测量值，例如微流量仪表使用一段时期后浮子附着肉眼觉察不出的附着层，也会改变流量示值百分之几。
如只要现场指示，首先考虑价廉的玻璃管浮子流量计，如温度、压力不能胜任则选用就地指示金属管浮子流量计。
玻璃管浮子流量计应选带有透明防护罩，一旦玻璃锥管破裂，可挡住流体正向散溅，以作紧急处理。
用于气体时应选用导杆或带棱筋导向的仪表，以避免操作不慎浮子击碎锥管。
如需要远传输出信号作总量积算或流量控制，一般选用电信号输出的金属管浮子流量计。
如环境气氛有防爆要求而现场又有控制仪表用气源，则优先考虑气远传金属管浮子流量计，若选用电远传仪表则必须是防爆型。
测量不透明液体时选择金属管浮子流量计较为普遍，但也可选择带棱筋锥形管的玻璃管浮子流量计，借助浮子最大直径与棱筋接触的痕迹，以判读浮子的位置。
测量温度高于环境温度的高粘度液体和降温易析出结晶或易凝固的液体，应选用带夹套的金属管浮子流量计。
LZS 型塑料管 浮子流量计说明书
LZS型塑料管浮子流量计使用说明书一、概述LZS型塑料管浮子流量计锥管等主部件均由AS、ABS塑料制成，有较好的耐腐性能，产品还具有结构合理、体积小、重量轻、锥管不易破碎等特点，可广泛应用于化工、环保、食品等工业部门。
二、原理与结构流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。
当流体自下而上流经锥形塑料管时，在浮子上下之间产生压差，浮子在此差压作用下上升。
当使浮子上升的力与浮子所受的重力，浮力及粘性力三的合力相等时，浮子处于平衡位置。
因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
三、流量计外形图短管型连接尺寸表1短管型连接尺寸表2四、安装〔1〕安装前，应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。
〔2〕流量计的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用专用胶水粘合连接，也可用塑料法连接后，再和金属法兰连接。
〔3〕流量计必须垂直安装，应无明显倾斜，其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平。
〔一般标准：需用的最佳流量为流量计最大流量的50％-70％，尽量不要用到最高数。
〕〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。
〔5〕被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能正确测量，流量计上游应设置缓冲器或定值器。
〔6〕流量计应垂直安装，流量计中心线与铅垂线的夹角不应超过5度。
〔7〕五、使用〔1〕仪表使用时，应先缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量。
仪表停止使用时应先缓慢关闭上游阀门，然后再关闭仪表下游的流量调节阀。
〔2〕仪表的示值在刻线的中见,依浮子升起的高度由浮子的标尺处读出示值。
〔3〕当锥管和浮子粘污时，应及时清洗。
〔4〕定期检查流量计的误差，一旦超出规定误差，应调换浮子和锥管，或者重新标定以得到更好的精度。
浮子流量计的刻度换算和粘度修正方法
浮子流量计的刻度换算和粘度修正方法浮流量计是一种非通用性仪表。
浮子流量计出厂时的刻度是用水或空气在常温常压下标定给出的。
在实际使用中，由于被测流体的物性(密度、粘度等)和状态(温度、压力)等与标定介质的物性和状态不同，所以必须对仪表进行刻度换算和粘度修正，以保证测量准确度。
1．液体流量测量的刻度换算对于测量液体的浮子流量计的刻度，制造厂通常是在常温下用水标定给出。
当被测液体的密度与水的密度不同，且两者的粘度相差甚微(不超过0.02Pa ·s ，此时可以忽略粘度变化对流量系数所造成的影响)时，可按下式进行刻度换算： ()()ρρρρρρυυ000--=f fq q （1）式中：q V —被测流体的实际积流量，单位为m 3／s ；q V0—仪表的刻度读数，单位为m 3／s ；ρf —浮子的材料密度，单位为kg ／m 3；ρ—被测液体的密度，单位为kg ／m 3；ρ0—标定介质水的密度，单位为kg ／m 3。
当被测液体的密度和粘度都与水不同，且粘度对流量系数的影响又不能忽略时，就必须进行密度修正和粘度修正。
可以按下式进行刻度换算： ()()ρρρρρραα0000--=f f V V q q （2）式中：a —被测液体的流量系数；a 0—仪表用水标定的流量系数；a/ a 0的值在已知被测流体的粘度μ时，可由a/ a 0-μ修正曲线查得。
a/ a 0-μ修正曲线是通过大量试验绘制而成。
每一台定型的浮子流量计，都有一组a/ a 0-μ修正曲线。
这里需要说明，绘制a/ a 0-μ修正曲线工作量很大，且查得a/ a 0值后还需进行一系列计算才能求得实际流量。
另外在低粘度时，查图的准确度不高。
鉴此，当用浮子流量计测量粘性流体时，为了保证测量准确度，建议最好在实际工作状态条件下，采用实测液体进行标定和刻度。
[例1]使用用水标定刻度的浮子流量计，测量密度为0.8 g ／cm 3，其粘度系数与水相差无几的某种介质，若浮子的材料为不锈钢，ρf =7.9g ／cm 3，流量计的读数4 L ／s ，求被测液体的实际流量。
浮子流量计
浮子流量计.txt 浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。
工作原理如图1所示，被测流体从下向上经过锥管1和浮子2形成的环隙3时，浮子上下端产生差压形成浮子上升的力，当浮子所受上升力大于浸在流体中浮子重量时，浮子便上升，环隙面积随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。
浮子在锥管中高度和通过的流量有对应关系。
体积流量Q的基本方程式为(1)当浮子为非实芯中空结构（放负重调整量）时，则(2)式中α——仪表的流量系数，因浮子形状而异；ε——被测流体为气体时气体膨胀系数，通常由于此系数校正量很小而被忽略，且通过校验已将它包括在流量系数内，如为液体则ε=1；△F——流通环形面积，m2；g——当地重力加速度，m/s2；Vf——浮子体积，如有延伸体亦应包括，m3；ρf——浮子材料密度，kg/m3；ρ——被测流体密度，如为气体是在浮子上游横截面上的密度，kg/m3；Ff——浮子工作直径（最大直径）处的横截面积，m2；Gf——浮子质量，kg。
流通环形面积与浮子高度之间的关系如式（3）所示，当结构设计已定，则d、β为常量。
式中有h的二次项，一般不能忽略此非线性关系，只有在圆锥角很小时，才可视为近似线性。
m2 (3)式中 d——浮子最大直径（即工作直径），m；h——浮子从锥管内径等于浮子最大直径处上升高度，m；β——锥管的圆锥角；a、b——常数。
口径15-40mm透明锥形管浮子流量计典型结构如图2所示。
透明锥形管4用得最普遍是由硼硅玻璃制成，习惯简称玻璃管浮子流量计。
流量分度直接刻在锥管4外壁上，也有在锥管旁另装分度标尺。
锥管内腔有圆锥体平滑面和带导向棱筋（或平面）两种。
浮子在锥管内自由移动，或在锥管棱筋导向下移动，较大口平滑面内壁仪表还有采用导杆导向。
图3是直角型安装方式金属管浮子流量计典型结构，通常适用于口径15-40mm以上仪表。
金属管浮子流量计及其流量换算
度（kg/m3）ρ0 标准状态下空气的密度： （1.205kg/m3） P1 被测气体状况下的绝对压力（表 压 + 大 气 压 ） MPaP0 标 准 状 态 时 的 压 力 （0.101325MPa）T1 被测气体状况下的开尔文温度 T0 标准状态时的开尔文温度（293.15K）Kρ气 体的密度修正系数Kp气体的压力修正系数KT气体
1205kgm3p1被测气体状况下的绝对压力表压大气压mpap0标准状态时的压力0101325mpat1被测气体状况下的开尔文温度t0标准状态时的开尔文温度29315kk气体的密度修正系数kp气体的压力修正系数kt气体的温度修正系数应用实例仪表选型的实质就是求出换算流量q0再根据流量规格选出合适的仪表型号
标准状况下的流量×10=38.39Nm3/h 换算流量×38.39=18.64Nm3/h 因此用 DN15 口径的浮子流量计进行测量比较 合适。
0c68f5e 外夹式超声波流量计
5 结语
金属管浮子流量计作为过程控制仪表，可以适 应高温、高压、强腐蚀、剧毒等多种苛刻环境，可 动部件少、便于维护，解决了生产中的许多难题。 金属管浮子流量计以其卓越的性能被越来越多的
0c68f5e 外夹式超声波流量计
的温度修正系数 4 应用实例 仪表选型的实质就是求出换算流量 Q0，再根
据流量规格选出合适的仪表型号。
例题 1 用户的被测介质为二氯丙烷，密度 1130kg/m3，流量上限为 10001/h，如何选型？
解：换算流量×1000=1074.31/h
用户所青睐。而熟练掌握浮子流量计的流量换算对 正确选表和用表至关重要。因此了解浮子流量计的 性能特点和仪表选型的方法，才能正确选择性能和 比较高的类型。
金属管浮子流量计说明书
ZRN-LZ型系列金属管浮子流量计安装使用说明书目录一、产品概况 (2)二、原理结构 (2)三、技术要求 (2)四、电性能 (3)五、限位开关报警装置 (3)六、型号规格 (4)七、安装尺寸 (5)八、使用与维修 (6)九、仪表常见故障的维修 (7)十、防爆产品使用注意事项 (8)十一、设计选用及订货须知 (8)ZRN-LZ系列金属管浮子流量计安装使用说明书一、产品概况ZRN-LZ系列金属管浮子流量计结构简单、工作可靠、准确度高、适用范围广。
与玻璃转子流量计相比较能耐较高的压力。
ZRN-LZ系列流量计具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。
广泛应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。
流量计检测部分零件均有1Cr18Ni9Ti不锈钢材料制成，特殊场合也可由Cr18Ni12Mo2Ti或F46等耐腐蚀材料组成。
流量计除特殊规格外，高度均为250mm。
连接法兰采用GB/T9119.8～10标准，也可根据用户特殊要求定制。
二、原理结构由下而上的流体通过直立的测量管时，浮子在压差的作用下上升、浮子上升的高度即代表流量的大小。
并通过浮子中的磁钢与指示器中的磁钢耦合联结传递给指示器，带动指示器中的指针转动。
8指示器7弹簧卡圈6浮子止挡5管体4测量体3浮子2浮子导向盘1连接法兰图1仪表结构图三、技术要求1.测量范围：水（2.5～6000）L/h；空气（0.07～2000）m3/h（在0.101025MPa、20℃）。
2.准确度等级：1.5、2.5级。
3.量程比：10：1。
4.工作压力：DN15～50，4MPa ；DN80～100，1.6MPa 。
5.介质温度：－80℃～200℃（内衬F46流量计0℃～80℃）。
6.液体介质粘度：DN15＜5mPa·s ；DN25～100＜5mPa·s 。
7.连接方式：法兰连接、螺纹连接等；法兰采用GB/T9119.8～10标准。
浮子流量计ppt课件
2021/2/27
18
内容提要
结构与工作原理 天大泰和相关产品介绍 检定流程 流量计选型 应用领域 安装使用中需要注意的问题 常见故障及维护
2021/2/27
19
第二章
标准装置
实验装置
2021/2/27
20
浮子流量计的检定流程
测量范围：水 2.5～200,000 L/h； 空气 0.07～5,000 m3/h (0.1013MPa ，20℃)。
量程比：标准型: 10:1 特殊规格的流量计需另选 精度等级： 1.0级、1.5级 压力等级：1.6MPa、2.5MPa、4.0MPa、其他 介质温度：-80℃~+250℃（内衬氟塑料流量计流体温度为
设计与磁阻元件配套的硬件电路，实现流量的测量。
2021/2/27
12
内容提要
结构与工作原理 天大泰和相关产品介绍 检定流程 流量计选型 应用领域 安装使用中需要注意的问题 常见故障及维护
2021/2/27
13
天大泰和相关产品介绍
分类
按结构形式分：垂直型、水平型； 按被测介质分：液体、气体； 按传感器类型分：锥管型、孔板型； 按转换器类型分：指针现场指示型、指针式远传型、智能现场指
2021/2/27
11
转换器部分的工作原理
N
磁 阻
S元 件
温度补偿 A/D
处 理 A/D 电 路
单片机
电 PWM 流
输
出
RS485 通讯接口
磁阻式金属浮子流量计基本原理
在浮子内嵌入小磁钢，在金属锥管管体外安装圆形磁体，通过磁路耦 合将浮子的纵向位移转换成外部磁体的角度变化，并通过磁阻元件测 量此角度。
浮子流量计流量示值
浮子流量计流量示值（钟罩法）不确定度评定1.概述1.1、测量依据：JJG257—2007《浮子流量计》检定规程。
1.2、计量标准：主要标准设备为电子皂膜流量计，钟罩作标准气源，测量范围为（20～2000）mL/min 。
表1. 实验室的计量标准器和配套设备设备名称技术性能测量范围准确度等级 智能电子皂膜流量计（20～2000）mL/min1.0级 温度计 ( 0～50)℃ 分度值0.1℃ U 型压力计 （-10000～10000）Pa 分度值10Pa空盒气压表（80～106）kPa/1.3、被测对象：2.5级的浮子流量计，测量范围：（20～2000）mL/min1.4、测量方法：将被测流量计串联安装在电子皂膜流量计的上游，当被测流量计的流量达到稳定时，挤压皂膜，读取皂膜流量计的显示流量，记录皂膜流量计和被检流量计进口处的压力和温度，每一个流量点测量2次，取其最大示值误差作为该流量计的误差。
依据规程计算出被检流量计在刻度状态下的实际流量N q 。
2.数学模型流量计在刻度状态下的实际流量为： 21⎪⎪⎭⎫ ⎝⎛=m N m N ssVN p p T T T p q q （1） N q ——被检流量计在刻度状态下的实际流量 V q ——电子皂膜流量计的显示流量值；m s N p p p ,,——分别为标准状态下，皂膜流量计和流量计前的气体绝对压力； m s N T T T ,,——分别为标准状态下，皂膜流量计和流量计前的气体热力学温度；3.不确定度传播率按照式（1）可得转子流量计的不确定度表示为：()()()()()()()S u c p u c T u c T u c p u c q u c q u m m s s V N 2262252242232222212++++++=式中：11=∂∂=VNr q q c 12=∂∂=sNr p q c 13-=∂∂=sNr T q c 214=∂∂=m N r T q c 215-=∂∂=m N r p q c 其中：16=r c ，为测量重复性引入的不确定度的灵敏系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浮子流量计流量示值（钟罩法）不确定度评定
1.概述
1.1、测量依据：JJG257—2007《浮子流量计》检定规程。
1.2、计量标准：主要标准设备为电子皂膜流量计，钟罩作标准气源，测量范围为（20～2000）mL/min 。
表1. 实验室的计量标准器和配套设备
设备名称
技术性能
测量范围
准确度等级 智能电子皂膜流量计
（20～2000）mL/min
1.0级 温度计 ( 0～50)℃ 分度值0.1℃ U 型压力计 （-10000～10000）Pa 分度值10Pa
空盒气压表
（80～106）kPa
/
1.3、被测对象：
2.5级的浮子流量计，测量范围：（20～2000）mL/min
1.4、测量方法：将被测流量计串联安装在电子皂膜流量计的上游，当被测流量计的流量达到稳定时，挤压皂膜，读取皂膜流量计的显示流量，记录皂膜流量计和被检流量计进口处的压力和温度，每一个流量点测量2次，取其最大示值误差作为该流量计的误差。
依据规程计算出被检流量计在刻度状态下的实际流量N q 。
2.数学模型
流量计在刻度状态下的实际流量为： 2
1⎪⎪⎭
⎫ ⎝⎛=m N m N s
s
V
N p p T T T p q q （1） N q ——被检流量计在刻度状态下的实际流量 V q ——电子皂膜流量计的显示流量值；
m s N p p p ,,——分别为标准状态下，皂膜流量计和流量计前的气体绝对压力； m s N T T T ,,——分别为标准状态下，皂膜流量计和流量计前的气体热力学温度；
3.不确定度传播率
按照式（1）可得转子流量计的不确定度表示为：
()()()()()()()S u c p u c T u c T u c p u c q u c q u m m s s V N 2
262252242232222212++++++=
式中：11=∂∂=
V
N
r q q c 12=∂∂=
s
N
r p q c 13-=∂∂=
s
N
r T q c 21
4=∂∂=
m N r T q c 2
1
5-=∂∂=
m N r p q c 其中：16=r c ，为测量重复性引入的不确定度的灵敏系数。
4.标准不确定度评定
4.1 标准装置引入的不确定度分量()V u
测量的标准装置为电子皂膜流量计，其扩展不确定度为1.0%,为正态分布，
则：()%5.02
%
1==
V u r 。
4.2 被检流量计前压力测量引入的不确定度分量()m p u
被测流量计前绝对压力值的测量不确定度来源由U 型管压力计和空盒气压表测量不准确引起，这两个量互不相关。
U 型管压力计的最大允许误差为±2.5%，测钟罩的压力范围在（900～1200）Pa 内，因此测钟罩压力带来的最大误差为±30 Pa ，它相对实验条件下的绝对压力值最大为0.03%。
空盒气压表证书上给出的不确定度为70Pa ，它相对实验条件下的绝对压力值最大为0.08%，在计算这两个分量时，充分考虑了本地大气压从最低到最高（91kPa ～95kPa ）变化的影响，然后取其最大值，该分量按均匀分布考虑，
则：()%05.0)3
%08.0(
)3
%03.0(
22=+=m r p u ;
4.3 被测流量计前温度测量引入的不确定度分量()m T u
温度计的最大允许误差为±0.2℃，它相对实验条件下的热力学温度最大影响量为0.2/288.15。
在计算该分量时，温度的变化范围在（20±5）℃，经过分析取其最大值，该量按均匀分布考虑
则：()%04.03
15
.288/2.0==
m r T u
4.4 皂膜流量计前温度测量引入的不确定度分量()s T u 分析同()m T u
则：()%04.0=s r T u
4.5皂膜流量计前压力测量引入的不确定度分量()s p u
分析同()m p u ，由于管路压损很小，皂膜流量计前压力绝对值的变化对这个分量的影响可以忽略不计，
则：()%05.0=s r p u
4.6测量重复性引入的不确定度分量()S u
选择一个重复性、稳定性较好的2.5级的浮子流量计（型号规格为LZB-3W ，流量范围为（60～600）mL/min ）进行测量，对其最大流量600 mL/min 点重复测量10次，得到：()S u r = 0.28%
5.合成标准不确定度 5.1 主要标准不确定度汇总表
不确定度符号
标准不确定度（相
对值） 灵敏系数
合成标准不
确定度分量
()V r q u 0.5% 1 0.5% ()s r p u
0.05 1 0.05% ()s r T u
0.04%
-1
0.04%
()m r T u
0.04% 21 0.02% ()m r
p u
0.05% -2
1 0.025% ()S u r
0.28%
1
0.28%
5.2 合成标准不确定度计算:
()()()()()()()[
]2
12
2
2
2
2
S u p u T u T u p u q u q u r
m
r
m
r
s
r
s
r
V r N r +++++==0.58%
5.3 扩展不确定度计算：
U =()2%,2.1%58.02==⨯=⨯k q u k N
6.对使用电子皂膜流量计标准装置校准气体浮子流量计的测量不确定度评估 6.1 根据JJG257-2007的规定，在流量计的流量范围内，一般应选择包括上限流量和下限流量在内的5个均匀分布流量点进行校准，该型号的流量计选择校准60mL/min 、200mL/min 、400mL/min 、500mL/min 、600mL/min 共6个点。
其测量不确定度见下表：
校准点 mL/min
不确定度分量（%）
u c
（℃）
U
（℃）
(k ＝2)
()V r q u ()s r p u ()s r T u ()m r T u ()m r p u
()S u r
60 0.5 0.05 0.04 0.02 0.025 0.28 0.58% 1.2% 200 0.5 0.05 0.04 0.02 0.025 0.29 0.58% 1.2% 400 0.5 0.05 0.04 0.02 0.025 0.28 0.58% 1.2% 500 0.5 0.05 0.04 0.02 0.025 0.28 0.58% 1.2% 600
0.5
0.05
0.04
0.02
0.025
0.28
0.58%
1.2%
6.2 皂膜流量标准装置的测量范围为（20～2000）mL/min ，在被测对象最佳选择、相同测量人员、设备、环境条件的情况下，同一准确度等级的流量计的重复性差
别很小，即使有微量的改变，对扩展不确定度几乎没有影响，因此对该套装置测量范围内的全部校准点测量不确定度评估如下：
测量范围mL/min 准确度
等级
不确定度分量（%）
u c
（℃）
U
（℃）
(k＝2) ()
V
r
q
u
()
s
r
p
u()s r T
u()m
r
T
u()m
r
p
u()S
u
r
20～2000 2.5级0.5 0.05 0.04 0.02 0.025 0.29 0.58% 1.2%
4.0级0.5 0.05 0.04 0.02 0.025 0.40 0.64 1.3
5.0级0.5 0.05 0.04 0.02 0.025 0.56 0.75 1.5
7.校准和测量能力（CMC）
2.5级的浮子流量计是使用皂膜流量标准装置可校准的最佳被校流量计，因此该项目的CMC为：（20～2000）mL/min，U=1.2%。
