《结构力学》函授B卷答案
结构力学试题与答案汇总(完整版)
院（系） 学号 姓名 .密封线内不要答题 密封……………………………………………………………………………………………………………………………………………………结构力学试题答案汇总结构力学课程试题 ( B )卷考 试 成 绩题号 一二三四成绩得分一、选择题(每小题3分,共18分)1. 图 示 体 系 的 几 何 组 成 为 ： （ ） A. 几 何 不 变 ， 无 多 余 联 系 ； B. 几 何 不 变 ， 有 多 余 联 系 ； C. 瞬变 ； D. 常 变 。
2. 静 定 结 构 在 支 座 移 动 时 ， 会 产 生 ： （ ）A. 内 力 ；B. 应 力 ；C. 刚 体 位 移 ；D. 变 形 。
3. 在 径 向 均 布 荷 载 作 用 下 ， 三 铰 拱 的 合 理 轴 线 为： （ ）A ．圆 弧 线 ；B ．抛 物 线 ；C ．悬 链 线 ；D ．正 弦 曲 线 。
4. 图 示 桁 架 的 零 杆 数 目 为 ： （ ）A. 6；B. 7；C. 8；D. 9。
5. 图 a 结构的最后弯矩图为：（）A．图 b； B．图 c ； C．图 d ； D．都不对。
6. 力法方程是沿基本未知量方向的：（）A．力的平衡方程；B．位移为零方程；C．位移协调方程； D．力的平衡及位移为零方程。
二、填空题（每题3分,共9分）1.从几何组成上讲，静定和超静定结构都是_________体系，前者_________多余约束而后者_____________多余约束。
2. 图 b 是图 a 结构 ________ 截面的 _______ 影响线。
3. 图示结构 AB 杆 B 端的转动刚度为 ________, 分配系数为________, 传递系数为 _____。
三、简答题（每题5分，共10分）1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？2.影响线横坐标和纵坐标的物理意义是什么？四、计算分析题，写出主要解题步骤(4小题,共63分)1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。
结构力学期末考试b卷试题及答案
结构力学期末考试b卷试题及答案一、选择题（每题2分，共20分）1. 梁的弯矩图在支座处的弯矩值通常为：A. 零B. 无穷大C. 正值D. 负值答案：A2. 静定结构在受到外力作用下，其内力与位移的关系是：A. 线性关系B. 非线性关系C. 无关系D. 依赖于材料性质答案：A3. 悬臂梁在自由端受到向下的集中力作用时，其弯矩图的形状为：A. 直线B. 曲线C. 抛物线D. 折线答案：C4. 简支梁在跨中受到向下的集中力作用时，其弯矩图的形状为：A. 直线B. 曲线C. 抛物线D. 折线答案：C5. 梁的剪力图在集中力作用点处的剪力值通常为：A. 零B. 无穷大C. 正值D. 负值答案：C6. 梁的剪力图在支座处的剪力值通常为：A. 零B. 无穷大C. 正值D. 负值答案：C7. 梁的剪力图在集中力作用点处的剪力值与弯矩图的关系是：A. 正相关B. 负相关C. 无关系D. 依赖于力的方向答案：D8. 简支梁在跨中受到向下的集中力作用时，其剪力图的形状为：A. 直线B. 曲线C. 抛物线D. 折线答案：A9. 对于静定梁，其位移与外力的关系是：A. 线性关系B. 非线性关系C. 无关系D. 依赖于材料性质答案：A10. 悬臂梁在自由端受到向下的集中力作用时，其位移图的形状为：A. 直线B. 曲线C. 抛物线D. 折线答案：B二、填空题（每题2分，共20分）1. 在结构力学中，_________ 指的是结构在受到外力作用下不发生变形的能力。
答案：刚度2. 梁的弯矩图是表示梁在_________ 方向上的内力分布情况。
答案：垂直3. 简支梁在跨中受到向下的集中力作用时，其弯矩的最大值为_________。
答案：集中力乘以距离支座的距离4. 悬臂梁在自由端受到向下的集中力作用时，其剪力的最大值为_________。
答案：集中力5. 梁的剪力图是表示梁在_________ 方向上的内力分布情况。
答案：水平6. 在结构力学中，_________ 指的是结构在受到外力作用下发生变形的能力。
《结构力学》试卷B及答案
结构力学B卷一、填空题(每空3分，共24分)1.在分析体系的几何组成时，增加或拆去二元体，原体系的_____性质不变。
2.图示三铰拱，拱轴线方程为y=4fx(L-x)/L2，在均布荷载q作用下截面D的弯矩为_____。
3.图乘法求结构位移的应用条件是：___________________；等截面(EI=常数)；相乘的两个弯矩图中至少有一个是直线图形。
4.支座移动在__________结构中产生内力。
5.在力法计算中，柔度系数δij的物理意义是Xj=1引起的__________。
6.位移法以__________为基本未知量。
7.用力矩分配法计算图示结构时，结点B的不平衡力矩(约束力矩)等于_____kN·m。
8.在绘制某量的影响线时，横坐标代表__________，纵坐标代表该量的值。
二、选择题（每小题2分，共18分）1.图示体系是( )。
A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.几何常变体系D.几何瞬变体系2. 图示的组合结构中杆AB的轴力为( )。
A. —PB. 2PC. PD. —2P题2.3图 a a a/2 a/2 3.图示桁架C 点水平位移的值为( )。
A ．Pa EAB ．12Pa EAC ．14Pa EAD ．04.下列弯矩图中正确的是图( )。
5.图示对称结构，作用反对称荷载，沿对称轴截面C 截开，暴露出三对内力，可以判断( )。
A. M c =0, Q c =0,N c =0B. M c ≠0, Q c =0,N c =0C. M c =0, Q c ≠0,N c =0D. M c =0, Q c =0,N c ≠06. 图示结构用位移法计算时，基本未知量数目为( )。
A. 角位移=2, 线位移=2B. 角位移=4, 线位移=2C. 角位移=3, 线位移=2D. 角位移=2, 线位移=17.图示结构，EI=常数，不计轴向变形，用位移法求解时，最少的基本未知量数是( )。
结构力学b考试题及答案详解
结构力学b考试题及答案详解结构力学B考试题及答案详解一、选择题1. 下列哪一项不是结构力学的研究内容？A. 静力分析B. 动力分析C. 材料力学性能D. 稳定性分析答案：C2. 在结构力学中，下列哪个概念与“弯矩”无关？A. 剪力B. 支反力C. 惯性力D. 轴力答案：D3. 根据欧拉临界载荷公式，下列哪个因素与临界载荷无关？A. 柱长B. 材料的弹性模量C. 柱的截面惯性矩D. 柱的截面积答案：D二、简答题1. 简述静定结构与超静定结构的区别。
答案：静定结构是指在给定的外力作用下，结构的内力和位移可以通过静力平衡条件和几何条件唯一确定的结构。
而超静定结构则是指静力平衡条件和几何条件不能唯一确定内力和位移的结构，需要额外的约束条件。
2. 描述结构力学中“弯矩”的概念及其影响因素。
答案：弯矩是结构力学中描述梁或框架在受到横向荷载时，截面上产生的内力矩。
弯矩的大小取决于荷载的大小、分布以及梁的几何形状和支撑条件。
三、计算题1. 给定一简支梁，梁长为L，跨中受一集中荷载P，求跨中的最大弯矩。
答案：跨中的最大弯矩为 M_max = (PL) / 4。
2. 考虑一悬臂梁，其长度为L，自由端受一集中荷载P，求梁端的支反力。
答案：梁端的支反力为 R = P。
四、分析题1. 某框架结构由两根柱子和一根横梁组成，柱子和横梁的弹性模量相同，柱子的高度为h，横梁的长度为L，框架结构受到一个垂直于横梁的集中荷载P。
分析该结构的内力分布，并求出横梁的最大弯矩。
答案：由于框架结构的对称性，内力在两柱子中分布均匀。
横梁受到的弯矩由荷载P产生，最大弯矩发生在荷载作用点下方，其值为M_max = (P * L) / 4。
五、论述题1. 论述结构力学在现代建筑工程中的应用及其重要性。
答案：结构力学是现代建筑工程的基础，它涉及到建筑物的稳定性、安全性和经济性。
通过结构力学的分析，可以合理设计建筑物的结构形式，确保其在各种荷载作用下的安全性能，同时优化材料的使用，降低成本。
结构力学B复习题答案
结构力学B复习题答案1. 确定结构的自由度。
在结构力学中，确定结构的自由度是分析结构响应的第一步。
自由度是指结构在空间中可以独立移动的方向数。
对于平面结构，通常有三个自由度：两个平移自由度和一个旋转自由度。
2. 应用静力平衡方程。
为了确保结构处于平衡状态，必须满足静力平衡方程。
这包括三个方向上的力平衡方程（x、y和z方向）以及力矩平衡方程。
对于平面结构，通常只需要考虑x和y方向上的力平衡以及关于任意点的力矩平衡。
3. 计算结构的内力。
结构的内力包括轴力、剪力和弯矩。
这些内力可以通过平衡方程计算得出。
对于梁和框架结构，通常需要绘制剪力图和弯矩图来直观地表示内力的分布。
4. 应用弯矩图确定截面应力。
弯矩图可以用于确定结构截面上的正应力和剪应力。
正应力由弯矩和截面惯性矩决定，而剪应力则由剪力和截面面积决定。
通过这些应力分布，可以评估结构的承载能力。
5. 考虑结构的稳定性。
除了强度和刚度要求外，结构的稳定性也是设计中必须考虑的因素。
对于细长的柱子或高耸结构，需要进行稳定性分析，以确保在风载或其他横向荷载作用下不会发生失稳。
6. 应用能量方法求解结构响应。
能量方法，如虚功原理和卡氏定理，可以用来求解结构在荷载作用下的位移和应力。
这些方法在处理复杂结构问题时特别有用，因为它们可以避免直接求解复杂的平衡方程。
7. 考虑结构的动力响应。
对于动态荷载，如地震或交通荷载，结构的动力响应变得重要。
这需要考虑结构的质量和阻尼特性，并可能需要使用模态分析等高级方法来评估结构的动态特性。
8. 应用有限元方法进行结构分析。
对于复杂的结构系统，有限元方法是一种强大的工具，可以模拟结构在各种荷载和边界条件下的行为。
通过将结构离散化为有限数量的元素，可以更精确地模拟结构的响应。
9. 考虑结构的非线性行为。
在某些情况下，结构材料或几何的非线性行为可能对结构响应产生显著影响。
这可能需要使用非线性有限元分析来准确预测结构在极端荷载下的行为。
函授-专升本课程复习资料-工程管理-结构力学-试卷3套及答案

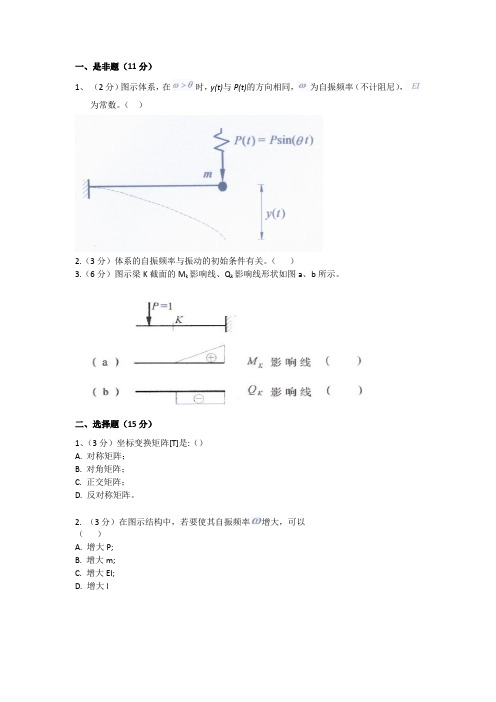

一、是非题（11分）1、（2分）图示体系，在时，y(t)与P(t)的方向相同，为自振频率（不计阻尼），为常数。
（）2.（3分）体系的自振频率与振动的初始条件有关。
（）3.（6分）图示梁K截面的M k影响线、Q k影响线形状如图a、b所示。
二、选择题（15分）1、（3分）坐标变换矩阵[T]是:（）A. 对称矩阵；B. 对角矩阵；C. 正交矩阵；D. 反对称矩阵。
2. （3分）在图示结构中，若要使其自振频率增大，可以（）A. 增大P;B. 增大m;C. 增大EI;D. 增大l.3.（3分）当结构发生共振时（考虑阻尼），结构的（）A.动平衡条件下不能满足；B.干扰力与阻尼力平衡，惯性力与弹性力平衡；C.干扰力与弹性力平衡，惯性力与阻尼力平衡；D.干扰力与惯性力平衡，弹性力与阻尼力平衡。
4. （3分）单自由度体系运动方程为，其中未考虑质体重力，这是因为：（）.A.重力在弹性力内考虑了;B.重力与其他力相比，可以略去不;C.以重力作用时的静平衡位置为y坐标零点;D.重力式静力，不在动平衡方程中考虑.5.（3分）图示结构在水平X1和X3作用下，只考虑弯曲变形，其结构的结点荷载列阵{P}中元素P1的值应为：（）A. X1;B. X1—X3;C. X1+ X3;D. -X3。
三、填空题（14分）1、（5分）图示体系，不计阻尼及杆件质量，其振动微分方程为____________________。
2.（4分）局部坐标系中自由单元刚度矩阵的特性有、。
3.（5分）图示连续梁，l=6m，q=10KN/m，则等效结点列阵元素P2 = ，P4= 。
四、（本大题5分）用先处理法求图示刚架的结构刚度矩阵[K],只考虑弯曲变形。
五、（本大题7分）按先处理法求图示桁架的结点荷载列阵{P}。
六、（本大题7分）图示结构B支座沉陷△=0.01m，求C点的水平位移。
七、（本大题5分）求图示体系的自振频率及主阵型，已知运动方程为：八、（本大题10分）分析图示平面体系的几何组成性质。
结构力学B及答案
注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
东北农业大学成人教育学院考试题签结构力学（B ）一、判断题（每题1分，共15分）1．力法典型方程的等号右端项不一定为0。
（ ）2．计算超静定结构的位移时，虚设力状态可以在力法的基本结构上设。
（ ）3．用力矩分配法计算结构时，汇交于每一结点各杆端分配系数总和为1，则表明分配系数的计算无错误。
（ ） 4．力矩分配法适用于所有超静定结构的计算。
（ ） 5．当AB 杆件刚度系数i S AB 3 时，杆件的B 端为定向支座。
（ ）6．求桁架内力时截面法所截取的隔离体包含两个或两个以上的结点。
（ ） 7．超静定结构的力法基本结构不是唯一的。
（ ） 8．在桁架结构中，杆件内力不是只有轴力。
（ ） 9．超静定结构由于支座位移可以产生内力。
（ ） 10．超静定结构的内力与材料的性质无关。
（ ） 11．图示桁架结构中有3个杆件轴力为0 。
（ ）12．图示悬臂梁截面A 的弯矩值是ql 2。
（ ）ll13．静定多跨梁中基本部分、附属部分的划分与所承受的荷载无关。
（ ） 14．一般来说静定多跨梁的计算是先计算基本部分后计算附属部分。
（ ） 15．用平衡条件能求出全部内力的结构是静定结构。
（ ）注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
二、单项选择题（每题2分，共30分） 1．图示简支梁中间截面的弯矩为（ ）qlA ． 82qlB ． 42ql C ． 22ql D ． 2ql2．超静定结构在荷载作用下产生的内力与刚度（ ）A ． 无关B ． 相对值有关C ． 绝对值有关D ． 相对值绝对值都有关 3．超静定结构的超静定次数等于结构中（ ） A ．约束的数目 B ．多余约束的数目 C ．结点数 D ．杆件数4．力法典型方程是根据以下哪个条件得到的（ ）。
A ．结构的平衡条件 B ．结构的物理条件C ．多余约束处的位移协调条件D ．同时满足A 、B 两个条件5． 图示对称结构作用反对称荷载，杆件EI 为常量，利用对称性简化后的一半结构为（ ）。
结构力学函授作业习题及答案
结构力学一、填空题。
1、在梁、刚架、拱、桁架四种常见结构中，主要受弯的是和，主要承受轴力的是和。
2、选取结构计算简图时，一般要进行杆件简化、简化、简化和简化。
3、分析平面杆件体系的几何组成常用的规律是两刚片法则、和二元体法则。
4、建筑物中用以支承荷载的骨架部分称为，分为、和三大类。
5、一个简单铰相当于个约束。
6、静定多跨梁包括部分和部分，内力计算从部分开始。
7、刚结点的特点是，各杆件在连接处既无相对也无相对，可以传递和。
8、平面内一根链杆自由运动时的自由度等于。
二、判断改错题。
1、三刚片用三个铰两两相联必成为几何不变体系。
（）2、对静定结构，支座移动或温度改变会产生内力。
（）3、力法的基本体系必须是静定的。
（）4、任何三铰拱的合理拱轴都是二次抛物线。
（）5、图乘法可以用来计算曲杆。
（）6、静定结构的影响线全部都由直线段组成。
（）7、多跨静定梁若附属部分受力，则只有附属部分产生内力。
（）8、功的互等定理成立的条件是小变形和线弹性。
（）9、力法方程中，主系数恒为正，副系数可为正、负或零。
（）三、选择题。
1、图示结构中当改变B点链杆方向（不能通过A铰）时，对该梁的影响是（）A、全部内力没有变化B、弯矩有变化C、剪力有变化D、轴力有变化2A、DC, EC, DE, DF, EFB 、DE, DF, EFC 、AF, BF, DE, DF, EFD 、DC, EC, AF, BF3、右图所示刚架中A 支座的反力A H 为（ ）A 、PB 、2P -C 、P-D 、2P4A 、CH BI DG ,, B 、BI AB BG DC DG DE ,,,,,C 、AJ BI BG ,,D 、BI BG CF ,,5、静定结构因支座移动，（ ）A 、会产生内力，但无位移B 、会产生位移，但无内力C 、内力和位移均不会产生D 、内力和位移均会产生6、对右图所示的单跨超静定梁，支座A 产生逆时针转角θ，支座B 产生竖直沉降c ，若取简支梁为其基本结构，则力法方程为（ ）A 、θδ=+a c XB 、θδ=-ac XC 、θδ-=+acXD 、θδ-=-acX7、下图所示平面杆件体系为（ ）A 、几何不变，无多余联系B 、几何不变，有多余联系C 、瞬变体系D 、常变体系8、图示梁中的轴力（A 、全部为拉力B 、为零C 、全部为压力D 9A 、单位荷载下的弯矩图为一直线B 、结构可分为等截面直杆段C 、所有杆件EI 为常数且相同D 、结构必须是静定的四、对下图所示平面杆件体系作几何组成分析。
最新结构力学试题及答案汇总（完整版）
最新结构⼒学试题及答案汇总（完整版）精品⽂档院（系）学号姓名 .密封线内不要答题密封……………………………………………………………………………………………………………………………………………………结构⼒学试题答案汇总结构⼒学课程试题 ( B )卷考试成绩题号⼀⼆三四成绩得分⼀、选择题(每⼩题3分,共18分)1. 图⽰体系的⼏何组成为：（） A. ⼏何不变，⽆多余联系； B. ⼏何不变，有多余联系； C. 瞬变； D. 常变。
2. 静定结构在⽀座移动时，会产⽣：（）A. 内⼒；B. 应⼒；C. 刚体位移；D. 变形。
3. 在径向均布荷载作⽤下，三铰拱的合理轴线为：（）A ．圆弧线；B ．抛物线；C ．悬链线；D ．正弦曲线。
4. 图⽰桁架的零杆数⽬为：（）A. 6；B. 7；C. 8；D. 9。
精品⽂档5. 图 a 结构的最后弯矩图为：（）A．图 b； B．图 c ； C．图 d ； D．都不对。
6. ⼒法⽅程是沿基本未知量⽅向的：（）A．⼒的平衡⽅程；B．位移为零⽅程；C．位移协调⽅程； D．⼒的平衡及位移为零⽅程。
⼆、填空题（每题3分,共9分）1.从⼏何组成上讲，静定和超静定结构都是_________体系，前者_________多余约束⽽后者_____________多余约束。
2. 图 b 是图 a 结构 ________ 截⾯的 _______ 影响线。
3. 图⽰结构 AB 杆 B 端的转动刚度为 ________, 分配系数为________, 传递系数为 _____。
三、简答题（每题5分，共10分）1.静定结构内⼒分析情况与杆件截⾯的⼏何性质、材料物理性质是否相关？精品⽂档为什么？2.影响线横坐标和纵坐标的物理意义是什么？四、计算分析题，写出主要解题步骤(4⼩题,共63分)1.作图⽰体系的⼏何组成分析（说明理由），并求指定杆1和2的轴⼒。
（本题16分）2.作图⽰结构的M图。
（本题15分）3.求图⽰结构Ａ、Ｂ两截⾯的相对转⾓，EI＝常数。
《结构力学》B卷参考答案与评分标准
武汉理工大学2007年度工民建专业结构力学函授试题B 卷参考答案与评分标准一、分析：可只分析基础以上部分，铰接ACE ∆――刚片Ⅰ铰接BDF ∆原体系几何不变，无多余约束。
二、解：由结构整体平衡方程得支座反力为 Y kN Y A B 10844,10868244-+⨯==⨯+⨯⨯=取出CGEB 部分为隔离体，其受力如右下图所示，由∑=Cm02284=⨯-⨯-⨯DE B S Y kN S DE 12= 再以E 结点为对象，其受力如下图所示，由∑∑=,0Y X 045cos 045sin =+=-BE EG DE BE S S S S解出 kN S kN S EG BE 12,968.16-==（压） 根据D 、E 结点的对称性知kN S S kN S S EG D F BE AD 12,968.16-====（压）（2分）（2分）（1分）（1分） BE（3（3分）（2（2分）（2分）qC X 1X2X 1=1X 2=1a22三、解：此刚架为二次超静定的对称结构，取力法基本结构如左下图所示，并画出相应的21,M M 和P M 如下：,3142232212,32322122112322311===⨯⨯+⨯⨯⨯⨯⨯==⨯⨯⨯⨯⨯=δδδδEIa a a a a a a EI EI a a a a EIEI qa a a qa a qa a a a qa EI EI qa a qa a a a qa EI PP8925.05.08323225.01,85.08323225.01422224221=⎪⎪⎭⎫ ⎝⎛⨯⨯+⨯⨯⨯-⨯⨯⨯=∆-=⎪⎪⎭⎫ ⎝⎛⨯⨯⨯+⨯⨯⨯-=∆11227,16322211111qaX qaX PP-=∆-==∆-=δδ 由2211M X M X M M P ++=得此刚架的弯矩图如下图所示。
（4分）（5分）分）（2分）3ql /22400-12-2212-22四、解：基本未知量为节点B 的转角B θ，令a EI i /=， EI iqa i ib i M EI iqa i ib i M B B BA B B AB2424,24233-=-=-=-=θθθθ EIiqa i a c i i M B B BC833333-=-=θθ由∑=0BM： 0=+BC BA M MEIqa EIiqa i EI iqa i B B B 8083324333==-+-θθθ 0,0,433==-=BA BA ABM M qa M 刚架的弯矩图如右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
科目：《结构力学》试题(B卷) 答案学院：专业班级：
姓名：学号：
阅卷教师： 2014年月日
考试说明：本课程为闭卷考试，可携带计算器等文具。
一、判断题（每小题2分，共8分）
1、静定结构在温度改变作用下，结构中不产生内力，也不会发生位移。
（×）
2、无剪力分配法适用于剪力静定的有侧移刚架的计算。
（√）
3、力法的基本系可选超静定结构。
（×）
4、体系的动力自由度取决于结构超静定次数。
（×）
二、单项选择题（每小题3分，共9分）
1、图示体系的几何组成为( A ) 。
A、几何不变，无多余约束；
B、几何不变，有多余约束；
C、瞬变体系；
D 、常变体系。
2、静定结构在支座移动时，会产生（ C ）。
A 、内力；
B 、应力；
C 、刚体位移；
D 、变形。
3、图示桁架的零杆数目为（ D ）。
A 、6个；
B 、7个；
C 、8个；
D 、9个。
三、填空题（每空1分，共8分）
1、从几何组成上讲，静定和超静定结构都是 几何不变 体系，前者 无 多余约束而后者 有 多余约束。
2、图b 是图a 结构 B 截面的 剪力 影响线。
3、图示结构AB杆B端的转动刚度为 i ，分配系数为 1/8 ，传递系数为 -1 。
四、作图所示静定刚架弯矩图（10分）
五、求图示结构在荷载作用下B点的竖向位移△v B，AB杆的EI=
常数，CD杆的EA=常数。
（15分）
六、用力法计算图示结构，并作M图。
各杆EI相同。
（20分）
七、用位移法计算图示结构，并绘出弯矩图（各杆EI为常数）。
（20分）
八、图示体系，杆的抗弯刚度为EI，两质点之间距离为l，质
量均为m，试求体系的固有频率。
（10分）。
