球阀、闸阀、截止阀……还在傻傻分不清楚？让这篇图文来拯救你
球阀、闸阀、截⽌阀……还在傻傻分不清楚？让这篇图⽂来拯救你作为⼯程⼈员特别是管道安装新从业⼈员，经常会碰到⼀个问题，那就是⾯对各种球阀、闸阀、蝶阀、截⽌阀、旋塞阀等等傻傻分不清楚，从⽽在施⼯现场闹了很多笑话，那么怎样才能避免这种情况的发⽣呢？今天就让“⼩张谈施⼯”带⼤家详细了解和认识这些阀门的⼀些基础知识。
阀门的通⽤分类法：通⽤分类法：既按原理、作⽤⼜按结构划分，是⽬前国际、国内最常⽤的分类⽅法。
⼀般分：闸阀、截⽌阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、⽌回阀、减压阀、安全阀、疏⽔阀、调节阀、底阀、过滤器、排污阀等。
阀门的符号：为了便于认识选⽤，每种阀门都有⼀个特定的型号，以说明阀门的类别、驱动⽅式、连接⽅式、结构形式、密封⾯和衬⾥材料、公称压⼒及阀体材料，阀门的型号由七个单元组成，按下列顺序编制。
举个栗⼦：常见阀门结构及应⽤⼀、球阀：球阀是由旋塞阀演变⽽来。
它具有相同的启闭动作，不同的是阀芯旋转体不是塞⼦⽽是球体。
当球旋转90度时，在进、出⼝处应全部呈现球⾯，从⽽截断流动。
球阀的种类：球阀的结构：浮动式球阀对开式固定球阀（⼤⼝径）球阀的特点：球阀在管路中主要⽤来做切断、分配和改变介质的流动⽅向。
它具有以下优点：1．结构简单、体积⼩、重量轻，维修⽅便。
2. 流体阻⼒⼩，紧密可靠，密封性能好。
3．操作⽅便，开闭迅速，便于远距离的控制。
4．球体和阀座的密封⾯与介质隔离，不易引起阀门密封⾯的侵蚀。
5．适⽤范围⼴，通径从⼩到⼏毫⽶，⼤到⼏⽶，从⾼真空⾄⾼压⼒都可应⽤。
⼆、闸阀：闸阀是指启闭体(阀板)由阀杆带动阀座密封⾯作升降运动的阀门，可接通或截断流体的通道。
当阀门部分开启时，在闸板背⾯产⽣涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封⾯，修理困难。
闸阀通常适⽤于不需要经常启闭，⽽且保持闸板全开或全闭的⼯况。
不适⽤于作为调节或节流使⽤。
闸阀的分类：闸阀的结构：闸阀的特点：闸阀在管路中主要作切断⽤，⼀般⼝径DN≥50mm的切断装置多选⽤它，有时⼝径很⼩的切断装置也选⽤闸阀。
工程中各种阀门型号及字母代表的意思及区别
阀门型号编制方法2008-07-17 14:22本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。
1．阀门的型号编制方法如下：2．类型代号用汉语拼音字母表示，表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀A球阀Q 减压阀Y蝶阀D 疏水阀S隔膜阀G 柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。
3．传动方式代号用阿拉伯数字表示，表2传动方式代号传动方式代号电磁动0 伞齿轮5电磁-液动1 气动6电-液动2 液动7蜗轮3 气-液动8正齿轮4 电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。
（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S 表示，防爆电动用“9B”表示。
蜗杆-T形螺母用3T表示。
4．连接形式代号用阿拉伯数字代号表示。
表3连接形式代号连接形式代号内螺纹1 对夹7外螺纹2 卡箍8法兰4 卡套9焊接65．结构形式代号用阿拉伯数字表示，表4闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板双闸板12平行式单闸板双闸板34暗杆楔式单闸板双闸板56暗杆平行式双闸板8例如:Z941T-16 表示电动闸阀；明杆法兰连接，铜合金密封面，公称压力1.6MPa,灰铸铁（Z省略）阀体材质表5截止阀和节流阀的结构开式代号直通式1角式4直流式（Y型）5平衡直通6角式7例如:J41H-25C 表示手动(手轮传动省略本代号)截止阀；法兰连接，直通式，合金钢密封面，公称压力2.5MPa,WCB (铸钢)阀体材质表6球阀结构形式代号浮动直通式1L形三通式4T形5四通式6固定直通式7例如:Q641F-40P 表示气动球阀；法兰连接，直通式，氟塑料密封面，公称压力4.0MPa,1Cr18Ni9Ti (不锈钢，相当于304)阀体材质表7蝶阀结构形式代号杠杆式0垂直板式1斜板式（我公司为三偏心式）3注：垂直板三杆式用Is表示例如:D371X-10Q 表示蜗轮传动蝶阀；对夹连接，垂直板式，橡胶密封面，公称压力1.0MPa,球墨铸铁阀体材质表8隔膜阀结构形式代号屋肴式1截止式3闸板式7表9旋塞阀结构形式代号填料直通式3T形三通式4四通式5油封直通式7T形三通式8表10止回阀和底阀结构形式代号升降直通式1立式2旋启单瓣式4多瓣式5双瓣式6蝶式7表11安全阀结构形式代号弹簧封闭带散热片全启式0微启式1全启式2带板手全启式4双弹簧微启式3不封闭微启式7全启式8带控制机构微启式5全启式6脉冲式9注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。
国标闸阀型号表示方法
国标闸阀型号表示方法
国标闸阀型号表示方法是标准化的命名规则，用于区分不同规格的闸阀。
根据
国标闸阀型号表示方法，闸阀的型号一般由字母和数字组成。
首先，字母部分表示阀门的结构形式和功能特点。
常见的字母表示如下：
1. Z：表示闸阀；
2. Y：表示蜗轮传动闸阀；
3. Q：表示蜗杆传动闸阀；
4. X：表示关闭体为平板型闸阀；
5. H：表示高温用闸阀。
接着，数字部分表示闸阀的规格和尺寸。
一般来说，数字越大，表示闸阀的规
格越大。
其中，数值1-20表示对应的闸阀规格，例如1表示DN50，2表示DN65，3表示DN80，以此类推。
除了以上规范的字母和数字，闸阀型号中还可能包含一些特殊符号或附加信息，用于表示特殊的功能要求或技术要求。
例如，一个闸阀型号为Z45表示：这是一种闸阀，规格为DN450。
总之，国标闸阀型号表示方法通过字母和数字的组合，准确描述了闸阀的结构
形式、功能特点和规格尺寸，为用户选择和使用闸阀提供了方便。
水暖阀门种类及符号表示
水暖阀门种类及符号表示一、水暖阀门概述水暖阀门是应用于水暖系统中的控制设备，主要用于调节流体的流量、压力等参数，确保水暖系统的正常运行。
阀门的设计、选型和安装对于水暖系统的性能和安全至关重要。
二、水暖阀门种类介绍1.闸阀：闸阀又称刀闸阀，主要用于切断或接通管道中的流体。
它具有结构简单、启闭力矩小、密封性能好等优点。
2.截止阀：截止阀用于调节流量和切断流体，具有良好的密封性能和可靠性。
由于其结构特点，截止阀适用于较小的管道系统。
3.球阀：球阀是一种旋转阀，主要用于切断、调节和控制流体。
它具有体积小、重量轻、操作简便等优点。
4.蝶阀：蝶阀是一种平面阀，主要用于调节流量和切断流体。
它具有结构简单、操作方便、密封性能好等特点。
5.止回阀：止回阀又称逆止阀，用于防止流体倒流。
它适用于各种管道系统，具有良好的防倒流性能。
6.安全阀：安全阀是一种保护性阀门，用于排放系统过压的流体。
它确保了系统在压力过高时能自动卸压，保证系统安全。
7.减压阀：减压阀用于降低流体压力，适用于需要调节压力的场合。
它具有压力稳定、性能可靠等优点。
8.疏水阀：疏水阀用于排放管道中的凝结水和空气，确保系统正常运行。
它具有结构简单、排水能力强、使用寿命长等特点。
三、符号表示及含义水暖阀门的符号表示主要包括阀门类型、驱动方式、连接方式、公称压力、公称直径等。
例如，一只手动闸阀的符号表示可能为：“Z12T-16C”，其中“Z”表示闸阀，“12”表示公称直径（单位：毫米），“T”表示手动驱动，“16”表示公称压力（单位：兆帕），“C”表示阀体材料。
四、选用与安装注意事项1.选用阀门时，应根据实际工况和需求，选择合适的阀门类型和规格。
2.安装前，应仔细阅读阀门说明书，了解阀门的结构、工作原理和安装要求。
3.安装时，要注意阀门与管道的对中，确保阀门处于垂直或水平位置。
4.安装后，要进行试运行，检查阀门是否正常工作。
五、维护与保养方法1.定期检查阀门的工作状态，发现异常情况要及时处理。
阀门的代号与识别

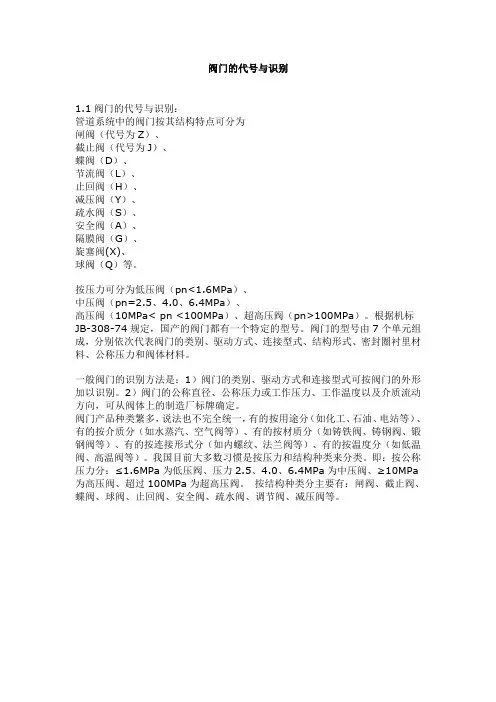

阀门的代号与识别
1.1阀门的代号与识别：
管道系统中的阀门按其结构特点可分为
闸阀（代号为Z）、
截止阀（代号为J）、
蝶阀（D）、
节流阀（L）、
止回阀（H）、
减压阀（Y）、
疏水阀（S）、
安全阀（A）、
隔膜阀（G）、
旋塞阀(X)、
球阀（Q）等。
按压力可分为低压阀（pn<1.6MPa）、
中压阀（pn=2.5、4.0、6.4MPa）、
高压阀（10MPa< pn <100MPa）、超高压阀（pn>100MPa）。
根据机标JB-308-74规定，国产的阀门都有一个特定的型号。
阀门的型号由7个单元组成，分别依次代表阀门的类别、驱动方式、连接型式、结构形式、密封圈衬里材料、公称压力和阀体材料。
一般阀门的识别方法是：1）阀门的类别、驱动方式和连接型式可按阀门的外形加以识别。
2）阀门的公称直径、公称压力或工作压力、工作温度以及介质流动方向，可从阀体上的制造厂标牌确定。
阀门产品种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。
我国目前大多数习惯是按压力和结构种类来分类。
即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa 为高压阀、超过100MPa为超高压阀。
按结构种类分主要有：闸阀、截止阀、蝶阀、球阀、止回阀、安全阀、疏水阀、调节阀、减压阀等。
阀门的图形符号大全Word版
阀门的图形符号大全（网上收集，如有不妥，请联系）
阀门图形符号是对阀门简单的图形标注，一般用于制图等领域。
阀门图形符号包含了球阀、蝶阀、止回阀等多种常用阀门的符号信息。
步骤/方法
阀门符号有哪些?不同种类的阀门符号表示都不同，在水力机械图中，阀门符号十分常用，为帮助大家掌握各个阀门的符号表示方法，我根据平常的经验为大家汇总阀门符号大全。
在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。
阀门的图形符号大全
阀门的图形符号大全（网上收集，如有不妥，请联系）
阀门图形符号是对阀门简单的图形标注，一般用于制图等领域。
阀门图形符号包含了球阀、蝶阀、止回阀等多种常用阀门的符号信息。
步骤/方法
阀门符号有哪些?不同种类的阀门符号表示都不同，在水力机械图中，阀门符号十分常用，为帮助大家掌握各个阀门的符号表示方法，我根据平常的经验为大家汇总阀门符号大全。
在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。
阀门的表示符号
4
结构形式（闸）
１：明杆楔式单闸阀 ２：明杆楔式双闸板 3：明杆平行单闸板
4：明杆平行双闸板 ５：暗杆楔式单闸板 6：暗杆楔式双闸板
5
密封面和衬里材料
T：铜合金 H：不锈钢 Y：硬质合金钢 X：橡胶
6
公称压力(kgf/cm2) Nhomakorabea7
阀体材料
对于PN≤1.6MPa的碳铸铁阀门或PN>2.5MPa的碳钢阀门则略去本单元
公称尺寸（英寸） 阀门形式 压力等级 材质 端部连接形式 附加说明
阀门形式：
G-闸阀 C-止回阀 B-球阀 F-蝶阀 L-截止阀 T-三通阀 N-针形阀
Ｙ：减压阀 Ａ：安全阀 ：球阀 D：蝶阀
2
驱动形式
3：蜗轮 4：正齿轮 6：气动 7：液动 9：电动
对手轮、手柄式板手等直接传动的阀门省略本单元
3
连接形式
１：内螺纹 ２：外螺纹 ４：法兰 6 ：焊接
压力等级：
A-ANSI 150LB B-ANSI 300LB C-ANSI 600LB D-API602 800LB E-ANSI 900LB F-ANSI 1500LB G-ANSI 2500LB
阀门材料及腐蚀余量：
1-碳钢 2-不锈钢 3-铜镍合金 4-铜铝合金 5-铸铁
端 部 连 接 形 式：
F-平面法兰 J-钢圈法兰 R-凸面法兰 S- NPT螺纹
W-对焊 X-插焊 L-加长阀体 M-特殊端部
附加说明：
F-通孔型
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按国产阀门型号标准来说，闸阀的型号是由阀门类型，闸阀驱动方式，闸阀连接方式,闸阀结构形式，密封材料，阀体材料代号来表示。
1、闸阀类型代号为Z;
2、闸阀的驱动方式代号由字母表示,常见的有2-电液动，9-电动，6—气动，5—锥齿轮传动，3-涡轮蜗杆；手动不需要写出来;
3、闸阀的连接形式代号用字母表示,1—内螺纹,2-外螺纹，4-法兰式，6-焊接时,7-对夹式，9-卡箍，0-卡套；
4、闸阀结构形式代号,0—弹性闸板，1-明杆楔式单闸板阀，2-明杆楔式双闸板阀，3—明杆平行式单闸板阀,4-明杆平行式双闸板阀，5-暗杆楔式单闸板阀，6—暗杆楔式双闸板阀，7—暗杆平行单闸板阀，9-暗杆平行双闸板阀;
5、密封材料或衬里材料分别用R-奥氏体不锈钢,T-铜合金，X-橡胶，S-塑料，N-尼龙塑料,F—氟塑料，H—Cr系不锈钢，Y—硬质合金，J—衬胶，M-蒙乃尔合金，Tc—陶瓷；
6、阀体材料代号Z-灰铸铁,K—可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P—铬镍系不锈钢,R—铬镍钼系不锈钢，V—铬钼钒钢。
举例：对于电动、法兰连接、明杆楔式双闸板，密封面材料由阀体直接加工而成，公称压力PN0。
1MPa阀体材料为灰铸铁的闸阀：Z942W—1电动楔式双闸板闸阀。
Z15T代表手动,内螺纹连接，暗杆楔式单闸板，密封面材料为铜合金，公称压力为PN1MPa；
Z15W—16T代表手动，内螺纹连接，暗杆楔式单闸板，阀体材料为铜
合金，阀座密封面材料由阀体直接加工，公称压力为PN1.6MPa；
Z45T/W—10代表手动，法兰连接,暗杆楔式单闸板，阀体材料为铜合金，阀座密封面材料订缉斥垦俪旧筹驯船沫由阀体直接加工,公称压力为PN1MPa；
Z41T—10代表手动,法兰连接,明杆楔式单闸板,密封面材料为铜合金，公称压力为PN1MPa。
