ZYC800静压桩机安、拆方案

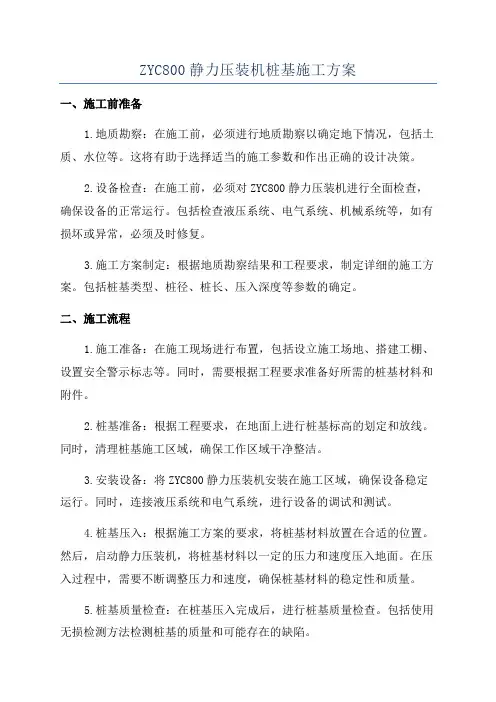

ZYC800静力压装机桩基施工方案
ZYC800静力压装机桩基施工方案一、施工前准备1.地质勘察：在施工前，必须进行地质勘察以确定地下情况，包括土质、水位等。
这将有助于选择适当的施工参数和作出正确的设计决策。
2.设备检查：在施工前，必须对ZYC800静力压装机进行全面检查，确保设备的正常运行。
包括检查液压系统、电气系统、机械系统等，如有损坏或异常，必须及时修复。
3.施工方案制定：根据地质勘察结果和工程要求，制定详细的施工方案。
包括桩基类型、桩径、桩长、压入深度等参数的确定。
二、施工流程1.施工准备：在施工现场进行布置，包括设立施工场地、搭建工棚、设置安全警示标志等。
同时，需要根据工程要求准备好所需的桩基材料和附件。
2.桩基准备：根据工程要求，在地面上进行桩基标高的划定和放线。
同时，清理桩基施工区域，确保工作区域干净整洁。
3.安装设备：将ZYC800静力压装机安装在施工区域，确保设备稳定运行。
同时，连接液压系统和电气系统，进行设备的调试和测试。
4.桩基压入：根据施工方案的要求，将桩基材料放置在合适的位置。
然后，启动静力压装机，将桩基材料以一定的压力和速度压入地面。
在压入过程中，需要不断调整压力和速度，确保桩基材料的稳定性和质量。
5.桩基质量检查：在桩基压入完成后，进行桩基质量检查。
包括使用无损检测方法检测桩基的质量和可能存在的缺陷。
6.施工记录和报告：在施工过程中，及时记录施工参数、质量检查结果等，并制作详细的施工报告。
三、注意事项1.安全操作：施工过程中，必须严格遵守安全操作规程，确保人员安全。
包括佩戴安全帽、防护眼镜等个人防护设备，避免机械设备故障和意外伤害。
2.施工参数控制：对于不同的地质条件和工程要求，需要合理调整施工参数。
包括压力、速度、时间等，以确保桩基质量和施工效率。
3.设备维护：定期对ZYC800静力压装机进行维护保养，包括液压系统的清洗和油品更换、电气系统的检查等。
4.桩基质量监测：在施工过程中，需要进行桩基质量的监测和测试。
静压桩安装拆卸方案
沙伯基础（中国）研发中心项目静压桩机械安拆专项方案浙江宝业建设集团有限公司2011-7-15目录§1 安装方案 (3)§2 桩机拆卸方案： (7)§1 安装方案1. 1施工场地：桩机未进打桩场地之前，应对施工场地进行处理。
施工场地必须平整，基本上水平，方可进入桩机。
这样有利于打桩的顺利进行，保证施工质量与安全，提高施工速度，延长设备使用寿命。
1.2桩架装配：桩架进入现场后，具体安装顺序如下。
1、铺枕木，建议间距为一米。
2、安置地轮。
3、安放底盘前后二部分于地轮上，然后固定地轮卡板，使底盘前后二部分与地轮联为一体。
4、安置底盘中部分于前后二部分上。
5、整个底盘联接安装完毕后，再安装主卷扬机、移架卷扬机、支撑腿、加压滑轮组、减速箱、电器控制箱等所有固定在底盘上的零部件。
6、根据沉桩深度选取立柱的组合节数，联立桩和顶部滑轮组。
7、立柱和底盘及固定其上的部件均安装完毕后，通过立柱转轴与底盘上的立柱支承联接固定。
立桩须与水平成2°左右倾斜角。
8、安装拔杆置于立柱之上，然后安装抬梁于拔杆之上。
9、联接好斜撑后，活接上撑杆上铰链，然后使撑杆与招梁上导轮就位。
10、将动滑轮组固定在后导轨上，穿好其与顶部滑轮组、振动锤的定钢丝绳。
至此，全部桩架部分装配完毕。
1.3 竖架前的准备工作：1、检查工作：检查工作组成部件就位是否则绝对正确，桩架各联接固定处，特别是紧固件，是否固紧。
检查各滑动、转动部件安装是否符合要求，其周围是否有小沙石、泥土等阻碍物质，清除后加润滑油。
检查各滑轮的转动是否灵活。
检查卷扬机、电器控制箱、善事箱的安装入位，并接通电源，进行空载试验。
2、穿好竖架、拔桩用的钢丝绳。
拔杆与立柱联接的定钢丝绳。
3、在底盘操作如上加配重。
配重物体，可视各工地的现有条件而定。
然后在地轮与枕木接触处顶好木楔。
ZJ60桩架加6吨，其它桩架适量加重。
4、在立柱顶部固定一条安全保险用飞线（目的是防止立柱后倾发生危险）。
桩机拆装方案
桩机拆装方案一、项目背景桩机是一种重型施工机械，通常用于施工中的桩基工程。
桩机的拆装是在桩基施工结束后，将桩机从施工现场拆装出来的一项工作。
桩机的拆装工作需要进行周全的规划和准备，以确保工作的安全和高效进行。
二、拆装方案准备工作1.复查工程的完工情况，确保桩机拆装的时间点和进度计划。
2.查看现场环境和地形地貌，确定桩机拆装的位置和通路，并进行必要的地质勘探。
3.调查桩机的型号、尺寸和重量，以确定拆装所需的设备和人员。
4.编制拆装方案，包括拆装的步骤、工艺、时间计划和安全措施。
三、拆装方案1.拆解外部设备：首先，需要将桩机上的外部设备逐个拆解。
这些设备包括吊索、夹具、液压泵站等。
拆解时需要注意设备的重量和尺寸，采取适当的起吊装置，并由相关工作人员协助进行。
在拆解过程中，要严格按照设备说明书的要求进行操作，确保操作的安全和正确。
2.拆卸桩机主体：拆卸桩机主体时，需要使用起重机具和专用工具。
首先，将桩机主体的支撑件拆解，并采取安全措施，以确保拆卸过程的稳定和安全。
然后，使用起重机具将桩机主体逐渐抬离地面，直到完全分离为止。
在拆卸过程中，要注意操作规范，避免损坏桩机结构和设备。
3.运输和存放：拆解完成后，将桩机各个零部件进行分类打包，并使用合适的运输工具进行运输。
运输过程中要注意零部件的保护，防止碰撞和摩擦。
同时，要选择合适的存放位置，保持零部件的安全和干燥。
4.安装桩机：在新的施工现场，需要按照桩机的安装要求进行操作。
首先，将桩机各个零部件进行检查和清洁，确保其完好无损。
然后，采用适当的起重设备，逐个安装桩机零部件，并按照设备说明书的要求进行调整和固定。
在安装过程中，要注意操作规范，确保桩机的安全和稳定。
四、安全措施1.在拆装过程中，要严格遵守施工现场的安全规定，佩戴必要的安全装备。
2.所有操作人员必须经过专业培训，并持有相关证书。
3.制定详细的施工方案和作业指导书，确保工序的正确和安全。
4.在拆装过程中，设立专人负责监督和指挥，确保操作的顺利进行。
静力压桩机安拆专项方案
第1章.工程概况1.1.现场准备在开工前做好“三通一平”工作，清除场地上影响打桩的一切障碍。
根据施工机械情况，应留出施工工作面。
施工机械自身所须的最小施工工作面需要5.0m。
详细了解场地周围地下管线及邻近建“构”筑物状况位置，以免打桩时将其破坏。
必要时对其地下管线以及已建建筑周围采取保护措施，以免对其影响。
对施工场地进行塘渣回填。
1.2.施工要求和技术保证条件1.2.1.桩机拼装、拆卸施工要求(1)参加施工的相关人员必须对安装、拆除方案要有清晰的了解，并把各项工作落实到人。
(2)首先由电工把桩机上的电缆接到有漏电保护器的供电电源上，确保桩机安全用电，通电后，检查电动机和各类仪表是否正常。
(3)使用合格的汽车吊作为拼装起吊配件用，安排专人指挥，使用相配的钢丝绳、卸环等起重索具，并严格执行“十不吊”规定。
汽车吊在吊装重物时必须要停在坚固平整的地面上，支撑下要垫好枕木，确保汽车吊的安全使用。
(4)安装场地必须具备足够的容机范围以利于设备的拼装。
(5)拆装场地周围设置安全警戒线，无关人员不得入内由专职机管员负责拆装工作，同时专职安全员负责现场安全工作，按组装程序实施。
(6)在组装前，应首先核对设备的各部位安全性能是否合格，然后对辅助机械和主机的各部件，钢丝绳、安全装置等进行全面的检查，主机和辅助机械的操作人员必须持有效的证件。
(7)安装时，主机应停放在坚实且铺垫钢板或路基箱的地面上。
(8)在拆装过程中，如果发现特殊情况应及时向现场管理人员报告，然后联系厂家，由厂家派人至现场或远程进行技术指导实施变更。
1.2.2.桩机作业施工要求(1)操作人员须经专业练习，了解所操作的桩机的构造、原理、操作和维护保养方法。
并持有操作证，方可操作。
(2)对桩机所配置的动力装置、卷扬机、液压装置、电气装置等应按其操作规程操作。
(3)桩机的电气故障必须由电工处理。
(4)桩机的试车、安装、拆卸，拖运等应严格执行相关规定。
(5)遇雷、雨、雪、雾和六级以上风等恶劣气候时，应停止作业，风速超过七级或有强台风警报时，应将桩机迎风向停置，必要时，应将架放倒。
静压桩机安装拆卸方案范文
静压桩机安装拆卸方案引言静压桩机作为一种现代化的基础设施机械，用于建造沉积岩及软地基桩基础等结构，在工地上扮演着至关重要的角色。
但是，安装和拆卸静压桩机是一项非常重要的工作，必须遵循严格的程序和操作规程。
因此，本文将介绍静压桩机的安装和拆卸方案，以确保工地上的工作安全高效完成。
安装方案安装静压桩机过程中，必须先了解设备的工作原理和结构。
安装过程大致分为以下步骤：1.现场检查在安装静压桩机之前，必须对现场进行检查。
检查应包括以下内容：•检查施工现场是否具备安装静压桩机的条件。
这包括地面水平度、设备通道和运输通道。
•测量现场尺寸：必须根据现场尺寸确定静压桩机的大小和类型。
•检查电源是否能够满足静压桩机的功率要求。
2.架设桩机静压桩机的安装必须由专业技师进行。
在架设设备时，必须按以下步骤执行：•清除安装区域并消除障碍物。
•装设气压控制系统，测试静压缸并执行定位固定工作。
•安装桩机前，必须先测量桩机和支架长度，精确地定位桩机放置位置。
•安装桩机时，必须在支架上放置调整垫片，并进行预检查。
•安装完毕后，必须对设备的动力、控制和气压系统进行系统检查。
3.启动设备设备调试和测试后，必须按照以下步骤启动设备：•用户必须确认设备完全安装并加固，只有满足这些条件，才能将设备通电。
•用户必须在维修人员监督下对设备进行系统检查，以确保设备安全可靠。
•用户应确保设备按正常类型开始工作。
拆卸方案静压桩机在工作结束后，必须正确的进行拆卸，并按程序进行下一步操作。
拆卸过程大致分为以下步骤：1.现场检查拆卸静压桩机之前，必须对现场进行检查。
检查应包括以下内容：•检查设备是否正常停止工作。
•检查设备周围的环境是否安全。
•拆卸设备前，必须进行清理和维护以确保工作场所清洁。
2.准备拆卸设备在拆卸设备之前，必须进行以下准备工作：•关闭设备的电源和气源。
•卸下静压桩机主体和所有配件和连接件。
•拆卸需要工具和人力资源，以确保拆卸过程安全。
•在拆卸过程中，必须使用提升设备，以确保设备无损拆卸。
静力压桩机安装、拆卸方案
江苏常熟发电有限公司化学补给水扩容改造EPC工程静力液压桩机安装，拆卸方案江苏常熟发电有限公司化学补给水扩容改造EPC工程静力液压桩机安装拆卸方案编制审核批准南京中电环保股份有限公司2015年03月静力液压桩机安装拆卸方案江苏常熟发电有限公司化学补给水扩容改造EPC工程位于江苏常熟发电有限公司厂内。
场地三通一平已完成，水电已到位，具备施工条件。
根据项目的工程量和业主的工期要求，我司拟组织一台静力液压式压桩机进场施工。
一、静力液压桩机的基本结构静力液压桩机由长船、短船、主机平台（含油泵、液压管件、电器、驾驭室及自备喂桩吊机）、龙门架、配重梁及配重组成。
单件重量约6～23吨。
二、安装程序（一）为确保机械设备及人员的安全，在进行设备安装前要做好以下几方面的工作：1、设备的安装就位必须由专业公司承担。
安装人员必须具备相应的有效的上岗证；安装工具与设备必须在有效期限内。
2、进行现场踏勘，确保有安全足够的操作空间和运输道路。
3、制定切实可行的安装方案，确保安装过程有条不紊进行。
4、组织设备安装所需的人员架构，架构人员由持有效证件及有相当工作经验的人员组成。
对上岗人员进行安全技术交底。
（二）安装方案1、在设备进场安装前，首先对安装场地和运输道路进行平整压实处理，使处理后的地面承载力达300Kpa以上。
这样有利于运输车辆的出入和吊装吊机的停靠。
2、在安装范围内的地下地上障碍物进行清理或保护，确保不影响设备的安装或受到破坏。
3、对作业人员进行安全技术交底。
正确穿戴安全防护用品，听从指挥，不冒险蛮干。
工具、索具、吊具在使用前要作仔细检查，确保在使用中的安全。
安装过程中要注意保护桩机设备，严禁野蛮操作损坏设备。
4、在安装区域内派专人监护，严禁无关人员进入或逗留。
5、考虑到需要起吊的设备单件中，最大重量的长船约23.0吨。
依据有关资料QY35V的汽车起重机，其回转半径为4.0米（5.6/2(吊车支腿后的宽度的一半)+构件尺寸的一半1.2米）时，此时的臂长为9.8米,吊车的起重量为26.9吨。
ZYC800静压桩机安、拆方案
某某项目静压桩机安、拆方案编制单位：江苏森桌基础有限公司ZYC800型静压桩机安、拆方案一、方案选择：根据本工程特点，选用ZYC800型静力压桩机为本工程压桩施工机械。
ZYC800型液压静力压桩机技术参数：1.压桩能力：一对压桩缸工作最大压桩力： 300tf压桩速度（快速档）： 4.2m/min两对缸同时工作最大压桩力： 600压桩速度（慢速）： 0.8m/min一次压桩行程： 1.8m2.行走能力每次行程：纵向： 3.6m横向： 0.6m每次转角：11°行走速度：前进： 4.2m/min后退： 8.3m/min左移： 4.2m/min右移： 8.3m/min3.升降行程：1.1m4.用桩尺寸：管桩：最大600方桩： 0.35*0.35m²----0.45*0.45 m²单桩长度： a)≥3.0m，≤15m（中桩）b) ≥3.0m，≤10m（边桩）5.液压系统额定压力： 25（18）MPa额定流量： 354（115）L/min括号外的数字为主机部分，括号中的为起重机部分。
6.电气系统：功率： 37X3+30=141kw电压： 380V电流： 70.4X3+56.8=268A7.重量：总重： 600t最大部件： 66t8.外形尺寸：工作厂*工作宽*运输高=13000*8040*3040mm9.边桩距离： 1.38m角桩距离： 2.8m10.接地比压：长船： 12.96tf/m²短船： 16.6tf/m²11.起重机：最大起重量： 16tf最大起升速度： 11m/min最大回转速度： 3r/min二、施工方法1、施工条件。
目前现场场地已经基本平整，三通一平已经完成，具备施工条件。
2、施工部署。
1）、施工安排。
根据现场情况，工期以及甲方要求。
我公司调进一台JVY600H型液压静力压桩机，桩机配备四台30kw交流电焊机进行接桩工作。
3、安装步骤：1）、先将长船、短船安放自定位置，将机身底盘油缸与长船、短船滚轮座地盘连接。
静压桩机安拆安全
静压桩机安拆安全
《技术文件》
产品名称: 液压静力压桩机
桩机型号：ZYJ800B
产品编号: S00742
压桩施工单位:长春华星建筑有限责任公司军星基础公司开工时间；2011年8月23日
目录
为了安全有效的使用压桩机设备，更好的完成城东新村5 #楼的压桩施工。
我施工单位制定了完整的安全施工和安全安拆方案、具体条款如下：
1、1安全标识
1、2 一般安全指示
1、3应付紧急情况准备
1、4穿戴安全保护用品
1、5保持机械干净
1、6保持卫生
1、7正确上下机械
1．8安全移动
1、9 安全操作
1、10开机前检查
1、11安全作业
1、12与传动部件保持距离
1、13安全保养
1、14小心高压液体
1、15防止烫伤
1、16避免在液压油管附近加热
1、17避免在含有液压油管的管道加热
1、18焊接加热前除去油漆1、19防止火灾。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某某项目
静
压
桩
机
安、拆
方
案
编制单位：江苏森桌基础有限公司
ZYC800型静压桩机安、拆方案
一、方案选择：
根据本工程特点，选用ZYC800型静力压桩机为本工程压桩施工机械。
ZYC800型液压静力压桩机技术参数：
1.压桩能力：
一对压桩缸工作
最大压桩力：300tf
压桩速度（快速档）：min
两对缸同时工作
最大压桩力：600
压桩速度（慢速）：min
一次压桩行程：
2.行走能力
每次行程：纵向：
横向：
每次转角：11°
行走速度：前进：min
后退：min
左移：min
右移：min
3.升降行程：
4.用桩尺寸：管桩：最大600
方桩：*单桩长度：a)≥，≤15m（中桩）
b)≥，≤10m（边桩）
5.液压系统
额定压力：25（18）MPa
额定流量：354（115）L/min
括号外的数字为主机部分，括号中的为起重机部分。
6.电气系统：功率：37X3+30=141kw
电压：380V
电流：+=268A
7.重量：总重：600t
最大部件：66t
8.外形尺寸：工作厂*工作宽*运输高=13000*8040*3040mm
9.边桩距离：
角桩距离：
10.接地比压：长船：m2
短船：m2
11.起重机：最大起重量：16tf
最大起升速度：11m/min
最大回转速度：3r/min
二、施工方法
1、施工条件。
目前现场场地已经基本平整，三通一平已经完成，具备施工条件。
2、施工部署。
1）、施工安排。
根据现场情况，工期以及甲方要求。
我公司调进一台JVY600H型液压静力压桩机，桩机配备四台30kw交流电焊机进行接桩工作。
3、安装步骤：
1）、先将长船、短船安放自定位置，将机身底盘油缸与长船、短船滚轮座地盘连接。
2）井架下部通过销及支承座与底盘连成一体，整套压桩系统装在井架中心，通过卷扬机可以上下运动，压桩垂直度主要有导向轮来保证。
3）在安放配重前，必须对各紧固件进行检查，防止因紧固件未拧紧而造成构件变形。
4）安放配重时注意均匀，防止单边偏重。
5）起塔时，先使井架缓缓上升15度左右，检查油路及油压正常后，再徐徐上升至垂直位置，撑起的速度应该缓慢而均匀，以避免井架抖动。
用卷扬机起塔时，同样先使井架上升15度左右停下，检查卷扬机制动是否安全可靠，往复二次无误后再缓缓上升至垂直位置，起升过程中切忌猛刹、猛停。
6）安装完毕后，应对整机进行试运转。
4、操作要点
1）检查液压系统是否渗漏，油管接头是否松动，油箱中的油量是否适当，各方向阀的手柄是否灵活，复位是否可靠。
2）检查电气系统接线和布线是否准确、合理、接地是否稳妥、可靠。
3）检查压桩油缸上下行程是否灵活，压桩系统上下是否有卡阻现象。
5、安全措施
1）、工人上岗前必需进行安全教育，并要求持证上岗。
进入现场必须戴安全帽，并系紧带子。
2）、设备安装验收后才能使用，并悬挂安全标志，
3）、进入现场的作业人员必须遵守“十不准”规定。
4）、上班前必须在桩机各部件及钢丝绳、转动部分加润滑油，各制动部分要灵敏，试机正常后方能施工。
5）、桩机行动时，指挥员应注意地面及空中的情况，要保证桩架的稳定、平衡、垂直移动，保证安全。
6）、重物要有专职指挥，起吊时重物及扦把下严禁站人。
7）、机电设备维修时必须切断电源，停电后方能进行。
8）、严禁酒后操作。
9）、所有用电设备必须安装漏电保护装置，保证一机一闸一漏电开关，漏电开关采用两级以上设置，实行三相五线制。
电箱和机具采用黄绿双色线进行接零保护。
10）、电箱能防雨，门锁齐全，出线电缆化，一律架空，不拖地。
11）、施工现场严禁无关人员进入，现场设立警告牌。
三、压桩机拆除
1）压桩机拆除前应由项目经理召集有关人员对工程进行全面检查与签证，确认压桩已施工完毕，方可拆除。
2）拆除压桩机要设警戒区，并指定专人负责指挥，操作人员必须佩戴安全帽。
3)拆除压桩机应按照先装后拆,后装先拆的原则。
