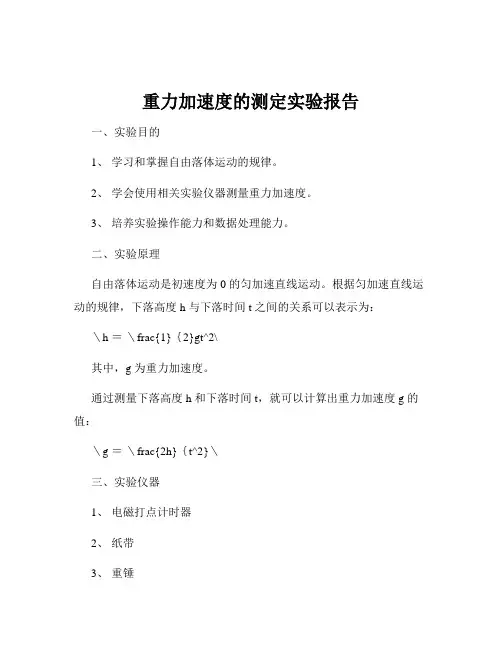

测量重力加速度实验报告
测量重力加速度实验报告
实验目的：用上抛物法测量重力加速度实验原理
：
实验过程：一位同学用手使劲上抛小石子，使石子成抛物线轨迹运动，一台摄像机拍摄整个过程的运动，再处理实验视频，将视频慢放，在电脑上测出实验数据
注:黄色圆圈中的物体即为被抛物体，大致绘出抛物线。
实验需要测量的物理量：T1，T2，h单位：s，s，m
实验数据统计：
先在电脑上测量图片中的h,再按比例算出实际的h （比例由停车场门实际高度除以图片中的高度所得）
算出h=4.46m
视频用软件慢放0.36倍，测出时间t1，t2，T仁t1*0.36，T2=t1*0.36
嶄一d = 2/A. 味
丄?亠式梢掉壮和：“即岗
￡
园■+谨刮f时4*玮堺h御上的遠鹰离TF”=tO只瞒
h ~A+v, r（—有丽-
数据分析并计算：g= (9.89+10.09+9.23+9.71+9.65+9.86 ) /6=9.74
误差分析：①.摄像头与抛物线所在平面不平行②.起抛点为人手而非地面导致
起抛点和落地点不在一条直线③.物体滞空时间较短，秒表精度不高④.有空气阻力改进方法：换用较小并涂上显眼颜色的小石子，减少空气阻力的影响
2015.11.5 实验人员：物理与空间科学学院一二班混寝607全体人员：
罗林，黄凯，陈尚，胡金帆，吕辉，付森豪，黄梦阳，张爱
用凯特摆测量重力加速度实验报告
用凯特摆测量重力加速度 实验目的：学习凯特摆的实验设计思想和技巧，掌握一种比较精确的测量重力加速度的方法。 实验原理：1、当摆幅很小时，刚体绕O轴摆动的周期： 刚体质量m，重心G到转轴O的距离h，绕O轴的转动惯量I，复 摆绕通过重心G的转轴的转动惯量为I G 。 当G轴与O轴平行时，有I=I G+mh2 ∴ ∴复摆的等效摆长l=( I G+mh2 )/mh 2、利用复摆的共轭性：在复摆重心G旁，存在两点O和O′，可使 该摆以O为悬点的摆动周期T?与以O′为悬点的摆动周期T?相同， 可证得|OO′|=l，可精确求得l。 3、对于凯特摆，两刀口间距就是l，可通过调节A、B、C、D四摆 锤得位置使正、倒悬挂时得摆动周期T?≈T?。 ∴4π2/g=(T?2+T?2)/2l + (T?2-T?2)/2(2h?-l) = a + b 实验仪器：凯特摆、光电探头、米尺、数字测试仪。 实验内容：1、仪器调节 选定两刀口间得距离即该摆得等效摆长l，使两刀口相对摆杆基本 对称，并相互平行，用米尺测出l的值，粗略估算T值。 将摆杆悬挂到支架上水平的V形刀承上，调节底座上的螺丝，借 助于铅垂线，使摆杆能在铅垂面内自由摆动，倒挂也如此。 将光电探头放在摆杆下方，让摆针在摆动时经过光电探测器。
让摆杆作小角度摆动，待稳定后，按下reset钮，则测试仪开始自 动记录一个周期的时间。 2、测量摆动周期T?和T? 调整四个摆锤的位置，使T?和T?逐渐靠近，差值小于，测量正、 倒摆动10个周期的时间10T?和10T?各测5次取平均值。 3、计算重力加速度g及其标准误差σg 。 将摆杆从刀承上取下，平放在刀口上，使其平衡，平衡点即重心G。 测出|GO|即h?，代入公式计算g。 推导误差传递公式计算σg 。 实验数据处理：1、l的值 l=?(l?+l?+l?)= σ＝，u A =σ/=， ∴ΔA ＝t P ?u A =*= u B=ΔB /C=3= ∴u L == T e == 2、T?和T?的值 T?＝ σ＝*10ˉ?s，u A =σ/=*10ˉ?s ∴ΔA ＝t P ?u A =*=*10ˉ?s u B=ΔB /C=3=*10ˉ?s ∴u T1 ==*10ˉ?s T?= σ＝*10ˉ?s，u A =σ/=*10ˉ?s ∴ΔA ＝t P ?u A =*=*10ˉ?s u B=ΔB /C=3=*10ˉ?s

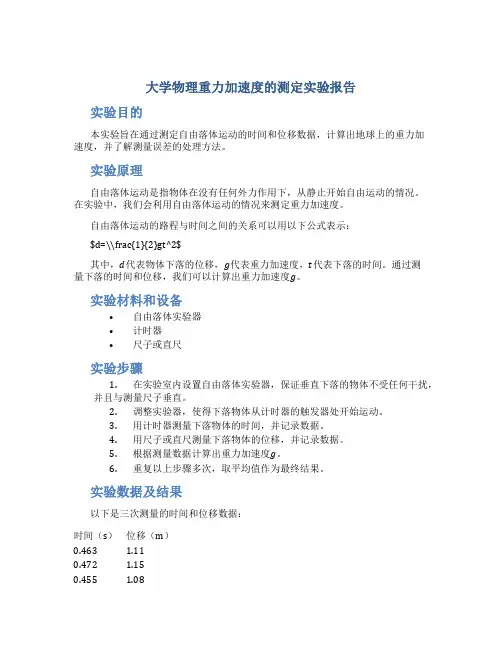

大学物理重力加速度的测定实验报告范文.doc
大学物理重力加速度的测定实验报告范 文 一、实验任务 精确测定银川地区的重力加速度 二、实验要求 测量结果的相对不确定度不超过5% 三、物理模型的建立及比较 初步确定有以下六种模型方案： 方法一、用打点计时器测量 所用仪器为：打点计时器、直尺、带钱夹的铁架台、纸带、夹子、重物、学生电源等. 利用自由落体原理使重物做自由落体运动.选择理想纸带，找出起始点0，数出时间为t的p点，用米尺测出op的距离为h，其中t=0.02秒×两点间隔数.由公式h=gt2/2得g=2h/t2，将所测代入即可求得g. 方法二、用滴水法测重力加速度 调节水龙头阀门，使水滴按相等时间滴下，用秒表测出n个(n 取50—100)水滴所用时间t，则每两水滴相隔时间为t′=t/n，用米尺测出水滴下落距离h，由公式h=gt′2/2可得g=2hn2/t2. 方法三、取半径为r的玻璃杯，内装适当的液体，固定在旋转台上.旋转台绕其对称轴以角速度ω匀速旋转，这时液体相对于玻璃
杯的形状为旋转抛物面 重力加速度的计算公式推导如下： 取液面上任一液元a，它距转轴为x，质量为m，受重力mg、弹力n.由动力学知： ncosα-mg=0 (1) nsinα=mω2x (2) 两式相比得tgα=ω2x/g，又tgα=dy/dx，∴dy=ω2xdx/g， ∴y/x=ω2x/2g. ∴ g=ω2x2/2y. .将某点对于对称轴和垂直于对称轴最低点的直角坐标系的坐标x、y测出，将转台转速ω代入即可求得g. 方法四、光电控制计时法 调节水龙头阀门，使水滴按相等时间滴下，用秒表测出n个(n 取50—100)水滴所用时间t，则每两水滴相隔时间为t′=t/n，用米尺测出水滴下落距离h，由公式h=gt′2/2可得g=2hn2/t2. 方法五、用圆锥摆测量 所用仪器为：米尺、秒表、单摆. 使单摆的摆锤在水平面内作匀速圆周运动，用直尺测量出h(见图1)，用秒表测出摆锥n转所用的时间t，则摆锥角速度ω=2πn/t 摆锥作匀速圆周运动的向心力f=mgtgθ，而tgθ=r/h所以mgtgθ=mω2r由以上几式得： g=4π2n2h/t2. 将所测的n、t、h代入即可求得g值.
逸出功的测定实验报告
光电效应测普朗克常数 在近代物理学中，光电效应在证实光的量子性方面有着重要的地位。1905 年爱因斯坦在普朗克量子假说的基础上圆满地解释了光电效应，约十年后密立根以精确的光电效应实验证实了爱因斯坦的光电效应方程，并测定了普朗克常数。而今光电效应已经广泛地应用于各科技领域，利用光电效应制成的光电器件（如：光电管、光电池、光电倍增管等）已成为生产和科研中不可缺少的器件。 【实验目的】 1. 测定光电效应的基本特性曲线，加深对光的量子性的理解； 2. 学习验证爱因斯坦光电方程的实验方法，并测定普朗克常数。 【实验仪器】 ZKY—GD1光电效应测试仪、汞灯及电源、滤色片（五个）、光阑（两个）、光电管、测试仪（含光电管和微电流放大器） 图1 实验仪器实物图 【实验原理】 1.光电效应与爱因斯坦方程 用合适频率的光照射在某些金属表面上时，会有电子从金属表面逸出，这种现象叫做光电效应，从金属表面逸出的电子叫光电子。为了解释光电效应现象，爱因 斯坦提出了“光量子”的概念，认为对于频率为的光波，每个光子的能量为
式中，为普朗克常数，它的公认值是=6.626。 按照爱因斯坦的理论，光电效应的实质是当光子和电子相碰撞时，光子把全部能量传递给电子，电子所获得的能量，一部分用来克服金属表面对它的约束，其余的能量则成为该光电子逸出金属表面后的动能。爱因斯坦提出了著名的光电方程： （1）式中，为入射光的频率，为电子的质量，为光电子逸出金属表面的初速 度，为被光线照射的金属材料的逸出功，为从金属逸出的光电子的最大初动能。 由（1）式可见，入射到金属表面的光频率越高，逸出的电子动能必然也越大，所以即使阴极不加电压也会有光电子落入阳极而形成光电流，甚至阳极电位比阴极电位低时也会有光电子落到阳极，直至阳极电位低于某一数值时，所有光电 子都不能到达阳极，光电流才为零。这个相对于阴极为负值的阳极电位被称为光电效应的截止电压。 显然，有 （2）代入（1）式，即有 （3）由上式可知，若光电子能量，则不能产生光电子。产生光电效应的最低频率是，通常称为光电效应的截止频率。不同材料有不同的逸出功，因
光电效应实验报告
用光电效应测普朗克常数 【实验简介】 光电效应是物理学中一个重要而神奇的现象。在高于某特定频率的电磁波照射下，某些物质内部的电子会被光子激发出来而形成电流，即光生电。光电现象由德国物理学家赫兹于1887年发现，而正确的解释为爱因斯坦所提出。科学家们在研究光电效应的过程中，物理学者对光子的量子性质有了更加深入的了解，这对波粒二象性概念的提出有重大影响。 普朗克常数记为h，是一个物理常数，用以描述量子大小，约为62619 .6。在量子力学中占有重要的角色，马克斯?普朗克在1900年研10 ?-34 s J? 究物体热辐射的规律时发现，只有假定电磁波的发射和吸收不是连续的，而是一份一份地进行的，计算的结果才能和试验结果是相符。这样的一份能量叫做能量子，每一份能量子等于，为辐射电磁波的频率。普朗克常数是自然科学中一个很重要的常量，它可以用光电效应简单而又准确地测量。 【实验目的】 1、通过实验深刻理解爱因斯坦的光电效应理论，了解光电效应的基本规律； 2、掌握用光电管进行光电效应研究的方法； 3、学习对光电管伏安特性曲线的处理方法，并用以测定普朗克常数。 【实验仪器】 GD-4型智能光电效应(普朗克常数)实验仪(由光电检测装置和实验仪主机两部分组成)光电检测装置包括：光电管暗箱GDX-1，高压汞灯箱GDX-2；高压汞灯电源GDX-3和实验基准平台GDX-4。实验主机为：GD-4型光电效应(普朗克常数)实验仪，该仪器包含有微电流放大器和扫描电压源发生器两部分组成的整体仪器。
【实验原理】 1、普朗克常数的测定 根据爱因斯坦的光电效应方程： P s E hv W =- （1） (其中：P E 是电子的动能，hv 是光子的能量，v 是光的频率，s W 是逸出功, h 是普朗克常量。)s W 是材料本身的属性，所以对于同一种材料s W 是一样的。当光子的能量s hv W <时不能产生光电子，即存在一个产生光电效应的截止频率0v （0/s v W h =）。实验中：将A 和K 间加上反向电压KA U (A 接负极),它对光电子运动起减速作用.随着反向电压KA U 的增加,到达阳极的光电子的数目相应减少,光电流减小。当KA s U U =时，光电流降为零，此时光电子的初动能全部用于克服反向电场的作用。即： s P eU E = （2） 这时的反向电压叫截止电压。入射光频率不同时，截止电压也不同。将（2）式代入（1）式，得： 0s h U v v e =-（） （3） （其中0/s v W h =）式中h e 、都是常量，对同一光电管0v 也是常量，实验中测量不同频率下的s U ，做出s U v -曲线。在（3）式得到满足的条件下，这是一条直线。若电子电荷e 已知，由斜率h k e = 可以求出普朗克常数h 。由直线上的截距可以求出溢出功s W ，由直线在v 轴上的截距可以求出截止频率0v 。如图（2）所示。 2、测量光电管的伏安特性曲线 在照射光的强度一定的情况下，光电管中的电流I 与光电管两端的电压AK U 之间存在着一定的关系。 理想曲线与实验曲线有所不同，原因有： ①光电管的阴极采用逸出电势低的材料制 成，这种材料即使在高真空中也有易氧化的趋向，使阴极表面各处的逸出电势不尽相等，同时，逸出具有最大动能的光电子数目大为减少。随着反向电压的增高， 光电流不是陡然截止，而是较快降低后平缓的趋近零点。
测量重力加速度实验Acceleration due to gravity
Acceleration due to gravity 1. Aim: To measure ‘g’, the acceleration due to gravity using a simple pendulum. 2. Theory: A simple pendulum consists of a particle of mass m, attached to a frictionless pivot P by a cable of length L and negligible mass. When the particle is pulled away from its equilibrium position by an angle θand released, it swings back and forth as Figure 1 shows. By attaching a pen to the bottom of the swinging particle and moving a strip of paper beneath it at a steady rate, we can record the position of the particle as time passes. The graphical record reveals a pattern that is similar (but not identical) to the sinusoidal pattern for simple harmonic motion. Figure 1 A simple pendulum swinging back and forth about the pivot P. If the angle θis small, the swinging is approximately simple harmonic motion. Gravity causes the back-and-forth rotation about the axis at P. The rotation speeds up as the particle approaches the lowest point and slows down on the upward part of the swing. Eventually the angular speed is reduced to zero, and the particle swings back. If the angle of oscillation is large, the pendulum does not exhibit simple harmonic motion. The motion of a simple pendulum is nearly simple harmonic. The periodic time T is related to the length L of the pendulum and the local acceleration due to gravity g. 2 T=or 2 2 4 T L g π ?? = ? ?? If we measure the periodic time T for different lengths L, and plot T2 versus L,
大学物理实验报告-单摆测重力加速度
大学物理仿真实验 实验报告 拉伸法钢丝测杨氏模量 实验名称：拉伸法测金属丝的杨氏模量
一、实验目的 1、学会测量杨氏模量的一种方法； 2、掌握光杠杆放大法测量微小长度的原理； 3、学会用逐差法处理数据； 二、实验原理 任何物体（或材料）在外力作用下都会发生形变。当形变不超过某一限度时，撤走外力则形变随之消失，为一可逆过程，这种形变称为弹性形变，这一极限称为弹性极限。超过弹性极限，就会产生永久形变（亦称塑性形变），即撤去外力后形变仍然存在，为不可逆过程。当外力进一步增大到某一点时，会突然发生很大的形变，该点称为屈服点，在达到屈服点后不久，材料可能发生断裂，在断裂点被拉断。人们在研究材料的弹性性质时，希望有这样一些物理量，它们与试样的尺寸、形状和外加的力无关。于是提出了应力F/S（即力与力所作用的面积之比）和应变ΔL/L（即长度或尺寸的变化与原来的长度或尺寸之比）之比的概念。在胡克定律成立的范围内，应力和应变之比是一个常数，即 / ) /( =/ / (（1） ? ) FL = S L L L E? F S E被称为材料的杨氏模量，它是表征材料性质的一个物理量，仅与材料的结构、化学成分及其加工制造方法有关。某种材料发生一定应变所需要的力大，该材料的杨氏模量也就大。杨氏模量的大小标志了材料的刚性。
通过式（1），在样品截面积S 上的作用应力为F ，测量引起的相对伸长量ΔL/L ，即可计算出材料的杨氏模量E 。因一般伸长量ΔL 很小，故常采用光学放大法，将其放大，如用光杠杆测量ΔL 。光杠杆是一个带有可旋转的平面镜的支架，平面镜的镜面与三个足尖决定的平面垂直，其后足即杠杆的支脚与被测物接触，见图1。当杠杆支脚随被测物上升或下降微小距离ΔL 时，镜面法线转过一个θ角，而入射到望远镜的光线转过2θ角，如图2所示。当θ很小时， l L /tan ?=≈θθ （2） 式中l 为支脚尖到刀口的垂直距离（也叫光杠杆的臂长）。根据光的反射定律，反射角和入射角相等，故当镜面转动θ角时，反射光线转动2θ角，由图可 D b =≈θθ22tan （3） 式中D 为镜面到标尺的距离，b 为从望远镜中观察到的标尺移动的距离。 从（2）和（3）两式得到 D b l L 2=? （4） 由此得 D bl L 2=? （5）
大学物理实验报告答案大全(实验数据)
U 2 I 2 大学物理实验报告答案大全（实验数据及思考题答案全包括） 伏安法测电阻 实验目的 (1) 利用伏安法测电阻。 (2) 验证欧姆定律。 (3) 学会间接测量量不确定度的计算；进一步掌握有效数字的概念。 实验方法原理 根据欧姆定律， R = U ，如测得 U 和 I 则可计算出 R 。值得注意的是，本实验待测电阻有两只， 一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。 实验装置 待测电阻两只，0～5mA 电流表 1 只，0－5V 电压表 1 只，0～50mA 电流表 1 只，0～10V 电压表一 只，滑线变阻器 1 只，DF1730SB3A 稳压源 1 台。 实验步骤 本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。必要时，可提示学 生参照第 2 章中的第 2.4 一节的有关内容。分压电路是必须要使用的，并作具体提示。 (1) 根据相应的电路图对电阻进行测量，记录 U 值和 I 值。对每一个电阻测量 3 次。 (2) 计算各次测量结果。如多次测量值相差不大，可取其平均值作为测量结果。 (3) 如果同一电阻多次测量结果相差很大，应分析原因并重新测量。 数据处理 (1) 由 U = U max ? 1.5% ，得到 U 1 = 0.15V , U 2 = 0.075V ； (2) 由 I = I max ? 1.5% ，得到 I 1 = 0.075mA , I 2 = 0.75mA ； (3) 再由 u R = R ( 3V ) + ( 3I ) ，求得 u R 1 = 9 ? 101 &, u R 2 = 1& ； (4) 结果表示 R 1 = (2.92 ± 0.09) ?10 3 &, R 2 = (44 ± 1)& 光栅衍射 实验目的 (1) 了解分光计的原理和构造。 (2) 学会分光计的调节和使用方法。 (3) 观测汞灯在可见光范围内几条光谱线的波长 实验方法原理
(完整版)重力加速度的测定实验报告
重力加速度的测定 一，实验目的 1，学习秒表、米尺的正确使用 2，理解单摆法和落球法测量重力加速度的原理。 3，研究单摆振动的周期与摆长、摆角的关系。 4，学习系统误差的修正及在实验中减小不确定度的方法。 二，实验器材 单摆装置，停表（精度为0.01s），钢卷尺（精度为1mm），游标卡尺（精度为0.02mm) 三，实验原理 单摆是由一根不能伸长的轻质细线和悬在此线下端体积很小的重球所构成。在摆长远大于球的直径，摆球质量远大于线的质量的条件下，将悬挂的小球自平衡位置拉至一边（很小距离，摆角小于5°），然后释放，摆球即在平衡位置左右作周期性的往返摆动，如图2-1所示。 f =F sinθf θ T=F cosθ F= mg L 单摆原理图
摆球所受的力f 是重力和绳子张力的合力，f 指向平衡位置。当摆角很小时（θ<5°），圆弧可近似地看成直线，f 也可近似地看作沿着这一直线。设摆长为L ，小球位移为x ，质量为m ，则 L x = θsin f=θsin F =-L x mg - =-m L g x 由f=ma ，可知a=- L g x 式中负号表示f 与位移x 方向相反。 单摆在摆角很小时的运动，可近似为简谐振动，比较谐振动公式：a = m f =-ω2 x 可得ω=l g ，即02 22=+x dt x d ω，解得)cos(0?ω+=t A x ，0A 为振幅，?为初相。 应有[])2cos())((cos )cos(000?πω?ω?ω++=++=+=t A T t A t A x 于是得单摆运动周期为：T =ωπ 2=2πg L 即 T 2=g 2 4πL 或 g=4π22 T L 又由于细线不是完全没有质量，他在外力作用下也不可能完成伸长，所以，单摆的重力加速度公式修正为 22 21 4T d L g +=π 四，实验步骤 1，数据采集 （1）测量摆长L 用米尺测量摆球支点和摆球顶点或最低点的间距l ，用游标卡尺测量小球的直径d,则摆长 d l L 2 1+= （2）测量摆动周期 用手把摆球拉至偏离平衡位置约? 5放开，让其在一个铅直面内自由摆动，当小球通过平衡位置的瞬间，开始计时，连续默数100次全振动时间为t ，再除以100，得到周期T 。 （3）将所测数据列于下表中，并计算出摆长、周期及重力加速度。
大学物理实验报告单摆测重力加速度
——利用单摆测重力加速度 班级： 姓名： 学号： 西安交通大学模拟仿真实验实验报告 实验日期：2014年6月1日 老师签字：＿＿＿＿＿ 同组者：无 审批日期：＿＿＿＿＿ 实验名称：利用单摆测量重力加速度仿真实验 一、实验简介 单摆实验是个经典实验，许多著名的物理学家都对单摆实验进行过细致的研究。本实验的目的是学习进行简单设计性实验的基本方法，根据已知条件和测量精度的要求，学会应用误差均分原则选用适当的仪器和测量方法，学习累积放大法的原理和应用，分析基本误差的来源及进行修正的方法。 二、实验原理 用一根绝对挠性且长度不变、质量可忽略不计的线悬挂一个质点，在重力作用下在铅垂平面内作周期运动，就成为单摆。单摆在摆角小于5°（现在一般认为是小于10°）的条件下振动时，可近似认为是简谐运动。而在实际情况下，一根不可伸长的细线，下端悬挂一个小球。当细线质量比小球的质量小很多，而且小球的直径又比细线的长度小很多时，此种装置近似为单摆。单摆带动是满足下列公式： 进而可以推出： 式中L 为单摆长度（单摆长度是指上端悬挂点到球重心之间的距离）；g 为重力加速度。如果测量得出周期T 、单摆长度L ，利用上面式子可计算出当地的重力加速度g 。 西安交通大学物理仿真实验报告
三、实验内容 1. 用误差均分原理设计单摆装置,测量重力加速度g. 设计要求: (1)根据误差均分原理,自行设计试验方案,合理选择测量仪器和方法. (2)写出详细的推导过程,试验步骤. (3)用自制的单摆装置测量重力加速度g,测量精度要求△g/g < 1%. 可提供的器材及参数: 游标卡尺,米尺,千分尺,电子秒表,支架,细线(尼龙线),钢球,摆幅测量标尺(提供硬白纸板自制),天平(公用). 假设摆长l≈70.00cm;摆球直径D≈2.00cm;摆动周期T≈1.700s; 米尺精度△ 米≈0.05cm;卡尺精度△ 卡 ≈0.002cm;千分尺精度△ 千 ≈0.001cm; 秒表精度△ 秒 ≈0.01s;根据统计分析,实验人员开或停秒表反应时间为0.1s 左右,所以实验人员开,停秒表总的反应时间近似为△ 人 ≈0.2s. 2. 对重力加速度g的测量结果进行误差分析和数据处理,检验实验结果是否 达到设计要求. 3. 研究单摆周期与摆长,摆角,悬线的质量和弹性系数,空气阻力等因素的关 系,试分析各项误差的大小. 四、实验仪器 单摆仪，摆幅测量标尺，钢球，游标卡尺（图1-图4）
物理金属电子逸出功的测量实验数据处理
金属电子逸出功的测量 一、实验目的 1．了解热电子的发射规律，掌握逸出功的测量方法。 2．了解费米—狄拉克量子统计规律，并掌握数据分析处理的方法。 二、实验原理 （一）电子逸出功及热电子发射规律 热金属内部有大量自由运动电子，其能量分布遵循费米－狄拉克量子统计分布规律，当电子能量高于逸出功时，将有部分电子从金属表面逃逸形成热电子发射电流。电子逸出功是指金属内部的电子为摆脱周围正离子对它的束缚而逸出金属表面所需的能量。逸出功为0a f W W W =- ，其中为a W 位能势垒，f W 为费米能量。 由费米—狄拉克统计分布律，在温度0T ≠，速度在~v dv 之间的电子数目为： 2()/1 2()1 f W W kT m dn dv h e -=+ （1） 其中h 为普朗克常数，k 为波尔兹曼常数。选择适当坐标系，则只需考虑x 方向上的情形，利用积分运算 22 /2/21/2 2( ) y z mv kT mv kT y z kT e dv e dv m π∞ ∞ ---∞ -∞ ==?? (2) 可将（1）式简化为 22//23 4f x W kT mv kT x m kT dn e e dv h π-=? (3) 而速度为x v 的电子到达金属表面的电流可表示为 x dI eSv dn = （4） 其中S 为材料的有效发射面积。只有x v ≥将（3） 代入（4~∞范围积分，得总发射电流 kT e s e AST I /2?-= (5) 其中234/A emk h π=，(5)式称为里查逊第二公式。 （二）数据测量与处理 里查逊直线法： 将(5)式两边同除以T 2后取对数，得 ()32lg lg 5.03910s I AS T T ? =-? (6)
实验2 重力加速度的测量
实验3 重力加速度的测量（单摆法） 单摆实验有着悠久历史，当年伽利略在观察比萨教堂中的吊灯摆动时发现，摆长一定的摆，其摆动周期不因摆角而变化，因此可用它来计时，后来惠更斯利用了伽利略的这个观察结果，发明了摆钟。 本实验是用经典的单摆公式测量重力加速度g ，对影响测量精度的因素进行分析，学习如何改进测量方法，以进一步提高测量精度。 【目的要求】 1、用单摆测定动力加速度； 2、学习使用计时仪器（停表、光电计时器）； 3、学习在直角坐标纸上正确作图及处理数据； 4、学习用最小二乘法作直线拟合。 【仪器用具】 单摆装置，带卡口的米尺，游标卡尺，电子停表，光电计时器。 【实验原理】 把一个金属小球拴在一根细长的线上，如图1所示。如果细线的质量比小球的质量小很多，而球的直径又比细线的长度小很多，则此装置可看做是一根不计质量的细线系住一个质点，这就是单摆。略去空气的阻力和浮力以及线的伸长不计，在摆角很小时，可以认为单摆 作简谐振动，其振动周期T 为 g l T π 2= ，224T l g π= （1） 式中l 是单摆的摆长，就是从悬点O 到小球 球心的距离，g 是重力加速度。因而，单摆周期 T 只与摆长l 和重力加速度g 有关。如果我们测量 出单摆的l 和T ，就可以计算出重力加速度g 。 【实验内容】 1、固定摆长，测定g 。 （1）测定摆长（摆长l 取100cm 左右）。 图1 ①先用带刀口的米尺测量悬点O 到小球最低点A 的距离1l （见图1），如下所列： 再估计1l 的极限不确定l e 1，计算出标准不确定度31 1l l e =σ。 ②先用游标卡尺多次测量小球沿摆长方向的直径d （见图4-1），如下所列：
单摆测量重力加速度教案
用单摆测重力加速度 一、教学任务分析 高一学生已经学习了自由落体运动，了解了重力加速度的概念；本章前几节又学习了简谐运动，研究了单摆的振动周期，知道周期公式以及成立的条件。知识背景充足。我认为这一节课一是让学生加深对单摆简谐运动的理解和认识，二是培养学生实验技能，加强学生的科学素养，这才是这一节课最重要的目的。 二、教学目标 1、知识与技能 （1）、使学生学会用单摆测定当地的重力加速度； （2）、使学生学会处理数据的方法； （3）、让学生能正确熟练地使用秒表。 2、过程与方法 学生发散思维、探究重力加速度的测量方法──明确本实验的测量原理──组织实验器材、探究实验步骤──进行实验──分析数据，得出实验结论。这一条探究之路。 3、情感态度与价值观 （1）、通过课堂活动、讨论与交流培养学生的团队合作精神。 （2）、通过对振动次数的计数等培养学生仔细观察、严谨治学的科学素养。 三、教学重点与难点 重点： 1.了解单摆的构成。 2. 单摆的周期公式。 3. 处理数据的方法。 难点： 1. 计时的准确性。 2. 计数的准确性。 四、教学资源： 长约一米的细丝线、通过球心开有小孔的金属球、带有铁夹的铁架台、毫米刻度尺、秒表。多媒体。 五、教学设计思路 本设计的基本思路是： 第一，通过计时时刻的确定（以最低点速度最快时为计时起点）、推导用单摆测重力 加速度的公式（g= 2 2 4L T π? ? ）、摆球的要求（重且小）、摆长的确定（从球重心到悬点的长 度）及单摆做简谐运动的条件（在一个平面内运动且摆角小于50）。 第二，通过探讨测量加速度的方法，编写实验步骤时要指明器材、方法和公式；根据实验原理确定器材、通过测定摆球直径了解有效数字和精确度的匹配；通过测量30-50次全振动的时间确定周期以减小偶然误差；数据处理的两种方法平均法和图像法；试着分析实验误差。 第三，用分组探究、分析讨论的方法使学生深刻体会、经历实验的过程，让学生明白做什么，为什么这样做，这样做的误差在哪里，做一个实验的设计者和操作者，而不是旁观者和执行者。切实提高学生的实验技能，培养他们对物理实验的热情和素养。最后让学生利用课堂学到的实验技能写出用打点计时器测重力加速度的实验报告，加以巩固和提高。
实验一 自由落体重力加速度的测定
实验一自由落体重力加速度的测定 一、实验目的 1. 通过测定重力加速度，加深对匀加速运动规律的理解： 2. 学习用光电法计时； 3. 学习用落体法测定重力加速度． 二、仪器组成 YJ-LG-3自由落体重力加速度测定仪、YJ-LG-3自由落体重力加速度测定仪专用毫秒计、钢球、卷尺等 三、仪器结构 1. YJ-LG-3自由落体重力加速度测定仪专用毫秒 计面板如图l所示 2. 自由落体测定仪如图2所示 四、实验原理 在重力作用下，物体的下落运动是匀加速直线运 动．可用下列方程来描述： 式中s是在时间t内物体下落的距离．g是重力加速度．如果物体下落的初速度为0，即Vo=0时， 可见若能测得物体在最初t秒内通过的距离S，就可以 估算出g的值，在实验中要严格保证初速度为零有一定 的困难.,故常采用下列方法：实验时，让物体从静止开 始自由下落．如图3所示，设它到达A点的速度为V0. 从A点开始，经过时间t1到达B点，令A、B两点的距 离为S1.， 则 若保持上述的初始条件不变，则从A点起，经过时
间t2后．物体到达C点．令A、C两点的距离为S2．则 由式3和式4得： 以上两式相减，得： 那么就有 这里不再出现初速度值，式中的各值均可用自由落体测定仪测量得到． 五、实验步骤 1．调节自由落体仪垂直．将重锤装置安装好，调整底座上的调节螺旋，使重锤悬线与落体仪两立柱平行． 2．将第一光电门放在立柱A处．如离顶端20cm处，调第二光电门于B处．如两光电门相距90cm处，将实验装置上的激光器、接收器与YJ-LG-3自由落体重力加速度测定仪专用毫秒计连接，打开电源，可看见激光器发出红光． 3．调节上、下两个激光器。使激光束平行地对准重锤线后，取下重锤装置． 4．保持上、下两个激光器位置不变，调节上、下两个接收器分别与对应的激光器对准(使激光束垂直射入接收器入射孔)，直至用手指通过上、下两光电门时，专用毫秒计能正常计时． 5．按动YJ-LG-3自由落体重力加速度测定仪专用毫秒计功能键(使用方法见附录)，选择计时精度为0.0001s，(测完一组数据后，按动复位键归零)． 6．用手指托住钢球至落球定位孔，迅速松开手指，记录钢球自由下落通过上、下两光电门的时间t1。 7．用卷尺置于两光电门之间，测出两激光束之间的距离S1。 8. 重复以上步骤，测量八组数据，求平均值． 9．重复以上步骤，改变两光电门距离，用卷尺置于两光电门之间，测出两激光束之间的距离S2，测量八组t2数据，求平均值． 10．将实验数据填入下表．并按式(8)计算重力加速度g．求其误差．

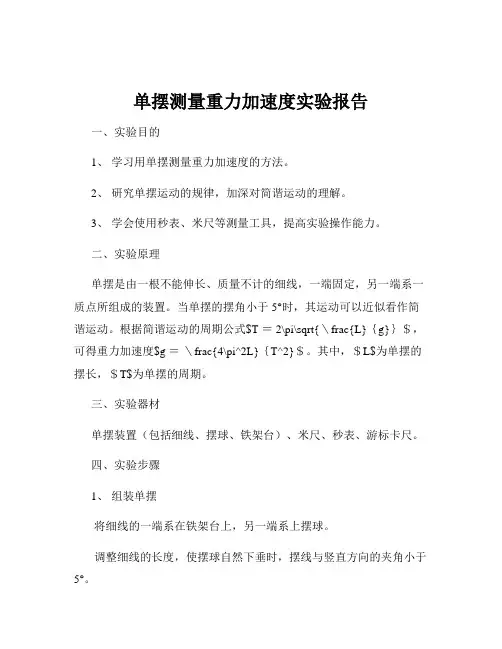

单摆测量重力加速度实验报告
