防雷接地测试原理方式及注意事项模板
防雷接地测试原理方式及注意事项
防雷接地测试原理、方式及注意事项编制人：项继鹏西雅帝环境物业管理二零一六年（一）正确选择接地电阻测量方式及测量原理接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。
各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。
1.两线法条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。
如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密封无法打地桩的地区。
接线：E+ES接到被测地，H+S接到已知地。
2.三线法条件：必须有两个接地棒：一个辅助地和一个探测电极。
各个接地电极间的距离不小于20米。
原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。
3.四线法基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻测量方法中准确度最高的。
4.单钳测量测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
接线：用电流钳监测被测接地点上的电流。
5.双钳法条件：多点接地，不打辅助地桩，测量单个接地。
接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。
（二）接地电阻值的正确测量接地是电器安全技术中很重要的工作之一，接地装置的合适与否，接地电阻值是否合乎标准要求，直接影响到电力系统设备的正常运行，影响到建筑物的安全，还关系到人身安全。
因此，应当正确选择接地方法及测量接地电阻。
笔者现依据接地电阻的测量原理及结合实际测试，提出下述测量接地电阻的几点经验。
一、测量前的分析测量前应掌握埋地电极的分布情况(最好查阅竣工图)，然后依据公式: (s为电极系统所覆盖的面积)，并按图纸计算接地系统的有限半径，以确定辅助电极的远近位置和朝向。
防雷接地总结
防雷接地总结1. 简介防雷接地是一种重要的措施，用于保护建筑物、设备和人员免受雷击伤害。
接地系统可将雷击电流引导到地面，避免对建筑物和设备的损坏，并确保人员的安全。
本文将总结防雷接地的基本原理、常见的接地方式和一些注意事项。
2. 防雷接地的基本原理防雷接地的基本原理是利用接地系统将雷击电流引导到地面。
当雷电击中建筑物或设备时，其电流会通过接地系统中的导体流入地面。
良好的接地系统能够提供低电阻路径，使雷击电流尽快散失，减小雷电对建筑物和设备的损害。
3. 常见的接地方式3.1. 单点接地系统单点接地系统是最常见的接地方式之一。
其原理是将整个建筑物或设备的接地点连接到一处地方，通常是建筑物的地基混凝土或地下水位较低的地方。
单点接地系统的优点是结构简单、成本低，适用于大多数情况。
然而，在大范围的雷击活动中，单点接地系统可能无法提供足够的保护。
3.2. 多点接地系统多点接地系统是为了克服单点接地系统的局限性而设计的。
它将建筑物或设备的接地点分散在多个地方，通过连接多个接地点形成一个综合的接地系统。
多点接地系统能够提供更好的保护，尤其在有高频干扰的环境下效果更显著。
然而，多点接地系统的安装和维护成本较高。
3.3. 独立接地系统独立接地系统是指将防雷接地系统与电气接地系统进行独立设计和布置。
独立接地系统有助于减少接地回路的干扰，提高接地的可靠性和效果。
虽然独立接地系统需要额外的空间和成本，但在对接地系统的可靠性和安全性有较高要求的场所，如医院、核电站等，独立接地系统是必要的选项。
4. 防雷接地的注意事项4.1. 地质勘察在设计和建设防雷接地系统之前，进行地质勘察是必要的。
地质勘察可以了解地下土壤的性质、水位情况等，为接地系统的设计提供参考。
不同的地质条件可能需要采用不同的接地方式。
4.2. 电阻测量定期对接地系统的电阻进行测量是必要的。
电阻测量可以帮助判断接地系统的性能是否正常，是否需要进行维护或改进。
常用的电阻测量方法包括四线法和测地电位法。

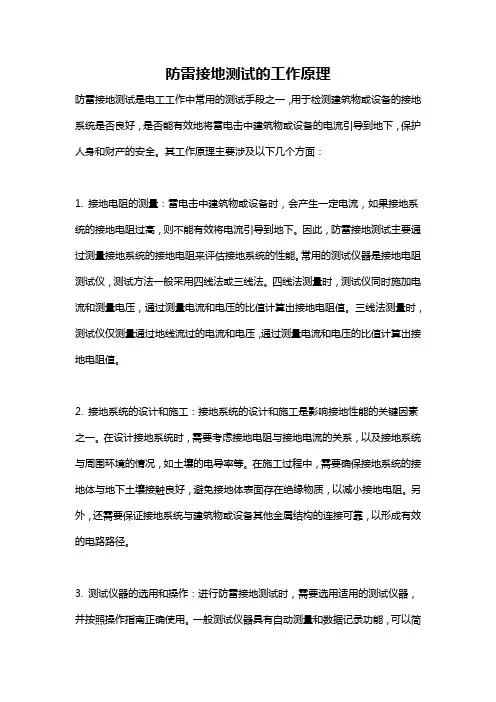

防雷接地测试的工作原理
防雷接地测试的工作原理防雷接地测试是电工工作中常用的测试手段之一，用于检测建筑物或设备的接地系统是否良好，是否能有效地将雷电击中建筑物或设备的电流引导到地下，保护人身和财产的安全。
其工作原理主要涉及以下几个方面：1. 接地电阻的测量：雷电击中建筑物或设备时，会产生一定电流，如果接地系统的接地电阻过高，则不能有效将电流引导到地下。
因此，防雷接地测试主要通过测量接地系统的接地电阻来评估接地系统的性能。
常用的测试仪器是接地电阻测试仪，测试方法一般采用四线法或三线法。
四线法测量时，测试仪同时施加电流和测量电压，通过测量电流和电压的比值计算出接地电阻值。
三线法测量时，测试仪仅测量通过地线流过的电流和电压，通过测量电流和电压的比值计算出接地电阻值。
2. 接地系统的设计和施工：接地系统的设计和施工是影响接地性能的关键因素之一。
在设计接地系统时，需要考虑接地电阻与接地电流的关系，以及接地系统与周围环境的情况，如土壤的电导率等。
在施工过程中，需要确保接地系统的接地体与地下土壤接触良好，避免接地体表面存在绝缘物质，以减小接地电阻。
另外，还需要保证接地系统与建筑物或设备其他金属结构的连接可靠，以形成有效的电路路径。
3. 测试仪器的选用和操作：进行防雷接地测试时，需要选用适用的测试仪器，并按照操作指南正确使用。
一般测试仪器具有自动测量和数据记录功能，可以简化测试过程，并提供精确的测试结果。
操作时，需要根据具体测试情况选择合适的测试方式和参数，并遵循测试仪器的操作指南进行操作。
测试仪器一般提供一个接地电极和一个测量电极，接地电极通过导线与接地系统连接，测量电极用于测量接地电阻。
4. 测试结果的评估和处理：测试完成后，需要对测试结果进行评估和处理。
一般来说，接地电阻的阈值是根据具体的应用要求或标准规定的，如不同行业或不同地区可能有不同的阈值要求。
根据测试结果和阈值要求的比较，可以判断接地系统的性能是否良好。
如果测试结果超过阈值，表明接地系统存在问题，需要采取相应的措施进行修复或改进。
防雷接地电阻实验报告
防雷接地电阻实验报告1. 实验目的本次实验的目的是为了确保建筑物的防雷接地系统能够正常工作，减小雷电对建筑物及人身安全的影响。
通过测量接地电阻，评估接地系统的性能，确保其满足相关安全标准。
2. 实验原理接地电阻是衡量接地体在特定频率下对电流的阻碍程度。
防雷接地电阻测量原理通常采用四线法，通过测量装置测量接地体与大地之间的电阻值。
3. 实验设备1. 接地电阻测试仪2. 接地棒3. 测量导线4. 绝缘棒4. 实验步骤4.1 设备准备1. 确保接地电阻测试仪电源充足，仪器正常工作。
2. 将接地棒插入土壤，确保接地棒与大地良好接触。
3. 将测量导线分别连接到接地电阻测试仪和接地棒。
4.2 测量接地电阻1. 开启接地电阻测试仪，选择合适的测试频率。
2. 将绝缘棒插入土壤，确保绝缘棒与大地良好隔离。
3. 根据测试仪提示，逐步调节测试仪的测试电流。
4. 记录测试仪显示的接地电阻值。
4.3 数据记录与分析1. 记录实验日期、时间、测试人员等信息。
2. 记录接地电阻测试值，并换算为标准单位（Ω）。
3. 分析接地电阻值是否满足相关安全标准。
5. 实验结果与分析本次实验测得的接地电阻值为XXX Ω，符合相关安全标准要求（如：≤10Ω）。
说明防雷接地系统性能良好，能够有效减小雷电对建筑物及人身安全的影响。
6. 实验结论本次实验表明，建筑物防雷接地系统接地电阻值符合安全标准，接地系统能够正常工作。
建议定期进行接地电阻测量，确保接地系统始终保持良好的性能。
7. 实验注意事项1. 实验过程中应确保操作人员安全，佩戴绝缘手套、鞋等防护用品。
2. 测量仪器应定期进行校准，确保测试数据的准确性。
3. 实验环境应满足安全要求，避免在雷雨天气进行实验。
8. 实验报告编写人（实验报告编写人姓名）9. 实验报告编写日期（实验报告编写日期）。

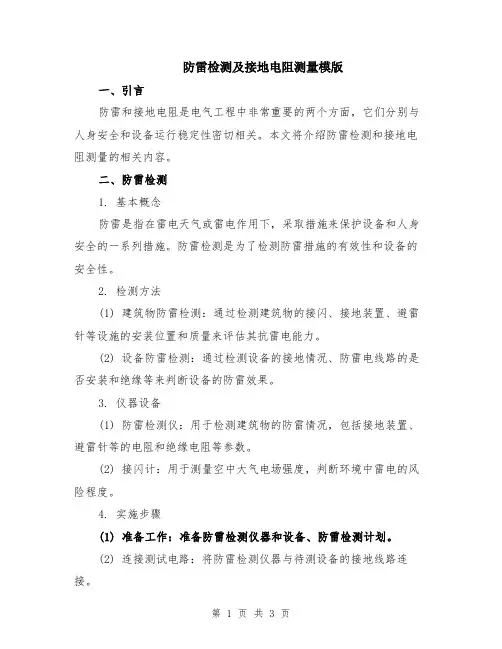

防雷检测及接地电阻测量模版
防雷检测及接地电阻测量模版一、引言防雷和接地电阻是电气工程中非常重要的两个方面，它们分别与人身安全和设备运行稳定性密切相关。
本文将介绍防雷检测和接地电阻测量的相关内容。
二、防雷检测1. 基本概念防雷是指在雷电天气或雷电作用下，采取措施来保护设备和人身安全的一系列措施。
防雷检测是为了检测防雷措施的有效性和设备的安全性。
2. 检测方法(1) 建筑物防雷检测：通过检测建筑物的接闪、接地装置、避雷针等设施的安装位置和质量来评估其抗雷电能力。
(2) 设备防雷检测：通过检测设备的接地情况、防雷电线路的是否安装和绝缘等来判断设备的防雷效果。
3. 仪器设备(1) 防雷检测仪：用于检测建筑物的防雷情况，包括接地装置、避雷针等的电阻和绝缘电阻等参数。
(2) 接闪计：用于测量空中大气电场强度，判断环境中雷电的风险程度。
4. 实施步骤(1) 准备工作：准备防雷检测仪器和设备、防雷检测计划。
(2) 连接测试电路：将防雷检测仪器与待测设备的接地线路连接。
(3) 进行测试：按照设备防雷检测的要求和步骤进行测试，记录测试结果。
(4) 分析结果：根据测试结果，评估设备的防雷效果，并提出改进建议。
三、接地电阻测量1. 基本概念接地电阻是指接地装置与大地之间电阻的大小，它是判断接地系统是否正常工作的重要指标。
接地电阻测量是为了评估接地系统的质量和有效性。
2. 检测方法(1) 线路法：通过对接地装置与大地之间的电阻进行直接测量来评估接地系统的阻抗。
(2) 电桥法：通过比较未知电阻与已知电阻之间的电平差异来测量接地电阻。
(3) 直接法：通过接地电阻测量仪器直接测量接地电阻。
3. 仪器设备(1) 接地电阻测量仪：用于测量接地电阻的仪器，包括电流注入装置、电压检测器等。
(2) 校准装置：用于校准接地电阻测量仪的准确性。
4. 实施步骤(1) 准备工作：准备接地电阻测量仪器和设备。
(2) 连接测量电路：将接地电阻测量仪器与待测接地装置的电路连接。
防雷接地安全操作手册
防雷接地安全操作手册雷电是一种强大而危险的自然现象，可能对建筑物、设备和人员造成严重的损害。
为了保障生命财产安全，确保电气设备的正常运行，防雷接地工作至关重要。
本操作手册将为您详细介绍防雷接地的安全操作流程和注意事项。
一、防雷接地的基本原理防雷接地的主要目的是将雷电产生的巨大电流引入大地，从而保护建筑物和设备免受雷击损害。
其原理是通过接地装置，将建筑物、设备等与大地形成良好的电气连接，使雷电电流能够迅速、安全地分散到地下。
二、防雷接地系统的组成1、接闪器接闪器是防雷系统中直接接受雷电的部分，常见的有避雷针、避雷带和避雷网等。
2、引下线引下线用于将接闪器接收到的雷电电流传导至接地装置。
3、接地装置接地装置是防雷接地系统的核心部分，包括接地极、接地母线等，负责将雷电电流安全地引入大地。
三、防雷接地的施工准备1、施工前应熟悉设计图纸和相关规范要求，制定详细的施工方案。
2、准备好所需的材料和工具，如接地极、接地母线、电焊条、电焊机等。
3、确保施工现场具备施工条件，清理场地，设置警示标识。
四、接地极的安装1、接地极一般采用角钢、钢管或圆钢等材料，长度应符合设计要求。
2、接地极应垂直打入地下，深度通常不小于 25 米，间距不小于 5 米。
3、接地极与土壤之间应接触紧密，可在接地极周围填充降阻剂，以降低接地电阻。
五、接地母线的敷设1、接地母线通常采用扁钢或圆钢，应沿建筑物外墙或基础敷设。
2、接地母线的连接应采用焊接，焊接长度不小于扁钢宽度的 2 倍或圆钢直径的 6 倍，焊接处应进行防腐处理。
3、接地母线应与引下线和接地极可靠连接。
六、引下线的安装1、引下线一般沿建筑物的外墙或柱子敷设，间距应符合设计要求。
2、引下线的连接应采用焊接或螺栓连接，连接处应进行防腐处理。
3、引下线应在距地面 18 米处设置断接卡，以便测量接地电阻。
七、防雷接地系统的测试1、防雷接地系统安装完成后，应进行接地电阻测试。
2、测试仪器应定期校验，确保测试数据的准确性。
自动化设备技术规范的防雷接地测试
自动化设备技术规范的防雷接地测试在当今高度自动化的工业生产环境中，自动化设备的稳定运行至关重要。
而雷电作为一种自然现象，可能会对这些设备造成严重的损害。
为了保障自动化设备的安全可靠运行，防雷接地测试成为了一项必不可少的技术规范。
一、防雷接地的基本原理防雷接地的主要目的是将雷电产生的巨大电流迅速引入大地，从而保护设备和人员的安全。
其原理基于电学中的欧姆定律和静电感应原理。
当雷电击中建筑物或设备时，接地系统提供了一个低电阻的通道，使电流能够快速流散，避免在设备内部产生过高的电压和电流，从而减少损坏的可能性。
二、防雷接地测试的重要性1、保障设备安全自动化设备通常包含大量的电子元件和精密电路，对过电压和过电流非常敏感。
有效的防雷接地可以降低雷电对设备的直接冲击和感应电压，保护设备的硬件和软件系统，减少故障和损坏的风险。
2、确保人员安全如果雷电不能被有效地导入大地，可能会导致设备外壳带电，对操作人员构成触电危险。
通过防雷接地测试，可以确保在雷电发生时人员的安全。
3、符合法规要求许多国家和地区都制定了相关的法规和标准，要求工业和商业设施必须具备有效的防雷接地系统，并定期进行测试和维护，以符合安全和合规要求。
4、提高系统可靠性良好的防雷接地有助于减少因雷电引起的设备故障和停机时间，提高自动化系统的整体可靠性和可用性，从而保障生产的连续性和效率。
三、防雷接地测试的方法1、接地电阻测试接地电阻是衡量接地系统性能的关键指标。
常用的测试方法包括三极法和四极法。
三极法是将电流极和电压极分别布置在接地装置的两侧，通过测量电流和电压来计算接地电阻。
四极法则在三极法的基础上增加了一个辅助电极，提高了测试的准确性。
2、等电位连接测试等电位连接是确保不同金属部件之间电位相等，防止雷电产生的电位差引起火花放电和设备损坏。
测试时需要检查连接导体的导通性和连接的可靠性。
土壤电阻率是影响接地电阻的重要因素。
通过测试土壤电阻率，可以为设计合理的接地系统提供依据。
防雷接地的测试及日常检查内容介绍
防雷接地的测试及日常检查内容介绍一、防雷接地的测试方法1、你先找到防雷接地网的接地引线或等电位联接箱2、用接地电阻测测试仪测接地电阻（有两根测试桩0.4M的要插入泥土，一根距测试点20米，一根40米，所以测试点周围42米范围内要有泥土）3、接地电阻值越小越好，具体合格值当设计有要求时必需按设计要求规定，设计没要求时不能大于4欧。
二、防雷检测主要检测内容1、检测防雷装置的有效性，接闪器、引下线、接地装置等的连通性。
2、接地系统的有效接地电阻，要求≤10Ω。
4、电源防雷系统的对地绝缘阻抗是否在允许值，接地系统是否牢靠，瞬时钳压数值是否有变化等。
5、信息系统信号防雷系统，对于连接的电阻是否属于参数允许值，瞬时钳压数值是否有变化，对地绝缘电阻的正常值等。
一般的防雷检测基本是有这些方面的，还要根据属地的地方性要求，毕竟高雷暴地区的要求会高一些。
三、日常检查项目（1）防雷装置引雷部分、接地引下线和接地体三者之间连接良好。
（2）运行中应定期测试接地电阻，接地电阻应符合规定要求。
（2）避雷器应定期做好预防性试验。
（3）避雷针、避雷线及其接地线应无机械损伤和锈蚀现象。
（4）避雷器绝缘套管应完整，表面应无裂纹、无严重污染和绝缘剥落等现象。
（5）定期抄录放电记录器所指示的避雷器的动作次数。
（6）接地部分接地应良好。
此外，在每年的雷雨季节来临之前，应进行一次全面的检查、维护，并进行必要的电气预防性试验。
四、具体的试验项目1）测量接地部分的接地电阻。
2）避雷器标称电流下的残压试验。
3）避雷器工频放电电压试验。
4）4）避雷器密封试验等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷接地测试原理、方式及注意事项编制人：项继鹏沈阳西雅帝环境物业管理有限公司二零一六年（一）正确选择接地电阻测量方式及测量原理接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。
各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。
1.两线法条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。
如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密封无法打地桩的地区。
接线：E+ES接到被测地，H+S接到已知地。
2.三线法条件：必须有两个接地棒：一个辅助地和一个探测电极。
各个接地电极间的距离不小于20米。
原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。
3.四线法基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻测量方法中准确度最高的。
4.单钳测量测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
接线：用电流钳监测被测接地点上的电流。
5.双钳法条件：多点接地，不打辅助地桩，测量单个接地。
接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。
（二）接地电阻值的正确测量接地是电器安全技术中很重要的工作之一，接地装置的合适与否，接地电阻值是否合乎标准要求，直接影响到电力系统设备的正常运行，影响到建筑物的安全，还关系到人身安全。
因此，应当正确选择接地方法及测量接地电阻。
笔者现依据接地电阻的测量原理及结合实际测试，提出下述测量接地电阻的几点经验。
一、测量前的分析测量前应掌握埋地电极的分布情况(最好查阅竣工图)，然后依据公式: (s为电极系统所覆盖的面积)，并按图纸计算接地系统的有限半径，以确定辅助电极的远近位置和朝向。
二、引出测量点如果测量点不易接出，可以用一根电阻较小的电线引出，把电线的引出端接到表的E端，测量结果应减去电线的电阻，此时电线的自感要引入误差，所以应尽量将电线拉直，多余的线应绕成无定向结构。
对于有四线测量功能的接地电阻表，应引出两条电线，分别接表上的E1、E2，四线法测量的阻抗不影响测量结果。
三、关于辅助电极的接地电阻一般辅助电极的接地电阻小于5kΩ时，不影响测量结果，但如果电流电极接地电阻Rc太大，将使注入电流减小，易受干扰。
如果电压电极接地电阻Rp太大，将与电压表的输入电阻分压，使电压测量不准，灵敏度下降。
20cm长的铁钎打入干松土壤的接地电阻一般小于1kΩ。
为了降低辅助电极的接地电阻，可以在辅助电极周围浇水。
经常会遇到水泥地面无法打桩的情况，这时，可用一根铁链盘在水泥面上，再浇上水；作为辅助电极，也可用金属网代替铁链，浇水是为了降低辅助电极的接地电阻。
四、辅助电极的延伸方向辅助电极的延伸方向要避免与地下管线、地面水沟平行靠近，无法远离这些导体时，最好选垂直或交叉方向。
五、关于辅助电极的位置3个电极不必在同一直线上，辅助电极的位置遵循“互电阻影响最小”的原则，如果电流电极C与被测电极E的距离满足DEC>11rE，电压电极P的位置可以偏离直线约束，理论上只要(1/DEC-1/DPC+1/DEP)=0，互电阻的影响可以抵消。
实际测量时，应在不同位置测量几次P电极。
六、测量时，埋地电极是否要与内部断开有的接地电阻表要求断开测量，有的不要求，主要出于以下几点考虑，若不断开，将会出现以下情况:1.如果被测电极接地电阻很大或在地下断线，则测量仪表中的电流源或发电机就会开路，然后开路电压通过内部地线系统传导到内部仪器、设备的机壳上。
手摇发电机的开路电压一般为100V以上，电池供电的电流源开路电压一般在50V以下。
2.如果内部用电设备泄漏电流，将从被测电极向大地注入电流，在周围的地面上产生电压降，叫做地电压，地电压小则影响测量结果，大则威胁人员安全或损坏接地电阻表。
3.有些不规范的接地方法，把原本独立的两个接地系统通过仪器、设备的机壳连接起来，接地电阻表测得的电阻值并不是单个接地电阻，而是两个系统接地电阻的并联值，甚至被测接地电极断线也不能发现。
测量时最好断开地线，如不能则应注意避免上述情况发生，做到:(1)先测量地电压，如果E、C两点地电压大于测量仪表的要求，则应关掉相关用电设备，必要时关闭电源。
(2)检查并确定被测电极接地良好，查看两种独立接地系统的连接情况，排除不规范的接地点。
现在一般要求接地系统共用地电极，所以不存在两个独立的接地电极，不用考虑外部连接情况。
检查断线可以采用测量环路电阻的方法。
七、其他在测量准确度要求不高的情况下(如日常检查，判断是否断线等)，可以采用两点法测量接地电阻，作为参考的接地电极，要求已知接地电阻，并且独立。
这时使用接地电阻表的两线法功能(P、C短路)或者使用钳型接地电阻表加上跨接电阻，比较方便。
虽然土壤的温度、含水量和时间的变化会影响接地电阻的大小，但是对于单次测量来说，它有确定的值，可以准确测量。
可是测量时如果不掌握正确的方法，测量结果将会有很大误差。
被测对象千变万化，只要能够深刻理解接地电阻的基本定义，掌握接地电阻的测量方法，熟悉接地电阻表测量原理，并且多做实验就能找到最准确的方法。
（三）接地电阻测试图解一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、接地电阻组成元件本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒C ˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1)、测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
此主题相关图片如下：2)、测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤1）、仪表端所有接线应正确无误。
2）、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
3）、仪表放置水平后，调整检流计的机械零位，归零。
4）、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
5）、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
6）、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。
六、注意事项1、禁止在有雷电或被测物带电时进行测量。
2、仪表携带、使用时须小心轻放，避免剧烈震动。
（四）防雷接地的几个问答1. 明敷防雷引下线近地端为什么要加以保护？明敷防雷引下线地上 1.7m 至地下0.3m 的一段加保护措施的目的有两个：（1）在易受机械损坏的地方，加保护管后可防止防雷引下线受机械外力而损坏；（2）在人们能接近的地方．加绝缘保护（套硬塑料管或包缠绝缘材料），一旦雷击时，可减小接触电压。
在工矿企业，防雷引下线设在人们不易接近的地方。
为防止防雷引下线受到机械外力损坏，可用角钢或钢管加以保护．如图1 所示。
当用钢管保护时，钢管两端，应把钢管管口和防雷引下线焊成一体，如不焊接，则雷击时，钢管感应电抗大，不利把雷引到地下；钢管的上口应封口．防止管内积水。
在住宅区，防雷引下线应用硬塑料管保护，塑料管的上口亦应封口。
保护管或保护角钢应用铁卡子固定在墙上．铁卡子离地面或离保护管上口的距离为300mm，铁卡子一般用25mm×4mm 锌扁钢加工。
2. 防雷引下线设置断接卡子的目的是什么？《电气装置安装工程接地装置施工及验收规范》规定：建筑物上的防雷设施采用多根引下线时．宜在各引下线距地面的 1.5～1.8m 处设置断接卡。
设置断接卡的目的是便于测量引下线的接地电阻，供检查用。
规范指出：设置断接卡是对有多根引下线的场合。
当建筑物（例烟囱）只有一组接地极时，不应该设置断接卡；当建筑物（例厂房）有两组及以上的引下线，每根引下线下有一组接地极时，设置断接卡可分别测量每组接地极的接地电阻。
规范未强调“必须”，而用“宜”在各引下线距地面的1.5～1.8m 处设置断接卡，这里“宜”有双重含义：（1）并非有多根引下线时，都必须设置断接卡。
例如，利用建筑物柱头内主钢筋作为防雷引下线，并利用混凝土桩内钢筋作为接地极时，不应该设置断接卡。
为了测量接地极电阻，在混凝土桩打入地下后，测量每根桩的接地电阻，然后把所有桩用圆钢（直径最小为10mm，通常用16mm）或扁钢（最小截面为25mm×4mm，通常用40mm×4mm）连成一体，再测量总接地电阻。
为了在建筑物投入使用后，检查接地电阻，可在建筑物近地端引出检测点，即从引下线主钢筋上焊出接地线至检测点，此检测点可为钢板并外露。
（2）断接卡并非一定要设置在1.5～1.8m 处。
一般在公共场合，如住宅区，防雷引下线明敷时，应把断接卡设置在 1.5～1.8m 处；暗敷时，为不影响建筑物的外观，断接卡可设在近地端的墙内（一般为距地300～400mm）。
当防雷引下线既未设置断接卡、又未设置检测点时，若检查接地电阻，可用导线把建筑物顶上的避雷带或避雷针引至地面进行测量，测量结果需减去导线的电阻。
3. 利用建筑物钢筋混凝土中的结构钢筋作防雷网时，为什么要将电气部分的接地和防密接地连成一体，即采取共同接地方式？当防雷装置受到雷击时，在接闪器、引下线和接地极上都会产生很高的电位。
如果建筑物内的电气设备、电线和其它金属管线与防雷装置的距离不够时，它们之间就会产生放电。
