铁塔组立检查记录表
铁塔组立检查记录表怎么填写
铁塔组立检查记录表一、背景介绍铁塔组立是在电信通信行业中常见的一项工作，主要用于支撑无线通信设备。
为了确保铁塔组立工作的质量和安全，需要进行检查和记录。
铁塔组立检查记录表是一种用于记录铁塔组立过程中的各项检查内容和结果的表格，以便后续的评估和整改。
二、填写要求铁塔组立检查记录表需要全面、详细、完整地记录铁塔组立过程中的各项检查内容和结果。
下面是填写铁塔组立检查记录表的要求：1. 填写基本信息在表格的顶部，需要填写基本信息，包括：•日期：记录填写日期。
•项目名称：填写铁塔组立所属的项目名称。
•施工单位：填写负责铁塔组立的施工单位。
•检查人员：填写进行检查的人员姓名。
2. 填写检查内容在表格的主体部分，需要填写各项检查内容，包括：•施工前准备：记录施工前的准备工作是否完成，包括施工图纸、材料准备等。
•塔基施工：记录塔基施工的质量和安全情况，包括混凝土浇筑、钢筋绑扎等。
•铁塔组立：记录铁塔组立的过程和质量情况，包括塔身垂直度、螺栓拧紧等。
•线缆敷设：记录线缆敷设的情况，包括线缆的走向、固定情况等。
•地线接地：记录地线接地的情况，包括接地电阻、接地极的材质等。
•安全防护：记录施工过程中的安全防护措施是否到位，包括安全帽、安全绳等。
•其他事项：记录其他需要检查的事项，例如施工现场的卫生情况等。
3. 填写检查结果在每个检查内容的右侧，需要填写检查结果，包括：•合格：如果该项检查内容符合要求，则填写“合格”。
•不合格：如果该项检查内容不符合要求，则填写“不合格”。
•备注：如果该项检查内容有特殊情况需要备注，则在备注栏中填写详细说明。
三、填写示例下面是一个铁塔组立检查记录表的填写示例：日期项目名称施工单位检查人员2022/1/1 项目A 施工单位A 检查人员A检查内容检查结果备注施工前准备合格塔基施工合格铁塔组立不合格塔身垂直度超标线缆敷设合格地线接地合格安全防护合格其他事项合格四、总结铁塔组立检查记录表的填写需要全面、详细、完整地记录各项检查内容和结果。
铁塔组立强条
表9 杆塔施工强制性条文执行记录表工程名称施工单位项目经理监理单位总监理工程师建设管理单位业主项目经理序号强制性条文内容执行要素执行情况相关资料强条执行表号及名称Q/GDW10248-2016《输变电工程建设标准强制性条文实施管理规程》执行标准名称及编号《110kV～750kV架空输电线路施工及验收规范》GB 50233—20141 7.2.1 分解组立铁塔时，基础混凝土的抗压强度必须达到设计强度的70%。
分解组立铁塔时的混凝土抗压强度满足规范要求齐全符合要求基础设计强度：试块强度报告编号：2017-TK-0006执行标准名称及编号《钢结构高强度螺栓连接技术规程》JGJ 82—20112 3.1.7 在同一连接接头中，高强度螺栓连接不应与普通螺栓连接混用。
承压型高强度螺栓连接不应与焊接连接并用。
高强度螺栓连接符合规程要求无施工图纸编号：施工作业指导书编号：3 6.2.6 高强度螺栓连接处的钢板表面处理方法及除锈等级应符合设计要求。
连接处钢板表面应平整、无焊接飞溅、无毛刺、无油污。
经处理后的摩擦型高强度螺栓连接的摩擦面抗滑移系数应符合设计要求。
外观检查抗滑移系数检验无检查记录编号：高强度螺栓检验报告编号：4 6.4.8 安装高强度螺栓时，严禁强行穿入。
当不能自由穿入时，该孔应用铰刀进行修整，修整后孔的最大直径不应大于1.2倍螺栓直径，且修孔数量不应超过该节点螺栓数量的25％。
修孔前应将四周螺栓全部拧紧，使板迭密贴后再进行铰孔。
严禁气割扩孔。
高强度螺栓的安装符合规程要求无施工作业指导书编号：业主项目部核查结论：业主项目经理：年月日监理检查意见：总监理工程师：年月日施工单位自查意见：施工项目经理：年月日注：执行情况一栏应根据执行要素要求填写关键数据或是否执行(填“已执行”或“未执行”)。

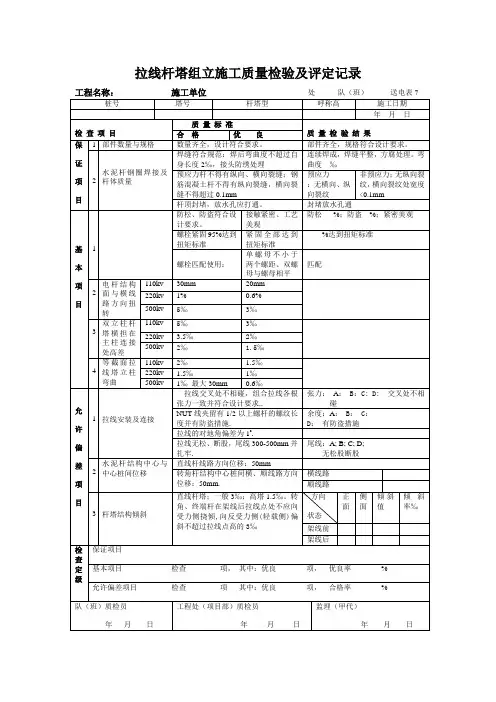

杆塔组立施工质量检验及评定记录
工程名称：施工单位处队（班）送电表7
桩号
塔号
杆塔型
呼称高
施工日期
年月日
检查项目
质量标准
质量检验结果
合格
优良
保
证
项
目
1
部件数量与规格
数量齐全，设计符合要求。
部件齐全，规格符合设计要求。
2
水泥杆钢圈焊接及杆体质量
焊缝符合规范：焊后弯曲度不超过自身长度2‰，接头防绣处理
连续焊成，焊缝平整，方腐处理。弯曲度‰
一
般
合格级;
一般塔: 3‰
高塔: 1.5‰
优良级:
一般塔: 2‰
高塔: 1‰
视点高
正面
侧面
倾斜值
倾斜率
(‰)
架线前
1
2
(架线后不做要求,只检查记录倾斜值)
架线后
1
2
螺栓紧固情况
一般
一次验收不紧者
组塔后:5%
架线后:3%
组塔后
架线后
视点视点
视点
视点
备
注
评
级
现场技术负责人:质检员:施工负责人:检查人:
6
塔材镀锌
无起包、漏度等现
象
外观检查：表面光洁均匀
表面光洁、均匀
允许偏差项目
1
铁塔结构倾斜
直线塔：一般3%；高塔1.5%.。转角塔、终端塔：向受力反方向产生预倾斜，倾斜值由设计确定，塔顶端不应超过铅垂线而偏向受力侧
方向
状态
正面
侧面
倾斜值
倾斜率%
架线前
架线后
检查定级
保证项目
基本项目
铁塔组立验收记录表
螺栓紧固
一般
符合规范第7.1.6条，且紧固率：
组塔后95％，架线后97％
放线前
紧线后
18
螺栓穿向
一般
符合GB50233－2005
第6.1.4条规定
19
塔材镀锌
一般
组塔后锌层无脱落及磨损
20
保护帽
外观
符合设计要求
规格统一美观
备注
检查结论
现场技术负责人
专职质检员
施工负责人
监理
工程师
部件规格、数量（铁塔、钢管塔、拉线塔、钢管杆）
力反方向倾斜
重要
大于0，并符合设计要求
12
直线塔机构倾斜
重要
13
螺栓防松
重要
符合设计要求
紧固及无遗漏
14
螺栓防盗
重要
符合设计要求
紧固及无遗漏
15
脚钉安装
重要
符合设计要求
紧固及无遗漏
16
爬梯安装
一般
符合设计要求紧固整齐美观
3
拉线塔
拉线安装
重要
符合本规范第7.5.2条和7.5.7条规定
4
主柱弯曲
重要
1‰（最大30mm）
5
钢管塔
钢杆焊接质量
关键
符合国家标准《钢机构工程施工质量验收规范》GB 50205规定
6
结构倾斜
重要
5‰
7
电杆弯曲
重要
2‰L
8
直线杆横担高差（mm）
重要
20
9
套接连接长度（mm）
重要
不小于设计套接长度
10
铁塔组立检查记录表
工程名称：保德煤矿潜排电泵强排系统35KV变电站工程及刘家堰箱变扩容改造工程线塔1

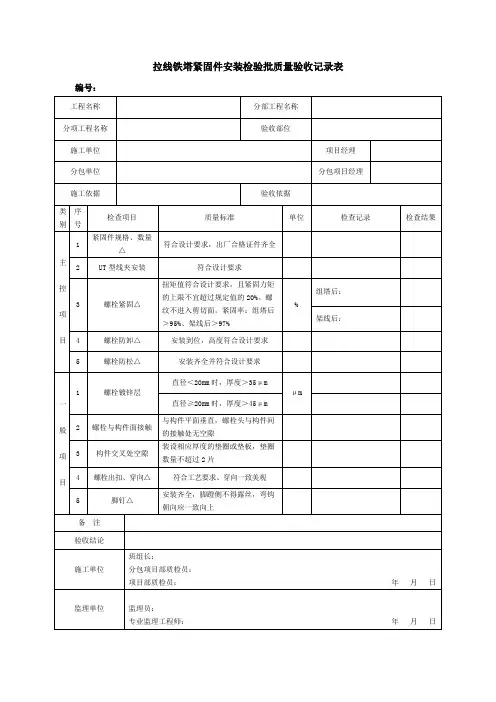

拉线铁塔紧固件安装检验批质量验收记录表
拉线铁塔紧固件安装检验批质量验收记录表编号：
填表说明：
1. 适用范围及要求：
1) 该表适用于拉线塔组立质量验收。
2. 检查数量：
1）主控项目：全数检查。
2）一般项目：全数检查。
3. 检验批划分：拉线塔组立检验批质量验收检查数量以单基为一个检验批。
4. 其他要求：
1）主控项目第2项，UT型线夹带螺母后的螺杆必须露出螺纹，UT形线夹螺栓的螺母要露一扣以上。
并应留有不小于1/2螺杆的可调螺纹长度，以供运行中调整;NUT线夹安装后应将双螺母拧紧并应装设防盗罩。
2）一般项目第4项，螺栓露扣情况：螺母拧紧后，对单螺母：不应小于两个螺距；对双螺母：可与螺母相平；螺杆露扣长度最长不应超过20mm或10个螺距。
3）螺栓的穿入方向：对立体结构:水平方向由内向外；垂直方向由下向上；斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。
对平面结构:顺线路方向，按线路方向穿人或按统一方向穿人；横线路方向，两侧由内向外，中间由左向右(按线路方向)或按统一方向穿人；垂直地面方向者由下向上；斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。
4）每基塔螺栓紧固抽检比例不少于25%，主材连接处、导地线挂点等关键部位螺栓全检。
5）螺栓紧固扭矩值应符合设计要求，当设计未提出要求时按下表执行：
注：M24—250为8.8级螺栓的扭矩值。
杆塔组立、横担安装、绝缘子安装检验批
注：施工作业人员质量责任登记应按部位和工序分别签名。
注：施工作业人员质量责任登记应按部位和工序分别签名。
注：施工作业人员质量责任登记应按部位和工序分别签名。
注：施工作业人员质量责任登记应按部位和工序分别签名。
注：施工作业人员质量责任登记应按部位和工序分别签名。
注：施工作业人员质量责任登记应按部位和工序分别签名。
注：施工作业人员质量责任登记应按部位和工序分别签名。
杆塔组立、横担组装及绝缘子安装检验批质量验收记录表
09040202
011。
自立式铁塔组立检查及评级记录表
线塔1监理：专职质检员：施工负责人: 检查人：线塔1监理：专职质检员: 施工负责人: 检查人：线塔1监理：专职质检员: 施工负责人：检查人：线塔1监理：专职质检员：施工负责人: 检查人:线塔1监理：专职质检员：施工负责人：检查人：线塔1监理: 专职质检员: 施工负责人：检查人:线塔1监理：专职质检员：施工负责人：检查人:线塔1监理：专职质检员：施工负责人: 检查人:线塔1监理：专职质检员：施工负责人：检查人：线塔1监理：专职质检员：施工负责人：检查人：线塔1监理：专职质检员: 施工负责人：检查人：线塔1监理: 专职质检员：施工负责人：检查人：线塔1监理：专职质检员: 施工负责人：检查人:线塔14监理：专职质检员: 施工负责人: 检查人：线塔15监理：专职质检员：施工负责人: 检查人：线塔16监理：专职质检员：施工负责人：检查人：线塔17监理: 专职质检员：施工负责人：检查人：线塔18监理：专职质检员：施工负责人：检查人：线塔19监理：专职质检员: 施工负责人：检查人：线塔1监理：专职质检员：施工负责人：检查人：线塔1监理：专职质检员：施工负责人：检查人：线塔1监理：专职质检员：施工负责人：检查人:线塔1监理：专职质检员: 施工负责人：检查人：线塔1监理: 专职质检员：施工负责人：检查人：线塔1监理: 专职质检员：施工负责人: 检查人：线塔1监理: 专职质检员：施工负责人：检查人：线塔1监理: 专职质检员：施工负责人：检查人：线塔1监理: 专职质检员：施工负责人：检查人：线塔1监理：专职质检员：施工负责人：检查人：线塔1监理：专职质检员：施工负责人：检查人：线塔1监理: 专职质检员：施工负责人：检查人:线塔1监理: 专职质检员：施工负责人: 检查人：线塔1监理：专职质检员：施工负责人：检查人：线塔1监理：专职质检员：施工负责人：检查人：线塔1监理：专职质检员: 施工负责人：检查人：线塔1监理：专职质检员：施工负责人：检查人:线塔1监理：专职质检员：施工负责人: 检查人:线塔1监理：专职质检员：施工负责人：检查人：线塔1监理: 专职质检员：施工负责人：检查人：线塔1监理：专职质检员：施工负责人: 检查人：线塔1监理: 专职质检员：施工负责人: 检查人：线塔1监理: 专职质检员: 施工负责人：检查人：线塔1监理: 专职质检员: 施工负责人：检查人：线塔1监理：专职质检员：施工负责人: 检查人：线塔1监理：专职质检员：施工负责人：检查人:线塔1监理：专职质检员：施工负责人：检查人：线塔1监理：专职质检员: 施工负责人：检查人:线塔1监理: 专职质检员: 施工负责人: 检查人:线塔1监理：专职质检员：施工负责人：检查人：线塔1监理：专职质检员：施工负责人：检查人：。
强制性条文执行检查记录表2021——架空输电线路工程
施线表1 铁塔基础现场浇制强制性条文执行检查表编号：-001工程名称单位（子单位）工程名称分部（子分部）工程名称施工单位项目经理序号强制性条文规定 执行情况相关资料 《110kV～750kV架空输电线路施工及验收规范》（GB 50233-2014）1 6.1.2 基础混凝土中严禁掺入氯盐。
项目总工：总监理工程师：编号：-001工程名称单位（子单位）工程名称分部（子分部）工程名称施工单位项目经理序号强制性条文规定 执行情况相关资料 《110kV～750kV架空输电线路施工及验收规范》（GB 50233-2014）17.2.1 分解组立铁塔时，基础混凝土的抗压强度必须达到设计强度的70%。
项目总工：总监理工程师：编号：-001工程名称单位（子单位）工程名称分部（子分部）工程名称施工单位项目经理序号强制性条文规定 执行情况相关资料 《110kV～750kV架空输电线路施工及验收规范》（GB 50233-2014）17.2.1 分解组立铁塔时，基础混凝土的抗压强度必须达到设计强度的70%。
项目总工：总监理工程师：施线表4 导、地线（含OPGW）展放强制性条文执行检查表编号：-001工程名称单位（子单位）工程名称分部（子分部）工程名称施工单位项目经理序号强制性条文规定 执行情况相关资料 《110kV～750kV架空输电线路施工及验收规范》（GB 50233-2014）18.4.1 不同金属、不同规格、不同绞制方向的导线或架空地线严禁在一个耐张段内连接。
28.4.7 切割导线外层铝股时严禁伤及钢芯。
《±800kV及以下直流架空输电线路工程施工及验收规程》（DL/T 5235-2010）38.1.1 架线前应有完整有效的架线施工（包括放线、紧线及附件安装等）技术文件。
48.6.3 光纤复合架空地线的架线施工必须符合下列规定：1 光纤复合架空地线的架线施工必须采用张力放线方法。
项目总工：总监理工程师：施线表5 导、地线连接强制性条文执行检查表编号：-001工程名称单位（子单位）工程名称分部（子分部）工程名称施工单位项目经理序号强制性条文规定 执行情况相关资料 《110kV～750kV架空输电线路施工及验收规范》（GB 50233-2014）18.4.1 不同金属、不同规格、不同绞制方向的导线或架空地线严禁在一个耐张段内连接。
