常用量具的使用方法培训
精品常用量具培训PPT课件

专业保养
对于需要专业保养的量具,应 定期送至专业机构进行保养和 维修。
保养记录
建立量具保养记录,记录每次 保养的时间、内容和结果,以
便追溯和查询。
常见故障排查及维修指南
故障识别
了解量具的常见故障现象和原因,以 便及时识别和处理。
排查方法
根据故障现象,采用相应的排查方法 ,如观察、测量、替换等,逐步缩小 故障范围。
内径千分尺
用于测量孔的内径及圆度,常见于机械加工领域 。
同轴度检测量具
同轴度测量仪
01
专门用于测量两轴线间的同轴度误差。
V型块法
02
利用V型块定位,通过测量两轴线间的距离变化来评估同轴度。
三坐标测量机(CMM)
03
高精度测量设备,可用于复杂形状的同轴度检测。
05
表面粗糙度检测量具
表面粗糙度概念及评定参数
形状和位置误差检测 量具
平直度检测量具
直尺
用于测量工件的直线度和平面度 ,常见材质有钢、陶瓷等。
平面度测量仪
通过光学或机械方式,检测工件 表面的平面度。
激光干涉仪
利用激光干涉原理,高精度测量 平直度。
圆度检测量具
圆度仪
通过测量工件的截面轮廓,评估其圆度误差。
三点定位测量仪
利用三点定位原理,测量工件的圆度和圆柱度。
维修步骤
针对不同类型的故障,制定相应的维 修步骤和方案,包括拆卸、清洗、更 换部件等。
维修注意事项
在维修过程中,应注意安全、防止损 坏其他部件,并确保维修后的量具恢 复正常功能。
THANKS
感谢观看
03
角度测量量具
万能角度尺
万能角度尺的结构与原理
常用量具的使用培训教材

用游标卡尺测量工件时,只有正确的使用,才能保证读数的准确,因此 ,必须做到: (1)按所测工件的部位和尺寸精度,正确合理选择卡尺的种类和规格。 一般情况下,分度值0.02mm的游标卡尺用于测量IT12~IT16级精度 的外尺寸和IT14~ITl5级精度的内尺寸。IT国际标准公差表 (2)使用前,先查看量具计量检定合格证是否在有效期内,如果没有量具 检定合格证,该游标卡尺绝对不能使用。然后将游标卡尺擦干净,检查 工作表面是否有锈蚀、碰伤及影响使用质量的缺陷等。
度、分、秒的换算关系为: 1º=60′;1′=60″ 在生产实践中经常会遇到把度化为分或秒的情况。 例: 0.21º 等于多少分多少秒? 解 60×0.2l=12.6′ 60×0.6=36″ 所以 0.21º 等于12分36秒 或写成 0.21º =12′36″ 4面角计量单位,它们之间可以换算。换算的 关系如下: 1rad=57.295764º 1º =0.017453rad 例1: 70º 等于多少rad? 解 0.017453×70=1.22171rad 例2: 1.5rad等于多少度? 解 57.295764×1.5=85.9436º=85º56′37″
江西新瑞泰零部件有限公司
常用量具的使用与维护
2012.02
培训内容
第一节、基础知识 第二节、常用量具使用方法 1、游标卡尺 2、外径千分尺 3、塞 尺 4、 R 规 5、万用表
第一节、基础知识
一. 法定长度计量单位的进位和读法
1.法定长度计量单位的名称和符号 我国的法定计量单位是以国际单位制为基础,结合我国 的实际情况构成的。在长度计量中,长度的单位有千米(公 里)、米、分米、厘米、毫米、微米等。其符号分别用km、 m、dm、cm、mm、µm表示。其中m为法定长度单位的基 本单位。 2.法定长度单位的进位和读法 lkm=1000m; 1m=10dm; 1dm=10cm; 1cm=10mm; 1mm=1000µm 以上关系式分别读作一千米(公里)等于一千米;一米等 于十分米;一分米等于十厘米;一厘米等于十毫米;一毫米 等于一千微米。机械工程图纸上所标注的法定长度计量单位 常以mm为单位,为了方便起见,图样上的长度尺寸不注单 位符号。例如l20即表示120mm,0.003即表示0.003mm(或 称3µm)。

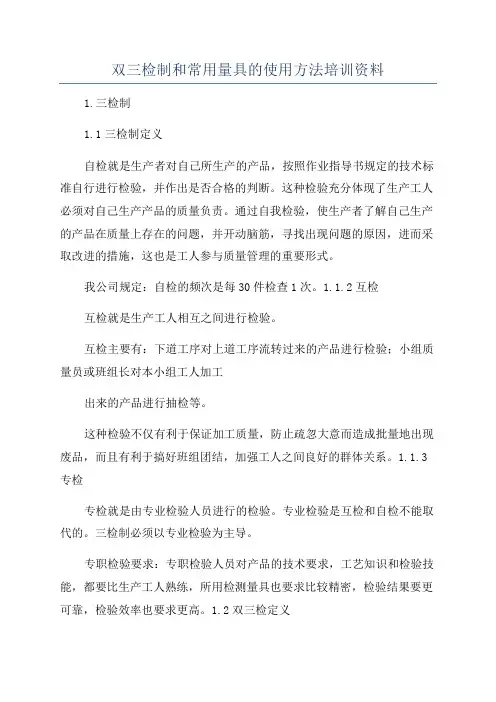

双三检制和常用量具的使用方法培训资料

双三检制和常用量具的使用方法培训资料1.三检制1.1三检制定义自检就是生产者对自己所生产的产品,按照作业指导书规定的技术标准自行进行检验,并作出是否合格的判断。
这种检验充分体现了生产工人必须对自己生产产品的质量负责。
通过自我检验,使生产者了解自己生产的产品在质量上存在的问题,并开动脑筋,寻找出现问题的原因,进而采取改进的措施,这也是工人参与质量管理的重要形式。
我公司规定:自检的频次是每30件检查1次。
1.1.2互检互检就是生产工人相互之间进行检验。
互检主要有:下道工序对上道工序流转过来的产品进行检验;小组质量员或班组长对本小组工人加工出来的产品进行抽检等。
这种检验不仅有利于保证加工质量,防止疏忽大意而造成批量地出现废品,而且有利于搞好班组团结,加强工人之间良好的群体关系。
1.1.3专检专检就是由专业检验人员进行的检验。
专业检验是互检和自检不能取代的。
三检制必须以专业检验为主导。
专职检验要求:专职检验人员对产品的技术要求,工艺知识和检验技能,都要比生产工人熟练,所用检测量具也要求比较精密,检验结果要更可靠,检验效率也要求更高。
1.2双三检定义1.2.1按执行检验的人来分三检包括:自检、互检、专检,按检验的时机来分三检包括:首检、巡检和完工检验1.2.1.1在“人、机、料、法、环”发生变化时的初次检验——首检1.2.1.2班组长或检验员在生产过程中监督检查——巡检1.2.1.3完工检验又称最后检验,是指在某一加工或装配车间全部工序结束后的半成品或成品的检验。
通过完工检验判定整批需要转序的产品是否合格。
1.2.2首检1.2.2.1首件及首件检验的定义◆首件:每个班次刚开始时或过程(人、机、料、法、环)发生改变后加工的第一或前几件产品。
对于大批量生产,“首件”往往是指一定数量的样品。
◆首件检验:对每个班次刚开始时或过程(人、机、料、法、环)发生改变后加工的第一或前几件产品进行的检验。
一般要检验连续生产的3-5件产品,合格后方可继续加工后续产品。
常用量具的使用规范培训(PPT 44张)

千分尺的结构
图3-2 电子数显千分尺结构图
千分尺的测量
• • 千分尺的工作原理:外径千分尺的工作原理就是应用螺旋读数机构,它包括一对精密的螺纹——测 微螺杆与螺纹轴套,如图3-1中的3和4,和一对读数套筒——固定套筒与微分筒,如图3-1中的5和6。 用千分尺测量零件的尺寸,就是把被测零件置于千分尺的两个测量面之间。所以两测砧面之间的距 离,就是零件的测量尺寸。当测微螺杆在螺纹轴套中旋转时,由于螺旋线的作用,测量螺杆就有轴 向移动,使两测砧面之间的距离发生变化。如测微螺杆按顺时针的方向旋转一周,两测砧面之间的 距离就缩小一个螺距。同理,若按逆时针方向旋转一周,则两砧面的距离就增大一个螺距。常用千 分尺测微螺杆的螺距为0.5mm。因此,当测微螺杆顺时针旋转一周时,两测砧面之间的距离就缩小 0.5mm。当测微螺杆顺时针旋转不到一周时,缩小的距离就小于一个螺距,它的具体数值,可从与 测微螺杆集成一体的微分筒的圆周刻度上读出。微分筒的圆周上刻有50个等分线,当微分筒转一周 时,测微螺杆就推进或后退0.5mm,微分筒转过它本身圆周刻度的一小格时,两测砧面之间转动的 距离为: 0.5÷50=0.01(mm) 。 由此可知:千分尺上的螺旋读数机构,可以正确的读出0.01mm,也就是千分尺的读数值为0.01mm。 千分尺的读数方法 在千分尺的固定套筒上刻有轴向中线,作为微分筒读数的基准线。另外,为了 计算测微螺杆旋转的整数转,在固定套筒中线的两侧,刻有两排刻线,刻线间距均为1mm,上下两 排相互错开0.5mm。
正确的方 法 错误的方 法 图2-3 测量沟糟宽度时正确与错误的位置
卡尺的测量
D、当测量零件的内尺寸时:如图2-4a所示。要使 量爪分开的距离小于所测内尺寸,进入零件 内孔后,再慢慢张开并轻轻接触零件内表面, 用固定螺钉固定尺框后,轻轻取出卡尺来读 数。取出量爪时,用力要均匀,并使卡尺沿 着孔的中心线方向滑出,不可歪斜,免使量 爪扭伤;变形和受到不必要的磨损,同时会 使尺框走动,影响测量精度。图2-4b为带有 刀口形量爪和带有圆柱面形量爪的游标卡尺, 在测量内孔时正确的和错误的位置 。
检具量具的操作培训讲义

(三)游标卡尺的保养方法
● 移动卡尺尺框要平稳,应避免快速拉动向尾端 或前端碰撞,应避免撞击和跌落,以防止量爪等 的部件损坏。 ● 禁止将卡尺靠近磁场或放置在磁性物体上。不 要将它和其他工具,如锤子锉刀、凿子、车刀等 堆放在一起。 ●测量结束后要把卡尺平放,尤其是大尺寸的游 标卡尺更应注意,否则尺身会弯曲变形。
第四节、测量实例
搓丝重要尺寸。 螺纹外径“d”。 有效螺纹长度“b”。 螺纹中径 螺纹小径 无螺纹长度
螺栓外螺纹的测量
螺纹外径“d”:使用 外径千分尺测量前先 归零,然后将螺栓放 在测砧与测微螺杆的 中心部位进行测量.
有效螺纹长度“b”: 将螺栓平放在水平工 作平台上,无倒角的 螺纹通规旋入到螺纹 底端,测量螺杆末端 长边到通端螺纹环规 端面的距离。
(二)游标卡尺的使用注意事项
3.使用时,要掌握好量爪面和工件表面接触时的 压力,既不太大,也不太小,刚好使测量面与工 件接触,同时量爪还能沿着工件表面自由滑动。 有微动装置的游标卡尺,应使用微动装置。 4.测量外尺寸时,读数后,切不可从被测工件上猛 力抽下游标卡尺,否则会使量爪的测量面磨损。
(二)游标卡尺的使用注意事项
(三)游标卡尺的保养方法
●游标卡尺受到损伤或发觉量爪的测量面和尺身 等表面有毛刺、弯曲、变形等情况,应及时送计 量部门修理合格后才能使用,不能自行拆修;卡 尺须定期校验。
●游标卡尺使用完毕后,要擦净上油,放在专用 盒内,避免生锈或弄脏。
二、外径千分尺
(一)外径千分尺的结构和用途
1、千分尺的测量范围:测量上限不大于300mm的 千分尺,按25mm分段,如0-25mm、25- 50mபைடு நூலகம்……275-300mm等;测量上限大于 300mm至1000mm的千分尺,按100mm分段,如 300-400mm、400-500mm……等。 2、千分尺可测量工件的各种外形尺寸,如外径、 厚度等。 3、千分尺结构:由尺架、测砧、测微螺杆、螺纹 轴套、固定套管、微分筒、调节螺母、弹簧套、 垫片、测力装置、锁紧装置、隔热装置几部分组 成。
常用量具的使用方法培训

常用量具的使用方法培训常用量具是指在各个领域广泛使用的测量工具,如卷尺、千分尺、游标卡尺等。
它们在工业生产、建筑施工、科学研究等领域中都具有不可替代的作用。
为了正确使用这些量具,提高测量的准确性,下面将对常用量具的使用方法进行培训。
首先,我们先来了解一下卷尺的使用方法。
卷尺是一种用于测量长度的工具,一般分为卷尺尺身和卷尺卷筒两部分。
当使用卷尺时,首先要将卷尺的起点与被测物体的起点对齐,然后把尺身沿着被测物体的轮廓拉开,使尺身紧贴被测物体的表面。
在使用的过程中,要注意尺身要保持水平,避免产生误差。
最后,读取尺身上与被测物体末端相对应的刻度,记录测量结果。
同时,要注意尺身上的单位,根据需要选择合适的单位进行测量。
接下来介绍一下千分尺的使用方法。
千分尺是一种用于测量物体精细长度的工具,它的测量范围一般在0-25mm之间。
首先要将千分尺的测量面放在被测物体的表面上,然后用转动手轮的方式将千分尺尖端逐渐移近被测物体,直到感觉到轻微的接触力。
在读数时,需要结合主尺和游标刻度进行读数。
主尺的每个刻度代表0.5mm,而游标的刻度代表了主尺刻度的10分之一,即0.05mm。
因此,在主尺上的刻度读数加上游标刻度的读数,就可以得到测量结果。
再来介绍游标卡尺的使用方法。
游标卡尺是一种常用的测量工具,它有两个测量范围,一个是主尺,另一个是游标尺。
使用时,首先将游标卡尺的一侧放在被测物体的一端,然后将另一侧移动到被测物体的另一端,使其与被测物体的表面紧密接触。
最后,在主尺上读取与游标尺对齐的刻度,并将其与游标尺上对应的刻度相加,得到测量结果。
游标卡尺的读数精度通常为0.02mm,因此需要注意保持卡尺平稳、准确,以提高测量的准确性。
除了上述常用量具,还有其他一些常用的量具,如百分表、对表、旋转式角度量具等。
这些量具在使用时也需要根据具体的测量要求进行操作。
在使用任何量具之前,要注意检查量具的状态,确保其没有损坏和变形。
另外,在进行测量前,还应该注意量具的校准问题,如果发现量具的精度有问题,应及时进行校准或更换。
常用量具使用(培训课件ppt)

外径千分尺
千分尺测量方法:
• 使用螺旋测微器测量物体长度时,要先将测微螺杆 A
退开,将待测物体放在 E,A 的两个测量面之间。螺旋测 微器的尾端有棘轮旋柄 K ,转动 K 可使测杆移动,当测 杆与被测物(或砧台 E )相接后的压力达到某一数值时,
棘轮将滑动并产生喀、喀的响声,活动套管不再转动,测 杆也停止前进,此时即可读数。
外径千分尺
外径千分尺原理
3、外径百分尺的工作原理就是应用螺旋读数机构,它包括一对精 密的螺纹—测微螺杆与螺纹轴套,和一对读数套筒—固定套筒与微 分筒 ,两测砧面之间的距离,就是零件的测量尺寸。
外径千分尺
外径千分尺原理
4、当测微螺杆在螺纹轴套中旋转时,由于螺旋线的作用, 测量螺杆就有轴向移动,使两测砧面之间的距离发生变化。 如测微螺杆按顺时针的方向旋转一周,两测砧面之间的距离 就缩小一个螺距。微分筒的圆周上刻有50个等分线,当微分 筒转一周时,测微螺杆就推进或后退0.5mm,微分筒转过它 本身圆周刻度的一小格时,两测砧面之间转动的距离为: 0.5÷50=0.01(mm)。由此可知:百分尺上的螺旋读数机构, 可以正确的读出0.01mm,也就是百分尺的读数值为0.01mm。
量具维护保养 6、发现量具有不正常现象时,如表面不平,有毛剌,有锈斑以 及刻度不准,尺身弯曲变形,活动不灵活等等,使用者不能自 行拆修,以免反而增大量具误差;
7、量具使用后,应及时擦干凈,除不锈钢量具或有保护镀层 外,金属表面应涂上一层防锈油,放在专用的盒子里,保存在 干燥的地方,以免生锈;
8、精密量具应实行定期检定.以免因量具的示值误差超差 而造成产品质量事故;
常用测量工具使用
1毫米=10忽米=100丝米=100
培训目的 ❖ 了解常用测量器具的测量原理,并正
常用量具培训

注意事项:
读数时,应使视线垂直于卡尺的刻度线, 且不要在光线不好的地方进行测量。测量 内孔直径时,应使量爪的测量线通过孔心, 取其最大值。测内槽时应使测量线垂直槽 壁,取其最小值。用带深度卡尺测孔深和 高度时,深度尺需垂直不能倾斜,测力要 适当,力过大过小均会增大测量误差。
二、千分尺:(测微螺旋量具)
3、测量时,应使测量杆垂直零件表面。测量圆柱时, 测量杆的中心线还要通过零件的中心,测量头与被测表 面接触时,测量杆应预先压缩0.3-1mm,以保持一定的 初始测力,以免负偏差测不出来 。测量时,应轻轻提 起测量杆,再把被测工件移到测量头下面,应慢慢使测 量头与被测件相接触,不允许把工件强迫推入到测量头 的下面。 汕检中心环保班
5、测量时把工件的被测表面擦干净,以免脏
物影响测量精度。 6、测量中注意温度的影响。 7、不允许测量带有研磨剂的表面,粗糙表面 和带毛刺的边缘表面。更不允许测量运动着的 工件。 8、不要把千分尺放在机床的滑动部分,以免 疏忽而受到不应有的损伤。 9、千分尺要保持清洁,保存在干燥的地方。
外径千分尺正确使用及日常保养: 1、量具是否有确认标识,是否在有效期内。 2、检查各部分相互作用。 3、0-25mm千分尺使用前应将测砧与测微螺杆的工 作面擦干净,然后轻轻的旋转测力装置,使其两工 作面贴合并观察固定套管上零线是否与微分筒的零 线对齐,25mm 以上用校对棒校零。 (用校对棒校零应加上校对棒的修正量) 即:校对棒的修正量为+0.008,如果测量工件为 ф19.02,则实际尺寸为19.02-0.008=19.012。 4、测量时测微螺杆轴线与被测工件不要倾斜转动 微分筒,当测量面将与工作表面接触时应改为转动 测力装置,当发出‘‘咔咔’’声后方可读数,最 好在工件上读出。如必须取下应用锁紧装置在轻轻 滑出千分尺。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(二 ) 外径百、千分尺
各种百分尺的结构大同小异,常用外径百分尺是用以测量或检验 零件的外径、凸肩厚度以及板厚或壁厚等 (测量孔壁厚度的百分尺, 其量面呈球弧形 )。百分尺由尺架、测微头、测力装置和制动器等组 成。图3―1是测量范围为 0~25mm的外径百分尺。 尺架1的一端装 着固定测砧2,另一端装着测微头。固定测砧和测微螺杆的测量面上 都镶有硬质合金,以提高测量面的使用寿命。尺架的两侧面覆盖着绝 热板12, 使用百分尺时,手拿在绝热板上,防止人体的热量影响百分尺 的测量精度。
图 百分表尺寸校正与检验方法
6 检查工件平整度或平行度时,如图5-6所示。将工件 放在平台上,使测量头与工件表面接触,调整指针使摆 动 ~ 转,然后把刻度盘零位对准指针,跟着慢慢地 移动表座或工件,当指针顺时针摆动时,说明了工件偏 高,反时针摆动,则说明了工件偏低了。
(a) (b) a) 工件放在V形铁上 b) 工件放在专用检验架上 轴类零件圆度、圆柱度及跳动
可以多测量几次。即在零件的同一截面上的不同方向进行测量。 对于较长零件,则应当在全长的各个部位进行测量,务使获得一个比 较正确的测量结果。 为了使读者便于记忆,更好的掌握游标卡尺的使用方法,把上述 提到的几个主要问题,整理成顺口溜,供读者参考。 量爪贴合无间隙,主尺游标两对零。 尺框活动能自如,不松不紧不摇晃。 测力松紧细调整,不当卡规用力卡。 量轴防歪斜,量孔防偏歪, 测量内尺寸,爪厚勿忘加。 面对光亮处,读数垂直看。
图 在心轴上检验圆跳动
图 在V形铁上检验圆跳动
(五)固定值量具的使用
外径卡规量具 内径塞规量具 螺纹塞规 塞尺
外径卡规量具
Check:品管检验用 work:操作员检验用
前端为通规 后端为止规
量具编号
量具测量的尺寸
特别注意:
使用时,轻拿轻放;测量时,用力不要过大;存放要避免碰伤或掉落, 以及避免接触水或油污;不使用时归还品管保留。
(a)单手使用
(b)双手使用
正确的使用方法
错误的使用方法 旋转中的工件不可以测量
(三) 百分表
图 百分表
百分表的外形如图所示: 8为测量杆,6为指针,表盘3上刻有100个等分格,其刻度值(即读数值)为 0.01mm。当指针转一圈时,小指针即转动一小格,转数指示盘5的刻度值为 1mm。用手转动表圈4时,表盘3也跟着转动,可使指针对准任一刻线。测量杆 8是沿着套筒7上下移动的,套筒7可作为安装百分表用。9是测量头,2是手提 测量杆用的圆头。
常用结构型式之一
1-尺身;2-内测爪;3-尺框;4-紧固螺钉;5-深度尺;6-数据显示;7-外测爪
4
3
5
测量范围:
常用测量范围为0~150mm的数显游标卡尺。 测量范围 0~150
分辨率(mm) 测量移动速度(m/s) 使用温度℃
指示表读数值 0.01
0.01 1.5 0~+40
测量精度(mm) ±0.01
螺纹塞规量具
标识(一):GP为通规端;M7为公制7mm;X1.0为螺距为1.0; L代表左旋螺纹(反牙,正牙不标);6H为公差代号;+0.03表示螺纹有效 径加大0.03(一般没有);NP代表止规端。
标准规标注
标识(二):GP为通规端;3/8”为英制;-24UNF为螺距为24牙的细牙螺纹; +0.03表示螺纹有效径加大0.03(一般没有);2B为公差等级;NP代表止规端。
图 百分表安装方法
5 用百分表校正或测量零件时,如图所示。 应当使测量杆有一定的初始测力。即在测量头与零件表 面接触时,测量杆应有0.3~1mm的压缩量(千分表可小一点, 有0.1mm即可),使指针转过半圈左右,然后转动表圈,使表 盘的零位刻线对准指针。轻轻地拉动手提测量杆的圆头,拉 起和放松几次,检查指针所指的零位有无改变。当指针的零 位稳定后,再开始测量或校正零件的工作。如果是校正零件, 此时开始改变零件的相对位置,读出指针的偏摆值,就是零 件安装的偏差数值。
测量误差小 例 用杠杆千分表测量工件时,测 量杆轴线与工件表面夹角α为30°, 测量读数为0.048mm,求正确测 量值。 解 α=bcosa=0.048×cos30°=0.048 ×0.866=0.0416(mm)
测量误差大
2 内外圆同轴度的检验:
在排除内外圆本身的形状误差时,可用圆跳动量的 来计算。 以内孔为基准时,可把工件装在两顶尖的心轴上,用百分表或扛杆 表检验(图5-16)。百分表(杠杆表)在工件转一周的读数,就是 工件的圆跳动。以外圆为基准时,把工件放在V形铁上,如图所示, 用杠杆表检验。这种方法可测量不能安装在心轴上的工件。
内径塞规量具
长端为通规
中间为量具的标识, 可能部分有磨损。
短端为止规
标准规格图纸参考 特别注意:
由于塞规尺寸较小,标识困难,所以在使用前,必须确认通止规的准确尺寸, 避免尺寸判断错误。 在正常使用过程中,注意轻拿轻放;测量时,用力不要过大;存放要避免碰 伤或掉落,以及避免接触水或油污;不使用时归还品管保留。
L= 1 + 0.5 + 0.250 = 1.750 mm
使用百、千分尺测量零件尺寸时,必须注意下列几点: 1 使用前,应把百、千分尺的两个测砧面揩干净,转动小 端的测力装置,使两测砧面接触,接触面上应没有间隙和 漏光现象,同时微分筒和固定套简要对准零位。 2 转动测力装置时,微分筒应能自由灵活地沿着固定套筒 活动,没有任何轧卡和不灵活的现象。如有活动不灵活的 现象,应送计量站及时检修。 3 测量前,应把零件的被测量表面揩干净,以免有脏物存 在时影响测量精度。绝对不允许用百分尺测量带有研磨剂 的表面,以免损伤测量面的精度。用百分尺测量表面粗糙 的零件亦是错误的,这样易使测砧面过早磨损。
杠杆千分表的分度值为0.002mm,其原理如图所示: 当测量杆1向左摆动时,拨杆2推动扇形齿轮3上的圆柱销C使扇 形齿轮绕轴B逆时针转动,此时圆柱销D与拨杆2脱开。当测量杆1向 右摆动时,拨杆2推动扇形齿轮上的圆柱销D也使扇形齿轮绕轴B逆时 针转动,此时圆柱销C与拨杆2脱开。这样,无论测量杆1向左或向右 摆动,扇形齿轮3总是逆时针方向转动。扇形齿轮3再带动小齿轮4以 及同轴的端面齿轮5,经小齿轮6,由指针7在刻度盘上指示出数值。
游标卡尺的使用方法
游标卡尺测量零件尺寸时,必须注意下列几点:
1 测量前应把卡尺擦干净,检查卡尺的两个测量面和测量刃口是否平 直无损,把两个量爪紧密贴合时,应无明显的间隙,同时数据显示在 零位;这个过程称为校对零位。 2 移动尺框时,活动要自如,不应有过松或过紧,更不能有晃动现象。 用固定螺钉固定尺框时,卡尺的读数不应有所改变。在移动尺框时, 不要忘记松开固定螺钉,亦不宜过松以免掉了。 3 使用环境要求:尽量少接触有油污的地方,进油后卡尺容易短路 坏掉,测量有油产品前用抹布擦一下,拿卡尺的手最好也不要戴手套, 测量时受力大小不能控制容易力过大,弹性变形,测量差异大;较长 时间不使用时,尽量关闭电源,避免电池耗用过快。
图 杠杆百、千分表 1-测量杆;2-拨杆;3-扇形 齿轮;4-小齿轮;5-端面齿 轮;6-小齿轮;7-指针。
1 使用注意事项:
1) 千分表应固定在可靠的表架上,测量前必须检查千分表是否夹牢, 并多次提拉千分表测量杆与工件接触,观察其重复指示值是否相同。 2) 测量时,不准用工件撞击测头,以免影响测量精度或撞坏千分表。 为保持一定的起始测量力,测头与工件接触时,测量杆应有0.3~ 0.5mm的压缩量。 3) 测量杆上不要加油,以免油污进入表内,影响千分表的灵敏度。 4) 千分表测量杆与被测工件表面必须垂直,否则会产生误差。 5) 杠杆千分表的测量杆轴线与被测工件表面的夹角愈小,误差就愈 小。
正确
内孔的测量方法
错误
测量内孔时正确与错误的位置
6 用游标卡尺测量零件时:
不允许过分地施加压力,所用压力应使两个量爪刚好接触零件 表面。如果测量压力过大,不但会使量爪弯曲或磨损,且量爪在压力 作用下产生弹性变形,使测量得的尺寸不准确(外尺寸小于实际尺寸, 内尺寸大于实际尺寸)。
7 为了获得正确的测量结果:
图 安装在专用夹持架上的百分表
用夹持套筒来固定百分表时,夹紧力不要过大,以免因套筒变形而 使测量杆活动不灵活。
3 用百分表或千分表测量零件时,测量杆必须垂直于被 测量表面。图5-4所示。即使测量杆的轴线与被测量尺 寸的方向一致,否则将使测量杆活动不灵活或使测量结 果不准确,同时检查测量头有无松动,会影响结果。 4 测量时,不要使测量杆的行程超过它的测量范围;不 要使测量头突然撞在零件上;不要使百分表和千分表受 到剧烈的振动和撞击,亦不要把零件强迫推入测量头下, 免得损坏百分表和千分表的机件而失去精度。因此,用 百分表测量表面粗糙或有显著凹凸不平的零件是错误的。
7 在使用百分表和千分表的过程中,要严格防止水、油和 灰尘渗入表内,测量杆上也不要加油,免得粘有灰尘的油 污进入表内,影响表的灵活性。
8 百分表和千分表不使用时,应使测量杆处于自由状态 (悬空状态),免使表内的弹簧失效。如内径百分表上的 百分表,不使用时,应拆下来保存。
(四 ) 杠杆百分表
4 当测量零件的外尺寸时: 外测爪两测量面的应紧贴于被测量表面,不能歪斜。测量时,可以 轻轻摇动卡尺,放正垂直位置,图2-6所示。否则,量爪若在如图2-6所 示的错误位置上,将使测量结果a比实际尺寸b要大;先把卡尺的活动量 爪张开,使量爪能自由地卡进工件,把零件贴靠在固定量爪上,然后移 动尺框,用轻微的压力使活动量爪接触零件。如卡尺带有微动装置,此 时可拧紧微动装置上的固定螺钉,再转动调节螺母,使量爪接触零件并 读取尺寸。决不可把卡尺的两个量爪调节到接近甚至小于所测尺寸,把 卡尺强制的卡到零件上去。这样做会使量爪变形,或使测量面过早磨损, 使卡尺失去应有的精度。
10-测力装置位置 测量时响三声后读数 不可用前端加力测量
