模具寿命统计

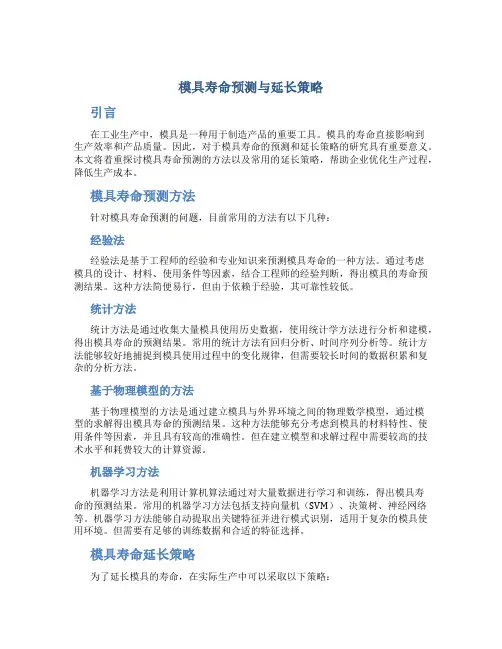

模具寿命预测与延长策略
模具寿命预测与延长策略引言在工业生产中，模具是一种用于制造产品的重要工具。
模具的寿命直接影响到生产效率和产品质量。
因此，对于模具寿命的预测和延长策略的研究具有重要意义。
本文将着重探讨模具寿命预测的方法以及常用的延长策略，帮助企业优化生产过程，降低生产成本。
模具寿命预测方法针对模具寿命预测的问题，目前常用的方法有以下几种：经验法经验法是基于工程师的经验和专业知识来预测模具寿命的一种方法。
通过考虑模具的设计、材料、使用条件等因素，结合工程师的经验判断，得出模具的寿命预测结果。
这种方法简便易行，但由于依赖于经验，其可靠性较低。
统计方法统计方法是通过收集大量模具使用历史数据，使用统计学方法进行分析和建模，得出模具寿命的预测结果。
常用的统计方法有回归分析、时间序列分析等。
统计方法能够较好地捕捉到模具使用过程中的变化规律，但需要较长时间的数据积累和复杂的分析方法。
基于物理模型的方法基于物理模型的方法是通过建立模具与外界环境之间的物理数学模型，通过模型的求解得出模具寿命的预测结果。
这种方法能够充分考虑到模具的材料特性、使用条件等因素，并且具有较高的准确性。
但在建立模型和求解过程中需要较高的技术水平和耗费较大的计算资源。
机器学习方法机器学习方法是利用计算机算法通过对大量数据进行学习和训练，得出模具寿命的预测结果。
常用的机器学习方法包括支持向量机（SVM）、决策树、神经网络等。
机器学习方法能够自动提取出关键特征并进行模式识别，适用于复杂的模具使用环境。
但需要有足够的训练数据和合适的特征选择。
模具寿命延长策略为了延长模具的寿命，在实际生产中可以采取以下策略：合理设计模具结构在模具设计阶段，应充分考虑到模具的受力情况，合理设计模具结构，增强模具的刚度和耐磨性。
通过使用优质材料和合理的热处理工艺，提高模具的使用寿命。
加强模具维护定期对模具进行检查和维护，如清洁、润滑、紧固螺栓等，保持模具的良好状态。
及时修复模具表面的磨损和损坏，以防止进一步扩大磨损。
塑料模具寿命评估
塑料模具寿命：在保证制件品质的前提下,模具所能达到的生产次数(冲压次数、成型次 数)。它包括反复刃磨和更换易损件，直至模具的主要部分更换所成形的合格制件总数。
模具的失效分为非正常失效和正常失效。非正常失效是指模具未达到一定的工业水平下 公认的寿命时就不能工作。早期失效的形式有塑性变形、断裂、局部严重磨损等。正常失效 是指模具经大批量生产使用，因缓慢塑性变形或较均匀地磨损或疲劳断裂而不能继续工作。 模具正常寿命
c. 磨蚀磨损 塑料模具在摩擦过程中，模具表面和周围介质发生化学或电化学反应，再加上摩擦力的 机械作用，引起表面材料脱落的现象叫磨蚀磨损。 在模具与工件(或坯料)相对运动中，磨损往往是以多种形式并存，并相互影响。 断裂失效
模具出现大裂纹或分离为两部分和数部分丧失工作能力时，成为断裂失效。 断裂可分为塑性断裂和脆性断裂。模具材料多为中、高强度钢，断裂的形式多为脆性 断裂。脆性断裂又可分为一次性断裂和疲劳断裂。 塑性变形失效 模具在工作时承受很大的应力，而且不均匀。当模具的某个部位的应力超过了当时温 度下模具材料的屈服极限时，就会以晶格滑移、孪晶、晶界滑移等方式产生塑性变形，改变 了几何形状或尺寸，而且不能修复再工作时，叫塑性变形失效。塑性变形的失效形式表现为 镦粗、弯曲、形腔胀大、塌陷等。 模具的塑性变形是模具金属材料的屈服过程。是否产生塑性变形，起主导作用的是机 械负荷以及模具的室温强度。在高温下工作的模具，是否产生塑性变形，主要取决于模具的 工作温度和模具材料的高温强度。 人为因素损害： 塑料模具在生产加工塑料制品过程中会因为各种原因造成的塑料制品成型缺陷，没有 全部成型或成型面积过小的情况下，需要人力来剔除粘固在托盘模具上的残余塑料制品，用 扁铁、斜口下压冲击模具，从而使残留塑料制品脱离模具。在剔除过程中不可避免的会对模 具表面造成划痕、凹陷、等冲击伤害。
一般压铸模具的寿命

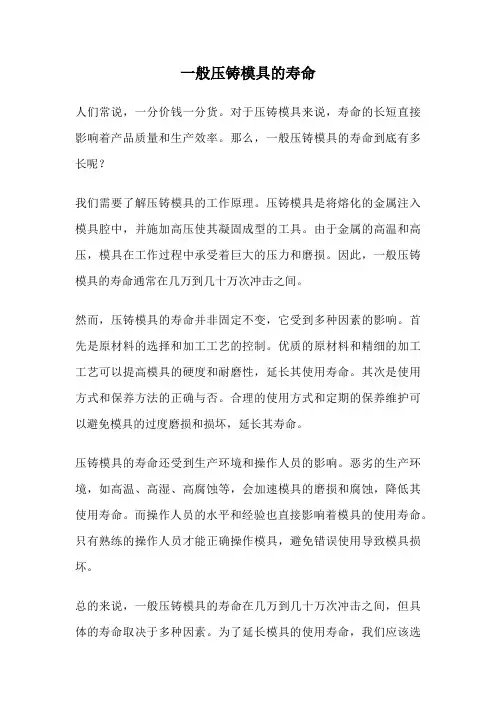

一般压铸模具的寿命
人们常说，一分价钱一分货。
对于压铸模具来说，寿命的长短直接影响着产品质量和生产效率。
那么，一般压铸模具的寿命到底有多长呢？
我们需要了解压铸模具的工作原理。
压铸模具是将熔化的金属注入模具腔中，并施加高压使其凝固成型的工具。
由于金属的高温和高压，模具在工作过程中承受着巨大的压力和磨损。
因此，一般压铸模具的寿命通常在几万到几十万次冲击之间。
然而，压铸模具的寿命并非固定不变，它受到多种因素的影响。
首先是原材料的选择和加工工艺的控制。
优质的原材料和精细的加工工艺可以提高模具的硬度和耐磨性，延长其使用寿命。
其次是使用方式和保养方法的正确与否。
合理的使用方式和定期的保养维护可以避免模具的过度磨损和损坏，延长其寿命。
压铸模具的寿命还受到生产环境和操作人员的影响。
恶劣的生产环境，如高温、高湿、高腐蚀等，会加速模具的磨损和腐蚀，降低其使用寿命。
而操作人员的水平和经验也直接影响着模具的使用寿命。
只有熟练的操作人员才能正确操作模具，避免错误使用导致模具损坏。
总的来说，一般压铸模具的寿命在几万到几十万次冲击之间，但具体的寿命取决于多种因素。
为了延长模具的使用寿命，我们应该选
择优质的原材料，精细加工，合理使用模具，定期进行保养维护，并提高操作人员的技术水平。
压铸模具是现代工业生产中不可或缺的工具，其寿命的长短直接关系到产品质量和生产效率。
只有合理使用和保养模具，才能延长其寿命，提高生产效率，为企业带来更多的利益。
让我们共同努力，为压铸模具的寿命增添更多的光彩！。
成型模具寿命汇总表
46 CMB07177
1000 1000.000
47 CMB07245
1000 1000.000
48 CMB11190
1000 1000.000
49 CMB06191
1000 1000.000
50 CMB06192
1000 1000.000
51 CMB11194
1000 1000.000
52 CMB06195
1000 1000.000
88 CMB07271
1000 1000.000
89 CMB07288
1000 1000.000
90 CMB10289
1000 1000.000
91 CMB07290
1000 1000.000
92 CMB07291
1000 1000.000
93 CMB07294
1000 1000.000
1000 1000.000
82 CMB07260
1000 1000.000
83 CMB07263
1000 1000.000
84 CMB07264
1000 1000.000
85 CMB07265
4穴 1000 1000.000
86 CMB07266
2穴 1000 1000.000
87 CMB07270
15 CMB05050
1000 1000.000
16 CMB05051
1000 1000.000
16 CMB05052
4穴 1000 1000.000
16 CMB05053
4穴 1000 1000.000
17 CMB10052
1000 1000.000
模具寿命管理规范(含表格)
压铸模具寿命管理规范（IATF16949/ISO9001-2015）1.0目的为了确保模具的使用处于受控状态，防止已报废模具被使用，并根据模具寿命申请备用模具，使公司对模具的使用寿命进行有效的管理。
2.0适用范围适用于公司的压铸模具。
3.0职责3.1压铸模具工负责对压铸模具寿命的评估申请；3.2开发负责对压铸模具寿命的评估及判定；3.3压铸模具由开发工程师及项目工程师进行评估申请及判定。
4.0内容：4.1压铸模具4.1.1在新模试产合格后移交至压铸车间时，模具工根据《模具库管理办法》建立模具履历等相关资料。
在生产现场每一次归还模具时，模具工在模具履历上填写使用的相关模数，并根据《压铸模具保养规程》进行保养。
当模具生产使用到寿命时，及时提交<模具寿命评估表>。
压铸模具使用寿命判定如下：（1）当压铸模的总寿命达到表1的额定使用寿命规定后，若模具已严重磨损无法使用，则需要提交《模具报废申请表》进行审批；(2) 提交《模具寿命评估报告》进行评估后若仍可继续使用，使用的模具则每生产满5000模次后，需进行一次二级保养。
表1 压铸模的额定使用寿命（万次）4.2压铸模具4.2.1开发在模具移交至生产的时候，工程师或项目工程师负责提供模具履历档案信息和易损件，包括模具设计寿命、镶针设计图面、模具水路图等资料。
4.2.2外协单位每次借用/归还模具时需采购按流程填写《固定资产调拨单》，在压铸车间《模具进出登记表》登记，每次借出模具的生产数量、日期以及维修事项记录于模具履历表内。
4.2.3模具工对每次模具生产完毕后将生产数量记录到模具履历表中,模具生产数量已达到设计寿命的50%以上的模具由模具工统计出来将统计结果反馈到开发和销售部门，提出计划开备用模具的申请。
4.2.4模具使用部门可以根据模具寿命统计表进行模具寿命评估申请（包括以下三种情况）：a.当模具的使用寿命达到模具设计寿命的50%以上,使用部门可以提出申请对模具的状况进行评估,并依据模具寿命标准将评估内容填入《模具寿命评估表》中.。
模具寿命管理表格
6月30日 8月12日
0
7000
继续使用
6月30日 8月12日 3350
3650
报废
9
6月30日 2019/8/24 0
7000
继续使用
6月30日 2019/8/24 0
7000
继续使用
0
0
0
0
此行以上插入
0
合计
YYG7-15 Y4 7月30日 8月10日 7284
-284
报废
YYG7-14
7月30日 8月11日
3350
6月30日 2019/8/24
0
4月30日 2019/8/24
0
3月30日
8月24日
0
0
剩余寿命
-284 1000 7000 3650 7000 7000 7000
9 寿命状态（报 异常
废、继续使用) 报废
报废
报废
9
继续使用
报废
9
继续使用
继续使用
继续使用
0
0
此行以上插入
0
合计
YZG7-6
Y3 7月30日 8月10日 7284
8月14日
8月15日
8月12日 8月3日
8月14日 8月23日
8月15日 8月25日
7284 4000 2000 3350
7284
3350 8月22日 6000
1 1
6
7
本月使用 数量
3
本月异常报废数 量比率（%）
66.66667
本月正常报废 数量比率（%）
本月使用 数量
5
本月异常报废数 量比率（%）
JFZ192A3模具管理表
模具寿命与模具结构设计
模具寿命与模具结构设计模具寿命是一定时期内模具设计、模具材料性能、模具制造水平、模具热处理水平以及使用和维护水平的综合反映。
模具寿命的高低在一定程度上反映一个国家、一个地区的冶金工业、机械制造工业的水平。
模具寿命指在保证制件品质的前提下，能成形出制件的模具工作次数。
如一模1腔的模具寿命为10万次时，表示可以生产10万个合格制件，一模4腔的模具寿命为10万次时，表示可以生产40万个合格制件。
它包括反复刃磨和更换易损件，直至模具的主要部分更换所成形的合格制件总数。
一般工厂在实际运用中，往往以再次维修所需要的费用达到重新制作费用的约1／3～1／2时，就判定该模具已经失效，这时再进行维修往往得不偿失。
模具的失效分为非正常失效和正常失效。
非正常失效(早期失效)是指模具未达到本行业公认的寿命时就不能服役。
正常失效是指模具经大批量生产使用后，因缓慢塑性变形或较均匀的磨损或疲劳断裂而不能继续服役。
尽管模具种类繁多，工作状态差别很大，损坏部位也各异，但依据失效形式可分为三种：即磨损失效、断裂失效、塑性变形失效。
1)磨损是由于表面的相对运动，接触表面逐渐失去物质的现象；2)断裂可分为塑性断裂和脆性断裂，脆性断裂又可分为一次性断裂和疲劳断裂；3)塑性变形是当模具的某个部位的应力超过了当时温度下模具材料的屈服极限时，就会以晶格滑移、孪晶、晶界滑移等方式产生塑性变形，改变了几何形状或尺寸，而且不能修复再服役，表现为镦粗、弯曲、形腔胀大、塌陷等。
模具的塑性变形是模具金属材料的屈服过程。
模具的使用寿命与模具设计水平、模具结构、模具材料热处理、选材、机械加工工艺、模具滑润等因素有关。
根据有关人员对大量失效模具的分析统计，在引起模具失效的各种因素中，由于模具结构不合理而引起模具失效的约占２５％，因此，设计合理的模具结构，对提高模具的质量和使用寿命将起到事半功倍的作用。
合理的模具结构设计应使模具工作时受力均匀，不易偏载，应力集中小。
模具寿命参照表及维护保养标准
6万
不锈铁带材
8万
6万
4万
不锈钢带材
6万
4万
2万
模具镶件
铜带材
12万
10万
8万
铝带材
10万
8万
6万
不锈铁带材
8万
6万
4万
不锈钢带材
6万
4万
2万
模具冲针
（SKH-9高速钢）
铜带材
12万
10万
8万
铝带材
10万
8万
6万
不锈铁带材
8万
6万
4万
不锈钢带材
6万
4万
2万
冲头刀口
（SKH-9高速钢）铜带材Fra bibliotek12万类别
项目
产品原材料
冲压行程/次
维护意见
0.2-0.8
mm厚
0.8-1.2
mm厚
1.2-2.0
mm厚
简易模具
铜带材
15万
12万
10万
①、此表数据仅供参考，具体以实际产品成型后检验合格为准；
②、在模具冲压行程达到表内所对应次数时，须对相关模具进行严控，能够在产品发生重大异常前进行检修；
③、维修模具后，正式量产前必须做首件管控确认，并对维修前的异常点做跟踪监控；
④、针对相关易发生的批锋问题，由相关机台操作员进行密切监视管控，发现问题立即隔离整修；
⑤、模具镶件、冲针、刀口的维护，以此表数据做参考，具体应以产品实际成型后的品质为前提进行管控；
⑥、冲床上下模应该依照冲床安全操作及保养指引进行规范操作，不规范的操作会损坏模具，对于不规范的操作引起的事故，将对相关责任人进行处罚。
铝带材
12万
模具使用寿命标准表
模具使用寿命标准表因各种因素而异，例如模具材料、模具结构、产品形状和尺寸、生产环境等。
以下是一些常见的模具使用寿命标准表，供您参考：
1.塑料模具使用寿命标准表：
●热流道系统：100万次以上
●大型注塑模具：30万次以上
●中小型注塑模具：10万次以上
●透明制品注塑模具：5万次以上
2.铝合金压铸模具使用寿命标准表：
●短周期模具：50万次以上
●中长周期模具：100万次以上
●长周期模具：200万次以上
3.冲压模具使用寿命标准表：
●钣金冲压模具：5-20万次
●塑性成形模具：20-50万次
●气动模具：100万次以上
需要注意的是，以上标准表只是一个大致的参考值，实际的模具使用寿命还需要根据具体情况进行评估。
在使用模具时，应定期检查和保养模具，及时发现和解决问题，以延长模具的使用寿命。
第05章常用模具寿命分析
凸模刃口和凹模刃口与板料的
接触面积变小，冲裁载荷更局
限于凸、凹模刃口边缘，使凸、
凹模口处受力更加强烈。
(二) 冲裁模的主要失效形式及影响因素
1．冲裁模主要失效形式
（1）正常失效形式为磨损：主要为粘着磨损，同时也 伴生磨粒磨损，使用时间过长会产生疲劳磨损。从部位 来看，分为刃口磨损、侧面磨损、端面磨损。因凸、凹 模刃口处于端面最大压应力和侧面最大压应力的交汇处， 同时也处在端面最大摩擦力和侧面最大摩擦力的交汇处， 因此凸、凹模的刃口工况最恶劣，磨损最严重。
冲裁过程中，模具刃口的受力情况如附图4所示。
冲裁过程的第一阶段，凸、凹模的端面受正压力F1’、F2’； 从第二阶段开始，由于凸模已伸人板料中，而板料的中间部分已 伸入凹模刃口内，产生了侧压力F3’，F4’，同时，由于凸、凹模 与板料发生相对运劫，产生了摩擦力F1、F2、F3、F4。此外，由 于凸、凹模之间存在间隙，冲裁
通常，凸模刃口的压力F1’大于凹模刃口的压力F2’， 同时，在完成一个冲裁动作时，凸模与分离体的内轮廓 部分往复摩擦，凹模与分离体的外轮廓部分单程摩擦， 因此，冲裁模的凸模比凹模磨损得快一些(见附图5)。
（2）冲裁模的非正常失效形式有不均匀磨损、凸模整体 折断和凸、凹模局部掉块。
2．影响冲裁模失效的主要因素 ①冲裁间隙：间隙小，凸、凹模刃口对板料的作用力合 力的距离b减小，塑性剪切区中拉应力小，压应力大，造 成板料剪切区中球量为压应力，球量大，偏量小。压应 力球张量大，使板料塑性好，不易产生裂纹，不利于裂 纹的形成与扩展，不利于板料剪切过程的进行；偏量小， 使得所需剪切力和冲裁力上升，从而导致凸、凹模刃口 应力增加。间隙对冲裁力的影响如附图6所示。同时，板 料对凸、凹模的侧压力F3’、F4’和侧向摩擦力F3、F4(见 附图4)，也随间隙减小而增大，导致凸、凹模侧壁磨损 加剧。小间隙时，易造成二次剪切，而且二次剪切产生 的金属碎屑也会因摩擦发热粘附在凸模(或凹模上)，刮 擦凹模(或凸模)。
