简单的CAD图框制作方法
简单的CAD图框制作方法
1、首先在绘图区域把图框的框线及标题栏的线画出来如图：
注：图框及标题栏的形式可以自己定
2、然后用写块的命令把整个图框转换为块如图：
转换为块了以后，选择它点击鼠标右键在弹出的快捷菜单中选择“块编辑器”。
这样就进入
到块编辑器的界面。
如图：
2、进入界面后咱们就开始编辑标题栏里的文字！（字体、文字样式按照自己的需求进行
设置）
咱们先把那些固定不变的文字先用“多行文字”该工具进行文字编辑(如标记、处数、分区、更改文件号、设计、制图、审核、工艺、批准等等这些都是不需变动的文字)，编辑好了上述文字之后就轮到编辑那些经常需要更改的文字了（如设计者姓名、设计日期、制图者姓名、制图日期、材料、单位名称等等这些文字都是经常需要更改变动的文字）步骤：点击“定义属性”该工具，在跳出的属性定义窗口中填写相应的内容（经常需要更改变动的），该窗口里的“模式”有4个复选框（可都不选，不重要），下一个“属性”这里有3个框框，但只需要把<标记><提示>这两个填好就行，“插入点”这里默认了（在屏幕上指定）、“文字选项”这里的条件可根据自己需要而定（本人推荐<对正>这里选择“中心”），设置好了之后“确定”，然后放到相应的位置即可。
后面文字的编辑也都是一样道理。
（附图）
文字都编辑好了之后，选择“保存块定义”该工具进行保存，然后关闭该块编辑器（不是关闭图形）。
把该界面上的图框删掉，再用“插入块”工具把刚才保存的“图框块”调进来即可。
这样一来标题栏的文字编辑起来就容易多了。
【CAD】AutoCAD创建A3图框
【CAD】AutoCAD创建A3图框
问题：怎样才能每天都收到这种文章呢？
答案：只需要点击图片上边的《汇龙文化广场》关注即可！
1、题目内容
创建A3---图框（拖动图片可查看大图）
部分局部视图
1、题目要求：
①设置相应的图层，指定线宽，粗实线为0.7mm，细实线为0.35mm，绘制A3图框，且图框类型为X型。
②使用表格绘制标题栏，设置字体为长仿宋GB_2312，字体高度为3.5mm，比例为0.7072.
③请在绘制图框过程中，尽量使用快捷键，以提高绘图效率。
④下面图形中的文字需要用块的定义属性来创建。
⑤完成创建图框块后，在插入图框块时，在命令行要显示定义属性文字，如下图中“请输入标记第四个框”。
2、考察目的：
①图层的设置，图形界限的设置，纸边界限的设置。
②在绘制标题栏时可以使用表格或利用直线配合偏移命令绘制。
③定义属性块，创建块，插入块。
2、CAD制作图框(表格)讲解
注意：用ctrl+x和ctrl+v时默认的基点为左下角，不 利于对齐！
3、使图衔与图框对齐
2）使用移动命令 ，使图衔与图框右下角对齐
① 在表格外框上单击，选中表格；
选取或移动块时 的那一点
② 在面板上单击复制按钮
③ 选择右下角为“基点”，将其与内边框的右下角对齐；
④ 回车“↙”结束复制。
拖动鼠标，选中多个单元格； 表格工具条
单击表框后，再次单击左上角，全部选中。
4）合并右上角四个单元格：单击表格工具条上 按钮，选择“全部”。
合并单元格
2、绘制表格（table）
5）选中单元格输入文字 （可以按键盘中的↑↓←→进行单元格的选择。） 可能出现问题：无法正常显示汉字 原因：在表格样式设置中，文字未使用“图衔” 文字样式。 改正：可以通过修改表格样式，选择文字样式为 “图衔” 或通过选中表格，单击 特性按钮，修 改文字样式为“图衔”。
修改表格样式“图衔”，将“垂直单元格边距”设为0.5即可 通过 修改，将“垂直单元格边距”设为0.5。 二者的区别是，通过 只能修改当前对象，并不影响“图衔”表 格样式，即在“图衔”表格样式中， “垂直单元格边距”仍未原值， 并未变成当前的0.5.
2、绘制表格（table）
CAD中的表格与Word中的表格操作相似。
（2）单击“新建 (N)…”按钮，打开 “新建文字样式”对 话框，设置 “样式名” 为“标准仿宋”。
1、设置样式——文字样式
(3) “字体名”，去掉“使用大写字体”复选框，下拉列表 项中才能看到“仿宋＿GB2312”。
(4) 在“高度” 为3.5。 文字的实际高度为3.5*4/3，约为4.7 (5) 在“宽度比例”输入0.715（2.5/3.5=0.715）。 (6) 单击“应用(A)” 按钮,并选中右上角的 “置为当前”。
cad如何绘制简单的图框
cad如何绘制简单的图框cad如何绘制简单的图框 我们画完CAD图形之后⼀般都需要⼀个图框，那么⼤家知道cad如何绘制简单的图框吗?下⾯是⼩编整理的cad如何绘制简单的图框的⽅法，希望能给⼤家解答。
cad绘制简单图框的⽅法 1、双击桌⾯的应⽤程序快捷⽅式，进⼊AutoCAD⼯作界⾯。
2、这⾥以A3图纸为例，420x297(mm)进⾏绘制。
3、⾸先设置图层，细实线和粗实线的选择，细实线为绿⾊，线型为continuous，粗实线⽩⾊，仍为continuous。
4、之后，进⾏图幅的绘制，选择图层为绿⾊的细实线图层，输⼊rec(矩形命令)，空格键确定，⿏标选定第⼀点，第⼆点为对⾓点，输⼊坐标(420,297)，空格键确定。
5、切换图层，选择⽩⾊粗实现的线型，输⼊l(直线命令)，选定左下⾓点，按住shift+2，进⼊相对坐标，输⼊(25,5)，确定另⼀点。
6、打开正交模式，⿏标向右移动，输⼊390，空格键确定第⼆点，继续⿏标上移，输⼊287，空格键确定，继续⿏标左移，输⼊390，空格键确定，再选择第⼀点(25,5)，闭合图形。
7、删除箭头所指的第⼀条线，再在右下⾓进⾏标题栏的绘制。
8、以内矩形右下⾓的.点为起始点，输⼊直线命令，选定该点，⿏标上移，并输⼊56，空格键确定，左移输⼊180，空格键确定，下移输⼊56，空格键两次，完成图形的闭合。
9、选择开始的上移56的线，此处有两条粗实线，故应删除⼀条，选择⼀条，按键删除，这样A3的图幅就绘制完成了。
【拓展内容】 CAD制图规范 （⼀）、基本要求 1．所有设计室出的图纸都要配备图纸封⽪、图纸说明、图纸⽬录。
A．图纸封⽪须注明⼯程名称、图纸类别（施⼯图、竣⼯图、⽅案图）、制图⽇期。
B．图纸说明须对⼯程进⼀步说明⼯程概况、⼯程名称、建设单位、施⼯单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、⽐例、时间。
3．打印图纸按需要，⽐例出图。
cad图纸的图框怎样绘制
cad图纸的图框怎样绘制
边框绘制好了就可以用在cad图纸中，这就是图框的基本绘制。
接下来就是店铺精心整理的一些关于cad图纸的图框怎样绘制的相关资料，供你参考。
cad图纸的图框绘制的方法
如图，这是一个CAD图框的参数部分，制做起来很简单
制做前先算各行各列的行距和列距，一般是根据实际要求和美观来制作，这里只是演示，就直接测出需要的尺寸
然后绘制图框，大图框用矩形工具，多条长度间距相同线段用阵列工具，其它线段建议用偏移工具来做
然后填充文字，注意文字的大小间距以及对齐(本人电脑安装的是04版，对齐比较麻烦，高版本对齐很简单);
剩下的所用步骤一样，多注意对齐排列好了。
cad怎么建标准图框
cad怎么建标准图框CAD怎么建标准图框。
在CAD软件中，建立标准图框是非常重要的，它可以规范绘图的格式和布局，提高绘图效率。
下面我将介绍如何在CAD软件中建立标准图框。
首先，打开CAD软件，选择“新建”命令，创建一个新的绘图文件。
接着，在绘图界面中，选择“布局”命令，进入布局编辑界面。
在布局编辑界面中，我们需要设置页面的大小和比例。
点击“页面设置”命令，选择标准的纸张大小，比如A4或者A3，然后设置绘图比例，一般选择1:1即可。
接下来，我们需要绘制标准图框的边框。
选择“直线”命令，根据页面的大小和比例，在页面上绘制出标准图框的外框。
一般来说，标准图框的外框应该留有一定的边距，用于放置图纸的标题、图例等信息。
然后，在标准图框内部，我们需要绘制出图纸的边框和辅助线。
选择“直线”和“偏移”命令，根据设计要求，在标准图框内部绘制出图纸的边框和辅助线。
这些辅助线可以帮助我们更好地布局图纸内容，保证绘图的准确性和美观性。
接着，我们需要在标准图框的四周设置标尺和辅助标记。
选择“标注”命令，根据设计要求，在标准图框的四周设置标尺和辅助标记，这些标尺和辅助标记可以帮助我们更好地测量和定位图纸内容。
最后，我们需要在标准图框的底部设置图纸的名称、编制者、审核者等信息。
选择“文字”命令，根据设计要求，在标准图框的底部设置图纸的名称、编制者、审核者等信息，这些信息可以帮助他人更好地理解和使用图纸。
通过以上步骤，我们就成功地建立了标准图框。
在实际绘图过程中，我们可以根据需要对标准图框进行修改和调整，以满足实际的设计要求。
总之，建立标准图框是CAD绘图过程中的重要步骤，它可以规范绘图格式和布局，提高绘图效率。
希望以上内容对大家有所帮助，谢谢阅读！。

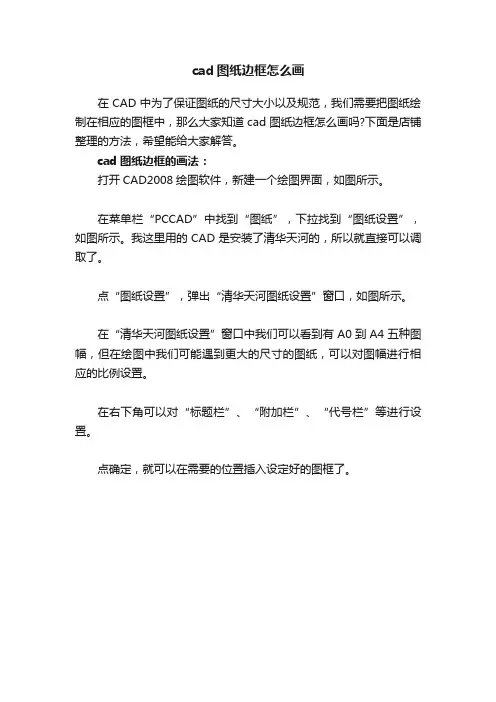

cad图纸边框怎么画
cad图纸边框怎么画
在CAD中为了保证图纸的尺寸大小以及规范，我们需要把图纸绘制在相应的图框中，那么大家知道cad图纸边框怎么画吗?下面是店铺整理的方法，希望能给大家解答。
cad图纸边框的画法：
打开CAD2008绘图软件，新建一个绘图界面，如图所示。
在菜单栏“PCCAD”中找到“图纸”，下拉找到“图纸设置”，如图所示。
我这里用的CAD是安装了清华天河的，所以就直接可以调取了。
点“图纸设置”，弹出“清华天河图纸设置”窗口，如图所示。
在“清华天河图纸设置”窗口中我们可以看到有A0到A4五种图幅，但在绘图中我们可能遇到更大的尺寸的图纸，可以对图幅进行相应的比例设置。
在右下角可以对“标题栏”、“附加栏”、“代号栏”等进行设置。
点确定，就可以在需要的位置插入设定好的图框了。
如何制作CAD的图纸图框
如何制作CAD的图纸图框篇一：CAD完整图框制作CAD 完整图框制作一.首先了解CAD的图框尺寸宽*长A0 841 1189A1 594 841A2 420 594A3 297 420A4 210 297二.自行绘制图框，其大小最好根据纸张的尺寸来决定，并保留适当的边界，建议A3及A4纸保留10个单位的边界，A0,A1,A2保留15单位的边间。
未来方便打印和装夹。
例如A4的纸210*297，画一个如此的矩形，向内偏移10即可.三.如图绘制图1.1图1.1线宽，粗线用0.5，细线用0.25四. 文字输入1.先设置文字字体和大小快捷键ST选择汉字样式仿宋-GB2321 字体高度3.52.快捷键DT（文字输入）敲击空格选取图形左下的点，然后旋转角为0 敲击空格输入文字“工艺”调整文字位置如图1.2图1.23.复制粘贴按ctrl+shift+c 选取左下角为基准点选“工艺”为对象按ctrl+v 粘贴（如果不行可以按ctrl+shift+v）如图1.3图1.34.调整文字位置和双击改文字文字大小如何改右键文字选着特征在对话框里更改文字高度即可结果如图1.4图1.4 打括号的文字在实际中是不需要的所以直接把有括号的文字去掉如图1.5图1.5五. 定义属性和创建块1.选取菜单栏—绘图—块—定义属性.拾取点选小框的左下如图1.6图1.6对正选左下，文字样式选宋体在标记框里填“工艺”提示框里填“工艺签名”确定调整文字位置.结果如图1.7图1.7然后选取“工艺”复制粘贴成如图1.7图1.7双击姓名更改文字标注和提示例如更改设计部分的名称“工艺”双击后改标记栏填“设计”，提示栏填“设计签名”设计后面第二个“工艺”双击后改标记栏填“年月日”，提示栏填“设计时间”果如图1.8图1.8然后依次按图1.9更改图1.9改完结果如图2.0确定。
结图2.02.创建块选取菜单栏—绘图—块—创建名称栏“标题栏”，拾取点选右下角，对象选择这个方框，确定。
CAD二维图框,标题栏,模板制作教程,再也不用担心不会制作自汇总
CAXA标题栏,图幅制作教程,(两者类似最近因工作需要出几张CAD图,相信大多数同仁对图框要求各有特色,为此本人闲暇之余把图框的制造教程告诉大家,希望对大家的工作和学习有所帮助,若有不对之处,还敬请谅解。
本次采用软件为CAXA电子图版2011版,至于软件的下载安装这里不作介绍,请各位网上找吧。
标题栏制作和图框类似,本文以图框为例!1.首先按标准图纸规格绘制好需要的图幅的大小,如A4(297x2102.选择“常用—A(文字”在需要输入文字的地方输入相应文字,本例中为“借(通用件登记”,调整好字体格式后,确定。
3.随后需要在下面一栏中填入“登记”字样,该字样为属性文字,在通常情况下不显示,可以统一进行编辑,如下图,选择“常用—块编辑—属性”可出现对属性文字的编辑。
4.出现属性文字编辑窗口后,你可以通过“模式”、“属性”、“文本设置”、“定位方式”等功能对你所需要的属性文字进行编辑,完成编辑后确定。
如下图所示:通常一行“文字”,下一行即对于一行“属性文字”,“属性文字”中的名称和“文字”中的内容一样;描述是对所需要填入内容的描述,有助于对填入内容的提示;缺省值即为默认值。
其他功能自己摸索即可。
5.当完成所有的“文字”和“属性文字”编辑后,即可对图框进行编辑,选择“图幅—定义图框”如下图:6.然后框选整个图框,点击“右键”确定;随后指定基准点,该基准点是为了调入标题栏时使用,所以基准点选择为右下角内框点,如下图。
框选图基准点选择(右下角内框点7.选择完基准点后,即出现选择图框文件的幅面对话框,这里取系统值即可,随后出现,保存图框对话框,输入相应的名字,点击确定即可,如CMP-MAN-A4-Normal。
保存后默认为.cfm文件。
8. 随后选择调入图框,选择CMP-MAN-A4-Normal 即可。
如下图根据基准点放好位置的,如下图。
双击图框对，填入相应属性值即可。
双击标题栏对，填入相应属性值即可。
10．到此为止，图纸模板的制作基本完成，只需将该模板另存为电子图版 2011 模板.tpl 文件即可，然后再次新建的时刻即可调入自己的模块，以方便使用。
cad a4标准图框
cad a4标准图框CAD A4标准图框。
CAD A4标准图框是指在CAD软件中用于绘制A4纸张大小图纸时所使用的标准图框。
它是工程制图中必不可少的一部分，能够规范图纸的格式，提高图纸的规范性和美观性。
下面将介绍CAD A4标准图框的制作方法和使用技巧。
首先，我们需要明确A4纸张的尺寸是210mm×297mm。
在CAD软件中，我们可以通过设置页面尺寸来确定绘图的大小。
选择A4纸张大小后，我们就可以开始制作CAD A4标准图框了。
在CAD软件中，可以使用线段、多段线、圆弧等基本绘图命令来制作CADA4标准图框。
首先，我们需要绘制出A4纸张的边框，然后根据实际需要确定图框的位置和大小。
一般来说，图框的外边距为10mm，内边距为5mm，顶部预留标题栏高度为15mm，底部预留注释栏高度为10mm，左侧和右侧预留装订孔为5mm。
在确定好这些尺寸后，我们可以开始绘制图框的各个边界线和装订孔位置。
除了基本的边框外，CAD A4标准图框中还应包括图框名称、图号、比例尺、日期、校对、审核、批准等信息。
在绘制图框的过程中，我们需要合理安排这些信息的位置和排版，以确保图纸的整体美观和规范。
在实际使用CAD A4标准图框时，我们可以将其保存为模板文件，以便在需要绘制A4纸张大小图纸时直接调用。
这样不仅可以节省绘图时间，还能够保证图框的一致性和规范性。
另外，我们还可以根据实际需要对CAD A4标准图框进行修改和定制，以满足不同图纸的绘制要求。
总之，CAD A4标准图框在工程制图中起着非常重要的作用，它能够规范图纸的格式，提高图纸的规范性和美观性。
制作和使用CAD A4标准图框需要我们熟练掌握CAD软件的绘图命令和页面设置，合理安排图框中各个元素的位置和排版，以及灵活运用模板文件和定制功能。
希望本文介绍的CAD A4标准图框的制作方法和使用技巧能够对大家有所帮助。
cad标准图框怎么画
cad标准图框怎么画CAD标准图框怎么画。
CAD标准图框是绘制工程图纸时必不可少的一部分，它不仅规范了图纸的格式，还能提高图纸的美观度和可读性。
下面我们就来学习一下如何使用CAD软件来绘制标准的图框。
首先，我们需要打开CAD软件，选择“新建”命令，创建一个新的图纸文件。
然后，我们需要设置图纸的大小和比例。
一般来说，工程图纸的大小是按照ISO标准来确定的，常见的有A0、A1、A2、A3和A4等大小。
我们可以根据实际需要选择合适的图纸大小，然后设置比例为1:1。
接下来，我们需要绘制图框的边框线。
首先，我们选择“直线”命令，在图纸上依次绘制出上、下、左、右四条边框线。
边框线的粗细一般为0.5mm，可以根据需要进行调整。
绘制完成后，我们需要将边框线进行修剪，使其形成一个完整的闭合图框。
在图框的四个角落，我们可以添加一些标注信息，如图纸名称、图号、比例、日期等。
这些信息可以通过“文本”命令来添加，一般设置为5mm的高度，居中对齐。
同时，我们还可以在图框的底部添加一条横线，用于分隔图框和图纸内容。
除了基本的边框线和标注信息外，有些图框还会包含公司的标识或水印。
这些标识可以通过“插入图片”命令来添加，然后进行缩放和位置调整，使其符合图框的设计要求。
最后，我们需要将图框保存为模板文件，以便在以后的工程图纸中直接调用。
我们可以在CAD软件中选择“另存为”命令，将当前的图框文件保存为.dwt格式的模板文件，以便在需要时进行调用和使用。
通过以上的步骤，我们就可以绘制出符合标准要求的CAD图框了。
当然，不同的行业和公司可能会有不同的图框标准，我们可以根据实际情况进行相应的调整和修改。
希望以上内容能够对大家有所帮助，谢谢阅读！。
