计算机网络 路由器的接口
思科路由器接口及模块
思科路由器接口及模块思科路由器接口及模块1.介绍1.1 路由器接口的定义路由器接口是指连接路由器与其他设备之间的物理或逻辑连接口，用于传递数据。
1.2 路由器模块的定义路由器模块是指可插拔的组件，用于扩展路由器的功能和性能。
2.路由器接口类型2.1 以太网接口以太网接口是路由器与以太网网络之间的物理接口，通常使用RJ-45接头连接。
2.2 串口接口串口接口用于连接路由器与其他串行设备，如调制解调器或其他路由器。
2.3 USB接口USB接口用于连接外部设备，如存储设备或打印机。
2.4 WAN接口WAN接口用于连接路由器与广域网，通常使用专线或计算机网络线路。
3.路由器模块类型3.1 交换模块交换模块用于提供更多的以太网端口，扩展路由器的局域网连接能力。
3.2 防火墙模块防火墙模块用于增强路由器的安全性，过滤网络流量并阻止未经授权的访问。
3.3 VPN模块VPN模块用于支持虚拟专用网络，实现安全的远程访问和站点之间的互联。
3.4 模块插槽模块插槽用于插入各种不同类型的模块，根据需求进行定制和扩展。
4.法律名词与注释4.1 路由器路由器是一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。
4.2 以太网以太网是一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。
4.3 串口串口是一种用于串行数据传输的接口，按照特定协议逐位传输数据。
4.4 USBUSB是一种通用串行总线接口，用于连接计算机与外部设备通信。
4.5 WANWAN是广域网的缩写，用于连接远距离的计算机网络。
附件：本文档未涉及附件。
本文所涉及的法律名词及注释：- 路由器：一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。
- 以太网：一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。
- 串口：一种用于串行数据传输的接口，按照特定协议逐位传输数据。
- USB：一种通用串行总线接口，用于连接计算机与外部设备通信。
软路由 2口用法
软路由 2口用法
软路由的2口使用方法，需要根据具体的设备和需求进行配置。
一般来说，软路由至少需要一个WAN口和一个LAN口，用于连接光猫和交换机等设备。
如果软路由有两个或更多的网口，可以将一个用作WAN口，连接光猫进行拨号，另一个用作LAN口，连接交换机或直接连接电脑等设备。
在配置软路由时，需要将光猫配置为桥接模式，由软路由负责拨号和NAT 处理等任务。
然后，可以将电脑或无线设备连接到软路由的LAN口，进行上网或设置无线网络等操作。
此外，如果需要扩展网口数量，可以通过USB接口或添加其他网络设备来实现。
但需要注意的是，通过USB接口扩展网口性能会稍差一些，因此建议选择带有两个或多个物理网口的设备。
总之，软路由的2口使用方法需要根据具体的设备和需求进行配置，但总体来说，软路由的配置和使用都比较灵活和方便。
路由器接口全面介绍
路由器所在的网络位置比较复杂，既可是内部子网边缘，也可位于内、外部网络边缘。
同时为了实现强大的适用性，它需要连接各种网络，这样，它的接口也就必须多种多样。
对于这些，不要说一般的网络爱好者，就连许多网管人员都无法说清楚。
这里向大家全面介绍路由器的各种接口及连接方法。
一、路由器接口路由器具有非常强大的网络连接和路由功能，它可以与各种各样的不同网络进行物理连接，这就决定了路由器的接口技术非常复杂，越是高档的路由器其接口种类也就越多，因为它所能连接的网络类型越多。
路由器的端口主要分局域网端口、广域网端口和配置端口三类，下面分别介绍。
1. 局域网接口常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、千兆以太网等都有相应的网络接口，下面分别介绍主要的几种局域网接口。
（1）AUI端口（attachment unit interface）附加单元接口，是连接在计算机网卡和网线之间的一个十五针的接口。
在10BASE-5网络（细以太网）中，各网线之间通过中继器相连。
在10BASE-2网络中，不需要附加单元接口，直接将同轴电缆同网卡进行连接就可以。
AUI端口它就是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。
路由器可通过粗同轴电缆收发器实现与10Base-5（10base5是一种以太网标准，该标准用于使用粗同轴电缆、速度为10Mbps的基带局域网络，在总线型网络中，最远传输距离为500米。
）网络的连接。
但更多的则是借助于外接的收发转发器（AUI-to-RJ-45），实现与10Base-T（10BASE－T双绞线以太网10BASE－T是1990年由IEEE新认可的，编号为IEEE802.3i，T表示采用双绞线，现10BASE－T 采用的是无屏蔽双绞线）以太网络的连接。
当然，也可借助于其他类型的收发转发器实现与细同轴电缆（10Base-2）或光缆（10Base-F）的连接。

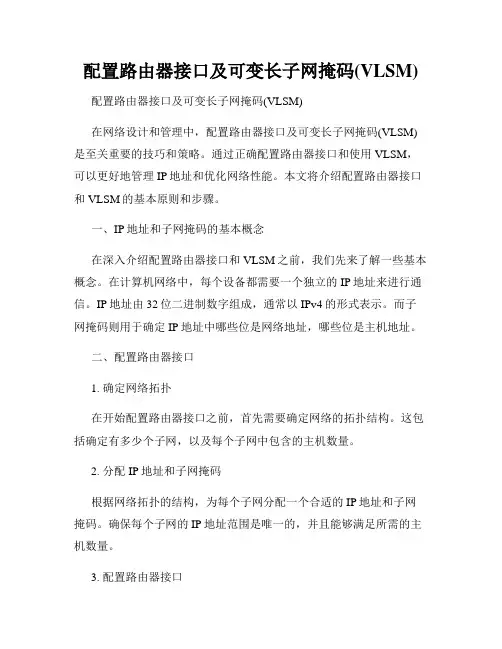

配置路由器接口及可变长子网掩码(VLSM)
配置路由器接口及可变长子网掩码(VLSM)配置路由器接口及可变长子网掩码(VLSM)在网络设计和管理中，配置路由器接口及可变长子网掩码(VLSM)是至关重要的技巧和策略。
通过正确配置路由器接口和使用VLSM，可以更好地管理IP地址和优化网络性能。
本文将介绍配置路由器接口和VLSM的基本原则和步骤。
一、IP地址和子网掩码的基本概念在深入介绍配置路由器接口和VLSM之前，我们先来了解一些基本概念。
在计算机网络中，每个设备都需要一个独立的IP地址来进行通信。
IP地址由32位二进制数字组成，通常以IPv4的形式表示。
而子网掩码则用于确定IP地址中哪些位是网络地址，哪些位是主机地址。
二、配置路由器接口1. 确定网络拓扑在开始配置路由器接口之前，首先需要确定网络的拓扑结构。
这包括确定有多少个子网，以及每个子网中包含的主机数量。
2. 分配IP地址和子网掩码根据网络拓扑的结构，为每个子网分配一个合适的IP地址和子网掩码。
确保每个子网的IP地址范围是唯一的，并且能够满足所需的主机数量。
3. 配置路由器接口在路由器上，找到与每个子网相对应的接口，并将其配置为正确的IP地址和子网掩码。
这样，路由器就可以根据IP地址将数据包发送到正确的子网。
4. 测试连接配置完成后，测试每个接口的连接是否正常。
可以通过ping命令或其他网络测试工具来验证路由器接口的连通性。
三、可变长子网掩码(VLSM)1. VLSM的定义可变长子网掩码(VLSM)是一种灵活的子网划分方法，允许在同一个网络中使用不同大小的子网掩码。
这样可以更合理地分配IP地址，节省地址空间，并提高网络的性能和可伸缩性。
2. VLSM的应用场景VLSM通常用于大型网络或需要更精细控制IP地址分配的情况。
例如，一个部门需要更多的IP地址，而另一个部门只需要较少的IP地址。
通过使用VLSM，可以根据不同的需求为每个部门分配合适的IP地址，避免浪费和冗余。
3. VLSM的配置步骤- 确定网络拓扑和需求：了解网络的结构和每个子网的要求。

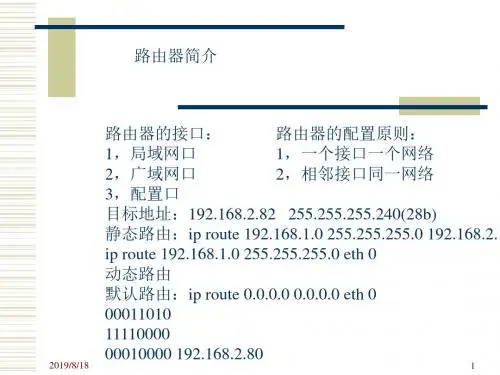

路由器简介
2019/8/18
17
基本配置：启用＋自治系统编号＋网络 例：Router igrp 5
Network 193.158.2.0
2019/8/18
18
EIGRP 路由选择协议
EIGRP增强型内部网关协议，CISCO专用， 它是一个混和型的路由协议。
支持可变长子网掩码 支持触发式路由表更新 跳数224跳 支持多种网络协议
2019/8/18
2
路由协议
1、常见的路由协议：RIP、OSPF、IGRP、EIGRP、BGP、 EGP
2、分类：内部路由协议和外部路由协议
一个互联网络浩大，路由器保存整个网络的路由信息不可取，
常常将网络划分成很多较小的单元，这些单元叫做自治系统 AS，AS内部路由器只需要知道内部的路径就可以，AS之间 通过边界路由器进行。（AS由NIC统一划分和管理）
2019/8/18
23
开放最短路径优先（OSPF）协议优点：
–路由收敛快
–提供负载均衡：如果到某个目的机具有多个具有相同代价 的路径，OSPF将均分负载给各个路径
–提供网络的“域”划分能力，可独立管理，这就提供了灵 活的网络扩展能力，易于规模化
–OSPT规定路由器之间的信息交换需要有授权，提高安全性。 RIP中任意路由都可广播路由信息，易被利用。（路由信 息验证）
2019/8/18
16
可达的目标距离增加了，其默认的跳数100，最 大支持255跳
在默认下，每90s广播一次进行路由更新，在 270s没有收到目标路由器的相应，则认为不可到 达，280s，禁用；630s，则删除该目标路由器的 路由信息
IGRP的缺点：不支持可变长子网掩码
网络号0.0.0.0，用来标示一个指定的路由器作为 IGRP的默认网关。

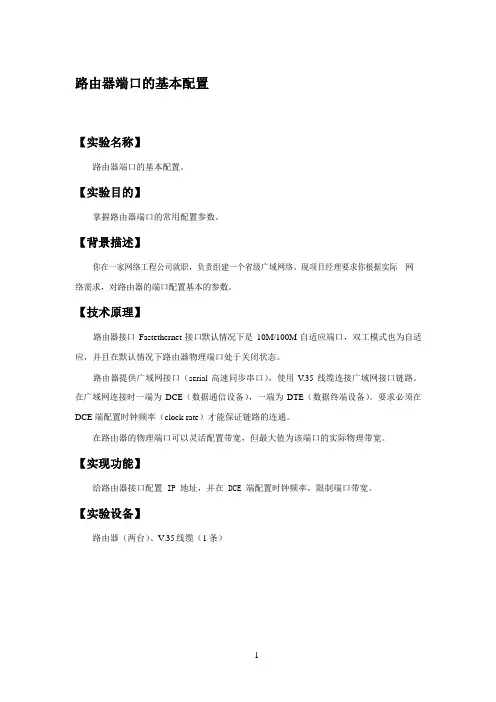

路由器端口的基本配置
路由器端口的基本配置【实验名称】路由器端口的基本配置。
【实验目的】掌握路由器端口的常用配置参数。
【背景描述】你在一家网络工程公司就职，负责组建一个省级广域网络。
现项目经理要求你根据实际网络需求，对路由器的端口配置基本的参数。
【技术原理】路由器接口Fastethernet 接口默认情况下是10M/100M 自适应端口，双工模式也为自适应，并且在默认情况下路由器物理端口处于关闭状态。
路由器提供广域网接口（serial高速同步串口），使用V.35线缆连接广域网接口链路。
在广域网连接时一端为DCE（数据通信设备），一端为DTE（数据终端设备）。
要求必须在DCE 端配置时钟频率（clock rate）才能保证链路的连通。
在路由器的物理端口可以灵活配置带宽，但最大值为该端口的实际物理带宽。
【实现功能】给路由器接口配置 IP 地址，并在 DCE 端配置时钟频率，限制端口带宽。
【实验设备】路由器（两台）、V.35 线缆（1 条）!配置带宽时，以 K 为单位!开启该端口，使端口转发数据 Ra(config-if)#no shutdown!配置端口的带宽速率为 512KB Ra(config-if)#bandwidth 512 !在 DCE 接口上配置时钟频率 64000 Ra(config-if)#clcok rate 64000 Ra(config-if)#ip address 1.1.1.1 255.255.255.0 !配置端口的 IP 地址!进行 s1/2 的端口模式 Red-Giant>enableRed-Giant # configure terminal Red-Giant(config)#hostname Ra Ra(config)#interface serial 1/2!配置端口的 IP 地址Rb(config-if)#ip address 1.1.1.2 255.255.255.0!进行 s1/2 的端口模式Red-Giant>enableRed-Giant # configure terminal Red-Giant(config)#hostname Rb Rb(config)#interface serial 1/2【实验拓扑】图 13注：在使用 V.35 线缆连接两台路由器的同步串口时，注意区分 DCE 端和 DTE 端。
计算机网络应用 LAN接口
计算机网络应用LAN接口LAN接口主要用于路由器与LAN进行连接，但由于LAN类型多种多样，使得路由器LAN 接口类型也是多样的。
不同的网络有不同的接口类型，常见的有RJ-45、AUI、BNC等主要的以太网接口及FDDI光纤接口。
目前主要的LAN接口有以下几种。
1．RJ-45接口RJ-45接口是最常用的接口，也就是常见的双绞线以太网接口。
因为在快速以太网中主要采用双绞线作为传输介质，所以根据接口的通信速率又可将RJ-45接口分为10Base-T网RJ-45接口和100Base-TX网RJ-45接口两类。
其中10Base-T网的RJ-45接口在路由器中通常标识为“ETH”，而100Base-TX网的RJ-45接口则通常标识为“10/100hTX”，这主要是由于目前快速成以太网路由器一般采用的是10Mbps/100Mbps带宽自适应，如图9-30所示。
图9-30 RJ-45接口其实，这两种RJ-45接口仅就接口本身而言是完全相同的，但由于接口中所对应的网络电路结构不同，所以也不能随便连接。
2．AUI接口AUI接口是用来与粗铜轴电缆连接的接口，它是一种“D”型15针接口，是令牌环网或总线型网络中的一种比较常见的端口之一，如图9-31所示。
图9-31 AUI接口路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接，但更多的是借用外接的收发转发器（AUI-to-RJ-45），实现与10Base-T以太网络的连接。
当然也可借助于其他类型的收发转发器实现与细同轴电缆（10Base-2）或光缆（10Base-F）的连接。
3．SC接口SC接口就是常说的光纤接口，它用于和光纤的连接。
一般来说该光纤接口是不可能直接用光纤连接到计算机的，通常通过光纤连接到快速以太网或千兆以太网等具有光纤接口的交换机。
这种端口一般在高档路由器上才具有，并且都以“100b FX”标注，如图9-32所示。
图9-32 SC接口。
计算机网络中的网络设备与接口配置
计算机网络中的网络设备与接口配置在计算机网络中，网络设备及其接口配置是实现网络通信的重要环节。
准确的网络设备配置和灵活的接口设置可以确保网络的高效运行和良好的性能。
本文将介绍计算机网络中常见的网络设备和接口配置，以及它们的作用和配置方法。
一、网络设备1. 路由器（Router）路由器是计算机网络中最常见的网络设备之一，在网络层（网络互联层）起到连接不同网络的作用。
路由器通过将数据包转发到目标网络来实现不同网络之间的通信。
在网络规模较大的情况下，需要使用多台路由器互联，形成一个覆盖范围更广的网络。
配置路由器主要包括以下几个方面：（1）IP地址配置：每个路由器都需要配置一个唯一的IP地址，用于在网络层进行数据包转发。
（2）路由配置：根据网络拓扑和路由策略，配置路由表，使得数据包能够正确地被路由器转发到目标网络。
常用的路由协议有OSPF、BGP等。
（3）接口配置：配置路由器的各个接口，包括物理接口和逻辑接口。
对于物理接口，需要设置接口类型、速率、双工模式等参数；对于逻辑接口，需要配置VLAN、子接口等。
2. 交换机（Switch）交换机是计算机网络中用于在数据链路层（数据链路互连层）进行数据包转发的设备。
交换机通过学习源MAC地址和目标MAC地址之间的关联关系，将数据包转发到对应的目标设备。
交换机采用硬件交换方式，具有快速数据传输和广播域隔离的特点。
配置交换机主要包括以下几个方面：（1）VLAN配置：将交换机划分为不同的虚拟局域网（VLAN），实现不同VLAN之间的隔离和通信。
（2）链路聚合（Link Aggregation）配置：将多个物理接口绑定为一个逻辑接口，提高接口带宽和冗余性。
（3）STP配置：配置生成树协议（Spanning Tree Protocol），防止交换机网络中出现环路，确保数据包的无环转发。
（4）QoS配置：配置交换机的服务质量（Quality of Service），实现对不同类型数据包的优先级和带宽管理。
路由器的接口
路由器接口一、路由器接口路由器具有非常强大的网络连接和路由功能，它可以与各种各样的不同网络进行物理连接，这就决定了路由器的接口技术非常复杂，越是高档的路由器其接口种类也就越多，因为它所能连接的网络类型越多。
路由器的端口主要分局域网端口、广域网端口和配置端口三类，下面分别介绍。
1.局域网接口常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、千兆以太网等都有相应的网络接口，下面分别介绍主要的几种局域网接口。
（1）。
AUI端口AUI端口它就是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。
路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接。
但更多的则是借助于外接的收发转发器（AUI-to-RJ-45），实现与10Base-T以太网络的连接。
当然，也可借助于其他类型的收发转发器实现与细同轴电缆（10Base-2）或光缆（10Base-F）的连接。
（2）。
RJ-45端口RJ-45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口。
因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。
其中，10Base-T网的RJ-45端口在路由器中通常是标识为“ETH”，而100Base-TX 网的RJ-45端口则通常标识为“10/100bTX”。
10Base-T网RJ-45端口和10/100Base-TX网RJ-45端口。
其实这两种RJ-45端口仅就端口本身而言是完全一样的，但端口中对应的网络电路结构是不同的，所以也不能随便接。
（3）。
SC端口SC端口也就是我们常说的光纤端口，它是用于与光纤的连接。
光纤端口通常是不直接用光纤连接至工作站，而是通过光纤连接到快速以太网或千兆以太网等具有光纤端口的交换机。
这种端口一般在高档路由器才具有，都以“100bFX”标注。
rj45接口工作原理
RJ45接口工作原理什么是RJ45接口RJ45接口是一种常见的网线接口，用于计算机网络中的数据传输。
它是一种8针8孔的接口，通常用于连接计算机、路由器、交换机等网络设备。
RJ45接口的结构RJ45接口由8个金属连接器组成，每个连接器上有一个金属插座。
这些插座按照特定的顺序排列，以确保正确的数据传输。
每个插座都与网络设备中的相应引脚相连。
RJ45接口的工作原理RJ45接口的工作原理可以分为以下几个方面：1. 物理层连接RJ45接口通过物理层连接将计算机或其他网络设备与网络中的其他设备连接起来。
物理层连接包括将网线插入RJ45接口的插孔中，确保插孔与插头之间的金属连接器完全接触。
2. 数据传输RJ45接口通过网线传输数据。
数据传输可以是单向的，也可以是双向的。
在数据传输过程中，发送端将数据转换为电信号，并通过网线将电信号发送到接收端。
接收端将接收到的电信号转换为数据。
3. 网络协议RJ45接口遵循特定的网络协议，例如以太网协议。
网络协议定义了数据传输的规则和格式。
RJ45接口通过遵循网络协议，确保数据能够正确地从发送端传输到接收端。
4. 数据编码和解码RJ45接口在数据传输过程中会对数据进行编码和解码。
编码过程将数据转换为电信号，以便通过网线传输。
解码过程将接收到的电信号转换为原始数据。
RJ45接口的工作过程RJ45接口的工作过程可以分为以下几个步骤：1. 插入网线首先，将网线的插头插入RJ45接口的插孔中。
确保插头与插孔完全接触，并且插孔中的金属连接器与插头的金属引脚相连接。
2. 发送端数据处理发送端将要传输的数据进行处理，将其转换为电信号。
处理过程包括数据编码和添加校验位等操作。
3. 数据传输发送端通过网线将电信号发送到接收端。
在传输过程中，电信号会受到噪声和干扰的影响，可能会出现数据传输错误。
4. 接收端数据处理接收端接收到电信号后，将其进行处理，将其转换为原始数据。
处理过程包括数据解码和校验位验证等操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机网络路由器的接口
路由器既可以对不同局域网段进行连接，也可以对不同类型的广域网络进行连接，所以路由器的接口类型必须包含有局域网接口和广域网接口两种。
另外，路由器需要进行必要的配置后才能够正常的工作，因此路由器的接口类型中还必须包含有配置接口，用来连接计算机或终端设备。
1．LAN接口
由于局域网的有线传输介质是多种多样的，所以路由器的局域网接口类型也较多。
不同的网络有不同的接口类型，常见的局域网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、光纤接口。
而在路由器上常见的局域网接口主要有以下几种类型。
●AUI接口
AUI接口是与粗同轴电缆相连接的接口，其外观为粗D型15针接口，这在令牌环网或总线型网络中是一种比较常见的接口之一。
路由器上的AUI接口主要用于连接以粗同轴电缆作为传输介质的网络。
如图6-15所示。
图6-15 AUI接口
●RJ-45接口
在计算机网络中，RJ-45接口应用较为普遍，主要以双绞线作为传输介质。
100Base-TX 网的RJ-45接口则通常标识为“10/100bTX”，这主要是因为快速以太网路由器产品多数还是采用10Mbps/100Mbps带宽自适应的。
●SC接口
路由器SC接口（即光纤接口）用于与光纤的连接。
一般情况，另一端则连接快速以太网具有的光纤端口的交换机。
这种端口一般在高档路由器才具有，如图6-16所示。
图6-16 SC接口
2．WAN接口
路由器除了实现局域网之间连接，更重要的应用在于局域网与广域网、广域网与广域网之间的互连。
但因为广域网规模大，网络环境复杂，所以也就决定了路由器用于连接广域网的端口的速率要求非常高。
在路由器上常见的广域网接口如下：
●高速同步串口
在路由器的广域网连接中，应用最多的解口还要算“高速同步串口”（SERIAL）了，这种接口主要是用于连接DDN、帧中继（Frame Relay）、X.25、PSTN（模拟电话线路）等网络
连接模式。
在企业网之间有时也通过DDN 或X.25等广域网连接技术进行专线连接。
这种同步接口一般要求速率非常高，由于使用该类型接口所连接的网络两端都要求实时同步。
如图6-17所示。
图6-17 高速同步串口
● 异步串口
异步串口（ASYNC ）主要用于连接Modem 或Modem 池，以实现远程计算机通过公用电话网接入网络。
该类型接口与高速同步串口相比，对所连接的网络两端不需要保持实时同步，只要求连续即可。
因此我们在上网时所看到的并不一定是网站上实时的内容，两者之间存在细微的延时。
如图6-18所示。
图6-18 异步串口
● ISDN BRI 接口
ISDN BRI 接口用于ISDN 线路通过路由器实现与Internet 或其他远程网络的连接，可实现128Kbps 的通信速率。
ISDN 有两种速率连接接口，一种是ISDN BRI （基本速率接口），另一种是ISDN PRI （基群速率接口）。
其中ISDN BRI 接口采用RJ-45标准，与ISDN NT1的连接使用RJ-45-to-RJ-45直通线。
3．配置接口 路
由器的配置接口其实有两个，分别是Console 和AUX 接口，Console 通常是用来进行路由器的基本配置时通过专用连线与计算机连用的，而AUX 是用于路由器的远程配置连接用的。
● Console 接口
Console 接口使用配置专用线缆直接连接至计算机的串口，利用终端仿真程序（如Windows 下的“超级终端”）进行路由器本地配置。
路由器的Console 接口多为RJ-45接口。
如图6-19所示。
提 示 NT1是ISDN 功能组中的一种网络终端设备类型，NT1设备能够控制ISDN 的物理
和电子终端，同时将用户内部系统连接到用户数字回路中。
另一种网络终端设备记作NT2，主要提供多路复用、流量控制、数据打包的功能，并提供数据产生设
备与NT1之间的信号处理。
AUX接口
Console接口
图6-19 Console接口和AUX接口
AUX接口
AUX接口为异步接口，主要用于远程配置，也可用于拔号连接，还可通过收发器与Modem进行连接。
支持硬件流控制（Hardware Flow Control）。
AUX接口与Console接口通常被放置在一起，因为它们各自所适用的配置环境不一样。
