GNS3-0.8.2最新版本使用详细教程

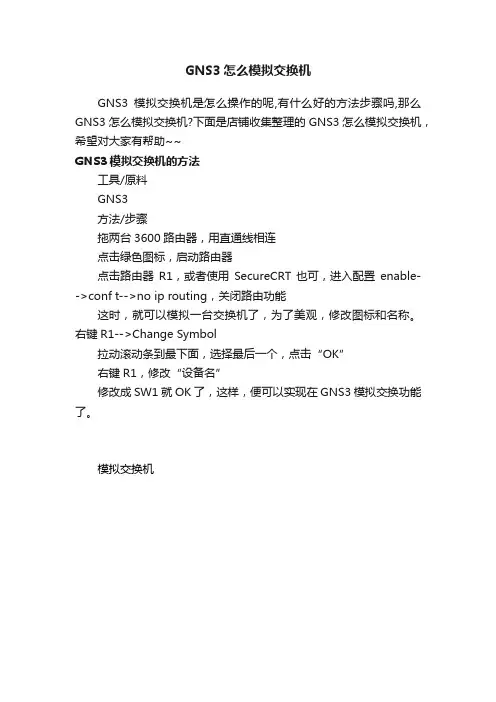

GNS3怎么模拟交换机
GNS3怎么模拟交换机
GNS3模拟交换机是怎么操作的呢,有什么好的方法步骤吗,那么GNS3怎么模拟交换机?下面是店铺收集整理的GNS3怎么模拟交换机，希望对大家有帮助~~
GNS3模拟交换机的方法
工具/原料
GNS3
方法/步骤
拖两台3600路由器，用直通线相连
点击绿色图标，启动路由器
点击路由器R1，或者使用SecureCRT也可，进入配置enable-->conf t-->no ip routing，关闭路由功能
这时，就可以模拟一台交换机了，为了美观，修改图标和名称。
右键R1-->Change Symbol
拉动滚动条到最下面，选择最后一个，点击“OK”
右键R1，修改“设备名”
修改成SW1就OK了，这样，便可以实现在GNS3模拟交换功能了。
模拟交换机。
GNS3教程基础设置
GNS教程基础设置篇GNS这款强大的模拟器软件能干什么？在这里我就不多说了，有人不知道的话可以去百度补下下。
今天写这篇教程是之前答应学员的，因为好多学员不知道如何使用这款模拟器，而思科官方出的模拟器功能用不全，很多命令都没办法配置进去，也没有桥接功能，无法和其他一些应用结合起来做测试。
那么我们废话不多说了，首先我们来看下这篇教程所要用到了的一些工具：1.GNS3 v0.8.6安装程序，必不可少的东西。
下载地址：/download/上面这个截图是GNS3对应WINDOWS系统的3个版本，有什么不同呢？主要是分32位和64位操作系统的，如果不知道自己是多少位的操作系统可以下载ALL-IN-ONE的它会自己去识别。
除了ALL-IN-ONE的版本，其他两个版本都是不需要安装的，直接解压就可以使用了。
2.打开GNS,每次打开GNS都会出现这样的提示，点击关闭就可以了，项目我们可以稍后再建，我们首先是需要做一些基本的设置。
首先，我们需要把语言改成中文的，GNS3支持多种语言。
点击编辑—首选项将语言该成中文关闭GNS，重新打开就是中文界面了。
3.路由器IOS设置，为什么要做IOS设置呢，因为在你模拟各种不同路由器的时候GNS需要调用对应的IOS软件。
选择你的IOS选择好后其他的参数会自动生成，点击保存。
点击保存时会出现下图的警告，说IDLE PC没有配置，这是一个值，我们接下来就需要配置这个值。
如果不配置的话会造成模拟的时候CPU使用率过高的问题。
回到主界面，点击左边路由器图标，可以看到2691的路由器已经不再是灰色的了，那么我把2691路由拖到中间的空白处。
运行路由器开始计算IDLE PC值，稍等片刻。
计算完成以后会出现一个提示框，在下拉菜单中选择前面带星号点击APPLY，再点击OK，这样IDLE值就配置完成了。
4.进入路由器，点击路由器图标进入。
通过上面的基础配置，就可以进入路由器进行联系了。
欢迎大家进入官方网站或学习论坛互相交流塔塔IT学习群：146073681、165359326、27668014。
GNS3完全使用手册
切记，相关文件夹最好全部中文，要不会提示“can’t set up hyversion port 7200类似错误”GNS3 完全使用手册软件介绍：Cisco网络模拟器----GNS3 v0.6.1 all-in-one终端仿真程序-------SecureCRT V6.2.0.195GNS3 简介:GNS3是基于Dynamips的图形界面模拟器，可以为Cisco网络工程师、管理员、Cisco 证书考生提供近乎完美的实验环境。
GNS3 v0.6.1 all-in-one软件包包含了WinPCAP 4.0.2、Dynamips 0.2.8 RC2、Pemuwrapper 0.2.3、GNS3 0.6.1（注：不包含IOS）。
该软件提供了图形化的界面，用户可以之方便地搭建各种拓扑图，而且安装调试更加方便！GNS3项目是免费开源的自由的程序，适用于多种操作系统，包括Windows，Linux和MacOS X。
GNS3 v0.6.1现在发布，包括以下新功能和改善......用户可修改工作区大小；可以绘制矩形和椭圆；自动为接口名称创建标签；多重联线（不重叠）；快照功能；Windows平台版提供了物理网卡列表直接绑定功能；所有工作区可以导出为图片(JPEG,PNG...)；拓扑摘要面板增加“展开所有”和“缩小所有”功能(由beduev贡献)；注解、矩形和椭圆可以旋转；在Windows平台下，用户可以通过命令行加载指定的gns3.ini配置文件，例如：gns3.exe --configdir新增塞尔维亚语言此外，本版本修改了之前的很多bug。
至于虚拟PC模拟功能，不能在这个版本囊括。
作者表示已经找到了在Dynamips直接整合的办法，请耐心等待。
安装过程：安装过程相当简单，直接“NEXT”就可以了，如下图所示：到此，GNS3的安装已全部完成。
设置向导：安装完成后，打开GNS3软件，第一次打开GNS3，会出现设置向导，设置具体步骤如下：1、设置“Dynamips”：在设置向导界面中，选择“STEP1”，如下图所示：此时，进入到“Perferences”设置，习惯用中文的，可在“General”----“Language”处，选上“简体中文(cn)”。
GNS3,VPcs,wireshark安装与使用教程
GNS3，VPCS，wireshark的安装与使用教程1.准备工作（1）若原来安装过Dynamips和wincap（旧版本）的请先卸载。
（2）在任意盘下建立文件夹LAB，在该文件夹下建立3个子文件夹project， temp， ios，文件夹名字可以根据个人喜好改变，但一定要为英文。
（3）将已有的IOS及PIX的BIN文件拷到ios文件夹下（在GNS30.7版本中，模拟时无法识别RAR的文件，RAR文件必须解压为BIN文件，然后加载，GNS30.6中可以识别）。
2.开始安装组件全部安装。
3.安装完成启动GNS3，进入初始界面，选择第一个进入配置界面（第2次以及以后登录，在“编辑——首选项”中可打开）设定：在语言处选择自己合适的语言，project为拓扑图所在处，image为IOS文件所在文件夹。
然后选择左边的第二个Dynamips ；Executable path为dynmpis-wxp.Exe 的路径，选择你所安装的文件夹即可Working director为GNS3工作时，产生的临时文件所在目录Enable sparse memory feature 勾上，可以节约内存。
配置好后，点击Test，进行测试测试成功，基本配置完成。
4.加载IOS（点击：“编辑——IOS和Hypervisors”）;进入IOS配置界面选择合适的IOS配置并保存（IOS先以放入对应的文件夹）配置好后，选择路由器运行路由器当路由器成功运行后，准备计算Idle值(GNS3完全模拟路由器的内核，相当于真实路由，所以会大量消耗CPU和内存，计算Idle的值，是为了减少CPU空转的时间，提高利用率）在计算时，注意选择带*号的值，此为最优值，（在有多个带*的值中，选择数值最小的）在没有出现带*值时，可以多计算几次。
Idle的值只用计算一次，GNS3会自动记忆5.配置启动路由器的方式（telnet协议是核心，其他使用的工具全部为外壳）选择General中第二项Preconfigurated terminal commands 为选择登陆时使用的命令模式，可以选择telnet ,也可以选择putty（GNS30.6中没有这个功能，也没有登陆方式的选择，0.6中默认的是telnet，并没putty)*********不管选择什么登陆模式，都要点击后面使用Use,不然无法生效选择telnet模式********** 此处注意，选择telnet模式时，显示的start telnet %h %p可能无法启动终端，此时，将命令修改成telnet %h %p 即可登入，再次加入%d 无法启动选择putty模式Telnet启动Putty启动画面********* 一般不建议使用telnet方式登入（前面提到了，真正使用的方式为telnet，一般用有壳的软件 putty或SecureCRT下面介绍SecureCRT和GNS3的连接方法在terminal command中，修改成图中显示的样子，D:\LAB\SecureCRT\SecureCRT.exe为这个软件所在路径 /T是SecureCRT下的一个命令SecureCRT启动模式下面介绍GNS3中默认的抓包工具Wireshark（ethereal高级版本,使用ethereal一样）的使用1、安装时组建全选Wincap不用安装了，前面安装GNS3时已经安装安装完成后，在GNS3中进行设置配置完成后，建立基本的拓扑图选择Capture，Wireshar启动注意观察，在标题栏显示的是R1_to_R2，在一开始，可以选择抓包的方向然后再路由器R1中PING R2显示成功再观察Wireshark发现没有变化这是Wireshark和GNS3总存在的一个问题，wireshark无法做到抓包同步显示，这时关掉wireshark，在重复刚才的步骤，start capture 即可看到新内容图中可见，存在ICMP的包，，即抓包成功。
GNS3使用方式
1SPOTO实验环境概述1.1实验环境拓扑R1~R8 以及R88 拓扑SPOTO 全球培训●项目●人才 1SPOTO 全球 培训 ● 项目 ● 人才2R11~R77 拓扑1.2 实验环境操作1.机架地址：上海机架1：192.168.168.111上海机架2：192.168.168.1122.登陆方式：1)CMD窗口登录PC机”开始”------- ”运行”------- ”cmd”回车------- 输入”telnet 192.168.168.111”(192.168.168.112为另外一个机架的地址)。
2)使用SecureCRT双击桌面上SecureCRT的图标建立一个会话连接，协议使用telnet，hostname为192.168.168.111，端口号位23端口，点击连接。
SPOTO 全球培训●项目●人才 3SPOTO 全球 培训 ● 项目 ● 人才43. 机架的相关操作命令1) show line看到如图的16条TTY 线路即为我们要登录的16台路由器，我们做实验只要看这16条TTY 线路即可根据第一页中的拓扑图来看TTY ：1 ---- 8 表示 R1 --- R8 TTY ：9 ---- 16 表示R11 --- R882) 进入操作界面例如我们要进入到第一条线路，我们就在终端输入 r1，这时候会出现如下提示：是否要进入入一些初始化配置日志的界面？输入N （如果输入Y ，则会进入初始界面，要求你配置一些由系统要求你配置的东西）。
SPOTO 全球 培训 ● 项目 ● 人才5注：有可能此路由器被别人占用了，所以你登录不了，需要查看是否被别人占用使用命令show sessions （或是用who 查看），比如左图的TTY 1、2和9前面有一个” * ”符号，表示有人登陆这两条线路所在的路由器了，所以我们就不能登录了，我们只能登陆TTY 3 – 8和TTY 9—16这些线路所在的路由器了。

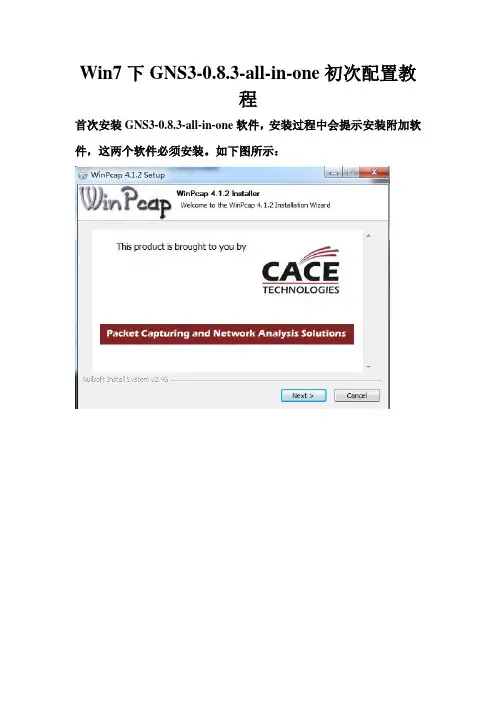

wiw7下GNS3-0.8.3-all-in-one初次配置教程
Win7下GNS3-0.8.3-all-in-one初次配置教
程
首次安装GNS3-0.8.3-all-in-one软件，安装过程中会提示安装附加软件，这两个软件必须安装。
如下图所示：
安装完GNS3-0.8.3-all-in-one软件后，就初次配置相关参数,如下图所示：
打开首选项，先把语言改为中文，然后Apply，再OK。
关掉GNS3，再重新打开GNS3，此时以变为中文。
使用GNS3软件，总的来说需要新建三个文件夹：
Experiment-------用来存放实验时产生的文件
IOS-Images-------用来存放IOS
temp---------用来存放所有的temp
打开首选项的一般—常规设置，按照下图所示
工程目录存放在Experiment文件夹里，
OS镜像存放在IOS-Images文件夹里，然后就OK。
打开Dynamips,把工作路径存放到temp文件夹里，OK！
夹里面，OK！！
打开Qemu,也把那个工作路径放到temp那个文件夹里。
OK！
然后就OK啦！回到主界面。
接着就配置那些IOS镜像，使GNS3的那些交换机能够模拟就好了。
打开GNS3的编辑—IOS和Hypervisors选项，如图所示，再配置IOS
镜像文件的位置在那个IOS-Images里，选中后保存，如下图所示：
刚打开GNS3时会出先如下：
一般写上工程名，如GNS3shiyan,工程目录会自动生成。
下面那两个保存的都要打上勾，等一下所有与这个实验有关的内同都会生成，且都会保存在Experiment文件夹里的GNS3shiyan文件夹里，且会生成如下文件：
这样就可以用了。
新版GNS3使用
当前使用的GNS3版本是1.3.11，配合IOU 1.3.11完成使用。
准备工具：GNS3 1.3.11和配套IOU文件；VM（虚拟机）安装步骤：1、安装GNS3，需要选择安装的选项：组件说明：①WinPCAP：抓包必须额度组件之一，建议安装，安装过的可忽略；②Wireshare：比较流行的抓包软件，可选，但是一般建议安装，安装过可忽略；③SolarWinds ··：可选安装，一个Wireshark的辅助分析工具；④Dynamips:一个用于模拟cisco路由器的工具，必须安装；⑤QEMU：模拟处理器的一个软件，安装可模拟ASA，PIX等设备；⑥VPCS：GNS3中模拟客户端的的工具，需安装；⑦GNS3：必须安装的核心组件；⑧Super Putty：GNS3自带的终端工具，可选。
接下来是修改安装路径，然后就可以马不停蹄的安装完毕，安装完成后，进行基本参数的配置。
安装IOU：打开VM，选择GNS3 对应版本的IOU开启VM后，输入用户名root,密码为cisco，进入查看IP地址，这是IOU 的IP，后续用来上传IOS（注意：按红框内标注的提示的格式打开链接）浏览器中输入http://x.x.x.x:8000/upload出现下图的情况，就可以选择IOS 上传了：之后可以在GNS3中与IOU实现”融合“，在GNS3中使用IOU设备，这样就不会那么消耗CPU了。
2、配置GNS3的基本参数：打开GNS3看到的界面有除了有之前老版本的Node Types、Topology、Conssole之外，还有一个Jungle newsfeed，这个让人很不爽：可以通过以下操作去掉：找到GNS3安装路径：找到static这个文件夹，里面有一个Jungle的网页文件，删除就好。
删除之后开启的GNS3如下图：3、GNS3中的设置：如图这样就完成了，现在可以尽情的使用：谢谢~~。
gns3连接securecrt方法
gns3连接securecrt方法GNS3是一款广泛使用的网络仿真软件，而SecureCRT是一款常用的远程登录工具。
将GNS3与SecureCRT相结合，可以方便地通过SecureCRT远程登录到GNS3模拟的网络设备。
下面将介绍如何使用SecureCRT连接GNS3。
首先，确保你已经安装并成功运行了GNS3和SecureCRT软件。
1. 打开GNS3软件并创建你的网络拓扑。
2. 在GNS3软件中，选择“Preferences”（偏好设置）。
3. 在“General”（一般）标签下，找到“Terminal settings”（终端设置）。
4. 在“Terminal”下拉菜单中，选择“Use a local program to connect to console”（使用本地程序连接到控制台）。
5. 在"Local terminal command"（本地终端命令）框中输入以下命令：```"C:\Program Files\VanDyke Software\SecureCRT\SecureCRT.exe" /T /N %d```请根据你的SecureCRT安装路径进行相应的修改。
6. 点击“OK”保存设置。
7. 在GNS3的主界面，选择所需的网络设备（例如路由器等），然后右键单击并选择“Console”（控制台）。
8. SecureCRT软件将会自动启动，并远程连接到GNS3中的设备。
通过上述步骤，你可以成功地使用SecureCRT连接到GNS3模拟的网络设备。
这样，你可以通过SecureCRT直接访问和管理这些设备，进行配置和故障排除等操作。
请注意，以上步骤可能因不同的操作系统和软件版本而有所差异。
如果遇到问题，请参考官方文档或寻求相关技术支持。
