轻钢龙骨隔墙
75轻钢龙骨隔墙规范
75轻钢龙骨隔墙规范75轻钢龙骨隔墙规范1. 一般规定：1.1. 确保施工前，所有相关材料及工具均已准备齐全，并按照设计要求进行检查确认。
1.2. 施工现场应保持整洁，安全，避免任何杂物对施工造成干扰。
1.3. 所有施工必须按照设计要求进行，确保质量和安全性。
2. 材料要求：2.1. 所使用的龙骨应符合国家相关标准，并且具有合格的质量证明。
2.2. 75轻钢龙骨的厚度应符合设计要求，通常为0.5mm至0.8mm之间。
2.3. 使用优质的轻质石膏板作为隔墙材料，其厚度应符合设计要求。
2.4. 使用专用的轻钢龙骨连接件，确保连接稳定、牢固。
3. 施工步骤：3.1. 根据设计要求，确定轻钢龙骨的位置和尺寸。
3.2. 使用合适的钢龙骨连接件将龙骨固定在地面和天花板上。
3.3. 安装交叉龙骨，通常为600mm或者其他设计要求的间距。
3.4. 使用铁丝或专用的联接件将石膏板固定在龙骨上。
3.5. 确保石膏板的表面平整，没有明显凹凸。
3.6. 在龙骨与石膏板之间的连接处进行打磨处理，确保表面平整。
3.7. 安装门窗洞口，使用合适的钢龙骨连接件固定。
4. 施工质量控制：4.1. 对轻钢龙骨的固定点和连接点进行检查，确保牢固。
4.2. 对隔墙的垂直度和水平度进行检测，确保符合设计要求。
4.3. 确保石膏板安装牢固，没有松动或裂缝。
4.4. 检查墙面表面的平整度，确保符合设计要求。
4.5. 检查门窗洞口的尺寸和位置，确保符合设计要求。
5. 安全注意事项：5.1. 在施工过程中，必须遵守相关安全操作规程，佩戴必要的个人防护设备。
5.2. 不得在轻钢龙骨上临时搭建或吊装重物。
5.3. 在施工现场设置明显的警示标识，避免他人误入工地。
5.4. 施工过程中严禁在无防护措施的情况下从事高空作业。
总结：以上是针对75轻钢龙骨隔墙的施工规范的基本要求，施工前应详细了解设计要求，并通过合格的施工队伍进行施工。
遵守施工规范可以保证施工质量和施工安全，最终得到满意的隔墙效果。
轻钢龙骨隔墙规范
轻钢龙骨隔墙规范
轻钢龙骨隔墙是一种新型的建筑隔墙系统，它主要由轻钢龙骨钢架框架和墙体板材组成。
为了使隔墙结构更加坚固耐用，防止破坏，标准对其规范也有一定要求。
一、轻钢龙骨隔墙钢架框架的结构
1、轻钢龙骨钢架框架的构造应严格按照相关设计要求组装，并应符合有关的能力要求。
2、轻钢龙骨钢架框架的联接件应采用铆钉、螺栓或焊接等方式，其焊接应符合国家标准的要求，螺栓的螺纹和螺帽的外形应符合有关国家标准的要求。
3、轻钢龙骨钢架框架的厚度必须满足相关设计要求，并应具有足够的坚固性、稳定性和耐久性。
二、墙体板材的要求
1、墙体板材的厚度应满足相关设计要求，其厚度不低于20mm。
2、墙体板材的型号应坚固耐用，具有良好的防水性能和耐侯性能，因此应选用抗水性和耐热性良好的高强度墙板材料。
3、墙体板材的表面应光滑，并应涂有防水防火层。
4、墙板材料上的裂缝和缺口应应有效补强，以避免破坏。
三、施工技术要求
1、拼装轻钢龙骨钢架框架时，应确保拼装精度，各连接部位不得松动。
2、墙体板材的安装顺序应按顺序进行，将板材紧凑地压在轻钢
龙骨架框架上。
3、安装完成后，应检查轻钢龙骨隔墙的整体状况，以确保其整体稳定。
4、在完成轻钢龙骨隔墙安装后，还需要进行防水处理，以保证它的密封性和防止潮湿。
综上所述，轻钢龙骨隔墙的规范是比较重要的，如果不按照规范施工，将会造成一定的安全隐患，影响建筑物的使用效益。
因此，施工单位在施工过程中一定要严格按照规范进行施工，确保轻钢龙骨隔墙的安全性和耐久性。
轻钢龙骨隔墙施工规范
轻钢龙骨隔墙施工时应避免交叉作业，防止高空坠物和物体打击事故 的发生。 施工前应对工人进行安全教育培训，提高工人的安全意识和操作技 能。
其他材料：根据设计要求，可能需要准备一些特殊的装饰材料或功 能材料，如隔音材料、防火材料等。
施工工具准备
测量工具：用于测量和定位隔墙的位置和尺寸 切割工具：用于切割轻钢龙骨和连接件 钻孔工具：用于在墙面上钻孔，以便安装龙骨和连接件 紧固工具：用于拧紧连接件，确保隔墙牢固稳定
施工前检查
检查施工现场是 否具备安全条件
保证隔墙的隔音效果
轻钢龙骨隔墙应采 用双层石膏板，中 间应填充隔音材料
石膏板应采用隔音 纸面石膏板，并应 符合相关标准
轻钢龙骨隔墙的缝 隙应采用密封材料 进行密封处理
轻钢龙骨隔墙的施 工应符合相关规范 和标准，确保隔音 效果达到要求
保证隔墙的防火性能
轻钢龙骨隔墙应采用不燃材料进行填充 隔墙的表面应采用不燃材料进行装饰 隔墙应具备有效的防火分隔作用 隔墙应满足消防验收要求
保证隔墙的平整度和垂直度
轻钢龙骨隔墙的平整度要求：表面平整度应小于等于3mm/2m，整体平面度应小于等于 5mm/2m
轻钢龙骨隔墙的垂直度要求：垂直度应小于等于3mm/2m，以保证隔墙的稳定性和承重能力
施工时应注意控制龙骨的间距和位置，确保安装牢固，避免出现晃动或倾斜现象
施工完成后应进行质量检测，对不合格的部分进行整改或返工，确保隔墙的平整度和垂直度符合 规范要求
轻钢龙骨隔墙施工时，应使用水平尺或激光水平仪等工具，确保龙骨的平直度和垂直度符合设计 要求。
在安装龙骨时，应使用专用连接件，确保龙骨与主体结构的连接牢固可靠。
在固定龙骨时，应使用膨胀螺丝等紧固件，确保龙骨的稳定性。

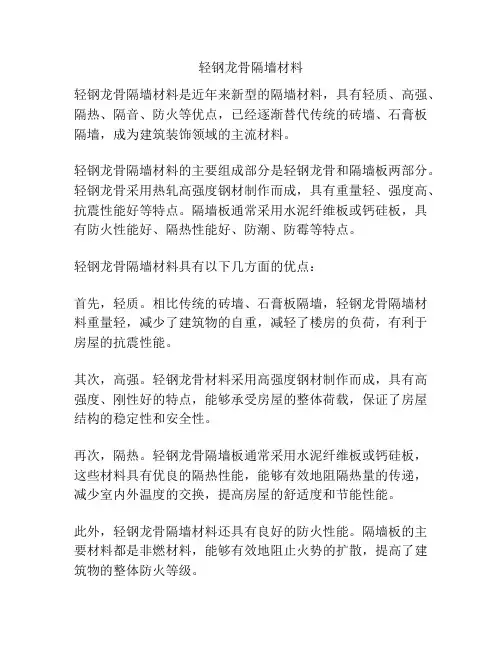

轻钢龙骨隔墙材料
轻钢龙骨隔墙材料轻钢龙骨隔墙材料是近年来新型的隔墙材料，具有轻质、高强、隔热、隔音、防火等优点，已经逐渐替代传统的砖墙、石膏板隔墙，成为建筑装饰领域的主流材料。
轻钢龙骨隔墙材料的主要组成部分是轻钢龙骨和隔墙板两部分。
轻钢龙骨采用热轧高强度钢材制作而成，具有重量轻、强度高、抗震性能好等特点。
隔墙板通常采用水泥纤维板或钙硅板，具有防火性能好、隔热性能好、防潮、防霉等特点。
轻钢龙骨隔墙材料具有以下几方面的优点：首先，轻质。
相比传统的砖墙、石膏板隔墙，轻钢龙骨隔墙材料重量轻，减少了建筑物的自重，减轻了楼房的负荷，有利于房屋的抗震性能。
其次，高强。
轻钢龙骨材料采用高强度钢材制作而成，具有高强度、刚性好的特点，能够承受房屋的整体荷载，保证了房屋结构的稳定性和安全性。
再次，隔热。
轻钢龙骨隔墙板通常采用水泥纤维板或钙硅板，这些材料具有优良的隔热性能，能够有效地阻隔热量的传递，减少室内外温度的交换，提高房屋的舒适度和节能性能。
此外，轻钢龙骨隔墙材料还具有良好的防火性能。
隔墙板的主要材料都是非燃材料，能够有效地阻止火势的扩散，提高了建筑物的整体防火等级。
最后，轻钢龙骨隔墙材料还具有良好的隔音性能。
轻钢龙骨结构具有一定的弯曲变形能力，能够有效地吸收和减低声音的传播，提高了房屋的隔音效果，减少了室内外噪音的干扰。
轻钢龙骨隔墙材料的应用范围广泛，适用于住宅、商业、办公等多种类型的建筑。
它不仅具备良好的隔热、隔音、防火性能，还具有施工简便、绿色环保等优点，对于现代建筑的发展具有积极的促进作用。
综上所述，轻钢龙骨隔墙材料是一种优良的隔墙材料，具有轻质、高强、隔热、隔音、防火等优点，已经成为建筑装饰行业的主流材料。
它的广泛应用将推动建筑行业的发展，提高建筑物的品质和舒适度。

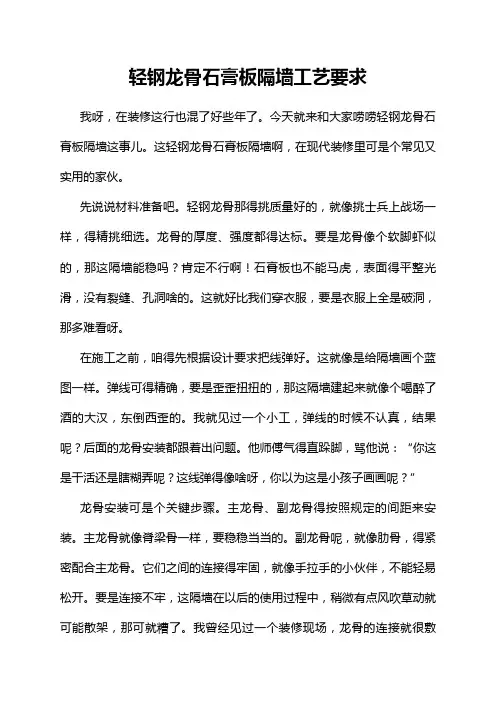

轻钢龙骨石膏板隔墙工艺要求
轻钢龙骨石膏板隔墙工艺要求我呀，在装修这行也混了好些年了。
今天就来和大家唠唠轻钢龙骨石膏板隔墙这事儿。
这轻钢龙骨石膏板隔墙啊，在现代装修里可是个常见又实用的家伙。
先说说材料准备吧。
轻钢龙骨那得挑质量好的，就像挑士兵上战场一样，得精挑细选。
龙骨的厚度、强度都得达标。
要是龙骨像个软脚虾似的，那这隔墙能稳吗？肯定不行啊！石膏板也不能马虎，表面得平整光滑，没有裂缝、孔洞啥的。
这就好比我们穿衣服，要是衣服上全是破洞，那多难看呀。
在施工之前，咱得先根据设计要求把线弹好。
这就像是给隔墙画个蓝图一样。
弹线可得精确，要是歪歪扭扭的，那这隔墙建起来就像个喝醉了酒的大汉，东倒西歪的。
我就见过一个小工，弹线的时候不认真，结果呢？后面的龙骨安装都跟着出问题。
他师傅气得直跺脚，骂他说：“你这是干活还是瞎糊弄呢？这线弹得像啥呀，你以为这是小孩子画画呢？”龙骨安装可是个关键步骤。
主龙骨、副龙骨得按照规定的间距来安装。
主龙骨就像脊梁骨一样，要稳稳当当的。
副龙骨呢，就像肋骨，得紧密配合主龙骨。
它们之间的连接得牢固，就像手拉手的小伙伴，不能轻易松开。
要是连接不牢，这隔墙在以后的使用过程中，稍微有点风吹草动就可能散架，那可就糟了。
我曾经见过一个装修现场，龙骨的连接就很敷衍，我就问那个工人：“你这样弄，你觉得这隔墙能撑多久？你这不是坑业主吗？”那工人还不以为然，真是让人无语。
说到石膏板的安装，这也是个技术活。
石膏板要错缝安装，这就像砌砖一样，你要是不错缝，那受力就不均匀了。
好比一群人站成一排推东西，如果都站在一条线上，力量就集中在那一点，很容易出问题。
而错缝就像大家分散开站，力量就分散开了，能承受的压力就更大。
在固定石膏板的时候，螺丝钉不能打得太深也不能太浅。
太深了，可能就把石膏板打穿了，这就像在衣服上扎个大洞一样，多难看呀。
太浅了，又固定不牢，石膏板可能会松动，那这隔墙就会发出嘎吱嘎吱的声音，像个病恹恹的老人。
还有啊，隔墙里的一些细节处理也不能忽视。
轻钢龙骨隔墙验收标准
轻钢龙骨隔墙验收标准轻钢龙骨隔墙是建筑工程中常见的一种隔墙结构，它具有重量轻、施工方便、隔音隔热效果好等优点，因此在现代建筑中得到了广泛应用。
为了确保轻钢龙骨隔墙的质量和安全性，进行验收是非常重要的环节。
本文将介绍轻钢龙骨隔墙验收的标准和要点，以便相关人员在施工验收过程中能够准确评估隔墙的质量。
首先，对轻钢龙骨隔墙的验收需要从材料的合格性开始。
轻钢龙骨的材料应符合国家相关标准，表面不得有明显的损坏和变形，连接件应完好无损。
隔墙用的石膏板应平整、无裂缝，边缘应整齐，无明显破损。
此外，隔墙用的填充隔音材料也应符合相关标准，保证隔墙的隔音效果。
其次，验收时需要对轻钢龙骨隔墙的安装质量进行检查。
龙骨的安装应符合设计要求，连接牢固，位置准确，垂直度和水平度达标。
龙骨连接处应采用专用的连接件，连接牢固可靠。
安装石膏板时，应保证板与龙骨之间无空鼓、脱落现象，板与板之间的接缝应紧密平整。
隔墙的表面处理也是验收的重点之一。
石膏板的表面应平整、无明显凹凸不平和开裂现象，边缘应整齐。
墙面的涂料应均匀、无刷痕、色泽一致，无漏刷、漏涂现象。
另外，隔墙的功能性能也需要进行检验。
在施工验收时，应对隔墙进行声学性能测试，确保其隔音效果符合设计要求。
同时，还应对隔墙进行抗拉、抗压等力学性能测试，以确保其结构稳固、安全可靠。
最后，验收过程中还需要对隔墙的防火性能进行检查。
轻钢龙骨隔墙应具有一定的防火性能，能够在一定时间内阻止火势蔓延。
验收时应对隔墙进行防火性能测试，确保其符合国家相关标准和设计要求。
总之，轻钢龙骨隔墙的验收是保证隔墙质量和使用安全的重要环节。
通过对材料、安装质量、表面处理、功能性能和防火性能的全面检查，可以确保隔墙符合设计要求，达到预期的使用效果。
希望本文介绍的验收标准和要点能够对相关人员在实际工程中有所帮助，确保轻钢龙骨隔墙的质量和安全性。
轻钢龙骨隔墙验收标准
轻钢龙骨隔墙验收标准轻钢龙骨隔墙验收标准一、前言轻钢龙骨隔墙作为一种常见的隔断墙体结构，广泛应用于建筑领域。
为了确保施工质量，保证轻钢龙骨隔墙的安全可靠性和使用寿命，需要进行验收工作。
本文将介绍轻钢龙骨隔墙验收的相关标准和要求。
二、验收前准备1. 验收前应对轻钢龙骨隔墙进行全面检查，确保其符合设计要求和施工规范。
2. 确认轻钢龙骨隔墙的施工单位具备相应的资质和施工经验。
3. 验收前应准备好验收记录表和相关的测量工具。
三、验收内容1. 轻钢龙骨的安装（1）检查轻钢龙骨的型号、规格和材质是否符合设计要求。
（2）检查轻钢龙骨的安装是否牢固，连接件是否完好。
（3）测量轻钢龙骨的垂直度和水平度，允许偏差范围应符合国家标准。
2. 隔墙板材的安装（1）检查隔墙板材的规格、材质和表面质量是否符合设计要求。
（2）检查隔墙板材的固定方式和连接件是否正确使用。
（3）测量隔墙板材的尺寸和垂直度，允许偏差范围应符合国家标准。
3. 隔墙板材与轻钢龙骨的连接（1）检查隔墙板材与轻钢龙骨之间的连接是否牢固，无松动现象。
（2）检查连接件的使用是否符合设计要求。
（3）检查连接件的数量和位置是否满足施工图纸要求。
4. 隔墙板材与地面、顶部的连接（1）检查隔墙板材与地面、顶部的连接是否紧密，无空隙。
（2）检查连接件的使用是否符合设计要求。
（3）检查连接件的数量和位置是否满足施工图纸要求。
5. 隔墙板材的表面处理（1）检查隔墙板材表面处理是否平整，无明显破损和划痕。
（2）检查隔墙板材的涂料、涂层等装饰层是否均匀、牢固。
6. 隔墙板材的防火性能（1）检查隔墙板材是否符合防火要求，如防火等级、防火性能等。
（2）检查隔墙板材周边是否设置了防火封堵材料。
四、验收结果判定1. 轻钢龙骨隔墙经过验收后，若符合以上标准和要求，则判定为合格。
2. 若轻钢龙骨隔墙在验收中存在不符合标准和要求的情况，应指出具体问题，并要求施工单位进行整改。
3. 对于整改后的轻钢龙骨隔墙，应重新进行验收，直到满足验收标准为止。
轻钢龙骨隔墙
轻钢龙骨隔墙轻钢龙骨隔墙，是一种常见的装修材料，被广泛应用于办公室、商业空间、家庭等各类建筑环境中。
该类型隔墙以轻钢龙骨为主要骨架，再结合石膏板等材料进行填充，具备较好的隔音、隔热和防火性能，同时安装简便、造价相对较低，因而备受青睐。
轻钢龙骨隔墙的骨架由轻钢龙骨和连接件组成，轻钢龙骨制作工艺精湛，稳定性较高。
它选用优质钢材制造，经过冷弯成型、自动焊接等工艺加工而成。
这种轻型的骨架能够减轻楼板的自重，对建筑结构有良好的适应性。
同时，轻钢龙骨的制作工艺相比传统的木龙骨更环保，绿色低碳，符合现代人对建筑材料的要求。
轻钢龙骨隔墙的填充材料主要是石膏板。
石膏板材质轻巧，不含有害物质，易加工，且具备较好的防火性能。
它可以根据工程需要做到离墙面、顶面平整，不会出现干墙收缩、变形、开裂等问题。
此外，石膏板还可以根据设计要求进行彩绘和装饰，满足装修效果的要求。
轻钢龙骨隔墙隔音效果良好，能有效隔绝外界噪音。
研究表明，采用轻钢龙骨隔墙的房间在隔音性能方面比传统砖墙有明显优势。
这是因为轻钢龙骨具备较好的弹性和刚性，能够减少声波的共振和传导。
另外，填充材料石膏板本身的结构也具备一定的隔音效果。
因此，通过合理选择适用的隔音材料和封边处理措施，轻钢龙骨隔墙的隔音效果可以得到进一步提升。
轻钢龙骨隔墙还具备良好的防火性能。
轻钢龙骨采用钢材制作，能够有效提高隔墙的抗火能力。
而石膏板本身是一种不可燃的材料，能够阻止火焰的扩散。
此外，石膏板的主要成分是石膏，在遇到高温时会蒸发释放水蒸气，起到一定的隔热作用。
这些特性使得轻钢龙骨隔墙成为火灾风险较高场所的理想选择。
总的来说，轻钢龙骨隔墙以其良好的隔音、隔热和防火性能，在建筑装修领域得到广泛应用。
它的骨架采用轻钢龙骨，填充材料为石膏板，通过它们的合理组合和处理，能够满足人们对建筑环境的要求，提供一个舒适、安全、环保的居住和工作空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙骨用￠10 胀栓固定在导墙上，间距为 600mm，先将 C20 细石混凝土地枕带施工完毕，强度达到 10MPa 以上，
方可进行轻钢龙骨的安装。
2.2.6 竖龙骨的安装
1)按照沿顶、地龙骨固定方式把边框龙骨固定在侧墙或柱上。靠侧墙（柱）100mm 处应增设一根竖龙骨，石膏板
固定时与该竖龙骨连接，不与边框龙骨固定，以避免结构伸缩产生裂缝。
2.2.14 安装另一侧第一层石膏板：安装方法同上
2.2.15 安装一侧第二层石膏板：安装方法同上，第二层石膏板必须与同侧第一层石膏板的板缝错开。
2.2.16 安装另一侧第二层石膏板：安装方法同上，第二层石膏板必须与同侧第一层石膏板的板缝错开。
2.2.17 安装一侧第三层石膏板：安装方法同上， 第三层石膏板必须与第二层石膏板的板缝错开排列, 石膏板之
2
用带水准仪靠尺和塞尺检查
4
阴阳角方正
2
用直角检测尺检查
隔墙之间交叉处节点方案（龙骨间距 600 为例）:
当隔墙之间交叉呈转角形时,如附图(1);
当隔墙之间交叉呈“T”形时,如附图(2);
当隔墙之间交叉呈十字交叉形时,如附图(3);
项目（专业） 技术负责人
交底人
接受人
技术交底记录
工程名称
铂悦府小区售楼处、样板间装饰工程
施工单位
烟建集团有限公司
交底部位
隔墙
工序名称
轻钢龙骨石膏板隔墙
交底提要： 轻钢龙骨石膏板隔墙质量要求
交底内容: 刀把型封板；隔墙下端的纸面石膏板不应直接与地面接确，应留有 10mm 缝隙,石膏板与结构墙应留有 3mm 缝隙，
石膏板应离地面 20～30mm 缝隙，可用密封胶嵌实。安装第一层石膏板时，在两块石膏板接头处加横撑龙骨。
将纸面石膏板固定在竖龙骨上，自攻螺丝要沉入板材表面 0.5-1mm，不可损坏纸面，内层板钉距板边小于等于
200mm，板中小于等于 300mm，自攻钉距石膏板边距离为 10-15mm，从中间向两端钉牢。门窗四角部分应采用刀
项目（专业） 技术负责人
交底人
接受人
技术交底记录
工程名称
铂悦府小区售楼处、样板间装饰工程
施工单位
交底部位
隔墙
工序名称
交底提要： 轻钢龙骨石膏板隔墙质量要求
交底内容:
烟建集团有限公司 轻钢龙骨石膏板隔墙
2.2.19 阳角处理 1）、将金属护角按所需长度切断，用调制好的填缝料将粘接并固定在阳角部位。 2）、在护角表面抹一层填缝料将金属护角完全埋入膏中，使其不外露，所涂抹填缝料面层宽度比护角两边各宽 约 200-220mm。 3）、待完全干燥后，用细砂纸打磨平整。 2.2.20 阴角处理 1）、先将阴角部位用调制好的填缝料将其填满，然后将纸带向内折成 90º 贴于阴角处用抹灰刀压实。 2）、用阴角抹子在纸带上涂抹填缝料，最终宽度为 200mm～220mm 。 3）、待完全干燥后，用细砂纸或打磨器打磨平整。
项目（专业） 技术负责人
交底人
接受人
技术交底记录
工程名称
铂悦府小区售楼处、样板间装饰工程
施工单位
烟建集团有限公司
交底部位
隔墙
工序名称
轻钢龙骨石膏板隔墙
交底提要： 轻钢龙骨石膏板隔墙质量要求
交底内容:
2.2.4 本工程轻钢龙骨隔墙门框和宽度大于 600mm 的洞口采用钢骨架加固方案，钢架采用方钢龙骨，75 隔墙龙
骨采用 70*50 方管、100 隔墙龙骨采用 100*50 方管、气体消防墙体 150 龙骨采用 70*50 方管并焊，具体要求见
附图？，施工要点如下：
1）施工工序：墙体骨架位置线→验线→钢骨架加工、后置埋件加工→方管后置埋件固定（膨胀螺栓或螺柱焊）
→门边（洞边）一侧方钢骨架安装→调整方管位置和垂直度→符合要求后临时固定（点焊或用木楔子临时固定）
→调整方管位置和垂直度→方管下埋件与钢管焊接固定→方管上固定（与角铁焊接）→安装门边（洞边）另一
侧方钢骨架（工序同上）→安装横撑方管（门边或洞口四周）→安装斜支撑（门洞两侧钢架有要求）→焊缝和
破损处补刷防锈漆→工序验收→轻钢龙骨隔墙龙骨施工
2）方管的加工考虑焊缝厚度按照实际测量长度扣除 10mm 作为上下焊缝预留量。
2.2.5 固定沿顶、沿地龙骨：
1)与钢结构连接：沿弹线位置采用螺柱穿透焊，将边骨固定钢结构上，固定点间距 600mm，龙骨端头小于等于
50mm。
2)与混凝土结构连接：采用￠8 胀栓将沿顶、地龙骨沿弹线位置与混凝土结构连接，固定点间距为 600mm，端头
Hale Waihona Puke 小于等于 50mm。3)对有防水要求的墙体（施工区域仅有二层厨房）：在墙位处浇筑一道高出地面完成面 120mm 高混凝土导墙，地
石膏板应竖向铺设，长边（即包封边）接缝应落在竖龙骨上。龙骨两侧的石膏板及龙骨一侧的内外两层石
膏板应错缝排列，接缝不得落在同一根龙骨上。 石膏板宜使用整板。如需对接时，应紧靠，但不得强压就位。
安装防火墙石膏板时，石膏板不得固定在沿顶、沿地龙骨上，应另设横撑龙骨加以固定。
2.2.13 安装岩棉板：在石膏板安装完毕一侧后，开始安装岩棉。要求密实接缝严密。
4)当隔墙高度超过石膏板长度时，必须在石膏板横向接缝处增设横撑龙骨（或接缝固定铁片）。横撑龙骨增设位
项目（专业） 技术负责人
交底人
接受人
技术交底记录
工程名称
铂悦府小区售楼处、样板间装饰工程
施工单位
烟建集团有限公司
交底部位
隔墙
工序名称
轻钢龙骨石膏板隔墙
交底提要： 轻钢龙骨石膏板隔墙质量要求
交底内容: 置为距沿地龙骨 3 米出一根；距沿顶龙骨 3 米处一根。保证石膏板横缝位置有横撑龙骨（或接缝固定铁片）加 以固定，封第二层或第三层石膏板时在上一层石膏板表面下一层石膏板接缝处增加铁片保证石膏板接缝强度。 2.2.7 门或设备穿越等洞口制作（指普通门和宽度小于 600mm 的设备穿墙孔洞，防火门门洞和宽度大于 600mm 的 设备穿墙孔洞加强参见附图） 1）沿地龙骨在门洞位置断开。 2）在门洞口两侧竖向边框 150mm 处增设加强竖龙骨。门边龙骨内加 50*70 木龙骨加强，同时也便于门框固定。 3）门洞口上樘用横龙骨制作，开口向上。上樘与沿顶龙骨之间插入竖龙骨，其间距与隔墙的其它竖龙骨保持一 致。用同样方法制作设备管，风管等部位的加强制作。 2.2.8 墙面附加设备的安装加固：根据设计要求，隔墙中设置有电源开关插座、配电箱等小型或轻型设备末端时 应按要求预装水平龙骨及加固固定构件。消防栓、挂墙卫生洁具必须按照设备安装的图纸要求另行安装独立钢 支架，钢支架上下固定在结构地面和顶板上，固定方法参见门框洞口钢骨架的与结构面固定方法（见附图），严 禁消防栓、挂墙卫生洁具等重末端设备直接安装在轻钢龙骨隔墙上。 2.2.9 龙骨调整：按要求用铅锤或靠尺校正竖龙骨垂直度，并按设计要求调整竖龙骨中心距（为 300 用于厨房、 600 ㎜）。 2.2.10 机电管线安装：机电施工单位按照图纸施工墙体暗装管线和线盒，机电施工单位必须采用开孔器对龙骨 进行开孔，严禁随意施工破坏已经施工完毕的龙骨。并且按照装饰龙骨安装的要求把各种管线和线盒加固固定 好（涉及到具体的节点详见深化图纸）。为保证施工质量，待机电安装完后再次用铅锤或靠尺校正竖龙骨垂直度 和龙骨中心距。 2.2.11 龙骨隐蔽验收：隔墙龙骨安装完后，由施工单位自检合格后上报总包和监理公司进行整体中间验收并作 好隐蔽验收记录。 1)龙骨是否有扭曲变形，是否有影响外观质量的瑕疵； 2)沿顶、沿地龙骨之间是否预留变形空间； 3)管线是否有凸出外露，管线安装是否合理美观； 4)龙骨允许偏差及检验方法
3）后置埋件钢管下为钢板、上部与结构连接为 50*50 角钢，方管和上下后置埋件采用满焊连接，详见附图？。
如果钢管上口遇到钢结构，则采用螺柱穿透焊与钢结构连接，不允许出现与钢结构直接焊接的情况。
4）由于焊接可能出现工艺变形，门洞和设备留洞可以按照设计要求每边增加 5mm 左右余量，以保证焊接后门洞
或设备留洞的尺寸符合要求。
5）方管安装的垂直度，主要是封石膏板面必须保证不能超出轻钢龙骨面，防止在封石膏板时出现空隙或不实的
情况。
6）对于 150mm 宽墙体龙骨钢架采用两根 70mm 钢龙骨并焊，焊接要求双面对称焊，间距 500mm 焊缝长度 50mm。
焊接时防止钢管变形可以采用在地面焊接好再安装的方法。
7）钢架焊接完成后对焊缝清理，清理后补刷两道防锈漆，对于方管上防锈漆损坏的部位必须补刷两道防锈漆。
技术交底记录
工程名称
铂悦府小区售楼处、样板间装饰工程
施工单位
交底部位
交底提要： 轻钢龙骨石膏板隔墙质量要求
隔墙
工序名称
烟建集团有限公司 轻钢龙骨石膏板隔墙
交底内容: 一、施工准备 1、结构验收合格，隔墙、门洞位置、预留洞口放线完成，室内 1000mm 水平线放线完成，验线合格； 2、轻钢龙骨隔墙施工所需材料和施工机具设备进场，验收合格，所有的材料必须有材料检测报告、合格证； 3、现场临时用电按照要求布设，验收合格，现场活动架子或脚手架验收合格后，方可进行隔墙施工； 4、项目部根据施工组织设计和施工方案要求，进行施工技术、质量和安全交底，交底经过施工班组的签认； 5、安装现场应保持通风且清洁干燥，地面不得有积水、油污等，电气设备末端等半成品必须做好半成品和成品 保护措施； 6、大面积施工前先做好样板间，经有关质量部门检查鉴定合格后，方可组织班组进行大面积施工，施工样板部 位裙房 4 层南侧 DFU 机组隔墙； 7、石膏板的搬运、存放、安装应采取相应措施，防止受潮、变形、板面损坏及边角磕碰。板面严重凹凸不平、 边角不整，龙骨锈蚀扭曲的禁止使用 8、轻钢龙骨石膏板隔墙与主体钢结构连接采用螺柱焊接方式，螺柱焊接采用 M8 短周期外螺纹螺柱，施工焊接 前钢结构表面应做清洁处理，焊接完毕后，修补钢结构表面防腐涂料及防火涂料。 9、主要机具包括： 电锯、螺锯、手枪钻、冲击电锤、电焊机、砂轮切割机、拉铆枪、铁锤、钳子、螺丝刀、多用刀、小线、墨斗、 吊坠、检测尺、水平管、2m 靠尺、水平钢尺等。 二、轻钢龙骨普通石膏板隔墙工程施工工艺 2.1 工艺流程 施工准备→测量放线→验线→安装门框和洞口钢骨架加强龙骨→安装天地龙骨（采用螺栓与地面固定或螺柱穿 透焊）→安装竖龙骨→机电管线安装→隐蔽工程验收→安装一侧第一层石膏板→安装岩棉→安装另一侧第一层 石膏板→安装一侧第二层石膏板→安装另一侧第二层石膏板→安装一侧第三层石膏板（如果有）→安装另一侧 第三层石膏板（如果有）→板缝处理→工序验收 2.2 施工工艺要点 2.2.1 施工准备：将作业的轻钢龙骨、石膏板等材料准备就绪，施工机具准备到位，工人通过施工培训并且合格， 施工部位的主体和已做隔墙、钢结构的防火涂料通过验收并且合格，深化设计图纸通过审批； 2.2.2 测量放线：按照图纸设计要求确定墙体位置，用墨斗在地面弹出墙位宽度控制线，并将线引至侧墙及顶 棚，同时标出门洞口位置；在隔墙与上、下及两边基体的相接处，应按龙骨的宽度弹线。弹线清楚，位置准确。 按设计要求，结合罩面板的长、宽分档，以确定竖向龙骨、横撑及附加龙骨的位置。 2.2.3 验线：由总包装饰部、质量部会同监理公司按照图纸要求和规范要求进行验线，墙体线验收合格后方可隔 墙施工。
