使用超低频高压发生器进行电缆的超低频耐压试验方法

使用超低频高压发生器进行电缆的超低频耐压试验方法

使用超低频高压发生器进行电缆的超低频耐压试验方法超低频高压发生器是一种特殊的高压设备,主要用于进行电缆的超低频耐压试验。

本文将介绍使用超低频高压发生器进行电缆超低频耐压试验的方法。

一、试验前准备1.确定试验电压和试验时间:根据电缆的规格和要求,确定试验时的最高电压和试验时间。

2.超低频高压发生器的选择:选择适合试验要求的超低频高压发生器,确保其输出电压和电频范围符合试验需要。

3.高压绝缘子的选择:根据试验电压确定高压绝缘子的介质强度和放电电极间距。

4.高压导线的选择:选择符合试验要求的高压导线,并按照要求连接到超低频高压发生器和试验样品上。

二、试验步骤1.连接电缆样品:将试验样品的两端连接到超低频高压发生器的输出端和地端。

确保连接牢固可靠,避免电弧和漏电等情况。

2.设置试验参数:根据试验要求,调整超低频高压发生器的电压和电频设置。

确保电压和电频符合试验要求,且工作状态稳定。

3.开始试验:打开超低频高压发生器电源,开始进行试验。

在试验过程中,持续观察试验样品的电弧、放电和绝缘状况,确保试验进行正常。

4.记录试验数据:在试验过程中,及时记录试验样品的电压、放电情况和试验时间等数据。

并与试验要求进行对比和分析。

5.终止试验:在试验时间到达或达到试验目标后,关闭超低频高压发生器电源,终止试验。

断开试验样品和超低频高压发生器的连接,确保安全。

三、试验注意事项1.安全操作:在进行超低频高压发生器试验时,必须遵循相关的安全操作规程,确保人员和设备的安全。

2.试验环境:试验环境应保持干燥、通风,并避免发生电磁干扰和其他干扰。

3.试验标准:根据相关的国家标准或行业标准,进行试验,并按照标准要求进行数据记录和分析。

4.试验样品:试验样品应符合相关标准要求,并在试验前进行预处理,确保样品的状态正常。

5.试验检查:在试验前、进行和结束时,必须检查试验样品、连接线和高压设备的状态,确保试验进行正常。

使用超低频高压发生器进行电缆的超低频耐压试验,可以有效检测电缆在超低频下的绝缘性能和耐压能力,为电缆的品质和可靠性提供保障。

VLF超低频发生器测量高压发电机操作指南(2019版)

VLF超低频发生器测量高压发电机操作指南(2019版)

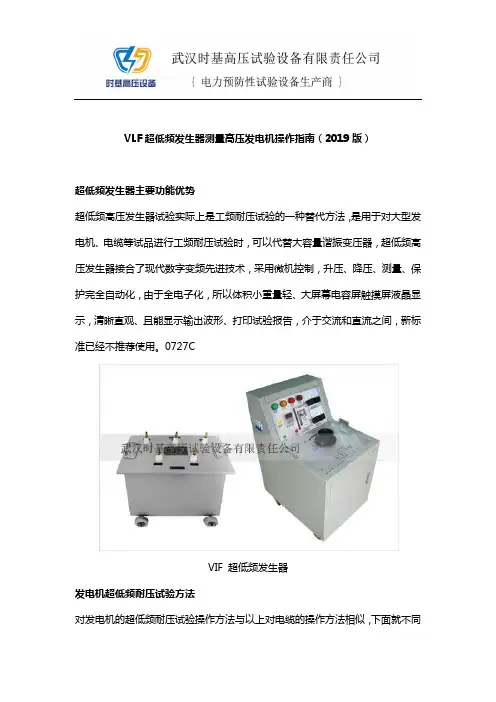

VLF超低频发生器测量高压发电机操作指南(2019版)超低频发生器主要功能优势超低频高压发生器试验实际上是工频耐压试验的一种替代方法,是用于对大型发电机、电缆等试品进行工频耐压试验时,可以代替大容量谐振变压器,超低频高压发生器接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,由于全电子化,所以体积小重量轻、大屏幕电容屏触摸屏液晶显示,清晰直观、且能显示输出波形、打印试验报告,介于交流和直流之间,新标准已经不推荐使用。

0727CVIF 超低频发生器发电机超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似,下面就不同的地方作重点补充说明。

(1)试验时应分相进行,被试相加压,非被试相短接接地,如下图所示,按照有关规程的要求,试验电压峰值可按如下公式确定:Umax=√2βKU0其中:Umax :为0.1Hz试验电压的峰值(KV)β:0.1Hz与80Hz电压的等效系数,按我国规程的要求,取1.2K:通常取1.3∽1.5 一般情况下1.5UO :发电机定子绕组额定电压(KV)例如:额定电压为13.8KV的发电机,超低频的试验电压峰值计算方法为:Umax=√2×1.2×1.5×13.8≈35.1(KV)。

(2)试验时间按有关规程进行接线方式发电机定子超低频接线方式超低频发生器根据电压等级和容量分为一体式和分体式,容量大于15K为分体式设计,上图是处采用两组升压器串联测试,一项接入超低频的输输出端,其它不用测试相短接接地即可。

试验过程中有下列现象应停机检查在耐压过程中,若无异常声响、气味、冒烟以及数据显示不稳定等现象,应立即停机查明原因,为了更好地了解绝缘情况,应尽可能全面监视绝缘的表面状态,特别是空冷机组,经验指出,外观监视能发现仪表所不能反映的发电机绝缘不正常现象,如表面电晕、放电等。

01hz程控超低频高压发生器

01hz程控超低频高压发生器
0.1hz程控超低频高压发生器
1图1Biblioteka 0.1hz程控超低频高压发生器2
一、概述 0.1Hz程控超低频高压发生器适用于绝缘等值电容较大的电气设备(例如:
电力电缆、电力电容器、大中型发电机和电动机等)耐压试验。
二、技术标准 符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件
DL/T849.4-2004》要求。
0.05Hz 最大2.2µF 0.02Hz 最大5.5µF 使用环境: 温度-100C~+400C,湿度≤85%RH
4
三、产品特点 技术先进 操作方便 保护全面 安全可靠 测试范围大
3
三、技术参数
使用电源:220V±10%,50±5%Hz 输出频率:0.1Hz、0.05Hz、0.02Hz 输出电压精度:
其中:输出高压峰值不稳定度:≤1% 输出电压频率不稳定度:≤3% 输出电压波形畸变率:<5% 带载能力: 0.1Hz 最大1.1µF

超低频高压发生器

超低频高压发生器

超低频高压发生器常见问题解决方法1.关于超低频接线方法的疑虑:接仪器自带的0.05微发电容的正确的接线图(此种方法在实验室测试时候试品就用仪器自带的电容;)注意:用仪器自带的电容做试验时波形不是很标准的原因是因为自带的电容量偏小,在现场做电缆耐压时,电缆的电容量远大于0.05微发的,在现场做试验时波形是很标准的正弦波。

2.关于现场电缆测试方法的疑虑现场接电缆测试的方法:现场电缆三相是在一起的,做电缆耐压试验是一相相的试验,做三次试验,根据交接试验或预防性试验的要求设定具体的试验时间。

当测一相电缆的耐压试验时,高压接电缆的芯线,屏蔽层接地,其他非测试相接地,电缆的另一边三相要分开。

注意事项:如果现场电缆很短只有几米的情况则直接用超低频高压发生器做试验则波形不是很标准的正弦波,这时需要在被测电缆的两端并联上仪器自带的电容,则波形可以标准平滑。

3.关于用分压器测量电压值和仪器显示的电压值的差别的分析:仪器在做采样时是用单片机做高速采样测量的是瞬时电压的峰值,U 峰值=有效值2,仪器在做高速采样时候测量的是一个正确的峰值,U而分压器在测量电压时采样速率很慢,而且需要用直流档才能读出这个电压值,这个直流电压是一个缓慢变化的值由小到大在变化,在读数时要读出最大值,而这个最大值读出的是一个平均的最大值,它比仪器采样读出的瞬时最大值要小,这就是用外接分压器测量电压的值比仪器自己显示的电压值偏小的原因。

4.如果不满意电压值可以人为调节仪器使电压升高:方法是打开仪器的控制箱你将会看到箱子里面的电路板如图所示调节最下面的一个电位器,逆时针方向微调一点就可以把电压调高其中涉及的主要技术参数如下:★产品主要参数如表1表1VLFS系列超低频高压发生器主要技术参数1.输出额定电压:VLFS80KV2.输出频率:0.1Hz、0.05Hz、0.02Hz3.带载能力:0.1Hz 最大1.1µF0.05Hz 最大2.2µF0.01Hz 最大5.5µF4.测量精度:3%5.电压正,负峰值误差:≤3%6.电压波形失真度:≤5%7.使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH8.电源:频率50Hz,电压220V±5%9.外形尺寸、重量:50kV 升压器(47kg)360*220*400;30kV 升压器(25kg)330*180*300;控制器(5kg)260*370*225;匹配电容(4kg)0.03µF。

使用超低频高压发生器进行电缆的超低频耐压试验方法

使用超低频高压发生器进行电缆的超低频耐压试验方法

使用超低频高压发生器进行电缆的超低频耐压试验方法超低频高压发生器结合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。

由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、打印机输出试验报告。

设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。

现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。

本产品均能克服这样一些不足之处。

使用超低频高压发生器进行电缆的超低频耐压试验方法是怎么样的呢?超低频高压发生器主要用来进行高压电力设备的绝缘耐压试验,具有升压快、电压等级高、重量轻等特点,一直深受广大电力工作者的欢迎,但是此设备的试验比较繁琐,因此本文就以HZDP-M超低频高压发生器进行电缆的超低频耐压试验来进行讲解。

1、将与试品相连的电器设备全部脱离试品电缆。

2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验,记录试验值。

3、试验电压峰值:Umax=3Uo,其中Uo为电缆导体对地或金属屏蔽之间的额定工作电压。

例如:额定电压为10KV电缆,单相额定电压Uo:Uo=10/√3kV 所以试验电压峰值为:Umax=3Uo =3×10/√3kV =√3×10kV =17.32kV4、试验时间:60分钟。

5、可分相进行测试。

试品电缆的电容值在试验设备负载容量能力范围内时,可将试品电缆三相线芯并联后,同时进行耐压试验。

6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图17所示的方法相连接。

合上电源,设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值,然后开始升压试验。

升压过程应密切监视高压回路,监听试品电缆是否有异常响声。

HNVLF系列程控超低频高压发生器

HNVLF系列程控超低频高压发生器

武汉华能联创电气有限公司 HNVLF系列程控超低频高压发生器使用说明书武汉华能联创电气有限公司目录一、超低频系列产品及选用 (3)二、超低频绝缘耐压试验原理 (4)三、产品简介 (4)四、技术参数 (5)五、仪器结构说明 (5)六、操作说明 (6)七、电缆的超低频耐压试验方法 (9)八、大型高压发电机的超低频耐压试验方法 (10)九、电力电容器的超低频耐压试验方法 (11)十、注意事项 (12)十一、装箱清单 (12)十二、附录 (13)使用特别说明一、开机前一定用放电棒将试品充分放电(放电棒使用方法为:先用限流放电端放电,再用接地端放电)。

配两个升压器的超低频接线方法:当单独使用升压器I时(试验电压≤30KV),仪器控制输出I务必接到升压器I,控制输出II不连接。

当升压器I与升压器II串联使用时(试验电压≤80KV),仪器控制输出I务必接到升压器I,控制输出II务必接到升压器II,绝对不能接反!否则会损坏仪器或者试品。

二、开机升压后,如需要中断请不要关闭电源开关,请务必使用停机键,用放电棒将试品充分放电后再关闭电源。

否则一定会损坏仪器!!!三、请务必严格按照屏幕提示操作,试验时请将高压线接头旋紧、接触好。

四、由于升压器内绝缘油已装满,升压后可能有少量油溢出,是正常现象,不影响使用。

五、10KV电缆试验时,应单相试验,电压设定为18KV,频率设定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢),说明书上所说的带载能力是理论值,现场时10KV电缆长度可达到3-8公里。

六、35KV电缆试验时,应单相试验,电压设定为60KV(常规要求)-78KV(按规程需要),频率设定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢),说明书上所说的带载能力是理论值,现场时35KV电缆长度可达到3-5公里。

七、如电缆长度较短(小于500米),试品电容小于0.1μF时不能正常升压,此时请并联0.1μF高压电容。

超低频高压发生器是怎么工作的

超低频高压发生器是怎么工作的

超低频高压发生器是怎么工作的电力工作者在工作中,经常需要对高压电力设备进行耐压实验,如果电力设备的电压等级不是特别高,如果用工频耐压试验装置,又有点大材小用,因此需要一款电压等级不是特别高的设备来进行,因此需要用到一款超低频高压发生器的设备,本文就来给大家简单介绍该设备是怎么工作的。

整体来说超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。

众所周知,在大型发电机、电缆等样品的工频耐压试验中,由于绝缘电容较大,需要大容量试验变压器或谐振变压器。

如此庞大的设备不仅庞大、昂贵,而且使用不便。

电力工作者为了解决这个矛盾,电力部门采取措施降低试验频率,从而降低试验电源的容量。

从国内外多年的理论和实践来看,用0.1hz超低频耐压试验代替工频耐压试验,不仅可以达到同样的等效性,而且大大降低了设备的体积和重量。

超低频高压发电机结合了现代数字变频技术的先进性.它是由计算机控制的。

全自动助推器、跌落、测量和保护,可在自动增压过程中手动干预。

由于完全电子化,体积小,重量轻,大屏幕液晶显示清晰直观,输出波形显示,打印机输出测试报告显示。

该设计指标完全符合“电力设备专用测试仪器通用技术要求”。

第四部分:使用方便的特低频高压发电机通用技术条件。

目前国内外对超低频信号的调制解调主要采用机械方法。

该装置具有正弦波形不规则、测量误差大、高压部分火花放电、设备体积大、功率大、正弦波四象限、高压电阻放电形成等特点,设备总功耗大。

理论上,容量约为电源频率的五分之一。

测试过程大大缩短,优于工频测试。

这就是为什么这种方法在发达国家被广泛采用的原因。

中国电力部委托武汉高压研究院起草了“35 kV及以下交联聚乙烯绝缘电力电缆的超低频(0.1Hz)耐压测试方法”行业标准。

这种方法正在中国推广。

该文书是根据我国的需要开发的。

可广泛用于电缆交流耐压试验,大型高压旋转电机和交流电容器耐压试验。

超低频高压发生器的工作原理和工频耐压试验装置的工作原理是相似的,电力工作者熟练掌握了以后,在工作中就可以事半功倍了。

程控超低频高压发生器常见故障及排除方法

程控超低频高压发生器常见故障及排除方法

程控超低频高压发生器常见故障及排除方法程控超低频高压发生器主要用于电力部门对PE(聚乙烯)/XLPE(交联聚乙烯)等塑料电力电缆的非破坏性绝缘耐压试验,有电源过流、高压过流、油箱过热保护功能,输出调压器不回零高压不能启动等功能。

任何设备使用时间长了,都会出现一些常见故障,那么程控超低频高压发生器有哪些常见故障?我们又应该如何排除呢?武汉科电中威告诉你。

程控超低频高压发生器1、电源开关打开时,控制箱上的数显表不亮请检查电源连线及所有保险管,保险管若有损坏时,请按保险管座旁标注的安培数更换新管。

2、若打开电源开关,数显表亮,高压显示灯(绿)不亮,加不上高压。

①故障显示"回零"灯亮没有回零位,请逆时针转动高压输出调整钮和微调旋钮回到零位上至"回零"灯灭,即可加高压。

②故障显示"其它"灯亮有两种现象,1、接地保护,2、断线保护a. 可能接地线未接好,或地线不可靠接地。

请接好可靠的地线,关闭电源,重新启动。

b.可能为连接控制箱与高压塔的电缆未接好,接好电缆请关闭电源,重新启动。

或电缆线两端焊接头脱焊时会出现此故障,请焊好电缆两端的焊头,关闭电源,重新启动。

C.可能控制箱内某一线头脱焊断开,请重新焊接好,关闭电源,重新启动。

3、一切正常,但在未升到额定输出电压的过程中保护①故障显示"过流"灯亮a. 试品短路,或泄漏电流过大。

b. 大电容负载时,升压过快。

关闭电源,重新启动,减慢升压速度。

②故障显示"过压"灯亮过压保护整定旋钮未置于最大处,请顺时针旋转到最大处,关闭电源,重新启动。

4、当试品高压下发生短路时,由于短路电流大,有可能把所有的故障显示灯均点亮,,这属正常,请排除试品故障后重新启动。

5、试品故障排除后,故障显示灯依然亮,加不上高压。

电源开关兼为故障保护重置开关,请关闭电源开关,重新启动,即可升压。
