封罐机工作原理
食品工程机械与设备课件第八章 封罐机
第三节 卷边滚轮的制造及工艺要求
一、材料的选择
要求：硬度大，强度高，耐磨，不变形，坚韧等。 一般以工具钢T12、T18和合金工具钢、高速
工具钢、轴承钢制造。
2020/7/6
二、形状及尺寸
头道卷边滚轮沟槽曲线： 窄而深，具有使罐盖边缘重叠，弯曲的作用。
二道卷边滚轮沟槽曲线： 宽而浅，具有压紧密封的作用。
2020/7/6
二重卷边的作业过程 1.头道卷边滚轮作业
开始
2020/7/6
结束
2.二道卷边滚轮作业 开始
结束
2020/7/6
㈢二重卷边作业有两种情况
1.第一种罐体旋转，卷边滚轮对罐体中心仅作径向 移动；
2.方面向罐体中心作径向移动。
㈣卷边滚轮的径向推进距离
二、送盖机构
2020/7/6
往复式分盖送盖机构。
三、托罐机构 使下压头上升，上，下压头将罐夹紧。
四、真空泵与密封机构 五、封罐机头 六、离合开关，安全装置
2020/7/6
2020/7/6
径向推进：齿轮2驱动凸轮4转动；
齿轮1，2转向相同，但转速不同，即凸轮4与机头 盘5存在着转速差；凸轮4通过杠杆机构使滚轮产 生径向进给,于回转盘一周，即已完成头道，二道 卷边封罐作业。
2. 异形罐 周向运动是一个仿形运动。
2020/7/6
㈡偏心装置使卷边滚轮作径向进给
1.偏心套筒式 2.小偏心轴式
如果每道卷边滚轮有z个，则
S=
L1─ L2
nz
一般地，S越小，卷出的边越均匀，但生产能 力变小。
2020/7/6
二、卷边滚轮径向推进的方法 主要有两种： ㈠由凸轮驱动卷边滚轮作径向进给
火炬水封罐的工作原理
火炬水封罐的工作原理
火炬水封罐是一种用于保持液体温度和防止氧气进入的设备。
它的工作原理基于热传导和气体压力平衡的原理。
火炬水封罐由两层罐体构成，内层是用于储存液体的容器，外层则是一个绝热层，用于减少热量传导。
这个设计可以有效地保持液体的温度，无论是热液体还是冷液体。
火炬水封罐的关键在于封闭系统的设计。
在使用前，我们首先将罐体内的空气抽出，使罐内形成真空或低压。
然后通过一个密封的管道，将液体从外部加入到罐体内。
在液体进入罐体时，管道上有一个阀门，用于控制液体的流量和压力。
当液体进入罐体后，火炬水封罐的工作原理便开始发挥作用。
由于罐体内部是一个封闭的空间，液体的蒸气无法逸出。
同时，罐体内的空气也无法进入，这是因为外界的空气压力高于内部的压力。
在液体加热或冷却过程中，热量传导是一个重要的过程。
内层容器和外层绝热层之间的空气层起到了隔热的作用，减少了热量的传导。
这样，即使在外界环境温度变化的情况下，液体的温度变化也会相对较小。
火炬水封罐还可以通过调节管道上的阀门来控制液体的流动速度和压力。
当液体需要流出罐体时，打开阀门，液体会根据压力差从高压区域流向低压区域。
而当液体需要停止流动时，关闭阀门即可。
总的来说，火炬水封罐通过保持液体温度和防止氧气进入，保证了液体的质量和稳定性。
它的工作原理基于热传导和气体压力平衡，通过封闭系统和绝热层的设计，实现了液体温度的稳定和防氧化的效果。
这种设备在化工、食品加工等行业中得到了广泛的应用，为生产过程提供了可靠的保障。
全自动米酒灌装封罐机设备工艺原理
全自动米酒灌装封罐机设备工艺原理1. 前言米酒是一种传统的中国酿酒工艺，具有悠久的历史。
随着现代化的发展，米酒不仅仅是一种传统的手工艺品，也变成了一种产业。
为了能够实现米酒生产的自动化生产，全自动米酒灌装封罐机应运而生。
本文将介绍全自动米酒灌装封罐机的工艺原理。
2. 设备组成全自动米酒灌装封罐机主要由以下几个组成部分：2.1. 料罐料罐是全自动米酒灌装封罐机的主要部件之一。
在生产过程中，将米酒放入料罐中，再通过机器的动力将米酒灌装进瓶子里。
2.2. 灌装单元全自动米酒灌装封罐机中的灌装单元也非常重要。
通过灌装单元，实现从料罐到瓶子的输送，完成灌装过程。
2.3. 封口单元全自动米酒灌装封罐机的另一个重要部分是封口单元。
自动封口机器负责将灌装后桶内面的空气抽走，随后应用“插头式”透气压盖。
使用紫外线照射，直接对桶内空气进行杀菌处理，终止酒桶内部菌斑的繁殖，处理效文更为完美。
3. 工艺流程全自动米酒灌装封罐机可执行的工艺流程如下：3.1. 预处理在米酒灌装封罐机运行之前，需要对前一天的生产设备进行清洗和消毒，确保设备在下一天能够正常运行。
另外还需要将米酒中的沉淀物通过过滤器滤掉，让米酒更加清澈透明。
3.2. 灌装在整个生产流程中，灌装是最核心的环节。
在灌装前，需要对物料进行中和处理，确保米酒的pH值稳定在合理范围内。
接下来，米酒会通过管道输送到灌装单元，再进行灌装操作。
灌装完后，全自动米酒灌装封罐机会将瓶子放到封口单元。
3.3. 封口在封口时，全自动米酒灌装封罐机会使用自动封口机器，将灌装好的米酒瓶子，密封好，防止瓶中空气透出影响米酒的口感。
同时，灌装后的酒瓶需要进行检测，确保酒瓶的质量合格，准备发往市场。
4. 工艺优势全自动米酒灌装封罐机采用自动化生产的方式，相比于传统手工制作，具备以下优势：•提高了生产效率全自动米酒灌装封罐机可以在较短的时间内完成大量的米酒生产任务，较大提高了生产效率。
•提高了产品质量全自动化生产过程中，设备的控制、把控更加严格。
全自动封罐机原理是什么
全自动封罐机一般应用于自动化生产线，大批量生产线上。
由于机型是从钻床转化而来，所以目前国内的封罐机均是大型笨重的封罐机。
由于成本较高，产量较高，技术性高，深得到大企业的青睐。
乐凯全自动封罐机如下图：
该机型主要用于罐子的自动封盖。
生产速度一般是50~200罐/分钟。
原理：
1.当罐子从上道灌装流入到封罐机上。
2.经过六叉的转动将罐子带入的封罐机。
罐子经自动落盖器进行上盖。
3.六叉继续转动下一工位，第一卷刀开始预卷边。
4.六叉继续转动下一工位。
第二卷边压紧边。
5.成品输出。
封罐机应用范围：
全自动封罐机多匹与大批量，单一产品的生产线。
全自动灌装机前面工艺根据物料的不同常配有流体灌装机，粉剂灌装机等。
后工艺常匹配贴标机，喷码机等设备。
生产线工艺：
听装啤酒的包装工艺比瓶装和桶装更简单，更易控制。
一条自动化听装线的主要设备由卸垛机、罐酒-卷封机、杀菌机、装箱机/封箱机组成，灌装速度可达到1000cpm,与听子厂的制罐不相上下。
化工尾气水封罐的工作原理
化工尾气水封罐的工作原理
化工尾气水封罐是一种用于处理化工工艺中产生的尾气的设备。
其工作原理主要包括以下几个步骤：
1. 尾气进入水封罐：化工尾气通过管道进入水封罐。
尾气在进入水封罐之前可能含有高温、高压、有害气体等。
2. 水封罐水位调节：水封罐内装有一定的水，水封罐内的水位会随着尾气的进入而发生变化。
通过调节进水或排水阀门，控制水位的变化，以避免过高或过低的水位对尾气处理产生不良影响。
3. 尾气与水的接触：尾气进入水封罐后，会与水混合接触。
由于尾气中可能存在有害物质，水封罐中的水会吸收或吸附尾气中的有害物质，从而起到净化尾气的作用。
4. 尾气的分离和排放：水封罐内的水将尾气中的有害物质吸收或吸附后，尾气的成分将发生变化。
水封罐内装有气体排放管道，处理后的尾气通过排放管道排出。
总的来说，化工尾气水封罐利用水封罐内的水与尾气进行接触，通过水的吸收或吸附作用，使尾气中的有害物质得到分离和净化，从而达到净化尾气的目的。

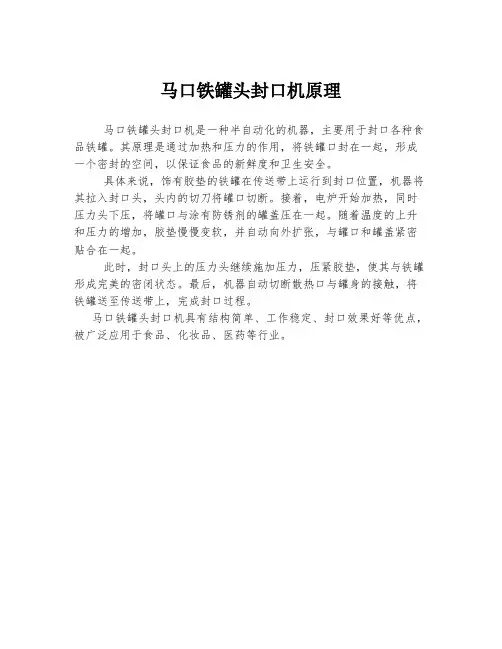

马口铁罐头封口机原理
马口铁罐头封口机原理
马口铁罐头封口机是一种半自动化的机器，主要用于封口各种食品铁罐。
其原理是通过加热和压力的作用，将铁罐口封在一起，形成一个密封的空间，以保证食品的新鲜度和卫生安全。
具体来说，饰有胶垫的铁罐在传送带上运行到封口位置，机器将其拉入封口头，头内的切刀将罐口切断。
接着，电炉开始加热，同时压力头下压，将罐口与涂有防锈剂的罐盖压在一起。
随着温度的上升和压力的增加，胶垫慢慢变软，并自动向外扩张，与罐口和罐盖紧密贴合在一起。
此时，封口头上的压力头继续施加压力，压紧胶垫，使其与铁罐形成完美的密闭状态。
最后，机器自动切断散热口与罐身的接触，将铁罐送至传送带上，完成封口过程。
马口铁罐头封口机具有结构简单、工作稳定、封口效果好等优点，被广泛应用于食品、化妆品、医药等行业。
水封罐_精品文档
水封罐水封罐是一种用于存储液体或气体的封闭容器。
它通常由金属或塑料制成，具有高度密封性和耐腐蚀能力。
水封罐在许多工业和家用领域广泛应用，它的设计和功能使其成为许多过程和设备中必不可少的一部分。
本文将介绍水封罐的工作原理、应用领域以及与其相关的安全性考虑因素。
一、水封罐的原理1. 工作原理水封罐的原理基于液位差的平衡。
水封罐中注入一定量的水或液体填充物，液位在一定高度上形成一个封闭的水柱。
当液体或气体进入水封罐时，液位或者水柱对其进行阻隔，以防止气体或液体进入到系统中。
当系统中产生压力变化时，水封罐中水的液位也会发生相应变化，从而起到调节和平衡系统压力的作用。
2. 水封罐的类型水封罐分为多种类型，包括定压水封罐、浮球水封罐和多级水封罐等。
定压水封罐用于维持系统的恒定压力。
浮球水封罐则通过浮球的升降运动来控制系统的液位和流量。
而多级水封罐则是由多个水封装置构成的复杂系统，可适用于需要更高液位控制精度的场合。
二、水封罐的应用领域1. 建筑工程在建筑工程中，水封罐常用于水力系统、供暖系统和空调系统等。
它可以调节系统中的水压，确保各个设备的正常运行，并防止系统压力过高或过低引起的损坏。
2. 化学工程在化学工程中，水封罐常用于各种反应装置、储罐和管道系统中。
它可以防止有毒或腐蚀性气体泄漏到环境中，确保工作环境的安全性。
3. 石油与天然气工业在石油与天然气工业中，水封罐被用于石油炼制、储存和运输过程中。
它可以确保系统的密封性，防止气态或液态石油和天然气泄漏，并提供压力平衡。
4. 医疗器械在医疗器械中，水封罐被用于吸引器和负压引流系统中。
它可以有效收集和排除体内积液，维持正常生理环境，防止感染和其他并发症的发生。
三、水封罐的安全性考虑因素1. 腐蚀性由于水封罐常用于储存腐蚀性物质，因此其材料的耐腐蚀性至关重要。
对于承受酸碱腐蚀的场合，必须选用抗腐蚀性能较好的材料，如不锈钢或塑料。
2. 温度和压力水封罐需要承受不同温度和压力的变化。
马口铁罐头封口机原理
马口铁罐头封口机原理
马口铁罐头封口机是一种常见的封口设备，主要应用于食品、化妆品、医药等行业的罐头封口。
它的原理是基于热封技术，将罐头口附近的铁片通过高温加热，使其熔化并粘合。
具体来说，马口铁罐头封口机通过电加热将密封片加热，待密封片温度达到设定温度后，将罐头放入密封片内，再施加较大的压力，使密封片与罐头高温熔合，形成密封。
马口铁罐头封口机的主要部件包括密封头、电热器、控制器等。
密封头是封口机的重要组成部分，它可根据不同规格的罐头更换不同型号的密封头，以确保密封效果。
电热器则是加热密封头的核心部分，其加热功率和温度控制能力决定了封口机的封口速度和封口质量。
控制器则负责对加热功率和温度进行精确控制，以确保封口质量稳定可靠。
马口铁罐头封口机在使用时需要注意以下几点：1.密封头应保持清洁干燥，以确保封口质量；2.密封头需要定期更换，以保证封口效果和生产环境卫生；3.密封头和电热器需要配合使用，以确保封口温度和时间的准确控制；4.封口质量应经常检查，如发现问题应及时调整和排除。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全自动封罐机一般应用于自动化生产线，大批量生产线上。
原理：
1.当罐子从上道灌装流入到封罐机上。
2.经过六叉的转动将罐子带入的封罐机。
罐子经自动落盖器进行上盖。
3.六叉继续转动下一工位，第一卷刀开始预卷边。
4.六叉继续转动下一工位。
第二卷边压紧边。
5.成品输出。
乐凯自动封罐机的运动控制方法为：
（1）由伺服电机驱动可旋转角度为360°的气控机械手（有光电传感器肯定起始0点）；
（2）由步进电机驱动丝杠组件使机械手沿X、Y轴移动（有x、y轴限位开关）；
（3）可盘旋360°的转盘机构能带动机械手及丝杠组自由旋转（其电气拖动部分由直流电动机、自动封罐机光电编码器、接近开关等组成）；
（4）旋转基座重要支持以上3部分；
（5）气控机械手的张合由气压控制（充气机遇械手放松，放气机遇械手松开）。
其工作过程为：当货物抵达时，机械手系统开始举措；步进电机控制开始向下运动液体灌装机原理通常分为常压灌装机、真空灌装机和压力灌装机，常压下，自动封罐机可根据液体的本身重量实施自流式灌装，灌装方法，是在高于大气压力下进行灌装，贮液缸内的压力高于瓶中的压力，啤酒液体靠压差流入瓶内，灌装机其中较重要部件是PLC控制系统，自动封罐机的液体灌装机采取了三菱PLC位左移指令，驱动履行条件输入每一次由OFF-ON变更时，履行N2位移动，N2为移动的位数。
自动封罐机使用过程中的注意事项及维护方法：
在使用自动封罐机时，用户需自备一个底部有阀门和输出接头的高位大罐，大罐按放地位罐底要高于自动封罐机，用软管与本机顶阀衔接。
将本机电机接在220V电源开关上（电器开关用户自备）并将机体外壳接好地线。
自动封罐机按装好后，首先查看各部位能否有松动景象，顶阀上下能否灵巧，待查看所有正常后，开空车试运行，整机旋转方向出厂前定为顺时针方向转动。
通过升降机构调整瓶子高度。
通过调整灌装管长度抵达灌装液面地位。
该自动封罐机传动部分由电动机通过皮带轮、三角带带动减速机齿轮、易拉罐封口机大齿轮转动从而带动整机旋转。
维护与保养为使设备有最佳的牢靠度与寿命，定期保养使设备处在最佳状态是必要的。
在维修及保养期间应停机进行。
将自动封罐机运至现场，查看各部位能否有碰损景象和缺漏零件的状态一般是旋转式，有14-18个灌装嘴，产量在1500-3000瓶/小时（按750ml计），虹吸式灌装机是半自动灌装，人工上下瓶，自动灌装，和洗瓶机、冲瓶机、灯检、打塞机、胶帽热缩机、封箱机等配套成流水线。
负压式灌装机有旋转式和直线式，葡萄酒一般选用旋转式，有12、16、18、24、32等灌装嘴，产量一般在1500--6000瓶/小时（按750ml计）。
负压式灌装机一般和翻转式冲瓶机、灯检、全自动打塞机、全自动胶帽热缩机、全自动贴标机、喷码机、封箱机等配套应用，或许与翻转式冲瓶机、全自动打塞机做成自动封罐机提高设备层次。
