武汉市硚口区2019-2020学年上学期12月月考九年级物理试题(无答案)
可能用到的物理量：水的比热容为4.2×103 J/（kg•℃）汽油的热值为3.6×107 J/L,乙醇的热值为2.4×107 J/L第Ⅰ卷（选择题15小题共30分）一、选择题（本题包括15小题，每小题2分，共30分。
每小题只有一个选项符合题意，请将所选答案的字母填在物理答题卷．．．．．对应的表格中）1.关于内能、温度和热量，下列说法正确的是 ( )A.温度高的物体内能一定大B.物体温度越高，含有的热量越多C.在内能转移的过程中，一定有热传递的发生D.物体的内能增加，一定是对物体做了功2.下列各图所列举的事例中，属于内能转化为机械能的是（）3．关于内燃机中燃料释放的能量如图所示，则下列说法不正确．．．的是：( )A. 燃料很难完全燃烧，放出的热量往往比按热值计算出来的要小，而且有效利用的热量又比放出的热量要小B. 用来做有用功的那部分能量，与燃料燃烧放出的能量之比，叫做热机的效率C. 内燃机中，燃料是在汽缸内部燃烧的，而且燃料与空气混合充分，燃烧得比较完全，所以内燃机的效率比蒸汽机的高D. 在热机的能量损失中，废气带走的能量最多，设法利用废气的能量，是提高燃料利用率的重要措施4.将带正电的物体A 接触不带电的验电器B 的金属球时,验电器B 的金属箔张开了一定角度,则下列判断正确的是( )A.电子从A转移到B, 瞬时电流方向由A至BB.电子从B转移到A, 瞬时电流方向由A至BC.电子从A转移到B, 瞬时电流方向由B至AD.电子从B转移到A，瞬时电流方向由B至A5. 下列说法不正确．．．的是（）A. 用不同的导体研究电流和电压的关系，得到的结论都一样B. 电路简化时把电流表看成是一根导线，把电压表看成是断路的C.人体的安全电压是36VD. 同一导体，它两端电压越大，通过它的电流也越大6.根据欧姆定律I=U/R，下列说法正确的是（）A、通过导体的电流越大，这段导体的电阻就越小A．滑下滑梯B．弯折铁丝C．做功冲程D．压缩点火B、导体中的电流是导体本身的一种性质，与电压、电阻无关C、导体的电阻与电压成正比，与电流成反比D、导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比7.如图所示，R是磁敏电阻，它的阻值能随周围磁场的增强而增大。
闭合开关S，当磁敏电阻R周围的磁场增强时（）A．电流表示数变小 B．电压表示数变小 C．灯L变亮 D．电压表示数变大8.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。
电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。
在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，读出电流表的示数。
当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，对其原因分析最合理的是( ) A．滑动变阻器的最大阻值太小 B．电源电压3V太低C．20Ω的阻值太小 D．控制的电压1．5V太高9.如右图所示，电源电压不变，开关S闭合，滑动变阻器R1的滑片不移动，把R2更换为阻值更大的定值电阻时，电表的示数变化情况是（）A.电流表示数减小，电压表示数增大B.电流表示数减小，电压表示数减小C.电流表示数增大，电压表示数减小D.电流表示数增大，电压表示数增大10. 如图甲所示的电路，电源电压保持不变。
闭合开关S，调节滑动变阻器，使滑片从一端移动到另一端，其中一块电压表的示数随电路中电流变化的图线如图乙所示。
下列正确的是（）A.滑动变阻器的最大阻值为15ΩB.电源电压为6VC. R1的电阻为20ΩD.R1的电流与电压成反比11.如图所示，MN间电压稳定，R1为定值电阻，滑动变阻器R2的最大阻值为20欧。
当滑动变阻器滑片P 处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是（）A.6V B.5V C.4V D.3V12.在如图所示的电路中，闭合开关，调节滑动变阻器，突然发现两只电表中有一只电表的示数变为0，另一只电表的示数明显变大。
下列判断中正确（）A.可能是灯L断路B.一定是灯L短路C.可能是滑动变阻器R断路D.一定是滑动变阻器R的滑片向左滑动13.对于“探究电流跟电阻的关系”和“伏安法测量定值电阻的阻值”的这两个实验，下列说法不正确．．．的是（）A．两个实验都用到了控制变量法B．前者多次测量的目的是寻找电压一定时，电流与电阻的关系C．它们的实验电路在教科书中是相同的D．后者多次测量的目的是取电阻的平均值，减小误差14.如图所示的四个电路，整个实验过程中电池的电压不变，R已知，则不能测出Rx阻值的电路是( )15.如图所示电路中，电源电压U保持不变。
若在甲、乙两处都接入电流表，断开开关S，I甲：I乙=4：5。
若在甲、乙两处都接入电压表，闭合开关S，则U甲:U乙等于（）A 1:1 B.4:5 C 2:3 D 5:4第Ⅱ卷（非选择题10小题共40分）16.（3分）武汉军运会射击训练馆利用智能百叶窗来调节亮度，在百叶窗的叶片上贴有太阳能电池板，在光照时发电，给电动机供电以调节百叶窗的开合。
这个过程中的能量转化是将光能转化为________能再转化为________能。
射击训练时子弹击中一块木板，温度升高，子弹的内能________（选填“增大”、“减小”或“不变”）。
17.（3分）（1）某单缸四冲程汽油机，正常工作时飞轮转速为3600转/分钟，每小时耗油2L，若汽油机的效率为30%，汽油机对外做功的机械功率为_________kW，每一个做功冲程对外做功______ J。
（2）乙醇汽油是汽油和乙醇的混合液体，从体积来看，其中90%是汽油，10%是乙醇，这种混合液体的热值为________ J/L。
18.（2分）分别标有“30Ω 0.3A”和“60Ω 0.1A”的两定值电阻，它们并联后干路允许通过的最大电流是_______A；它们串联后电路两端允许加的最大电压是__________V。
19.（2分）为了节省电能，居民楼的楼道灯通常由两个开关共同控制。
一个是利用光敏器件制成的“光控开关”，它的作用是光线暗时自动闭合，光线亮时自动断开；一个是利用声敏器件制成的“声控开关”，它的作用是有声音时自动闭合电路，两分钟后，若再无声音则自动断开。
(1)请将图甲中的器材连成符合上述楼道灯要求的电路。
(2)小明受楼道灯电路的启发，在爷爷的卧室里也安装了这样一个“聪明”的电路：晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便；不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息，要能够消除这种影响；还有爷爷睡觉前需要这盏灯一直被点亮。
现在再给你两个开关S1、S2，在图乙中完成对这个“聪明”电路的改装。
20.（3分）如图所示是“比较不同物质吸热情况”的实验装置。
实验中需加热质量相同的水和食用油，使它们升高相同的温度，比较它们吸收热量的多少，看看这两种物质的吸热情况是否存在差异。
甲乙（1）实验中除了图中所给的器材，还需要的测量工具有：天平和。
（2）实验中通过比较来比较不同物质吸收热量的多少。
（3）根据实验数据，小明作出了水和食用油的温度随时间变化的图象，由图象可知食用油的比热容为。
21．（5分）利用如图甲所示电路探究电流跟电压的关系，已知电源电压为5V且保持不变。
（1）请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
（2）实验中多次调节滑动变阻器的滑片，改变电阻R两端的，记下的示数，得到如图丙所示的U—I关系图象。
（3）上述实验中刚闭合开关时，电压表的示数为，电流表的示数为。
22.（6分）图甲是某实验小组同学探究电流与电阻的关系的实验电路。
电源电压恒为6V，滑动变阻器规格为“45Ω1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω。
（1）该同学根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错误的，请在图乙中将这根导线打上“×”，并补画正确的连线。
（2）电路连接正确后，先用5Ω定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表示数如图丙所示，则电路中电流为 A。
再将5Ω定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为 V，并记录电流表示数。
（3）以下有小敏、小聪、小杰三位同学对实验进行的分析，小敏认为本次实验中她不能选用的定值电阻是；小聪补充道只要把滑动变阻器更换为最大电阻值不小于Ω的就可以选用所用定值电阻来进行实验；小杰分析道，不需要添加或更换任何实验器材，也不需要改变设定的定值电阻两端电压值就可以选用所有定值电阻实验，他的方法是在选用25Ω和30Ω电阻实验时。
23.（6分）在小明测量额定电压为2.5V小灯泡电阻的实验中：(1)电路正确连接后，闭合开关前，滑动变阻器的滑片应置于（选填“左”或“右”）端。
(2)闭合开关，小灯泡不发光，电流表有示数，电压表几乎没有示数，出现这一故障的原因可能是__________________________ _ 。
(3)排除故障后，小明同学进行了四次测量，并将部分实验数据和现象记录在下面的表格中，其中第4组数据是他在电压为2.5V时测得的，此时电压表、电流表的示数如图乙所示，请你帮他将表中未填的数据和现象填写完整。
实验序号U/V I/A R/灯泡亮度1 0.5 0.13 3.8 不亮2 1.0 0.18 5.6 灯丝暗红3 1.5 0.21 7.1 微弱发光4 2.5（4）小明同学分析以上实验数据，发现小灯泡的电阻值存在明显差异，原因可能是。
24.（5分）参照《车辆驾驶人员呼气酒精含量阈值与检验标准（GB19522）》，呼气中酒精浓度大于等于0.09mg/L就属于酒后驾驶。
由此，某中学综合实践活动小组的同学就“呼气中酒精浓度是否超标”展开探究活动，小组同学到电子器材商店购得某型号气敏电阻R x，其阻值与周围气体中酒精浓度的关系图象如图所示。
同学们按两种方案分别展开实验探究，请帮助他们完成电路设计。
电路元件：6V电源、开关S、气敏电阻R x、定值电阻R0、电压表、导线电路功能：闭合开关S，检测者呼出气体流经R x，若电压表读数大于等于1.5V检测者属于酒后驾车；若电压表读数小于1.5V，则不属于酒后驾车（1）请用笔划线代替导线完成电路连接（2）定值电阻R0的阻值应为多少？25.(5分)某同学自制了一个测定油箱内油面高度的装置，如图甲所示。
R是滑动变阻器，当油面在A处时，油面高60cm，滑动变阻器的滑片P恰好在最下端；当油面在B处时，油面高10cm，滑片P在最上端，从油量表（由电流表改装而成）指针所指刻度，可知油箱内油面高度。
电流I和油面高h关系的图象如图乙所示，已知浮标体积为6×10-4m3，电源电压12V不变。
求：（1）R1的阻值是多少？（2）当滑动变阻器连入电路的阻值为40Ω时，油面高度是多少？答题卡：15 X 2分 = 30分1 2 3 4 5 6 7 8 9 1011 12 13 14 1516.（3分）17.（3分）（1）（2）18.（2分） A V19.（2分）20.（3分）（1）（2）（3）21.（5分）（1）（2）（3）22.（6分）（1）（2）（3）23.（6分）（1）（2）（3）（4）24.（1）（2分）（2）（3分）25.（1）（2分）（2）(3分) 实验序号U/V I/A R/灯泡亮度1 0.5 0.13 3.8 不亮2 1.0 0.18 5.6 灯丝暗红3 1.5 0.21 7.1 微弱发光4 2.5。
2019年秋硚口区九上物理元调模拟试题及答案
武汉市硚口区2019~2020学年度九年级元月调考模拟物理试题(命题：硚口区教研室；满分：70分；考试时长：60分钟；考试时间为2019年12月27日)一、选择题(每小题只有一个选项正确，每小题3分，共36分)9.下列能用分子动理论解释是()A.海绵很容易被压缩B.燃烧时看到烟雾在空中弥漫C.在显微镜下，看到细菌在活动D.排放工业废水，污染整个水库10.关于内能、温度和热量，下列说法正确的是()A.温度低的物体可能比温度高的物体内能多B.物体内能减小，一定放出热量C.一个物体吸收热量时，温度一定升高D.热量总是从内能大的物体传递给内能小的物体11.关于内能的变化，下列说法正确的是()A.冬天用热水袋取暖，热水袋的内能逐渐增大B.云中形成的冰粒在下落过程中，不断对外界做功内能减小C.火箭从地面向上发射过程中，火箭外壳和大气摩擦后内能逐渐增大D.子弹击中一块木板后温度升高，子弹的内能增大，木板的内能减小12.图所示的三个电路，下列对其通路、断路、短路判断正确的是()A.甲断路、乙通路、丙短路B.甲通路、乙断路、丙短路C.甲通路、乙短路、丙断路D.甲短路、乙断路、丙通路13.下列物理图象中，反映物理量之间关系不正确的是()A.通过导体的电流与导体两端电压的关系B.电流通过导体产生的热量与电流的关系C.物体的比热容与物体吸收热量的关系D.燃料的热值与燃料燃烧放出热量的关系14.A和B两根完全一样的导线，长度都是1m，阻值为R A和R B，把A剪去一半，剩下的一半阻值为R C，把另外一半拉长到1m，阻值为R D，则下列关系正确的是()A.2R B=R CB.2R B=R DC.4R B=R CD.4R B=R D15.下图中，不能测量通过灯L1电流的电路是()16.已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是()17.如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是()A.电流表A1变小，A2变小，电压表V不变B.电流表A1变小，A2不变，电压表V不变C.电流表A1变小，A2变小，电压表V变大D.电流表A1不变，A2变大，电压表V变小18.如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。
武汉市2019-2020学年九年级上学期12月质量监测物理试题(I)卷
武汉市2019-2020学年九年级上学期12月质量监测物理试题（I）卷姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示，电源两端电压保持12V 不变，小灯泡L上标有“6V 3W ”字样，滑动变阻器最大电阻值R=60Ω。
不考虑灯丝电阻随温度的变化，下列说法不正确的是（）A．S闭合后，小灯泡发光时将电能转化为光能和内能B．S闭合后，小灯泡L的最小实际电功率为0.5WC．滑动变阻器接入电路的阻值是12Ω时，小灯泡L正常发光D．滑片向右端移动时电路的总功率减小2 . 在实验中经常遇到现象或效果不明显的问题，我们需要对实验进行优化改进，下列采取的措施不合理的是（）A．在探究I-R关系时，为了使实验数据准确一些，用小灯泡代替定值电阻B．在探究平面镜成像时，为了使棋子的像清晰一些，用手电筒对着棋子照C．在探究感应电流产生条件时，为使指针偏转角度更加明显，选用灵敏电流计D．在估测大气压值时，为了便于弹簧测力计的测量，选用较小容积的注射器3 . 将两个定值电阻串联接在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为4P1；将这两个定值电阻并联接在电压为U的电源两端，下列分析正确的是A．R1与R2的电阻之比为4：1B．并联时通过R1与R2的电流之比为1：1C．并联时R2消耗的功率为P1D．并联时两电阻消耗的总功率为P14 . 如图所示，已知电源电压为3 V，当闭合开关后发现电压表的读数为3 V，可能出现的故障是（）A．灯L2断路B．灯L1断路C．灯L2短路D．开关接触不良5 . 用毛皮摩擦过的橡胶棒接触不带电的验电器金属球，金属箔张开．下列说法正确的是A．金属箔带正电B．验电器金属箔因带异种电荷相互排斥而张开C．此过程中，橡胶棒上的正电荷移动到了箔片上D．此过程中，产生的瞬间电流方向是从箔片流向橡胶棒6 . 关于温度、热量、内能，以下说法正确的是（）A．0℃的冰也有内能B．0℃的冰熔化成0℃的水内能不变C．物体内能增加，一定是吸收了热量D．热量是从内能多的物体传到内能少的物体7 . 如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（）A．电流表A1一定连接“3A”接线柱B．灯泡L1和L2并联C．电流表A1的读数是0.3AD．通过灯L1的电流为1A8 . 如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示．则下列判断正确的是A．图线A是电阻R1的I﹣U关系图象B．电源电压为18VC．R1的阻值是15ΩD．滑动变阻器R2的最大阻值为30Ω9 . 一根导线拉长后，它的电阻（）A．电阻不变B．电阻变小C．电阻变大D．无法判断10 . 如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中可行的方法有A．（1）（2）B．（1）（3）C．（2）（4）D．（2）（3）11 . 小刚同学用如图电路探究“电路中电流跟电阻的关系”．在实验过程中，当他测量完5Ω电阻的相关数据替换上一个10Ω的电阻后，为了完成上述问题的探究，他应该选取下列操作中的方法是（）A．保持变阻器滑片不动B．增加电源电压C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动二、多选题12 . 如图是探究电流热效应的实验装置．烧瓶内装有质量和初温完全相同的煤油，铜丝和镍铬合金丝的长度、横截面积均相同，则（）A．在甲图中，探究的是电流产生的热量与电阻的关系B．在乙图中，探究的是电流产生的热量与电阻的关系C．在甲图中，闭合开关一段时间后，两个瓶中温度计示数相同D．在乙图中，相同时间内，电流越大，温度计的示数升得越多三、填空题13 . 如图甲为通过两个电路元件A和B的电流与它们两端电压的关系，A的电阻为________Ω，把它们串联在电源电压为3V的电路中，如图乙。

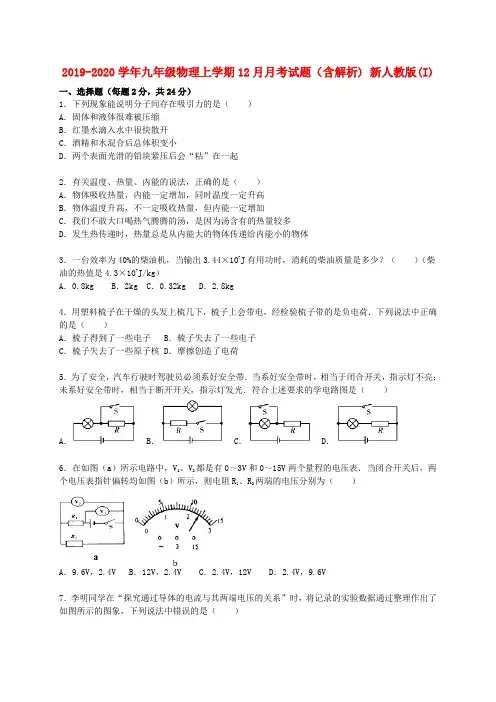

2019-2020学年九年级物理上学期12月月考试题(含解析) 新人教版(I)
2019-2020学年九年级物理上学期12月月考试题（含解析) 新人教版(I)一、选择题（每题2分，共24分）1．下列现象能说明分子间存在吸引力的是（）A．固体和液体很难被压缩B．红墨水滴入水中很快散开C．酒精和水混合后总体积变小D．两个表面光滑的铅块紧压后会“粘”在一起2．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多D．发生热传递时，热量总是从内能大的物体传递给内能小的物体3．一台效率为40%的柴油机，当输出3.44×107J有用功时，消耗的柴油质量是多少？（）（柴油的热值是4.3×107J/kg）A．0.8kg B．2kg C．0.32kg D．2.8kg4．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是（）A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核 D．摩擦创造了电荷5．为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的学电路图是（）A．B．C．D．6．在如图（a）所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1、R2两端的电压分别为（）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V7．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1AB．将甲、乙两导体并联到电压为2V的电源上时，干路中的电流为0.6AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零8．一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻（）A．等于1ΩB．小于0.1ΩC．等于10.1ΩD．大于0.1Ω小于10Ω9．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是（）A．电压表V l与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V l的示数变大D．电流表A的示数变小．电压表V2的示数变大10．如右图，电压U 不变，开关S闭合后，下列说法正确的是（）A．电流表的读数增大 B．电流表的读数减小C．电压表的读数增大 D．电压表的读数减小11．将标有“6V3W”的小灯泡连接在电路中时，通过其中的电流为0.4A，这时小灯泡的实际功率P实与额定功率P额之间关系正确的是（）A．P实＞P额B．P实＜P额C．P实=P额D．无法确定12．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯均正常发光时，通过甲灯的电流比乙灯小D．将乙灯接入110伏电路中，它的实际功率为50瓦二、填空题（每空1分，共21分）13．2kg的水温度升高1℃，需吸收J的热量．已知c水＞c沙石，相同质量的水和沙石，若吸收或放出同样多热量，温度变化较大的是，据此可解释沙漠地区的昼夜温差变化较沿海地区的要．（选填“大”或“小”）．14．如图所示，是四冲程汽油机工作的部分冲程示意图，其中图是做功冲程，图是依靠飞轮的惯性来完成的冲程．15．如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中的电流方向（“由A到B”或“由B到A”）．16．有A、B、C三根导线，其中A、B是铜导线，C是镍铬合金线．A、B两根导线的长短相同，A比B粗；B、C两根导线的长短、粗细都相同，则三根导线中电阻最大的是，电阻最小的是．17．如图所示，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，则电源电压为V，R2的阻值为Ω．18．如图所示，R1=10Ω，当S1、S2均闭合时，电压表示数为6V；当S1闭合，S2断开时，电压表示数为4V，电源电压U和电阻R2的大小分别是V、Ω．19．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2= ；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙= ．20．铭牌上标有“220V 11W”的节能灯，正常工作时的电流为A，它每天正常工作2小时，那么一个月消耗kW•h的电能（一个月按30天计算）．21．某市居民生活用电电价是每度电0.5元，小新家5月初和5月底电能表的示数如图所示，则小新家5月份电费为元．小新家某用电器单独工作3min，电能表转动6圈，则该用电器的实际功率为 W．22．一只标有“220V100W”的灯泡，如果将它接入110伏的电路中，灯泡此时的实际功率是瓦，工作时间10分钟，消耗的电能为焦．三、实验题（除电路连接3分外，其余每空1分，共12分）23．要测量某电阻的阻值，实验桌上有下列器材：电流表A（0﹣0.6A），电压表V（0﹣3V），电源4.5V，滑动变阻器R，开关，导线，待测电阻R x（约6Ω左右）．实验要求：多测几组数据且两电表都不能超过其量程．（1）根据电路图用笔画线代替导线，将实物电路连接好．（2）实验时，电路中允许通过的最大电流为A．（3）在连接电路时，有R1（12Ω 1A）和R2（3Ω 2A）两种滑动变阻器，要保证实验顺利进行，应选（填R1或R2）．（4）小华改变电阻两端的电压进行了三次测量，三次测出的电阻分别为5.9Ω、6.1Ω、6.3Ω并不相等，为减小实验误差，该电阻的真实值更接近于Ω．（5）将上述实验中的电阻换成小灯泡，用同样的方法测小灯泡的电阻，分析实验数据发现，小灯泡两端电压越低，小灯泡的电阻越小，原因是．24．在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1A”，电源电压4.5V并保持不变．（1）用笔画线代替导线，将图甲中电路连接完整（请用签字笔在答题卡上连线）．（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是．（3）正确连线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是电阻R出现现象．（4）排除故障后，先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数为0.2A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A．（5）分析三次的实验数据，可得出电流与电阻的关系是．（6）王强同学继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是滑动变阻器阻值太小；要使电压表示数保持3V，要求变阻器的最大阻值最少为Ω．四、计算题（第1题6分，第2题7分，共13分）25．为防止酒驾事故的出现，酒精测试仪被广泛应用．有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示．当酒精气体的浓度为0时，R1的电阻为60Ω．在图乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω．求：（1）当被检测者的酒精气体的浓度为0时，电压的示数是多少？（2）现在国际公认的酒驾标准是0.2m g/mL≤酒精气体浓度≤0.8mg/mL，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾．26．如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6V 3W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2A（设灯丝电阻不受温度影响）．求：（1）电源电压（2）电阻R的阻值（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率．2015-2016学年山东省枣庄市薛城区奚仲中学九年级（上）月考物理试卷（12月份）参考答案与试题解析一、选择题（每题2分，共24分）1．下列现象能说明分子间存在吸引力的是（）A．固体和液体很难被压缩B．红墨水滴入水中很快散开C．酒精和水混合后总体积变小D．两个表面光滑的铅块紧压后会“粘”在一起【考点】分子间的作用力；分子动理论的其它内容及应用．【分析】本题根据分子动理论的相关内容解答，分子动理论内容为：物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力．【解答】解：A、固体和液体很难被压缩是因为分子间存在相互的斥力，故A错误；B、红墨水滴入水中很快散开是因为墨水分子做无规则运动，故B错误；C、酒精和水混合后体积减小，是因为分子间有空隙，故C错误；D、两个表面光滑的铅块紧压后，由于分子间存在相互的引力而使两块铅块粘在一起，故D正确；故选D．【点评】分子动理论为考试中的热点，要求学生不但要掌握分子动理论的内容，也要注意所各内容所对应的现象．2．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多D．发生热传递时，热量总是从内能大的物体传递给内能小的物体【考点】温度、热量与内能的关系．【专题】比较思想；分子热运动、内能．【分析】A、物体温度升高，内能一定增大；物体内能增加，温度不一定升高；B、改变内能有两种方式：做功和热传递；C、热量是个过程量，区别于状态量，只是在热传递这个过程中才有热量这个物理量，当两物体温差达到相等时，热传递就停止．所以只能说某物体吸收了多少热量，放出了多少热量．D、发生热传递的条件是存在温度差．【解答】解：A、物体吸收热量，内能一定增加，但温度不一定升高．如冰在熔化过程中，吸收热量，温度保持不变．此选项错误；B、物体温度升高，内能一定增加，但不一定是吸收了热量，可能是外界对物体做了功．此选项正确；C、我们不敢大口地喝热气腾腾的汤，是因为热汤的温度高．不能说汤含有的热量较多，此选项错误；D、发生热传递时，热量从是从温度高的物体传递给温度低的物体．而不是从内能大的物体传递给内能小的物体，此选项错误．故选B．【点评】一般情况下，物体吸收热量，内能增加，温度升高，只有两种特殊情况：晶体熔化和液体的沸腾，它们都是物体吸收热量，内能增加，温度不变要重点记忆．3．一台效率为40%的柴油机，当输出3.44×107J有用功时，消耗的柴油质量是多少？（）（柴油的热值是4.3×107J/kg）A．0.8kg B．2kg C．0.32kg D．2.8kg【考点】热机的效率；功的计算．【专题】计算题．【分析】知道有用功和柴油机的效率，利用效率公式求柴油机工作消耗的总能量，再利用燃料完全燃烧放热公式Q放=mq求消耗柴油的质量．【解答】解：∵η=，∴柴油机工作消耗的总能量（柴油完全燃烧放出的热量）Q放===8.6×107J；∵Q放=mq，∴消耗柴油的质量：m===2kg．故选B．【点评】本题考查了学生对燃料完全燃烧放热公式、效率公式的掌握和运用，因条件已给出，难度不大．4．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是（）A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核 D．摩擦创造了电荷【考点】摩擦起电的实质．【分析】摩擦起电的实质是电子的得失，失去电子的带正电，得到电子的带负电．【解答】解：梳子和头发摩擦，梳子带的负电荷说明梳子得到了电子．故选A．【点评】此题考查了摩擦起电的实质，是一道基础题．5．为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的学电路图是（）A．B．C．D．【考点】电路图设计．【专题】电流和电路．【分析】由题意知，未系好安全带时指示灯亮，系好安全带灯泡不亮，说明开关断开指示灯亮，否则灯泡不亮即被短路了．【解答】解：A、无论开关断开还是闭合，灯泡都发光．不符合题意；B、无论开关断开还是闭合，灯泡都发光．不符合题意；C、开关断开，灯泡和保护电阻串联能够发光；开关闭合，灯泡被短路不能发光．符合题意；D、开关断开，灯泡与保护电阻串联能够发光；开关闭合造成电源短路．不符合题意．故选C．【点评】本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻是保护电阻，可使电路对电源不被短路．6．在如图（a）所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1、R2两端的电压分别为（）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V【考点】串联电路的电压规律；电压表的读数方法．【专题】压轴题．【分析】两个电阻串联，V2与R2并联，V1并联在电源两端；根据串联电路两端的电压等于各部分电压之和，先分析两个电压表量程，然后根据量程分别读出电压表的示数即可，再利用串联电路电压的特点求出电阻R1、R2两端的电压．【解答】解：因为串联电路两端电压等于各部分电压之和，而V1测量电源电压，V2测量R2两端的电压，所以V2的量程为是有0～3V；V1的量程为0～15V；故V1、V2的示数分别为12V和2.4V；又因为串联电路两端电压等于各部分电压之和，所以R1两端的电压：12V﹣2.4V=9.6V．故选A．【点评】会识别电路，判断电压表所测的电压值，并会根据欧姆定律以及电路的特点进行相关计算．7．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1AB．将甲、乙两导体并联到电压为2V的电源上时，干路中的电流为0.6AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零【考点】探究电流与电压、电阻的关系实验；并联电路的电流规律；并联电路的电压规律；影响电阻大小的因素．【专题】应用题；图析法．【分析】（1）从U﹣I图象可以得出的信息：①在一定电压下通过导体的电流；②通过比较相同电压下的电流大小，比较电阻大小关系；③通过导体的电流与其两端的电压成正比．（2）电阻是导体本身的一种性质，与两端的电压和通过的电流无关．【解答】解：A、由乙的图象可知，当U=1V时，I=0.1A，故A正确、不符合题意；B、当甲、乙两导体并联后接到电压为2V的电源上时，U甲=U乙=2V，由图知I甲=0.4A，I乙=0.2A，I=0.6A，故B正确、不符合题意；C、加同样电压时（2V），I甲=0.4A，I乙=0.2A，I甲＞I乙，所以R甲＜R乙，故C正确、不符合题意；D、电阻的大小与两端的电压无关，所以导体两端的电压为零时电阻的阻值不变，故D不正确、符合题意．故选D．【点评】本题考查了并联电路的特点和欧姆定律的应用，关键是知道电阻的阻值与两端的电压和通过的电流无关以及从图象中得出相关的信息．8．一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻（）A．等于1ΩB．小于0.1ΩC．等于10.1ΩD．大于0.1Ω小于10Ω【考点】电阻的并联．【专题】推理法．【分析】并联电路总电阻的倒数等于各支路电阻倒数之和，电阻越并越小，小于其中任一个．据此求解．【解答】解：∵两电阻并联，∴=+，∴并联电路的总电阻小于任一支路电阻，故总电阻小于0.1Ω．故选B．【点评】理解电阻越并越小，并联电路的总电阻小于任一支路电阻，即小于最小的电阻，这是本题的关键．9．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是（）A．电压表V l与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V l的示数变大D．电流表A的示数变小．电压表V2的示数变大【考点】电路的动态分析；滑动变阻器的使用；欧姆定律的应用．【专题】压轴题．【分析】先判断电路的连接方式和两个电压表分别是测量哪个电阻的电压后，由串联电路的特点分析．【解答】解：电阻R1和R2是串联，V1测总电压，即电源电压，V2测R2的电压，滑片向右移动时，电阻变大，电流变小，由串联电路的分压原理知，滑动变阻器上的电压增大，即电压表V2的示数变大，而电源电压是不变的，即V1示数不变．故选：D．【点评】本题利用了串联的分压原理求解：串联电路中的各用电器的电压之比等于电阻之比，当电阻变大时，所分的电压也变大，反之减小．10．如右图，电压U 不变，开关S闭合后，下列说法正确的是（）A．电流表的读数增大 B．电流表的读数减小C．电压表的读数增大 D．电压表的读数减小【考点】欧姆定律的应用；电阻的并联．【专题】推理法．【分析】由图可知，开关S断开时，电路为R1的简单电路，当开关S闭合后，又并联一个电阻，导致电路中的总电阻变小，由欧姆定律可得，电路中的总电流将变大．另外根据电流表、电压表的使用要求可以解答此题．【解答】解：∵电压表测电源的电压，且电源的电压不变，∴电压表的示数不变；当开关S闭合后，又并联一个电阻，导致电路中的总电阻变小，由欧姆定律可得，电路中的总电流将变大，即电流表的示数增大．故选A．【点评】该题考查了由开关的通、断引起电路的变化和电流表、电压表的使用，关键是分析开关变化前后电路的连接情况．11．将标有“6V3W”的小灯泡连接在电路中时，通过其中的电流为0.4A，这时小灯泡的实际功率P实与额定功率P额之间关系正确的是（）A．P实＞P额B．P实＜P额C．P实=P额D．无法确定【考点】电功率的计算；额定功率；实际功率．【专题】应用题．【分析】已知灯泡的额定电压和额定功率，根据公式I=可求通过灯泡的额定电流，再与通过灯泡的实际电流相比较；根据公式P=I2R即可得出结论．【解答】解：通过灯泡的额定电流I1===0.5A；通过灯泡的实际电流为0.4A，小于额定电流；根据公式P=I2R可知；灯泡的实际功率小于灯泡的额定功率．故选B．【点评】本题考查电功率大小的比较，关键知道灯泡的电阻保持不变，比较电流的大小，即可知道额定功率和实际功率的大小．12．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯均正常发光时，通过甲灯的电流比乙灯小D．将乙灯接入110伏电路中，它的实际功率为50瓦【考点】电功率与电压、电流的关系．【专题】应用题；电能和电功率．【分析】（1）两灯泡正常发光的功率和额定功率相等，根据W=Pt可知，灯泡消耗的电能的多少不仅与灯泡的实际功率有关，还与工作时间有关；根据P=比较两灯泡的电阻关系，根据P=UI比较两灯泡正常发光时的电流关系；（2）根据P=表示出乙灯泡的电阻，再根据P=求出将乙灯接入110伏电路中时的实际功率．【解答】解：（1）两灯泡正常发光的功率和额定功率相等，由W=Pt可知，灯泡消耗的电能的多少不仅与灯泡的实际功率有关，还与工作时间有关，故A错误；由P=的变形式R=可知，甲灯泡的电功率较小，电阻较大，即甲灯的电阻大于乙灯的电阻，故B错误；由P=UI的变形式I=，乙灯泡的实际功率较大，通过的电流较大，即通过甲灯的电流比乙灯小，故C正确；（2）由P=可得，乙灯泡的电阻：R乙=，将乙灯接入110伏电路中时的实际功率：P乙实===P乙=×100W=25W，故D错误．故选C．【点评】本题考查了电功率公式的灵活应用，关键是知道灯泡正常发光时的电压和额定电压相等．二、填空题（每空1分，共21分）13．2kg的水温度升高1℃，需吸收8.4×103J的热量．已知c水＞c沙石，相同质量的水和沙石，若吸收或放出同样多热量，温度变化较大的是沙石，据此可解释沙漠地区的昼夜温差变化较沿海地区的要大．（选填“大”或“小”）．【考点】热量的计算；比热容解释简单的自然现象．【专题】计算题；比热容、热机、热值．【分析】（1）根据Q=cm△t求出水吸收的热量；（2）利用热量的计算公式Q=cm△t可知，在质量相等、吸热也相同的情况下，谁的比热容小；它的温度变化就大．【解答】解：（1）2kg的水温度升高1℃吸收的热量：Q=cm△t=4.2×103J/（kg•℃）×2kg×1℃=8.4×103J；（2）利用热量的计算公式Q=cm△t可知，在质量相等、吸热也相同的情况下，谁的比热容小；它的温度变化就大．由表中数据可知：沙石的比热容小于水的比热容，所以相同质量的水和沙石，若吸收或放出同样多热量，温度变化较大的是沙石．因为沙漠地区表面多为沙石，所以沙漠地区的昼夜温差较沿海地区的要大．故答案为：8.4×103；沙石；大．【点评】解答此题需要学生理解比热容的概念，并能用控制变量法研究物质在质量相等、吸热也相同的情况下，温度变化的大小和比热容的关系．14．如图所示，是四冲程汽油机工作的部分冲程示意图，其中乙图是做功冲程，甲图是依靠飞轮的惯性来完成的冲程．【考点】内燃机的四个冲程．【专题】图析法．【分析】解决此题可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”；其中，气阀门都关闭谓之关，只有一个气阀门打开谓之开．【解答】解：由图可知，乙图中的气门关闭，活塞下行，所以是做功冲程；甲图中的排气门打开，活塞上行，所以是排气冲程，在该冲程中是依靠飞轮的惯性来完成的冲程；故答案为：乙，甲．【点评】解决此类问题关键是看气阀门的开关情况和活塞运动情况，结合规律总结进行判断内燃机的冲程．15．如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中的电流方向由B到A （“由A到B”或“由B到A”）．【考点】验电器的原理及使用．【专题】电流和电路．【分析】人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反．【解答】解：连接的瞬间，A带的负电减少，说明电子从A到B移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向B→A．故答案为：由B到A．【点评】本题的目的是考查对验电器使用原理、电流方向的掌握情况．在金属导体中，能够自由移动的电荷是负电荷（自由电子），所以在金属导体中，电流的方向始终与自由电荷的运动方向相反．16．有A、B、C三根导线，其中A、B是铜导线，C是镍铬合金线．A、B两根导线的长短相同，A比B粗；B、C两根导线的长短、粗细都相同，则三根导线中电阻最大的是 C ，电阻最小的是 A ．【考点】影响电阻大小的因素．【专题】应用题；控制变量法．【分析】电阻是导体自身的一种特性，它由导体的材料、长度和横截面积决定．比较电阻大小与长度的关系时，就得在另外两个因素相同的条件下来进行．同样比较电阻大小与粗细或材料关系时，也要求另外两个因素相同．【解答】解：（1）由于A、B都是铜线且长度相同，A比B粗，∴R B＞R A；（2）∵B、C两根导线的长短、粗细都相同，但C是镍鉻合金线，B是铜线，∴R C＞R B，所以由以上分析可知这三根导线的电阻关系是R C＞R B＞R A．故答案为：C；A．【点评】比较电阻的大小，要从长度和横截面积及材料入手来分析，由于导体电阻跟多个因素有关，所以在分析时应注意控制变量．17．如图所示，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，则电源电压为 6 V，R2的阻值为30 Ω．【考点】欧姆定律的应用．【专题】电路和欧姆定律．【分析】（1）闭合S，断开S1时，电路为R1的简单电路，根据欧姆定律求出电源的电压；（2）若再闭合S1时，两电阻并联，电流表测干路电流，根据并联电路的电流特点可知电流表示数的变化即为R2支路的电流，根据并联电路的电压特点和欧姆定律求出R2的阻值．【解答】解：（1）闭合S，断开S1时，电路为R1的简单电路；由I=可知，电源的电压：U=U1=I1R1=0.3A×20Ω=6V；（2）若再闭合S1时，两电阻并联，则U2=U=6V，电流表示数的变化量即为R2支路的电流，则I2=0.2A；。

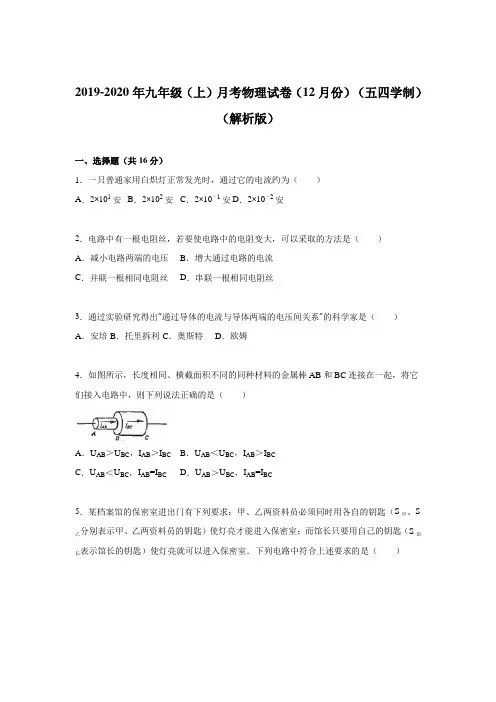

2019-2020年九年级(上)月考物理试卷(12月份)(五四学制)(解析版)
2019-2020年九年级（上）月考物理试卷（12月份）（五四学制）（解析版）一、选择题（共16分）1．一只普通家用白炽灯正常发光时，通过它的电流约为（）A．2×101安B．2×102安C．2×10﹣1安 D．2×10﹣2安2．电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是（）A．减小电路两端的电压B．增大通过电路的电流C．并联一根相同电阻丝D．串联一根相同电阻丝3．通过实验研究得出“通过导体的电流与导体两端的电压间关系”的科学家是（）A．安培 B．托里拆利 C．奥斯特D．欧姆4．如图所示，长度相同、横截面积不同的同种材料的金属棒AB和BC连接在一起，将它们接入电路中，则下列说法正确的是（）A．U AB＞U BC，I AB＞I BC B．U AB＜U BC，I AB＞I BCC．U AB＜U BC，I AB=I BC D．U AB＞U BC，I AB=I BC5．某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合上述要求的是（）A．B．C．D．6．下列事例中，运用相同科学研究方法的是（）①探究导体中电流与电压的关系；②用水流比作电流；③曹冲称象；④用总电阻替代两个串联的电阻．A．①、②B．①、③C．②、④D．③、④7．如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A．电流表A的示数变小，电压表V1的示数变大B．电压表V2与电流表A的示数之比保持不变C．电压表V1与电压表V2的示数之和保持不变D．电压表V2示数变化量与电流表A示数变化量的比值一定变大8．在图所示的电路中，电源电压保持不变．闭合电键后，电路正常工作，过了一会儿，有一只电表的示数突然变小，有一盏灯熄灭了，其余电表的示数不变，对发生这一现象的原因，下列判断正确的是（）A．一定只有L1熄灭B．可能L2短路C．可能是L2熄灭D．可能L1短路二、填空（共26分）9．电压是使自由电荷发生定向移动形成的原因．家中的电灯与空调器之间是连接，电灯与控制它的电键之间是连接（选填“串联”或“并联”）．10．通过某导体电流为0.2安，10秒内通过其横截面的电荷量为库，若它的电阻为50欧，它的两端的电压为伏；当它两端电压为0伏时，它的电阻为欧．11．导体的电阻取决于它的材料、横截面积、和温度．滑动变阻器是通过改变接入电路的电阻丝的来改变其连入电路的电阻．一个滑动变阻器上标有“50Ω，1.5A”字样，分别表示它的是50Ω和是1.5A，通常在电键闭合前应将电阻调到．12．如图所示，电源电压为8V，R1=4Ω，滑动变阻器的最大阻值是12Ω，滑片滑到左端时，通过R1的电流为A；P滑到右端时，通过R1的电流为A．13．如图，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部分均正常．这时若用电压表测a、b两点间的电压，示数为V，测b、c两点间的电压，示数为V．14．如在图所示的电路中，电源电压保持不变，当电键S由断开变为闭合时，电流表的示数将，电压表的示数将，电压表示数与电流表示数的比值将．（均选填“变大”、“不变”或“变小”）15．在图所示的电路中，电源电压保持不变．电路中出现了故障，且只发生在电阻R1、R2上（不同时发生故障）．电键S闭合后，①若R2短路，则电压表示数，电流表示数；（选填“有”或“无”）②若观察到两个电表均无示数，则故障可能是．16．小华同学通过实验探究并联电路中电阻的特点，研究过程如图（a）、（b）和（c）所示．请仔细观察图中电路的连接及电流表的指针偏转情况，然后归纳得出初步结论．（1）比较图中的（a）和（b）两图及相关条件可知：．（2）比较图中的（b）和（c）两图及相关条件可知：．三、作图题（共6分）17．在图中的○里填上适当的电表符号，填上后要求电路成为正确的并联电路．18．在图示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯两端电压；②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮．四、计算题（共24分）19．如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω．闭合电键S，电流表A1的示数为0.3A，电流表A2的示数为0.2A．求：（1）电源电压U．（2）电阻R2的阻值．20．在图所示的电路中，电源电压为6伏且保持不变，电阻R1的阻值为20欧．闭合电键S 后，电流表的示数为0.2安．求：（1）电阻R2的阻值．（2）电压表的示数．21．图所示的电路中，电源电压为18V且保持不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 1A”闭合电建S后，通过R1的电流为0.6A．求：（1）电阻R1的两端的电压U1；（2）此时电流通过R1消耗的电功率P1；（3）计算在移动滑片的过程中电压表的最小示数．22．在如图（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为2.5Ω，滑动变阻器R2上标有“20Ω 2A”，闭合电键S后电流表示数如图（b）所示．求：（1）电阻R1两端的电压U1．（2）此时滑动变阻器R2消耗的电功率P2．（3）移动滑片P，在确保电路中各项元件正常工作的前提下，要使电流表示数的变化量最大，求滑动变阻器R2接入的阻值范围．五、实验题（共18分）23．在探究并联电路中电阻的规律时，小明同学分别按如图（a）连接电路时，电键应该是的．图（b）中电阻R是替代图（a）中并联电阻R1和R2的电阻，则接入电阻R时电路应满足以下条件：（1）保持不变．（2）电流表的示数与电流表的示数相等．24．如图所示为小华同学做“用电流表测电流”实验的电路，其中的电流表尚未连接好，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表测量灯L2的电流．（用2B铅笔在答题纸的相应位置连线）为研究并联电路中的电流关系，他还应继续测量和的电流，然后归纳得出结论．25．小明做“用电流表、电压表测电阻”实验，实验器材如图1中所示，请完成下列要求．①小明连接的电路如图1所示，图中尚有一根导线未连接，请用笔线代替导线在图中按规范的实验操作要求连线．②小明正确连接电路，实验步骤正确，闭合电键，移动滑动变阻器滑片过程中，发现电流表始终无示数，电压表示数始终为6伏，产生这种现象的原因是．③小明排除故障后按正确的步骤继续实验．闭合电键，观察到电压表、电流表示数如图2所示．将滑片移到中点时，电流表示数为0.58安，在移动滑片过程中，观察到电流表示数的最大值为1.2安．请将实验数据记录表填写完整．（计算电阻时，精确到0.1欧）26．小明同学做“探究导体中电流与电压的关系”实验时，实验室提供的器材如图15所示，他先画出实验电路图，然后选取相应的实验器材，再正确连接电路进行实验．①在研究通过导体甲的电流I与它两端电压U的关系时，他将实验数据记录在表一中．表格中还有几处的数据如图2，3的电表所示，请将表格填写完整．②观察表格中的数据，你认为小明同学从第2次实验到第3次实验，必做的实验操作为：、．③实验中多次改变导体甲两端的电压，其目的是：．④分析比较表一中的实验数据得到的初步结论是：．⑤接下来，他换用其它导体继续实验，其目的是：．2015-2016学年上海市上南地区六校联考九年级（上）月考物理试卷（12月份）（五四学制）参考答案与试题解析一、选择题（共16分）1．一只普通家用白炽灯正常发光时，通过它的电流约为（）A．2×101安B．2×102安C．2×10﹣1安 D．2×10﹣2安【考点】电流的大小．【专题】电流和电路．【分析】普通家用照明白炽灯泡比如“220V 40W”，正常工作时，电压为220V，功率为40W，由公式P=UI估算电流的值．【解答】解：普通家用照明白炽灯泡，一般为“220V、40W”，正常工作时，电压为220V，功率为40W，由公式P=UI得I==≈0.2A=2×10﹣1A．故选C．【点评】本题关键对普通家用照明白炽灯泡的额定电压和额定功率有所了解，考查生活常识，比较简单．2．电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是（）A．减小电路两端的电压B．增大通过电路的电流C．并联一根相同电阻丝D．串联一根相同电阻丝【考点】电阻的串联；影响电阻大小的因素．【专题】电压和电阻．【分析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系，与导体两端的电压及通过导体的电流无关．【解答】解：A、导体电阻的大小与其两端的电压的大小无关，故减小电路两端的电压不影响电阻的大小，故A错误；B、导体电阻的大小与通过的电流的大小无关，故增大通过电路的电流不影响电阻的大小，故B错误；C、并联一根相同电阻丝，横截面积增大，则电路中的电阻减小，故C错误；D、串联一根相同电阻丝，导体的长度增大，电路中的电阻增大；故D正确．故选D．【点评】本题考查了影响电阻大小的因素，属于基本内容，比较简单．3．通过实验研究得出“通过导体的电流与导体两端的电压间关系”的科学家是（）A．安培 B．托里拆利 C．奥斯特D．欧姆【考点】物理常识．【专题】其他综合题．【分析】根据对物理学家欧姆成就的了解作答．【解答】解：在电阻一定时，通过导体的电流与导体两端电压成正比；在电压一定时，通过导体的电流与电阻成反比．这就是著名的欧姆定律，是由德国物理学家欧姆最早发现并总结得出的．故选D．【点评】欧姆定律是初中电学最重要的规律，我们既要掌握其内容，也要正确熟练应用，解决简单的实际问题．4．如图所示，长度相同、横截面积不同的同种材料的金属棒AB和BC连接在一起，将它们接入电路中，则下列说法正确的是（）A．U AB＞U BC，I AB＞I BC B．U AB＜U BC，I AB＞I BCC．U AB＜U BC，I AB=I BC D．U AB＞U BC，I AB=I BC【考点】欧姆定律的应用；影响电阻大小的因素．【专题】应用题；电路和欧姆定律．【分析】因两电阻串联，则由串联电路的电流规律可知两导体中的电流关系；由于电阻的大小与导体的材料、长度、横截面积有关，故由题意可知两部分电阻的大小关系，再由欧姆定律可求得两部分导体两端的电压关系．【解答】解：因两电阻串联，所以通过两部分导体的电流相等即I AB=I BC；∵导体AB和BC的材料相同，长度相同，但是横截面积不同，且S AB＜S BC，∴AB段的导体电阻大于BC段的电阻，根据欧姆定律可知，AB段的电压要大于BC段的电压即U AB＞U BC．故选D．【点评】本题考查串联电路的电流规律及影响电阻大小的因素，同时也检测了同学们对于欧姆定律的应用情况，熟记电阻大小与导体的长度成正比与导体的横截面积成反比的关系、并能利用欧姆定律做定性的分析是解决该题的关键．5．某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合上述要求的是（）A．B．C．D．【考点】电路图设计．【专题】图像综合题．【分析】根据串并联电路的关系判断甲、乙两资料员开关之间的关系和馆长钥匙之间关系，然后判断灯亮的位置即可得出答案．【解答】解：由题意可知，甲、乙两资料员必须同时用各自的钥匙使灯亮才能进入保密室说明两者不能独立工作、相互影响即为串联；馆长只要用自己的钥匙使灯亮就可以进入保密室说明馆长的钥匙开关与甲、乙资料员钥匙开关并联，且灯泡位于干路．故选C．【点评】根据题意得出三个开关连接的方式和灯泡的位置是解决本题的关键．6．下列事例中，运用相同科学研究方法的是（）①探究导体中电流与电压的关系；②用水流比作电流；③曹冲称象；④用总电阻替代两个串联的电阻．A．①、②B．①、③C．②、④D．③、④【考点】物理学方法．【专题】其他综合题．【分析】首先明确常见的物理研究方法的基本内容，然后对每个选项进行分析．控制变量法：物理学中对于多因素或多变量的问题，常常采用控制因素（变量）的方法，把多因素的问题变成多个单因素的问题．每一次只改变其中的某一个因素，而控制其余几个因素不变，从而研究被改变的这个因素对事物的影响，分别加以研究，最后再综合解决，这种方法叫控制变量法；“类比法”是指两类不同事物之间存在某种关系上的相似，从两类不同事物之间找出某些相似的关系的思维方法；等效法是在研究物理问题时，有时为了使问题简化，常用一个物理量来代替其他所有物理量，但不会改变物理效果．【解答】解：①探究导体中电流与电压的关系，需要保持电阻一定，改变导体两端电压，采用的是控制变量法；②电流和水流都客观存在，但电流的形成无法直接观察，水流却可以直接观察．电流是电荷的定向移动形成的，水流是水分子的定向移动形成的．两者的形成有共同之处，用能直接观察的水流解释不能直接观察的电流的形成，采用的是“类比法”；③曹冲称象的过程是：在河里停一只大船，首先把象牵到船上，等船身稳定了，在船舷上齐水面的地方刻一条标志线；再叫人把象牵到岸上，把大小不同的石头往船上装，直到等船身沉到标志线处；最后称出船里的石头，就知道了象的质量．此过程中，船上石头的总质量等于大象的质量，通过石头的质量得到大象的质量，采用的是等效替代法；④一个电阻在电路中的作用与两个电阻串联在电路中共同作用产生的效果相同，即两个电阻可以代替一个电阻或一个电阻可以代替两个电阻．采用的是等效替代法．故选D．【点评】解决此类问题的关键是熟悉基本的物理研究方法，在实际问题中能够识别和应用．7．如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A．电流表A的示数变小，电压表V1的示数变大B．电压表V2与电流表A的示数之比保持不变C．电压表V1与电压表V2的示数之和保持不变D．电压表V2示数变化量与电流表A示数变化量的比值一定变大【考点】电路的动态分析；欧姆定律的应用．【专题】应用题；动态预测题；电路和欧姆定律；电路变化分析综合题．【分析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据欧姆定律结合R2接入电路中的阻值判断电压表V2与电流表A的示数之比的变化，根据串联电路的电压特点结合电源的电压可知电压表V1与电压表V2的示数之和的变化；根据串联电路的电压特点和欧姆定律表示出电压表V2示数变化量与电流表A示数变化量的比值，然后判断这个比值的变化．【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流．将滑动变阻器的滑片P向右移动，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，由U=IR可知，R1两端的电压变小，即电压表V1的示数变小，故A错误；由R=可知，电压表V2与电流表A的示数之比等于R2接入电路中的阻值，所以，电压表V2与电流表A的示数之比变大，故B错误；因串联电路中总电压等于各分电压之和，且电源两端的电压保持不变，所以，电压表V1与电压表V2的示数之和保持不变，故C正确；设滑片移动前后电路中的电流为I1、I2，则电压表V2示数的变化量：△U2=U2﹣U2′=（U﹣I1R1）﹣（U﹣I2R1）=（I2﹣I1）R1=﹣△IR1，即=﹣R1，所以，电压表V2示数变化量与电流表A示数变化量的比值一定不变，故D错误．故选C．【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，会表示出电压表V2示数变化量与电流表A示数变化量的比值是关键．8．在图所示的电路中，电源电压保持不变．闭合电键后，电路正常工作，过了一会儿，有一只电表的示数突然变小，有一盏灯熄灭了，其余电表的示数不变，对发生这一现象的原因，下列判断正确的是（）A．一定只有L1熄灭B．可能L2短路C．可能是L2熄灭D．可能L1短路【考点】电流表、电压表在判断电路故障中的应用．【专题】压轴题；图析法．【分析】分析电路图，两电灯并联，电流表A2测量干路电流，电流表A1测量L2中的电流，电压表测量并联支路两端的电压（电源电压）．根据电源电压不变和并联电路中各支路互不影响的特点进行分析判断．【解答】解：闭合电键后，电路正常工作，过了一会儿，有一只电表的示数突然变小，有一盏灯熄灭了，其余电表的示数不变，根据并联电路互不影响，可判断灯泡熄灭的原因一定是灯泡发生断路故障，否则两灯泡将同时熄灭，故BD错误；若L1熄灭，即L1为断路，由于电压表测量电源电压，而电源电压不变，故电压表示数不变；又因为电流表A2测量干路电流，电流表A1测量L2中的电流，因此A2示数变小，A1示数不变，符合题意，故A正确；若L2熄灭，即L2为断路，由于电压表测量电源电压，而电源电压不变，故电压表示数不变；又因为电流表A2测量干路电流，电流表A1测量L2中的电流，因此A2示数变小，A1示数为零，符合题意，故C错误；故选A．【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力．二、填空（共26分）9．电压是使自由电荷发生定向移动形成电流的原因．家中的电灯与空调器之间是并联连接，电灯与控制它的电键之间是串联连接（选填“串联”或“并联”）．【考点】家庭电路的连接；电压．【专题】应用题；电流和电路；电与热、生活用电．【分析】根据电压的概念、家用电器、开关的连接方式可做出解答．【解答】解：电压是使自由电荷发生定向移动形成电流的原因；家中的电灯与空调器在使用时互不影响，它们之间是并联连接；电灯与控制它的电键之间是串联连接．故答案为：电流；并联；串联．【点评】了解电压的作用、家庭电路中的连接常识，可顺利解答此题．10．通过某导体电流为0.2安，10秒内通过其横截面的电荷量为2库，若它的电阻为50欧，它的两端的电压为10伏；当它两端电压为0伏时，它的电阻为50欧．【考点】欧姆定律的应用；电量及其计算．【专题】计算题；电流和电路；电压和电阻；欧姆定律．【分析】已知电荷量Q、通电时间t，利用Q=It求电荷量；利用U=IR求电阻两端的电压；电阻是导体本身阻碍电流的性质，其大小决定于导体的长度、横截面积和材料，而与导体两端的电压和通过的电流无关．【解答】解：由I=得：Q=It=0.2A×10s=2C；由欧姆定律可得：U=IR=0.2A×50Ω=10V；当它两端电压为0伏时，它的电阻不变，仍为50Ω．故答案为：2；10；50．【点评】本题考查了电流定义式、欧姆定律的应用，易错点在第三问，理解好：电阻是导体本身阻碍电流的性质，与导体两端的电压和通过的电流无关．11．导体的电阻取决于它的材料、横截面积、长度和温度．滑动变阻器是通过改变接入电路的电阻丝的长度来改变其连入电路的电阻．一个滑动变阻器上标有“50Ω，1.5A”字样，分别表示它的最大电阻是50Ω和允许通过的最大电流是1.5A，通常在电键闭合前应将电阻调到最大值．【考点】影响电阻大小的因素．【专题】应用题；电压和电阻．【分析】（1）导体电阻的大小决定于导体的材料、长度和横截面积．（2）滑动变阻器的原理：改变连入电路的电阻线的长度，改变连入电路的电阻阻值，改变电路中的电流．（3）滑动变阻器标有“50Ω、1.5A”，标明最大电阻值和允许通过的最大电流．（4）滑动变阻器的接法：滑动变阻器一定要串联在电路中，而且闭合开关前一定要将滑片置于最大阻值处．【解答】解：电阻是导体的一种性质，影响电阻大小的因素有三个，除了材料、长度以外还有横截面积；滑动变阻器是在材料和横截面积一定时，改变电阻的长度来改变电阻大小的；滑动变阻器标有“50Ω、1.5A”，50Ω指的是滑动变阻器的最大电阻值是50Ω；1.5A指的是允许通过的最大电流值是1.5A；为了使滑动变阻器对电路起到保护作用，一般将它串联在电路中，并且通常在使用前将滑片调到最大阻值的位置上．故答案为：长度；长度；最大电阻；允许通过的最大电流；最大值．【点评】本题考查的是影响电阻大小的因素和滑动变阻器的原理和使用，属于基本内容．12．如图所示，电源电压为8V，R1=4Ω，滑动变阻器的最大阻值是12Ω，滑片滑到左端时，通过R1的电流为0.5A；P滑到右端时，通过R1的电流为2A．【考点】电路的动态分析．【专题】计算题；图像综合题．【分析】由电路图可知，当滑片滑到左端时滑动变阻器短路，则此时，电流最大；当滑片滑到右端时，滑动变阻器全部接入，电阻R1和滑动变阻器R2串联，此时电路中电流最小，则根据欧姆定律可求得电流．【解答】解：当滑片滑到左端时，动变阻器全部接入，此时电阻R1和滑动变阻器R2串联，则由欧姆定律可得：通过R1的电流为最小，即为：I2===0.5A．当滑片滑到右端时，滑动变阻器短路，此时电路中只有R1连入电路，电源电压为8V；则由欧姆定律可得：通过R1的电流I1===2A；滑故答案为：0.5；2．【点评】本题考查学生对电路图的认识及欧姆定律的使用，在解答时应注意串联电路中电阻特点．13．如图，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部分均正常．这时若用电压表测a、b两点间的电压，示数为0V，测b、c两点间的电压，示数为6V．【考点】电压表的使用；电流表、电压表在判断电路故障中的应用．【分析】当L2断路时，其它电灯上是没有电压的，但在L2两端的电压为电源的电压．【解答】解：灯泡L2的灯丝断了，其它部分均正常，则L1两端没有电压，在L2两端的电压为电源的电压6V．故本题答案为：0；6．【点评】本题考查了用电压表检测电路的故障．当电压表并联在某处时若有示数，说明此处开路或它处短路，若无示数，说明此处短路或它处开路．14．如在图所示的电路中，电源电压保持不变，当电键S由断开变为闭合时，电流表的示数将变大，电压表的示数将变大，电压表示数与电流表示数的比值将不变．（均选填“变大”、“不变”或“变小”）【考点】电路的动态分析．【专题】电路变化分析综合题．【分析】由电路图可知，开关断开时，两电阻串联，电流表测电路电流，电压表测串联电压，即电阻R1两端的电压；当开关闭合时，只有电阻R1接入电路，电压表测电阻R1两端的电压，即电源电压，电流表测电路电流；根据电路结构应用欧姆定律分析答题．【解答】解：（1）由电路图可知，开关断开时，电压表测电阻R1两端的电压；当开关闭合时，电压表测电源电压，因此开关由断开到闭合过程中电压表示数变大；（2）开关断开时，两电阻串联，开关闭合时，只有电阻R1接入电路，电路电阻变小，电源电压不变，由欧姆定律可知，电流表示数变大；（3）电压表示数变大，电流表示数变大，电压表与电流表示数的比值始终是电阻R1的阻值，所以比值将不变．。

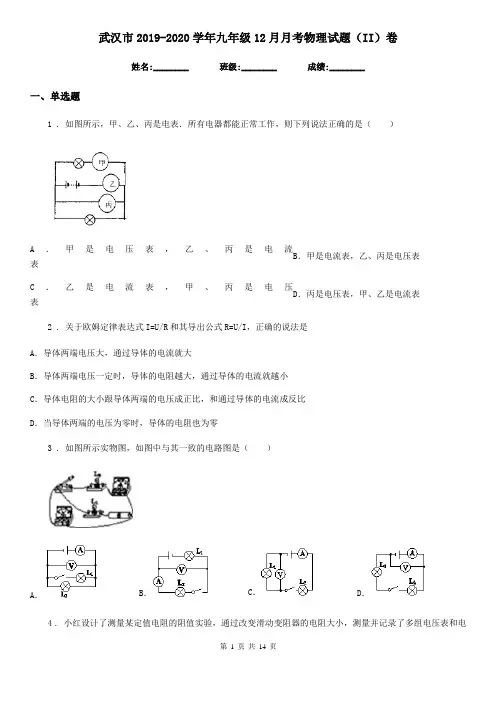

武汉市2019-2020学年九年级12月月考物理试题(II)卷
武汉市2019-2020学年九年级12月月考物理试题（II）卷姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示，甲、乙、丙是电表．所有电器都能正常工作，则下列说法正确的是（）A．甲是电压表，乙、丙是电流B．甲是电流表，乙、丙是电压表表C．乙是电流表，甲、丙是电压D．丙是电压表，甲、乙是电流表表2 . 关于欧姆定律表达式I=U/R和其导出公式R=U/I，正确的说法是A．导体两端电压大，通过导体的电流就大B．导体两端电压一定时，导体的电阻越大，通过导体的电流就越小C．导体电阻的大小跟导体两端的电压成正比，和通过导体的电流成反比D．当导体两端的电压为零时，导体的电阻也为零3 . 如图所示实物图，如图中与其一致的电路图是（）A．B．C．D．4 . 小红设计了测量某定值电阻的阻值实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，小红所连接的电路可能是下列电路图中的哪一个（）A．B．C．D．5 . 小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变.则下列说法正确的是A．天然气浓度增大，电压表与电流表示数的比值变大B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电压表示数变小D．天然气浓度减小，电路消耗的总功率变小6 . 如图所示的电路中，电源电压为6 V且保持不变，定值电阻R1的阻值为10 Ω，滑动变阻器R2的最大阻值为50 Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是A．电压表的示数变大，电流表的示数变小B．电流表和电压表的示数都不变C ．电压表的示数变化范围为1 V~6 VD ．电流表的示数变化范围为0.6 A~0.2 A 7 . 一根铝制导线电阻是R ，要使这根导线电阻变大，可采取的办法是 A ．将这根铝导线拉长后接入电路 B ．将这根铝导线对折后接入电路C ．由公式R =' U' / I 可知，增大导线两端的电压或减小通过导线的电流即可D ．用长度、横截面积相同的铜导线代替这根铝导线接入电路8 . 通常情况下，下列各组物品均属于导体的是A ．干木棒、陶瓷碗、水B ．金属硬币、大地、人体C ．塑料尺、食盐水、橡胶D ．石墨、空气、硫酸 9 . 下列四个图中正确的是（ ）A ．B ．C ．D ．10 . 如图所示，若要使滑动变阻器的滑片P 向右移动时，弹簧秤的读数变大，则变阻器接入电路的方式可以是（ ）A ．C 接E ，D 接FB ．C 接E ，B 接F C ．A 接E ，D 接F D ．A 接E ，B 接F11 . 在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V 的示数是4.5V ，V1的示数是2.5V，则L1、L2两端的电压分别是A．4.5V 4.5V B．2.5V 2.5VC．2.5V 2V D．2V 2.5V12 . 下列实验仪器中，能直接测量电功的仪表是（）A．电流表B．电压表C．验电器D．电能表13 . 如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图像如图乙所示。

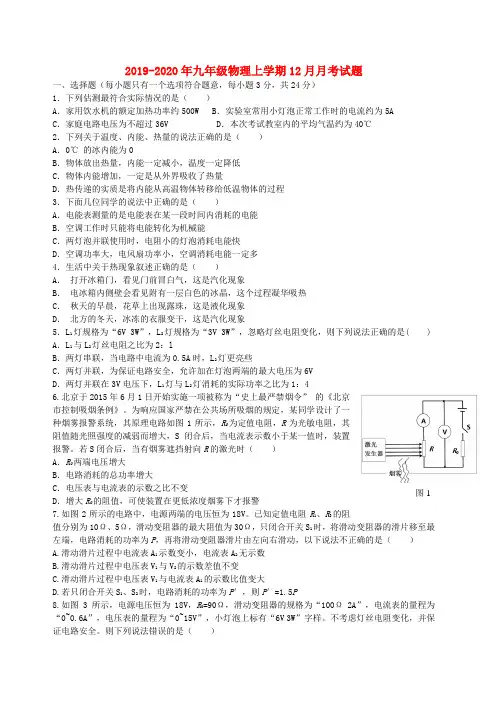

2019-2020年九年级物理上学期12月月考试题
