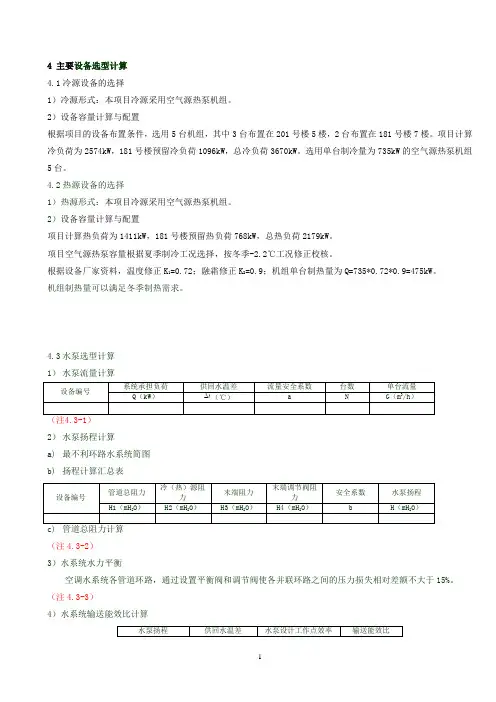

4 主要设备选型计算4.1冷源设备的选择1）冷源形式：本项目冷源采用空气源热泵机组。
2）设备容量计算与配置根据项目的设备布置条件，选用5台机组，其中3台布置在201号楼5楼，2台布置在181号楼7楼。
项目计算冷负荷为2574kW，181号楼预留冷负荷1096kW，总冷负荷3670kW。
选用单台制冷量为735kW的空气源热泵机组5台。
4.2热源设备的选择1）热源形式：本项目冷源采用空气源热泵机组。
2）设备容量计算与配置项目计算热负荷为1411kW，181号楼预留热负荷768kW，总热负荷2179kW。
项目空气源热泵容量根据夏季制冷工况选择，按冬季-2.2℃工况修正校核。
根据设备厂家资料，温度修正K1=0.72；融霜修正K2=0.9；机组单台制热量为Q=735*0.72*0.9=475kW。
机组制热量可以满足冬季制热需求。
4.3水泵选型计算1）水泵流量计算2）水泵扬程计算a)最不利环路水系统简图b)扬程计算汇总表（注4.3-2）3）水系统水力平衡空调水系统各管道环路，通过设置平衡阀和调节阀使各并联环路之间的压力损失相对差额不大于15%。
（注4.3-3）4）水系统输送能效比计算（注4.3-4）5通风系统计算5.1 通风系统风量计算（注5.1）5.2通风系统水力计算与风机单位风量耗功率计算1）通风系统水力计算简图2）通风系统水力计算表（注5.2-1）3）通风系统风机单位风量耗功率计算（注5.2-2）6空调系统计算6.1 空调系统焓湿图计算（注6.1）6.2空调系统水力计算与风机单位风量耗功率计算1）空调风系统水力计算简图2）空调风系统水力计算表（注6.2-1）3）空调风系统风机单位风量耗功率计算（注6.2-2）7节能措施7.1本工程夏季计算冷负荷XX kW，冬季计算热负荷XX kW。
建筑面积为XX m2，单位面积冷负荷指标为XX W/m2，单位面积热负荷指标为XX W/m2。
7.2主要冷（热）源设备及能效比（注7.2）7.3空调水系统输送能效比详4.3，均满足相关节能规范要求。
热泵热水机组选型
PHNIX热泵热水机组选型第一章空气热泵热水机组选型我国拥有丰富而多样的能源资源，但人均能源资源大大低于世界的平均水平，据美国某杂志计算，在2002年中国石油人均储量为2.9吨，仅为世界平均值的11.6％。
另一方面，中国的能源利用效率很低（见表1）。
随着中国城乡建筑的迅速发展，人们生活水平迅速提高，家用卫生热水的需求量也越来越大。
在20世纪80年代中期开始，各种家用热水器应运而生，其中有电热水器、煤气热水器、太阳能热水器等，各种热水器在家庭中的使用正日益普遍，能源浪费也越来越严重。
近几年空气源热泵热水机组的出现，在节能、环保、安全方面具有很多的优点，在家用和商用制取生活热水方面，得到了大力的发展和应用。
中国与发达国家能量设备效率比较（％）表3.1一、空气源热泵热水机的工作原理空气源热泵热水机从低温空气中吸热，然后转移到高温的储水箱中，将热水储存在水箱中已备后用，从原理上来说，它与制冷机相同，都是根据逆卡诺循环原理工作。
但是，两者工作的温度范围和要求的效果不同，制冷装置是将低温物体的热量传递给环境，以造成低温环境，热泵热水器则是从空气中吸取热量，并将它传递给水以生产生活热水。
热泵热水器主要由压缩机、带有冷凝器的热水器（相当于制冷循环的冷凝器）、节流元件、蒸发器和温度控制装置等组成。
空气源热泵热水机系统原理图：空气源热泵热水系统工作时采用电能驱动，通过制冷剂把空气中难以利用的低品位热能吸收，提升为可用的高品位热能对水进行加热。
当热水温度达到所设定温度（控制终温）时，压缩机停止运行，反之，当热水温度降到所设热水温时，压缩机重新启动工作，将热水箱的热水温度升高，使其温度恒定在一定的范围。
二、几种常用热水器的对比分析目前，市场上热水器的主流产品包括电、燃气、和太阳能三大类。
它们都是有一定的优势，但从实际使用看也存在着很大的不足。
例如燃气热水器的优势是设备间单，体积小，运行费用较低，它的缺点主要是表现为系统效率低，并且在燃烧不充分时产生CO等有害气体，不易调温，需定期除垢等。
水源热泵机组选型计算表
25 15 640
55.04
25 15 1084
93.224
25 15 1336
114.896
25 15 924
79.464
25 15 2008
172.688
160
271
334
231
502 2222
5
5
5
5
5
25
25
15
15
239.9973 79.99911
给定 给定
G0=0.86*Q0/（tg-th）
50 40 2865
246.39
50 40 755
64.93
给定 给定
Gc=0.86*Qc/（t1-t2）
25 15 2292
197.112
25 15 604
51.944
COP=Q0/W,取定
573
151
25
25
25
25
25
15
15
15
15
15
79.99911 79.99911 159.9982 79.99911 159.9982
50 40 800
68.8
50 40 1355
116.53
50 40 1670
143.62
50 40 1155
99.33
50 40 2510
215.86
11110 955.46
5
5
1.1*G0 1.1*Gc 1.1*0.02*G0 1.2*(2/1-1/3)*0.04*G0； 补水箱容积为15-30min补 水能力确定
3
4
5
6
7
30
30
30
空气能热泵热水机组水泵选型主要参数
空气能热泵热水机组水泵选型主要参数嘿，伙计们！今天我们来聊聊空气能热泵热水机组水泵选型的主要参数，这可是个大家伙，关乎到咱们家里的热水问题呢！别着急，我会尽量用简单易懂的语言跟大家扯扯这个话题。
咱们得了解什么是空气能热泵。
空气能热泵就是一种利用空气中的热量来加热水的设备，它的工作原理就像空调一样，只不过它不是制冷，而是制热。
这样一来，咱们就不用再担心冬天没热水洗澡了，是吧？空气能热泵热水机组水泵选型的主要参数有哪些呢？这里我们先来聊聊1.1流量这个参数。
流量就是指水泵每小时能排出多少立方米的水，单位是升/小时。
这个参数很重要，因为它决定了热水机组的出水量。
如果流量太小，可能会导致热水不够用；如果流量太大，又会浪费水资源。
我们在选购水泵的时候，一定要根据家里的实际需求来选择合适的流量。
接下来说说1.2扬程这个参数。
扬程是指水泵从水面抽水到水面的高度差，单位是米。
这个参数也很重要，因为它直接影响到水泵的性能。
扬程越高，水泵就能把水抽得越远，但同时也会消耗更多的能源。
在选购水泵的时候，我们既要考虑扬程的大小，也要考虑能源消耗的问题。
再来聊聊2.1电压这个参数。
电压是指水泵工作的电平，单位是伏特。
不同的水泵可能需要不同的电压来正常工作。
我们在选购水泵的时候，一定要注意查看产品说明书，确保所选的水泵与家里的电源相匹配。
2.2电机功率这个参数也很重要。
电机功率是指水泵的动力大小，单位是瓦特。
电机功率越大，水泵的工作效率越高，但同时也会消耗更多的能源。
在选购水泵的时候，我们要根据家里的实际需求来选择合适的电机功率。
接下来说说3.1控制方式这个参数。
控制方式有很多种，比如手动控制、自动控制、远程控制等。
不同控制方式的水泵各有优缺点，我们在选购的时候要根据自己的需求来选择合适的控制方式。
3.2噪音这个参数也很重要。
噪音过大的水泵会影响到家人的休息和生活质量。
在选购水泵的时候，我们要尽量选择噪音较小的产品。
咱们再来说说售后服务这个问题。

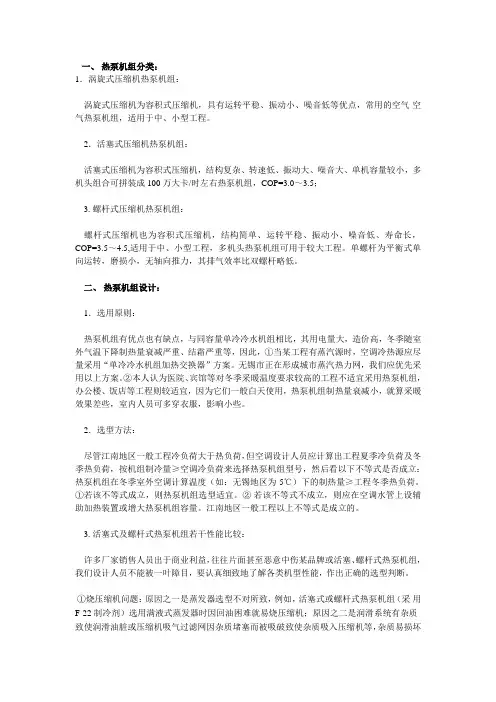

热泵机组的分类、选型、设计
