耐压测试仪使用说明及注意事项
耐压测试仪使用方法
耐压测试仪使用方法一、概述。
耐压测试仪是一种用于检测电气设备、电子产品或绝缘材料在高压下的绝缘性能的仪器。
它能够对被测物体施加高压，以检测其绝缘是否合格，从而保障电气设备的安全可靠性。
本文将介绍耐压测试仪的使用方法，帮助用户正确、安全地进行测试。
二、操作步骤。
1. 准备工作。
在进行耐压测试之前，首先需要对耐压测试仪进行必要的准备工作。
确保耐压测试仪的电源已连接并接地良好，同时检查测试仪的所有连接线路是否完好无损。
2. 设置参数。
根据被测物体的规格和要求，设置耐压测试仪的参数，包括测试电压、测试时间等。
在设置参数时，应该根据被测物体的绝缘等级和标准要求进行调整，以确保测试结果的准确性。
3. 连接被测物体。
将被测物体正确连接到耐压测试仪的测试端口，确保连接牢固可靠。
在连接过程中，应该注意避免产生电气或机械损坏，以免影响测试结果。
4. 开始测试。
当一切准备就绪后，可以开始进行耐压测试。
按下测试仪上的启动按钮，耐压测试仪将会施加设定的高压到被测物体上，持续设定的时间。
在测试过程中，应该密切观察被测物体的状态，确保测试过程安全可靠。
5. 测试结果。
测试完成后，耐压测试仪将会给出测试结果。
根据测试结果，可以判断被测物体的绝缘性能是否符合要求。
如果测试结果合格，则可以认定被测物体的绝缘性能良好；如果测试结果不合格，则需要对被测物体进行进一步的检查和处理。
三、注意事项。
1. 安全第一。
在使用耐压测试仪时，应该始终把安全放在首位。
在测试过程中，严禁触摸高压部件，以免触电危险。
同时，应该遵循相关的安全操作规程，确保测试过程安全可靠。
2. 规范操作。
在进行耐压测试时，应该严格按照操作手册上的要求进行操作，避免出现误操作导致的事故。
同时，应该遵循相关的测试标准和规范，以确保测试结果的准确性和可靠性。
3. 定期维护。
耐压测试仪作为一种精密的测试设备，需要定期进行维护和保养。
定期检查测试仪的电气连接和机械部件，确保其正常运行。
耐压测试仪操作注意事项
耐压测试仪操作注意事项耐压测试仪是一种用于测试电气设备或电气元件耐压性能的仪器。
正确操作耐压测试仪对于确保产品质量和安全性非常重要。
下面将介绍一些耐压测试仪操作的注意事项。
1. 仪器准备：在进行耐压测试前，需要确保耐压测试仪的工作环境干燥、无尘、无腐蚀性气体，并且仪器的电源接地良好。
同时，需要检查仪器的电源线、接地线和测试线是否完好，以及各个连接端口是否紧固。
2. 安全防护：在进行耐压测试时，应佩戴绝缘手套、绝缘鞋等安全防护用品，并确保测试仪器的外壳和测试线都没有断裂、磨损或裸露的情况。
同时，应确保测试台面干燥整洁，避免发生意外触电。
3. 参数设置：在进行耐压测试前，需要根据被测设备或元件的要求，设置合适的测试参数，如测试电压、测试时间等。
在设置参数时，应参考相关的标准或规范，确保测试结果的准确性和可靠性。
4. 电路连接：在进行耐压测试时，需要将被测设备或元件正确地连接到耐压测试仪上。
对于高压端子和低压端子，应分别连接到测试仪器的高压输出端和地线端。
同时，应确保连接的稳固可靠，避免出现松动或接触不良的情况。
5. 测试操作：在进行耐压测试时，应按照设备或元件的要求，逐步增加测试电压，并保持一定的测试时间。
在测试过程中，应仔细观察被测设备或元件的工作状态，如有异常情况应立即停止测试，避免对设备或元件造成损坏。
6. 结果判定：在测试完成后，需要根据测试仪器显示的结果，判断被测设备或元件的耐压性能是否合格。
对于合格的设备或元件，应记录测试结果并及时停止测试。
对于不合格的设备或元件，应及时采取相应的措施，如修理、更换或报废等。
7. 仪器维护：在使用耐压测试仪之后，应及时对仪器进行维护和保养，包括清洁仪器表面、检查连接线和连接端口的状态、校准仪器的测量准确性等。
同时，应定期进行仪器的维修和检验，确保仪器的正常工作和准确性。
总结起来，正确操作耐压测试仪对于保证产品的质量和安全性至关重要。
在进行耐压测试前，需要做好仪器准备工作，并佩戴好安全防护用品。
耐压测试仪操作规程5篇
耐压测试仪操作规程5篇【第1篇】型耐压测试仪平安操作规程1.将耐压测试仪的电源开关按下，常态为ac沟通，按下为dc直流，按下启动钮时，测试灯亮则此时仪器处于工作。
按下复位钮，测试灯灭，此时无高压输出。
设置的定时开关“开”时，为1～99秒钟内随意设定，关时为手动。
测试时切勿将dc、ac按纽按错，以免造成误差。
2．调整输出电压的大小，逆时针为小，顺时针为大，高压输出端分为dc电压输出端、ac电压输出端，下面接线柱为测试接地线。
测试原材料时，如某原材料不合格被击穿超漏，则指示灯显示超漏。
试测时有测试正常指示灯电压显示，ac/dc0～5kv，电流显示0～20ma。
严格根据标准测试及调整电压输出值。
3．本测试仪调整电钮，按下预置开关，可设定0.3ma～20ma，漏电流预置开关按下时，可设定漏电流报警值，即漏电流2/20ma档。
测试时，测试亮表示高压已启动，灯灭则高压已断开。
测试时注重漏电流档位。
4．操作时必需戴好橡胶绝缘手套，坐椅和脚垫好橡胶绝缘垫，惟独在测试灯熄灭后，无高压输出状态时，才干举行被测品衔接或拆卸操作。
人离开岗位必需关机。
【第2篇】2671型耐压测试仪平安操作规程怎么写1.将耐压测试仪的电源开关按下，常态为ac沟通，按下为dc直流，按下启动钮时，测试灯亮则此时仪器处于工作。
按下复位钮，测试灯灭，此时无高压输出。
设置的定时开关“开”时，为1～99秒钟内随意设定，关时为手动。
测试时切勿将dc、ac按纽按错，以免造成误差。
2．调整输出电压的大小，逆时针为小，顺时针为大，高压输出端分为dc电压输出端、ac电压输出端，下面接线柱为测试接地线。
测试原材料时，如某原材料不合格被击穿超漏，则指示灯显示超漏。
试测时有测试正常指示灯电压显示，ac/dc0～5kv，电流显示0～20ma。
严格根据标准测试及调整电压输出值。
3．本测试仪调整电钮，按下预置开关，可设定0.3ma～20ma，漏电流预置开关按下时，可设定漏电流报警值，即漏电流2/20ma档。
耐压测试仪使用说明
三.耐压测试仪操作环节
1.2根据产品要求，设置机器旳高压输出参数。 （1）.弹起 机器定时预置开关，使机器处于手动待机状态。 （2）.将电压调整旋钮逆时针旋到最小，断开机器输出高压连接插头。 （3）.按下机器“开启”按钮，此时机器测试指示灯亮。 （4）.手动调整电压旋钮，使机器输出电压值与要求值一致。 （5）.按下“复位”键，机器复位，高压停止输出。 （6）.按下定时开关，调整好自动测试时旳时间。 （7）.连接好测试治具，并点检机器。
1.耐压测试仪操作面板，如图一
图一
二.耐压测试仪功能简介
2.耐压机操作面板功能阐明。
1.电源开关：用来控制仪器工作电源通断。 2.开启按钮：按下时测试灯亮，机器开始工作，此时有高压输出。 3.复位按钮：按下时测试灯灭，此时机器无高压输出，处于待机状态。 4.遥控插座：用来连接耐压棒或脚踏开关。 5.电压调整旋钮：在开启状态下来调整输出高压旳大小，顺时针为大，逆时针为小。 6.DC高压输出端：直流电压输出端。 7.AC高压输出端：交流电压输出端。 8.测试接地柱：测试时连接被测物体，电流返回端。 9.超漏灯：在测试旳情况下该指示灯亮，表达被测物体击穿漏电，漏电流NG. 10.测试灯：该灯亮表达仪器已经开启，有高压输出。灯灭时机器复位，高压输出断开。 11.电压单位指示符号，正常是KV(千伏）。
按照IEC61010旳要求，测试电压必须在5s内逐渐地上升到所要求旳试验电压值（例如5kV 等），确保试验电压值稳定加在被测绝缘体上不少于5s，此时所测回路旳漏电流值与原则要求 旳泄漏电流阈值相比较，就能够判断被测产品旳绝缘性能是否符合原则。测试结束后，试验电
压必须在要求旳时间内逐渐地降至零。
二.耐压测试仪功能简介
二.耐压测试仪功能简介

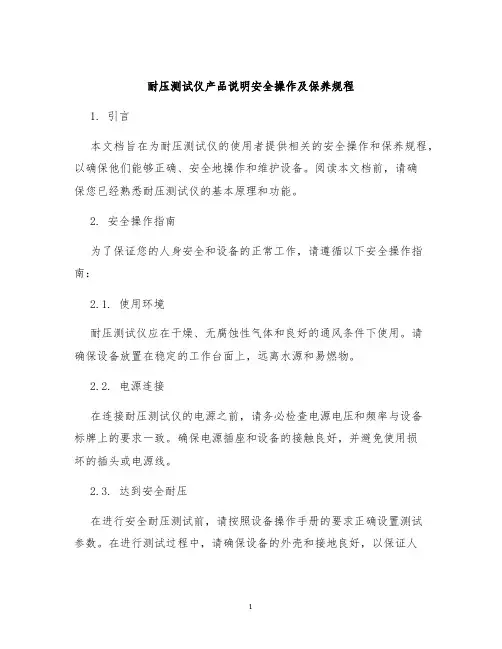

耐压测试仪产品说明安全操作及保养规程
耐压测试仪产品说明安全操作及保养规程1. 引言本文档旨在为耐压测试仪的使用者提供相关的安全操作和保养规程，以确保他们能够正确、安全地操作和维护设备。
阅读本文档前，请确保您已经熟悉耐压测试仪的基本原理和功能。
2. 安全操作指南为了保证您的人身安全和设备的正常工作，请遵循以下安全操作指南：2.1. 使用环境耐压测试仪应在干燥、无腐蚀性气体和良好的通风条件下使用。
请确保设备放置在稳定的工作台面上，远离水源和易燃物。
2.2. 电源连接在连接耐压测试仪的电源之前，请务必检查电源电压和频率与设备标牌上的要求一致。
确保电源插座和设备的接触良好，并避免使用损坏的插头或电源线。
2.3. 达到安全耐压在进行安全耐压测试前，请按照设备操作手册的要求正确设置测试参数。
在进行测试过程中，请确保设备的外壳和接地良好，以保证人身安全。
若发现设备或测试样品存在损坏或漏电现象，请立即停止测试并联系专业人员进行检修。
2.4. 测试结果分析对于测试结果的分析和判断，请仔细阅读设备的操作手册，并确保您对相关标准和规范有清楚的理解。
如有疑问，请咨询厂家或技术支持人员。
2.5. 关机和断电在使用完耐压测试仪后，请按照操作手册的指导正确关机。
在断开电源之前，不要随意拔插电源线或触摸设备内部零部件。
遵循正确的关机流程有助于延长设备的使用寿命。
3. 保养规程正确的保养措施可以确保耐压测试仪的长期稳定运行和准确性。
请按照以下规程进行设备的日常保养：3.1. 清洁定期清洁设备外壳和连接线，可使用干净的软布轻轻擦拭，避免使用带有酸、碱或溶剂的清洁剂。
请勿将水或其他液体溅入设备内部，以免损坏电路板。
3.2. 外观检查定期检查设备外壳是否有严重磨损或变形情况。
如发现问题，请及时维修或更换零部件。
3.3. 校准检查耐压测试仪的准确性需要定期校准检查。
请按照设备操作手册的要求进行校准。
如发现测试数据偏差超过允许范围，请联系厂家或技术支持人员。
3.4. 存储和运输在存储和运输设备时，应避免受到挤压、震动和其他外部力量的影响。
绝缘耐压测试仪操作规程
绝缘耐压测试仪操作规程
《绝缘耐压测试仪操作规程》
一、测试前的准备工作
1. 确保测试仪处于关闭状态，将测试仪的电源插头插入适配的插座，接通电源。
2. 检查测试仪的连线是否良好，无破损或者接触不良的情况。
3. 确认测试仪的探头和夹具没有受损，可以正常接触被测物品。
二、进行测试
1. 将被测试物品放在测试仪的工作台上，并将夹具固定好，确保与被测物品有良好的接触。
2. 选择合适的测试模式和参数，设置在测试仪上并确认。
3. 按下测试仪的启动按钮，开始进行测试。
4. 在测试过程中，严禁有任何人员靠近测试仪或者接触被测物品，以免发生意外。
三、测试后的处理
1. 测试完成后，将测试仪的电源关闭，并拔出电源插头。
2. 拆卸被测试物品，并将测试仪的夹具进行清洁和消毒。
3. 将测试仪的探头进行清洁并保持干燥。
4. 将测试仪的连线进行整理和存放，确保下次使用的时候可以正常接通电源。
四、注意事项
1. 在操作测试仪时，要严格按照使用手册的要求进行，不得私自擅自更改参数或者操作方式。
2. 需要定期对测试仪进行检查和维护，确保测试仪的正常使用。
3. 在使用过程中，如发现测试仪有任何异常情况，应立即停止使用并联系维修人员进行处理。
以上就是《绝缘耐压测试仪操作规程》，希望能够帮助大家正确、安全地使用绝缘耐压测试仪进行相关的工作。
医用耐压测试仪操作规程
医用耐压测试仪操作规程《医用耐压测试仪操作规程》一、测试仪器准备1. 确保测试仪器处于正常工作状态，如电源连接稳定，显示屏清晰，按钮灵活可用等。
2. 检查测试仪器的机械部件和电缆连接，确保无损坏或断裂。
如有异常情况，应及时进行维修或更换。
二、测试前准备1. 将测试仪器连接到待测设备的电源插座，并将待测设备接入测试仪器。
2. 检查电源线路，确保接入稳定，没有短路或接触不良。
三、测试操作1. 打开测试仪器电源，并等待其自检完成。
2. 设置测试参数，包括耐压测试的电压值、测试时间等。
3. 将待测设备接入测试仪器，并密切关注显示屏上的测试数据。
4. 在测试过程中，严格按照相关操作规程，确保安全操作。
一旦发现异常情况，应立即停止测试，并进行必要的检查和处理。
5. 测试结束后，断开待测设备和测试仪器的连接，并关闭测试仪器电源。
四、测试记录与报告1. 将测试结果记录在相关记录表格中，包括测试设备信息、测试参数、测试结果等。
2. 如测试结果合格，应按规定保存测试记录并填写相关报告。
如测试结果不合格，应及时向有关部门报告并进行相应处理。
五、仪器保养和维护1. 定期对测试仪器进行保养和维护，确保其长期稳定可靠运行。
2. 注意定期对测试仪器进行校准和检定，保证测试结果的准确性和可靠性。
六、其他事项1. 在使用测试仪器时，应时刻关注设备的安全性能，确保操作过程安全可靠。
2. 对于不熟悉的测试仪器操作，应事先进行培训和指导。
通过以上操作规程的执行，能够有效保障医用设备的质量和安全性能，对提升医疗设备的安全标准起到了重要作用。
19073耐压测试仪说明书
19073耐压测试仪说明书19073耐压测试仪是一种用于测试电气设备或电子产品绝缘性能的仪器。
它通过对设备进行高压电流的施加，来检测设备是否能够在正常工作条件下保持电气绝缘。
本文将详细介绍19073耐压测试仪的使用方法、技术参数以及注意事项。
一、使用方法：1. 连接电源：将耐压测试仪的电源线连接到电源插座上，并确保电源电压与设备要求的电源电压相匹配。
2. 连接被测设备：将被测设备的电源线连接到耐压测试仪的电源输入端，确保连接牢固。
3. 设置参数：根据被测设备的要求，设置耐压测试仪的输出电压和测试时间。
可以通过仪器上的按键或旋钮进行设置。
4. 开始测试：按下仪器上的启动按钮，耐压测试仪开始给被测设备施加高压电流。
5. 监测测试结果：在测试过程中，耐压测试仪会监测被测设备的绝缘电阻和漏电流等参数。
如果测试结果正常，仪器会显示通过提示；如果测试结果异常，仪器会显示失败提示。
二、技术参数：1. 输出电压：19073耐压测试仪的输出电压范围为0-5000V，可以根据被测设备的要求进行调整。
2. 测试时间：耐压测试仪可以设置的测试时间范围为0-999.9s，可以根据被测设备的要求进行调整。
3. 绝缘电阻：耐压测试仪能够监测的绝缘电阻范围为0.01MΩ-9999MΩ，精度为±（3%+5d）。
4. 漏电流：耐压测试仪能够监测的漏电流范围为0.01mA-20mA，精度为±（3%+5d）。
三、注意事项：1. 在使用耐压测试仪进行测试之前，必须确保设备已经断开电源，并且处于安全状态。
2. 在进行测试时，必须按照正确的操作步骤进行，避免操作失误导致人身或设备安全事故。
3. 在测试过程中，应严格按照设备的要求设置输出电压和测试时间，避免对设备造成过高的电压或长时间的电流冲击。
4. 如果测试结果异常，应立即停止测试，并检查设备的接线是否正确或设备本身是否存在故障。
5. 耐压测试仪在使用过程中，应定期进行校准和维护，确保测试结果的准确性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐压测试仪使用说明及注意事项
耐压测试仪使用说明
检查耐压测试仪：
1检查仪器外壳是否可靠接地。
2检查各显示数表指示是否为0。
3检查高压线是否完好。
测试：
操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！
电源线必须用有可靠接地的三芯线！只有在测试灯熄灭，无高压输出状态时，才能进行被测品连接或拆卸操作！
1在确定电压表指示为0，测试灯熄灭状态下接被测物体，并把地线连接好。
2设定漏电流报警（击穿）所需值。
(1)按下预置开关。
(2)选择所需报警电流量程档。
(3)调节漏电流预置电位器到所需报警值（看漏电流表）。
再弹起预置开关。
3手动测试：
(1)将定时开关设到关的位置，按下启动钮。
测试灯亮，缓慢调节电压调节旋钮，将电压调到需要的值。
(2)测试完毕后，将电压调节到测试值的1/2左右位置后按复位钮，切断高压输出，测试灯灭，此时被测物为合格。
(3)如果被测物体漏电流超过预置值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格。
按下复位键，即可消除报警声。
