LK2672X耐压测试仪使用说明书Document
数显耐压仪操作指导书
设备名称页 码版 本操作防护启动设备测试时间设定切换测试状态连接高压棒连接接地线AC/DC选择启动测试连接被测体调节电压测试结束记录结果版本编制日期01审核日期批准日期版本： 1 生效日期：2017-10-11修改内容生效日期操作步骤电流参数设定安全注意事项首次发行的产品，和测试仪输出端连接的任何物体2.按下RESET 键后，高压指示灯仍然亮着，应立即关闭电源拔掉插头.3.显示器显示的电压值不在变动，而高压指示灯仍然亮着，应立即关闭电源拔掉插头.顺时针缓慢调节电压旋钮调节到测试所需的电压值为止（图12）；1.测试过程中不得触碰以下区域测试仪的高压输出端口，与测试仪连接的测试线鳄鱼夹，被测试当面板显示屏上数据稳定之后，高压棒测试时松开手柄按钮，按下红色复位键停止，关闭电源；测试过程中设备未发出报警声标识合格，有报警则不合格，将测试结果数据记录到检验报告上。
正式测试时作业前操作人员应先戴上绝缘手套，脚下垫绝缘垫防止触电；根据量程，用一字螺丝刀对PREADJ进行调节（图4），顺时针转动时电流增大，逆时针减小；按屏幕上的UP/DOWN键对测试时间进行设置，按UP键时间增加，按DOWN键时间减少，设定为1S；再次按下测试预置键，按键回弹设备进入测试状态（图1）关闭测试仪电源，根据需要将测试高压棒插入交流（AC）或者直流（DC）高压输出端口（图6）将接地夹子与被测试体的外壳或者接地螺栓连接起来如（图7）开启测试仪电源，根据被测体需要按下/弹出AC/DC按钮（图8），AC为交流，DC为直流；按下面板上的绿色启动键开始启动测试（图9）；将高压测试棒接触被测体（图10），一般是插座孔/插头，按下高压棒外控开关进行测试（11）；在面板上按下POWER按键（图1），使其处于ON状态，设备启动面板开始有绿色数据显示；设定前按下预置键（图2）进入设置模式，选择量程（图3）2mA（弹出时）/20mA（按下时）；作业内容及注意事项XX机械有限公司RK2672AM数显式耐压测试仪数显式耐压测试仪操作指导书第 1 页 共 1 页1参考图片②③ ④ ⑤ ① ⑥ ⑦ ⑧ ⑨ ⑩ ⒒ ⒓。
耐压测试仪操作指导书
耐压测试仪操作指导书1000字
耐压测试仪是电子测试仪器的一种，可以用来测试高压设备和产品
的耐压强度。
以下是耐压测试仪的操作指导书：
一、启动测试仪器
1、打开测试仪电源开关，此时测试仪器开始供电。
2、将测试仪器连接到待测产品或设备上，确保连接牢固。
3、打开测试仪器的仪表面板，将测试仪器设置到正确的测试模式。
4、检查仪表面板上的指示灯和数字显示屏，确保测试仪器正常工作。
二、设置测试仪器参数
1、根据需要调节测试仪器的电压和电流设置。
2、选择适当的测试时间和结束条件。
3、选择测试模式，如AC、DC等。
三、开始测试
1、按下测试按钮，测试仪器开始输出电压。
2、观察待测产品或设备上的电流表和电压表，确保电压和电流达到
目标值。
3、等待测试结束。
四、分析测试结果
1、观察测试结果，判断产品或设备是否符合测试标准。
2、如测试结果不符合标准，检查测试仪器和待测产品或设备的连接
是否正常。
3、根据测试结果进行必要的调整或更改。
五、关闭测试仪器
1、关闭测试仪器的电源开关。
2、断开测试仪器与待测产品或设备的连接。
3、清除仪表面板上的测试数据记录。
以上是耐压测试仪的操作指导书，需要使用者仔细阅读和操作，以确保测试结果的准确性和安全性。

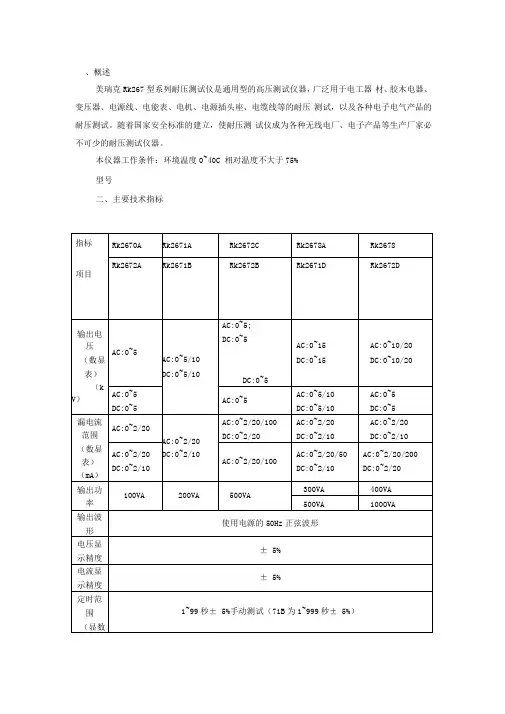

美瑞克耐压测试仪使用说明
美瑞克Rk267型系列耐压测试仪是通用型的高压测试仪器，广泛用于电工器 材、胶木电器、变压器、电源线、电能表、电机、电源插头座、电缆线等的耐压 测试，以及各种电子电气产品的耐压测试。随着国家安全标准的建立，使耐压测 试仪成为各种无线电厂、电子产品等生产厂家必不可少的耐压测试仪器。
本仪器工作条件：环境温度0~40C相对温度不大于75%
功耗
< 30W(静态功耗)
三、使用前注意事项
RK267型系列耐压测试仪在使用前应认真阅读以下注意事项： 必须使用三孔电源插座，接地一定要良好。 仪器接地端一定要和电源地可靠连结。 操作者应戴绝缘手套，脚下应有绝缘垫。
打开仪器电源前要把“电压调节”旋钮逆时针旋转到底。 在预置各项功能之前，要将仪器处于“复位”状态。
AC:0~2/20
DC:0~2/10
AC:0~2/20
DC:0~2/10
AC:0~2/20/100
AC:0~2/20/50
DC:0~2/10
AC:0~2/20/200
DC:0~2/20
输出功 率
100VA
200VA
500VA
300VA
400VA
500VA
1000VA
输出波 形
使用电源的50Hz正弦波形
型号
二、主要技术指标
指标
项目
Rk2670A
Rk2671A
Rk2672C
Rk2678A
Rk2678
Rk2672A
Rk2671B
Rk2672B
Rk2671D
Rk2672D
输出电 压
（数显
表）
（kV）
AC:0~5
AC:0~5/10
DC:0~5/10

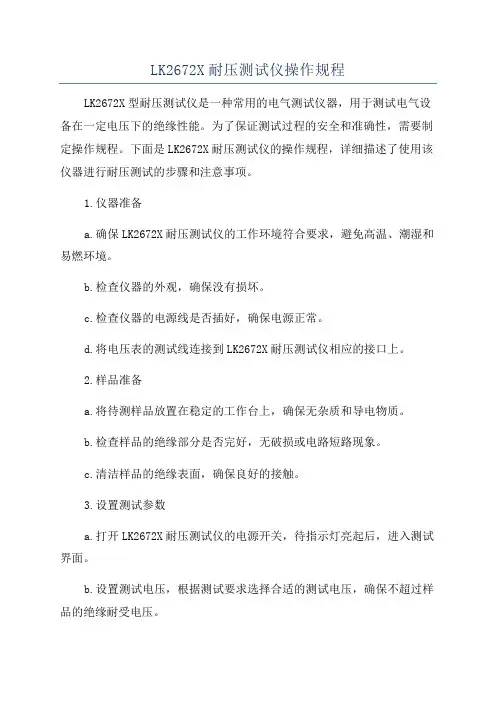

LK2672X耐压测试仪操作规程
LK2672X耐压测试仪操作规程LK2672X型耐压测试仪是一种常用的电气测试仪器，用于测试电气设备在一定电压下的绝缘性能。
为了保证测试过程的安全和准确性，需要制定操作规程。
下面是LK2672X耐压测试仪的操作规程，详细描述了使用该仪器进行耐压测试的步骤和注意事项。
1.仪器准备a.确保LK2672X耐压测试仪的工作环境符合要求，避免高温、潮湿和易燃环境。
b.检查仪器的外观，确保没有损坏。
c.检查仪器的电源线是否插好，确保电源正常。
d.将电压表的测试线连接到LK2672X耐压测试仪相应的接口上。
2.样品准备a.将待测样品放置在稳定的工作台上，确保无杂质和导电物质。
b.检查样品的绝缘部分是否完好，无破损或电路短路现象。
c.清洁样品的绝缘表面，确保良好的接触。
3.设置测试参数a.打开LK2672X耐压测试仪的电源开关，待指示灯亮起后，进入测试界面。
b.设置测试电压，根据测试要求选择合适的测试电压，确保不超过样品的绝缘耐受电压。
c.设置测试时间，根据测试要求选择合适的测试时间，通常为1分钟。
d.设置测试模式，选择耐压测试模式。
e.设置其他参数，如输出电流限制等，根据测试要求进行相应的设置。
4.连接测试线a.将一端的测试线连接到LK2672X耐压测试仪的高压输出端。
b.将另一端的测试线连接到待测样品的绝缘部分。
c.确保测试线与绝缘表面完全贴合，避免接触不良现象。
5.进行耐压测试a.确认测试线正确连接后，按下开始测试按钮，仪器开始进行耐压测试。
b.仔细观察测试过程中样品的状况，如有异常现象，立即停止测试。
c.在测试结束后，仪器会显示测试结果，记录测试时间和测试电压。
6.测试结果处理a.根据测试结果判断样品的绝缘性能，若通过测试，判断为合格；若未通过测试，判断为不合格。
b.在测试过程中，如发现样品有异常情况或测试结果不符合要求，应停止测试并记录异常情况。
7.关闭仪器a.测试结束后，按下停止测试按钮，关闭测试仪器。

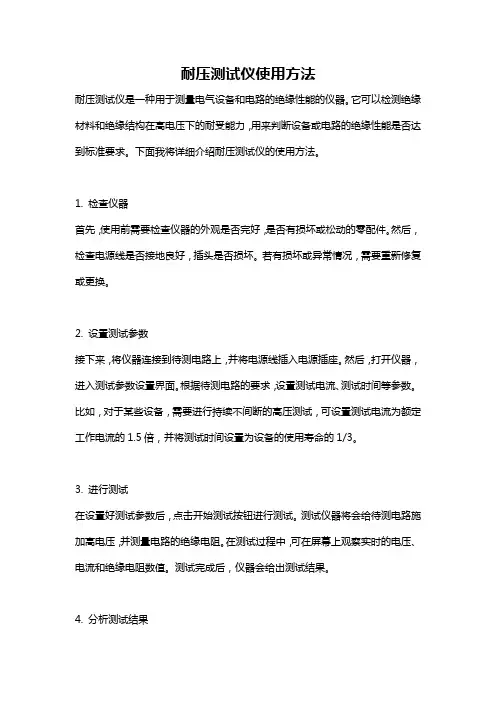

耐压测试仪使用方法
耐压测试仪使用方法耐压测试仪是一种用于测量电气设备和电路的绝缘性能的仪器。
它可以检测绝缘材料和绝缘结构在高电压下的耐受能力，用来判断设备或电路的绝缘性能是否达到标准要求。
下面我将详细介绍耐压测试仪的使用方法。
1. 检查仪器首先，使用前需要检查仪器的外观是否完好，是否有损坏或松动的零配件。
然后，检查电源线是否接地良好，插头是否损坏。
若有损坏或异常情况，需要重新修复或更换。
2. 设置测试参数接下来，将仪器连接到待测电路上，并将电源线插入电源插座。
然后，打开仪器，进入测试参数设置界面。
根据待测电路的要求，设置测试电流、测试时间等参数。
比如，对于某些设备，需要进行持续不间断的高压测试，可设置测试电流为额定工作电流的1.5倍，并将测试时间设置为设备的使用寿命的1/3。
3. 进行测试在设置好测试参数后，点击开始测试按钮进行测试。
测试仪器将会给待测电路施加高电压，并测量电路的绝缘电阻。
在测试过程中，可在屏幕上观察实时的电压、电流和绝缘电阻数值。
测试完成后，仪器会给出测试结果。
4. 分析测试结果根据测试结果，判断待测电路的绝缘性能是否达到标准要求。
通常情况下，绝缘电阻的数值应该在一定范围内，如果超出了设定范围，则说明绝缘存在问题，需要进一步检修或更换绝缘材料。
5. 记录和报告测试完成后，及时记录测试结果，并生成测试报告。
报告中应包括测试日期、测试参数、测试结果以及相关备注。
同时，还可以将测试结果进行整理和统计，以便后续的分析和比较。
6. 保养和维护定期对耐压测试仪进行保养和维护，保证仪器的正常使用和准确测试。
保养包括清洁仪器表面、检查电源线和插头的连接情况，以及检查仪器的各个部件是否正常。
若有需要，可以进行相应的维修或更换。
总结：耐压测试仪的使用方法包括检查仪器、设置测试参数、进行测试、分析测试结果、记录和报告以及保养和维护。
通过正确操作和使用耐压测试仪，可以有效评估电气设备和电路的绝缘性能，确保其安全可靠运行。
耐压测试仪使用方法
耐压测试仪使用方法 Revised by Hanlin on 10 January 2021耐压测试仪使用方法一、操作步骤操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫。
电源线必须用有可靠接地的三芯线，只有在测试灯熄灭，无高压输出状态时，才能进行被测品连接或拆卸操作。
1在确定电压表指示为“0”，测试灯熄灭状态下接被测物体，并把地线连接好。
2设定漏电流报警（击穿）所需值。
2.1按下预置开关。
2.2选择所需报警电流量程档。
2.3调节漏电流预置电位器到所需报警值（看漏电流表）。
再弹起预置开关。
3手动测试：3.1将定时开关设到“关”的位置，按下启动钮。
测试灯亮，缓慢调节电压调节旋钮，将电压调到需要的值。
3.2测试完毕后，将电压调节到测试值的1/2左右位置后按复位钮，切断高压输出，测试灯灭，此时被测物为合格。
3.3如果被测物体漏电流超过预置值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格。
按下复位键，即可消除报警声。
4定时测试：4.1在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。
然后按复位，这时不要再动电压输出调节！4.2定时开关设到“开”，拨预置时间拨码盘，设定所需测试时间。
4.3按下启动钮，进入测试状态。
这时有高压输出。
4.4当定时到，测试电压被切断，则被测物为合格。
若漏电流过大，不到定时时间，仪器自动切断输出电压，超漏灯亮，声音报警，被测物为不合格。
5遥控测试：5.1设定好漏电流预置值。
5.2在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。
然后按复位，这时不要再动电压输出调节。
5.3遥控测附件与仪器连接好。
5.4将遥控测试棒与被测物可靠接触情况下，按下高压棒上的启动开关进行测试，如果听到报警声就马上松开。
则被测物不合格，若不报警，测试所需时间，结束时松开开关。
二、注意事项1操作者必须戴绝缘橡皮手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。
LK2670A耐压测试仪使用说明书
LK2670A耐压测试仪使用说明书目录一．簡介 (2)二．技術規格 (2)三．工作方框圖 (3)四．使用說明和操作步驟 (3)五．使用注意事項 (7)六．校準與維修 (8)一．簡介耐壓測試儀是測量耐壓強度的儀器,它可以直觀、準確、快速、可靠地測試各種被測物件的擊穿電壓、漏電流等電氣安全性能指標，並可以作爲高壓源用來測試元器件和整機性能。
LK2670耐壓測試儀産品系列，是按照IEC、CSA、UL、JIS等國際國內的安全標準要求設計的，耐壓輸出1kV－50kV，漏電流0－200mA。
適合各種家用電器、電源開關、電線電纜、變壓器、接線端子、高壓膠木電器、電機、醫療、化工、儀器儀錶等，以及強電系統的安全耐壓和漏電流的測試、同時也是科研實驗室、技術監督部門不可缺少的耐壓試驗設備。
LK2670耐壓測試儀産品是在吸收、消化國內外先進耐壓測試儀的基礎上，結合衆多用戶的實際使用情況加以提高、完善設計而成的。
測試電壓、漏電流同時顯示，功能豐富實用，可通過漏電流顯示反映被測體漏電流的實際值和比較同類産品不同批次或不同廠家産品中的耐壓好壞程度，確保你的産品安全性能萬無一失，同時可利用漏電流顯示功能，擴展測量高壓矽堆的反向電壓、反向漏電流、三極管的高反壓管的反向電壓、反向漏電流等，在技術性能和質量可靠性上處於國內領先水平。
二．技術規格（LK2670A）(1) 電壓測試範圍：AC：0－5kV±5%(滿度值)(2) 漏電流測試範圍：AC：0－2mA／0－20mA二檔±5%(滿度值)(3) 漏電流報警值預置範圍：AC：0.3－2mA／2－20mA二檔（連續設定）±5%(滿度值)(4) 時間測試範圍：1－99S，連續設定和手動(5) 變壓器容量：500V A(6) 輸出波形：50Hz，正弦波(7) 電源：220V±10% 50Hz±2Hz(8) 工作條件：環境溫度0－40ºC(9) 相對濕度：不大於75％(10) 大氣壓力：101.25kPa(11) 體積：302×170×245mm(12) 重量：15kg(13) 附件：資料袋一隻、測試探頭一付、說明書一份、保修卡一份、電源線一根。
蓝科仪器 LK2673A B C 电容耐压测试仪使用说明书
漏指示灯亮，此时被测物为不合格，按下复位键，即可消除报警声； 5.定时测试: (A) 定时开关为“开”时，调整时间调节钮旋，设定所需测试时间值； (B) 按下启动钮，将电压调到所需测试值； (C) 如定时到，测试电压被切断，被测物为合格，若电流过大，不到计时时间， 超漏灯
±3%
lk2673C
0-3 kV
W4
1; 2; 3kV
2.漏电流校准
A) 按下图将数字电流表与耐压测试仪连接好；
B) 仪器处在复位模式，电压调节钮逆时针旋到底漏电流选择开关放在 2mA 檔（2mA
为校准漏电流基准档；
C) 按下表将调试选择合适的负载电阻；
表 2 校准电压为 500V
电流(mA)
0.5
1%以内，如果系制针高压表应使测量范围落在标尺刻度的1/3以上。
D）按下启动钮，调整电压输出钮，使高压表的读数为下表所示的检测点数值调整相应的
电位器，使表头只是的误差满足技术要求。
表1
型号
电压范围
电位器
检测点
.5;1kV
lk2673B
0-3kV
W4
0.2;0.5;1kV
二．技术规格（lk2673A/B/C）
(1) 电压测试范围 ： DC：0－kV±3% ； 0－2kV±3%；
0－2kV±3%
(2) 漏电流测试范围： DC：0－2 mA ±3%; DC：0－2 mA ± 3%; DC：0－2 mA ± 3%;
（误差为满度值） DC: 0－2 0mA±3%; DC：0－20 mA ±3%; DC：0－20 mA ±3%;
3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LK2672X耐压测试仪使用说明书
发布时间：13-07-31 来源：苏州仪器网点击量：24500 更多
LK2672X耐压测试仪使用说明书
一．简介
耐压测试仪是测量耐压强度的仪器,它可以直观、准确、快速、可靠地测试各种被测对象的击穿电压、漏电流等电气安全性能指标，并可以作为高压源用来测试元器件和整机性能。
蓝科耐压测试仪产品系列是按照IEC、CSA、UL、JIS等国际国内的安全标准要求设计的，耐压输出1kV～50kV，漏电流0～1000mA。
适合各种家用电器、电源开关、电线电缆、变压器、接线端子、高压胶木电器、电机、医疗、化工、仪器仪表等，以及强电系统的安全耐压和漏电流的测试、同时也是科研实验室、技术监督部门不可缺少的耐压试验设备。
我公司的耐压测试仪产品是在吸收、消化国内外先进耐压测试仪的基础上，结合众多用户的实际使用情况加以提高、完善设计而成的。
测试电压、漏电流同时显示，功能丰富实用，可通过漏电流显示反映被测体漏电流的实际值和比较同类产品不同批次或不同厂家产品中的耐压好坏程度，确保你的产品安全性能万无一失，同时可利用漏电流显示功能，扩展测量高压硅堆的反向电压、反向漏电流、三极管的高反压管的反向电压、反向漏电流等，在技术性能和质量可靠性上处于国内领先水平。
LK2672X耐压测试仪使用说明书
二．技术规格（特制LK2672X）
(1) 电压测试范围：AC：0～5kV 电压准确度：±5%(满度值)
(2) 漏电流测试范围：AC：100～300mA一档漏电流准确度：±5%
(3) 漏电流报警值预置范围：AC：100～300mA一档（连续设定）
(4) 时间测试范围：1～99s，连续设定和手动
(5) 变压器容量：1500VA
(6) 输出波形：正弦波
(7) 电源：198～242VAC 47.5～52.5Hz
(8) 工作条件：环境温度0～40ºC
(9) 相对湿度：≤90% RH
(10) 体积：长X 高X 宽=430mm x 280mm x 430mm
(11) 重量：约40kg
三．工作方框圖：
四．使用说明和操作步骤：
(1) LK2672X前面板见图（二）
1) 电源开关；
2) 启动钮：按下时，测试灯亮，此时仪器输出高压；
3) 复位钮：按下时，测试灯灭，此时无高压输出；
4) 电压调节钮：调节输出电压的大小，逆时为小，反之为大；
5) 测试灯：该灯亮，表示高压已启动，灯灭则高压断开；
6) 超漏灯：该灯亮，表示被测物击穿超漏为不合格；
7) 高压输出端：AC高压输出端；
8) 接地柱：连接测试接地地线用；
9) 电压表：输出电压指示；
10) 时间定时器：１～99s定时调节，可设定所需测试时间值；
11) 漏电流量程选择开关：按下有效，为100～300mA；
12) 漏电流预置/测试开关：按下预置开关，可设定漏电流报警值，弹开预
置开关，在常态时即为测试状态，可通过“漏电流指示电流表”实时检测到漏电流值；
13) 漏电流指示电流表：根据“漏电流量程开关”位置，相应指示100～
300mA、；
14) 漏电流预置调节钮：按下预置开关，可连续设定漏电流报警值
100～300mA；
15) 定时开关：按下时定时测试，99s内可任意调节；弹出时，
定时器不工作，为手动；
16) 遥控插座：插上遥控插头可通过高压棒上的开关对仪器进行遥控
控制；
17）定时显示；
1) 连接被测物体，确定电压表指示为“０”，测试灯熄灭，并把地线
连接好；
2) 设定测试电压范围；
3) 设定漏电流测试所需值；
(A) 按下预置开关；
(B) 选择所需电流范围档；
(C) 调节所需漏电流报警值；
(D) 预置开关恢复常态；
4) 手动测试：
(A) 将定时开关置为关状态，按下启动钮，测试灯亮，将电压调节
钮旋到需要的指示值；
(B) 如果被测物体超过规定漏电流值，则仪器自动切断输出电压，同时蜂
鸣器报警。
超漏指示灯亮，此时被测物为不合格，按下复位键，即可消除报警声；
5) 定时测试:
(A) 定时开关置为开状态，调整时间编码器数值，设定所需测试时
间值；
(B) 按下启动钮，将电压调到所需测试值；
(C) 如定时到，测试电压被切断，测试灯熄灭，则被测物为合格；若电流
过大，不到计时时间，超漏灯亮，蜂鸣器报警，被测物为不合格，按下复位键，即可消除报警声。
6）遥控测试
插上遥控插头，按下高压棒上的开关，高压棒上的指示灯亮，同时测试灯亮，将电压调到所需测试值；如要复位，松开高压棒上的开关即可。
7) 应用举例
A) 电器整机电气强度(耐压强度)试验
按图三将耐压仪与被测整机连接，接通被测整机电源开关，根据被测整机产品标准设置漏电流报警值，然后再按4条或5条所进行测试。
如若被测整机产品标准没有规定具体漏电流报警值，则推荐按下式计算 : Iz=Kp(U/R) (1)
式中: Iz-----漏电流报警值，A；
U-----试验电压，V；
R-----允许最小绝缘电阻值, Ω；
Kp-----动作系数,一般取1.2--1.5
例如:某电器规定其最小绝缘电阻为2 x 1000000 ,试验电压为1500V,按(1)式,则Iz=Kp(U/R)=(1.2--1.5) x (1500/2000000)
=(1.2--1.5) x 0.75 x 0.001≈1mA
B) 变压器或电机电气强度(耐压强度)试验
按图四将耐压仪与被测变压器或电机连接，根据被测变压器或电机技术指标设置漏电流报警值，然后再按4条或5条所示进行测试。
如若被测变压器或电机技术指标没有规定具体漏电流报警值，则推荐按(1)式计算后设置。
五. 使用注意事项:
(1) 操作者必须戴绝缘橡皮套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险；
(2) 仪器必须可靠接地；
(3) 在连接被测体时,必须保证高压输出为“0”及在“复位”状态；
(4) 测试时,仪器接地端与被测体要可靠相接，严禁开路；
(5) 切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；
(6) 尽可能避免高压输出端与地短路，以防发生意外；
(7) 测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判；
(8) 排除故障时，必须切断电源；
(9) 仪器空载调整高压时，漏电流指示有起始电流，属正常，不影响测试精度；
(10) 仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放；。
