《数字电路》第01-04章在线测试答案
《数字电路》第01章在线测试《数字电路》第01章在线测试剩余时间：59:54答题须知：1、本卷满分20分。
2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）1、将下面的二进制数转换为等值的十进制数：（01101）2A、10B、13C、15D、172、逻辑函数的基本运算有与、或和A、与或B、非C、同或D、异或3、在一个函数中，将其中的与“·”换成或“+”，所有的或“+”换成与“·”；“0”换成“1”，“1”换成“0”；原变量换成反变量，反变量换成原变量。
这个规则称为A、反演规则B、代入规则C、摩根规则D、取消规则4、逻辑函数式通常指的是把逻辑函数的输入、输出关系写成()等的组合式。
A、异或B、最大项C、与、或、非D、同或5、将最小项各用一个小方格表示，并按一定规则(几何相邻的也逻辑相邻)排列，这样的图形称为A、逻辑图B、最小项C、最大项D、卡诺图第二题、多项选择题（每题2分，5道题共10分）1、数字逻辑中常用的数制有A、二进制B、八进制C、十进制D、十六进制E、五十进制F、一百进制2、逻辑函数的基本规则（定理）包括A、代入规则B、反演规则C、最小规则D、对偶规则E、最大规则3、卡诺图具有下面哪些特点A、每个方格内至少包含两个最小项B、几何相邻的最小项，逻辑上也相邻C、几何相邻的情况包括相接(紧挨着)D、是上下、左右均闭合的图形E、几何相邻的情况包括相对(任一行或任一列的两头)4、画卡诺图时遵循的原则包括A、圈内的1格数必须是2的k次方(2，4，8，16等)B、相邻1格包括：上下底、左右边、四角C、圈越大越好（圈尽可能少）D、同一个1格可被不同圈包围，但新增圈中要包含新的1格E、必须要把1格圈完5、数字电路中，逻辑函数常用的两种化简方法有A、加减消去法B、公式法化简C、乘除消去法D、卡诺图法化简E、微变等效电路法第三题、判断题（每题1分，5道题共5分）1、16进制的基数为16正确错误2、在数字电路中，主要研究的是电路的输入与输出之间的逻辑关系，因此数字电路又称逻辑电路，其研究工具是逻辑代数。
正确错误3、对偶规则指的是：在一个含有变量A 的逻辑代数等式中，如果将所有出现A 的地方都代之以一个逻辑函数，则等式仍然成立正确错误4、在卡诺图中，6个相邻1格可以合并，并消去三个变量正确错误5、在从二进制到八进制转换时，从小数点开始，整数部分向左,(小数部分向右)4位一组，最后不足4位的加 0 补足4位正确错误恭喜，交卷操作成功完成！你本次进行的《数字电路》第01章在线测试的得分为20分（满分20分），因未超过库中记录的成绩20分，本次成绩未入库。
若对成绩不满意，可重新再测，取最高分。
测试结果如下：• 1.1 [单选] [对] 将下面的二进制数转换为等值的十进制数：（01101）2• 1.2 [单选] [对] 逻辑函数的基本运算有与、或和• 1.3 [单选] [对] 在一个函数中，将其中的与“· ”换成或“+”，所有的或“+”换成与“·”；“0”换成“1”，“1”换成“0”；原变量换成反变量，反变量换成原变量。
这个规则称为• 1.4 [单选] [对] 逻辑函数式通常指的是把逻辑函数的输入、输出关系写成()等的组合式。
• 1.5 [单选] [对] 将最小项各用一个小方格表示，并按一定规则(几何相邻的也逻辑相邻)排列，这样的图形称为• 2.1 [多选] [对] 数字逻辑中常用的数制有• 2.2 [多选] [对] 逻辑函数的基本规则（定理）包括• 2.3 [多选] [对] 卡诺图具有下面哪些特点• 2.4 [多选] [对] 画卡诺图时遵循的原则包括• 2.5 [多选] [对] 数字电路中，逻辑函数常用的两种化简方法有• 3.1 [判断] [对] 16进制的基数为16• 3.2 [判断] [对] 在数字电路中，主要研究的是电路的输入与输出之间的逻辑关系，因此数字电路又称逻辑电路，其研究工具是逻辑代数。
•3.3 [判断] [对] 对偶规则指的是：在一个含有变量A 的逻辑代数等式中，如果将所有出现A 的地方都代之以一个逻辑函数，则等式仍然成立 • 3.4 [判断] [对] 在卡诺图中，6个相邻1格可以合并，并消去三个变量 • 3.5 [判断] [对] 在从二进制到八进制转换时，从小数点开始，整数部分向左,(小数部分向右)4位一组，最后不足4位的加 0 补足4位《数字电路》第02章在线测试剩余时间： 59:50答题须知：1、本卷满分20分。
2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分） 1、门电路的扇出数指的是A 、门电路所能带或非门电路的最大数目B 、门电路所能带同类门电路的最大数目C 、门电路所能带同类门电路的最小数目D 、门电路所能带同或门电路的最大数目2、当TTL 门电路的某个输入端所接电阻小于关门电阻ROFF 时，相当于此输入端A 、接高电平B 、接高阻态C 、接低电平D 、接电源3、以下哪种电平不是三态门的输出电平A 、高电平B 、低电平C 、高阻态D 、不高不低的电平4、二进制译码器可以直接完成下面哪种功能？A 、将输入二进制代码译成相应输出信号B 、将文字、符号、数字(2n 个特定对象)等用二进制数(n 位二进制代码)进行编码C 、根据地址码的要求，从多路输入信号中选择其中一路输出D 、两个1位二进制数相加，不考虑低位来的进位5、组合电路产生竞争-冒险的主要原因是A 、TTL 门的导通时间B 、门电路的延迟时间C 、CMOS 门的截止时间D 、TTL 门的截止时间第二题、多项选择题（每题2分，5道题共10分）1、以下哪些是门电路的外特性？A、电源电压B、输入和输出的“1”、“0”对应的电压范围C、抗干扰能力D、工作速度E、功耗F、带负载能力2、OC门(集电极开路门)的特点有哪些？A、输出有四种状态B、输出端可以直接并联C、外电源与IC电源无关D、必须外接电源和上拉电阻E、输出接电源3、三态门的输出状态有哪些？A、高电平B、不高不低的电平C、毛刺尖峰脉冲D、低电平E、高阻态4、组合逻辑电路的结构有哪些特点？A、含有触发器B、输出到输入有反馈C、只有TTL门电路D、由门电路组成E、输出到输入无反馈5、组合逻辑电路的设计指的是，根据实际逻辑问题，求出实现此逻辑关系的最佳电路，那么什么是最佳呢？A、功耗大B、器件数目最少、种类最少、连线最少C、种类多、连线多D、级数最少E、功耗小第三题、判断题（每题1分，5道题共5分）1、当TTL门电路的输入端接的电阻阻值大于开门电阻时，相当于该输入端接了一个低电平。
正确错误2、OC门的输出不一定需要外接电源和上拉电阻。
正确错误3、二进制编码器指的是将输入二进制代码译成相应输出信号。
正确错误4、数据选择器，又称多路选择器或多路开关。
其根据地址码的要求，从多路输入信号中选择其中一路输出。
正确错误5、全加器指的是两个1位二进制数相加，不考虑低位来的进位。
正确错误恭喜，交卷操作成功完成！你本次进行的《数字电路》第02章在线测试的得分为18分（满分20分），因未超过库中记录的成绩18分，本次成绩未入库。
若对成绩不满意，可重新再测，取最高分。
测试结果如下：• 1.1 [单选] [对] 门电路的扇出数指的是• 1.2 [单选] [对] 当TTL门电路的某个输入端所接电阻小于关门电阻ROFF时，相当于此输入端• 1.3 [单选] [对] 以下哪种电平不是三态门的输出电平• 1.4 [单选] [对] 二进制译码器可以直接完成下面哪种功能？• 1.5 [单选] [对] 组合电路产生竞争-冒险的主要原因是• 2.1 [多选] [对] 以下哪些是门电路的外特性？• 2.2 [多选] [错] OC门(集电极开路门)的特点有哪些？• 2.3 [多选] [对] 三态门的输出状态有哪些？• 2.4 [多选] [对] 组合逻辑电路的结构有哪些特点？• 2.5 [多选] [对] 组合逻辑电路的设计指的是，根据实际逻辑问题，求出实现此逻辑关系的最佳电路，那么什么是最佳呢？• 3.1 [判断] [对] 当TTL门电路的输入端接的电阻阻值大于开门电阻时，相当于该输入端接了一个低电平。
• 3.2 [判断] [对] OC门的输出不一定需要外接电源和上拉电阻。
• 3.3 [判断] [对] 二进制编码器指的是将输入二进制代码译成相应输出信号。
• 3.4 [判断] [对] 数据选择器，又称多路选择器或多路开关。
其根据地址码的要求，从多路输入信号中选择其中一路输出。
• 3.5 [判断] [对] 全加器指的是两个1位二进制数相加，不考虑低位来的进位。
•《数字电路》第03章在线测试《数字电路》第03章在线测试剩余时间：59:53答题须知：1、本卷满分20分。
2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）1、主从触发器的翻转分为()个节拍A、0B、1C、2D、32、下面哪种触发器具有置零、置1、保持、翻转功能?A、RS触发器B、D触发器C、JK触发器D、主从触发器3、异步二进制计数器指的是A、RS触发器B、加减可逆计数器C、计数器中的触发器共用时钟D、计数器中的触发器不共用时钟4、基于触发器设计时序逻辑电路时，通常情况下，第一步应该是A、状态分配B、建立原始状态图C、画电路图D、检验自启动5、半导体存储器的主要指标是存储容量和A、存储芯片大小B、存储芯片日期新旧C、存取速度D、存储大小第二题、多项选择题（每题2分，5道题共10分）1、触发器按功能分类，包括A、RS触发器B、JK触发器C、D触发器D、T和Tˊ触发器E、主从触发器2、时序电路中，电路在某一给定时刻的输出和以下哪两个选项有关?A、电源数值B、当前电路的输入C、电流大小D、前一时刻电路的状态E、电压和电流的波动3、按功能分类，寄存器可分为哪两类?A、加法寄存器B、减法寄存器C、数码寄存器D、加减寄存器E、移位寄存器4、移位寄存器的输入输出方式包括A、串入串出B、串入并出C、并入串出D、并入并出5、半导体存储器的基本结构包括哪些组成部分?A、电源B、存储矩阵C、JK触发器D、地址译码器E、输出控制电路第三题、判断题（每题1分，5道题共5分）1、T触发器的输入端T一直接高电平“1”，就成为了Tˊ触发器。
(完整版)数字电路试题及参考答案
《数字电路》试卷及答案一、【单项选择题】(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。
1、对于钟控RS触发器，若要求其输出“0”状态不变，则输入的RS信号应为（ A ）。
[A] RS=X0 [B] RS=0X [C] RS=X1 [D] RS=1X2、以下各电路中，（ B ）可以产生脉冲定时。
[A] 多谐振荡器[B] 单稳态触发器[C] 施密特触发器[D] 石英晶体多谐振荡器3、下列逻辑电路中为时序逻辑电路的是（ C ）。
[A] 变量译码器[B] 加法器[C] 数码寄存器[D] 数据选择器4、同步时序电路和异步时序电路比较，其差异在于后者（ B ）。
[A] 没有触发器[B] 没有统一的时钟脉冲控制[C] 没有稳定状态[D] 输出只与内部状态有关5、当用专用输出结构的PAL设计时序逻辑电路时，必须还要具备有（ A ）。
[A] 触发器[B] 晶体管[C] MOS管[D] 电容6、能将输出端直接相接完成线与的电路有（ C ）。
[A] TTL与门[B] 或门[C] 三态门[D] 三极管非门7、TTL与非门的多余脚悬空等效于（ A ）。
[A] 1 [B] 0 [C] Vcc [D] Vee8、以下哪一条不是消除竟争冒险的措施（ B ）。
[A] 接入滤波电路[B] 利用触发器[C] 加入选通脉冲[D] 修改逻辑设计9、主从触发器的触发方式是（ D ）。
[A] CP=1 [B] CP上升沿[C] CP下降沿[D] 分两次处理10、组合型PLA是由（ A ）构成。
[A] 与门阵列和或门阵列[B] 一个计数器[C] 一个或阵列[D] 一个寄存器11、下列四个数中，最大的数是（ B ）。
[A] (AF)16[B] (001010000010)8421BCD[C] (10100000)2[D] (198)1012、触发器有两个稳态，存储8位二进制信息要（ B ）个触发器。

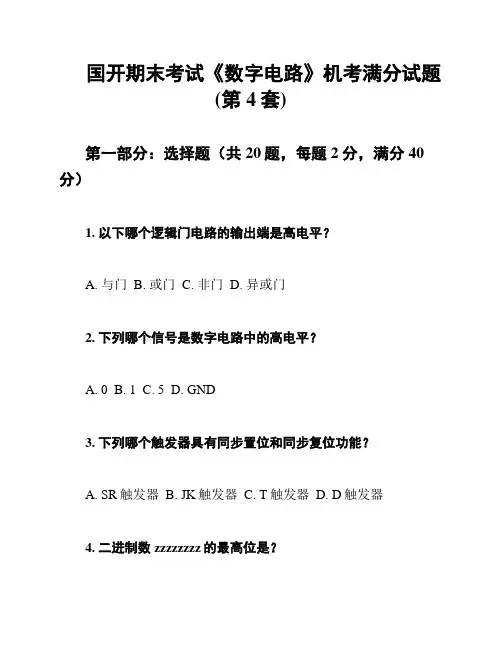

国开期末考试《数字电路》机考满分试题(第4套)
国开期末考试《数字电路》机考满分试题(第4套)第一部分：选择题（共20题，每题2分，满分40分）1. 以下哪个逻辑门电路的输出端是高电平？A. 与门B. 或门C. 非门D. 异或门2. 下列哪个信号是数字电路中的高电平？A. 0B. 1C. 5D. GND3. 下列哪个触发器具有同步置位和同步复位功能？A. SR触发器B. JK触发器C. T触发器D. D触发器4. 二进制数zzzzzzzz的最高位是？A. 1B. 0C. 无符号位D. 有符号位5. 下列哪种编码方式是正码？A. 8421编码B. 格雷码C. 二进制编码D. 反码6. 下列哪个逻辑电路的输出端是低电平？A. 与门B. 或门C. 非门D. 异或门7. 下列哪个触发器具有异步置位和同步复位功能？A. SR触发器B. JK触发器C. T触发器D. D触发器8. 二进制数zzzzzzzz的十进制表示为？A. 59B. 85C. 63D. 919. 下列哪种编码方式是反码？A. 8421编码B. 格雷码C. 二进制编码D. 反码10. 下列哪个逻辑门电路的输出端是低电平？A. 与门B. 或门C. 非门D. 异或门11. 下列哪个触发器具有同步置位和异步复位功能？A. SR触发器B. JK触发器C. T触发器D. D触发器12. 二进制数zzzzzzzz的最高位是？A. 1B. 0C. 无符号位D. 有符号位13. 下列哪种编码方式是格雷码？A. 8421编码B. 格雷码C. 二进制编码D. 反码14. 下列哪个逻辑电路的输出端是高电平？A. 与门B. 或门C. 非门D. 异或门15. 下列哪个触发器具有异步置位和同步复位功能？A. SR触发器B. JK触发器C. T触发器D. D触发器16. 二进制数zzzzzzzz的十进制表示为？A. 59B. 85C. 63D. 9117. 下列哪种编码方式是二进制编码？A. 8421编码B. 格雷码C. 二进制编码D. 反码18. 下列哪个逻辑门电路的输出端是高电平？A. 与门B. 或门C. 非门D. 异或门19. 下列哪个触发器具有同步置位和同步复位功能？A. SR触发器B. JK触发器C. T触发器D. D触发器20. 二进制数zzzzzzzz的最高位是？A. 1B. 0C. 无符号位D. 有符号位第二部分：填空题（共20题，每题2分，满分40分）21. 一个____位的二进制数可以表示2^n个不同的数值。

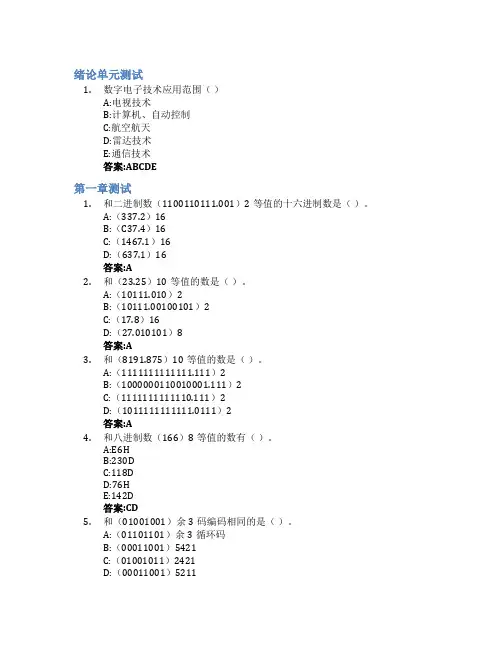

数字电子技术智慧树知到答案章节测试2023年哈尔滨工程大学
绪论单元测试1.数字电子技术应用范围（）A:电视技术B:计算机、自动控制C:航空航天D:雷达技术E:通信技术答案:ABCDE第一章测试1.和二进制数（1100110111.001）2等值的十六进制数是（）。
A:（337.2）16B:（C37.4）16C:（1467.1）16D:（637.1）16答案:A2.和（23.25）10等值的数是（）。
A:（10111.010）2B:（10111.00100101）2C:（17.8）16D:（27.010101）8答案:A3.和（8191.875）10等值的数是（）。
A:（1111111111111.111）2B:（1000000110010001.111）2C:（1111111111110.111）2D:（1011111111111.0111）2答案:A4.和八进制数（166）8等值的数有（）。
A:E6HB:230DC:118DD:76HE:142D答案:CD5.和（01001001）余3码编码相同的是（）。
A:（01101101）余3循环码B:（00011001）5421C:（01001011）2421D:（00011001）5211E:（00010110）8421答案:ADE6.（-25）10可以表示为（）。
A:（100111）补码B:（1010101）原码C:（1111001）原码D:（111001）原码E:（1001110）补码答案:ABC7.在二进制运算中，减去某个数可以用加上它的补码来代替（）。
A:对B:错答案:B8.与普通二进制代码相比，格雷码在代码转换过程中不会产生过度“噪声”（）。
A:对B:错答案:A9.二进制的加、减、乘、除运算全部可以用“移位”和“相加”两种操作实现（）。
A:错B:对答案:B10.下列数中最大的是（）。
A: （100101110）2B:（10010111）8421BCDC:（301）10D: （12F）16答案:D第二章测试1.一个四输入或非门，使其输出为1的输入变量取值组合有（）种。
数字电路习题及答案
·数字电路与系统-习题答案1第1 章数字逻辑基础1.1 什么是数字电路？与模拟电路相比，数字电路具有哪些特点？答：处理数字信号并能完成数字运算的电路系统称为数字电路。
特点：采用二进制，结构简单易于集成；可用于数值计算和逻辑运算；抗干扰，精度高；便于长期存储和远程传输，保密性好，通用性强。
1.3 把下列二进制数转换成十进制数。
（1）(11000101)2 = (197)10（2）(0.01001)2 = (0.28125)10（3）(1010.001)2 = (10.125)101.4 把下列十进制数转换成二进制数。
（1）(12.0625)10 = (1100.0001)2（2）(127.25)10 = (1111111.01)2（3）(101)10 = (1100101)21.5 把二进制数(110101111.110)2分别转换成十进制数、八进制数和十六进制数。
答：(110101111.110)2 =(431.75)10 =(657.6)8 =(1AF.C)161.6 把八进制数(623.77)8分别转换成十进制数、十六进制数和二进制数。
答：(623.77)8 =(403.98)10 =(193.FC)16 =(110010011.111111)21.7 把十六进制数(2AC5.D)16分别转换成十进制数、八进制数和二进制数。
答：(2AC5.D)16 =(10949.81)10 =(25305.64)8 =(10101011000101.1101)21.8 把十进制数(432.13)10转换成五进制数。
答：(432.13)10 =(3212.0316)51.9 用8421BCD 码表示下列十进制数。
（1）(42.78)10 =(0100 0010.0111 1000)8421BCD（2）(103.65)10 =(0001 0000 0011.0110 0101)8421BCD（3）(9.04)10 =(1001.0000 0100)8421BCD数字电路与系统-习题答案21.10 把下列8421BCD 码表示成十进制数。
数字电子技术课后题答案
数字电子技术课后题答案 Revised by BETTY on December 25,2020第1单元能力训练检测题（共100分，120分钟）一、填空题：（每空分，共20分）1、由二值变量所构成的因果关系称为逻辑关系。
能够反映和处理逻辑关系的数学工具称为逻辑代数。
2、在正逻辑的约定下，“1”表示高电平，“0”表示低电平。
3、数字电路中，输入信号和输出信号之间的关系是逻辑关系，所以数字电路也称为逻辑电路。
在逻辑关系中，最基本的关系是与逻辑、或逻辑和非逻辑。
4、用来表示各种计数制数码个数的数称为基数，同一数码在不同数位所代表的权不同。
十进制计数各位的基数是10，位权是10的幂。
5、8421 BCD码和2421码是有权码；余3码和格雷码是无权码。
6、进位计数制是表示数值大小的各种方法的统称。
一般都是按照进位方式来实现计数的，简称为数制。
任意进制数转换为十进制数时，均采用按位权展开求和的方法。
7、十进制整数转换成二进制时采用除2取余法；十进制小数转换成二进制时采用乘2取整法。
8、十进制数转换为八进制和十六进制时，应先转换成二进制，然后再根据转换的二进数，按照三个数码一组转换成八进制；按四个数码一组转换成十六进制。
9、逻辑代数的基本定律有交换律、结合律、分配律、反演律和非非律。
10、最简与或表达式是指在表达式中与项中的变量最少，且或项也最少。
13、卡诺图是将代表最小项的小方格按相邻原则排列而构成的方块图。
卡诺图的画图规则：任意两个几何位置相邻的最小项之间，只允许一位变量的取值不同。
14、在化简的过程中，约束项可以根据需要看作1或0。
二、判断正误题（每小题1分，共10分）1、奇偶校验码是最基本的检错码，用来使用PCM方法传送讯号时避免出错。
（对）2、异或函数与同或函数在逻辑上互为反函数。
（对）3、8421BCD码、2421BCD码和余3码都属于有权码。
（错）4、二进制计数中各位的基是2，不同数位的权是2的幂。
智慧树知道网课《数字电子技术(山东联盟-山东建筑大学)》课后章节测试满分答案
绪论单元测试1【判断题】(30分)电子技术包括数字电子技术和模拟电子技术。
A.对B.错2【判断题】(30分)声音是离散量。
A.对B.错3【判断题】(40分)汽车数是离散量。
A.错B.对第一章测试1【判断题】(10分)数字集成电路的集成度是指每一芯片所包含的门的个数。
A.错B.对2【判断题】(10分)数字信号是在时间上离散但数值上连续的信号。
A.错B.对3【判断题】(10分)二值逻辑是用0、1来表示事物的大小关系。
A.对B.错4【判断题】(10分)逻辑变量的取值，１比０大。
A.错B.对5【判断题】(10分)格雷码具有任何相邻码只有一位码元不同的特性。
A.错B.对6【单选题】(10分)十进制数24转换为二进制数，结果为。
A.10100B.10010C.1100D.110007【单选题】(10分)8421BCD码00010111表示的十进制数是。
A.23B.17C.13D.278【单选题】(10分)事件的全部条件都满足事件才发生，表示的是逻辑。
A.非B.或C.与D.与非9【判断题】(10分)逻辑函数的真值表、逻辑函数表达式、逻辑图、波形图及卡诺图之间可以相互转换。
A.错B.对10【单选题】(10分)逻辑函数的输入全部为0时，输出为1，表示的是逻辑。
A.或B.与C.或非D.与非第二章测试1【判断题】(20分)真值表和卡诺图都具有唯一性。
A.错B.对2【单选题】(20分)已知下列结果中正确的是。
A.Y＝AB.Y＝A＋BC.Y＝B3【单选题】(10分)一个3输入表决电路，只有3个输入都为0，输出才为1，则该电路的逻辑关系是。
A.或B.与非C.或非D.与4【单选题】(20分)函数F(A,B,C)=AB+BC+AC的最小项表达式为。
A.F(A,B,C)=∑m（0，2，3，4）B.F(A,B,C)=∑m（2，4，6，7）C.F(A,B,C)=∑m（0，2，4）D.F(A,B,C)=∑m（3，5，6，7）5【判断题】(10分)若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。
数电习题参考答案(1-4)
第一单元练习数制与码制-答案、填空题（10 分）1、数制，基数，位权。
2、 0、1，2，逢二进一3、编码4、时间，幅度，H, L5、布尔代数（逻辑代数），逻辑电路6、二进制、八进制、十六进制7、8421BCD码，2421BCD码，5421BCD码，余三码，格雷码，奇偶校验码8、262.54，B2.B9、11101.1，29.5，1D.8，(0010 1001.0101)10、100111.11，47.6，27.C11、1011110.11, 136.694.75(1001 0100.0111 0101)12、1001110, 116，78, 4E二、选择题1. CD2. C3. B 4. CD 5. ABCD6. ABC7. .AB8. CD 9. BCD 10. A三、判断题1. V2. X3. V4. V5. V6. X7. X8. X9. V 10. V第二单元练习基本逻辑运算、逻辑代数公理定理、填空题（10分）1、布尔，与，或，非，与非，或非, 同或，异或2、逻辑表达式（逻辑函数），真值表，逻辑图，卡诺图3、代入规则，对偶规则，反演规则4、AB <C - D) , AB *(C ■ D)5、 A A B = A B6、AB AC7、0& A B *(C D) (B C). 、选择题1. D2. ABCD3. B4AD 5. AC6. A7. ACD8. C 9 D 10 . BCD V三、判断题1. X2. V3. V4. X5. X6. X7. V8. X 9 . X 10. X四、变换题1、已知F = A• B CL D E, 求其反函数F和对偶式F 二 A B C|_D E 二 A B CDE F =A （B CDE A B A CDE求 F ： F =A B C|_D E 二 A B CDEF 二 AB(C D E) = AB CDE五、简答题⑴ 如果已知X •丫二X Z,那么丫二Z 。
数字电路第1章习题解答
第1章 数字逻辑基础1－1 将下列二进制数转换为十进制数。
(1) 2(1101) (2) 2(10110110) (3) 2(0.1101) (4) 2(11011011.101) 解（1）3210210(1101)12120212(13)=⨯+⨯+⨯+⨯=（2）75421210(10110110)1212121212(182)=⨯+⨯+⨯+⨯+⨯= （3） 124210(0.1101)1212120.50.250.0625(0.8125)---=⨯+⨯+⨯=++= （4）76431013210(11011011.101)22222222 12864168210.50.125 (219.625)--=+++++++=+++++++= 1－2 将下列十进制数转换为二进制数和十六进制数(1) 10(39) (2) 10(0.625) (3) 10(0.24) (4) 10(237.375) 解（1）10216(39)(100111)(27)== (2) 10216(0.625)(0.101)(0.A)==（3）近似结果： 16210)3.0()00111101.0()24.0(D =≈ (4) 10216(237.375)(1110'1101.011)(0ED.6)== 1－3 将下列十六进制数转换为二进制数和十进制数(1) 16(6F.8) (2) 16(10A.C) (3) 16(0C.24) (4) 16(37.4) 解（1） 16210(6F.8)(1101111.1)(111.5)== (2) 16210(10A.C)(1'0000'1010.11)(266.75)== (3) 16210(0C.24)(1100.0010'01)(12.140625)== (4) 16210(37.4)(11'0111.01)(55.25)== 1－4 求出下列各数的8位二进制原码和补码(1) 10(39)- (2) 10(0.625) (3) 16(5B) (4) 2(0.10011)- 解（1）10(39)(1'0100111)(1'1011001)-==原码补码 (2) (0.1010000)(0.1010000)==10原码补码(0.625)(3) 16(5B)(01011011)(01011011)==原码补码(4) 2(0.10011)(1.1001100)(1.0110100)-==原码补码1－5 已知10X (92)=-，10Y (42)=，利用补码计算X ＋Y 和X －Y 的数值。
2020年智慧树知道网课《数字电子技术(山东科技大学)》课后章节测试满分答案
第一章测试1【单选题】(5分)一位十六进制数可以用（）位二进制数来表示。
A.2B.1C.3D.42【单选题】(5分)十进制数43可转换为（）8421BCD码。
A.1000011B.010011C.10011D.010000113【单选题】(5分)二进制数+1011的反码为（）。
A.10100B.11011C.01011D.001004【单选题】(5分)有符号二进制数-89的补码为（）。
A.01011001B.10100111C.11011001D.001001115【多选题】(10分)与模拟电路相比，数字电路主要的优点有（）。
A.保密性好B.抗干扰能力强C.容易设计D.通用性强6【多选题】(10分)与八进制数(47.3)8等值的数为（）。
A.(100111.11)2B.(100111.011)2C.(27.3)16D.(27.6)167【多选题】(10分)以下代码中为恒权码的为（）。
A.余三码B.5421BCD码C.8421BCD码D.格雷码8【多选题】(10分)与十进制数（53.5）10等值的数或代码为（）。
A.(65.4)8B.(01010011.0101)8421BCDC.(35.8)16D.(110101.1)29【多选题】(10分)在一个8位的存储单元中，能够存储的最大无符号整数是（）。
A.（127）10B.（255）10C.（256）10D.（FF）1610【多选题】(10分)矩形脉冲信号的参数有（）。
A.周期B.占空比C.脉宽D.扫描期11【多选题】(10分)常用的BCD码有（）。
A.奇偶校验码B.余三码C.格雷码D.8421码12【多选题】(10分)以下几种编码中，可靠性编码是（）。
A.5421码B.8421码C.格雷码D.奇偶校验码第二章测试1【单选题】(5分)利用约束项化简逻辑函数时，约束项应看成()。
A.1B.能使圈组大的看成1，其它看成0C.无所谓D.22【单选题】(5分)下面的卡诺图化简，应画（）个包围圈。
数电1-10章自测题及答案（2）
数电1-10章⾃测题及答案（2）第⼀章绪论⼀、填空题1、根据集成度的不同，数字集成电路分位以下四类：⼩规模集成电路、中规模集成电路、⼤规模集成电路、超⼤规模集成电路。
2、⼆进制数是以2为基数的计数体制，⼗六体制数是以16为基数的计数体制。
3、⼆进制数只有0和1两个数码，其计数的基数是2，加法运算的进位规则为逢⼆进⼀。
4、⼗进制数转换为⼆进制数的⽅法是：整数部分⽤除2取余法，⼩数部分⽤乘2取整法，⼗进制数23.75对应的⼆进制数为10111.11。
5、⼆进制数转换为⼗进制数的⽅法是各位加权系数之和，⼆进制数10110011对应的⼗进制数为179。
6、⽤8421BCD码表⽰⼗进制时，则每位⼗进制数可⽤四位⼆进制代码表⽰，其位权值从⾼位到低位依次为8、4、2、1。
7、⼗进制数25的⼆进制数是11001，其对应的8421BCD码是00100101。
8、负数补码和反码的关系式是：补码=反码+1。
9、⼆进制数+1100101的原码为01100101，反码为01100101，补码为01100101。
-1100101的原码为11100101，反码为10011010，补码为10011011。
10、负数-35的⼆进制数是-100011，反码是1011100，补码是1011101。
⼆、判断题1、⼆进制数有0~9是个数码，进位关系为逢⼗进⼀。
（）2、格雷码为⽆权码，8421BCD码为有权码。
（√）3、⼀个n位的⼆进制数，最⾼位的权值是2^n+1。
（√）4、⼗进制数证书转换为⼆进制数的⽅法是采⽤“除2取余法”。
（√）5、⼆进制数转换为⼗进制数的⽅法是各位加权系之和。
（√）6、对于⼆进制数负数，补码和反码相同。
（）7、有时也将模拟电路称为逻辑电路。
（）8、对于⼆进制数正数，原码、反码和补码都相同。
（√）9、⼗进制数45的8421BCD码是101101。
（）10、余3BCD码是⽤3位⼆进制数表⽰⼀位⼗进制数。
（）三、选择题1、在⼆进制技术系统中，每个变量的取值为（A）A、0和1B、0~7C、0~10D、0~F2、⼆进制权值为（B ）A、10的幂B、2的幂3、连续变化的量称为（B ）A、数字量B、模拟量C、⼆进制量D、16进制量4、⼗进制数386的8421BCD码为（B）A、0011 0111 0110B、0011 1000 0110C、1000 1000 0110D、0100 1000 01105、在下列数中，不是余3BCD码的是（C ）A、1011B、0111C、0010D、10016、⼗进制数的权值为（D ）A、2的幂B、8的幂C、16的幂D、10的幂7、负⼆进制数的补码等于（D ）A、原码B、反码C、原码加1D、反码加18、算术运算的基础是（ A ）A 、加法运算B 、减法运算C 、乘法运算D 、除法运算9、⼆进制数-1011的补码是（ D ）A 、00100B 、0010110、⼆进制数最⾼有效位（MSB ）的含义是（ A ）A 、最⼤权值B 、最⼩权值C 、主要有效位D 、中间权值第⼆章逻辑代数基础⼀、填空题1、逻辑代数中三种最基本的逻辑运算是与运算、或运算、⾮运算。
