建筑剖面设计
入口
±0.000
1.500 0.750
入口
此时，室内外高差750mm，较经济
第 20页
室内外地面高差
4. 如何设计确定室内外高差的数值？
④
建筑物性格特征。
亲切尺度的室内外高差：如一般民用建筑如住宅、
旅馆、办公楼等；
夸张尺度的室内外高差：如某些特殊功能的办公建
筑和纪念性建筑。
亲切尺度的室内外高差：四合院 ——亲切、平易近人
应考虑儿童的身高及较小的
顾病儿，应设置低窗台。
低窗台高度h≤800mm。
家具设备，应设置低窗台。
低窗台高度h=600~700mm。
窗台高度
3. 几类特殊窗台高度的设计？
③ 展览建筑中窗台高度；
°
窗 台 高 度 h
°
展览建筑中为消除和减少眩光，应避免陈列品靠近窗台布置，
实践中总结出窗台到陈列品的距离要使保护角大于14°。
1. 名词释义：
层高（H）：指该层楼地面到上一层楼面
之间的垂直距离。
净高（H0）：指楼地面到结构层（梁、
板）底面或顶棚下表面之间的距离。
五．层高（H）与净高（H0）
2. 图示定义：
楼面标高
梁底标高
板底标高 吊顶顶面标高
室外地坪（-）
± 0.000
五．层高（H）与净高（H0）
条件：
① 板厚=100mm
窗台旁书桌的高度。
窗 台 高 度 h
书桌的高度常取 750~800mm
由此确定，窗台高度h = 750（800）+100~200 = 900~1000mm。
窗台高度
3. 几类特殊窗台高度的设计？
卫生间的窗户考虑到私密
① 卫生间、教室内走廊内侧窗的窗台高度；
性的需要，在有人流通过
窗 台 高 度 h
3 建筑剖面设计
1
剖面设计的主要内容：
① 确定方面的剖面形状、尺寸与比例关系；
② 确定房屋各部分的标高；
③ 确定房屋的层数；
④ 选择主体结构与围护结构方案；
⑤ 进行房屋竖向空间的组合，确定建筑空间
的利用。
第 2页
3 建筑剖面设计
3.1 房屋各部分高度的确定及剖 面的形状
平面图只能反映建筑X、Y两个方向上的尺寸 关系，Z轴方向上的设计尺寸必须通过剖面 图表达。
Z
平面图 透视图
X
某新农村小住宅
0
Y
剖面图
透视图
某新农村小住宅
剖面图中的尺寸及标高明确了建筑的 层数、层高、总高、房屋的室内外高差 等整体数据；同时还确定了建筑各细部 的竖向尺寸，如窗台、女儿墙的高度。
女儿墙高度
标高
层 高 、 净 高
窗台高度
室内外高差
剖面图
一．标高 1. 定义
被标注点的高度
第 48页
六．影响房间高度和建筑剖面形状的确定因素
2. 采光、通风的要求：
不同采光方式对剖面形状的影响
第 49页
设置顶部排气窗的厨房剖面形状
第 50页
展览建筑中漫射光线
第 51页
苏州博物馆内景的天窗
第 52页
房间高度和建筑剖面形状的确定因素
3. 结构类型的要求
第 43页
六．影响房间高度和建筑剖面形状的确定因素
一些阶梯教室、视听建筑考虑到视听的要求层
高必须综合视线设计。
第 44页
对比影院内的起坡设计
第 45页
不同类型建筑内视点设计的不同
第 46页
中学演示教室的地面升起
第 47页
六．影响房间高度和建筑剖面形状的确定因素
地面的升起坡度与设计视点的选择、座位 排列方式（即前排与后排对位或错位排 列）、排距、视线升高值C等因素有关。 C：后排与前排的视线升高差 当错位排列时，C=60mm；非错位排列时， C=120mm。
第 40页
手术室与宿舍层高的确定
第 41页
第 42页
六．影响房间高度和建筑剖面形状的确定因素
旅馆客房居住部分净高度，当设空调时不应低于2.4m；不 设空调时不应低于2.60m。利用坡屋顶内空间作为客房时， 应至少有8㎡面积的净高度不低于2.4m。卫生间及客房内过 道净高度不应低于2.1m。客房层公共走道净高度不应低于 2.1m。 卧室和起居室（厅）是住宅套内活动最频繁的空间，也是 大型家具集中的场所，本条要求其室内净高不低于2.40m， 以保证基本使用要求，在国际上，把室内净高定为2.40m的 国家很多，如：美国、日本、英国和我国的香港地区，参 照这些国家和地区的标准，室内净高定为2.40m是可行的。
土壤中的潮气渗入室内——墙体霉变
原因一：防止雨水倒流进入室内
建筑的自重、地基土层的均匀沉降
原因二：防止因地基沉降造成建筑入口过低
室 宅
原因三：增加美 观，符合建筑物 的性格及人们传 统的审美需要。
二．室内外地面高差
3. 设置室内外高差采取的措施？
台阶； 坡道； 升降平台。
措施二： 坡 道
通常梁板等结构构件的厚度会对建筑高度产生影响。如图所示 房间的净高H0 = 房间层高H – 结构高度h
梁板高度对房 间高度的影响
第 54页
顶棚结构形式与剖面层高的关系
第 55页
第 56页
苏格兰新议会大楼
第 57页
阁楼内的空间组成
第 58页
星 海 音 乐 厅
第 59页
香港维也纳音乐厅
窗台高度 h
飘窗窗台高度 h 常取500mm或550mm 护栏高度高层建筑不低于1100mm，多层 建筑不得低于1050mm。
四．建筑高度
1. 名词释义：
建筑物室外地面
到其檐口或屋面 面层的高度，屋 顶上的水箱间、 电梯机房、排烟 机房和楼梯出口 小间等不计入建 筑高度。
五．层高（H）与净高（H0）
第 39页
六．影响房间高度和建筑剖面形状的确定因素
住宅层高H常取2.8~3.0m， 卧室、起居室净高H0≥2.40m， 厨房、卫生间净高H0≥2.20m 办公室的室内净高H0≥2.60m，设空调的H0≥2.40m；走道 净高H0≥2.10m，贮藏间净高H0≥2.00m。 教学楼普通教室内净高常取H03.30~3.60m，合班教室净高 H0≥3.60m；办公室H0≥2.80m。
室内外地面高差
室内外高差（Δh）常用 数值：450mm和600mm
首层室内地坪 （±0.000）
（即三级和四级台阶）。
室外地坪 （-0.450）
室内外高差 Δh=450mm
三级台阶，150X3=450mm
室外地坪 （-0.600）
首层室内地坪 （±0.000） 室内外高差 Δh=600mm
四级台阶， 150X4=600mm
2. 普通窗台高度h确定的依据？
窗台高度
①
2. 普通窗台高度确定的依据？
人体的重心
成年男子的身体重心 约为身高的56%的位置
成年女子的身体重心 约为身高的55%的位置 ★ 一般而言，人体的重心在肚脐以下 的位置，因此，窗台高度（栏杆高度） 的取值必须高于人体的重心的高度。
★ 若取平均身高为163cm，重心高度
处的窗户应设置高窗台。
教学楼内走廊上的窗户也
应设置高窗，以防止相互 之间的干扰。
窗台高度应高于人的站视
高（平均约1400mm）。
由此确定，高窗台高度 h=1500~1800mm。
窗台高度
3. 几类特殊窗台高度的设计？
② 托幼建筑中窗台高度；
h
托儿所、幼儿园的窗台高度
h
医院儿童病房为方便护士照
Δh≥300mm；但对于地下水位较高或雨量较大
的地区以及要求较高的建筑物，应有意识地提
高室内外高差。
室内外地面高差
4. 如何设计确定室内外高差的数值？
③
地形及环境条件；
3F 学院办公室
例：华东交大9#教学楼
2F 门 厅
1F 实验室
室内外地面高差
4. 如何设计确定室内外高差的数值？
1.500
±0.000
展览类建筑窗台高度h > 2500 mm。
窗台高度
3. 几类特殊窗台高度的设计？
④ 商场、风景区等场所的窗台高度；
考虑到吸引人群的商业性目的以及
取景的需要，商业建筑、风景建筑
的窗台高度尽量降低。
低窗台高度 h=0mm。
窗台高度
3. 几类特殊窗台高度的设计？
⑤ 住宅中飘窗的窗台高度。
飘窗护栏 护栏高度应从 飘窗台面算起 飘窗护栏
约为91cm。 由此确定，窗台高度h≥900mm。
窗台高度
②
2. 普通窗台高度确定的依据？
人的坐视点的高度；
经调查，坐在椅子上的坐
视高一般男子为1.18米，女 子为1.11米。
由此确定，窗台高度 h≤1200mm。
坐 视 高
窗台高度
③
2. 普通窗台高度确定的依据？
窗台上沿应比书桌面高 出100~200mm
夸张尺度的室内外高差：太和殿 ——严肃、雄伟、高高在上
亲切尺度的室内外高差：民用住宅 ——亲切、平易近人 夸张尺度的室内外高差：法院、检察院类建筑 ——庄严、稳重
夸张尺度的室内外高差：纪念性建筑 ——肃穆、庄严、雄伟
三．窗台高度（h）
1. 图示定义：
窗台上沿
窗台高度
一般建筑中，窗台高度h常取900~1000mm。
② 梁高=300mm ③ 吊顶高度=700mm
问1：该建筑首层层高H
是多少米？（
A ）
3.300
问2：首层的净高H0是
多少米？（ D、E ）
11-2 建筑剖面设计
民用建筑室内外一般为0.15～0.60m， 工业建筑一般为0.10～0.15m。 当房屋内有进车道时室内外高差一般 为0.15m；当房屋内无进车道时室内外高差 一般为0.45～0.6m，允许在0.3～0.9m的范 围内变动。 GO
建筑设计中常将底层室内地坪的相对 标高设定±0.000，低于地坪高度为负值， 高于地坪高度为正值，逐层累计，单位用 m表示。 一些容易积水或经常需要冲洗的地方 如厨房、厕所、开敞的外廊等楼地坪标高 相对同层其它房间要适当低一些，约 20～50mm即可。 GO
跃层 跃层多用于住宅中，每户有上下层的 房间，并用户内专用楼梯联系。 跃层可节约公共交通面积，彼此复小空间的组合 （2）大小、高低相差悬殊的空间组合 （3）综合性空间组合 （4）台阶空间组合
（1）重复小空间的组合 这类空间的特点是大小、高度相等或 相近，如教学楼中的普通教室和实验室。 常将高度相同、使用性质相近的房间组合 在同一层，以楼梯联系各层。
桂林是中国著名的风景旅游胜地，以 溶洞和散落在城中的奇山著称。为了尽显 奇山的风貌，桂林市城建局规定，除了市 中心的主要商业街中山路可建造少量小高 层建筑之外，其他地段只能建造多层建筑 。 图1、图2、图3、图4、图5、图6。
为防止农村可耕地的流失，广东10年 前就提出村镇农民住宅不建单层合院式， 改建单元式楼房。
有些建筑常提高底层地坪的标高以此 来增高建筑外台基的高度和增多室外的踏 步，使建筑造型显得宏伟壮观。 有些建筑中为了同一空间内不同的功 能分区、丰富空间效果，也常采用改变标 高的方法。
一、房间的剖面形状 房间的剖面形状分为矩形与非矩形两 种，与下列因素有关： （一）使用要求 （二）结构、材料和施工的影响 （三）采光、通风的要求
建筑层数的划分 1 住宅建筑
建筑剖面设计的知识点
建筑剖面设计的知识点建筑剖面设计是建筑设计的重要环节之一，它涉及到建筑物内外空间的分隔、功能布局、结构构造等方面的内容。
本文将介绍建筑剖面设计的一些重要知识点，以帮助读者更好地理解和应用这一设计原则。
一、剖面设计的定义和作用建筑剖面设计是指在建筑设计中，通过切割建筑物的立面，展示建筑物内部各个空间的构造、布局、功能等信息。
它可以帮助人们更好地理解建筑物的内外空间关系，从而合理规划和设计建筑物的各项要素。
剖面设计起到了以下几个重要作用：1. 空间分隔：通过剖面设计，可以将建筑内外空间进行划分和隔离，以满足不同功能区域的需求。
2. 结构展示：剖面设计可以展示出建筑物的结构构造，使人们能够清晰了解建筑物的支撑体系和力学原理。
3. 功能布局：剖面设计可以体现出建筑物内部不同区域的功能布局，有利于人们更好地理解和使用建筑物。
二、剖面设计的要素和步骤剖面设计涉及到多个要素，其中包括平面布局、高度划分、立面拆分、材料选择等等。
下面分别进行介绍：1. 平面布局：在进行剖面设计时，首先需要对建筑物的平面布局进行规划和设计。
要考虑不同功能区域的位置关系、交通流线等因素，以确保空间的合理利用和通行的便捷性。
2. 高度划分：建筑物的剖面设计需要考虑不同楼层之间的高度划分。
这涉及到楼层的高度、楼板的厚度、天花板的高度等因素，以确保各个楼层之间的功能分隔和结构安全。
3. 立面拆分：在进行剖面设计时，需要将建筑物的立面进行拆分，以呈现建筑内部的空间结构和功能布局。
可以采用线条、色彩等方式，将不同空间区域进行标识和区分。
4. 材料选择：剖面设计还需要考虑不同空间区域的材料选择。
例如，在公共区域可以选择防火、防污染等功能性较强的材料，而在私密空间则可以选择更具温暖和舒适感的材料。
在进行剖面设计时，通常需要按照以下步骤进行：1. 确定设计目标和需求，了解项目背景和功能要求。
2. 进行初步的平面布局设计，确定建筑物的分区和功能区域。
建筑剖面设计知识点
建筑剖面设计知识点在建筑设计中，剖面设计是一个非常重要的环节。
通过剖面设计，我们可以展现建筑物的内外空间分布，表达建筑的形态和结构，以及展示建筑的功能和美学价值。
以下是建筑剖面设计的一些重要知识点。
一、剖面设计的定义和作用剖面设计是指通过对建筑物的竖向切割，展示其内部结构、空间布局、功能分区等情况的设计过程。
它可以帮助人们更好地理解建筑物的内外关系，为建筑的实际使用提供有价值的信息。
二、剖面设计的基本原则1. 纵深感：通过合理设置剖面，使建筑物呈现纵深感，使人们在建筑内部有一种逐层深入的感觉。
2. 空间分区：剖面设计应准确展示建筑物内部不同功能区域的位置和划分，使使用者能够清晰地理解建筑物的功能设置。
3. 结构表达：剖面能够展示建筑物的结构体系，如柱、墙等的位置和形态，使人们对建筑物的支撑系统有更好的认知。
4. 采光与通风：剖面设计应考虑到建筑物内部采光和通风的需求，合理设置窗户和通风口等设施。
5. 比例与秩序：剖面应根据建筑物的整体比例和秩序进行设计，使得整体布局协调一致。
三、剖面设计的关键要素1. 水平线：水平线是建筑剖面设计中的一个重要要素，它可以帮助人们理解建筑物的楼层分布以及室内外的联系。
2. 形式语言：剖面设计中的形式语言可以通过不同的线条粗细、弧线与直线的组合、材料和色彩的应用等方式表达建筑的特征和风格。
3. 高度标识：剖面设计中的高度标识可以帮助人们理解建筑物不同部分的高度差异，进而把握建筑的整体感受。
4. 功能布局：剖面设计中的功能布局要准确地划分建筑物内部不同的功能区域，并合理安排它们之间的联系和转换。
四、剖面设计的常见类型1. 纵向剖面：沿建筑物的纵向方向进行切割，展示建筑物内部空间的分布和结构的组成。
2. 横向剖面：沿建筑物的横向方向进行切割，主要展示建筑物内部楼层之间的联系与交错。
3. 局部剖面：主要针对建筑物内部的某些关键区域进行切割，以突出这些区域的特殊性和重要性。
民用建筑设计——建筑剖面设计

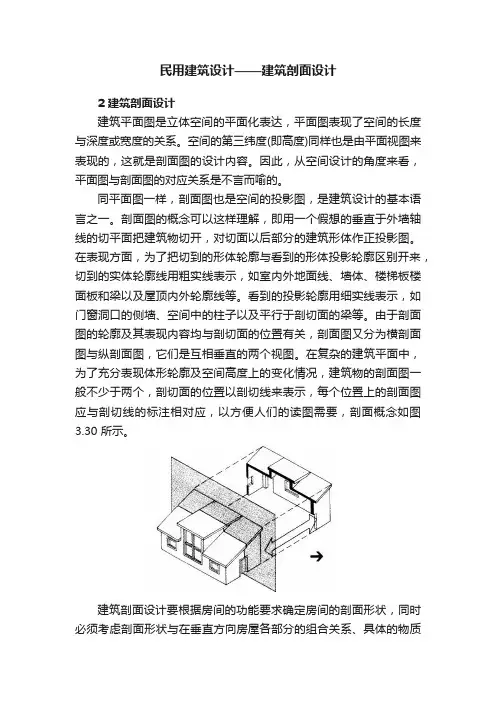

民用建筑设计——建筑剖面设计2 建筑剖面设计建筑平面图是立体空间的平面化表达，平面图表现了空间的长度与深度或宽度的关系。
空间的第三纬度(即高度)同样也是由平面视图来表现的，这就是剖面图的设计内容。
因此，从空间设计的角度来看，平面图与剖面图的对应关系是不言而喻的。
同平面图一样，剖面图也是空间的投影图，是建筑设计的基本语言之一。
剖面图的概念可以这样理解，即用一个假想的垂直于外墙轴线的切平面把建筑物切开，对切面以后部分的建筑形体作正投影图。
在表现方面，为了把切到的形体轮廓与看到的形体投影轮廓区别开来，切到的实体轮廓线用粗实线表示，如室内外地面线、墙体、楼梯板楼面板和梁以及屋顶内外轮廓线等。
看到的投影轮廓用细实线表示，如门窗洞口的侧墙、空间中的柱子以及平行于剖切面的梁等。
由于剖面图的轮廓及其表现内容均与剖切面的位置有关，剖面图又分为横剖面图与纵剖面图，它们是互相垂直的两个视图。
在复杂的建筑平面中，为了充分表现体形轮廓及空间高度上的变化情况，建筑物的剖面图一般不少于两个，剖切面的位置以剖切线来表示，每个位置上的剖面图应与剖切线的标注相对应，以方便人们的读图需要，剖面概念如图3.30 所示。
建筑剖面设计要根据房间的功能要求确定房间的剖面形状，同时必须考虑剖面形状与在垂直方向房屋各部分的组合关系、具体的物质技术、经济条件和空间的艺术效果等方面的影响，既要适用又要美观，才能使设计更加完善、合理。
具体要求如下：(1) 确定建筑物的各部分高度和剖面形式。
(2) 确定建筑的层数。
(3) 分析建筑空间的组合和利用。
(4) 在建筑剖面中研究有关的结构、构造关系。
2.1 房间的高度和剖面形式1. 房间的高度房间的高度包括层高和净高。
层高是国家对各类建筑房间高度的控制指标。
各类建筑的常用层高见表3-4。
净高是供人们直接使用的有效室内高度，它与室内活动特点、采光通风要求、结构类型、设备尺寸等因素有关(如图3.31 所示)。
有时房间的平面形状也间接地影响到房间净高的确定。
建筑剖面设计
公共建筑剖面设计
01 公共建筑类型：包括办公楼、 02 剖面设计原则：满足功能需
商场、酒店、学校等
求，符合建筑规范，注重空
间效果
03 设计要点：合理布局空间， 优化交通流线，注重采光通 风
04 实例分析：某办公楼剖面设 计，包括办公空间、会议空 间、公共空间等，注重空间 利用和采光通风效果。
剖面设计的发展
03 标注尺寸：在剖面图上
标注尺寸，以便施工人 员准确把握建筑的尺寸 和比例
02 绘制剖面图：根据剖面
位置，绘制建筑的剖面 图，包括墙体、门窗、 楼梯、管道等
04 添加细节：在剖面图上
添加细节，如家具、灯 具、装饰等，以展示建 筑的整体效果和氛围
剖面设计的方法
01 确定剖面位置：选择最能体 现建筑特点和空间关系的位 置
02 绘制剖面图：按照比例尺绘 制剖面图，包括墙体、门窗、 楼梯等
03 标注尺寸：在剖面图上标注 尺寸，包括长度、宽度、高 度等
04 标注材料：在剖面图上标注 材料，包括墙体、门窗、楼 梯等材料的名称和规格
剖面设计的技巧
01 确定剖面位置：选择最能体现建筑特点和空 间关系的位置进行剖切
02 比例控制：根据建筑规模和空间关系，合理 选择剖面图的比例
功能性：满足建筑功能需求，如采光、通风、隔音等
02
美观性：注重建筑外观的美感，如比例、线条、色彩等
03
经济性：考虑建筑成本和施工难度，尽量降低造价和施工难度
04
环保性：注重建筑节能和环保，如使用绿色建筑材料、降低能耗等
剖面设计的方法
2
与技巧
剖面设计的步骤
01 确定剖面位置：选择合
适的剖面位置，以便展 示建筑的内部结构和空 间关系
《建筑剖面设计》课件
案例四：某办公楼的剖面设计
高效性与灵活性
该办公楼的剖面设计注重高效性和灵活性，以满足现代办公 的需求。通过合理的空间布局和剖面设计，实现了办公空间 的灵活使用和高效管理。同时，剖面的自然通风和采光设计 ，提高了办公环境的舒适度和员工的工作效率。
PART 06
总结与展望
建筑剖面设计的总结
建筑剖面设计的基本概念
2023-2026
ONE
KEEP VIEW
《建筑剖面设计》课 件
REPORTING
CATALOGUE
目 录
• 建筑剖面设计概述 • 建筑剖面的构成要素 • 建筑剖面的设计方法 • 建筑剖面设计的实践应用 • 建筑剖面设计的案例分析 • 总结与展望
PART 01
建筑剖面设计概述
建筑剖面的定义与作用
建筑剖面设计的实践案例
通过分析国内外优秀建筑剖面设计的案例，总结其设计手 法、技巧和经验，为今后的建筑剖面设计提供参考和借鉴 。
建筑剖面设计的展望
新材料与新技术的应用
随着科技的发展，新型建筑材料和技术的应用将为建筑剖面设计带来更多的可能性。例如 ，智能材料、绿色建材等将有助于实现更加高效、环保的建筑设计。
建筑剖面设计是建筑设计中的重要环节，通过对建筑物的 垂直剖切，研究其内部空间布局、结构形式、材料运用等 方面的内容，以达到优化建筑设计的目的。
建筑剖面设计的原则
建筑剖面设计应遵循功能性、美学性、经济性、可持续性 等原则，确保设计出的剖面既满足使用需求，又具有审美 价值，同时还要考虑经济效益和环境影响。
光影与材料的结合
将光影与材料相结合，创造出更加丰 富、立体的视觉效果，使建筑更加具 有艺术性和观赏性。
照明设计
根据建筑的使用功能和空间特点，设 计合理的照明方案，满足照明需求的 同时创造出舒适、自然的照明环境。
简述建筑剖面设计的基本内容
简述建筑剖面设计的基本内容一、引言建筑剖面设计是建筑设计的重要组成部分。
它不仅关系到建筑的外观形态，更关系到建筑内部空间的布局和使用效果。
本文将从建筑剖面设计的基本内容、设计原则和实践技巧三个方面进行详细介绍。
二、基本内容1. 建筑剖面建筑剖面是指将建筑物从竖向上切割而得到的截面图。
它能够清晰地展示出建筑物内部空间结构和功能分布。
通常，建筑剖面包括平面高程线、梁柱结构、墙体厚度、地上地下层数等信息。
2. 剖面设计剖面设计是指根据业主需求和使用功能，通过对建筑剖面进行优化和调整，使其具有合理性、美观性和实用性。
在进行剖面设计时，需要考虑到以下几个方面：（1）空间分布：合理安排空间布局，使得不同功能区域之间相互独立且协调统一。
（2）采光通风：保证室内采光通风良好，提高居住舒适度。
（3）节能环保：采用节能环保的设计理念，减少能源消耗和二氧化碳排放。
（4）安全性：考虑到建筑物在地震、火灾等自然灾害和人为因素下的安全性。
三、设计原则1. 实用性原则建筑剖面设计首先要满足实用性原则。
在进行剖面设计时，应该根据业主的需求和使用功能，精心规划空间布局和功能分区，使得不同功能区域之间相互独立且协调统一。
同时，还要考虑到室内采光通风、节能环保等方面的问题。
2. 美观性原则建筑剖面设计也要考虑美观性原则。
通过对建筑剖面进行合理优化和调整，使其具有良好的视觉效果和空间感受。
同时，还要注意到建筑材料的选择与搭配、色彩搭配等方面的问题。
3. 经济性原则建筑剖面设计还要考虑经济性原则。
在进行剖面设计时，需要充分考虑到项目预算和成本效益，并尽可能地降低建造成本。
同时，还要注意到材料采购渠道、施工工艺等方面的问题。
4. 安全性原则建筑剖面设计还要考虑安全性原则。
在进行剖面设计时，需要考虑到建筑物在地震、火灾等自然灾害和人为因素下的安全性。
同时，还要注意到消防通道、疏散路线、防盗等方面的问题。
四、实践技巧1. 空间分布规划在进行剖面设计时，需要根据业主需求和使用功能，合理规划空间布局和功能分区。
建筑剖面设计
考虑工艺流程和设备布局，以提高生产效率。
考虑安全防护和职业健康的设计，以确保工人的安全和 健康。
05
建筑剖面设计的案例分 析
案例一：某住宅小区的剖面设计
总结词
注重功能性和舒适性
详细描述
该住宅小区的剖面设计充分考虑了居住者的需求，通过合理的空间布局和垂直交 通组织，实现了功能分区明确、流线清晰的效果。同时，剖面设计注重居住的舒 适性，利用绿化、景观等元素，营造出宜人的居住环境。
空间要素
空间组织
合理安排空间，满足功能需求，考虑人流、 物流的动线设计。
空间氛围
营造舒适、宜人的空间氛围，考虑采光、通 风等因素。
空间利用
最大化利用空间，考虑空间的高效利用和多 功能性。
空间美学
注重空间的美学设计，考虑空间的比例、尺 度、色彩等因素。
结构要素
01
结构体系
选择合适的结构体系，确保建筑的 安全性和稳定性。
结构细节
注重结构细节的处理，确保结构的 耐久性和维护性。
03
02
结构优化
对结构进行优化设计，降低建筑成 本，提高经济效益。
结构创新
鼓励结构创新，探索新的结构形式 和材料。
04
设备要素
暖通空调
合理设计暖通空调系统，确保室内环 境的舒适度。
给排水
合理设计给排水系统，满足生活和消 防需求。
电气照明
合理设计电气照明系统，提供良好的 照明环境。
THANKS FOR WATCHING
感谢您的观看
全性。
优化设备设施
03
根据分析结果，优化建筑内部的设备设施，提高设施的可靠性
和节能性。
04
建筑剖面设计的实践应 用
建筑剖面设计建筑设计
建筑剖面设计还应考虑经济性，合理控制 建设成本，提高建筑物的性价比和经济效 益。
02 建筑剖面设计的基本要素
空间要素
01
02
03
空间层次
通过剖面设计，创造丰富 的空间层次，增强建筑的 立体感和深度感。
空间流动
合理安排剖面中的空间流 动，使空间流畅、连贯， 增强用户体验。
空间比例
根据建筑功能和需求，合 理调整剖面中的空间比例， 以实现最佳的空间效果。
结构要素
结构表现
通过剖面设计展现建筑的 结构美，强调结构的逻辑 性和秩序感。
结构支撑
合理安排剖面中的结构支 撑，确保建筑的稳定性和 安全性。
结构创新
运用新型结构形式和材料， 实现剖面设计的创新和突 破。
美学要素
形式美
注重剖面设计的几何美和比例美， 使建筑外观更加和谐、优美。
光影美
利用剖面设计创造独特的光影效 果，增强建筑的视觉冲击力。
建筑剖面设计建筑设计
目录
• 建筑剖面设计概述 • 建筑剖面设计的基本要素 • 建筑剖面设计的技巧和方法 • 建筑剖面设计的实际应用 • 建筑剖面设计的未来发展趋势
01 建筑剖面设计概述
建筑剖面设计的定义
01
建筑剖面设计是指对建筑物垂直 方向上的空间布局、功能划分、 结构形式、材料运用等多个方面 的设计。
商业建筑的剖面设计
商业建筑的剖面设计需要充分考 虑商业运营的需求，如商铺的布
局和人流的引导。
剖面设计需要考虑商业建筑的通 风和采光，同时也要考虑建筑的
保温和节能。
商业建筑的剖面设计还需要考虑 建筑的结构和安全性能，确保商
业运营的安全。
文化建筑的剖面设计
01
建筑剖面设计
房间内的家具设备以及人们使用家具设备所需要的空间大小， 房间内的家具设备以及人们使用家具设备所需要的空间大小，也 直接影响房间的净高和层高。 直接影响房间的净高和层高。
如学生宿舍设有双层床时，净高不应小于3000mm，层高一般取3300mm左 3000mm 3300mm 如学生宿舍设有双层床时，净高不应小于3000mm，层高一般取3300mm左 右； 医院手术室的净高应考虑到手术台、无影灯以及手术操作所必需的空间， 医院手术室的净高应考虑到手术台、无影灯以及手术操作所必需的空间， 而无影灯的装置高度一般为3000 3200mm 因此， 3000～ mm， 而无影灯的装置高度一般为3000～3200mm，因此，手术室的净高不应小于 3000mm mm。 3000mm。
四、建筑经济性要求
层高是影响建筑造价的一个重要因素。 层高是影响建筑造价的一个重要因素。在满足使 用要求和卫生要求的前提下，合理地选择房间高度， 用要求和卫生要求的前提下，合理地选择房间高度， 适当降低层高可以相应地减少房屋的间距，节约用地， 适当降低层高可以相应地减少房屋的间距，节约用地， 减轻房屋自重，改善结构受力状况，节约材料。 减轻房屋自重，改善结构受力状况，节约材料。寒冷 地区以及有空调要求的建筑，降低层高， 地区以及有空调要求的建筑，降低层高，可减少空调 费用、节约能源。 费用、节约能源。
二、采光和通风要求
房间的净高应满足自然采光与自然通风要求， 房间的净高应满足自然采光与自然通风要求，以 保证房间必要的卫生条件。 保证房间必要的卫生条件。
进深大的房间，为满足房间的采光要求， 进深大的房间，为满足房间的采光要求，常提高窗上 沿的高度，此时房间净高亦相应加大。 沿的高度，此时房间净高亦相应加大。 为保证室内二氧化碳浓度低于一定水平， 为保证室内二氧化碳浓度低于一定水平，保证必要卫 生条件，对一些使用人数多，无空调设备， 生条件，对一些使用人数多，无空调设备，又经济关闭门 窗的房间，每人应占有一定的空气量。如中小学教室3 窗的房间，每人应占有一定的空气量。如中小学教室3～5 m3 ／人，影剧院3.5～5.5 m3／人，据至可以确定符合卫生 影剧院3.5～ 3.5 要求的房间净高。 要求的房间净高。
