FasterR-CNN论⽂详解⽬录&创新点设计Region Proposal Networks【RPN】，利⽤CNN卷积操作后的特征图⽣成region proposals，代替了Selective Search、EdgeBoxes等⽅法，速度上提升明显；训练Region Proposal Networks与检测⽹络【Fast R-CNN】共享卷积层，⼤幅提⾼⽹络的检测速度。
&问题是什么继Fast R-CNN后，在CPU上实现的区域建议算法Selective Search【2s/image】、EdgeBoxes【0.2s/image】等成了物体检测速度提升上的最⼤瓶颈。
&如何解决问题测试过程Faster R-CNN统⼀的⽹络结构如下图所⽰，可以简单看作RPN⽹络+Fast R-CNN⽹络。
注意：上图Fast R-CNN中含特有卷积层，博主认为不是所有卷积层都参与共享。
1. ⾸先向CNN⽹络【ZF或VGG-16】输⼊任意⼤⼩图⽚；2. 经过CNN⽹络前向传播⾄最后共享的卷积层，⼀⽅⾯得到供RPN⽹络输⼊的特征图，另⼀⽅⾯继续前向传播⾄特有卷积层，产⽣更⾼维特征图；3. 供RPN⽹络输⼊的特征图经过RPN⽹络得到区域建议和区域得分，并对区域得分采⽤⾮极⼤值抑制【阈值为0.7】，输出其Top-N【⽂中为300】得分的区域建议给RoI池化层；4. 第2步得到的⾼维特征图和第3步输出的区域建议同时输⼊RoI池化层，提取对应区域建议的特征；5. 第4步得到的区域建议特征通过全连接层后，输出该区域的分类得分以及回归后的bounding-box。
解释分析RPN⽹络结构是什么？实现什么功能？具体如何实现？单个RPN⽹络结构如下图：注意：上图中卷积层/全连接层表⽰卷积层或者全连接层，作者在论⽂中表⽰这两层实际上是全连接层，但是⽹络在所有滑窗位置共享全连接层，可以很⾃然地⽤n×n卷积核【论⽂中设计为3×3】跟随两个并⾏的1×1卷积核实现，⽂中这么解释的，博主并不是很懂，尴尬。
FasterRCNN理解(精简版总结)
FasterRCNN理解（精简版总结）Faster R-CNN（Faster Region-based Convolutional Neural Networks）是一种用于目标检测的深度学习模型，它能够准确、快速地检测图像中的物体并对其进行分类。
本文将对Faster R-CNN进行精简版总结。
目标分类与边界框回归：在生成的候选区域之后，每个候选区域都需要进行分类和位置回归。
为了解决这个问题，Faster R-CNN引入了一个用于分类和位置回归的全连接层网络，在区域特征图上进行目标分类和边界框回归操作。
此外，从RPN得到的候选区域与这个全连接层网络之间共享卷积特征，以减少计算量。
具体来说，Faster R-CNN采用了RoI （Region of Interest）池化层来从特征图上提取固定大小的特征向量，然后输入到全连接层网络进行分类和回归。
Faster R-CNN的训练过程包括两个阶段：预训练阶段和微调阶段。
在预训练阶段，使用一个大规模数据集（如ImageNet）对整个网络进行训练，以提取通用特征。
在微调阶段，使用目标检测数据集对RPN和全连接层网络进行微调。
为了加快训练速度，Faster R-CNN采用了两阶段的训练策略，即首先训练RPN网络，然后使用RPN生成的候选区域进行目标分类和边界框回归的训练。
Faster R-CNN的优势在于其准确性和速度。
相比于传统的目标检测方法，Faster R-CNN在准确率上有显著的提升，并且其检测速度更快。
这是因为RPN网络可以一次性生成大量候选区域，在这些候选区域上进行分类和回归操作，从而减少了计算量。
总而言之，Faster R-CNN是一种用于目标检测的深度学习模型，通过引入Region Proposal Network生成候选区域，并使用全连接层网络进行目标分类和边界框回归。
它在准确性和速度上都有很好的表现，成为目标检测领域的重要模型之一。
MaskRCNN原理详解.ppt
Faster RCNN
Faster R-CNN可以简单地看做“区域生成网络RPNs + Fast RCNN”的系统，用区域生成网络代替Fast R-CNN中的Selective Search方法。Faster R-CNN这篇论文着重解决了这个系统中的 三个问题： 1. 如何设计区域生成网络； 2. 如何训练区域生成网络； 3. 如何让区域生成网络和Fast RCNN网络共享特征提取网络。 在整个Faster R-CNN算法中，有三种尺度： 1. 原图尺度：原始输入的大小。不受任何限制，不影响性能。 2. 归一化尺度：输入特征提取网络的大小，在测试时设置，源码 中opts.test_scale=600。anchor在这个尺度上设定。这个参数 和anchor的相对大小决定了想要检测的目标范围。 3. 网络输入尺度：输入特征检测网络的大小，在训练时设置，源 码中为224*224
2
Faster RCNN
1：向CNN网络【如VGG-16】输入任意 大小图片: 2：经过CNN网络前向传播至最后共享的 卷积层，一方面得到供RPN网络输入的 特征图，另一方面继续前向传播至特有 卷积层，产生更高维特征图； 3：供RPN网络输入的特征图经过RPN网 络得到区域建议和区域得分，并对区域 得分采用非极大值抑制【阈值为0.7】， 输出其Top-N【文中为300】得分的区域 建议给RoI池化层； 4：第2步得到的高维特征图和第3步输出 的区域建议同时输入RoI池化层，提取对 应区域建议的特征； 5：第4步得到的区域建议特征通过全连 接层后，输出该区域的分类得分以及回 归后的bounding-box。
3
RPN
RPN的核心思想是使用CNN卷积神经网络直接产生 Region Proposal，使用的方法本质上就是滑动窗口 （只需在最后的卷积层上滑动一遍），因为anchor机 制和边框回归可以得到多尺度多长宽比的Region Proposal。RPN网络也是全卷积网络（FCN，fullyconvolutional network），可以针对生成检测建议框 的任务端到端地训练，能够同时预测出object的边界 和分数。只是在CNN上额外增加了2个卷积层（全卷积 层cls和reg）
令我“细思极恐”的Faster-R-CNN

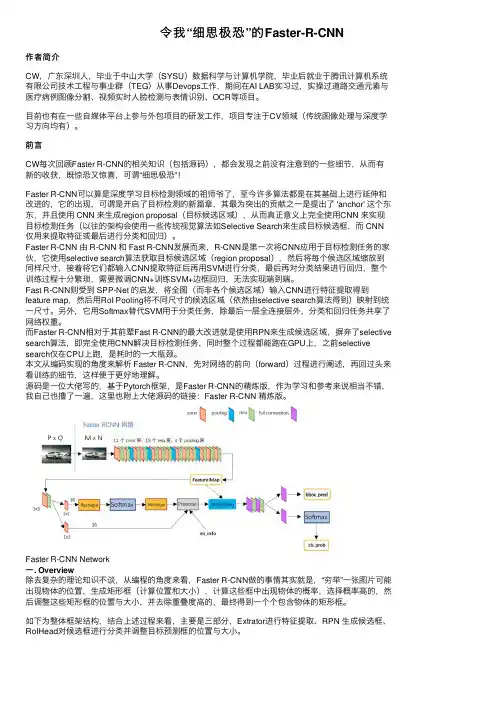

令我“细思极恐”的Faster-R-CNN作者简介CW，⼴东深圳⼈，毕业于中⼭⼤学（SYSU）数据科学与计算机学院，毕业后就业于腾讯计算机系统有限公司技术⼯程与事业群（TEG）从事Devops⼯作，期间在AI LAB实习过，实操过道路交通元素与医疗病例图像分割、视频实时⼈脸检测与表情识别、OCR等项⽬。
⽬前也有在⼀些⾃媒体平台上参与外包项⽬的研发⼯作，项⽬专注于CV领域（传统图像处理与深度学习⽅向均有）。
前⾔CW每次回顾Faster R-CNN的相关知识（包括源码），都会发现之前没有注意到的⼀些细节，从⽽有新的收获，既惊恐⼜惊喜，可谓“细思极恐”！Faster R-CNN可以算是深度学习⽬标检测领域的祖师爷了，⾄今许多算法都是在其基础上进⾏延伸和改进的，它的出现，可谓是开启了⽬标检测的新篇章，其最为突出的贡献之⼀是提出了 'anchor' 这个东东，并且使⽤ CNN 来⽣成region proposal（⽬标候选区域），从⽽真正意义上完全使⽤CNN 来实现⽬标检测任务（以往的架构会使⽤⼀些传统视觉算法如Selective Search来⽣成⽬标候选框，⽽ CNN 仅⽤来提取特征或最后进⾏分类和回归）。
Faster R-CNN 由 R-CNN 和 Fast R-CNN发展⽽来，R-CNN是第⼀次将CNN应⽤于⽬标检测任务的家伙，它使⽤selective search算法获取⽬标候选区域（region proposal），然后将每个候选区域缩放到同样尺⼨，接着将它们都输⼊CNN提取特征后再⽤SVM进⾏分类，最后再对分类结果进⾏回归，整个训练过程⼗分繁琐，需要微调CNN+训练SVM+边框回归，⽆法实现端到端。
Fast R-CNN则受到 SPP-Net 的启发，将全图（⽽⾮各个候选区域）输⼊CNN进⾏特征提取得到feature map，然后⽤RoI Pooling将不同尺⼨的候选区域（依然由selective search算法得到）映射到统⼀尺⼨。
faster-rcnn原理讲解
faster-rcnn原理讲解⽂章转⾃：经过R-CNN和Fast RCNN的积淀，Ross B. Girshick在2016年提出了新的Faster RCNN，在结构上，Faster RCNN已经将特征抽取(feature extraction)，proposal提取，bounding box regression(rect refine)，classification都整合在了⼀个⽹络中，使得综合性能有较⼤提⾼，在检测速度⽅⾯尤为明显。
图1 Faster RCNN基本结构（来⾃原论⽂）依作者看来，如图1，Faster RCNN其实可以分为4个主要内容：1. Conv layers。
作为⼀种CNN⽹络⽬标检测⽅法，Faster RCNN⾸先使⽤⼀组基础的conv+relu+pooling层提取image的feature maps。
该feature maps被共享⽤于后续RPN层和全连接层。
2. Region Proposal Networks。
RPN⽹络⽤于⽣成region proposals。
该层通过softmax判断anchors属于foreground或者background，再利⽤bounding boxregression修正anchors获得精确的proposals。
3. Roi Pooling。
该层收集输⼊的feature maps和proposals，综合这些信息后提取proposal feature maps，送⼊后续全连接层判定⽬标类别。
4. Classification。
利⽤proposal feature maps计算proposal的类别，同时再次bounding box regression获得检测框最终的精确位置。
所以本⽂以上述4个内容作为切⼊点介绍Faster R-CNN⽹络。
图2展⽰了python版本中的VGG16模型中的faster_rcnn_test.pt的⽹络结构，可以清晰的看到该⽹络对于⼀副任意⼤⼩PxQ的图像，⾸先缩放⾄固定⼤⼩MxN，然后将MxN图像送⼊⽹络；⽽Conv layers中包含了13个conv层+13个relu层+4个pooling层；RPN⽹络⾸先经过3x3卷积，再分别⽣成foreground anchors与bounding box regression偏移量，然后计算出proposals；⽽Roi Pooling层则利⽤proposals从feature maps中提取proposal feature送⼊后续全连接和softmax⽹络作classification（即分类proposal到底是什么object）。
