谈高层建筑填充墙的裂缝控制
高层建筑填充墙裂缝产生原因及控制

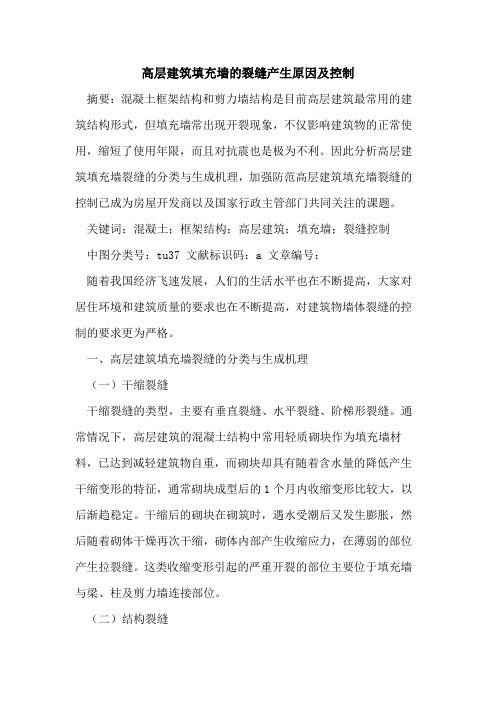

高层建筑填充墙的裂缝产生原因及控制摘要：混凝土框架结构和剪力墙结构是目前高层建筑最常用的建筑结构形式，但填充墙常出现开裂现象，不仅影响建筑物的正常使用，缩短了使用年限，而且对抗震也是极为不利。
因此分析高层建筑填充墙裂缝的分类与生成机理，加强防范高层建筑填充墙裂缝的控制已成为房屋开发商以及国家行政主管部门共同关注的课题。
关键词：混凝土；框架结构；高层建筑；填充墙；裂缝控制中图分类号：tu37 文献标识码：a 文章编号：随着我国经济飞速发展，人们的生活水平也在不断提高，大家对居住环境和建筑质量的要求也在不断提高，对建筑物墙体裂缝的控制的要求更为严格。
一、高层建筑填充墙裂缝的分类与生成机理（一）干缩裂缝干缩裂缝的类型，主要有垂直裂缝、水平裂缝、阶梯形裂缝。
通常情况下，高层建筑的混凝土结构中常用轻质砌块作为填充墙材料，已达到减轻建筑物自重，而砌块却具有随着含水量的降低产生干缩变形的特征，通常砌块成型后的1个月内收缩变形比较大，以后渐趋稳定。
干缩后的砌块在砌筑时，遇水受潮后又发生膨胀，然后随着砌体干燥再次干缩，砌体内部产生收缩应力，在薄弱的部位产生拉裂缝。
这类收缩变形引起的严重开裂的部位主要位于填充墙与梁、柱及剪力墙连接部位。
（二）结构裂缝荷载作用下，结构构件必然产生变形。
比如梁跨较大时，会产生较大挠度；建筑较高时，相邻竖向受力构件的竖向压缩变形必然存在差异；建筑物两部分高差或地基变形模量差异过大，相邻部位易产生较大沉降差。
结构构件的差异变形，易导致填充墙变形不一致，使其内部产生剪切应力，当其主拉应力超过砌体抗拉极限强度时，填充墙砌体就会沿着主拉应力迹线产生因剪切引起的拉裂缝。
（三）构造裂缝混凝土砌块在切割过程中，表面会存在松散颗粒和灰尘附着物，抹灰时如不清理干净，将很容易形成“两层皮”，这样日后会有空鼓开裂的隐患。
如果混凝土砌块表面凹凸不平，抹灰不均匀，产生收缩不均匀，也会成为空鼓开裂的原因。
其主要的主要原因是：（1）设计构造措施处理不当。
填充墙裂缝原因及处置措施
填充墙裂缝原因及处置措施墙身多孔，经过经年累月的使用，墙裂的现象是难以避免的。
墙面出现裂缝主要原因有以下几种：1.结构问题：建筑物在施工过程中可能存在结构上的问题，如墙体本身没有按照设计要求进行搭建，导致墙裂缝的出现。
2.土壤问题：建筑物的基础是建筑物的重心所在，如果基础地层不平坦或土壤松软的话，随着时间的推移，墙体可能会受到外力的作用而出现裂缝。
3.温度变化：由于气温的波动，墙体会承受不同温度的冲击，导致墙体的收缩和膨胀，从而产生裂缝。
4.湿度问题：湿度是影响墙体状态的一个重要因素。
如果墙体表面的湿度过高或过低，都会导致墙体内部的构造发生变化，模糊墙体内的胶结剂，从而影响墙体的稳定性，产生裂缝。
为了修补墙裂缝，我们可以采取以下措施：1.彻底清理：首先将裂缝周围的杂质清理干净，如油污、油漆残留物等，以确保填充材料能够充分附着在墙体上。
2.填充材料选择：根据裂缝的大小和性质，选择合适的填充材料。
对于较小的裂缝，可以使用防水腻子或填缝剂来填充。
较大的裂缝则需要使用填缝胶水或水泥砂浆来进行修补。
3.提前处理：在填充材料之前，可以在裂缝周围涂上底漆，以增强填充材料的附着力，并且可以在填充材料干燥之前，涂上腻子来做表面修饰，以保持整体的美观。
4.注意干燥时间：填充材料在施工完毕后需要足够的时间进行干燥，避免拆除模板或进行后续施工过早，导致填充材料失效。
5.预防措施：为了避免墙裂缝的产生，我们可以在建筑过程中注重工艺质量，加强材料选用，特别是选择有抗温变形和抗水性的材料。
同时，在使用过程中合理维护，保持墙体干燥，避免冷热交替。
6.专业技术：对于较大的裂缝和复杂的情况，应请专业的装修队伍进行处理，以确保修补效果持久和安全。
综上所述，修补墙裂缝需要在选择适当的填充材料的基础上，采取正确操作的方法，使填充材料能够牢固地附着在裂缝上，达到修复墙裂缝的效果。
此外，预防裂缝的产生也是很重要的，只有从建筑过程中注重质量，以及合理维护和保养墙体，才能减少墙裂缝出现的概率。
框架结构填充墙裂缝原因及防治措施
框架结构填充墙裂缝原因及防治措施墙裂缝是指墙体出现的裂缝现象，一般分为结构裂缝和装饰裂缝两种。
结构裂缝主要由于建筑物自身的原因导致，而装饰裂缝则是由于装饰材料的质量、施工工艺等问题引起。
下面将就墙裂缝的原因和防治措施进行详细阐述。
一、墙裂缝的原因1.结构设计问题：墙体梁柱的纵横向承载能力不均衡，导致墙体的应力分布不均，从而造成裂缝的产生。
2.施工工艺问题：墙体的施工工艺不规范，如混凝土浇筑过程中的振捣不均、水泥砂浆的比例不合理等，都会导致墙体出现裂缝。
3.土壤问题：地基土壤的不均匀沉降或土质松软等问题，会导致建筑物的沉降不均匀，从而出现墙体裂缝。
4.温度变化问题：墙体受到温度变化的影响，由于不同材料的膨胀系数不同，会导致墙体产生应力，从而引发裂缝。
5.地震和风力影响：地震和风力的作用会对建筑物产生较大的振动和应力，从而导致墙体出现裂缝。
二、墙裂缝的防治措施1.结构设计合理：在建筑物的初期设计中，要根据地基土壤条件和地震等因素，合理设计墙体梁柱的结构，确保墙体的承载能力均衡，减少裂缝的产生。
2.施工工艺规范：在施工过程中，采用规范的施工工艺进行施工，如振捣均匀、水泥砂浆配比合理等，确保墙体的质量。
3.土壤处理：在建筑物的地基处理过程中，可以采取加固或改进土壤的方法，确保地基土壤的均匀沉降，减少墙体的沉降不均匀。
4.温度控制：在墙体施工过程中，应根据季节和气温的变化，合理控制墙体的施工时间和温度，避免太大的温度差引发裂缝。
5.防震和防风措施：在建筑物的设计和施工过程中，要考虑地震和风力的影响，采取相应的防震和防风措施，确保墙体的稳定性和强度，减少裂缝的产生。
三、墙裂缝的修复方法1.填补方法：根据墙体裂缝的宽度和深度，选择适当的填缝材料进行填补，如水泥砂浆、聚合物填缝剂等。
2.加固方法：对于比较严重的墙体裂缝，可以采用加固措施，如安装加固板、钢筋网等，提高墙体的强度和稳定性。
3.裂缝处理：在修复过程中，需要对墙体裂缝进行处理，如清除裂缝周围的杂物，清洁裂缝面，增加裂缝填补的粘结力和密封性。
填充墙裂缝的原因分析及防治
填充墙裂缝的原因分析及防治
简介：近年来，框架结构的建筑物越来越多，填充墙裂缝的质量问题也显得非常突出，而且不少外墙出现裂缝后都会产生渗水，影响正常使用。
因此，填充墙裂缝的质量问题应认真治理。
治，只能通过治理控制其裂缝宽度，使之成为无害裂缝。
第三是砌体材料干、湿不稳定性产生的裂缝。
从我们质量监督的许多工程中发现，有不少填充墙的砌体材料都存在湿胀、干缩的现象，这就会造成粉刷后的墙面出现不规则裂缝。
产生这种裂缝的原因是墙体粉刷前要充分浇水湿润，这时的墙体含水率较高，体积略有膨胀。
粉刷结束后，墙体内的水份才开始逐渐往外排析，随
着水份的不断排析与蒸发，墙体就会逐渐干燥和收缩，当墙体的收缩量达到一定程度后，就会将墙面的粉刷层拉裂。
第四是沉降不均匀产生的裂缝。
二、防治措施
通过对裂缝原因的分析后，特针对前三个方面的原因采取如下一些防治措施：1
2
，内
1：2.5水泥砂浆粉刷洞口边，将填充墙箍起来，这样就能防止裂缝的出现。
（4）对于使用收缩性大、干湿稳定性较差的材料砌填充墙时，应设置钢筋混凝土构造柱和板带，将面积较大的填充墙分隔成一块块小的填充墙，这样做的目的是将缝分散开来，使裂缝宽度变小，小到无害程度（即肉眼不易看见）。
构造柱和板带的间距宜控制在1.5－2.5m之间，内配Ф8－12mm的纵向钢筋，用C20混凝土浇捣。
（5）防止温度变化产生裂缝的措施是在填充墙与梁、柱的接合处钉钢丝网或贴麻片。
墙体材料的强度较高时应钉钢丝网，强度较低时应贴麻片，其宽度不宜小于150mm.
3、施工措施
（1）填充墙砌筑砂浆的强度不应低于M5，填充墙与钢筋混凝土柱或墙的接合外
宽、10—。
填充墙砌体裂缝的形成原因和控制方法
浅谈填充墙砌体裂缝的形成原因和控制方法内容摘要：框架结构、框剪结构是目前建筑工程最常用的结构形式，但是填充墙砌体中常会出现开裂现象。
墙体出现不同程度的裂缝不仅给使用造成不便还会引起安全隐患。
控制填充墙裂缝已成为各级部门共同关注的课题。
关键词：填充墙裂缝控制分隔缝框架结构砌筑砂浆钢丝网一、裂缝的基本形式及产生的原因（一）填充墙砌体裂缝的形式及出现部位不论是什么结构的填充墙，也不论是公共建筑还是民用建筑，多数建筑都有不同程度和形式的裂缝，具体表现形式如下：1.框架结构中，填充墙与框架梁、柱交接处容易出现水平和垂直裂缝，也就是在不同材料之间形成的。
2.填充墙砌筑时，灰缝时大时小，砂浆厚度不均匀，或砂浆的饱满度严重不足，砂浆搅拌不均匀；抹灰时基层清理的不够彻底、浇水湿润不够；抹灰的间隔时间掌握不准，抹灰空鼓开裂，这种现象会导致水平直通裂缝和间断裂缝的发生。
3.各种结构都有着抹灰开裂的现象，大部分裂缝是由温度变化引起的。
4.抹灰表面龟裂，裂缝无规则，裂缝细但是占墙体面积大，局部地方甚至还有空鼓现象。
5.在门窗洞口常会出现形状为“八”形裂缝，裂缝成45度方向开裂。
6.阶梯形裂缝：砌块顶端不带砂浆或砂浆的饱满度低于60%；砌筑前未计算砌块的排数，灰缝厚度随意，有的将排数余值集中到一个竖向灰缝的厚度内，且按每皮间隔留置，抹灰前又未嵌入砂浆，这种称为阶梯形裂缝。
（二）裂缝产生的原因1.温度裂缝：温度的变化会引起材料的热胀冷缩，而不同材料的膨胀系数是不同的，在一定条件下当温度变化引起的应力足够大时，在不同材料的交接处就会产生温度裂缝。
2.沉降裂缝：这个沉降裂缝不是建筑物因地基不均匀沉降引起的，而是砌体本身的沉降出现的裂缝。
如房屋的窗角处出现的裂缝，可看作裂缝主要是由于窗台墙和窗间墙的高度不同，所承受的荷载值不等而引起的。
特别是在窗口较大或窗间墙受到较大的集中荷载时，将窗角处产生较大的集中力而使窗角处成45度开裂。
另外砌体砌筑时每日砌筑的高度过高，水平灰缝厚度太厚，也会引起灰缝变形使墙体沉降，导致墙面抹灰层裂缝。
填充墙墙体开裂的维修与防治
填充墙墙体开裂的维修与防治一、背景介绍填充墙，作为现代建筑中常见的一种建筑结构形式，因其结构简单、施工方便、隔热隔音效果好等特点而受到了广泛应用。
在建筑使用过程中，填充墙也面临着一些问题，其中最常见的就是墙体开裂。
墙体开裂不仅影响建筑的美观，更可能影响建筑的结构稳定性和使用寿命。
对填充墙墙体开裂的维修与防治成为了当前建筑维护和管理中的一项重要工作。
二、开裂原因分析1. 建筑材料问题填充墙由于使用的建筑材料不同，会出现不同的开裂原因。
如果填充墙采用的砖材料质量不好，或者砂浆比例不当，都可能导致墙体开裂。
填充墙使用的混凝土也可能存在质量问题，比如配料不当、浇筑不均匀等，都会引发墙体开裂。
2. 施工问题填充墙在施工过程中，如果操作不当、施工技术不到位，也会导致墙体开裂。
墙体内部填充不均匀、浇筑时未进行充分震实等，都可能导致墙体开裂。
3. 外部环境影响外部环境的影响也是造成填充墙墙体开裂的原因之一。
地基承载力不足、地震、温度变化、湿度改变等都会影响填充墙的稳定性，进而导致墙体开裂。
三、维修方法1. 填充墙墙体裂缝修补对于已经出现裂缝的填充墙墙体，需要进行修补，常用的方法有以下几种：（1）填缝首先将裂缝清理干净，然后采用聚合物修补剂进行填缝。
填缝材料选择应考虑与原墙体材料相匹配，确保修补后与原墙面一体无缝。
（2）加贴网格布对于较大的裂缝，可以采用加贴网格布的方法进行修补。
首先修补剂填充至裂缝内，然后在表面加贴一层网格布，再次涂抹修补剂，使其与原墙体表面平整。
2. 加固处理（1）增加构造柱或墙体在填充墙的两侧增加构造柱或墙体，加强填充墙的支撑，提高填充墙的稳定性。
（2）安装托梁或钢筋混凝土结构在填充墙上方安装托梁或进行钢筋混凝土结构加固，提高填充墙的承载能力。
3. 防治措施为了预防填充墙墙体开裂，可以在建造填充墙时采取以下措施：（1）严格把控材料质量在施工过程中，严格把控建筑材料的质量，确保墙体使用的材料达到国家标准要求，提高填充墙的抗裂能力。
防止钢筋混凝土建筑结构中填充墙开裂
防止钢筋混凝土建筑结构中填充墙开裂随着人们对住房安全的要求不断提高，钢筋混凝土建筑结构中填充墙的作用日益重要。
填充墙不仅可以增加建筑结构的稳定性，还可以提高隔音性能和防火性能。
但是，在建筑施工过程中，填充墙的开裂问题时有发生，不仅影响了建筑的美观性，还会对建筑安全造成隐患。
因此，我们需要采取一系列措施来防止钢筋混凝土建筑结构中填充墙开裂。
一、控制施工质量填充墙的开裂主要是由于施工质量不过关造成的。
因此，我们应该采取一系列措施来保证施工质量。
首先，应该确保钢筋的数量和质量达到设计要求，同步检查墙体中的水平和垂直度。
在填充墙的施工过程中，应该采用专业的工具和技术来确保砖块的平整度和相互之间的垂直度。
在浇筑混凝土时，应该根据要求控制混合比和浇筑方式，同时保障混凝土的密实性和强度。
二、采用加筋技术加筋技术是防止填充墙开裂数一的有效措施。
在填充墙的施工中，可以采用放置钢筋网和添加抗裂剂等技术来加强墙体的稳定性。
选择合适的钢筋网，应嵌入到混凝土中以达到钢筋墙体的效果。
加筋后的填充墙可以承受更大的荷载和水平变形，从而有效预防了填充墙的开裂。
三、科学设计科学设计是防止填充墙开裂的另一个关键因素。
在设计中要综合考虑建筑的结构、荷载和地基状况等多个因素。
尽量减少填充墙的受力部位，特别是地基的变形，应采用适当的地基处理方法，例如改良土壤、挤密机碾压等。
对于需要经常受到振动的填充墙，应特别注意地基的承载能力和墙体的抗震性能。
四、及时维护及时维护也是防止填充墙开裂数不可少的环节。
填充墙一经开裂，破裂口容易滋生细菌和霉菌，严重影响室内环境的卫生和美观。
因此，发现裂缝时，我们应该及时采取积极措施进行修补，以保证建筑结构的完好无损。
综上所述，防止填充墙开裂需要从施工质量、加筋技术、科学设计和及时维护等方面进行综合考虑。
我们应该认真实施上述措施，以保证建筑结构的安全可靠，同时满足人们对居住环境的要求。
剪力墙结构填充墙裂缝的成因及控制
剪力墙结构填充墙裂缝的成因及控制摘要：随着社会经济的发展，高层建筑的建设速度越来越快，促使高层建筑剪力墙结构技术的应用日益广泛。
目前，高层建筑中剪力墙结构填充墙裂缝问题十分明显，致使高层建筑的建设质量无法得到保障，因此要加强分析剪力墙结构填充墙裂缝的成因，并根据实际情况来制定具体的控制策略。
本文将探讨剪力墙结构填充墙裂缝的成因及控制，希望可以为相关研究提供有价值的参考依据。
关键词：剪力墙结构；填充墙裂缝；成因；控制；在高层建筑中，剪力墙结构是常见的结构形式，但应用过程中往往会出现填充墙裂缝。
根据实际建设情况来看，填充墙裂缝出现的时间不固定，常见的有新建建筑物，如果不能及时解决这些裂缝问题，就会导致高层建筑物的使用效果受到影响，如降低抗震性能等。
因此，针对剪力墙结构填充墙裂缝的成因，需要加强对裂缝问题的防控，探究该类裂缝发生的原因，并制定具体的防治措施，从而有效提升抗震性能，为广大人民提供稳定的居住环境。
1.剪力墙结构填充墙裂缝的原因1.致使水平裂缝形成的原因水平裂缝是剪力墙结构填充墙裂缝中常见的裂缝问题，主要是由于砌筑措施应用不到位，部分施工单位往往过于追求经济效益，忽略了加固措施应用的必要性，致使砌体变形严重，从而产生严重的水平裂缝。
通常来说，砌体和梁板之间需要做好钢丝网加固工作，借助粘土砖来进行40度角的斜砌，其固化时间不应该少于7天，这样才能保证加固效果和加固质量[1]。
1.致使竖向裂缝形成的原因在剪力墙结构填充墙裂缝中，竖向裂缝是常见率较高的裂缝问题，具体表现在利用空心砖来填充墙、采取混凝土来作为剪力墙。
但由于空心砖与混凝土具有不同的变形系数，促使相关的收缩应力也存在着较大的差异，从而无法实现同步的应变。
另外，抗裂网无法对同步应变作出良好效果的限制，而这种裂缝具有非结构性的特点，虽然不会影响建筑结构的安全性，但整体观感较差，容易打消业主的积极性[2]。
1.致使斜裂缝形成的原因根据剪力墙结构填充墙裂缝的修复情况来看，存在斜裂缝突出的问题，主要是抹灰厚度不同，致使面层容易产生裂缝。
房建工程框架填充墙裂缝的原因与防治措施
房建工程框架填充墙裂缝的原因与防治措施房建工程中，填充墙裂缝的原因有很多，主要包括以下几个方面：工程质量问题、自然因素、房屋使用和维护问题等。
首先，工程质量问题是导致墙体出现裂缝的主要原因之一、在施工过程中，如果墙体的混凝土搅拌不均匀、浇筑不牢固，或者使用的砖块质量不合格，都有可能导致墙体出现裂缝。
此外，如果墙体的结构不合理，设计不科学，也会导致墙体裂缝。
其次，自然因素也是导致墙体出现裂缝的一个重要原因。
例如，地震、地基沉降、土壤膨胀等自然因素都会对墙体产生一定的影响，从而导致墙体出现裂缝。
此外，房屋使用和维护问题也可能导致墙体出现裂缝。
例如，长期以来，房屋没有得到维护和保养，使用年限较长的房屋出现老化问题，墙体的强度会逐渐下降，从而出现裂缝。
针对墙体出现裂缝的原因，需要采取一些有效的防治措施：1.在施工时，应严格执行相关的施工规范和标准，确保材料的质量，保证墙体的牢固和稳定性。
检测墙体的混凝土质量，确保浇筑的混凝土均匀和牢固。
同时进行有效的防水处理，防止水渗入墙体，导致墙体裂缝。
2.加强对地基的处理，根据地基的情况选择合适的处理办法，例如使用桩基、地基加固等方式，增加地基的稳定性和承载能力，减少地基沉降对墙体的影响。
3.在设计中，要合理规划墙体的位置和结构，避免墙体承受过大的垂直或水平荷载，导致墙体裂缝。
同时，根据地震设计要求，增加墙体的抗震能力，在设计中考虑到地震和自然因素的影响。
4.定期对房屋进行维护和保养，及时修复墙体上出现的细小裂缝，以防止其扩大和进一步发展。
定期检查墙体的状态，并进行必要的加固措施。
5.对于已经出现裂缝的墙体，可以选择使用专业的填充材料进行修补。
常用的填充材料包括水泥砂浆、聚合物填缝剂等，根据不同的裂缝情况选择合适的填充材料进行修补。
总结起来，填充墙裂缝的原因多种多样，需要综合考虑施工质量、自然因素、房屋使用和维护等因素。
针对不同原因的墙体裂缝，可以采取相应的防治措施，加强工程质量管理、地基处理、墙体结构设计，定期维护和修补墙体，以确保墙体的稳固和安全。
填充墙砌体开裂防治措施
填充墙砌体开裂防治措施1砌体施工前应编制施工详图，主要内容应包括：总说明、各层平面布置图（墙体规格、构造柱位置、预留的洞口位置）、墙体砌块排列图（砌块、预制块体、后塞口、预留箱体、门窗洞口、过梁、压顶、门窗固定点、拉结筋等设置位置和尺寸）、节点图（门洞、窗洞、构造柱、卫生间、消防箱、接槎等）,并经设计单位确认。
2、洞口宽度大于300mm时应采用钢筋混凝土过梁；门窗洞边两侧固定点一砖范围内应采用烧结实心砖或预制混凝土块砌筑，门、窗洞边距框架柱、构造柱或墙小于或等于200mm时，应设置现浇混凝土门、窗垛，且应按设计配置构造钢筋。
3、砌筑砂浆优先采用预拌砂浆。
现场搅拌砌筑砂浆时，砌筑砂浆应进行配合比设计，当砌筑砂浆中掺用有机塑化剂时，其品种和用量应经有资质的检测单位检验和试配确定，符合要求后方可使用。
4、楼梯间及人流通道填充墙，应采用钢丝网砂浆面层加强。
挂网材料采用0、8厚9×25mm的热镀锌钢丝网。
5、非烧结砌块在运输和堆放中应有防止雨淋的措施。
蒸压加气召仝砌块砌筑时出釜时间应满足规范要求或采取有效的构造措施。
墙体的砌筑不得一次性砌筑至梁底或板底,填充墙后塞口砌筑不少于14天，后塞口应采用实心砖斜砌，后塞口起头、收尾部位应用预制已三角块砌筑，斜砌的角度应为45~60o o6、预制过梁的搁置长度不小于20Omm,小于200mm时应采取现浇过梁。
7、窗洞下口应浇筑宽度与墙厚相同，高度不小于60mm,长度每边伸入墙内不少于200mm的混凝土压项，内配不小于2φ8主筋和φ6(g)250的分布筋，混凝土强度不低于C20o8、转角及交接处应同时砌筑，不宜留直槎。
留直槎时，直槎必须做成凸槎，且应加设拉结钢筋。
9、填充墙上不应留设脚手眼、穿墙洞等；对墙上已留设的孔洞，应采用细石混凝土或聚合物水泥砂浆分次填实。
10、在墙上设置配电箱等集中穿越线管较多的部位，应采用线管预先加工成孔的预制混凝土砌块，避免砌筑切割宽槽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谈高层建筑填充墙的裂缝控制
一、高层建筑填充墙裂缝的分类与生成机理
（一）干缩裂缝
干缩裂缝的形式较多，主要有垂直裂缝、水平裂缝、阶梯形裂缝，裂缝多为细小裂缝。
在任何墙面上都不同程度的存在干缩裂缝。
我们知道，混凝土结构中常用轻质砌块作为填充墙材料，砌块具有随着含水量的降低产生干缩变形的特征，通常砌块成型后的1个月内收缩变形比较大，以后渐趋稳定。
干缩后的砌块在砌筑时，遇水受潮后又发生膨胀，然后随着砌体干燥再次于缩，砌体内部产生收缩应力，在薄弱的部位产生拉裂缝。
这类收缩变形引起的裂缝分布较广，开裂严重的部位主要位于填充墙与梁、柱及剪力墙连接部位。
（二）结构裂缝
荷载作用下，结构构件必然产生变形。
比如梁跨较大时，会产生较大挠度；建筑较高时，相邻竖向受力构件的竖向压缩变形必然存在差异；建筑物两部分高差或地基变形模量差异过大，相邻部位易产生较大沉降差。
结构构件的差异变形，易导致填充墙变形不一致，使其内部产生剪切应力，当其主拉应力超过砌体抗拉极限强度时，填充墙砌体就会沿着主拉应力迹线产生因剪切引起的拉裂缝。
（三）构造裂缝
混凝土砌块在切割过程中，表面会存在松散颗粒和灰尘附着物，抹灰时如不清理干净，将很容易形成“两层皮”，这样日后会有空鼓开裂的隐
患。
如果混凝土砌块表面凹凸不平，抹灰不均匀，产生收缩不均匀，也会成为空鼓开裂的原因。
其主要的主要原因是：
（1）设计构造措施处理不当。
由于设计人员对砌体材料性质不清楚，对结构变形特征认识不足，对节点防裂构造措施缺乏经验，设计中对防裂问题未能引起足够重视而没有采取有效措施都会在填充墙内部引起应力分布不均，导致薄弱部位开裂。
（2）由施工原因引起的填充墙开裂。
施工工序、工期安排不合理；砂浆、砌体材料质量的影响。
（四）温度裂缝
主要是由于填充墙与钢筋混凝土的线膨胀系数不同，使得温度变化时两种材料的收缩量也不同，这就造成了在两种材料结合处的裂缝，这种裂缝往往比较规则。
由于温度变化比较频繁，墙面出现裂缝后难以根治，只能通过治理以控制其裂缝宽度，使之成为无害裂缝。
二、防范高层建筑填充墙裂缝控制的措施
（一）合理选择墙体材料
应优先选用与框架结构混凝土的线膨胀系数相近、吸水率较小、材料强度较高的砌块或砖作为填充墙的砌体材料，如黏土空心砖、陶粒混凝土空心砌块、加气混凝土砌块等。
（二）优化施工设计
对高层建筑结构房屋的基础形式的选择，在设计时要充分考虑其不均匀沉降，尤其是对进行地基人工处理的框架结构更应考虑不均匀沉降
对框架变形的影响，并应计算沉降量，预估框架变形程度，这样可保证在施工时对重点部位予以重点控制。
合理设计保温隔热层；合理设置门窗尺寸及材料；合理设置伸缩缝和沉降缝；控制好框架的侧移变形。
（三）加强施工质量控制
1．由于高层建筑砌块体积较大、砌体又设置拉结筋，所以相应灰缝厚度也有所增加，当一面填充墙体砌筑完成时，墙体的自然沉降会逐渐展开，使墙体上部与主体结构的接触处产生裂缝，因此填充墙砌至接近梁、板底时，应留一定的空隙，以便任由填充墙自由沉降变形。
2．严格按照施工验收规范的要求进行上下层错缝组砌。
在砌体砌筑前，绘制块植物区系排列图，确定皮数杆每层砌筑皮数，水平、竖直灰缝宽度，砌块的搭接长度，及不同规格砌块的使用位置等，并且严格控制砂浆饱满度及灰缝的厚度。
3．在墙的高度、厚度、不大于离相交墙或转角墙允许接缝距离之半突然变化处及门、窗洞口的一侧或两侧设置竖向控制缝。
4．正确处理梁、柱与填充墙的接缝。
填充墙砌至接近梁、板底时，应留一定空隙170～200mm。
等填充墙砌完并间隔1～10d后，墙体变形基本完成，再用同砌体同材料的实心砖斜砌挤紧，倾斜度控制在45～60度，以使砌体与梁板底紧密结合。
为保证柱与填充墙的连接，沿墙高每隔600mm设置拉结筋，且砌筑前一定要排砖，调整好灰缝大小，避免在柱边出现灰缝偏大或过窄，使柱墙连接不紧密。
拉结筋必须放
置在砂浆中，预埋在柱上的拉结筋如果与灰缝错位时，应将钢筋位置校正或在柱上补焊拉结筋。
5．做好成品保护工作，砌筑后应尽量保证墙体避免撞击振动，并对其进行及时的养护，以保证砌体强度能够得到正常的增长。
（四）注重墙体抹灰控制
1．应严格控制抹灰时间，只有待填充墙砌筑完毕1个月后方能抹灰，这样就不会因墙体收缩而引起抹灰层的开裂。
2．墙体抹灰过程：抹灰前应将砌块墙面的灰缝、孔洞、凹槽填补密实、整平、清除浮灰，并用1：1水泥砂浆拉毛墙面。
在砌块墙身与混凝土梁、柱、剪力墙交接处，门窗洞边框处和阴角外钉挂10mm×10mm孔眼的钢丝网，每边宽度不小于200mm，在蒸压灰砂砖与砌块处每边100mm宽。
将挂网展平，用射钉与梁、柱或墙体连续，或与预埋钢筋点焊固定，网材搭接做到平整、连续、牢固、搭接长度不小于100mm，这样可防止因收缩不均匀而出现的裂缝。
抹灰前应对墙身隔夜淋水2～3次，第二次进行基层处理，处理时先用掺107胶的水泥浆刷墙面，以保证抹灰层与基层粘结牢固，随后进行抹灰。
（五）积极运用裂缝修复方法
已经产生的裂缝则必须设法予以修复，否则影响建筑物的观感和使用功能。
填充墙的裂缝一般不影响结构安全，因此在裂缝修复时不必强调强度方面的要求，但对温度的反复性必须有充分的认识。
对已趋于稳定的裂缝可采用手工直接将水泥砂浆进行修补，修补后注意浇水养
护。
对于因不均匀沉降而导致的较大裂缝则需与结构加固配合进行。
通过修复可提高墙体裂缝部位的抗变形能力，在原裂缝位置一般不会再出现裂缝，如附近有较薄弱环节则可能再出现的裂缝，裂缝修补时可将薄弱环节同时处理。
总之，高层建筑填充墙裂缝的预防与控制，目前将一直都值得关注，因为裂缝带来的问题仍然随处可见。
除了应严格按照规范施工，抓好施工管理，同时要从设计、施工阶段，针对结构、材料特点，采取相应的构造措施，舍得投入，才能真正解决墙体开裂的问题。
