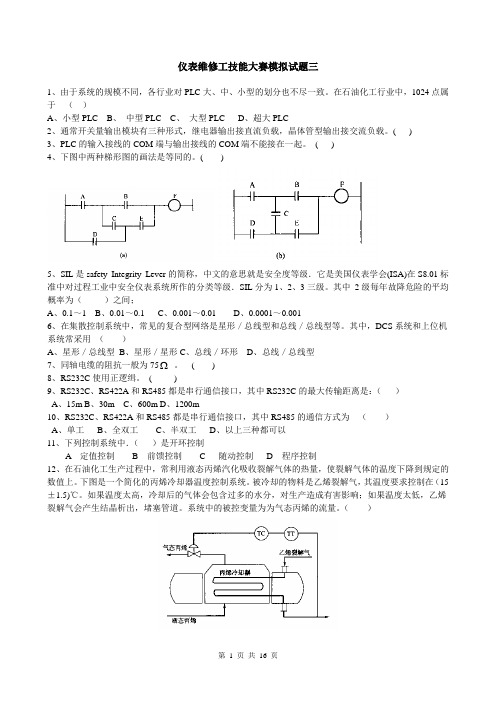

仪表维修工技能大赛模拟试题三.doc

仪表维修工技能大赛模拟试题三1、由于系统的规模不同，各行业对PLC大、中、小型的划分也不尽一致。

在石油化工行业中，1024点属于（）A、小型PLCB、中型PLCC、大型PLCD、超大PLC2、通常开关量输出模块有三种形式，继电器输出接直流负载，晶体管型输出接交流负载。

( )3、PLC的输入接线的COM端与输出接线的COM端不能接在一起。

( )4、下图中两种梯形图的画法是等同的。

( )5、SIL是safety Integrity Lever的简称，中文的意思就是安全度等级．它是美国仪表学会(ISA)在S8.01标准中对过程工业中安全仪表系统所作的分类等级．SIL分为1、2、3三级。

其中2级每年故降危险的平均概率为（）之间；A、0.1～1B、0.01～0.1C、0.001～0.01D、0.0001～0.0016、在集散控制系统中，常见的复合型网络是星形／总线型和总线／总线型等。

其中，DCS系统和上位机系统常采用（）A、星形／总线型B、星形／星形C、总线／环形D、总线／总线型7、同轴电缆的阻抗一般为75 。

( )8、RS232C使用正逻缉。

()9、RS232C、RS422A和RS485都是串行通信接口，其中RS232C的最大传输距离是：（）A、15mB、30mC、600mD、1200m10、RS232C、RS422A和RS485都是串行通信接口，其中RS485的通信方式为（）A、单工B、全双工C、半双工D、以上三种都可以11、下列控制系统中．（）是开环控制A 定值控制B 前馈控制C 随动控制D 程序控制12、在石油化工生产过程中，常利用液态丙烯汽化吸收裂解气体的热量，使裂解气体的温度下降到规定的数值上。

下图是一个简化的丙烯冷却器温度控制系统。

被冷却的物料是乙烯裂解气，其温度要求控制在（15±1.5)℃。

如果温度太高，冷却后的气体会包含过多的水分，对生产造成有害影响；如果温度太低，乙烯裂解气会产生结晶析出，堵塞管道。

系统中的被控变量为为气态丙烯的流量。

（）13、表示第一工序第01、02个温度检测回路，温度指示仪安装在现场；()14、其化学反应器工艺规定操作温度为（800±10)℃为确保生产安全，控制中温度最高不得超过850℃。

现运行的温度控制系统，在最大阶跃扰动下的过渡过程曲线如图所示。

1）最大偏差为（）A 30B 45C 40D 502）余差（）A 5B 10C 15D 203）衰减比（）A 2：1B 3：1C 4：1D 5：14）过渡时间（）A 7B 15C 20D 2515、调节通道的时间常数越小，则控制作用的影响越和缓，调节过程变得很缓慢；反之时间常数过打．调节过程变化较激烈，容易振动，所以调节通道的时间常数过大或过小，在控制上都不利。

（）16、对于干扰通道，则时间常数越大越好，这样干扰的影响和缓，控制就容易。

()17、在图中，控制系统的调节器应该选用正作用方式()18、在图中，控制系统的调节器应该选用反作用方式( )19、请选择下图所示温度控制系统中，调节阀和调节器的作用形式。

(1)当物料为湿度过低时易析出结晶颗粒的介质，调节介质为过热蒸汽时；（）A、气关调节阀，正作用调节器B、气开调节阀，反作用调节器C、气开调节阀，正作用调节器D、气关调节阀，反作用调节器(2)当物料为温度过高时易结焦或分解的介质，调节介质为过热蒸汽时，（）A、气关调节阀，正作用调节器B、气开调节阀，反作用调节器C、气开调节阀，正作用调节器D、气关调节阀，反作用调节器(3)当物科为湿度过低时易沂出结晶颗粒的介质，调节介质为待加热的软化水时；（）A、气关调节阀，正作用调节器B、气开调节阀，反作用调节器C、气开调节阀，正作用调节器D、气关调节阀，反作用调节器(4)当物料为温度过高时易结焦或分解的介质，调节介质为待加热的软化水时。

（）A、气关调节阀，正作用调节器B、气开调节阀，反作用调节器C、气开调节阀，正作用调节器D、气关调节阀，反作用调节器20、下图气体脱硫装置的PRC—203与PRC 204不能同时投入自动()21、1)在PID调节中，比例作用是依据（）来动作A、偏差的大小B、偏差是否存在C、偏差变化方向D、偏差变化速度2）在PID调节中，积分作用是依据（）来动作A、偏差的大小B、偏差是否存在C、偏差变化方向D、偏差变化速度3）在PID调节中，微分作用是依据（）来动作A、偏差的大小B、偏差是否存在C、偏差变化方向D、偏差变化速度22、1）在PID调节中，比例作用在系统中起着（）的作用A、消除余差B、稳定被控变量C、超前调节D、滞后调节2）在PID调节中，积分作用在系统中起着（）的作用A、稳定被控变量B、消除余差C、超前调节D、滞后调节3）在PID调节中，微分作用在系统中起着（）的作用A 、稳定被控变量B 、消除余差C 、超前调节D 、滞后调节23、 比例积分调节规律适用于对象调节通道时间常数较大、系统负荷变化较大(需要消除干扰引起的余差)、纯滞后较大(时间常数不是太大)而被调参数不允许与给定值有偏差的调节系统 （ ）24、比例积分微分调节规律适用于容量滞后较大、纯滞后不太大、不允许有余差的对象。

( )25、 试判断下述说法是否正确，(1)微分时间愈长，微分作用愈弱； ( )(2)微分时间愈长．微分作用愈强； ( )26、由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来 （ ）A 、克服调节对象的惯性滞后容量滞后c τ和纯滞后0τB 、 克服调节对象的纯滞后0τC 、克服调节对象的愤性滞后容量滞后c τD 、克服超前27、某控制系统，其流程为从A 到B 再到C ，最后到D ，请问开车系统顺序为（ ）A 、A －B －C －D B 、A －C －B －D C 、D －C －B －A D 、D －B －C －A28、某控制系统，其流程为从A 到B 再到C ，最后到D ，停系统顺序为（ ）A 、A －B －C －D B 、A －C －B －D C 、D －C －B －A D 、D －B －C －A29、压力、流量的调节一般采用微分规律 ( )30、(1)对纯滞后大的调节对象，为克服其影响，可引人微分调节作用来克服。

( )(2 当调节过程不稳定时，可增大积分时间或加大比例度，使其稳定。

( )(3)比例调节过程的余差与调节器的比例度成正比。

( )(4)调节系统投运时，只要使调节器的测量值与给定值相等(即无偏差)时，就可进行手、自动切换操作。

( )(5)均匀控制系统的调节器参数整定可以与定值控制系统的整定要求一样。

( )31、有一比例积分调节器．它的比例度为50％．积分时间为l min ，开始时，测量、给定和输出都在50％，当测量变化到55％时，输出变化到 （ ）A 、50%B 、10%C 、15%D 、60%32、某控制系统采用临界比例度法整定参数。

己测得K δ＝30％、K T ＝3min 。

在PID 作用的调节器参数之积分时间为（ ）。

A 、1minB 、1.5minC 、2minD 、2.5min33、对简单控制系统中的PI 调节器采用临界比例度法进行参数整定，当比例度为10％时系统恰好产生等幅振荡，这时的等幅振荡周期为30 s ，间该调节器的比例度和积分时间应选用下表所列何组数值整定为最好 （ ）34、①用电容式液位计测量导电液体的液位时，液位变化，相当于两电极间的介电常数在变化。

( )②用电容式液位计测量介电质的液位时．液位变化，相当于电极面积在改变。

( )35、一个采用PI 调节器的控制系统，按1／4衰减振荡进行整定．其整定参数有以下4组，试选择一组作为最佳整定参数。

（ ）36、经验凑试法的关键是“看曲线，调多数”，因此，必须弄清楚调节器参数变化对过渡过程曲线的影响关系。

一般来说．在整定中，观察到曲线振荡很频繁，需把比例度增大以减少振荡。

（ ）37、经验凑试法的关键是“看曲线，调多数”，因此，必须弄清楚调节器参数变化对过渡过程曲线的影响关系。

一般来说．在整定中，在曲线偏离给定值后，长时间回不来，则需增大积分时间，以加快消除余差的过程。

( )38、某控制系统采用比例积分作用调节器。

某人用先比例后加积分的凑试法来整定调节器的参数。

若比例带的数值已基本合适，在加入积分作用的过程中，则 （ ）A 、应适当减小比例带B 、应适当增加比例带C 、无需改变比例带D 先增加后减少比例带39、下面记录曲线应该是（ ）造成得A 、积分时间太短B 、比例度太小C 、微分时间太长D 、微分时间太短40、是因为积分时间太短造成系统不正常。

( )41、以下流量系统采用的仪表及投运方法，哪一条理解不够全面? （ ）A 开停灌隔离液的差压流量计的方法同一般差压流量计的启停方法；B 差压法测流量采用开方器．一是为了读数线性化，二是防止负荷变化影响系统的动态特性；C 流量控制系统一般不采用阀门定位器；D 流量控制系统仅采用PI 调节器，不采用PID 调节器。

42、某精馏塔进料有可能出现大幅度负荷变化，工艺上允许对进料量进行自动调节，故设置了一中间容器和一套双面调节系统(见下图)。

已知：max Q ＝800 kg ／min ．min Q ＝160 kg ／min ，流体密度 ＝800 kg ／3m ，调节器选比例，调节阀为线性特性．最大流通能力为1000 kg ／min ，变送器量程为0一8000 Pa ．调节阀、变送器滞后忽略。

其比例度参数整定为（ ）A 、100% B 、80% C 、150% D 、125%43、炉温与燃料油流量构成的串级控制系统中，炉温为主参数，燃料油流量为副参数，采用气开阀。

主、副调节器的“正、反”作用分别为反作用，反作用，请判断这种组合是否正确？（）44、某干燥器的流程图如图所示。

干燥器采用夹套加热和真空抽吸并行的方式来干燥物料*夹套内通人的是经列管式加热器加热后的热水．而加热器采用的是饱和蒸汽。

为了提高于煤速度，应有较高的干燥温度θ，但θ过高会使物料的物性发生变化，这是不允许的。

因此要求对干燥温度θ进行严格控制。

如果蒸汽压力波动是主要干扰，应采用（）控制方案?A、干燥温度与冷水流量的串级控制系统B、干燥温度与热水温度的串级控制系统C、干燥温度与蒸汽流量的串级控制系统D、热水温度与蒸汽流量的串级控制系统45、有一个控制系统如图所示，请判断是否可以控制。

()46、单纯的前馈调节是一种能对( )控制系统。

A 测量与给定之间的偏差；B被控变量的变化；C 被控变量的变化率D干扰量的变化。

47、定值控制系统是按扰动量大小进行调节的，而前馈调节是按测量、给定的偏差大小进行调节的。

()48、对某PI控制系统，为了防止积分饱和，采取以下措施，问哪一条是不起作用的( )A采用高低值阻幅器B采用调节器外部积分反馈法C 采用PI-P调节器D 采用PI-D调节器49、指出下图中离心泵采用了( )控制方法。
