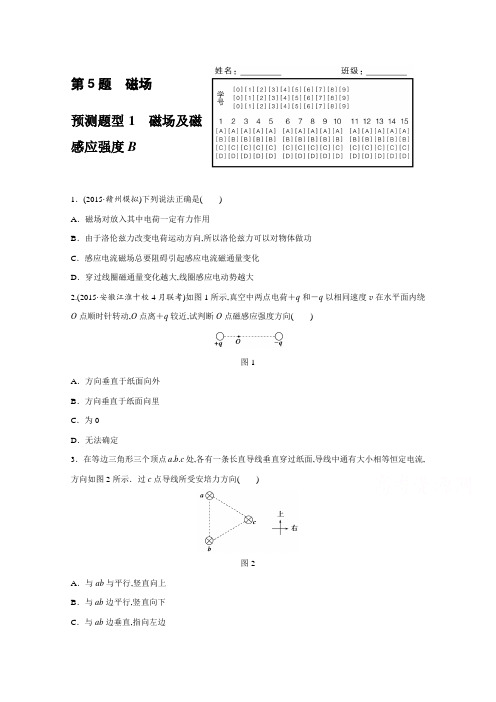

第5题磁场预测题型1磁场及磁感应强度B1．(2015·赣州模拟)下列说法正确是()A．磁场对放入其中电荷一定有力作用B．由于洛伦兹力改变电荷运动方向,所以洛伦兹力可以对物体做功C．感应电流磁场总要阻碍引起感应电流磁通量变化D．穿过线圈磁通量变化越大,线圈感应电动势越大2.(2015·安徽江淮十校4月联考)如图1所示,真空中两点电荷＋q和－q以相同速度v在水平面内绕O点顺时针转动,O点离＋q较近,试判断O点磁感应强度方向()图1A．方向垂直于纸面向外B．方向垂直于纸面向里C．为0D．无法确定3．在等边三角形三个顶点a.b.c处,各有一条长直导线垂直穿过纸面,导线中通有大小相等恒定电流,方向如图2所示．过c点导线所受安培力方向()图2A．与ab与平行,竖直向上B．与ab边平行,竖直向下C．与ab边垂直,指向左边D．与ab边垂直,指向右边4.磁场中某区域磁感线如图3所示,则()图3A．a.b两处磁感应强度大小不等,B a>B bB．a.b两处磁感应强度大小不等,B a<B bC．同一小段通电导线放在a处受力一定比放在b处受力大D．同一小段通电导线放在a处受力一定比放在b处受力小5．下列关于电场和磁场说法中,正确是()A．处在电场中电荷一定受到电场力,在磁场中通电导线一定受到安培力B．电场强度为零地方电势一定为零,电势为零地方电场强度也为零C．若一小段长为L.通有电流为I导体,在磁场中某处受到磁场力为F,则该处磁感应强度大小一定是FILD．磁场对通电导线安培力方向总与B和I垂直,但B.I之间可以不垂直6.如图4所示,a.b两根垂直纸面直导线通有等值电流,两导线旁有一点P,P点到a.b距离相等,关于P 点磁场方向,以下判断正确是()图4A．若a中电流方向向纸外,b中电流方向向纸里,则P点磁场方向向右B．若a中电流方向向纸外,b中电流方向向纸里,则P点磁场方向向左C．若a中电流方向向纸里,b中电流方向向纸外,则P点磁场方向向右D．若a中电流方向向纸外,b中电流方向向纸外,则P点磁场方向向左7.如图5所示,在竖直向上匀强磁场中,水平放置着一根长直导线,电流方向垂直纸面向里,a.b.c.d是以直导线为圆心同一圆周上四点,在这四点()图5A．a.b两点磁感应强度相同B．c.d两点磁感应强度相同C．a点磁感应强度最大D．b点磁感应强度最大8．某同学在赤道附近做“探究通电直导线产生磁场”实验时,先在水平实验台上放置一枚小磁针,发现小磁针N极指北,然后他把一直导线沿南北方向置于小磁针正上方,当通入恒定电流时,发现小磁针静止时N极指向为北偏西60°,他通过查阅资料知当地地磁场磁感应强度为B,则通电导线产生磁场在小磁针所在处磁感应强度和通入电流方向为()A．2B,由南向北 B．2B,由北向南C.3B,由南向北D.3B,由北向南答案精析第5题磁场预测题型1磁场及磁感应强度B1．C[磁场对放入其中运动电荷,当运动方向与磁场方向不平行时才有洛伦兹力作用,故A错误；洛伦兹力改变电荷运动方向,因洛伦兹力始终与速度方向垂直,则其对物体不做功,故B错误；由楞次定律内容可知,感应电流磁场总要阻碍引起感应电流磁通量变化,故C正确；由法拉第电磁感应定律可知,单位时间内穿过线圈磁通量变化越大,线圈感应电动势越大,故D错误．]2．B[点电荷定向移动,形成电流,根据正电荷定向移动方向即为电流方向,由右手螺旋定则可知,正电荷在O点磁场方向为垂直纸面向里,而负电荷在O点磁场方向为垂直于纸面向外,由于正电荷运动时在O点产生磁场较强,根据矢量叠加原理,则合磁场方向为垂直于纸面向里,故B正确．]3．C[根据安培定则可得a导线在c处产生磁场方向垂直ac指向左下,导线b在c处产生磁场方向垂直bc指向右下,合磁场方向竖直向下,根据左手定则导线c受到安培力方向与ab边垂直,指向左边,故C正确．]4．B[磁感线疏密程度可表示磁感应强度大小,磁感线越密,该处磁感应强度越大,所以B a<B b,B正确,A错误；同一小段通电导线在磁场中受力大小F＝BIL sin θ跟磁感应强度和磁场与电流方向夹角有关系,所以C.D错误．]5．D[在磁场中通电导线中电流方向与磁场方向平行时不受安培力作用,选项A错误；电场强度与电势高低没有直接关系,电场强度为零地方电势不一定为零,电势为零地方电场强度也不一为零,选项B错误；安培力F＝BIL sin θ,只有当θ＝90°时才有B＝FIL,选项C错误；由左手定则可知,磁场对通电导线安培力方向F总与B和I垂直,但B.I之间可以不垂直,选项D正确．]6．A[若a中电流方向向纸外,b中电流方向向纸里,根据安培定则判断可知：a在P处产生磁场B a方向垂直于aP连线斜向上,b在P处产生磁场B b方向垂直于连线斜向下,根据平行四边形定则进行合成,如图所示,P点磁感应强度方向水平向右,故A正确,B错误．若a中电流方向向纸里,b中电流方向向纸外,则可得P点磁感应强度方向水平向左,故C错误．若a.b中电流方向均向纸外,同理可知,P点磁感应强度方向竖直向上,故D错误．]7．C[根据安培定则,通电导线产生磁场为顺时针方向,即：a点方向向上,b点方向向下,c点方向向左,d点方向向右,同匀强磁场叠加后结果：a点磁场加强,b点磁场减弱,c点和d点磁感应强度大小相等,方向不同,如图所示,故选项C正确．]8．C[发现小磁针N极指向为北偏西60°,则电流在小磁针处磁场方向向西,大小是B′＝B·tan 60°＝3B,由安培定则可知,电流方向由南向北,故选C.]。
浙江省杭州市2016年高考命题比赛高中物理12

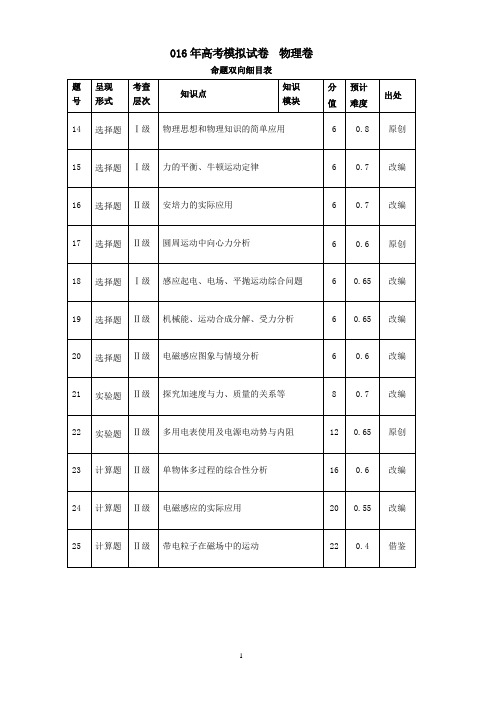

016年高考模拟试卷物理卷命题双向细目表2016年高考模拟试卷物理卷学科：物理 满分：120分 考试时间： 60 分钟考生须知：1、本卷共 5 页；2、本卷答案必须做在答案卷上，做在试卷上无效；3、答题前请在答题卷密封线内填好相关栏目。
一、选择题（本题共4小题，每小题6分，共24分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
） 14．【原创】下列说法正确的是（ ）A ．相同质量，速度大的物体的惯性大B ．牛顿通过理想斜面实验得出了力不是维持物体运动状态的原因C ．电力工作人员全身穿戴采用金属材料编织的衣服在几百万伏的高压线上进行带电作业时，电力工作人员体内的场强为零D ．动圈式话筒是应用电流的磁效应，其原理是奥斯特发现的 【命题意图：本题考查了物理学史上的重要物理学家的重大发现以及他们的观点】15. 【2015山东二模改编】如图所示，截面为三角形的钢坯A 、B ，叠放在汽车的水平底板上，汽车底板和钢坯表面均粗糙，以下说法正确的是（ ） A ．汽车、钢坯都静止时，汽车底板对钢坯A 静摩擦力向左 B ．汽车、钢坯都静止时，钢坯A 对B 无摩擦力作用C ．汽车以恒定功率启动过程中，若汽车与钢坯相对静止，钢坯 A 对B 的弹力不变D ．刹车时，若汽车与钢坯相对静止，钢坯A 受到汽车底板对它的静摩擦力【命题意图：本题考察受力分析与力的合成分解，特别学生对涉及静摩擦力的平衡】16. 【网络试题改编】如图所示，为一种自动跳闸限流开关，O 是转动轴，A 是绝缘手柄，C 是闸刀卡口，当通过闸刀的电流超过I 0时，开关自动断开．闸刀处于垂直纸面向里、磁感应强度为B 的匀强磁场中，CO 间距离为L ．下列说法正确的是（ ） A ．这个限流开关是利用电磁感应理论研发的 B ．这个限流开关正常工作时的电流应C→OC ．若要增大上限电流I 0，应增强磁感应强度BD ．这个开关可以替代家里的熔断丝【命题意图：本题考查生活中具体安培力实例，对于其原理具有一定难度】 17. 【原创】现在流行在自行车的气门上装“风火轮”。
2016年高考物理预测卷-浙江
2016年超级中学名师名题原创预测卷【命题报告】高考是选拔性的考试，“基于核心知识，彰显能力立意，体现课改理念”是命题设计的一贯追求.本套试卷在命制前仔细研究了教学指导意见和考试说明，认真分析了近几年的高考试题，明确了高考的命题思想，体现在试卷上有如下亮点：一、立足基础，着眼方法第14、18题的素材均来自教材，考查考生对核心基础知识的掌握程度，所覆盖知识点相对广泛，能较好的发现学生的知识缺漏。
全卷在立足基础的同时也注重了方法的考查，例如15题分斜面体的受力特点并用图象法显现以及25题中的数学几何方法求解位移等。
二、实验迁移，彰显能力，体现课改理念第21题从“探究加速度与物体质量、物体受力的关系”迁移到“验证机械能守恒定律”，进行对比的同时也考查了学生的创新能力，尤其是第22题，通过实验的探究一步步进行思考与改进实验原理，让学生体会实验的魅力的同时也促使了学生创新思维的成长，充分体现了课改的理念。
三、联系实际，强调建模试题强调理论联系实际，例如本卷中的第16、23、25题都来源于实际的运用，在实际问题中建立物理模型，运用物理概念及规律解决实际问题的能力。
第17、20、24题等都强调了空间的概念和建模能力的运用。
第25题的设计目的在于考查高中阶段重点的几种运动规律及功能关系。
这些看似深奥的高科技，其原理就是我们高中物理学过的。
14.请用学过的物理知识判断，下列说法正确的是A．运动快的运动员更不容易停下来，说明运动快的运动员惯性大B．伽利略在研究自由落体运动时采用了微量放大的方法C．法国物理学家库仑利用扭秤实验发现了电荷之间的相互作用规律D．电工带电作业的工作服是用包含金属丝的织物制成的，这是为了采用静电屏蔽的方法使电工的电势为零Array 15、初始时刻，一物块以某一初始速度v0从底端冲上一足够长的粗糙斜面，斜面始终静止在粗糙的水平地面上，关于地面对斜面的摩擦力F f随时间t变化的关系图象，取向右为正方向，下列图象中可能存在的是16.电容式加速度传感器的原理结构如图，质量块右侧连接轻质弹簧，左侧连接电介质，弹簧与电容器固定在外框上．质量块可带动电介质移动改变电容。
高中物理电学实验练习题-(含详解答案)
图10-5 电学实验练习题例1、用伏安法测量一个定值电阻的器材规格如下：待测电阻R x （约100 Ω）;直流电流表（量程0~10 mA 、内阻50 Ω）;直流电压表（量程0~3 V 、内阻5 kΩ）;直流电源（输出电压4 V 、内阻不计）；滑动变阻器（0~15 Ω、允许最大电流1 A ）；开关1个，导线若干.根据器材的规格和实验要求画出实验电路图.【解析】用伏安法测量电阻有两种连接方式，即电流表的内接法和外接法，由于R x ＜v A R R ，故电流表应采用外接法.在控制电路中，若采用变阻器的限流接法，当滑动变阻器阻值调至最大，通过负载的电流最小，I min =xA R R R E ++. 例2、在某校开展的科技活动中，为了要测出一个未知电阻的阻值R x ，现有如下器材：读数不准的电流表A 、定值电阻R 0、电阻箱R 1、滑动变阻器R 2、单刀单掷开关S 1、单刀双掷开关S 2、电源和导线。
⑴画出实验电路图，并在图上标出你所选用器材的代码。
⑵写出主要的实验操作步骤。
【解析】⑴实验电路如右图所示（此法俗称”替代法”）。
⑵①将S 2与R x 相接，记下电流表指针所指位置。
②将S 2与R 1相接，保持R 2不变，调节R 1的阻值，使电流表的指针指在原位置上，记下R 1的值，则R x ＝R 1。
例3、用以下器材测量一待测电阻R x 的阻值（900～1000Ω）：电源E ，具有一定内阻，电动势约为；电压表V 1，量程为，内阻r 1＝750Ω；电压表V 2，量程为5V ，内阻r 2＝2500Ω；滑动变阻器R ，最大阻值约为100Ω；）单刀单掷开关K ，导线若干。
测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻R x 的一种实验电路原理图。
【解析】如图所示(用已知内阻的电压表代替电流表)例4用以下器材测量一待测电阻的阻值。
器材（代号）与规格如下：电流表A 1（量程250mA ,内阻r 1为5Ω)；标准电流表A 2（量程300mA ,内阻r 2约为5Ω）； 待测电阻R 1（阻值约为100Ω）；滑动变阻器R 2（最大阻值10Ω）；电源E （电动势约为10V ，内阻r 约为1Ω）；单刀单掷开关S ，导线若干。
2016年全国统一高考真题物理试卷(新课标ⅰ)(含答案及解析)
2016年全国统一高考物理试卷（新课标Ⅰ）二、选择题：本大题共8小题，每小题6分．在每小题给出的四个选项中，第1～4题只有一项是符合题目要求，第5～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分．有选错的得0分．1．（6分）一平行电容器两极板之间充满云母介质，接在恒压直流电源上，若将云母介质移出，则电容器（）A．极板上的电荷量变大，极板间的电场强度变大B．极板上的电荷量变小，极板间的电场强度变大C．极板上的电荷量变大，极板间的电场强度不变D．极板上的电荷量变小，极板间的电场强度不变2．（6分）现代质谱仪可用来分析比质子重很多的离子，其示意图如图所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍．此离子和质子的质量比约为（）A．11B．12C．121D．1443．（6分）一含有理想变压器的电路如图所示，图中电阻R1，R2和R3的阻值分别为3Ω，1Ω，4Ω，A为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定。
当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I．该变压器原、副线圈匝数比为（）A．2B．3C．4D．54．（6分）利用三颗位置适当的地球同步卫星，可使地球赤道上任意两点之间保持无线电通讯，目前地球同步卫星的轨道半径为地球半径的6.6倍，假设地球的自转周期变小，若仍仅用三颗同步卫星来实现上述目的，则地球自转周期的最小值约为（）A．1h B．4h C．8h D．16h5．（6分）一质点做匀速直线运动，现对其施加一恒力，且原来作用在质点上的力不发生改变，则（）A．质点速度的方向总是与该恒力的方向相同B．质点速度的方向不可能总是与该恒力的方向垂直C．质点加速度的方向总是与该恒力的方向相同D．质点单位时间内速率的变化量总是不变6．（6分）如图，一光滑的轻滑轮用细绳OO′悬挂于O点；另一细绳跨过滑轮，其一端悬挂物块a，另一端系一位于水平粗糙桌面上的物块b。
(浙江)浙江省2016年高考物理复习 专题13 力学、电学、汇总
六、力学、电学、电磁场、电磁感应知识的综合题力学、电学、电磁场、电磁感应知识的综合题主标题：力学、电学、电磁场、电磁感应知识的综合题副标题：剖析考点规律，明确高考考查重点，为学生备考提供简洁有效的备考策略。
关键词：力学、电学、电磁场、电磁感应难度：3重要程度：5内容：考点剖析： 这类涉及力学、电路、电磁学、电磁感应等知识的综合题，一般难度较大。
解此类题要注意分析物体的运动过程，根据物体的运动过程，运用牛顿第二定律、动能定理、电路知识和电磁学知识解题。
典型例题例1．（2013·四川卷） 如图所示，边长为L 、不可形变的正方形导线框内有半径为r 的圆形磁场区域，其磁感应强度B 随时间t 的变化关系为B ＝kt (常量k ＞0)。
回路中滑动变阻器R 的最大阻值为R 0，滑动片P 位于滑动变阻器中央，定值电阻R 1＝R 0、R 2＝02R 。
闭合开关S ，电压表的示数为U ，不考虑虚线MN 右侧导体的感应电动势，则( )A ．R 2两端的电压为7UB ．电容器的a 极板带正电C ．滑动变阻器R 的热功率为电阻R 2的5倍D ．正方形导线框中的感应电动势为kL 2【解析】AC.R 2先与滑动变阻器右半部分并联，后与左半部分串联，再与R 1串联，R 2所在并联电路的电阻占外电阻的17，故R 2两端的电压为7U ，A 对；通过R 2的电流与通过滑动变阻器右半部分的电流相等，故通过滑动变阻器左半部分的电流是通过R 2的电流的2倍，其热功率是R 2的4倍，滑动变阻器右半部分又与R 2的热功率相等，所以滑动变阻器的热功率是R 2的5倍，C 对；由楞次定律、安培定则可判断a 极板带负电，B 错；由法拉第电磁感应定律得E ＝S B t∆∆＝kS ，其中回路面积为圆的面积，所以感应电动势为k πr 2，D 错。
例2．(2013·江苏卷）如图所示，匀强磁场中有一矩形闭合线圈abcd ，线圈平面与磁场垂直。
高中物理电学实验练习题含详解答案
图电学实验练习题例1、用伏安法测量一个定值电阻的器材规格如下：待测电阻R x 约100 Ω;直流电流表量程0~10 mA 、内阻50 Ω;直流电压表量程0~3 V 、内阻5 kΩ;直流电源输出电压4 V 、内阻不计；滑动变阻器0~15 Ω、允许最大电流1 A ；开关1个,导线若干.根据器材的规格和实验要求画出实验电路图.解析用伏安法测量电阻有两种连接方式,即电流表的内接法和外接法,由于R x ＜v A R R ,故电流表应采用外接法.在控制电路中,若采用变阻器的限流接法,当滑动变阻器阻值调至最大,通过负载的电流最小,I min =xA R R R E++=24 mA ＞10 mA,此时电流仍超过电流表的量程,故滑动变阻器必须采用分压接法.如图10-5所示.例2、在某校开展的科技活动中,为了要测出一个未知电阻的阻值R x,现有如下器材：读数不准的电流表A 、定值电阻R 0、电阻箱R 1、滑动变阻器R 2、单刀单掷开关S 1、单刀双掷开关S 2、电源和导线;⑴画出实验电路图,并在图上标出你所选用器材的代码; ⑵写出主要的实验操作步骤;解析⑴实验电路如右图所示此法俗称”替代法”;⑵①将S 2与R x 相接,记下电流表指针所指位置;②将S 2与R 1相接,保持R 2不变,调节R 1的阻值,使电流表的指针指在原位置上,记下R 1的值,则R x ＝R 1; 例3、用以下器材测量一待测电阻R x 的阻值900～1000Ω：电源E ,具有一定内阻,电动势约为；电压表V 1,量程为,内阻r 1＝750Ω； 电压表V 2,量程为5V,内阻r 2＝2500Ω；滑动变阻器R ,最大阻值约为100Ω； 单刀单掷开关K,导线若干;测量中要求电压表的读数不小于其量程的1/3,试画出测量电阻R x 的一种实验电路原理图; 解析如图所示 用已知内阻的电压表代替电流表例4用以下器材测量一待测电阻的阻值;器材代号与规格如下：电流表A 1量程250mA,内阻r 1为5Ω；标准电流表A 2量程300mA,内阻r 2约为5Ω； 待测电阻R 1阻值约为100Ω；滑动变阻器R 2最大阻值10Ω； 电源E 电动势约为10V,内阻r 约为1Ω；单刀单掷开关S,导线若干;⑴要求方法简捷,并能测多组数据,画出实验电路原理图并标明每个器材的代号.⑵需要直接测量的物理量是______,用测的量表示待测电阻R 1的计算公式是R 1＝______; 解析⑴实验电路图如图所示用已知内阻的电流表代替电压表; ⑵两电流表A 1、 A 2的读数为I 1、I 2和电流表A 1的内阻为r 1,待测电阻R 1的阻值的计算公式是：11211r I I I R -=例5有一电阻R x ,其阻值在100～200Ω之间,额定功率为;要用伏安法较准确地测量它的阻值,实验器材有：安培表A 1,量程为50mA,R A 1=100Ω,安培表A 2,量程为1A,R A 2=20Ω 电压表V 1,量程为5V,R V 1=10kΩ,电压表V 2,量程为15V, R V 2=30kΩ 变阻器R 1,变阻范围0～20Ω ,2A,变阻器R 2,变阻范围0～1000Ω,1A,9V 电源,电键,导线; ⑴实验中应选用的电流表、电压表、变阻器分别是： ; ⑵画出所用实验电路图;解析⑴允许通过电阻中电流可能的最大值由：R I P 2=得,mA I mA I 503521==;因为电阻可能为200Ω,所以通过被测电阻的电流的最大值可能是35mA,应用电流表的示数来控制通过电阻的电流,因此,电流表应选A 1;又因为RU P 2=,所以V U V U 1.7521== ;因为电阻可能为100Ω,所以允许加在电阻两端的电压的最大值可能是5V,应用电压表的示数来控制加在电阻两端的电压,因此电压表应选V 1;因为R 1＜ R 2,且2A ＞35mA, 所以应选变阻器R 1;因为R 1＜R x 所以滑动变阻器连接方式应选用分压电路;因为x R <V A R R , 所以应选用外接电路;⑵实验所用电路如图所示例62000年全国从下表中选出适当的实验器材,设计一电路来测量电流表A 1的内阻r 1,要求方法简捷,有尽可能高的测量精度,并能测得多组数据; ⑴在虚线方框中画出电路图,标明所用器材的代号;器材代号 规 格 电流表A 1 量程10mA,内阻r 1待测约40Ω 电流表A 2 量程500μA,内阻r 2=750Ω 电压表V 量程10V,内阻r 3=10Ω 电阻R 1 阻值约100Ω,作保护电阻用 滑动变阻器R 总阻值约50Ω电池E 电动势,内阻很小 导线若干,电键K⑵若选测量数据中的一组来计算r 1,则所用的表达式为r 1=____,式中各符号的意义是_______;解析⑴如图所示用已知内阻的电流表代替电压表;⑵2121r I I r =,I 1表示通过电流表A 1的电流,I 2表示通过电流表A 2的电流,r 2表示电流表A 2的内阻; 例72006年全国Ⅰ、Ⅲ现要测量某一电压表 的内阻;给定的器材有：待测电压表 量程2V,内阻约4k Ω；电流表 量程,内阻约500Ω；直流电源E 电动势约,内阻不计；固定电阻3个：R 1=4000Ω,R 2=10000Ω,R 3=15000Ω；电键S 及导线若干;要求测量时两电表指针偏转均超过其量程的一半;⑴试从3个固定电阻中选用1个,与其它器材一起组成测量电路,并在虚线框内画出测量电路的原理图;要求电路中各器材用题中给定的符号标出;⑵电路接通后,若电压表读数为U ,电流表读数为I ,则电压表内阻R V =_________;解析⑴若直接将电压表与毫安表串联,因毫安表的量程过大即两电表量程不匹配,故应将电压表与一定值电阻并联;实验电路如图所示,若选用电阻R 1,则并联电阻并R ＝2000Ω,电压表读数U ＝mAR Er 并+·R 并＝50020004.2+×2000＝＞1V,电流表读数I ＝mA＋r R E 并＝50020004.2+＝0.00096A ＝＞,R 1符合要求,同理可得R 2、R 3不符合要求,故选R 1;⑵电路接通后,通过R 1的电流I 1＝1R U ,则通过电压表的电流为I 2＝I －I 1＝I －1R U ,所以电压表的内阻R V ＝2I U＝11RU R I U－ 例82006年全国Ⅱ现要测定一个额定电压4V 、额定功率的小灯泡图中用错误!表示的伏安特性曲线;要求所测电压范围为～4V;现有器材：直流电源E 电动势,内阻不计,电压表 量程,内阻约为4×104Ω,电流表量程250mA,内阻约为2Ω,电流表 量程500mA,内阻约为1Ω,滑动变阻器R 最大阻值约为30Ω,电键S,导线若干;如果既要满足测量要求,又要测量误差较小,应该选用的电流表是 ,下面两个电路应该选用的是 ;V V mA R SEV mAVA 2A解析在测量小灯泡的伏安曲线时,由于题目要求电压范围为～4V,因此滑动变阻器采用分压式接法;根据估算通过小灯泡的额定电流为I =0.4A,因此电流表应该选用 ;在伏安法测量过程中,由于临界电阻Ω==200V A R R R 大于小灯泡电阻,因此应该选择电流表外接法即选择甲电路进行测量;例9、用右图所示的电路,测定一节干电池的电动势和内阻;电池的内阻较小,为了防止在调节滑动变阻器时造成短路,电路中用一个定值电阻R 0起保护作用;除电池、开关和导线外,可供使用的实验器材还有： （a ） 电流表量程0.6A 、3A ； （b ） 电压表量程3V 、15V（c ） 定值电阻阻值1Ω、额定功率5W （d ） 定值电阻阻值10Ω,额定功率10W（e ） 滑动变阻器阴值范围0--10Ω、额定电流2A （f ） 滑动变阻器阻值范围0-100Ω、额定电流1A,那么1要正确完成实验,电压表的量程应选择 V,电流表的量程应选择 A ； R 0应选择 Ω的定值电阻,R 应选择阻值范围是 Ω的滑动变阻器; （2）引起该实验系统误差的主要原因是 ;13,,1,0～10;2由于电压表的分流作用造成电流表读数总是比电池实际输出电流小; 解析：由于电源是一节干电池,所选量程为3V 的电压表；估算电流时,考虑到干电池的内阻一般几Ω左右,加上保护电阻,最大电流在0.5A 左右,所以选量程为0.6A 的电流表；由于电池内阻很小,所以保护电阻不宜太大,否则会使得电流表、电压表取值范围小,造成的误差大；滑动变阻器的最大阻值一般比电池内阻大几倍就好了,取0～10Ω能很好地控制电路中的电流和电压,若取0～100Ω会出现开始几乎不变最后突然变化的现象;系统误差一般由测量工具和所造成测量方法造成的,一般具有倾向性,总是偏大或者偏小;本实验中由于电压表的分流作用造成电流表读数总是比测量值小,造成E 测<E 真,r 测<r 真; 例10、某同学在实验室测定一节干电池的电动势和内阻,实验室中有如下器材： A ．待测干电池 B ．电流表G0~3mA,内电阻r 1=20Ω C ．电流表A0~0.6A,内电阻r 2= D ．滑动变阻器甲最大阻值10ΩE ．滑动变阻器乙最大阻值100ΩF ．定值电阻R 1=100ΩG ．定值电阻R 2=500ΩH ．定值电阻R 3=Ω 开关、导线;由于没有电压表,为此他设计了如图所示的电路完成了实验要求的测量;①为了方便并能较准确测量,滑动变阻器应选 ,定值电阻应选用 ;填写定值电阻前的序号②若某次测量中电流表G 的示数为I 1,电流表A 的示数为I 2；改变滑动变阻器的位置后,电流表G 的示数为I 1′,电流表A 的示数为I 2′;则可知此电源的内电阻测量值为r = ,电动势测量值为E= ;A 2解析 干电池的电动势和内阻的测量,一般需要电流表和电压表;由于题中没有电压表,故需要将电流表G 改装为电压表,且改装后电压表的量程应该达到,则总电阻为1.55003VmA=Ω,故定值电阻应选用的序号为G 的电阻,而滑动变阻器应选用阻值较小的D ；②在两次测量过程中,通过电源的电流是两只电表的电流之和,则根据全电路欧姆定律有12112()()E I R r I I r =+++,1212()()E I R r I I r '''=+++解之,得()11211212I I r R r I I I I '-=+''+--, ()2112211212I I I I E R r I I I I ''-=+''+-- 例11某研究性学习小组为了制作一种传感器,需要选用一电器元件;图为该电器元件的伏安特性曲线,有同学对其提出质疑,先需进一步验证该伏安特性 曲线,实验室备有下列器材： 器材代号 规格 电流表A 1 电流表A 2 电压表V 1 电压表V 2 滑动变阻器R 1 滑动变阻器R 2 直流电源E 开关S 导线若干量程0~50mA,内阻约为50Ω 量程0~200mA,内阻约为10Ω 量程0~3V,内阻约为10k Ω 量程0~15V,内阻约为25k Ω 阻值范围0~15Ω,允许最大电流1A 阻值范围0~1k Ω,允许最大电流100mA 输出电压6V,内阻不计 ①为提高实验结果的准确程度,电流表应选用 ；电压表应选用 ；滑动变阻器应选用 ;以上均填器材代号②为达到上述目的,请在虚线框内画出正确的实验电路原理图,并标明所用器材的代号; ③若发现实验测得的伏安特性曲线与图中曲线基本吻合,请说明该伏安特性曲线与小电珠的伏安特性曲线有何异同点相同点： , 不同点： ;解析：①图像中电流0～0.14A,电流表选A 2；电源电压6V,但图像只要求电压在0～3V 之间调整,为了测量准确电压表选V 1；由于绘制图像的需要,要求电压从0～3V 之间调整,所以滑动变阻器只能采用分压式接法,为了能很好调节电压,滑动变阻器应选用阻值较小的R 1; ②该元件约几十Ω,AV R R R R >,电压表的分流作用可以忽略,所以采用电流表外接法；实验数据的采集要求从零开始,所以滑动变阻器采用分压式接法;③从图像的形状和斜率变化趋势上去找相同点和不同点,突出都是“非线性”,图像上某点与原点连线的斜率是电阻的倒数;例12某同学通过查找资料自己动手制作了一个电池;该同学想测量一下这个电池的电动势E 和内电阻r ,但是从实验室只借到一个开关、一个电阻箱最大阻值为Ω,当标准电阻用 一只电流表量程R I =0.6A,内阻0.1g r =Ω和若干导线;①请根据测定电动势E 内电阻r 的要求,设计图4中器件的连接方式,画线把它们连接起来;②接通开关,逐次改变电阻箱的阻值R ,读处与R 对应的电流表的示数I,并作记录当电阻箱的阻值 2.6R =Ω时,其对应的电流表的示数如图5所示;处理实验数据时;首先计算出每个电流值I 的倒数1I ;再制作R-1I坐标图,如图6所示,图中已标注出了1,R I的几个与测量对应的坐标点,请你将与图5实验数据对应的坐标点也标注在图6中上;③在图6上把描绘出的坐标点练成图线; ④根据图6描绘出的图线可得出这个电池的电动势E= V,内电阻r = Ω 解析：根据闭合电路欧姆定律,测量电源的电动势和内电阻,需要得到电源的路端电压和通过电源的电流,在本实验中没有电压表,但是可以用电阻箱和电流表串联充当电压表,测量电源的路端电压,通过电流表的电流也是通过电源的电流,所以只需要将电流表和电阻箱串联接在电源两端即可;实物图的连接如答图4所示;由闭合电路欧姆定律有：E =IR+r+r g ,解得：)(1g r r IE R +-⋅=,根据R-1/I 图线可知：电源的电动势等于图线的斜率,内阻为纵轴负方向的截距减去电流表的内阻; 答案：① 见答图4 ②见答图6 ③见答图6 ④~；~例13某同学为了较精确的测量一阻值约为20Ω的电阻R x 的阻值.①在以下备选器材中电流表应选__________,电压表应选_______,变阻器应选_________.只填写器材对应的字母代号电源E 电动势3 V 、内阻可忽略不计电流表A 1量程50 mA,内阻约12Ω;电流表 A 2量程3 A, 内阻约 Ω;电压表V 1量程3 V,内阻约3 kΩ,电压表V 2量程15 V,内阻约15 kΩ;滑动变阻器R 10～10 Ω,允许最大电流2.0 A;滑动变阻器R 20～1000 Ω,允许最大电流0.5 A;定值电阻R 30Ω,允许最大电流1.0A;开关及导线若干②请在方框中画出实验电路图要求直接测量量的变化范围尽可能大一些,所选器材用对应符号标出;③若某次测量中,电压表读数为U ,电流表读数为I ,则计算待测电阻的阻值表达式为R x ＝________________;解析测量电阻的阻值一般利用伏安法,电压表显然应选量程为 3 V 的V 1；根据欧姆定律容易求得电路中的最大电流150xEI mA R ==,显然超过了电流表A 1 50 mA 的量程,但电流表 A 2的量程又太大,故我们可以将定值电阻R 30Ω与待测电阻R x 相串联,此时电路中的最大电流60x EI mA R R==+,利用电流表A 1 测量电流即可;由于要求直接测量量的变化范围尽可能大一些,故只能采用分压电路,且滑动变阻器使用电阻较小的R 1;最后我们确定电流表的解法：由于此时电路的临界电阻0123190A x V R R R k R R ==⨯=Ω>+,则应该利用电流表的外接法;由此得到实验电路图如图所示,当电压表读数为U ,电流表读数为I ,则计算待测电阻的阻值表达式x UR R I=-.例14从下表中选取出适当的实验器材,设计一电路来测量电流表A 1的内阻r 1,画在下面的方框中,要求方法简捷,有尽可能高的精确度,并能测出多组数据;器材代号 规格 电流表A 1 量程10mA,内阻r 1待测约40Ω 电流表A 2 量程500μA ,内阻r 2=750Ω 电压表V 量程10V,内阻r 3=10kΩ 电阻R 1 阻值约100Ω,作保护电阻用 滑动变阻器R 2 总阻值约50Ω 电池E 电动势,内阻很小 电键S导线若干解析要测量电流表A 1的内阻,按常规思想应用伏安法,将电压表并联在待测电流表两端,但根据本题所提供的仪器,我们可以首先肯定,在本实验中不可能用到电压表,因为电源的电动势只有,而电压表的量程为10V,最多不到满偏的1/6,用它来读数误差太大,因此该实验能用到的电表只可能用两块电流表;两块电流表有可能串联,也有可能并联,但题目中电流表A 2的内阻r 2已知,因此将两电流表并联,根据并联规律I 1r 1=I 2r 2可求出电流表A 1的内阻r 1=122I r I ; 加在电流表两端的电压最大值U m =I m r 2=,而滑动变阻的最大阻值只有50Ω,如果将滑动变阻器接成限流,会超过电流表的量程,将它们烧坏;如果仅仅将滑动变阻器接成分压,滑动变阻器可调节的范围很小,只有全长的1/4,这样测量的次数比较少;故应将定值电阻R 1接在干路上用作限流,电路图如图所示;例15现有器材：量程为、内阻约30Ω-40Ω的电流表一个,定值电阻R 1=150Ω,定值电阻R 2=100Ω,单刀单掷开关K,导线若干;要求利用这些器材测量一干电池电动势约的电动势;1按要求在实物图上连线;2用已知量和直接测得量表示的待测电动势的表达式为E = ,式中各直接测得量的意义是： .解析根据提供的器材,可任取一个定值电阻与电流表、干电池、开关接成一个串联电路,用欧姆定律建立方程组进行测量;但在本题中,电流表量程为,干电池的电动势约为,如果把定值电阻R 1与电流表、干电池、开关接成一个串联电路,则回路中总电阻约为180Ω,回路中电流约为 /180Ω=,而如果把定值电阻R 2与电流表、干电池、开关接成一个串联电路,,则回路中总电阻约为130Ω,回路中电流约为 /130Ω=,显然,该电流已超过电流表的量程;考虑到实验的可行性,此时用定值电阻R 2与R 1串联即可,故有如下解答：1连图：左图只用R 1接入电路；右图用R 1和R 2串联接入电路;连线如图 2设I 1是外电阻为R 1时的电流,I 2是外电阻为R 1和R 2串联时的电流,则有11A E I R R r =++,212A EI R R R r=+++解之,可解得干电池电动势为：12212I I E R I I =-. 例17某同学在实验室测定一节干电池的电动势和内阻,实验室中有如下器材：A ．待测干电池B ．电流表G0~3mA,内电阻r 1=20ΩC ．电流表A0~0.6A,内电阻r 2=D ．滑动变阻器甲最大阻值10ΩE ．滑动变阻器乙最大阻值100ΩF ．定值电阻R 1=100ΩG ．定值电阻R 2=500ΩH ．定值电阻R 3=Ω 开关、导线;由于没有电压表,为此他设计了如图所示的电路完成了实验要求的测量;①为了方便并能较准确测量,滑动变阻器应选 ,定值电阻应选用 ;填写定值电阻前的序号②若某次测量中电流表G 的示数为I 1,电流表A 的示数为I 2；改变滑动变阻器的位置后,电流表G 的示数为I 1′,电流表A 的示数为I 2′;则可知此电源的内电阻测量值为r = ,电动势测量值为E= ;解析 干电池的电动势和内阻的测量,一般需要电流表和电压表;由于题中没有电压表,故需要将电流表G 改装为电压表,且改装后电压表的量程应该达到,则总电阻为1.55003VmA=Ω,故定值电阻应选用的序号为G 的电阻,而滑动变阻器应选用阻值较小的D ；②在两次测量过程中,通过电源的电流是两只电表的电流之和,则根据全电路欧姆定律有12112()()E I R r I I r =+++,1212()()E I R r I I r '''=+++解之,得()11211212I I r R r I I I I '-=+''+--, ()2112211212I I I I E R r I I I I ''-=+''+--. 例18小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象,用实验得到如下数据I 和U 分别表示小灯泡上的电流和电压： 1在左下框中画出实验电路图. 可用的器材有：电压表、电流表、滑线变阻器变化范围0-10Ω、电源、小灯泡、电键、导线若干. 2在右图中画出小灯泡的U-I 曲线.3某电池的电动势是,内阻是Ω.将本题中的AR 滑G灯泡接在该电池两端,小灯泡的实际功率是多少解析1为了作出小灯泡的U-I 曲线,必须采用分压的方法；而因为小灯泡的电阻比较小,故采用电流表的外接法,实验电路图见下图.2小灯泡的U-I 曲线首先用描点法作出各个点,利用圆滑的曲线连接即可得到下图;3作出Ir E U -=图线,可得小灯泡工作电流为安,工作电压为伏,因此小灯泡实际功率为==UI P 瓦.例19在"测定金属的电阻率"的实验中,用螺旋测微器测量金属丝直径时的刻度位置如图所示,用米尺测量金属丝的长度l =0. 810 m ．金属丝的电阻大约为4Ω,先用伏安法测出金属丝的电阻,然后根据电阻定律计算出该金属材料的电阻率．1从图中读出金属丝的直径为 mm.2在用伏安法测定金属丝的电阻时,除被测电阻丝外,还有如下供选择的实验器材： A ．直流电源：电动势约 V,内阻很小； B.电流表A 1：量程0～0.6 A,内阻Ω;C ．电流表A 2：量程0～3. 0 A,内阻0. 025Ω;D ．电压表V ：量程0～3 V,内阻3 k Ω; E.滑动变阻器R 1：最大阻值10Ω；F.滑动变阻器R 2：最大阻值50Ω;G ．开关、导线等．在可供选择的器材中,应该选用的电流表是 ,应该选用的滑动变阻器是 ;3根据所选的器材,在如图所示的方框中画出实验电路图． 4若根据伏安法测出电阻丝的电阻为R x =4. 1Ω,则这种金属材料的电阻率为 Ω·m.保留二位有效数字 解析1金属丝的直径为0.522mm. 2电路中的最大电流A R EI x75.0==,显然超过了电流表A 1 0.6 A 的量程,但电流表 A 2的量程又太大,故电流表应该选用A 1,由于滑动变阻器R 1最大阻值为10Ω,比被测电阻丝的电阻大,且容易调整,所以采用限流电路即可;由于此时电路的临界电阻Ω>Ω≈=4200V A R R R ,故电流表采用外解法.3实验电路如图所示4利用电阻定律S l R ρ=,则==lRSρ×10-6Ω·m.例20在测定一节干电池的电动势和内电阻的实验中,备有下列器材： A ．待测的干电池电动势约为,内电阻小于Ω B ．电流表G 满偏电流3mA,内阻Rg=10Ω C ．电流表A0～0.6A,内阻ΩD ．滑动变阻器R 10～20Ω,10 A E.滑动变阻器R 20～200Ω,l A F ．定值电阻R 0 990Ω G ．开关和导线若干1某同学发现上述器材中虽然没有电压表,但给出了两个电流表,于是他设计了如图所示中甲的a 、b 两个参考实验电路,其中合理的是 图所示的电路；在该电路中,为了操作方便且能准确地进行测量,滑动变阻器应选 填写器材前的字母代号．2图乙为该同学根据1中选出的合理的实验电路利用测出的数据绘出的I 1—I 2图线I 1为电流表G 的示数,I 2为电流表A 的示数,则由图线可以得被测电池的电动势E= V,内阻r= Ω;解析本题中测定干电池的电动势和内电阻需要用电压表和电流表,由于题中只给了两个电流表,故可以通过改装来实现.因为定值电阻R 0=990Ω,则电流表G 与之串联较好,所以合理的是b 图所示的电路,滑动变阻应选D ；根据全电路欧姆定律容易得到102()g E I R R I r =++,即1200g gr EI I R R R R =-+++由I 1—I 2图线可以看出,图线与纵轴的交点为mA ,即0 1.48gEmA R R =+,故电动势E=；又因为12 1.48 1.250.770.3I k I ∆-===∆,即010000.77g r R R =+,故0.77r =Ω. 例21某电压表的内阻在20～50K Ω之间,现要测量其内阻,实验室提供下列可选用的器材:待测电压表V 量程3V,电流表A 1量程200μA ,电流表A 2量程5mA,电流表A 3量程0.6A,滑动变阻器R 最大阻值1kΩ,电源E 电源电压为4V,开关S. 1所提供的电流表中应选用 填字母代号.2为了尽量减小误差,要求多测几组数据,试在图10-9方框中画出符合要求的实验电路其中电源和开关及连线已画出.解析电压表的示数等于通过电压表的电流与本身内阻的乘积,估算电路中的最大电流为所以应选电流表A 1,与电压表串联在电路中.滑动变阻器的电阻远小于电压表内阻.如果用滑动变阻器连成限流电路,一则它对电路的调控作用很不明显,二则是待测电压表分得的最小电压约为大于电压表的量程,变阻器明显不能组成限流电路,这样变阻器应作为分压器接在电路中,就不会出现上述问题,电路如图10-10所示.总结对于电表的选择,必须先根据已知条件估算电路中的最大电压或电流值,以此确定选用略大于且量程最小的电表;例22用以下器材测量电阻R x 的阻值900-1000Ω： 电源E,有一定内阻,电动势约为； 电压表V 1,量程为,内阻r 1=750Ω； 电压表V 2,量程为5V,内阻r 2=2500Ω； 滑线变阻器R,最大阻值约为100Ω； 单刀单掷开关K,导线若干;1测量中要求电压表的读数不小于其量程的13,试画出测量电阻R x 的一种实验电路原理图原理图中的元件要用题中相应的英文字母标注;2若电压表V 1的读数用U 1表示,电压表V 2的读数用U 2表示,则由已知量和测得量表示R x 的图10-9 E 图10-10公式为R x = ; 2.分析与解：很多考生解析此题,第一思维考虑的就是伏安法,由于本题没有电流表,思维受阻,当然做不正确;只有极少数有“用已知内阻的电压表代替电流表”新观念的考生才能做正确; 答案：1测量电阻R x 的实验电路如图2所示;2电压表V 1的示数U 1,电压表V 2的示数U 2,电压表V 1的内阻r 1,根据串联、并联电路的规律,算出R x 的电阻为R x =2111U U r U ;。
2016年高考浙江卷理综物理试题解析(精编版)全解
2016年浙江省普通高等学校招生统一考试理科综合试题（物理）一、选择题（本大题共17小题。
在每小题给出的四个选项中，只有一项是符合题目要求的。
）14．以下说法正确的是A．在静电场中，沿着电场线方向电势逐渐降低B．外力对物体所做的功越多，对应的功率越大C．电容器电容C与电容器所带电荷量Q成正比D．在超重和失重现象中，地球对物体的实际作用力发生了变化【答案】A【解析】试题分析：在静电场中，沿着电场线的方向电势逐渐降低，选项A正确；根据WPt可知，外力对物体所做的功越多，对应的功率不一定越大，选项B错误；电容器的电容C与电容器所带电荷量Q无关，只与两板的正对面积、两板间距以及两板间的电介质有关，选项C错误；在超重和失重现象中，地球对物体的实际作用力没有发生变化，只是物体的视重发生了变化，选项D错误；故选A。
【学科网考点定位】电势；功率；电容器；超重和失重【名师点睛】此题考查了四个简单的知识点，都是很基础的知识，只要平时学习扎实，有一定的物理功底即可解答。
注意答案C中，电容器电容的决定因素是两极板相对面积、两极板间距离和两极板间的电介质的介电常数，要分清物理量的定义式和决定式。
15．如图所示，两个不带电的导体A和B，用一对绝缘柱支持使它们彼此接触。
把一带正电荷的物体C置于A附近，贴在A、B下部的金属箔都张开，A．此时A带正电，B带负电B．此时A电势低，B电势高C．移去C，贴在A、B下部的金属箔都闭合D．先把A和B分开，然后移去C，贴在A、B下部的金属箔都闭合【答案】C【解析】试题分析：由静电感应可知，A的左端带负电，B的右端带正电，AB的电势相等，选项AB错误；若移去C，则两端的感应电荷消失，贴在A、B下部的金属箔都闭合，选项C正确；先把A和B分开，然后移去C，则A、B带的电荷仍然存在，故贴在A、B下部的金属箔仍张开，选项D错误；故选C。
【学科网考点定位】静电感应【名师点睛】此题是来自课本上的一个学生实验，考查静电感应问题，只要课本上的实验弄清楚，此题是没难度的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第8题电学实验
预测题型1电学基础实验
1．(2015·临沂二模)某同学从家里的废旧收音机上拆下一电学元件，其上标注“2.5 V 1.5 W”的字样，为描绘出该元件的伏安特性曲线，该同学在实验室找到了下列实验器材：
A．电流表(量程是3 A，内阻是0.1 Ω)
B．电流表(量程是0.6 A，内阻是0.5 Ω)
C．电压表(量程是15 V，内阻是25 kΩ)
D．电压表(量程是3 V，内阻是5 kΩ)
E．滑动变阻器(阻值范围0～5 Ω，额定电流为0.6 A)
F．滑动变阻器(阻值范围0～100 Ω，额定电流为0.6 A)
G．直流电源(电动势E＝3 V，内阻不计)
H．开关、导线若干
(1)为了提高实验结果的准确程度，电流表应选______；电压表应选____；滑动变阻器应选____．(以上均填写器材代号)
(2)请将如图1所示的实验电路图补充完整．
图1
(3)该同学根据设计的实验电路进行实验，通过实验得到如下数据(I和U分别表示待测元件的电流和电压)，请在图2坐标纸中描绘出该元件的伏安特性曲线.
图2
2．(2015·江西师大附中、鹰潭一中4月联考)莉莉同学为了测一节干电池的电动势E和内电阻r.
(1)莉莉在用伏安法更精确地测量该干电池的电动势和内电阻，实验电路如图3所示．请你用实线代替导线在图4中连接好实物，要求变阻器的滑动头向右滑动时，其电阻值变大．
图3
图4
(2)由实验测得的7组数据已在图5的U－I图上标出，请你完成图线，由图象可得E＝________ V(保留三位有效数字)，r＝________ Ω(保留两位有效数字)．
图5
3．(1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻R x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在横线上________．
a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔；
b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔；
c．旋转S使其尖端对准欧姆挡×1 k；
d．旋转S使其尖端对准欧姆挡×100；
e．旋转S使其尖端对准交流500 V挡，并拨出两表笔．
根据如图6所示指针位置，此被测电阻的阻值约为________ Ω.
图6
(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是________．
A．测量电阻时如果指针偏转角过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与电路断开
D．测量阻值不同的电阻时都必须重新调零
4．在一次实验技能比赛中，一同学设计了如下电路来测电池的电动势和内阻．
该同学选好器材后，用导线将各器材连接成如图7乙所示实物连线电路(图甲是其电路原理图)，其中R0是保护电阻．
图7
(1)该同学在闭合开关后，发现电压表无示数，电流表有示数，在选用器材时，除了导线外，其他器材经检测都是完好的，则出现故障的原因是______________________(请用接线柱处的字母表达)．
(2)该同学测量时记录了6组数据，并根据这些数据画出了U－I图线如图8所示．
图8
根据图线求出电池的电动势E＝________ V，内阻r＝________ Ω.
(3)若保护电阻R0的阻值未知，该电池的电动势E、内电阻r已经测出，在图乙的电路中只需改动一条线就可测量出R0的阻值．该条线是________，需改接为________．改接好后，调节滑动变阻器，读出电压表的示数为U、电流表示数为I，电池的电动势用E表示，内电阻用r表示，则R0
＝__________.
答案精析
第8题 电学实验 预测题型1 电学基础实验
1．(1)B D E (2)见解析图 (3)见解析图
解析 (1)元件的最大电压不超过2.5 V ，电压表应选D ，最大电流不超过I ＝1.5
2.5 A ＝0.6 A ，电流表
选B ，为方便实验操作，滑动变阻器应选小量程，所以选E.
(2)由表中实验数据可知，电压与电流应从零开始变化，滑动变阻器应采用分压式接法，元件电阻约为R ＝U 2P ＝2.52
1.5 Ω≈4.17 Ω，电压表内阻为5 kΩ，电流表内阻为0.5 Ω，电压表内阻远大于电学
元件电阻，电流表应采用外接法，实验电路图如图所示．
(3)根据表中实验数据在坐标系内描出对应点，然后作出图象如图所示．
2．(1)见解析图 (2)见解析图 1.49 1.1
解析 (1)根据题意滑动变阻器向右滑动时，接入电路中的电阻阻值变大，滑动变阻器应该接左下接线柱，根据电路图进行实物连接．
(2)用直线把坐标系中的各点连接起来，得到U －I 图象．。
