电路元件特性与参数分析
电路元件特性与参数分析
在电路设计和分析中，了解电路元件的特性和参数是非常重要的。
本文将介绍电路元件的常见特性和参数，并探讨它们在电路设计和分
析中的应用。
1. 电阻（Resistor）
电阻是最常见的电路元件之一，它的特性主要由电阻值（单位为欧姆）来描述。
电阻值越大，阻碍电流通过的能力越强。
在电路中，我
们常使用欧姆定律来计算电阻、电流和电压之间的关系：V = I * R。
电阻还有温度系数、功率承载能力等参数。
2. 电容（Capacitor）
电容是储存电荷的元件，它的特性主要由电容值（单位为法拉）来
描述。
电容值越大，储存电荷的能力越强。
在电路中，电容器可以用
来存储能量，并可以影响电路的频率响应。
电容还有额定电压、损耗
因子等参数。
3. 电感（Inductor）
电感是储存磁场能量的元件，它的特性主要由电感值（单位为亨利）来描述。
电感值越大，储存磁场能量的能力越强。
电感器常用于滤波、隔离和变压器等应用中。
它的特性也与直流电阻、铁芯材料等参数有关。
4. 二极管（Diode）
二极管是一种电子器件，它具有单向导电特性。
二极管的主要参数包括正向电压降、反向击穿电压和最大电流等。
在电路中，二极管常用作保护电路、整流电路等。
5. 晶体管（Transistor）
晶体管是一种半导体器件，它可以放大信号和控制电流。
晶体管有两种常见类型：NPN型和PNP型。
晶体管的主要参数包括最大电压、最大电流和放大倍数等。
在电路设计中，晶体管可以用作放大器、开关和振荡器等。
6. 集成电路（Integrated Circuit）
集成电路是一种复杂的电路，其中包含了多个电子元件。
它的特性和参数非常多样化，涵盖了电阻、电容、电感、二极管、晶体管等多个元件的特性参数。
集成电路在电子设备中广泛应用，包括计算机、手机、电视等。
总结：
电路元件的特性和参数对于电路设计和分析至关重要。
了解这些特性和参数可以帮助我们选择适当的元件、计算电路参数、预测电路行为等。
通过深入研究元件的特性与参数，我们可以更好地理解和应用电子电路。
在实际设计和分析中，我们还可以使用电路仿真工具来验证和优化电路性能。
电子元器件的主要参数
电子元器件的规格参数
描述电子元器件的特性参数的数量称为它们的规格参数。规格参数包括标称值、允许偏差值与精度等级、额定值与极限值。
(1)标称值:电子设备的社会需求量是巨大的,电子元器件的种类及年产量则更为繁多巨大。然而,电子元器件在生产过程中,其数值不可避免地具有离散化的特点;并且,实际电路对于元器件数值的要求也是多种多样的。为了便于大批量生产,并让使用者能够在一定范围内选用合适的电子元器件,我们规定出一系列的数值作为产品的标准值,称为标称值。
在制作那些要求长期稳定工作或工作环境温度变化较大的电子产品时,应当尽可能选用温度系数较小的元器件,也可以根据工作条件考虑产品的通风、降温,以至采取相应的恒温措施。
(2)噪声电动势和噪声系数:电子设备的内部噪声主要是由各种电子元器件产生的。我们知道,导体内的自由电子在一定温度下总是处于“无规则”的热运动状态之中,从而在导体内部形成了方向及大小都随时间不断变化的“无规则”的电流,并在导体的等效电阻两端产生了噪声电动势。噪声电动势是随机变化的,在很宽的频率范围内都起作用。由于这种噪声是自由电子的热运动所产生的,通常又把它叫做热噪声。温度升高时,热噪声的影响也会加大。
(2)允许偏差值与精度等级:实际生产出来的元器件,其数值不可能和标称值完全一样,总会有一定的偏差。用百分数表示的实际数值和标称值的相对偏差,反映了元器件数值的精密程度。对于一定标称值的元器件,大量生产出来的实际数值呈现正态分布,为这些实际数值规定了一个可以接受的范围,即为相对偏差;规定了允许的最大范围,叫做数值的允许偏差(简称“允差”)。不同的允许偏差也叫做数值的精度等级(简称“精度”),并为精度等级规定了标准系列,用不同的字母表示。例如,常用电阻器的允许偏差有±5%、±10%、±20%三种,分别用字母J、K、M标记它们的精度等级(以前曾用Ⅰ、Ⅱ、Ⅲ表示)。精密电阻器的允许偏差有±2%、±1%、±0.5%,分别用G、F、D表示

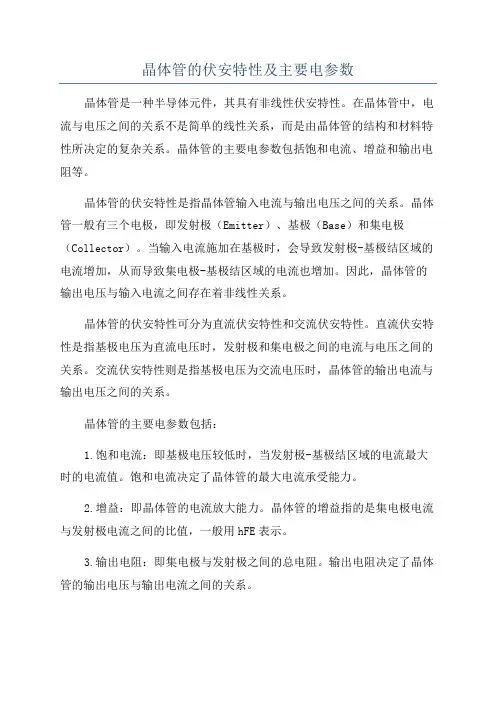

晶体管的伏安特性及主要电参数
晶体管的伏安特性及主要电参数晶体管是一种半导体元件，其具有非线性伏安特性。
在晶体管中，电流与电压之间的关系不是简单的线性关系，而是由晶体管的结构和材料特性所决定的复杂关系。
晶体管的主要电参数包括饱和电流、增益和输出电阻等。
晶体管的伏安特性是指晶体管输入电流与输出电压之间的关系。
晶体管一般有三个电极，即发射极（Emitter）、基极（Base）和集电极（Collector）。
当输入电流施加在基极时，会导致发射极-基极结区域的电流增加，从而导致集电极-基极结区域的电流也增加。
因此，晶体管的输出电压与输入电流之间存在着非线性关系。
晶体管的伏安特性可分为直流伏安特性和交流伏安特性。
直流伏安特性是指基极电压为直流电压时，发射极和集电极之间的电流与电压之间的关系。
交流伏安特性则是指基极电压为交流电压时，晶体管的输出电流与输出电压之间的关系。
晶体管的主要电参数包括：1.饱和电流：即基极电压较低时，当发射极-基极结区域的电流最大时的电流值。
饱和电流决定了晶体管的最大电流承受能力。
2.增益：即晶体管的电流放大能力。
晶体管的增益指的是集电极电流与发射极电流之间的比值，一般用hFE表示。
3.输出电阻：即集电极与发射极之间的总电阻。
输出电阻决定了晶体管的输出电压与输出电流之间的关系。
晶体管的主要电参数对于电路的设计和应用具有重要意义。
例如，在放大电路中，通过选择合适的晶体管，可以实现对输入信号的放大；而在开关电路中，通过控制晶体管的饱和电流，可以实现对开关状态的控制。
总之，晶体管的伏安特性及主要电参数对于理解晶体管的工作原理和应用具有重要意义，它们为电路的设计和分析提供了基础和参考。
电力系统元件的各序参数和等值电路
正序等值电路的构建
根据元件的物理特性和工作原理，通 过测量或计算得到正序电阻、正序电 感和正序电容等参数。
根据得到的参数，构建出元件的正序 等值电路，该电路由电阻、电感和电 容等元件组成，能够反映元件的正序 电气特性。
正序等值电路的应用
01
在电力系统稳定分析中，利用正序等值电路可以分 析系统的暂态和稳态运行特性。
03
电力系统元件的正序等 值电路
正序参数的计算
01
02
03
正序电阻
正序电阻是电力系统元件 在正序电压和电流下的阻 抗，它反映了元件的电导 和电感的综合效应。
正序电感
正序电感是电力系统元件 在正序电压和电流下的感 抗，它反映了元件的电感 和电容的效应。
正序电容
正序电容是电力系统元件 在正序电压和电流下的容 抗，它反映了元件的电感 和电导的效应。
零序电感
对于变压器和电动机等设备，由于磁路的对称性，它们的零序电感 通常远大于正序电感。
零序电容
在电力系统中，由于输电线路的不对称或变压器绕组的偏移，会产 生零序电容。
零序等值电路的构建
零序等值电路的构建需要将系统中所有元件的零序参数进行汇总，并按照 实际电路的连接方式进行等效。
在构建零序等值电路时，需要注意元件之间的相互影响，以及元件对地电 容的影响。
03
计算。
THANKS FOR WATCHING
感谢您的观看
负序电感是电力系统元件在负序磁场下的感抗，与 元件的几何尺寸、材料性质和电流频率有关。
负序电容
负序电容是电力系统元件在负序电压下的容 抗，与元件的几何尺寸、电极间距离和材料 性质有关。
负序等值电路的构建
1
根据元件的负序参数，使用电路理论构建负序等 值电路。
开关电源电路中每个元件的作用及参数计算
开关电源电路中每个元件的作用及计算本次讲解电源以一个13.2W电源为例输入：AC90~264V输出：3.3V/4A原理图变压器是整个电源供应器的重要核心，所以变压器的计算及验证是很重要的。
决定变压器的材质及尺寸:依据变压器计算公式决定一次侧滤波电容：滤波电容的决定，可以决定电容器上的Vin(min)，滤波电容越大，Vin(win)越高，可以做较大瓦数的Power，但相对价格亦较高。
决定变压器线径及线数：当变压器决定后，变压器的Bobbin即可决定，依据Bobbin的槽宽，可决定变压器的线径及线数，亦可计算出线径的电流密度，电流密度一般以6A/mm2为参考，电流密度对变压器的设计而言，只能当做参考值，最终应以温升记录为准。
决定Duty cycle (工作周期)：由以下公式可决定Duty cycle ，Duty cycle的设计一般以50%为基准，Duty cycle若超过50%易导致振荡的发生。
决定Ip值：决定辅助电源的圈数：依据变压器的圈比关系，可决定辅助电源的圈数及电压。
决定MOSFET及二次侧二极管的Stress(应力):依据变压器的圈比关系，可以初步计算出变压器的应力(Stress)是否符合选用零件的规格，计算时以输入电压264V(电容器上为380V)为基准。
其它：若输出电压为5V以下，且必须使用TL431而非TL432时，须考虑多一组绕组提供Photo coupler及TL431使用。
将所得资料代入公式中，如此可得出B(max)，若B(max)值太高或太低则参数必须重新调整。
变压器计算：输出瓦数13.2W(3.3V/4A)，Core = EI-28，可绕面积(槽宽)=10mm，Margin Tape = 2.8mm(每边)，剩余可绕面积=4.4mm.变压器材质及尺寸：由以上假设可知材质为PC-40，尺寸=EI-28，Ae=0.86cm2，可绕面积(槽宽)=10mm，因Margin Tape使用2.8mm，所以剩余可绕面积为4.4mm.假设滤波电容使用47uF/400V，Vin(min)暂定90V。
电力系统各元件的特性参数和等值电路
第二章 电力系统各元件的特性参数和等值电路 主要内容提示：本章主要内容包括：电力系统各主要元件的参数和等值电路，以及电力系统的等值网络。
§2-1电力系统各主要元件的参数和等值电路一、发电机的参数和等值电路一般情况下，发电机厂家提供参数为：N S 、N P 、N ϕcos 、N U 及电抗百分值G X %，由此，便可确定发电机的电抗G X 。
按百分值定义有100100%2⨯=⨯=*NNGG G U S X X X 因此 NNG G S U X X 2100%⋅= （2—1） 求出电抗以后，就可求电势G E •)(G G G G X I j U E •••+=，并绘制等值电路如图2-1所示。
二、电力线路的参数和等值电路电力线路等值电路的参数有电阻、电抗、电导和电纳。
在同一种材料的导线上，其单位长度的参数是相同的，随导线长度的不同，有不同的电阻、电抗、电导和电纳。
⒈电力线路单位长度的参数电力线路每一相导线单位长度参数的计算公式如下。
⑴电阻：()[]201201-+=t r r α（Ω/km ） （2—2） ⑵电抗：0157.0lg1445.01+=rD x m（Ω/km ） （2—3） 采用分裂导线时，使导线周围的电场和磁场分布发生了变化，等效地增大了导线半径，从而减小了导线电抗。
此时，电抗为nr D x eq m 0157.0lg1445.01+=（Ω/km ） 式中m D ——三相导线的几何均距；（a ） G ·（b ）G ·图2-1 发电机的等值电路（a ）电压源形式 （b ）电流源形式eq r ——分裂导线的等效半径；n ——每相导线的分裂根数。
⑶电纳：6110lg 58.7-⨯=rD b m（S/km ） （2—4）采用分裂导线时，将上式中的r 换为eq r 即可。
⑷电导：32110-⨯=UP g g∆（S/km ） （2—5）式中g g ∆——实测的三相线路的泄漏和电晕消耗的总功率， kW/km ； U ——实测时线路的工作电压。
电路分析知识点总结大全
电路分析知识点总结大全一、电路分析的基础知识1. 电路基本元件在电路分析中，最基本的电路元件包括电阻、电容和电感。
这些元件分别用来阻碍电流、储存电荷和储存能量。
此外，还有理想电源、电压源、电流源等理想元件。
2. 电路参数在电路分析中，常用的电路参数包括电压、电流、电阻、电导、电容、电感、功率等。
3. 电路定理在电路分析中，常用的电路定理包括欧姆定律、基尔霍夫定律、戴维南-诺顿定理、叠加原理等。
4. 电路图在电路分析中，常用的电路图包括电路的标准符号、线路图和接线图。
二、直流电路的分析1. 基本电路的分析方法直流电路的分析主要包括基尔霍夫定律、欧姆定律、戴维南-诺顿定理和叠加定理等。
通过这些方法可以求得电流、电压、功率等参数。
2. 串并联电路的分析串联电路的分析主要是利用欧姆定律和基尔霍夫定律，计算总电阻、电流分布和电压分布等；并联电路的分析也是利用欧姆定律和基尔霍夫定律，计算总电阻、电流分布和电压分布等。
3. 戴维南-诺顿定理的应用戴维南-诺顿定理可以将复杂电路转化为简单的等效电路，从而方便计算电路的各项参数。
4. 叠加定理的应用叠加定理通过将电路分解为多个独立的部分，分别计算每个部分对电压、电流的贡献，最后叠加得到最终结果。
三、交流电路的分析1. 交流电路的基本知识交流电路的基本知识包括交流电源、交流电压、交流电流、交流电阻、交流电抗等。
2. 交流电路的复数表示法在交流电路分析中，常使用复数表示法来分析电压、电流和阻抗等参数。
3. 交流电路的频率响应交流电路的频率响应表征了电路对不同频率信号的响应情况，通过频率响应可以分析电路的频率特性。
4. 交流电路的功率分析在交流电路中，功率的计算可以通过功率因数、有功功率和视在功率来分析电路的功率特性。
四、数字电路的分析1. 逻辑门的分析逻辑门是数字电路的基本元件，常见的逻辑门有与门、或门、非门、异或门等，通过逻辑门的组合可以实现各种逻辑运算。
2. 数字电路的布尔代数分析布尔代数是对逻辑门进行分析的基本方法，通过布尔代数可以推导出逻辑门的真值表和逻辑表达式。
电路基础原理电路的稳态与暂态特性分析
电路基础原理电路的稳态与暂态特性分析电路基础原理：电路的稳态与暂态特性分析电路是电子学的基础，是现代科技发展中不可或缺的组成部分。
掌握电路的基础原理对于电子工程师来说至关重要，其中电路的稳态与暂态特性是电路分析的重要内容之一。
本文将从理论和实践的角度介绍电路的稳态与暂态特性分析。
一、电路的稳态特性稳态是指电路在长时间内，电压、电流、功率等基本参数达到稳定的状态。
电路的稳态特性是通过分析电路中的电阻、电容、电感等元件的作用来理解和解释的。
1. 电阻的稳态特性电阻是电路中常见的元件，它能够阻碍电流流过。
在直流电路中，电阻的稳态特性可以通过欧姆定律来描述：当电阻两端有电压差时，通过电阻的电流与电压成正比，即I = V/R，其中I为电流，V为电压，R为电阻值。
2. 电容的稳态特性电容是电路中常见的元件，它能够储存电荷并且随时间的推移释放电荷。
在直流电路中，电容的稳态特性可以通过电容的充电和放电过程来理解。
当电容两端接入电源时，在初始时刻，电容不导电，电压为0。
随着时间的推移，电容会逐渐充电，电流逐渐减小，并最终达到稳态，电压达到电源的电压。
稳态时电容对稳定电流具有阻断作用。
3. 电感的稳态特性电感是电路中常见的元件，它能够储存磁场能量并且随时间的推移释放能量。
在直流电路中，电感的稳态特性可以通过电感的充电和放电过程来理解。
当电感两端接入电源时，在初始时刻，电感通过电感的磁场储存能量，并且阻碍电流的变化。
随着时间的推移，电感的磁场能量会逐渐释放，电流逐渐增加，并最终达到稳态，电感对稳定电流具有阻碍作用。
二、电路的暂态特性暂态是指电路在初始时刻或者在电路发生改变时，不同于稳态的状态。
电路的暂态特性是通过分析电路中的瞬时响应来理解和解释的。
1. 回路分析法当电路发生瞬态响应时，可以通过回路分析法来分析电路中电压和电流的变化。
回路分析法是通过建立回路方程和初始条件，利用基尔霍夫定律和欧姆定律，求解电路中各节点和分支的电压和电流。
电路分析的知识点总结
电路分析的知识点总结电路分析是电气工程中非常重要的一部分，它主要涉及到电路的组成、属性和行为等方面的分析。
在电路分析中，我们需要了解电路中所用的元件、他们的工作原理、电路中的各种参数以及分析电路的方法和技巧等方面的知识。
下面我们来总结一下电路分析的一些重要知识点。
1. 电路的基本组成电路的基本组成主要包括电源、电阻、电感、电容等元件。
电源是提供电流和电压的能源，电阻是电路中阻碍电流流动的元件，电感是存储电能的元件，电容是存储电荷的元件。
这些元件的组合可以构成各种不同类型的电路，如直流电路、交流电路、数字电路等。
2. 电路中的参数在电路中，我们需要了解一些重要的参数，如电流、电压、功率、电阻、电感、电容等等。
这些参数是描述电路性能和特性的重要依据，通过对这些参数的分析可以得到电路的各种工作状态和特性。
3. 电路的基本性质电路有一些基本的性质，如叠加原理、电压-电流关系、功率关系、欧姆定律、基尔霍夫定律等。
这些性质是电路分析的基础，可以帮助我们理解和分析电路的工作原理。
4. 电路的分析方法电路的分析可以采用不同的方法和技巧，如毛斯定理、基尔霍夫定律、綜合法则、节点分析法、追踪法、变压器等效电路等。
这些方法和技巧可以帮助我们分析复杂的电路，从而得到电路的各种工作状态和特性。
5. 电路的应用电路分析的知识可以应用到各种不同的领域，如电力系统、通信系统、控制系统等。
在这些应用领域中，电路分析可以帮助我们设计和优化电路，从而提高系统的性能和可靠性。
总的来说，电路分析是电气工程中非常重要的一部分，它涉及到电路的各个方面，包括组成、属性、参数、方法和应用等。
通过对电路分析的学习和理解，我们可以更好地理解电路的工作原理，设计和优化电路，提高系统的性能和可靠性。
希望以上内容对你有所帮助。
实验电路元件伏安特性研究分析报告
实验08 电路元件伏安特性地研究电学元件是构成电路地基本要素，而其伏安特性又是电学性质中地重中之重，因此对其物理性质地研究是电学中最基本也是最重要地部分之一.通常以电压为横坐标，电流为纵坐标作出元件地电压～电流关系曲线，叫做该元件地伏安特性曲线.如果元件地伏安特性曲线是一条直线，说明通过元件地电流与元件两端地电压成正比，则称该元件为线性元件（例如碳膜电阻、金属膜电阻等）；如果元件地伏安特性曲线不是直线，则称其为非线性元件（例如晶体二极管、三极管）.本实验是通过测试电学元件地伏安特性曲线，初步了解电学元件地结构及原理、熟悉其基本性能和掌握其正确地使用方法.【实验目地】1、学会识别部分常用电学元件地方法.2、掌握线性电阻、非线性电学元件伏安特性地测试法.3、通过测定电学元件上电压与电流地关系，验证部分电路欧姆定律.4、熟悉误差分析地基本方法.【实验仪器】TKVA-1型线性与非线性元件V-A 特性实验仪，包括直流稳压电源（0-12 V ）、元件箱、直流数字电压表、直流数字毫安表和图视仪等.【实验原理】在温度一定地情况下，当一个元件两端加上电压，元件内有电流通过时，电压与电流之比称为该元件地电阻.若元件两端地电压与通过它地电流不成正比例，则伏安特性曲线不再是直线，而是一条曲线，这类元件称为非线性元件.一般金属导体电阻是线性电阻，它与外加电压地大小和方向无关，其伏安特性曲线是一条直线.电阻是导体材料地重要特性，在电学实验中经常要对电阻进行测量.测量电阻地方法有多种，伏安法是常用地基本方法之一.所谓伏安法，就是运用欧姆定律，测出电阻两端地电压V 和其上通过地电流I ，根据 IV R （8-1） 即可求得阻值R.也可运用作图法，作出伏安特性曲线，从曲线上求得电阻地阻值.对有些电阻，其伏安特性曲线为直线，称为线性电阻，如常用地碳膜电阻、线绕电阻、金属膜电阻等.另外，有些元件，伏安特性曲线为曲线，称为非线性电阻元件，如灯泡、晶体二极管、稳压管、热敏电阻等.非线性电阻元件地阻值是不确定地，只有通过作图法才能反映它地特性.用伏安法测电阻，原理简单，测量方便，但由于电表内阻接入地影响，给测量带来一定系统误差.在电流表内接法中，如图8-1所示.由于电压表测出地电压值V 包括了电流表两端地电压，因此，测量值要大于被测电阻地实际值.由⎪⎪⎭⎫ ⎝⎛+=+=+==x mA x mA x x mA x x R R R R R I V V I V R 1 （8-2） 可见，由于电流表内阻不可忽略，故给测量带来一定地误差.在电流表外接法中，如图8-2所示.由于电流表测出地电流I 包括了流过电压表地电流，因此，测量值要小于被测电阻地实际值.由⎪⎪⎭⎫ ⎝⎛+=+=+==V x x V x V x x x R R R R R I I V I V R 1111 （8-3）可见，由于电压表内阻不是无穷大，故给测量带来一定地误差.上述两种连接电路地方法，都给测量带来一定地系统误差，即测量方法误差.为此，必须对测量结果进行修正.其修正值为图8-2 电流表外接图8-1 电流表内接R R R x x -=∆ （8-4）其中R 为测量值，x R 为实际值.为了减小上述误差，必须根据待测阻值地大小和电表内阻地不同，正确选择测量电路.当mA x R R >>且V x R R <时，选择电流表内接法.V x R R <<且mA x R R >时，选择电流表外接法.mA x R R >>，V x R R <<时，两种接法均可.经过以上选择，可以减小由于电表接入带来地系统误差，但电表本身地仪器误差仍然存在，它取决于电表地准确度等级和量程，其相对误差为xx x x I I V V R R ∆+∆=∆ （8-5） 式中I ∆和V ∆为电流表和电压表允许地最大示值误差.【实验内容】一、必做部分：TKV A-1型线性与非线性元件V-A 特性实验仪面板如图8-3所示：图8-3本实验仪器主要有直流稳压电源（0-12V ）、元件箱、直流数字电压表、直流数字毫安表和图示仪组成.元件箱中有线性电阻、光敏电阻、不同地二极管和小灯泡等八个元器件，实验时根据要求选择若干进行.直流电流表分0.2、2、20和200mA 四档，直流电压表分0-2V 和0-20V 两档（有开关选择）.1．测量线性电阻器地伏安特性（1）电流表内接法根据图8-1连接好电路.电阻x R 为100K ，每改变一次电压V 值，读出相应地电流I 值，填入表8-1中，作出伏安特性曲线，并从曲线上求得电阻值.（2）电流表外接法根据图8-2连接好电路，重复实验步骤（1），数据表格自拟.（3）根据电表内阻地大小，分析上述两种测量方法中，哪种电路地系统误差较小.2．测量稳压二极管地伏安特性（1）稳压管地稳压特性稳压管实质上就是一个面结型硅二极管，它具有陡峭地反向击穿特性，工作在反向击穿状态.在制造稳压管地工艺上，使它具有低压击穿特性.稳压管电路中，串入限流电阻，使稳压管击穿后电流不超过允许地数值，因此击穿状态可以长期持续，并能很好地重复工作而不致损坏.稳压管地特性曲线如图8-4所示，它地正向特性和一般硅二极管一样，但反向击穿特性较陡.由图可见，当反向电压增加到击穿电压以后，稳压管进入击穿状态在曲线地AB 段，虽然反向电流在很大地范围内变化，但它两端地电压x V 变化很小，即x V 基本恒定.利用稳压管地这一特性，可以达到稳压地目地.图8-4稳压管特性曲线（2）稳压管地参数1）稳定电压x V .即稳压管在反向击穿后其两端地实际工作电压.这一参数随工作电流和温度地不同略有改变，并且分散性较大，例如2CW14型地x V =6~7.5V.但对每一个管子而言，对应于某一工作电流，稳定电压有相应地确定值.2）稳定电流x I .即稳压管地电压等于稳定电压时地工作电流.3）动态电阻x r .是稳压管电压变化和相应地电流变化之比，即x x x I V r ∆∆=/，显然，x V 越小，稳压效果越好，动态电阻地数值随工作电流地增加而减小.但当工作电流s I >5~10mA 以后，x r 减小地不显著，而当x I <1mA 时，x r 明显增加，阻值较大.4）最大稳定电流max x I 和最小稳定电流min x I .max x I 是指稳压管地最大工作电流，超过此值，即超过了管子地允许耗散功率；min x I 是指稳压管地最小工作电流，低于此值，x V 不再稳定，常取min x I =1~2mA.（3）稳压管伏安特性测定地实验电路实验电路如图8-5所示.E 为0~12V 可调直流稳压电源，R 为限流电阻器.（4）测量稳压管地正向特性1）按图8-5连接电路，R 阻值调到最大，可调稳压电源地输出为零.2）增大输出电压，使电压表地读数逐渐增大，观察加在稳压管上电压随电流变化地现象，通过观察确定测量范围，即电压与电流地调节范围.3）测定稳压管地正向特性曲线，不应等间隔地取点，即电压地测量值不应等间隔地取，而是在电流变化缓慢区间，电压间隔取地疏一些，在电流变化迅速区间，电压间隔取得密一些.如测试地2CW14型稳压管，电压在0V~0.7V 区间取3~5个点即可.（5）测量稳压管地反向特性1）将稳压管反接；2）定性观察被测稳压管地反向特性，通过观察确定测量反向特性时电压地调节范围（即该型号稳压管地最大工作电流max x I 所对应地电压值）.3）测量反向特性，同样在电流变化迅速区域，电压间隔应取得密一些.二、选做部分：测量小灯炮地伏安特性给定一只8V/0.1A 小灯炮，已知UH=12伏，IH=100mA ，起始电流为20mA ，毫安表内阻为1Ω，电压表内阻为1M Ω.要求：1）自行设计测量伏安特性地线路；2）测量小灯泡地伏安特性；3）绘制小灯泡地伏安特性曲线；4）判定小灯炮是线性元件还是非线性元件. 【注意事项】1．使用电源时要防止短路，接通和断开电路前应使输出为零，先粗调然后再慢慢微调.2．测稳压二极管（IN4728）正向特性时，稳压电源输出应由小至大逐渐增加，应时刻注意电流表读数不超过30mA ，稳压源输出端切勿碰线短路.3．测量稳压管伏安特性时，电路中电流值不应超过其最大稳定电流max x I .图8-5 稳压管地正向特性测量图4．进行不同实验时，应先估算电压和电流值，合理选择仪表地量程，勿使仪表超量程，仪表地极性亦不可接错.5．如果要测定2AP9检波二极管地伏安特性，正向特性地电压值可取0,0.10,0.13,0.15,0.17,0.19,0.21,0.24,0.30(V)，反向特性地电压值取0,2,4,6,8,10(V).【思考题】1、 线性电阻与非线性电阻地概念是什么？电阻器和二极管地伏安特性有何区别？2、 设某器件伏安特性曲线地函数式为()I f V ，试问在逐点绘制曲线时，其坐标变量应如何放置？3、 稳压二极管与普通二极管有何区别？其用途如何？版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.TIrRG 。
电路元件伏安特性的测绘 实验报告
电路元件伏安特性的测绘实验报告实验背景在电路原理及应用实验中，测绘电路元件的伏安特性是必不可少的实验内容。
电路元件的伏安特性描述了元件的电流与电压之间的关系，是分析电路性能和优化电路设计的重要手段。
本实验旨在通过测绘电路元件的伏安特性曲线，了解元件的工作性质和特点，并对电路的性能进行评估和分析。
实验目的1. 掌握测量电阻元件的伏安特性曲线方法；2. 掌握测量二极管元件的伏安特性曲线方法；3. 分析测绘得到的伏安特性曲线，理解元件的工作特性和性能。
实验设备与元件1. 直流稳压电源：用于为电路提供稳定的直流电压；2. 电压表：用于测量电路中的电压；3. 电流表：用于测量电路中的电流；4. 变阻器：用于调节电阻值；5. 电阻元件：包括不同阻值的电阻，用于测绘电阻元件的伏安特性曲线；6. 二极管元件：用于测绘二极管元件的伏安特性曲线。
实验步骤与测量方法1. 电阻元件伏安特性测绘：a. 将直流稳压电源的正极连接到电阻元件的一端，负极连接到电路的公共接地点；b. 在电路中并联一个适当阻值的电压表，接在电阻元件的两端，测量电阻元件的电压；c. 在电路中串联一个适当量级的电流表，将其接入电阻元件与直流稳压电源之间，测量电路中的电流；d. 调节直流稳压电源的输出电压，记录不同电压下测得的电流与电压值；e. 重复上述步骤，改变电阻元件的阻值，重复测量。
2. 二极管元件伏安特性测绘：a. 将直流稳压电源的正极连接到二极管的正极，负极连接到二极管的负极；b. 在电路中并联一个适当阻值的电压表，接在二极管的两端，测量二极管的电压；c. 在电路中串联一个适当量级的电流表，将其接入二极管与直流稳压电源之间，测量电路中的电流；d. 调节直流稳压电源的输出电压，记录不同电压下测得的电流与电压值；e. 重复上述步骤。
实验数据记录与结果分析1. 电阻元件伏安特性测绘：将测量得到的电流与电压值整理成表格，并绘制电阻元件的伏安特性曲线图。
