三相桥式可控整流电路的设计
三相桥式全控整流电路设计课程设计
三相桥式全控整流电路设计课程设计
三相桥式全控整流电路设计课程设计主要包含以下几个步骤：
1.设计目标：明确设计的目标，如实现直流电压的可控输出、减
小谐波含量、提高系统的功率因数等。
2.电路拓扑：选择三相桥式全控整流电路作为拓扑结构。
3.器件选型：根据设计要求，选择适当的晶闸管、二极管等器
件，并确定其型号和规格。
4.参数计算：根据设计目标，计算电路的输入输出电压、电流、
功率等参数，以及晶闸管的控制角和触发脉冲等参数。
5.仿真分析：利用仿真软件对设计电路进行仿真分析，验证设计
的可行性和正确性。
6.电路板设计：根据仿真分析结果，进行电路板的设计，包括布
局、布线、元件封装等。
7.调试与测试：完成电路板制作后，进行调试和测试，确保电路
正常工作并达到设计目标。
8.总结与优化：总结设计过程中的经验和教训，优化电路设计，
提高系统的性能和可靠性。
在具体的设计过程中，可以根据实际情况进行调整和修改。
同时，需要注意安全问题，确保电路设计和使用过程中的安全可靠。
三相桥式整流电路设计

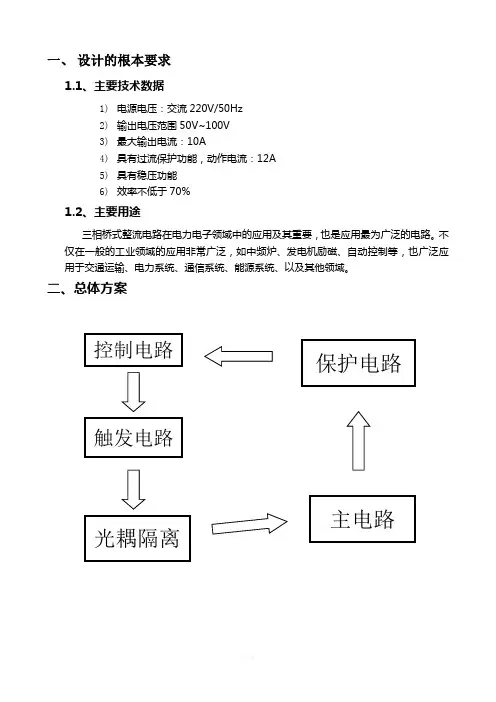

一、设计的根本要求1.1、主要技术数据1)电源电压：交流220V/50Hz2)输出电压范围50V~100V3)最大输出电流：10A4)具有过流保护功能，动作电流：12A5)具有稳压功能6)效率不低于70%1.2、主要用途三相桥式整流电路在电力电子领域中的应用及其重要，也是应用最为广泛的电路。
不仅在一般的工业领域的应用非常广泛，如中频炉、发电机励磁、自动控制等，也广泛应用于交通运输、电力系统、通信系统、能源系统、以及其他领域。
二、总体方案三、电路原理说明3.1、主电路原理说明、工作原理三相全控桥式整流电路是由一组共阴极接法的三相半波可控整流电路和一组共阳极接法的三相半波可控整流电路串起来组成的，如上图所示。
为了便于表达晶闸管的导通顺序，把共阴极组的晶闸管依次编号为VT1、VT3、VT5，而把共阳极组的晶闸管依次编号为VT4、VT6、VT2。
假设六个晶闸管换成六个整流二极管，那么电路为不可控电路。
相当于晶闸管触发角α=0°时的情况。
三相电压正、负半周各有三个自然换相点，六个自然换相点依次相差60°。
对于共阴极组，阳极电位最高的器件导通；对于共阳极组，阴极电位最低的器件导通。
六个自然换相点把一个周期分成以下六段：1)ωt1＜ωt≤ωt2时，共阴极组VT1导通，共阳极组VT6导通，ud=uab。
2)ωt2＜ωt≤ωt3时，共阴极组VT1导通，共阳极组VT2导通，ud=uac。
3)ωt3＜ωt≤ωt4时，共阴极组VT3导通，共阳极组VT2导通，ud=ubc。
4)ωt4＜ωt≤ωt5时，共阴极组VT3导通，共阳极组VT4导通，ud=uba。
5)ωt5＜ωt≤ωt6时，共阴极组VT5导通，共阳极组VT4导通，ud=uca。
6)ωt6＜ωt≤ωt1时，共阴极组VT5导通，共阳极组VT6导通，ud=ucb。
通过以上分析，可知三相全控桥式整流电路有以下几个根本特点：1)任何时刻必须有两个晶闸管同时导通，一个为共阴极组，一个为共阳极组，以便形成通路2)晶闸管在组内换相，同组内晶闸管的触发脉冲互差120°，由于共阴极组与共阳极组的自然换相点互差60°，所以每隔60°有一个元件换相。
三相桥式整流电路设计
一、设计的基本要求1.1、主要技术数据1)电源电压：交流220V/50Hz2)输出电压范围50V~100V3)最大输出电流：10A4)具有过流保护功能，动作电流：12A5)具有稳压功能6)效率不低于70%1.2、主要用途三相桥式整流电路在电力电子领域中的应用及其重要，也是应用最为广泛的电路。
不仅在一般的工业领域的应用非常广泛，如中频炉、发电机励磁、自动控制等，也广泛应用于交通运输、电力系统、通信系统、能源系统、以及其他领域。
二、总体方案三、电路原理说明3.1、主电路原理说明3.1.1、工作原理三相全控桥式整流电路是由一组共阴极接法的三相半波可控整流电路和一组共阳极接法的三相半波可控整流电路串起来组成的，如上图所示。
为了便于表达晶闸管的导通顺序，把共阴极组的晶闸管依次编号为VT1、VT3、VT5，而把共阳极组的晶闸管依次编号为VT4、VT6、VT2。
假设六个晶闸管换成六个整流二极管，则电路为不可控电路。
相当于晶闸管触发角α=0°时的情况。
三相电压正、负半周各有三个自然换相点，六个自然换相点依次相差60°。
对于共阴极组，阳极电位最高的器件导通；对于共阳极组，阴极电位最低的器件导通。
六个自然换相点把一个周期分成以下六段：1)ωt1＜ωt≤ωt2时，共阴极组VT1导通，共阳极组VT6导通，ud=uab。
2)ωt2＜ωt≤ωt3时，共阴极组VT1导通，共阳极组VT2导通，ud=uac。
3)ωt3＜ωt≤ωt4时，共阴极组VT3导通，共阳极组VT2导通，ud=ubc。
4)ωt4＜ωt≤ωt5时，共阴极组VT3导通，共阳极组VT4导通，ud=uba。
5)ωt5＜ωt≤ωt6时，共阴极组VT5导通，共阳极组VT4导通，ud=uca。
6)ωt6＜ωt≤ωt1时，共阴极组VT5导通，共阳极组VT6导通，ud=ucb。
通过以上分析，可知三相全控桥式整流电路有以下几个基本特点：1)任何时刻必须有两个晶闸管同时导通，一个为共阴极组，一个为共阳极组，以便形成通路2)晶闸管在组内换相，同组内晶闸管的触发脉冲互差120°，由于共阴极组与共阳极组的自然换相点互差60°，所以每隔60°有一个元件换相。
三相桥式可控整流电路设计
三相桥式可控整流电路设计首先介绍一下三相变压器，它是将三相交流电压变换为电压合适的电流输出给桥式整流电路的关键部件。
变压器有三个独立的绕组，每个绕组都与一相输入电源相连。
其中一个绕组是主绕组，另外两个是副绕组。
主绕组将输入的三相交流电压变换为所需的输出电压，副绕组负责提供辅助励磁电流。
变压器的设计需要考虑变比和功率转换的效率。
接下来是桥式整流电路的设计。
桥式整流电路由四个可控硅管（SCR）或可控二极管（IGBT）组成。
这些器件可通过控制电压和电流的方式来控制整流电路的输出。
当控制电压施加在器件的门极上时，硅管或二极管会导通，输出电流的方向就会改变。
整流电流的有效值和平均值可以通过改变控制电压的相位和波形来调节。
电压和电流波形需要满足一定的稳定性和抗干扰能力。
最后是滤波电路的设计。
滤波电路用于滤除整流电路输出的脉动电压和脉动电流。
它通常由电容和电感组成。
电容可以存储电荷并提供平滑的输出电压，而电感则可以阻止高频噪声的传播。
滤波电路的设计需要根据实际的负载需求选择适当的电容和电感数值。
在进行三相桥式可控整流电路设计时，需要考虑以下几个方面：1.负载要求：根据实际负载的性质确定所需的输出电压和电流，从而确定变压器的变比和桥式整流电路的参数。
2.控制方式：选择合适的控制方式来满足负载对输出电流和电压的需求。
常见的控制方式有脉宽调制（PWM）控制和电压调制（VM）控制，可以根据实际需要选择合适的方式。
3.效率和稳定性：设计时需要考虑整体电路的效率和稳定性，选择合适的器件和电路拓扑结构来降低损耗和提高输出稳定性。
4.保护措施：在设计过程中需要考虑一些保护措施，如过电流保护、过温保护和短路保护等，以确保电路的安全运行。
最后，设计好的三相桥式可控整流电路需要进行实际的电路实验验证和调试，以确保其正常工作和稳定性。
设计人员还需根据实际需要对电路进行优化和改进，以满足不同的应用需求。
实验三 三相桥式全控整流电路实验
实验三三相桥式全控整流电路实验一、实验目的(1)加深理解三相桥式全控整流的工作原理。
(2)了解KC系列集成触发器的调整方法和各点的波形。
二、实验所需挂件及附件三、实验线路及原理实验线路如图3-13及图3-14所示。
主电路由三相全控整流电路及作为逆变直流电源的三相不控整流电路组成，触发电路为DJKO2-1中的集成触发电路，由KCO4、KC4l、KC42等集成芯片组成，可输出经高频调制后的双窄脉冲链。
集成触发电路的原理可参考1-3节中的有关内容，三相桥式整流及逆变电路的工作原理可参见电力电子技术教材的有关内容。
图3-13 三相桥式全控整流电路实验原理图四、实验内容三相桥式全控整流电路。
五、预习要求(1)阅读电力电子技术教材中有关三相桥式全控整流电路的有关内容。
(2))学习本教材中有关集成触发电路的内容，掌握该触发电路的工作原理。
六、思考题(1)如何解决主电路和触发电路的同步问题?在本实验中主电路三相电源的相序可任意设定吗?答：①采用宽脉冲触发或双脉冲触发发式。
在本实验中使脉冲宽度大于1/6个周期。
②在除法某个晶闸管的同时，前一个晶闸管补发脉冲，即用两个窄脉冲替代宽脉冲。
(2)在本实验的整流时，对α角有什么要求?为什么?答：在本实验的整流时，移相角度α角度为0-90度，这是因为移相角度α超过90度就会进入逆变状态。
七、实验方法(1)三相桥式全控整流电路按图3-13接线，将DJK06上的 “给定”输出调到零(逆时针旋到底)，使电阻器放在最大阻值处，按下“启动”按钮，调节给定电位器，增加移相电压，使α角在30°～150°范围内调节，用示波器观察并记录α=30°、60°及90°时的整流电压U d 和晶闸管两端电压U vt 的波形，并记录相应的U d 数值于下表中。
计算公式:U d =2.34U 2cosα (0～60O) U d =2.34U 2[1+cos(a+3)] (60o ～120o) 描绘α=300、600时Ud 、Uvt 的波形。
三相桥式可控整流电路的设计
三相桥式可控整流电路的设计一、电路原理在正半周期中，三相桥的A相导通，B相和C相不导通。
这样，电源的A相电压将通过可控硅管导通，流入负载。
此时A相到负载的通路完全打开，电流通过A相和负载之间的电感、电源的电感来流入负载，这个过程称为前向传导。
在负载的电感、负载和电源的电感之间，会形成一个短路通路，所以也称为短路传导。
在反半周期中，三相桥的A相和B相不导通，只有C相导通。
此时电源的C相电压将通过可控硅管导通，流入负载。
同样，C相到负载的通路完全打开，电流通过C相和负载之间的电感、电源的电感来流入负载，这也是前向传导。
在负载的电感、负载和电源的电感之间，也会形成一个短路通路，所以也称为短路传导。
通过控制三相全控桥中每个可控硅管的导通角度，可以实现整流电路的控制。
当可控硅管导通角度变化时，前向传导的时间会发生变化，从而控制输出电压的大小。
二、主要参数1.输入电压：三相交流电的电压，通常为220V、380V等。
2.输出电压：可控整流电路的输出电压，通常为直流电压。
3.额定电流：整流电路能够输出的最大电流。
4.可控角度：可控硅管的导通角度，通常通过控制电压触发器来实现。
5.效率：整流电路的能量转换效率。
三、设计方法设计三相桥式可控整流电路时，需要考虑以下几个方面：1.选用合适的可控硅管：可控硅管的电流和电压要能够满足实际应用的需求，同时还需考虑导通角度的控制精度和效率。
2.制定电压触发器控制策略：通过控制电压触发器的触发时刻，可以实现可控硅管的导通角度控制。
3.安装散热装置：可控硅管在工作时会产生大量的热量，需要通过合适的散热装置来进行散热，以保证整流电路的稳定性和可靠性。
4.电路保护措施：整流电路需要考虑电流、电压、温度等方面的保护措施，以防止电路故障或过载。
四、应用案例在电力调节方面，三相桥式可控整流电路可以通过调整可控硅管的导通角度，来控制交流电网向直流系统的输入功率和输出功率。
在电能调节方面，可控整流电路可以实现电能的负荷调节、电能的负荷分析和电能的远程调控。
三相桥式全控整流电路设计
1 主电路的设计与原理说明1.1 主电路图图1-1中阴极连接在一起的3个晶闸管（VT1、VT3、 VT5）为共阴极组；阳极连接在一起的3个晶闸管（VT4、VT6、VT2）为共阳极组。
晶闸管按从1至6的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与a 、b 、c 三相电源相接的3个晶闸管分别为VT1、VT3、VT5， 共阳极组中与a 、b 、c 三相电源相接的3个晶闸管分别为VT4、VT6、VT2。
从后面的分析可知，按此编号，晶闸管的导通顺序为 VT1－VT2－VT3－VT4－VT5－VT6。
此主电路要求带反电动势负载，此反电动势E=60V ，电阻R=10Ω，电感L 无穷大使负载电 流连续。
其原理如图1所示。
图1-1 三相桥式全控整理电路原理图1.2 主电路原理为说明此原理，假设将电路中的晶闸管换作二极管，这种情况就也就相当于晶闸管触发角α=0o 时的情况。
此时，对于共阴极组的三个晶闸管，阳极所接交流电压值最高的一个导通。
而对于共阳极组的三个晶闸管，则是阴极所接交流电压值最低（或者说负得最多）的一个导通。
这样，任意时刻共阳极组和共阴极组中各有1个晶闸管处于导通状态，施加于负载上的电压为某一线电压。
α=0o 时，各晶闸管均在自然换相点处换相。
由图中变压器二绕组相电压与线电压波形的对应关系看出，各自然换相点既是相电压的交点，同时也是线电压的交点。
在分析d u 的波形时，既可从相电压波形分析，也可以从线电压波形分析。
从相电压波形看，以变压器二次侧的中点n 为参考点，共阴极组晶闸管导通时，整流输出电压 1d u 为相电压在正半周的包络线；共阳极组导通时，整流输出电压2d u 为相电压在负半周的包络线，总的整流输出电压d u =1d u -2d u 是两条包络线间的差值，将其对应到线电压波形上，即为线电压在正半周的包络线。
从线电压波形看，由于共阴极组中处于通态的晶闸管对应的最大的相电压，而共阳极组中处于通态的晶闸管对应的是最小的相电压，输出整流电压 d u 为这两个相电压相减，是线电压中最大的一个，因此输出整流电压d u 波形为线电压在正半周的包络线。
三相桥式全控整流电路课程设计报告
三相桥式全控整流电路课程设计报告目录一、课程概述 (2)1. 课程背景与目的 (2)2. 课程设计任务及要求 (4)二、三相桥式全控整流电路基本原理 (4)1. 三相桥式整流电路结构 (6)1.1 电路组成及工作原理 (7)1.2 电路特点分析 (8)2. 三相桥式全控整流电路工作原理 (9)2.1 触发脉冲的控制 (10)2.2 整流过程的分析 (12)三、电路设计 (14)1. 电路主要参数计算 (15)1.1 输入参数设定 (17)1.2 输出参数计算 (18)1.3 散热设计考虑 (19)2. 电路元器件选择与配置 (20)2.1 整流器件的选择依据 (22)2.2 滤波电容的选择方法 (23)2.3 其他元器件的选择及布局设计 (24)四、仿真分析与实验验证 (26)1. 仿真分析 (27)1.1 仿真模型建立 (28)1.2 仿真结果分析 (29)2. 实验验证过程介绍及结果分析 (30)一、课程概述本课程设计旨在帮助学生深入理解和掌握三相桥式全控整流电路的基本原理、结构特点和工作过程，培养学生分析问题和解决问题的能力。
通过对三相桥式全控整流电路的设计与实现，使学生在理论知识与实际操作相结合的基础上，提高自己的专业素养和实践能力。
课程背景介绍：简要介绍三相桥式全控整流电路的发展历程、应用领域及其在现代电力系统中的重要性。
课程目标设定：明确本课程设计的目标，包括理论知识的学习和实际应用能力的培养。
课程内容安排：详细阐述本课程设计的主要内容，包括三相桥式全控整流电路的基本原理、结构特点、工作原理及参数计算等。
课程实验与测试：通过实验和测试，验证所学理论知识的正确性，培养学生的实际操作能力和团队协作精神。
课程总结与反思：对本课程设计的过程进行总结，分析存在的问题和不足，并提出改进措施，为今后的学习和工作打下坚实的基础。
1. 课程背景与目的随着现代电力电子技术的飞速发展，整流电路在各个领域的应用越来越广泛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相桥式可控整流电路的设计
三相桥式可控整流电路技术是驱动半导体电源（VSD）的基础，由全桥整流器和可控整流元件（发光二极管、晶体管或MOSFET）组成，并在控制器中加以分析和控制。
三相桥式可控整流电路（VR）通常由六个部件组成，包括可控整流元件，正向模式整流Mosfet，静止状态模式整流Mosfet，欠压限幅器，外部控制电源，外部回路控制管脚和开关控制管脚。
通常，三相桥式可控整流电路的正向模式（正向极性模式）是非常重要的，因为它们能够用于换档控制，从而使VSD控制更加灵活。
此外，这种可控整流电路也可以被设计用来实现电网力量调整、线γ调整、电网均衡调整、电压瞬间补偿和运行比负荷调整等功能。
三相桥式可控整流电路的实现要求用户深入了解VSD技术原理，此外，桥式可控整流器设计也需要考虑到一系列的性能，包括切换时间、效率、功率行业等问题。
在设计过程中，用户可以选择合适的硬件，包括Mosfet、IGBT或发光二极管。
此外，用户可以采用不同的架构来对带负载的VR进行控制，比如中断式控制、半桥式控制、联网控制及脉冲宽度调制控制等，并在实践中加以考察和解决。
最后，为了提高电流控制精度和补偿能力，在VR设计时要考虑滤波网络、滞后控制和脉冲宽度调制等策略，并通过调整可控整流元件的开关极性以改善负载特性。
有了不同的VR架构和控制策略，用户可以设计出灵活高效的三相桥式可控整流电路，从而满足各类应用的需求，同时提高可控整流元件的可靠性和使用寿命。
