电线电缆的基本测试方法

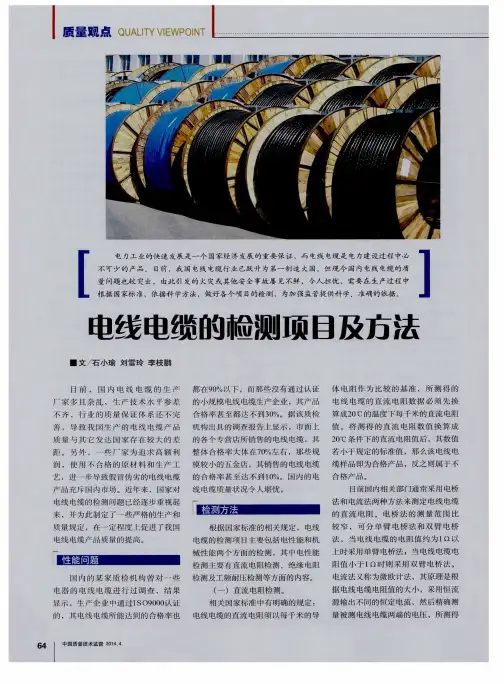

电线电缆的检测项目及方法
（ 五 ）其 它 检 测 项 目及 检 测 方 量 意 识 、品牌 意 识 ，使 企 业 由价 格 除上 述 主 要 的 检 测 项 目外 ，还 对 不 合 格 产 品 在 处 罚 的 同 时提 出 整
缆 ，测量 其绝 缘 电阻值 时 ，须先 将所 有 绝 缘 厚 度 的 检 测 、 尺 寸 和 标 志 的 改 方 案 ， 使 产 品 质 量 稳 步 提 高 ，直
要案 ，形成 声势 浩大 的宣传 舆论 和社
会监督 氛 围。
（ 二 ）绝缘 电阻检 测 。 电 线 电 缆 的 绝 缘 电 阻测 量 值 必
（ 二 ）打 击 假 冒伪 劣 ，规 范 生
须 换 算 成 每 千 米 的绝 缘 电 阻值 ，与 化 前后 的抗拉 力大 小 。相关 国家标 准 产经 营 。打 击假 冒伪劣 产 品是 目前 提 直 流 电阻所不 同的是 ，绝缘 电阻值 与 规 定 ：使用 强制通 风老 化箱 制取老 化 高 电线 电缆 质量 的有效 途径 ，打假 要 电线 电缆的 长度成 反 比 ；低压 电线 电 后 的 电线 电缆试样 ，检 测时取 样应 尽 从 三个 方面人 手 ，一是 抓源 头 ，打击 缆 的绝 缘 电阻 检 测 时 的测 量 电压 有 可 能靠 近未老 化 的部分 。机械 性 能的 生 产假 冒伪 劣产 品的企 业 ；二 是打 击
１ ０ ０ Ｖ、 ２ ５ ０ Ｖ、５ ０ ０ Ｖ和 １ ０ ０ ０ Ｖ四 种 ，
检 测一般 直接 采用 电子 拉力测 量仪 器 销 售 假 冒伪 劣 电线 电 缆 的 经 销 商 ，
其 中１ ０ ０ Ｖ和５ ０ ０ Ｖ的检 测 电压 在 质检 进 行测 定 。先 用测厚 仪精 确测 定所 测 从 严 从 重 处 理 ；三 是 对 使 用 假 冒伪 劣

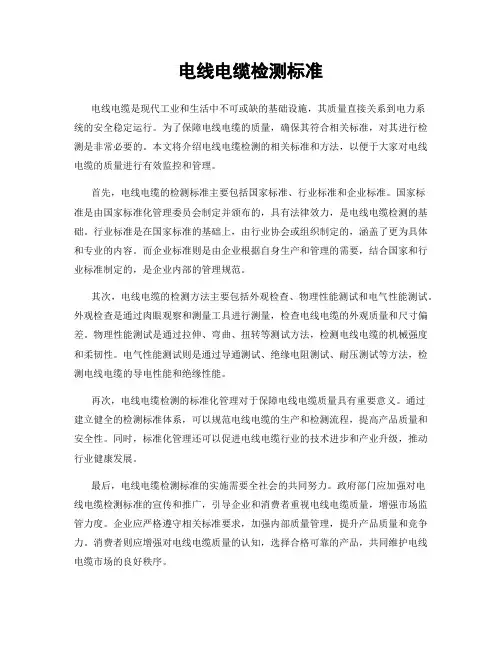

电线电缆检测标准
电线电缆检测标准电线电缆是现代工业和生活中不可或缺的基础设施，其质量直接关系到电力系统的安全稳定运行。
为了保障电线电缆的质量，确保其符合相关标准，对其进行检测是非常必要的。
本文将介绍电线电缆检测的相关标准和方法，以便于大家对电线电缆的质量进行有效监控和管理。
首先，电线电缆的检测标准主要包括国家标准、行业标准和企业标准。
国家标准是由国家标准化管理委员会制定并颁布的，具有法律效力，是电线电缆检测的基础。
行业标准是在国家标准的基础上，由行业协会或组织制定的，涵盖了更为具体和专业的内容。
而企业标准则是由企业根据自身生产和管理的需要，结合国家和行业标准制定的，是企业内部的管理规范。
其次，电线电缆的检测方法主要包括外观检查、物理性能测试和电气性能测试。
外观检查是通过肉眼观察和测量工具进行测量，检查电线电缆的外观质量和尺寸偏差。
物理性能测试是通过拉伸、弯曲、扭转等测试方法，检测电线电缆的机械强度和柔韧性。
电气性能测试则是通过导通测试、绝缘电阻测试、耐压测试等方法，检测电线电缆的导电性能和绝缘性能。
再次，电线电缆检测的标准化管理对于保障电线电缆质量具有重要意义。
通过建立健全的检测标准体系，可以规范电线电缆的生产和检测流程，提高产品质量和安全性。
同时，标准化管理还可以促进电线电缆行业的技术进步和产业升级，推动行业健康发展。
最后，电线电缆检测标准的实施需要全社会的共同努力。
政府部门应加强对电线电缆检测标准的宣传和推广，引导企业和消费者重视电线电缆质量，增强市场监管力度。
企业应严格遵守相关标准要求，加强内部质量管理，提升产品质量和竞争力。
消费者则应增强对电线电缆质量的认知，选择合格可靠的产品，共同维护电线电缆市场的良好秩序。
综上所述，电线电缆检测标准对于保障电线电缆质量、促进行业发展具有重要意义。
各方应共同努力，推动电线电缆检测标准化管理工作，为电线电缆行业的健康发展和社会经济的稳定发展作出积极贡献。
电线电缆断点常用测试方法
电线电缆断点常用测试方法实际工程维护检修中，对于维修人员来说最怕的莫过于碰到电线电缆中间断了找不出断点在什么地方。
虽然我们弱电工程实际维修的时候，碰到线缆问题会直接想办法换线或者重新敷设，但是我们今天讨论技术上有哪些方法可以测出线缆的断点！当线缆内部介质出现断裂的故障时，在其外部包有绝缘皮的情况下是看不到确切位置的，包括强电弱电都是这样的，通常找断点的思路就是分段排查。
比如一根线缆中间有地方不通，可以分别从两端和中间三个点测量，哪边不通再取中点进行测量，这样就通过排查缩小范围快速找到断点位置了。
那么通常情况下，准确测出电线电缆断点的测量方法有哪些呢？1，万用表检测法：首先是把不通的整根线缆一端接到强电的火线上，另一端置空。
把万用表拨到AC2V档上，从线缆接电端开始，一边捏住黑色笔笔尖，一边将红色笔沿着导线的绝缘皮慢慢移动，此时显示屏显示的电压值大约为0.445V左右。
当红表笔移动到某处时，显示屏显示的电压突然下降到0.0几伏，大约是原来电压的十分之一，从该位置向前（火线接入端）的大约15cm处即是断点所在。
2，感应式电笔检测检测法感应试电笔，就是带着一个电子屏幕，可以检测电压和通断的设备。
首先排除断点电缆周围的电缆有电源，然后将有断点的电缆接在火线上，将电笔垂直于导线，按住“感应断点测试”按钮在导线上向前缓慢移动，等试电笔检测的交流信号出现突然消失时，即可判断断点在该检测点处，误差最多不超过10cm。
需要注意的是：断点电线周围的电缆不能带有电源。
另外要提醒的是，此法不是万能，短电缆效果明显，电缆越长效果越不好。
3，使用音频探测仪音频探测仪是一种利用单频或复频信号，可测试线路的连续性，来识别线路故障的仪器。
能在连接任何交换机、路由器、PC终端的情况下直接找线。
在追踪电缆线路时，无需剥开线路外皮，简单、快捷，并可以判别线路断点的位置。
4，电缆故障测试仪是一套综合性的电缆故障探测仪器。
能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。
电线电缆试验方法
绪论随着国民经济的发展，电气化、自动化日益发达，近年来我国，发电量、高等级、容量，输送距离都有巨大增长。
各种特殊的用电要求不断提出，这不但对电线电缆的生产数量提出高的要求，而且对电线电缆的性能、品种也提出了多样化的要求。
但有很多种类的电缆只能理论上设计出来，在实际生产中由于工艺、原材料的选择等存在问题使得生产出来的线缆达不到其性能的要求；还有一个重要的原因是：在敷设安装及长期的运行过程中也会出现一些不能满足性能要求的现象。
为了能进一步普及和提高电线电缆的生产和运行水平,保证产品质量,保证电网的安全运行,满足经济发展对电线电缆提出更高更新的要求，无论是科研单位还是生产厂家必须对电线电缆进行性能的检测，及时发现缺陷，进一步减少经济损失。
对电线电缆的检测国内外都有标准明确的规定：最具权威是国际电工委员会（IEC），国际标准委员会；不同的国家有不同的国标（GB）、行业标准（JB、MT、SH等）、地方标准。
但实质是对电线电缆产品进行性能检验，生产出性能更好、更高运用到实际中。
电线电缆性能的检测主要是通过试验的方法进行验证是否满足其性能的要求；试验包括：型式试验、例行试验和抽样试验。
电线电缆的检测是一个世界性的课题，检测技术的发展经历了一个漫长的过程；在国外，六十年代末期英国首先研制出了世界上第一台电缆故障闪测仪。
我国在七十年代初期由西安电子科技大学（原西北电讯工程学院）和西安供电局联合研制出了我国第一台贮存示波管式电缆故障检测仪DGC—711，后来又相继推出了改进型仪器。
由于我国基础工业及电缆制造水平的滞后，使得电缆故障率普遍较高，反而促进了电缆测试技术在我国得到了较大的发展和突破。
国内检测方面处于领先地位的上海电缆研究所和武汉高压研究所；电线电缆行业中对中低压电缆的性能检测方面相对较为完善，而在高压方面还存在不少空白，需要继续投入资金引进国内外先进设备填充这一空白。
展望未来，有许多工作等待我们去做，让我们携起手来，共同努力，为发展电线电缆性能检测做出贡献。
电线电缆的基本测试方法
电线电缆的基本测试方法二、电线电缆的基本测试方法基本结构（一）导线1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径的平均值作为平均芯线直径。
D以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area)以毫米计算：导体=0.7854*nd2其中n为导体结构中芯线的根数。
芯线直径的测量：根据UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英寸），两个端面都是平面的千分尺进行测量。
B、称重法，见UL1581第210节。
测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两种方法中的另一种加以证实。
（注：DC电阻测量法不能用来作为测量CMA的最终判断标准）。
导体绝缘厚度1、测量工具：千分尺常用的千分尺，测量端面均为平面，最小读数：0.01mm端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度）平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，测量5个点处导线的外径，导体的直径。
绝缘厚度=（导线外径-导体直径）/2将5个点处的绝缘厚度平均即得到平均绝缘厚度。
最小绝缘厚度的测量：测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导线结构。
截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。
测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导线绝缘体最小厚度。
对于小于18AWG的导线，可采用读数显微镜方法。
2、测量工具，读数显微镜取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。
通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参考标准。
电线电缆试验方法
电线电缆试验方法电线电缆作为电力传输和信号传递的重要载体，在现代社会中发挥着举足轻重的作用。
为确保电线电缆的质量、安全性和可靠性，满足不同应用场景下的性能需求，对其进行严格的试验是至关重要的。
本文将详细介绍电线电缆的试验方法，包括结构检查、电气性能测试、机械性能测试以及环境适应性测试等多个方面。
一、结构检查结构检查是对电线电缆的外观和内部构造进行的初步评估，主要目的是检查其是否符合设计要求和相关标准。
1. 外观检查：检查电线电缆的表面是否光滑、无损伤、无裂纹、无污渍等。
同时，还需检查标识、印刷字迹是否清晰、耐久。
2. 尺寸测量：使用千分尺、显微镜等工具测量电线电缆的直径、绝缘厚度、导体直径等关键尺寸，确保其符合规格要求。
3. 剖面分析：通过切割、研磨、染色等手段，制备电线电缆的剖面样品，然后在显微镜下观察其内部结构，如导体绞合、绝缘层、屏蔽层等的排列和组合情况。
二、电气性能测试电气性能测试是评估电线电缆传输电能和信号能力的重要手段，主要包括导电性能、绝缘电阻、介电强度等方面。
1. 导电性能测试：通过测量电线电缆的直流电阻或交流阻抗，评估其导电能力。
测试时需注意样品的长度、温度等因素对测量结果的影响。
2. 绝缘电阻测试：在规定的温度和湿度条件下，测量电线电缆绝缘层的电阻值，以评估其绝缘性能。
绝缘电阻的高低直接影响到电线电缆的安全使用。
3. 介电强度测试：通过施加高压电场，测试电线电缆绝缘层能够承受的最大电压而不发生击穿现象。
这是评估电线电缆耐压能力和安全性的重要指标。
三、机械性能测试机械性能测试旨在评估电线电缆在受到外力作用时的变形、断裂等机械行为，以确保其在安装和使用过程中的稳定性和耐久性。
1. 拉伸试验：在规定的速度和条件下，对电线电缆样品进行拉伸，直至断裂。
通过测量拉伸过程中的力-位移曲线，可以计算出抗拉强度、断裂伸长率等关键指标。
2. 弯曲试验：将电线电缆样品按照规定的弯曲半径和次数进行弯曲，然后观察其表面是否有开裂、断裂等现象。
电线电缆试验方法
电线电缆试验⽅法绪论随着国民经济的发展，电⽓化、⾃动化⽇益发达，近年来我国，发电量、⾼等级、容量，输送距离都有巨⼤增长。
各种特殊的⽤电要求不断提出，这不但对电线电缆的⽣产数量提出⾼的要求，⽽且对电线电缆的性能、品种也提出了多样化的要求。
但有很多种类的电缆只能理论上设计出来，在实际⽣产中由于⼯艺、原材料的选择等存在问题使得⽣产出来的线缆达不到其性能的要求；还有⼀个重要的原因是：在敷设安装及长期的运⾏过程中也会出现⼀些不能满⾜性能要求的现象。
为了能进⼀步普及和提⾼电线电缆的⽣产和运⾏⽔平,保证产品质量,保证电⽹的安全运⾏,满⾜经济发展对电线电缆提出更⾼更新的要求，⽆论是科研单位还是⽣产⼚家必须对电线电缆进⾏性能的检测，及时发现缺陷，进⼀步减少经济损失。
对电线电缆的检测国内外都有标准明确的规定：最具权威是国际电⼯委员会（IEC），国际标准委员会；不同的国家有不同的国标（GB）、⾏业标准（JB、MT、SH等）、地⽅标准。
但实质是对电线电缆产品进⾏性能检验，⽣产出性能更好、更⾼运⽤到实际中。
电线电缆性能的检测主要是通过试验的⽅法进⾏验证是否满⾜其性能的要求；试验包括：型式试验、例⾏试验和抽样试验。
电线电缆的检测是⼀个世界性的课题，检测技术的发展经历了⼀个漫长的过程；在国外，六⼗年代末期英国⾸先研制出了世界上第⼀台电缆故障闪测仪。
我国在七⼗年代初期由西安电⼦科技⼤学（原西北电讯⼯程学院）和西安供电局联合研制出了我国第⼀台贮存⽰波管式电缆故障检测仪DGC—711，后来⼜相继推出了改进型仪器。
由于我国基础⼯业及电缆制造⽔平的滞后，使得电缆故障率普遍较⾼，反⽽促进了电缆测试技术在我国得到了较⼤的发展和突破。
国内检测⽅⾯处于领先地位的上海电缆研究所和武汉⾼压研究所；电线电缆⾏业中对中低压电缆的性能检测⽅⾯相对较为完善，⽽在⾼压⽅⾯还存在不少空⽩，需要继续投⼊资⾦引进国内外先进设备填充这⼀空⽩。
展望未来，有许多⼯作等待我们去做，让我们携起⼿来，共同努⼒，为发展电线电缆性能检测做出贡献。
电线电缆的质量标准及检验方法
电线电缆的质量标准及检验方法电线电缆是指用来传送电力、信号以及其他特定用途的电源传输设备。
由于电线电缆直接关系到电力传输的安全性和可靠性，因此质量标准及检验方法对于保证其正常运行至关重要。
电线电缆的质量标准主要包括以下几个方面：1. 外观质量：电线电缆应无明显的外观缺陷，如剥落、断裂、变形等。
2. 尺寸标准：电线电缆的外径、导体直径、绝缘厚度等尺寸应符合国家规定的标准。
3. 绝缘电阻：电线电缆应具有足够的绝缘电阻，以防止电线之间或电线与地之间的漏电现象。
4. 耐压强度：电线电缆的绝缘材料应具有足够的耐压强度，以保证在正常工作条件下不会发生击穿现象。
5. 导体电阻：电线电缆的导体电阻应符合国家规定的导电材料导体电阻的上限值。
6. 火焰延燃性：电线电缆在受到明火燃烧时，应具有一定的抗燃烧能力，以防止火势蔓延。
电线电缆的检验方法主要包括以下几个方面：1. 外观检验：通过肉眼观察外观是否有明显的缺陷，如剥落、断裂等。
2. 尺寸检验：通过测量电线电缆的外径、导体直径等尺寸，判断其是否符合国家标准。
3. 绝缘电阻测量：使用电阻测量仪器测量电线电缆的绝缘电阻。
4. 耐压试验：使用高压测试仪器对电线电缆进行耐压测试，检测其是否能够承受正常工作条件下的电压。
5. 导体电阻测量：使用电阻测量仪器测量电线电缆的导体电阻。
6. 火焰延燃性测试：使用专用的火焰试验设备对电线电缆进行火焰延燃性测试，判断其抗燃烧能力。
对于电线电缆的质量标准及检验方法，国家和行业有相应的标准和要求。
在进行电线电缆质量检验时，需要遵循相关的检测方法，确保电线电缆的性能符合要求。
只有通过严格的质量检验，才能保证电线电缆的安全可靠运行，防止事故的发生。
同时，制定合理的质量标准，也可以推动电线电缆行业的技术进步，提升产品质量。
另外，为了确保电线电缆的质量和可靠性，相关部门和机构也制定了一系列的标准和规程，如国际电工委员会（IEC）、美国国家标准协会（ANSI）、中国国家标准（GB）等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线电缆的基本测试方法
电线电缆的基本测试方法
基本结构
（一）导线
1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。
2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。
3、决定导体截面积的方法有二种：
A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径的平均值作为平均芯线直径。
D
以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area) 以毫米计算：导体=0.7854*nd2
其中n为导体结构中芯线的根数。
芯线直径的测量：根据UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英寸），两个端面都是平面的千分尺进行测量。
B、称重法，见UL1581第210节。
测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两种方法中的另一种加以证实。
（注：DC电阻测量法不能用来作为测量CMA的最终判断标准）。
导体绝缘厚度
1、测量工具：千分尺
常用的千分尺，测量端面均为平面，最小读数：0.01mm
端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度）平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，测量5个点处导线的外径，导体的直径。
绝缘厚度=（导线外径-导体直径）/2
将5个点处的绝缘厚度平均即得到平均绝缘厚度。
最小绝缘厚度的测量：
测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大
线径的导线结构。
截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。
测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导线绝缘体最小厚度。
对于小于18AWG的导线，可采用读数显微镜方法。
2、测量工具，读数显微镜
取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。
通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参考标准。
实际测量时发现一卷电线测量的最小厚度小于规定值多过2Mils，判定该卷电线不合格。
若测量值小于规定值不超过2Mils,应在该卷电线上相距1英尺处抽取两个样测量，如果其中1个结果小于最小值，该卷电线判为不合格，若两个测量值均达标，判为合格。
外被
平均外被厚度
沿线身测量相距离英寸的5个点处外被的外径以及成缆直径，外被厚度=（外被外径-成缆直径）/2
平均外被厚度为5个点测量值的平均。
外被最小厚度：同导线最小绝缘厚度。
外被内表面须先小心抛磨打平，再使用荷重85g,测量截面直径6.4mm的荷重千分尺测量。
读数显微镜测量：方法同导体绝缘厚度测量方法。
常见电线的平均厚度和最小厚度的对照表。
见UL62，Table:16.2,16.4,16.6,16.8.
绞距
芯线绞距
取芯线10个绞合的间距的平均值作为芯线平均绞距，测量时去除大约十个绞合长度的绝缘外皮，取任何一支芯线为对象进行测量。
注意在去皮时不要损伤芯线，造成芯线断线。
导线绞距
同样取导线的10个绞距长度进行平均，作为平均导线绞距，取样时要注意由于导线绞合时的内应力一扭力很大，去除外被时可能造成
原绞合结构的松散。
为此，取样时先预留一段护套线不去除外被，再沿线缆方向用利刀片拉掉部分外被，最好是以能看到待测导线，而导线与外被结合得仍很紧密为宜。
将样品平放拉直，量取某一导线十个绞合点之间的距离作为绞距，因为成缆时由于应力的关系，成形外被后原绞合距离会增加。
各种芯线最大绞距参见UL62。
各种线径的导线最大绞距参见UL62
（二）燃烧测试
电线燃烧等级及测试方法对照表
续上
（三）耐电压测试
电缆中各导线间应施加UL62Table51.1相对应的电压，加压时应在10S至60S钟内缓慢将电压由零加到额定值，保持1分钟。
判别标准为在升、降压以及保持期间，Hi-pot机电路报警。
另一方面，绝缘电阻测试在某种程序上也能产生类似效果，所以先进行耐电压测试是一种积极的简便测试漏电的方法。
（四）火花测试
对于单芯电源线，如CXTW线，耐电压测试即为火花测试，而对于多芯电源线，日常生产测试中也可以用火花测试代替耐电压测试。
火花测试要点：
火花试验机
（1）镀铬铜珠练长度、位置：参见Table900.1,从横向和纵向对珠练的间隔，排列方式等进行了规定，日常生产中须定期检查珠练是否掉落，如发现有部分不全，应及时加以更换。
（2）火花机V型测试槽长度L、测试频率、生产电线最大出线速率的关系，见Table900.2.可见工作频率提高，出线速率可以大幅提高，生产效率也可大大提升。
（3）线路接地：保持导体以及放、收线轮与火花机接地良好。
放线端为裸铜线：放线端接地，收线端不用接地，电线的导通性不须测试。
放线端为绝缘导线：导线与收线、放线轮导通连接，收线、放线
端均须接地。
对于10AWG 或更细导线，不用测试导通性能。
测试电压：见Table900.2
（五）绝缘电阻测试
1、普通电线电缆
绝缘高阻计直流电压调节为100-500V，长度为50FT-5000FT的电线在水槽中浸泡2小时，高阻计的一个电极连接到水槽的铜板电极上，另一电极连接到待测的电线导线上。
测量时间为60秒，合格标准为15.6℃时1000英尺电线的绝缘电阻大于2.5M.
将10 ℃-29.4 ℃水温的测量值折算为15.6 ℃、长度为1000英尺的值：
R*L*M*TCF
1000
R：高阻计读数L：实测电线长度
M：高阻计倍率TCF：温度修正系数
TCF对照表可参见UL1581 Table52.1
2、常用户外型“w”电线电缆，如SPT-2W，SJTW，CXTW等。
短时间绝缘电阻的测试方法与普通型电线电缆相同，但合格判定标准完全不同，“W”型电线阻值要高得多。
如CXTW22AWG，合格标准为15.6 ℃225M/1000英尺。
（1）判定标准
SPT-2W，SPT-1W，XTW以及CXW，参见UL62Table35.1
SJTW等护套线，参见UL62Table32.1
表中所列的绝缘电阻为15.6 ℃下短时间浸水阻值，另外还需进行50 ℃升温长时间浸水测试其绝缘电阻。
