数字压力表工作原理
数显压力表说明书
数显压力表说明书一、产品概述数显压力表是一种采用先进数字技术，能够精确测量压力并以数字形式显示测量结果的仪器。
它具有高精度、高稳定性、易于读取和操作等优点，广泛应用于工业生产、实验室、医疗设备等领域。
二、工作原理数显压力表的核心部件是压力传感器，它能够将压力信号转换为电信号。
这些电信号经过放大、滤波和模数转换等处理后，被微处理器计算和处理，并最终以数字形式显示在液晶屏幕上。
三、主要技术参数1、测量范围：根据不同型号，可覆盖从几个单位到数千个单位的压力范围。
2、精度等级：通常达到 01%、02%、05%等不同的精度级别。
3、显示分辨率：能够清晰显示到小数点后几位。
4、工作温度：在一定的温度范围内能够正常工作，确保测量精度。
5、电源：一般采用电池供电或外接电源。
四、产品特点1、数字显示直观清晰，读数方便准确，避免了指针式压力表的读数误差。
2、高精度测量，能够满足各种对压力测量精度要求较高的场合。
3、具有自动关机功能，节省电量，延长电池使用寿命。
4、具备压力单位切换功能，可在不同压力单位之间自由切换，如帕斯卡（Pa）、千帕（kPa）、兆帕（MPa）、巴（bar）、磅力/平方英寸（psi）等。
5、可记录和存储测量数据，方便后续分析和处理。
五、产品外观及部件说明1、显示屏：用于显示压力测量值、单位、电池电量等信息。
2、按键：用于设置参数、切换单位、查看历史数据等操作。
3、压力接口：用于连接被测压力源。
4、电池仓：用于安装电池。
六、安装与连接1、选择合适的安装位置，确保压力表能够稳定安装，并且便于观察和操作。
2、在连接被测压力源之前，确保压力接口清洁，无杂物和污垢。
3、使用合适的连接管件和密封件，将压力表与压力源紧密连接，防止泄漏。
七、操作指南1、开机：按下电源键，仪表开机，显示屏显示当前压力测量值。
2、单位切换：通过按键操作，选择所需的压力单位。
3、数据存储与查看：在测量过程中，可按下存储键保存当前测量数据，通过特定按键操作可查看历史存储数据。
压力表认识和使用方法
压力表认识和使用方法压力表是一种常用的测试仪器，用于测量液体或气体中的压力。
它广泛应用于工业生产、科学研究和日常生活中。
本文将介绍压力表的基本原理、使用方法和注意事项。
一、压力表的基本原理压力是指单位面积上的力的大小，通常用帕斯卡（Pa）或其它单位来表示。
压力表通过测量介质对测压元件的压力作用力，转换成对应的压力值，并通过指针或数字显示出来。
压力表的主要组成部分包括测压元件、传感器、指针、刻度盘等。
其中，测压元件是实现压力测量的核心部件，常见的测压元件有弹簧管、压电晶体、电阻应变片等。
二、压力表的使用方法1. 预备工作：在使用压力表之前，需要先检查压力表的外观是否完好，确认刻度盘是否清晰可见。
同时，还需要检查压力表的测量范围是否符合实际需求。
2. 连接压力表：将压力表与待测介质连接，通常可以采用螺纹连接或法兰连接等方式。
在连接过程中，需要确保连接口的密封性，避免泄漏。
3. 校准压力表：在使用压力表之前，应进行校准。
校准压力表的方法有多种，可以使用标准压力表进行对比校准，或者使用已知压力的介质进行校准。
4. 测量压力：校准完成后，可以开始测量压力了。
通常，需要将被测介质的压力温度和压力值调整到稳定状态后，再进行测量。
5. 读取压力值：根据压力表的显示方式，可以通过指针或数字显示来读取压力值。
在读取压力值时，应注意读取精度，避免读错或误差过大。
三、压力表的注意事项1. 避免过载：在使用压力表时，应注意不要超过其额定测量范围。
过载可能会导致压力表损坏或测量结果不准确。
2. 防止震动：压力表对震动比较敏感，因此在测量过程中应尽量避免外界震动的干扰，以免影响测量结果。
3. 定期校准：由于使用环境和时间的关系，压力表的测量精度可能会发生变化。
因此，建议定期进行校准，以确保测量结果的准确性。
4. 保持清洁：压力表应保持清洁干净，避免污物或灰尘进入压力表内部，影响测量的准确性。
5. 适当保养：对于长期不使用的压力表，应储存在干燥、通风的环境中，避免受潮或受到其他损坏。
数字显示压力表说明书
数字显示压力表说明书
摘要：
1.数字显示压力表的简介
2.数字显示压力表的工作原理
3.数字显示压力表的使用方法
4.数字显示压力表的维护与保养
5.数字显示压力表的说明书概述
正文：
【数字显示压力表的简介】
数字显示压力表是一种能够将压力信号转化为数字信号显示在显示器上的测量仪器。
它具有高精度、高稳定性、易于读数等优点，被广泛应用于各种工业生产场景中，如石油、化工、冶金等行业。
【数字显示压力表的工作原理】
数字显示压力表的工作原理主要是通过传感器将压力信号转化为电信号，然后通过处理器对电信号进行处理并在显示器上显示出来。
传感器通常采用应变片式传感器或半导体传感器，它们能够将受到的压力转化为电信号。
处理器则负责对电信号进行放大、滤波、模数转换等处理，使得显示器能够显示出准确的压力值。
【数字显示压力表的使用方法】
在使用数字显示压力表之前，需要先检查压力表的表头和传感器是否完好，并确保它们是否已经正确连接。
然后，打开压力表的电源，并调整它的零
点。
在测量压力时，需要将压力表的传感器连接到被测压力的管道上，并等待压力表显示稳定后再读取压力值。
【数字显示压力表的维护与保养】
为了保证数字显示压力表的测量精度和稳定性，需要定期对它进行维护和保养。
具体来说，需要定期更换电池，定期清洁显示器和传感器，以及定期校验压力表的零点和量程。
【数字显示压力表的说明书概述】
数字显示压力表的说明书是一本包含了压力表的简介、工作原理、使用方法、维护与保养、故障排除等内容的手册。
通过阅读说明书，用户可以了解压力表的基本信息，掌握它的使用方法，以及了解如何维护和保养它。
数显压力表原理
数显压力表原理
数显压力表原理是基于压力传感器的工作原理实现的。
压力传感器通常由感应元件和信号处理电路组成。
感应元件通过受力变形产生电信号，信号处理电路将电信号转换为与压力成正比的数字显示值。
传统的数显压力表中，感应元件常采用金属薄膜应变片或硅压阻，当外界施加压力时，感应元件产生应变，通过电桥电路测量和转换为电信号。
信号处理电路将电信号放大、线性化和修正后，再经过模数转换器转换成数字信号。
现代的数显压力表中，感应元件采用微机电系统（MEMS）技术制造的压力传感器。
这种压力传感器结构简单、体积小巧、可靠性高。
当外界施加压力时，压力传感器微结构内部的敏感元件会产生微小的位移或变形，通过电荷放大器将微小的变化转换为电信号，再经过模数转换器转换为数字信号。
数显压力表将数字信号经过数字处理和显示电路处理后，能够在液晶或LED显示屏上直接显示出压力值。
同时，数显压力
表还可以根据需要进行单位转换、报警设定和数据采集等功能。
数显压力表在工业自动化、仪表仪器等领域得到广泛应用，具有显示直观、精度高、易于使用等特点。
压力表的工作原理
压力表的工作原理压力表是一种用于测量压力的仪器。
它广泛应用于工业、医疗、航空航天等领域，是现代化生产和科学研究中不可或缺的重要工具。
本文将介绍压力表的工作原理，包括压力的定义、压力表的分类、压力表的结构和工作原理等方面。
一、压力的定义压力是指物体在单位面积上受到的力。
在工业和科学研究中，常用的单位是帕斯卡（Pa），1Pa等于1牛/平方米。
此外，常用的单位还有千帕（kPa）、兆帕（MPa）等。
二、压力表的分类压力表按照测量原理可以分为机械式压力表和电子式压力表两种。
机械式压力表主要是利用弹簧、膜片等材料的变形量来反映被测压力的大小，而电子式压力表则是利用半导体传感器、压电传感器等电子元件来测量压力。
三、压力表的结构和工作原理1.机械式压力表的结构和工作原理机械式压力表主要由表壳、指针、弹簧、齿轮、螺旋弹簧、连接管等组成。
其中弹簧是机械式压力表的核心部件，它能够根据外力的作用发生变形，从而使指针转动。
机械式压力表的工作原理是利用弹簧的变形量来反映被测压力的大小。
当被测压力作用在连接管上时，管内的压力将传递到弹簧上，弹簧因此发生变形。
弹簧的变形量与被测压力成正比，弹簧的变形量越大，指针的指示值就越大。
通过螺旋弹簧和齿轮的传动，使指针能够指示出被测压力的大小。
2.电子式压力表的结构和工作原理电子式压力表主要由压力传感器、放大器、数字显示器等组成。
压力传感器是电子式压力表的核心部件，它能够将被测压力转化为电信号。
放大器将传感器输出的微小电信号放大，数字显示器能够将被测压力的数值直接显示出来。
电子式压力表的工作原理是利用压力传感器将被测压力转化为电信号。
当被测压力作用在传感器上时，传感器内部的应变片发生变形，从而改变了电阻值。
这个电阻值的变化被放大器放大，并通过数字显示器显示出来。
由于电子式压力表的测量精度更高，所以在一些要求较高的场合，如医疗、航空航天等领域，电子式压力表被广泛应用。
四、压力表的维护压力表在使用过程中，需要注意以下几点：1.避免超量测量：压力表的量程是有限的，超过量程测量会导致表盘指针跳动，甚至损坏压力表。
压力表工作原理

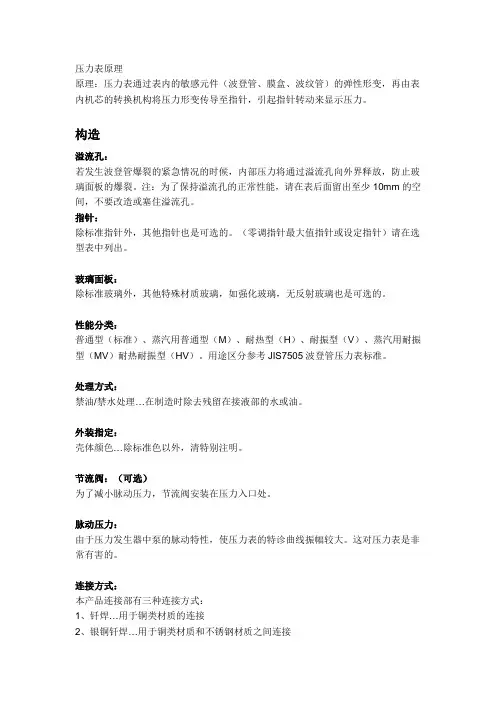

压力表原理原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
构造溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。
注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。
指针：除标准指针外，其他指针也是可选的。
（零调指针最大值指针或设定指针）请在选型表中列出。
玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。
性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。
用途区分参考JIS7505波登管压力表标准。
处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。
外装指定：壳体颜色…除标准色以外，清特别注明。
节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。
脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。
这对压力表是非常有害的。
连接方式：本产品连接部有三种连接方式：1、钎焊…用于铜类材质的连接2、银铜钎焊…用于铜类材质和不锈钢材质之间连接3、TIG焊接…用于不锈钢材质之间连接压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。
由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。
当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。
称为”真空度”。
它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。
由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。
弹性敏感元件：波登管、波纹管、隔膜波登管压力表波登管敏感元件是弯成圆形，截面积显椭圆形的弹性C形管。
压力表种类定义及工作原理
压力表那些事儿：种类多，原理妙，一文带你全搞懂！说起压力表，大家伙儿可能都不陌生，家里用的自来水龙头旁边，工厂里的机器设备上，经常能瞅见它的身影。
这压力表啊，就像是咱们的眼睛，能告诉咱们压力是大了还是小了，重要着呢！今天，咱们就来聊聊压力表的那些事儿，说说它都有哪些种类，又是咋工作的。
压力表的种类：五花八门，各显神通压力表啊，种类繁多，就跟咱们家里的锅碗瓢盆一样，各有各的用处。
指针式压力表：这是最常见的一种了，就像咱们以前用的老式挂钟，里头有个指针在转来转去。
指针指着哪儿，就代表现在的压力是多少。
简单、直观，一看就懂。
数字式压力表：这个就更高级了，直接显示数字，就跟手机屏幕似的。
读数那叫一个精准，特别适合需要精确测量压力的场合。
差压表：这个压力表有点特别，它不光能测一个地儿的压力，还能比较两个地儿之间的压力差。
就像咱们比较两个苹果哪个更甜一样，差压表就是用来比较两个地方的压力哪个更大的。
特种压力表：还有一些压力表是专门为了特殊环境设计的，比如高温、高压、腐蚀性强的地方。
这些压力表啊，就像是穿上了防弹衣的特种兵，能在恶劣环境下继续工作。
工作原理：别看它简单，里头学问大着呢压力表之所以能工作，全靠里头的几个关键部件：弹簧管、齿轮传动机构、指针和表盘。
弹簧管：这是压力表的心脏。
当压力变化时，弹簧管会变形，就像咱们吹气球一样，气球越大，里头的气就越多，压力也就越大。
弹簧管变形后，就会带动其他部件动起来。
齿轮传动机构：弹簧管变形后，会通过一个齿轮传动机构把力量传递给指针。
这个机构就像咱们骑的自行车链条一样，能把力量从一个地方传到另一个地方。
指针和表盘：最后啊，指针就会在表盘上转动，指示出现在的压力值。
表盘上的刻度就像咱们量体温的温度计一样，能告诉咱们压力是多少。
总之啊，压力表虽然看着简单，但里头的学问可不少。
它就像咱们生活中的小助手一样，时刻提醒咱们注意压力的变化，保证咱们的安全和设备的正常运行。
希望这篇文章能让大家对压力表有个更清晰的认识！。
数字压力表工作原理
数字压力表工作原理
数字压力表是一种用于测量物体表面压力的工具，其工作原理基于弹性物体变形的规律以及应变传感器的原理。
数字压力表内部通常由一个弹性元件，例如弹性膜或弹簧，用于承受外界施加在物体表面上的压力。
当物体受到压力作用时，弹性元件会发生变形。
变形程度与施加的压力大小成正比。
数字压力表还配备了应变传感器，用于测量弹性元件的变形。
应变传感器通常使用电阻、电容或电感等材料制成，当弹性元件变形时，传感器内部的电阻、电容或电感值会发生相应的变化。
这个变化可以被数字压力表内部的传感电路接收和转换成压力值。
数字压力表还会配备一个转换器，用于将传感器的电信号转换成数字信号，进而以数字形式显示压力值。
转换器通常采用模数转换器（ADC）来完成这一过程。
ADC会将模拟电信号转
换成数字信号，并通过数字处理器进行处理，最终以数字显示的形式输出压力值。
由于数字压力表使用了高精度的传感器和精确的转换器，因此通常具有较高的准确度和稳定性。
在应用领域中，数字压力表被广泛用于工业自动化、科学研究以及其他需要准确测量压力的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字压力表结合了世界领先的微处理技术和先进的模数转换算法，达到高精度、低功耗的要求。
大屏幕液晶显示技术，独特的背景灯技术，使数据在夜晚也能清晰易读。
采用进口芯片，对仪表数据采集、记忆、测量保持最高值，手动回零。
外壳采用不锈钢全密封，耐腐蚀、抗震动，可应用在多种复杂的环境中。
是在线测量仪表。
它采用电池长期供电方式，无需外接电源，安装使用方便。
该产品通过了计量认证及防爆认证，已在石油、化工、电力等领域得到广泛应用。
数字压力表高精度、高稳定性，误差≤1%，内电源、微功耗、不锈钢外壳，数字压力表防护坚固，美观精致。
电源部分：（交流220V 经过开关电路、变换为）所需的直流电压，再经稳压电路供给所需电路，或（24V）直流电压直接经稳压电路供给所需电路。
信号部分：被测介质压力，通过压力接口传到传感器的感压膜片，传感器将感应的电信号经放大、V/A 转换，送CPU进行处理、设置显示数字、控制开关量输出，并提供模拟量或数字量输出从而实现压力显示、控制和变送的过程。
数字压力表的特点
◆微功耗、准确度高、高清晰度数字液晶显示；
◆体积小、易操作、便于现场校验及精密压力测量时使用；
◆智能校准、线性修复、两秒钟磁笔感应调零；
◆液晶显示具有动态压力值显示功能，直观显示压力百分比；
◆压力单位: mmH2O mmHg psi kPa MPa Pa mbar bar 多达十种压力单位( 可选)；
◆可显示在线压力测量动态变化曲线，峰值记录功能( 可选) ；
◆各种附加功能。
如RS486 接口输出、4-20mA 输出、0~5V 输出、数据即时通讯输出USB 接口、存储功能( 可选) ；
◆供电电源：内置一节五号锂电池可使用5~7年；或可充电锂电池（含充电器）；或交流220V供电。
