两种方法解决动态电路分析问题
电路动态变化的常见情况及分析方法
电路动态变化的常见情况及分析⽅法2019-08-29电路动态分析是电学中⼀类⾮常典型的题型，它能综合考查学⽣对闭合电路欧姆定律的掌握，对电路结构的认识，以及对串、并联电路的基本特点等知识的应⽤，是⼀类考查学⽣分析能⼒、推理能⼒的好题.对不同的动态电路，引发的变化原因不同，但在分析⽅法上都⼤同⼩异.⼀、引起电路动态变化的原因归结起来，引起电路动态变化的原因有如下⼏种情况：1.滑动变阻器滑⽚的位置改变2.电路中开关的闭合、断开、或者换向3.⾮理想电表对电路的测试4.电容器结构的改变5.电路出现故障（断路或短路）6.电路中有传感器等敏感元件⼆、电路动态变化的基本分析⽅法1.程序法（1）基本思路：电路结构的变化，引起某部分电阻R的变化，引起总电阻R总的变化，引起⼲路电流I总的变化，引起路端电压U端的变化，引起固定⽀路上电流和电压的变化.（2）判定总电阻变化情况的规律a.当外电路的任何⼀个电阻增⼤（减⼩）时，电路的总电阻⼀定增⼤（减⼩）b.若开关的通、断使串联的⽤电器增多时，电路的总电阻增⼤；若开关的通、断使并联的⽀路增多时，电路的总电阻减⼩.图1c.如图所⽰分压电路中，滑动变阻器可视为由两段电阻构成，其中⼀段与⽤电器并联，另⼀段与并联部分串联.设滑动变阻器的总电阻为R0，灯炮的电阻为R灯，与灯泡并联的那⼀段电阻为R，则分压器的总电阻为：R总=R0-R+RR灯R+R灯=R0-R2R+R灯=R0-11R+R灯R2.由此可以看出，当R减⼩时，R总增⼤；当R增⼤时，R总减⼩.2.极限法：因变阻器滑⽚滑动引起电路变化的问题，可将变阻器的滑动端分别滑⾄两个极端去讨论，进⽽得出⼀般变化情况的⽅法.3.特殊值法：对于某些双臂环路问题，可以采取代⼊特殊值去判定，从⽽得出⼀般结论.三、例析图2例1如图所⽰，电源电动势E=8V，内阻不为零，电灯A标有“10V，10W”字样，电灯B标有“8V，20W”字样，滑动变阻器的总电阻为6Ω，闭合开关S，当滑动触头P由a端向b端滑动的过程中（不考虑电灯电阻的变化）A.电流表的⽰数⼀直增⼤，电压表的⽰数⼀直减⼩B.电流表的⽰数⼀直减⼩，电压表的⽰数⼀直增⼤C.电流表的⽰数先增⼤后减⼩，电压表的⽰数先减⼩后增⼤D.电流表的⽰数先减⼩后增⼤，电压表的⽰数先增⼤后减⼩解析图⽰电路是滑动变阻器R上部分与灯泡A串联，下部分与灯泡B串联，然后再并联，当P位置改变，导致总电阻变化，从⽽引起电流表、电压表⽰数变化.要知道P由a端向b端滑动过程中，总电阻怎样变化，必须要知道两灯泡的电阻.由P=U2R得：R=U2P，所以，RA=10210Ω，RB=8220Ω=3.2 Ω.⼜知R滑=6Ω，所以P由a端向b端滑动过程中，上⾯⽀路的电阻总⼤于下⾯⽀路的电阻，且相差越来越⼤，故R总减⼩.由此可直接判断出电压表⽰数减⼩，电流表⽰数增⼤.正确答案为A.点评本题属于滑动变阻器滑⽚位置变化⽽引起的电路动态变化，由于是双臂环路问题，故采取了算出具体数值，由极端法讨论的分析⽅法.例2如图所⽰，⼀理想变压器原线圈接⼊交流电源，副线圈电路中R1、R2、R3和R4均为固定电阻，开关S是闭合的，V1和V2为理想电压表，读数分别为U1和U2；A1、A2和A3为理想电流表，读数分别为I1、I2和I3.现断开S，U1数值不变，下列推断中正确的是（）.图3A.U2变⼩，I3变⼩B.U2不变，I3变⼤C.I1变⼩，I2变⼩D.I1变⼤，I2变⼤解析因为U1不变，由U1U2=n1n2可得U2不变，断开S后，副线圈所在电路电阻R变⼤，由I2=U2R可知，电流I2减⼩.由U1I1=U2I2得I1=U2I2U1，故I1减⼩.电阻R3两端电压U3=U2-I2R1，故U3变⼤，I3=U3R2变⼤.综合可得正确答案为B、C.点评本题是由于电路中开关断开，引起电阻变化，导致各部分电阻上的电压和通过的电流变化.由程序法进⾏动态电路分析的问题.图4例3两个定值电阻R1、R2串联后接在输出电压U稳定且等于12 V的直流电源上，有⼈把⼀个内阻不是远⼤于R1、R2的电压表接在R1两端，如图所⽰，电压表的⽰数为8V.如果他把此电压表改接在R2两端，则电压表的⽰数将（）.A.⼩于4VB.等于4VC.⼤于4V⼩于8VD.等于或⼤于8V解析电压表在电路中有双重⾝份，⼀⽅⾯，它能显⽰⾃⾝两端的电压，另⼀⽅⾯，它⼜有⼀定的电阻.此题中电压表先与R1并联，读数为8V，则R2上分得的电压为4V.⽽当电压表与R2并联时，其并联后的电阻要⽐R2⼩，⽽此时R1的阻值要⽐原先R1与电压表并联的阻值⼤，此时R1分得的电压⼤于8V，R2与电压表并联后分得的电压⼩于4V.正确答案为A.点评⾮理想电表接⼊电路中时，相当于改变了电路结构，从⽽使各部分电压、电流发⽣相应变化.注：本⽂为⽹友上传，不代表本站观点，与本站⽴场⽆关。
初中物理之“动态电路问题”
初中物理之“动态电路问题”动态电路问题主要包括三种类型：一、滑动变阻器引起的动态电路问题1.滑动变阻器引起的串联电路的动态分析：解决方案：此类题首先要解决的问题是：电压表和电流表的测量对象。
利用“方框法”可知上面这幅图中电压表测量的是R2两端的电压，电流表测量的是干路电流。
其次，当滑动变阻器的滑片移动时，电路中的各种元件涉及的相关物理量如何变化？比如，上图中滑片向右移动时，滑动变阻器的阻值变小，导致电路总电阻变小，故电流表示数变大！又由于“串联电路中小电阻消耗小电压，大电阻消耗大电压”，故滑动变阻器消耗的电压变小，因为电源电压不变，所以定值电阻R2消耗的电压变大！2.滑动变阻器引起的并联电路的动态分析：解决方案：此类题首先要解决的问题也是：电压表和电流表的测量对象。
由于本题两电阻并联，根据方框法，电压表测量对象为电源电压！所以当滑片移动时，电压表示数不变！其次，当滑动变阻器的滑片移动时，电路中的各种元件涉及的相关物理量如何变化？上图中，当滑动变阻器的滑片向右移动时，其阻值变大，导致整个电路的总阻值变大，而电源电压不变，所以干路电流变小，即电流表A2示数变小；电流表A1测量的是流经R1的电流，该支路电流不变！注意此时的一类易错题：如电压表的示数与电流表A1示数的比值，根据欧姆定律，本题中该比值就是R1的阻值，由于滑片右移时，R1为定值电阻，故此比值不变！二、开关的闭合、断开引起的动态电路问题解决方案：此类题的关键第一步：确定开关闭合前后电路的连接情况并画出等效电路图，如下图：开关闭合前后其等效电路图如下：此类题的关键第二步：判断开关通断前后的各个物理量变化情况:对于电压表：甲图中电压表测量的是电源电压，乙图中电压表测量的是R2两端的电压！从电源电压变成了部分电压，故其电压表示数变小！对于电流表：甲图中电流表测量的是流经R2的电流，乙图中电流表测量的是流经R1和R2两个总阻值的电流。
故电流表示数变小。
电路动态分析的方法
电路动态分析的方法电路动态分析是指对电路中各个元件和节点的电压和电流随时间的变化进行分析。
在电路动态分析中，可以使用多种方法来求解电路的动态响应。
下面将介绍几种常用的电路动态分析方法。
1. 拉普拉斯变换法拉普拉斯变换法是一种在时间域和频率域之间进行转换的方法。
通过将电路中的微分方程转换为复频域中的代数方程，可以求解电路的动态响应。
在电路动态分析中，可以利用拉普拉斯变换法求解电路的响应和传输函数，并通过逆拉普拉斯变换将结果转换回时间域。
这种方法适用于线性时间不变系统和输入信号为简单波形的情况。
2. 时域响应法时域响应法是直接求解电路微分方程的方法。
通过对电路中的每个元件应用基尔霍夫定律和欧姆定律，可以得到电路中各个节点和元件的微分方程。
然后，可以采用常微分方程的求解方法，如欧拉法、改进欧拉法、龙格-库塔法等，来求解电路的动态响应。
时域响应法适用于任何输入信号和非线性电路。
3. 复频域法复频域法是通过复频域分析电路的动态响应。
它利用频率响应函数来描述系统的响应特性，并通过计算复频域中的传输函数和频率响应来求解电路的动态响应。
复频域法常用的分析工具包括频域响应函数、波特图、极点分析等。
复频域法适用于频率变化较大的信号和线性时不变系统。
4. 有限差分法有限差分法是将微分方程转化为差分方程求解的方法。
通过将时间连续的差分方程转换为时间离散的差分方程，可以用数值方法求解电路的动态响应。
有限差分法可以采用欧拉法、梯形法、显式或隐式的Runge-Kutta等方法来求解。
这种方法适用于任何非线性系统和任意输入信号。
5. 传递函数法传递函数法是通过传递函数来描述电路的响应特性。
传递函数是表示输入和输出关系的函数，可以通过对电路进行小信号线性化得到。
利用传递函数可以方便地计算和分析电路的动态响应。
传递函数法适用于线性时不变系统和复频域分析。
在实际应用中，根据具体问题和所需求解的电路，可以选择适合的动态分析方法。
不同方法有各自的优缺点，需要根据具体情况进行选择。

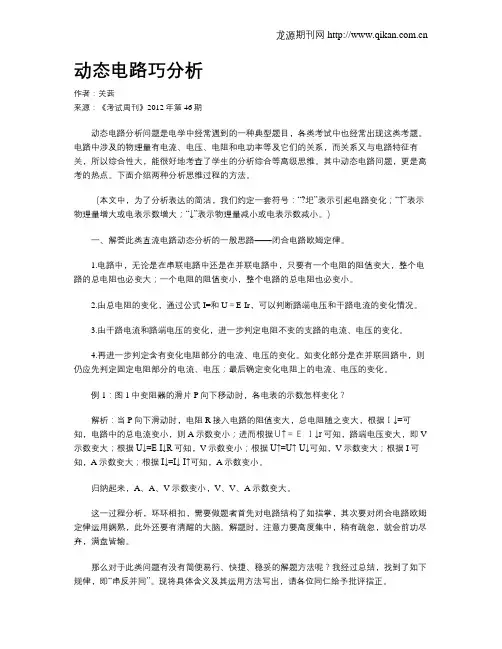

动态电路巧分析
动态电路巧分析作者：关茜来源：《考试周刊》2012年第46期动态电路分析问题是电学中经常遇到的一种典型题目，各类考试中也经常出现这类考题。
电路中涉及的物理量有电流、电压、电阻和电功率等及它们的关系，而关系又与电路特征有关，所以综合性大，能很好地考查了学生的分析综合等高级思维。
其中动态电路问题，更是高考的热点。
下面介绍两种分析思维过程的方法。
（本文中，为了分析表达的简洁，我们约定一套符号：“?圯”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。
）一、解答此类直流电路动态分析的一般思路——闭合电路欧姆定律。
1.电路中，无论是在串联电路中还是在并联电路中，只要有一个电阻的阻值变大，整个电路的总电阻也必变大；一个电阻的阻值变小，整个电路的总电阻也必变小。
2.由总电阻的变化，通过公式I=和U＝E-Ir，可以判断路端电压和干路电流的变化情况。
3.由干路电流和路端电压的变化，进一步判定电阻不变的支路的电流、电压的变化。
4.再进一步判定含有变化电阻部分的电流、电压的变化。
如变化部分是在并联回路中，则仍应先判定固定电阻部分的电流、电压；最后确定变化电阻上的电流、电压的变化。
例1：图1中变阻器的滑片P向下移动时，各电表的示数怎样变化？解析：当P向下滑动时，电阻R接入电路的阻值变大，总电阻随之变大，根据Ｉ↓=可知，电路中的总电流变小，则A示数变小；进而根据Ｕ↑＝Ｅ-Ｉ↓r可知，路端电压变大，即V 示数变大；根据U↓=E-I↓R可知，V示数变小；根据U↑=U↑-U↓可知，V示数变大；根据I可知，A示数变大；根据I↓=I↓-I↑可知，A示数变小。
归纳起来，A、A、V示数变小，V、V、A示数变大。
这一过程分析，环环相扣，需要做题者首先对电路结构了如指掌，其次要对闭合电路欧姆定律运用娴熟，此外还要有清醒的大脑。
解题时，注意力要高度集中，稍有疏忽，就会前功尽弃，满盘皆输。
那么对于此类问题有没有简便易行、快捷、稳妥的解题方法呢？我经过总结，找到了如下规律，即“串反并同”。
初中动态电路分析方法
初中动态电路分析方法在进行初中动态电路分析时，我们可以采用以下几种方法来进行计算和分析。
1. 基本电路定律：初中动态电路分析的第一步是应用基本电路定律。
其中最重要的是欧姆定律、基尔霍夫电流定律和基尔霍夫电压定律。
- 欧姆定律：根据欧姆定律，电流（I）等于电压（V）与电阻（R）的比值，即I=V/R。
这个定律可以用来计算电路中的电流或电阻。
- 基尔霍夫电流定律：基于该定律，电路中流入某一节点的所有电流之和等于从该节点流出的所有电流之和。
这个定律可以用来解决节点的电流分配问题。
- 基尔霍夫电压定律：基于该定律，电路中的所有电压之和等于零。
这个定律可以用来解决回路中的电压问题。
2. 等效电阻法：当电路中有多个电阻时，我们可以将这些电阻通过等效电阻的方式来简化。
等效电阻是指能够替代原电路中多个电阻所产生的效果的一个电阻。
等效电阻的计算方法通常根据电路的连接方式有所不同，如串联电阻和并联电阻。
- 串联电阻：当多个电阻按照线性顺序连接时，则它们的总电阻等于各个电阻的电阻值之和。
即R总= R1 + R2 + R3 + ...- 并联电阻：当多个电阻按照并联的方式连接时，则它们的总电阻的倒数等于各个电阻的倒数之和的倒数。
即1/R总= 1/R1 + 1/R2 + 1/R3 + ...3. 电位器分压法：电位器分压法是一种常用的电路分析方法，尤其在电路中有不确定电阻值或需要调节电压时尤为有用。
在电位器两端的电压可以通过电位器的阻值和总电压的比值来计算，即Vout = Vin * (R2 / (R1 + R2))。
4. 节点电压法和网孔电流法：节点电压法和网孔电流法是初中动态电路分析中常用的几种方法。
这两种方法本质上都是基于基尔霍夫电流定律和基尔霍夫电压定律进行计算分析的。
- 节点电压法：在节点电压法中，我们将电路中的每个节点视为一个未知电压点，并从节点出发，用未知电压表示。
然后根据基尔霍夫电流定律和基尔霍夫电压定律来建立方程组，最终求解出节点的电压值。
动态电路瞬态过程的时域分析与复频域分析
动态电路瞬态过程的时域分析与复频域分析动态电路瞬态过程的时域分析与复频域分析动态电路是现代电子技术中的重要内容之一，它涉及到大量的瞬态过程。
对于这些瞬态过程的分析，常使用时域分析和复频域分析两种方法。
本文将分别对这两种方法进行介绍和分析。
一、时域分析时域分析是指对电路的时间响应进行分析。
在分析中，假设电路中的各种参数以及输入信号都是时间函数，因此需要将它们表示为某种数学形式，然后通过对这些数学形式的运算进行分析。
其中，最基本的数学工具是微积分，因为微积分可以表示出电路中的各种参数以及输入信号的变化规律。
对于时域分析来说，最常用的工具是拉普拉斯变换和傅里叶变换。
其中，拉普拉斯变换是把时间域函数转变为复频域函数的一种数学方法，它可以方便地求出电路的瞬态响应和稳态响应。
而傅里叶变换是把一个周期信号转化为谱函数的一种数学方法，它可以对电路中的各种波形进行分析和处理。
在进行时域分析时，需要注意以下几点：1.需要对电路进行合理简化：电路越简单，分析就越容易。
2.需要根据电路的性质选择合适的求解方法：对于不同的电路，可以采用不同的求解方法，例如微积分、拉普拉斯变换或傅里叶变换等。
3.需要进行量化分析：对于电路中的各种参数和信号，需要进行量化分析，例如幅度、相位角、频率等。
二、复频域分析复频域分析是指对电路的复频特性进行分析。
在分析中，假设电路中的各种参数都是复数函数，因此需要对这些复数函数进行分析。
其中，最常用的工具是复数函数的运算和分析。
与时域分析相比，复频域分析更注重电路的频率响应特性，例如幅频特性、相频特性、群延迟特性等。
而复频域分析最重要的工具是频谱分析和极坐标分析。
在进行复频域分析时，需要注意以下几点：1.需要正确理解电路的频域特性：对于不同的电路，具有不同的频域特性，例如低通滤波器、高通滤波器、带通滤波器等。
2.需要正确分析电路的复频域函数：对于电路中的各种复数函数，需要进行运算和分析，例如求导、求积、傅里叶变换等。
原创3：电路的动态分析
R1
S
R3 A
S0 V
电路的动态分析
1.什么是电路的动态分析问题？ 由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变 化，某处电路变化又引起其他电路一系列变化的问题.
L3
P
R L2
L1 S
灯泡亮度如何变化？
R2
R1
S
R3 A
S0 V
电表示数如何变化？
2.电路动态分析的方法 直流电路的动态分析方法: (1)程序法：基本思想是“部分→整体→部分”．思维流程如下：
解析：保持开关S闭合，把滑动变阻器R1的滑片向上滑动，电路中的 总电阻变小，电流变大，电流表A的示数变大，由U＝IR3知电压表V 的示数变大，A正确；保持开关S闭合，滑动变阻器R1的滑片不滑动， 则电容器两极板间的电压不变，R2中没有电流通过，B错误；若保持 开关S闭合，拉开电容器两极板之间的距离，电容器的电容变小，两
1.电源负极接地，说明了什么？
审题 2.变阻器的滑片P由a向b移动，它的有效电阻如何变化？
析疑 外电路的总电阻如何变化？整个电路的总电流如何变化？
3.如何判断流过如何判断电压表、电流表示数？
解析：滑动头P自a端向b端滑动的过程中，滑动变阻器的电阻减小，电路
总电阻减小，由闭合电路的欧姆定律可得，干路电流增大，由UR1＝IR1可 知R1两端电压即电压表的示数变大，选项A错误；由U＝E－Ir可知路端电 压U减小；由UR2＝U－UR1可得R2两端的电压减小，又由I2＝URR22 可得流过R2
方法提炼
电路稳定时电容器的处理方法
电路稳定后，与电容器串联的电路中没有电流，同 支路的电阻相当于导线，即电阻不起降低电压的作 用，与电容器串联的电阻视为等势体，电容器两端 的电压为与之并联的电阻两端的电压。
电路的动态分析问题
闭合电路的欧姆定律的应用一、电路的动态分析问题闭合电路中只要有一只电阻的阻值发生变化，就会影响整个电路，使总电路和每一部分的电流、电压都发生变化。
讨论依据是：闭合电路欧姆定律、部分电路欧姆定律、串联电路的电压关系思路:动态电路的分析方法程序法：基本思路是“局部→整体→局部”，即从阻值部分的变化入手，由串、并联规律判断总电阻的变化情况，再由闭合电路欧姆定律判断总电流和路端电压的变化情况，最后由部分电路欧姆定律判断各部分电路中物理量的变化情况。
分析步骤详解如下：(1)明确局部电路变化时所引起的局部电路电阻的变化。
(2)根据局部电阻的变化，确定电路的外电阻R外总如何变化。
(3)根据闭合电路欧姆定律I总=E/(R外总+r)，确定电路的总电流如何变化。
(4)由U内=I总r，确定电源的内电压如何变化。
(5)由U外=E-U内，确定电源的外电压如何变化。
(6)由部分电路欧姆定律确定干路上某定值电阻两端的电压如何变化。
(7)确定支路两端的电压如何变化以及通过各支路的电流如何变化。
由以上步骤可以看出，基本思路是“局部→整体→局部”，同时要灵活地选用公式，每一步推导都要有确切的依据。
例1、如图所示电路,当滑动变阻器的滑片P向上移动时,判断电路中的电压表、电流表的示数如何变化?练习 1. 如图所示的电路中，当滑动变阻器的滑动触头向上滑动时，下面说法正确的是（）A. 电压表和电流表的读数都减小；B. 电压表和电流表的读数都增加；C. 电压表读数减小，电流表的读数增加D. 电压表读数增加，电流表的读数减小2、如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大B．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小3、如图所示电路中，当滑动变阻器的滑片P向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？为什么？4、 在如图电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示．下列比值正确的是 （ ）A 、U 1/I 不变，ΔU 1/ΔI 不变．B 、U 2/I 变大，ΔU 2/ΔI 变大．C 、U 2/I 变大，ΔU 2/ΔI 不变．D 、U 3/I 变大，ΔU 3/ΔI 不变．5、如图所示，电源电动势为E ，内电阻为r ．当滑动变阻器的触片P 从右端滑到左端时，发现电压表V 1、V 2示数变化的绝对值分别为ΔU 1和ΔU 2，下列说法中正确的是（ ）A ．小灯泡L 1、L 3变暗，L 2变亮B ．小灯泡L 3变暗，L 1、L 2变亮C ．ΔU 1<ΔU 2D ．ΔU 1>ΔU 2二、电源的外部特性曲线 ——路端电压U 随电流I 变化的图像．(1)图像的函数表达式 (2)图像的物理意义 ：①在纵轴上的截距表示电源的电动势E 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动态电路分析
第一种方法：
工具：1.闭合电路欧姆定律I=E R+r 及U =E －Ir 2.部分电路欧姆定律I =U R
步骤：1.由R 变化可知R 总的变化，从而判断U 路及I 总的变化。
如当R 增大时，根据I=E R+r
可知，I 总减小，再根据U 路=E －Ir 可知，U 路增大。
到此可以判断路端电压的变化，电路总电流的变化，及电源的总功率、电源内部功率等。
2.判断主干路上电阻的电压变化
如果主干路上有电阻，则先判断主干路上电阻两端的电压，再判断并联电路两端的电压。
3.判断并联支路中含固定电阻的分支中电流的变化
4.判断并联支路中含变阻器的分支中电流的变化。
例题1：S 闭合后，当R 2的滑动触头向左滑动时，判断各电
表的示数变化。
【解析】1.当R 2的滑动触头向左滑动时，R 2减小，R 总减小，I 总增大，U 路减小。
电压表测量的是路端电压，故减小，A 电流表测量的总电流，故增大。
2.本电路图为R 1与R 2并联电路，故先判断R 1,由于R 1两端
电压减小，故R 1上的电流减小，则A1电流增大。
第二种判断方法：“串反并同”
电阻的变化趋势与电压、电流、功率的变化趋势符合“串”相反，“并”相同。
由电源的正极出发，经过变阻器所在的支路回到电源的负极。
凡是在这条路上的元件，我们都称之为串联关系，其他的未涉及的元件，称为并联关系。
图中从正极出发，经电流表A 至电流表A1,经变阻器到电源的负极。
那么这三个元件我们称之为与变阻器“串联关系”，而R 1、电压表V 与变阻器“并联关系”，这里所谓的串并联不是严格意义的串并联。
根据“串反并同”的原则，由于变阻器的电阻是减小的，故两个电流表的示数是增大的，而电压的示数是减小的，R 1上的电流也是减小的。
这一结果与第一种方法判断结果是相同的。
值得注意的是，无论用哪种方法，首先要根据闭合电路欧姆定律把路端电压及电路的总电流的变化判断出来，有很多题目需要判断电源的总功率或内部功率，或路端电压或电路的总电流，这都需要路端电压及总电流来判断。
利用第二种判断方法似乎简单一些，但有些情况需要我们能认识到。
举例如下。
例题2：在如图所示的电路中,闭合电键S,将滑动变阻器的滑片P 向a 端移动一段距离后,下列结论正确的是（AD ）
A. 灯泡L 变亮
B. 理想电流表读数变小
C. 理想电压表读数变小
D. 电容器C 上的电荷量增多
【解析】本题中经过变阻器的电流也经过电压表V 及灯泡L 及电
流表A ，因此我们把它们作为“串”的关系，“串反”，因此L 变亮，
V 、A 都变大，电容器与L 是并联的，它两端的电压也增大，故电
量增大。
R 2 P A A 1
S R 1 V
例题3：如图所示，电动势为E. 内阻为r的电源与两个灯泡A、B及一个电阻R、理想电压表相接，开始时开关k断开，现在闭合开关k，下列表述正确的是（A）
A.A灯变亮
B.B灯变亮
C. 电源的功率减小
D. 电压表读数变大
【解析】本题中没有变阻器，我们可以把开关闭合的过程看作R从无穷大变小，从而引起电路的各种变化。
（同理，当开关断开时，可以看作R变为无穷大），首先根据闭合电路欧姆定律可以知道，当电阻变小时，总电流I总变大，而路端电压U路变小，可以知道电源的功率变大，电压表示数减小。
灯泡A与R是“串”的关系，变亮，灯泡B与R是“并”的关系，变暗。
故A项正确。
练习1：在如图所示电路中,当滑动变阻器滑片P向下移动时,则( A )
A. A灯变亮、B灯变暗、C灯变亮
B. A灯变暗、B灯变亮、C灯变暗
C. A灯变亮、B灯变暗、C灯变暗
D. A灯变暗、B灯变亮、C灯变亮
练习2：如图所示,平行金属板中带电质点P原处于静止状态,不考
虑电流表和电压表对电路的影响,当滑动变阻器R4的滑片向a端移动时,则( B)
A. 电压表读数减小
B. 电流表读数减小
C. 质点P将向下运动
D. R3上消耗的功率逐渐减小。
