如何将图片格式界址点成果表矢量化
如何将图片格式界址点成果表矢量化有很多朋友苦恼于采集的大量坐标数据不能批量导入CAD，或者是拿到一张打印出来的坐标表，面对那么多点坐标值眼睛都大了，从而导致到处找插件求人啊什么的，搞得晕头转向！现教大家一个方法，希望对大家有用。
工具：OFFICE2010、CAD2010，如果工具版本不同大家就自己在工具栏找找对应的功能吧！！！
一、选择Microsoft Office中的Microsoft OneNote 2010工具：
二、将图片拖入其中，右键选择辅助图片中的文字：
三、张贴到一个空白的excel文档中，并选取其中坐标值并检查是否有遗漏或错误，有将其修改正确后，排列成下图：
四、在C列中输入一下公式取得坐标值=""&B2&","&A2(注意：CAD中坐标输入是先输Y再输X,所以这里先取Y值再取X值)：
五、复制所有点的坐标值粘贴到空白的Word文档中：
六、在Word文档中将所有坐标值全部选中，表格工具--布局--转换为文本，点制表符按确定：
七、在第一行输入：pline如下：(pline后面必须加个空格)
在最后一行回车，再输入C回车
八、复制Word文档中所有值，
将其粘贴到CAD中的命令栏：
一个封闭的图形就这样大功告成！！！在第八点的时候大家可以自己加CAD 中的其它命令，其它的就自己慢慢玩吧！！！
Game Over。
gis中矢量化的方法
gis中矢量化的方法介绍地理信息系统（GIS）中的矢量化是将图像或栅格数据转换为矢量数据的过程。
矢量化是GIS中的重要步骤，可以将图像中的特征和对象转换为点、线和多边形等矢量数据，便于进一步的分析和处理。
本文将探讨在GIS中常用的矢量化方法，包括手动矢量化、自动矢量化和半自动矢量化。
手动矢量化手动矢量化是最基本和常见的矢量化方法。
它需要人工操作，通过在图像上绘制点、线和多边形等几何形状来捕捉和提取特征。
手动矢量化的步骤包括：1.图像预处理：对图像进行预处理，如去噪、增强对比度等，以提高矢量化的准确性和效果。
2.创建图层：在GIS软件中创建一个新的图层，用于存储矢量数据。
3.绘制几何形状：使用绘图工具在图像上绘制点、线和多边形等几何形状，捕捉和提取特征。
4.属性编辑：为每个几何形状添加属性信息，如名称、分类等。
5.数据保存：将手动矢量化的结果保存为矢量数据文件，如Shapefile格式。
手动矢量化的优点是可以根据需要进行精细的编辑和调整，适用于复杂和精确的矢量化任务。
然而，手动矢量化需要较长的时间和人力成本，对操作人员的技能和经验要求较高。
自动矢量化自动矢量化是利用计算机算法和图像处理技术自动提取图像中的特征和对象。
自动矢量化的步骤包括：1.图像预处理：对图像进行预处理，如去噪、平滑、边缘检测等，以便于特征提取。
2.特征提取：使用计算机算法和图像处理技术提取图像中的特征和对象，如边界、角点、线段等。
3.特征转换：将提取到的特征转换为矢量数据，如将边界转换为多边形、将角点转换为点等。
4.数据保存：将自动矢量化的结果保存为矢量数据文件，如GeoJSON格式。
自动矢量化的优点是可以快速且批量地提取特征和对象，减少了人力成本和时间消耗。
然而，自动矢量化的准确性和效果受到算法和图像质量的影响，对于复杂和细节丰富的图像可能存在一定的误差和不完整性。
半自动矢量化半自动矢量化是手动矢量化和自动矢量化的结合，既利用人工操作又借助计算机算法和图像处理技术。
如何使用Photoshop将照片转换为矢量形
如何使用Photoshop将照片转换为矢量形将照片转换为矢量形是一种常见的设计技巧，可以使图像具有清晰的线条和可伸缩性。
Adobe Photoshop是一个功能强大的工具，可以帮助我们实现这一目标。
本文将介绍使用Photoshop将照片转换为矢量形的步骤和技巧。
首先，我们需要导入要转换的照片到Photoshop中。
选择“文件”菜单，点击“打开”，然后浏览并选择你想要转换的照片。
照片将会在Photoshop的工作区中打开。
接下来，我们需要将照片调整为适合转换为矢量形的样式。
这包括调整图像亮度、对比度和颜色饱和度等，以确保最终的矢量形有足够的细节和对比度。
你可以使用“图像”菜单下的调整选项来进行这些调整。
一旦你完成了图像的调整，接下来的步骤是创建一个路径。
路径是矢量形的基础，它定义了图像的形状和线条。
在工具栏上，选择钢笔工具（Pen Tool），然后开始绘制路径。
你可以单击图像上的点来创建直线段，也可以单击并拖动来创建曲线段。
通过点击不同的点和拖动路径的锚点，你可以调整路径的形状，以匹配照片中的线条和边缘。
当你完成路径的绘制后，现在可以将其转换为矢量形了。
选择“文件”菜单，点击“导出”或“存储为副本”，然后选择矢量形的格式，如EPS或SVG。
点击“导出”或“保存”，然后选择保存的位置和文件名。
现在，你已经成功地将照片转换为矢量形了。
然而，有时候简单地将照片转换为矢量形可能不够满意，因为照片中可能存在一些细小的细节或噪点。
在这种情况下，我们可以使用Photoshop的其他工具和技术来进一步改善矢量形的质量。
例如，我们可以使用“直方图”调整选项来调整矢量形的明暗对比度。
选择“图像”菜单下的“调整”选项，然后点击“直方图”。
在直方图窗口中，你可以移动滑块来调整图像的色调、亮度和对比度，以使线条更加清晰和突出。
另外，我们还可以使用“锐化”滤镜来增强图像的细节。
选择“滤镜”菜单，点击“锐化”，然后选择合适的锐化选项。
位图转换成矢量图方法
您是否有这样的感觉：当您看到书上或者是报刊上有许多精美的图案，很想把它放到电脑里变成矢量图形，既好编辑，又好刻绘该多好呀！！于是许多朋友便将图案扫描下来，用coreldraw等软件一笔一划地勾、描，一幅图需要半个多小时，人很累，描出来效果还不一定好。
其实，对于有些轮廓比较清晰的图案，我们可以充分利用photoshop的选区和路径工具来实现像素图到矢量图的转换，简单又快捷。
1.将书本上的图片进行扫描，得到如图a，看起来有点粗糙，怎么办？
2.用photoshop将图片打开，将图片模式改变为索引模式，改成如图b的设置。
怎么样，
图片是不是只有两种颜色了？这样才能便于色彩的选择。
3.在色彩范围里用吸管吸取梅花外面任意一个地方，如图c，按“好”按钮
4.就可以得到如图d，这样只仅仅选择的是梅花外轮廓。
5.反选“或者按快捷键ctrl+shift+i 得到图e：
6.打开路径面板，并点击“从选区建立工作路径”按钮，见图f：
7.将此文件输出为路径，文件命名为 meihua.ai
8.打开coreldraw软件，将刚才保存的。
ai 文件导入进来，咦？为什么导入进来什么都没有呀？不用急，点取轮廓工具按钮并点取“细线轮廓”，出来了吧！一个崭新的矢量图就这样完成了。
随便怎么放大都很清晰，特别适合做图形、图案以及电脑刻绘的朋友们。
试
一试吧！！。
测绘技术中进行矢量化的操作方法
测绘技术中进行矢量化的操作方法测绘技术是现代科技的重要应用之一，它通过对地球表面的测量和绘制，为我们提供了准确的地理数据。
其中，矢量化是测绘技术中的一项重要操作，它指的是将图像或文档中的线条、曲线等图形元素转化为矢量格式的过程。
本文将介绍测绘技术中进行矢量化的操作方法。
一、什么是矢量化在介绍矢量化的操作方法之前，先让我们了解一下矢量化的概念。
在计算机图形学中，矢量图形是使用几何形状的描述符来表示图像的一种图形图像形式。
与之相对的是位图图形，位图图形由像素点组成，随着放大或缩小，其图像质量会有所损失。
而矢量图形则可以无损地被放大或缩小，并且保持图像的清晰度。
因此，在测绘技术中，将测绘数据进行矢量化操作可以提高数据的可用性和图像的精确度。
二、矢量化的操作方法1. 扫描转矢量扫描转矢量是最常用的矢量化操作方法之一。
通过使用扫描仪或数码相机将纸质地图或图片扫描或拍摄为位图文件，然后使用专业软件对位图进行处理。
具体操作方式如下：（1）扫描或拍摄位图：使用扫描仪或数码相机将纸质地图或图片转化为位图文件，尽量保持高分辨率的扫描或拍摄效果。
（2）后期处理：使用专业软件，如Adobe Illustrator、AutoCAD等，打开位图文件，通过软件提供的工具进行后期处理。
这些工具可以根据位图中的线条、曲线等元素自动识别出矢量形状，并转化为矢量图形。
（3）编辑和调整：对于自动识别出的矢量图形，可以进一步进行编辑和调整，例如修整线条、修改曲线等。
2. 数字化绘图数字化绘图是另一种常用的矢量化操作方法。
与扫描转矢量不同，数字化绘图是指直接将纸质地图或图片的线条和图形元素使用绘图设备进行绘制，然后将绘制的结果转化为矢量格式的过程。
具体操作方式如下：（1）准备绘图设备：选择合适的绘图设备，如绘图仪、绘图笔等。
这些设备可以将绘制的图形直接保存为矢量格式。
（2）绘制图形：根据纸质地图或图片上的线条和图形元素，使用绘图设备进行绘制。

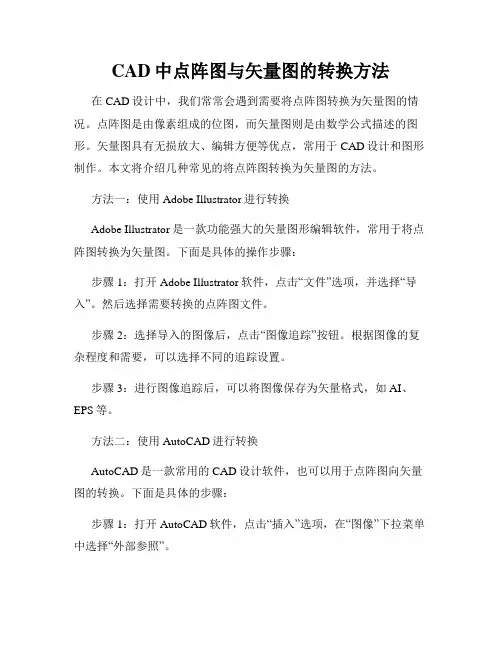

CAD中点阵图与矢量图的转换方法
CAD中点阵图与矢量图的转换方法在CAD设计中，我们常常会遇到需要将点阵图转换为矢量图的情况。
点阵图是由像素组成的位图，而矢量图则是由数学公式描述的图形。
矢量图具有无损放大、编辑方便等优点，常用于CAD设计和图形制作。
本文将介绍几种常见的将点阵图转换为矢量图的方法。
方法一：使用Adobe Illustrator进行转换Adobe Illustrator是一款功能强大的矢量图形编辑软件，常用于将点阵图转换为矢量图。
下面是具体的操作步骤：步骤1：打开Adobe Illustrator软件，点击“文件”选项，并选择“导入”。
然后选择需要转换的点阵图文件。
步骤2：选择导入的图像后，点击“图像追踪”按钮。
根据图像的复杂程度和需要，可以选择不同的追踪设置。
步骤3：进行图像追踪后，可以将图像保存为矢量格式，如AI、EPS等。
方法二：使用AutoCAD进行转换AutoCAD是一款常用的CAD设计软件，也可以用于点阵图向矢量图的转换。
下面是具体的步骤：步骤1：打开AutoCAD软件，点击“插入”选项，在“图像”下拉菜单中选择“外部参照”。
步骤2：在弹出的窗口中选择需要转换的点阵图文件，并设置好其他参数，如缩放比例等。
步骤3：将点阵图插入到AutoCAD绘图界面后，点击“转换为几何图形”按钮。
AutoCAD会自动将点阵图转换为矢量图形。
方法三：使用专业的点阵图转矢量图软件除了上述两种常见的转换方法，还有一些专业的点阵图转矢量图软件也可以用于此项工作。
这些软件可以通过扫描或导入图像文件，进行图像追踪，并将其转换为矢量图。
常见的软件有CorelDRAW、Inkscape等。
综上所述，对于CAD设计中的点阵图与矢量图的转换，可以使用Adobe Illustrator、AutoCAD或专业的点阵图转矢量图软件。
这些软件操作简便，可以满足不同的设计需求。
通过转换，可以使设计图形更加清晰、可编辑性更强，提高设计效率和精度。
当然，选择合适的转换方法需要根据实际情况和个人喜好来决定。

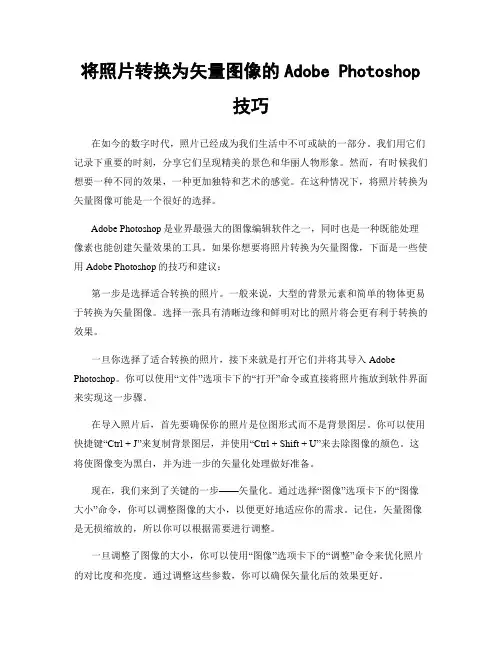

将照片转换为矢量图像的Adobe Photoshop技巧
将照片转换为矢量图像的Adobe Photoshop技巧在如今的数字时代，照片已经成为我们生活中不可或缺的一部分。
我们用它们记录下重要的时刻，分享它们呈现精美的景色和华丽人物形象。
然而，有时候我们想要一种不同的效果，一种更加独特和艺术的感觉。
在这种情况下，将照片转换为矢量图像可能是一个很好的选择。
Adobe Photoshop是业界最强大的图像编辑软件之一，同时也是一种既能处理像素也能创建矢量效果的工具。
如果你想要将照片转换为矢量图像，下面是一些使用Adobe Photoshop的技巧和建议：第一步是选择适合转换的照片。
一般来说，大型的背景元素和简单的物体更易于转换为矢量图像。
选择一张具有清晰边缘和鲜明对比的照片将会更有利于转换的效果。
一旦你选择了适合转换的照片，接下来就是打开它们并将其导入Adobe Photoshop。
你可以使用“文件”选项卡下的“打开”命令或直接将照片拖放到软件界面来实现这一步骤。
在导入照片后，首先要确保你的照片是位图形式而不是背景图层。
你可以使用快捷键“Ctrl + J”来复制背景图层，并使用“Ctrl + Shift + U”来去除图像的颜色。
这将使图像变为黑白，并为进一步的矢量化处理做好准备。
现在，我们来到了关键的一步——矢量化。
通过选择“图像”选项卡下的“图像大小”命令，你可以调整图像的大小，以便更好地适应你的需求。
记住，矢量图像是无损缩放的，所以你可以根据需要进行调整。
一旦调整了图像的大小，你可以使用“图像”选项卡下的“调整”命令来优化照片的对比度和亮度。
通过调整这些参数，你可以确保矢量化后的效果更好。
现在是时候进行真正的矢量化处理了。
选择“图层”选项卡下的“图层样式”命令，并使用“描边”选项来将图像转换为矢量。
通过调整描边参数，你可以控制图像的矢量化程度和效果。
完成矢量化后，你可以选择导出矢量图像。
使用“文件”选项卡下的“导出”命令，选择合适的文件格式（如SVG或EPS），并保存你的矢量图像。
纸质地质图件矢量化方法
目的：
1、根据纸质图件绘制电子图。
2、使电子图与纸质图一致。
3、建立电子坐标系统，使坐标系统与纸质图一致。
步骤：
1、使用扫描仪将纸质图件扫描为tif格式，打开mapgis，使用图像处理-图像分析-数据输入功能将tif文件转换为msi文件。
2、记录原图的经纬度范围，公里网间距，公里网所用分带，所处分带号，比例尺。
打开mapgis，使用投影变换-p投影变换-d绘制投影经纬网功能，输入经纬度范围，选择绘公里网，输入公里网间距；打开角度单位，设置坐标系统为地理坐标，设置经纬度单位与输入单位一致；打开投影参数，设置坐标系统为高斯坐标，输入比例尺，输入所用分带，输入带号。
保存成果文件。
3、利用mapgis建立工程。
打开mapgis图形处理-输入编辑-新建工程-从文件导入，导入上一步文件格式。
添加上一步保存文件，保存工程。
设置比例尺，此时，图像上坐标与mapgis 坐标一致。
4、矫正msi文件。
使用图像处理-图像分析-打开映像文件功能打开msi文件，删除所有控制点，打开参照线文件，线文件选择上一步保存的线文件，顺序添加4个控制点，使用镶嵌融合-drg生产-保存控制点功能，保存控制点。
5、打开3所存工程，添加msi文件，设置比例尺，此时坐标一致。
保存工程。
6、对照msi文件，将图纸点、线、面矢量化。
保存工程。
矢量化地图制图技术的方法和技巧
矢量化地图制图技术的方法和技巧随着科技的发展和地理信息系统的普及，矢量化地图制图技术得到了广泛的应用。
矢量化地图制图能够提供更为精准和详细的地图信息，为用户提供更好的导航和定位服务。
本文将介绍一些矢量化地图制图的方法和技巧，帮助读者更好地理解和应用这一技术。
一、数值化矢量化地图制图方法数值化矢量化地图制图是一种通过数字方式将地图上的各种地理要素信息转化为矢量数据的方法。
首先需要获取原始地图图像，然后通过图像处理软件将图像信息转化为矢量数据。
数值化矢量化地图制图方法的优势是能够提供更高精度的地图信息，但同时也需要较高的技术水平和时间成本。
1. 图像预处理在进行数值化矢量化地图制图之前，需要对原始地图图像进行预处理。
首先进行图像校正，使图像保持原始比例和角度。
其次，进行图像去噪，去除图像中的杂乱像素点和噪音，使地图信息更清晰。
最后，进行图像增强，调整图像的亮度、对比度等参数以提高图像质量。
2. 地理要素提取地理要素提取是将原始图像中的各种地理要素（如道路、建筑物等）转化为矢量数据的过程。
通过图像处理软件的绘图工具，可以逐个绘制各个地理要素的边界线，然后转化为矢量数据。
在提取地理要素时，需要根据地图的比例尺和分辨率进行合理的绘制，以确保提取的矢量数据与实际地图一致。
3. 精度校正由于原始地图图像可能存在一些误差和偏差，矢量化地图制图后的数据也可能存在精度问题。
因此，进行精度校正是必要的。
通过与实地测量数据进行对比，可以对矢量化地图进行误差校正。
校正的方法包括地理配准（将矢量数据与实地测量数据对应匹配）和几何校正（调整地理要素的位置和形状）等。
二、符号化矢量化地图制图技巧符号化矢量化地图制图是通过对地理要素进行符号化处理，使地图更具可读性和美观性的技术。
在进行符号化矢量化地图制图时，需要考虑以下几个方面的技巧：1. 符号设计符号设计是指为地图上的各种地理要素设计合适的符号，以表达地理意义。
例如，道路可以使用不同的线宽和颜色进行表示，建筑物可以使用不同的颜色和填充图案进行表示。
如何利用Adobe Photoshop软件将照片转化成矢量图
如何利用Adobe Photoshop软件将照片转化成矢量图Adobe Photoshop是一款功能强大的图片处理软件，可以用来编辑、合成、修饰和绘制照片等。
一种常见的需求是将照片转化成矢量图，以便在不同尺寸的媒介上使用。
下面我将介绍一些利用Adobe Photoshop软件将照片转化成矢量图的方法。
首先，我们需要明确一个概念，矢量图是由数学公式描述的图形，它以路径、点和线的形式存储。
相比之下，照片是由像素点组成的栅格图像。
矢量图具有无限的分辨率，可以无限放大而不失真，因此在一些需要放大的场合下，使用矢量图更为适合。
在Photoshop中将照片转化成矢量图，其中一种常用的方法是使用“形状工具”来绘制矢量路径。
首先，打开一张照片，在工具栏中选择“形状工具”（快捷键为U），然后选择你想要绘制的形状工具，比如矩形工具或椭圆工具。
接着，在照片上单击并拖动鼠标，绘制出你想要的形状。
你会发现在图像上创建出一个矢量路径。
这种方法的优点是简单易用，适合处理一些简单的图像。
然而，对于复杂的照片，使用形状工具可能会比较困难。
Photoshop还提供了一种更高级的方法，即使用“图像追踪”工具。
在菜单栏中选择“窗口”，然后选择“图像追踪”，打开图像追踪面板。
在图像追踪面板中，点击“新建”按钮，然后在弹出的对话框中选择“从图像创建图层”。
接下来，你可以调整图像追踪的设置，比如阈值、路径、颜色等。
点击“图像追踪”按钮，Photoshop将自动分析照片，并将其转化成矢量图形。
你可以在图层面板中找到转化后的路径图层。
这种方法适用于照片中有明确边界和色块的情况，比如人像照片或风景照片。
除了以上方法，Photoshop还有一些插件可以用来将照片转化成矢量图。
其中一个常用的插件是“InkScribe”，它提供了更多的绘制和编辑工具，可以帮助用户更好地处理矢量图形。
另外，还有一些在线工具和软件可以实现同样的功能，比如“Image Trace”和“Vector Magic”。
MAPGIS矢量化工作流程
MAPGIS矢量化工作流程1、准备光栅文件，启动MAPGIS输入编辑子系统，新建工程、新建控制点、界址点、线层等项目文件，建立界址点文件和线层文件的属性结构；2、采集控制点，记录图幅左下角经纬度，保存项目、工程，退出输入编辑子系统；3、进入投影变换子系统，制作1：1万单线图框和网格文件，根据单图框文件在误差校正子系统中生成控制点校正文件即pnt文件；4、进入输入编辑子系统，开始矢量化的输入工作，依次输入界址点、线层、各类图斑注释，输入界址点文件和线层文件的属性数据，即拐点点号和宽度注记；5、在爱地数据库系统中利用界址点文件和线层文件分别生成拐点文件和宽度注记点文件，回到MAPGIS输入编辑子系统中，通过生成的拐点文件和宽度注记点文件完成拐点点号和宽度信息的注记；6、仔细检查工作底图和矢量化图件，看有无疏漏之处；7、检查重叠线、清线重叠坐标及自相交，第2套文件生成完毕；8、在实用服务子系统中利用先前生成的pnt文件进行误差校正，生成第3套文件；9、图形裁剪；10、合并单图框和裁剪后的线层文件；11、生成地图库文件，对辖区内的图幅按线层文件进行图幅接边；12、单幅图内线文件的拓扑错误检查，根据线拓扑错误清单进行查错修改；13、线转弧段，进行弧段拓扑错误检查（及区拓扑错误检查），根据区拓扑错误清单进行查错修改；14、拓扑重建，生成区文件DLTB（地类图斑）；15、利用DLTB文件在爱地系统中建立区文件的属性结构，在MAPGIS中修改DLTB属性结构，同时生成第4套文件；16、在爱地系统中生成数据字典和接图表；17、对辖区内所有图幅按点、线、区同类型进行合并；18、对所有合并后的辖区内的点、线、区文件进行投影变换，使本辖区内的图幅与接图表处于同一坐标系内；19、根据代码库（数据字典）附标准色；20、数据建库生成本辖区内的图幅接合表（MAPGIS应用实例）1、先在爱地系统中的输出各级境界中生成县乡村级界线（打开工程文件，行政和权属区处于红色为可编辑状态），同时利用接图表文件生成本辖区图幅号点文件（条件生成点文件，属性生成点文件，提取图幅号字段），如下图：2、进入MAPGIS输入子系统，从文件导入辖区界、接图表、县、乡、村界线文件，对接图表文件进行弧段转线，生成接图表线文件，删除接图表区文件，使辖区界处于可编辑状态，使用自动区标注功能，通过提取权属名称字段，将村名提取到一个村名文件（点文件）中，同时添加该文件，如果村名不可见，可对该文件进行替换点参数的操作，更改高、宽参数，使村名在接图表上可见，3、修改村名文件的属性结构，添加村名字段，字符串型，40位，OK 退出，如下图4、保存项目、工程，退出MAPGIS输入子系统，将修改好属性结构的村名文件换名复制一份，进入爱地系统，建库工具――根据文件输属性，如下图：参数设置如下：提取属性文件为村名文件，输入属性文件为复制过的村名文件，输入属性字段为村名，选择根据空间位置、根据点内容，单击输入，选择是，返回，退出，如下图：5、进入MAPGIS输入子系统，打开先前建立的图幅接合表工程，添加输入属性后的村名文件，删除原有的村名文件，在检查菜单中选择工作区属性检查，在属性结构中选择村名，即可在窗口右侧的属性内容中看到本辖区内的所有行政村名，双击其中的某一个村名，即可在图幅接合表中闪动该村名所在的位置。
