大学物理一实验报告
大学物理（一）实验报告目录实验1刚体转动的研究实验报告................................................ (1)实验2惠斯通电桥测电阻实验报告............................................. (6)实验3三线摆测刚体转动实验报告 (11)实验4密立根油滴法测定电子电荷实验报告 (18)实验5静电场测绘实验报告 (23)实验6阴极射线示波器实验预习报告 (28)实验7测定钢丝的杨氏弹性模量实验报告............ . (29)实验8电位差计测电动势实验报告 (34)实验9导轨上的一维运动实验报告 (40)实验10 测定液体变温粘滞系数实验报告 (47)刚体转动的研究实验预习报告班级组姓名学号年月日同组人实验台号教师签字[实验原理](实验示意图、主要计算公式等)图1实验示意图解释下列概念或定律:1.刚体2.刚体的转动惯量3. 力矩4．刚体的转动定律5.视差[实验步骤]（简要列出实验主要操作步骤）[数据表格]下落高度：h1= (m)；h2= (m)；h= (m) [注意事项]刚体转动的研究实验报告班级组姓名学号实验成绩年月日同组人实验台号教师签字[实验目的][实验仪器]（规格、型号、精度）[实验原理](简述)[数据表格]（要求计算刚体的转动惯量和摩擦力矩，并作图）表1测量原始数据表砝码下落高度：h 1= (m)； h 2= (m)； h = (m) 图121t r与r 关系图（在直角坐标纸上做图）[数据处理][实验结果][分析讨论]1、实验中为何使用25克左右的砝码而不使用比25克大得多或小得多的砝码？2、怎样用最小二乘法拟合实验数据？惠斯通电桥测电阻实验预习报告班级组姓名学号年月日同组人实验台号教师签字[实验原理](简述)图1实验电路原理图[实验步骤]（简要列出实验主要操作步骤）1、自组电桥2、箱式电桥[数据表格]1、自组电桥电阻单位：2、箱式电桥电阻单位：[注意事项]箱式电桥倍率与不确定度计算表：惠 斯 通 电 桥 测 电 阻 实 验 报 告班级 组 姓 名 学号 实验成绩 年 月 日 同组人 实验台号 教师签字 [实验目的][实验原理][实验仪器]（规格、型号、精度）[数据表格]1、 自组电桥（要求：分别计算a R 和b R 的均值，不确定度和相对不确定度，写出计算过程）电阻单位：2、箱式电桥（要求：将表格填写完整，写出a R 和b R 的不确定度的计算过程） 电阻单位：[[结果表达][分析讨论]1、当惠斯通电桥达到平衡后，若交换电源和检流计位置，电桥是否仍保持平衡？2、什么是电桥灵敏度？如何测定灵敏度引入的误差？三线摆法测刚体转动惯量实验预习报告班级组姓名学号年月日同组人实验台号教师签字[实验原理](简述)[实验步骤]（简述）[数据表格]表1.圆盘转动惯量测试数据记录表表2. 圆环转动惯量测试数据记录表三线摆转动惯量的理论公式：Ｊ盘Ｊ环三线摆转动惯量的实验公式：Ｊ盘Ｊ环[注意事项]三线摆法测刚体转动惯量实验报告班级组姓名学号实验成绩年月日同组人实验台号教师签字[实验目的][实验仪器][实验原理]图1.三线摆法测刚体转动惯量原理图[数据表格]表1.圆盘转动惯量测试数据记录表表2.圆环转动惯量测试数据记录表[数据处理]1.转动惯量的计算三线摆转动惯量的理论计算：Ｊ盘Ｊ环三线摆转动惯量的实验计算：Ｊ盘Ｊ环2.各直接测量量的不确定度的计算3.盘的不确定度的计算4.环的不确定度的计算5.转动惯量的理论值与实验值的百分比比较[结果表达] [分析讨论]密立根油滴法测定单电子电荷实验预习报告班级组姓名学号年月日同组人实验台号教师签字[实验原理](简述)[实验步骤]（简述）[数据表格][注意事项]密立根油滴法测定单电子电荷实验报告班级组姓名学号实验成绩年月日同组人实验台号教师签字[实验目的][实验仪器][实验原理](简述)图1.密立根油滴法测定单电子电荷原理图[数据表格][数据处理] t(s)的计算q(c)的计算e(c)的计算不确定度的计算1.2.3.e与单电子电量e0的比较[结果表达][分析讨论]静电场测绘实验预习报告班级组姓名学号年月日同组人实验台号教师签字[实验原理](简述)[实验步骤]（简述）[数据表格] 2a= cm；2b=cm[静电场测绘实验报告班级组姓名学号实验成绩年月日同组人实验台号教师签字[实验目的][实验仪器][实验原理](用稳恒电流的电场模拟静电场的依据)：[实验数据]a= cm；b= cm实验所得的等位线图：（在此处粘贴等位线图）ln a = ；ln b = ；用坐标纸作图。
横坐标为lnr ，纵坐标为V r /V 0。
理论曲线由（lna,1），（lnb,0）确定；实验曲线由（ln i r ,0ir V V ）确定。
粘贴坐标纸[分析讨论] 1、（V r /V 0）~lnr 曲线和（V r /V 0）理论~lnr 曲线不重合的原因是什么。
2、 用稳恒电流场模拟静电场，对实验条件有哪些要求。
阴极射线示波器实验预习报告班级组姓名学号年月日同组人实验台号教师签字[预习思考题]1.画出示波管的基本结构示意图。
2.画出相同周期的正弦信号与扫描信号的合成图。
如果观测到的正弦信号波形不稳定，试分析其原因？3.观测两个完整稳定的正弦信号波形时，若输入信号频率为100Hz，则扫描信号的周期应为多少？4.怎样观测李萨如图形？在什么情况下，李萨如图形为椭圆？测定钢丝的杨氏弹性模量实验预习报告班级组姓名学号年月日同组人实验台号教师签字[实验原理](简述)[实验步骤]（简述）[注意事项][数据表格]表一标尺读数表二金属丝直径测量表三其他测量值测 定 钢 丝 的 杨 氏 弹 性 模 量 实验报告班级 组 姓 名 学号 实验成绩 年 月 日 同组人 实验台号 教师签字 [实验目的][实验原理] （简述）1.拉伸法测量杨氏模量 4.放大原理图2.光杠杆镜尺法测量微小长度变化3.逐差法处理数据[数据表格]1. 数据记录：（所测定的每一数据直接填入表中，勿用铅笔，不得涂改）表一：金属丝的直径表二: 标尺读数（mm）表三:其他测量值[数据处理]（1）E的计算∆的不确定度的计算（2）n∆（3）d的不确定度的计算（4）E的计算r（5）E的计算[结果表达][分析讨论]用电位差计测量电源电动势直流电位差计就是用比较法测量电位差的一种仪器。
它的工作原理与电桥测量电阻一样，是电位比较法。
其中板式电位差计的原理直观性较强，有一定的测量精度，便于学习和掌握，而箱式电位差计是测量电位差的专用仪器，使用方便，测量精度高，稳定性好。
此外，由于许多电学量都可变为电压的测量，因此电位差计除了电位测量之外还可测量电流、电阻等其它量。
本实验讨论板式电位差计。
实验目的1．掌握补偿法测电动势的原理和方法。
2．测量干电池的电动势。
实验仪器板式电位差计，检流计，标准电池，待测电池，保护电阻（2个标准电阻），电阻箱，直流稳压电源等。
实验原理电源的电动势在数值上等于电源内部没有净电流通过时两极件的电压。
如果直接用电压表测量电源电动势，其实测量结果是端电压，不是电动势。
因为将电压表并联到电源两端，就有电流I 通过电源的内部。
由于电源有内阻0r ，在电源内部不可避免地存在电位降0Ir ，因而电压表的指示值只是电源的端电压（0Ir E U -=）的大小，它小于电动势。
显然，为了能够准确的测量电源的电动势，必须使通过电源的电流I 为零。
此时，电源的端电压U 才等于其电动势E 。
电位差计就是一种根据补偿法思想设计的测量电动势（电压）的仪器。
1. 补偿原理如图1所示，把电动势分别为s E 、x E 和检流计G 联成闭合回路。
当s E <x E 时，电流方向如图所示，检流计指针偏向一边。
当s E >x E 时，电流方向与图示方向相反，检流计指针偏向另一边。
只有当x E E s =时，回路中才没有电流，此时i ＝0，检流计指针不偏转，我们称这两个电动势处于补偿状态。
反过来说，若i ＝0，则x E E s =。
图1 补偿电路2．电位差计原理如图2所示，AB 为一根粗细均匀的电阻丝，它与滑线变阻器p R 及工作电源E 、电源开关1K 组成的回路称作工作回路，由它提供稳定的工作电流0I ；由待测电源x E 、检流计G 、电阻丝CD 构成的回路D K CG E 2x 称为测量回路;由标准电源s E 、检流计G 、电阻丝CD 构成的回路D K CG E 2s 称为定标（或校准）回路。
滑线变阻器P R 用来调节工作电流0I 的大小，电流0I 的变化可以改变电阻丝AB 单位长度上电位差0U 的大小。
C 、D 为电阻丝AB 上的两个活动接触点，可以在电阻丝上移动，以便从AB 上取适当的电位差来与测量支路上的电位差（或电动势）补偿，此时检流计指针指零，也就是电位差计达到补偿状态。
图2 电位差计原理图(1) 定标定标即标定电阻丝AB 单位长度上电位差0U 的大小。
当电键1K 接通，2K 既不x E 接通、又不与s E 接通时，流过AB 的电流0I 和CD 两端的电压分别为00p AB EI R R r =++ （1）CD 0D C CD R r R R EU U U AB p ++=-= （2）式中0r 为电源E 的内阻。
当电键2K 倒向 1时，则AB 两点间接有标准电源s E 和检流计G 。
若CD U >s E 时，标准电池充电，检流计的指针发生偏转；若CD U <s E 时，标准电池放电，检流计的指针反向偏转；若CD U ＝s E 时，检流计的指针指零，标准电池无电流流过，则CD U 就是标准电池的电动势，此时称电位差计达到了平衡状态。
令C 、D 间长度为s l ，因为电阻丝各处粗细均匀、电阻率都相等，则电阻丝AB 单位长度上的电压降为0U0ssE U l =为了定量地描述因检流计灵敏度限制给测量带来的影响，引入“电位差计电压灵敏度”这一概念。
其定义为电位差计平衡时（G 指零）移动d 点改变单位电压所引起检流计指针偏转的格数。
即 Vn S ∆∆=（格／伏）(2) 测量在保证工作电流0I 不变的条件下，将2K 拨向2，则C 、D 两点间的s E 换接成待测电源x E ，由于一般情况下x s E E ≠，因此检流计的指针将左偏或右偏，电位差计失去了平衡。
此时如果合理移动C 和D 点的位置以改变CD U ，当CD U ＝x E 时，电位差计又重新达到平衡，使检流计G 的指针再次指零,设此时C 、D 两点之间的距离为x l ，则待测电池的电动势为x ssx l l E E =实验步骤1．按图3连接线路。
R 为电阻箱，先选取2M Ω标准电阻作为保护电阻。
大学物理实验报告

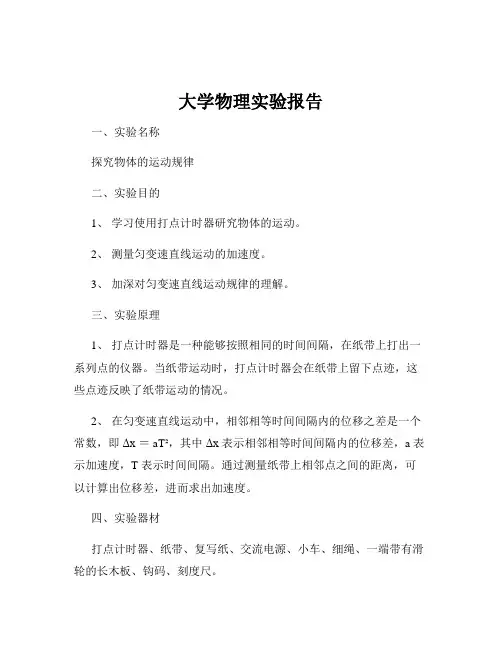

大学物理实验报告一、实验名称探究物体的运动规律二、实验目的1、学习使用打点计时器研究物体的运动。
2、测量匀变速直线运动的加速度。
3、加深对匀变速直线运动规律的理解。
三、实验原理1、打点计时器是一种能够按照相同的时间间隔，在纸带上打出一系列点的仪器。
当纸带运动时，打点计时器会在纸带上留下点迹，这些点迹反映了纸带运动的情况。
2、在匀变速直线运动中，相邻相等时间间隔内的位移之差是一个常数，即Δx ＝ aT²，其中Δx 表示相邻相等时间间隔内的位移差，a 表示加速度，T 表示时间间隔。
通过测量纸带上相邻点之间的距离，可以计算出位移差，进而求出加速度。
四、实验器材打点计时器、纸带、复写纸、交流电源、小车、细绳、一端带有滑轮的长木板、钩码、刻度尺。
五、实验步骤1、安装实验装置将长木板平放在实验桌上，把滑轮固定在长木板的一端，将打点计时器固定在长木板上，纸带穿过打点计时器的限位孔，复写纸放在纸带的上面。
将细绳的一端系在小车上，另一端通过滑轮挂上钩码。
2、接通电源，释放小车先接通电源，待打点计时器工作稳定后，再释放小车，使小车在长木板上做匀加速直线运动。
3、打点结束，关闭电源当小车运动到长木板的另一端时，关闭电源，取下纸带。
4、测量数据用刻度尺测量纸带上相邻点之间的距离，并记录下来。
5、数据处理选取一条点迹清晰的纸带，舍去开头比较密集的点，从便于测量的地方取一个点作为计数点 0，以后每隔 01s 选取一个计数点，依次标为1、2、3、4、5、6……测量各计数点到计数点0 的距离x₁、x₂、x₃、x₄、x₅、x₆……计算相邻相等时间间隔内的位移差Δx₁＝ x₂ x₁，Δx₂＝ x₃ x₂，Δx₃＝ x₄ x₃……6、计算加速度根据Δx ＝ aT²，计算出加速度 a 的平均值。
六、实验数据记录｜计数点|时间（s）｜位移（cm）｜｜：：｜：：｜：：｜｜0|0|0|｜1|01|12|｜2|02|30|｜3|03|54|｜4|04|84|｜5|05|120|｜6|06|162|七、实验数据处理Δx₁＝ x₂ x₁＝ 30 12 ＝ 18（cm）Δx₂＝ x₃ x₂＝ 54 30 ＝ 24（cm）Δx₃＝ x₄ x₃＝ 84 54 ＝ 30（cm）Δx₄＝ x₅ x₄＝ 120 84 ＝ 36（cm）Δx₅＝ x₆ x₅＝ 162 120 ＝ 42（cm）a₁＝Δx₁/T²＝ 18/（01)²＝ 180（cm/s²）a₂＝Δx₂/T²＝ 24/（01)²＝ 240（cm/s²）a₃＝Δx₃/T²＝ 30/（01)²＝ 300（cm/s²）a₄＝Δx₄/T²＝ 36/（01)²＝ 360（cm/s²）a₅＝Δx₅/T²＝ 42/（01)²＝ 420（cm/s²）a ＝（a₁＋ a₂＋ a₃＋ a₄＋ a₅)／5 ＝（180 ＋ 240 ＋ 300 ＋360 ＋ 420)／5 ＝ 300（cm/s²）八、实验误差分析1、纸带与打点计时器之间的摩擦会导致测量结果偏小。
大学物理实验报告（通用10篇）
大学物理实验报告（通用10篇）大学物理实验报告(通用10篇)在当下这个社会中，我们使用报告的情况越来越多，报告具有语言陈述性的特点。
你所见过的报告是什么样的呢？以下是小编精心整理的大学物理实验报告，仅供参考，希望能够帮助到大家。
大学物理实验报告1一、演示目的气体放电存在多种形式，如电晕放电、电弧放电和火花放电等，通过此演示实验观察火花放电的发生过程及条件。
二、原理首先让尖端电极和球型电极与平板电极的距离相等。
尖端电极放电，而球型电极未放电。
这是由于电荷在导体上的分布与导体的曲率半径有关。
导体上曲率半径越小的地方电荷积聚越多(尖端电极处)，两极之间的电场越强，空气层被击穿。
反之越少(球型电极处)，两极之间的电场越弱，空气层未被击穿。
当尖端电极与平板电极之间的距离大于球型电极与平板电极之间的距离时，其间的电场较弱，不能击穿空气层。
而此时球型电极与平板电极之间的距离最近，放电只能在此处发生。
三、装置一个尖端电极和一个球型电极及平板电极。
四、现象演示让尖端电极和球型电极与平板电极的距离相等。
尖端电极放电，而球型电极未放电。
接着让尖端电极与平板电极之间的距离大于球型电极与平板电极之间的距离，放电在球型电极与平板电极之间发生五、讨论与思考雷电暴风雨时，最好不要在空旷平坦的田野上行走。
为什么?大学物理实验报告2实验报告一.预习报告1.简要原理2.注意事项二.实验目的三.实验器材四.实验原理五.实验内容、步骤六.实验数据记录与处理七.实验结果分析以及实验心得八.原始数据记录栏(最后一页)把实验的目的、方法、过程、结果等记录下来，经过整理，写成的书面汇报，就叫实验报告。
实验报告的种类因科学实验的对象而异。
如化学实验的报告叫化学实验报告，物理实验的报告就叫物理实验报告。
随着科学事业的日益发展，实验的种类、项目等日见繁多，但其格式大同小异，比较固定。
实验报告必须在科学实验的基础上进行。
它主要的用途在于帮助实验者不断地积累研究资料，总结研究成果。
最新大学物理实验1-实验报告模板
最新大学物理实验1-实验报告模板实验名称：测量物体的密度实验目的：1. 掌握测量固体和液体密度的基本方法。
2. 熟悉使用比重瓶和电子天平的操作。
3. 分析实验误差，提高实验数据的准确性。
实验原理：密度定义为物体质量与体积的比值，即 \( \rho = \frac{m}{V} \)。
本实验通过测量物体的质量和体积来计算其密度。
对于固体，体积可通过排水法测量；对于液体，体积可通过比重瓶直接测量。
实验仪器：1. 电子天平2. 比重瓶3. 烧杯4. 移液管5. 蒸馏水6. 待测固体样品7. 待测液体样品实验步骤：1. 使用电子天平测量待测固体样品的质量 \( m \)。
2. 将适量的蒸馏水倒入烧杯中，使用移液管将部分水转移到比重瓶中。
3. 将待测固体样品完全浸入比重瓶中的水中，并记录比重瓶中水的体积变化 \( V_{water} \)。
4. 计算固体样品的体积 \( V = V_{water} \)。
5. 根据密度公式计算固体样品的密度 \( \rho = \frac{m}{V} \)。
6. 重复上述步骤，测量不同液体样品的密度。
7. 记录所有数据，并进行必要的误差分析。
实验数据与结果：（此处填写实验数据表格，包括样品编号、质量m、体积V、计算出的密度ρ以及可能的误差分析）结论：通过本次实验，我们成功地测量了不同固体和液体样品的密度，并掌握了使用比重瓶和电子天平进行密度测量的方法。
实验结果与理论值相近，但在实际操作中存在一定的系统误差和随机误差，这些误差来源包括仪器的精度限制、操作者的技术水平等。
未来可以通过改进实验方法和提高操作精确度来减少误差，提高实验结果的准确性。
示波器使用大学物理实验报告1
示波器使用大学物理实验报告1一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，包括示波器的调节、信号的输入与显示等。
3、学会使用示波器测量正弦波、方波等信号的电压、频率和周期等参数。
二、实验仪器示波器、函数信号发生器、探头、连接线等。
三、实验原理示波器是一种用于显示电信号波形的电子仪器。
它通过将输入的电信号转换为光信号，并在荧光屏上显示出来，从而使我们能够观察到信号的变化情况。
示波器主要由电子枪、偏转系统和荧光屏三部分组成。
电子枪产生高速电子束，经过偏转系统的作用，使电子束在荧光屏上按照输入信号的变化规律进行偏转，从而形成信号的波形。
示波器的显示原理是基于电子束在电场和磁场中的偏转。
当在垂直偏转板和水平偏转板上分别加上适当的电压时，电子束就会在垂直和水平方向上发生偏转，从而在荧光屏上显示出相应的波形。
四、实验内容及步骤1、示波器的调节（1）打开示波器电源，预热一段时间。
（2）调节辉度和聚焦旋钮，使荧光屏上的亮点清晰可见。
（3）调节水平和垂直位移旋钮，将亮点移至屏幕的中心位置。
（4）选择适当的触发方式和触发电平，使示波器能够稳定地显示输入信号的波形。
2、正弦波信号的测量（1）将函数信号发生器的输出端与示波器的输入端连接，设置函数信号发生器输出正弦波信号，频率为 1kHz，峰峰值为 5V。
（2）调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在屏幕上显示完整且清晰。
（3）测量正弦波的峰峰值、有效值、频率和周期。
峰峰值：通过示波器的垂直刻度读取正弦波的峰峰值。
有效值：根据公式 U 有效值＝ U 峰峰值／√2 计算正弦波的有效值。
频率：根据示波器水平刻度上一个周期所对应的时间，计算出正弦波的频率。
周期：直接从示波器上读取正弦波的周期。
3、方波信号的测量（1）设置函数信号发生器输出方波信号，频率为 500Hz，峰峰值为 3V。
（2）按照上述方法测量方波信号的峰峰值、频率和周期。
大学物理实验报告大全

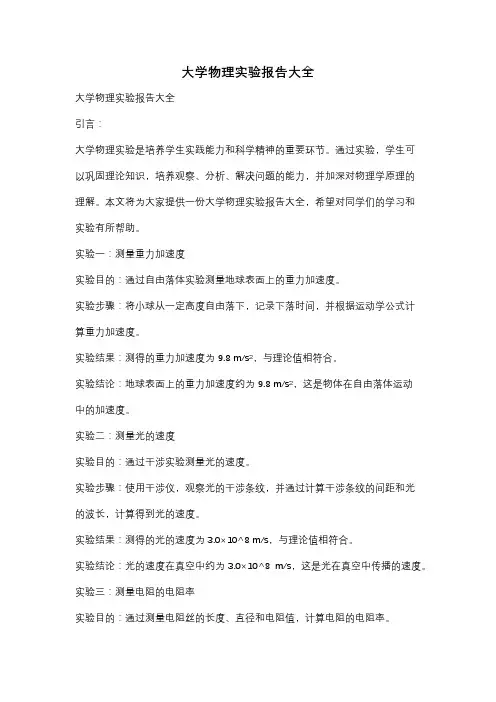

大学物理实验报告大全大学物理实验报告大全引言：大学物理实验是培养学生实践能力和科学精神的重要环节。
通过实验，学生可以巩固理论知识，培养观察、分析、解决问题的能力，并加深对物理学原理的理解。
本文将为大家提供一份大学物理实验报告大全，希望对同学们的学习和实验有所帮助。
实验一：测量重力加速度实验目的：通过自由落体实验测量地球表面上的重力加速度。
实验步骤：将小球从一定高度自由落下，记录下落时间，并根据运动学公式计算重力加速度。
实验结果：测得的重力加速度为9.8 m/s²，与理论值相符合。
实验结论：地球表面上的重力加速度约为9.8 m/s²，这是物体在自由落体运动中的加速度。
实验二：测量光的速度实验目的：通过干涉实验测量光的速度。
实验步骤：使用干涉仪，观察光的干涉条纹，并通过计算干涉条纹的间距和光的波长，计算得到光的速度。
实验结果：测得的光的速度为3.0×10^8 m/s，与理论值相符合。
实验结论：光的速度在真空中约为3.0×10^8 m/s，这是光在真空中传播的速度。
实验三：测量电阻的电阻率实验目的：通过测量电阻丝的长度、直径和电阻值，计算电阻的电阻率。
实验步骤：测量电阻丝的长度和直径，并使用电桥测量电阻值，根据电阻率的定义计算电阻的电阻率。
实验结果：测得的电阻率为1.0×10^-6 Ω·m，与理论值相符合。
实验结论：电阻的电阻率是一个物质的固有属性，不随电阻的形状和尺寸变化而变化。
实验四：测量电流的电荷量实验目的：通过电解水实验测量电流的电荷量。
实验步骤：将电解水放在电解槽中，通过电流计测量通过电解槽的电流和电解水的电解时间，计算电流的电荷量。
实验结果：测得的电荷量为1.6×10^-19 C，与理论值相符合。
实验结论：电流的电荷量是电流通过导体所携带的电荷的量度。
实验五：测量声音的速度实验目的：通过共振管实验测量声音的速度。
实验步骤：调整共振管的长度，使共振现象发生，通过测量共振管的长度和声音的频率，计算声音的速度。
关于大学物理实验报告参考精选5篇
关于大学物理实验报告参考精选5篇通过实验，我们得出结果，很明显的可以发现热敏电阻的阻值对温度的变化是非常敏感的。
下面就是小编给大家带来的大学物理实验报告，希望能帮助到大家!大学物理实验报告1摘要：热敏电阻是阻值对温度变化非常敏感的一种半导体电阻，具有许多独特的优点和用途，在自动控制、无线电子技术、遥控技术及测温技术等方面有着广泛的应用。
本实验通过用电桥法来研究热敏电阻的电阻温度特性，加深对热敏电阻的电阻温度特性的了解。
关键词：热敏电阻、非平衡直流电桥、电阻温度特性1、引言热敏电阻是根据半导体材料的电导率与温度有很强的依赖关系而制成的一种器件，其电阻温度系数一般为(-0.003~+0.6)℃-1。
因此，热敏电阻一般可以分为:Ⅰ、负电阻温度系数(简称NTC)的热敏电阻元件常由一些过渡金属氧化物(主要用铜、镍、钴、镉等氧化物)在一定的烧结条件下形成的半导体金属氧化物作为基本材料制成的，近年还有单晶半导体等材料制成。
国产的主要是指MF91~MF96型半导体热敏电阻。
由于组成这类热敏电阻的上述过渡金属氧化物在室温范围内基本已全部电离，即载流子浓度基本上与温度无关，因此这类热敏电阻的电阻率随温度变化主要考虑迁移率与温度的关系，随着温度的升高，迁移率增加，电阻率下降。
大多应用于测温控温技术，还可以制成流量计、功率计等。
Ⅱ、正电阻温度系数(简称PTC)的热敏电阻元件常用钛酸钡材料添加微量的钛、钡等或稀土元素采用陶瓷工艺，高温烧制而成。
这类热敏电阻的电阻率随温度变化主要依赖于载流子浓度，而迁移率随温度的变化相对可以忽略。
载流子数目随温度的升高呈指数增加，载流子数目越多，电阻率越小。
应用广泛，除测温、控温，在电子线路中作温度补偿外，还制成各类加热器，如电吹风等。
2、实验装置及原理【实验装置】FQJ—Ⅱ型教学用非平衡直流电桥，FQJ非平衡电桥加热实验装置(加热炉内置MF51型半导体热敏电阻(2.7kΩ)以及控温用的温度传感器)，连接线若干。
大学物理实验报告(a4手写版)(一)2024
大学物理实验报告(a4手写版)（一）引言概述- 本实验报告旨在总结和分析大学物理实验的结果和数据，以便更好地理解物理原理和加深对实验内容的理解。
- 在该实验报告中，我们将详细介绍实验的目的、所用仪器和方法以及实验过程中获得的关键数据和结果。
- 通过这个实验报告的撰写和分析，我们可以更好地掌握和了解大学物理实验的重要性和基本原理。
正文内容一、引力实验1. 确定使用的实验装置和仪器2. 记录实验中所用的材料和物体的质量3. 通过测量高度和时间来计算实验物体的加速度4. 分析测量数据并绘制相关的图表5. 讨论实验结果和原理，以及与预期结果的比较二、光学实验1. 使用凸透镜和凹透镜进行像的成像实验2. 测量物体和像的距离以及透镜的焦距3. 分析实验数据并计算透镜的放大倍数和物距像距关系4. 比较实验结果与凸透镜和凹透镜的理论公式5. 探讨透镜的应用和原理，以及误差来源和可能改进的方法三、电磁实验1. 使用电磁铁和磁弹簧进行磁场实验2. 测量电磁铁产生的磁场强度和磁力3. 计算电流和磁场的关系，以及磁感应强度的大小4. 比较实验结果与理论公式的一致性5. 讨论电磁的基本原理和应用，以及实验中可能出现的误差和改进方法四、力学实验1. 使用弹簧测力计和斜面进行力的测量实验2. 测量物体在斜面上的斜率和力的大小3. 分析测量数据并计算物体的重力加速度和力的大小4. 实验结果与理论公式进行比较，讨论实验误差和改进方法5. 探讨力学的基本原理和力的平衡和平移的关系五、热学实验1. 使用热传导装置进行热传导实验2. 测量不同材料的导热系数和传热速率3. 分析实验数据并计算热传导的速率和热传导系数4. 比较实验结果与理论公式的一致性5. 探讨热力学的基本原理和热传导的应用，以及实验中可能出现的误差和改进方法总结- 本实验报告对大学物理实验进行了全面的介绍和分析，涵盖了引力、光学、电磁、力学和热学实验。
- 通过实验和数据的收集、分析和比较，我们更深入地理解了物理原理和实验的基本原则。
大学物理1实验报告
大学物理1实验报告大学物理1实验报告引言：大学物理实验是一门重要的课程，通过实践探究物理规律，加深对理论知识的理解。
本次实验旨在通过实际操作和数据分析，探究物理实验的基本原理和应用。
本报告将详细介绍实验的目的、原理、实验步骤、实验结果和结论，并提出改进和展望。
实验目的：本次实验的目的是通过测量和分析物理现象，探究相关物理规律，提高学生对物理实验的操作技能和数据处理能力。
通过这次实验，我们将加深对物理实验原理的理解，培养科学实验的思维方式。
实验原理：在这里，我们简要介绍实验的基本原理。
实验原理是理解实验过程和结果的基础。
在本次实验中，我们将研究某一物理现象，并通过实验操作和数据收集来验证一定的物理规律。
这个物理规律可以是基本的牛顿定律、能量守恒定律、电磁感应定律等。
通过实验，我们将观察和测量物理现象，收集数据，并利用相关的物理公式和理论知识进行分析和解释。
实验步骤：本次实验的步骤如下所示：1. 准备实验所需的器材和材料，包括测量仪器、实验装置和样品等。
2. 按照实验操作指南，逐步进行实验。
确保实验过程中的数据收集和记录的准确性。
3. 收集实验数据，并进行初步的数据处理和分析。
4. 根据实验结果，结合理论知识，得出实验结论。
实验结果：在这一部分，我们将详细介绍实验的结果。
实验结果应该包括实验数据、数据处理和分析。
通过实验数据的收集和处理，我们可以得出一些有意义的结论，并与理论预期进行比较。
实验结果的准确性和可靠性对于实验的有效性至关重要。
结论：通过本次实验，我们得出了一些重要的结论。
结论应该是通过实验数据和理论分析得出的科学结论，能够回答实验目的所提出的问题。
结论的正确性和合理性是评价实验的成败的重要标准之一。
改进和展望：在实验报告的最后，我们可以提出一些改进和展望的意见。
改进可以包括实验操作的改进、数据处理方法的改进等。
展望可以包括进一步深入研究该物理现象、探索其他相关实验等。
总结：通过本次实验，我们深入了解了物理实验的基本原理和应用。
《大学物理(一)》实验报告
中国石油大学（华东）现代远程教育实验报告课程名称：大学物理(一)实验名称：速度、加速度的测定和牛顿运动定律的验证实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：朱建军学提交时间：2017年6月6日四、实验内容像a—F图像.(6) 保持沙和小桶质量不变，在小车上加砝码，重复上面的实验，然后画出质量倒数与加速度a之间关系a—的图像.3. 注意事项(1) 使沙和小桶的总质量远小于小车和砝码的总质量.(2) 平衡摩擦力时不要挂小桶，应连着纸带，且接通电源. 判断小车是否作匀速直线运动可以直接观察，也可以用打点计时器打出的纸带判定(各点间间距相等).(3) 小车应紧靠打点计时器，先接通电源后才放手.(4) 画a—F和a—图像时，应使所描的点均匀分布在直线两侧.4。
难点突破：（1）. 数据处理需要计算各种情况下所对应的小车加速度时，使用“研究匀变速直线运动”的方法，先在纸带上标明计数点，测量各计数点间的距离，根据公式a=计算加速度.需要记录各组对应的加速度与小车所受牵引力F，然后建立直角坐标系，纵坐标表示加速度a，横坐标表示作用力F，描点画a—F图像，如果图像是一条直线，便证明T加速度与作用力成正比.再记录各组对应的加速度与小车和砝码总质量，然后建立直角坐标系，用纵坐标表示加速度a，横坐标表示总质量的倒数，描点画a—图像，如果图像是一条直线，就证明了加速度与质量成反比五、实验数据①研究加速度与质量成反比，跟力成正比实验中所采用的牵引力由细绳来提供，而计算时，采用的是桶和沙所受的总重力(M′+m′)g，这二者之间存在着差异，当桶和沙通过细绳与小车一起运动时，由于桶和沙也做匀加速直线运动，故其所受合外力不为零，即(M′+m′)g＞F. F为细绳上的张力，也是细绳对小车的拉力. 因此，用这种方法得到的结果必然存在误差. 因此本实验要求桶和沙的总质量远小于车和砝码的质量，此时(M′+m′)相对于(M+m)可以忽略，则(M′+m′)a相对于(M+m)a可以忽略，即F近似等于(M′+m′)g. 因此，理论上说，桶和沙的总质量与小车和砝码的总质量相比越小，误差越小.②平衡摩擦力时，如果忘记了这一步，就会出现如图甲所示的a—F图像，这种情况下，直线不过原点. 但是如果平衡摩擦力时斜面倾角过大，也造成误差，形成如图乙所示的a—F 图像，因此实验中如果出现图示的情况，应检查平衡摩擦力造成的偏差.三、好题精析例题1.某同学设计了一个探究加速度与物体所受合力F及物体质量m的关系实验。
《大学物理(一)》实验报告(速度、加速度的测定和牛顿运动定律的验证)
中国石油大学（华东）现代远程教育实验报告课程名称：大学物理(一)实验名称：速度、加速度的测定和牛顿运动定律的验证实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：学号：184**********年级专业层次：学习中心：山东济南明仁学习中心提交时间：2019 年月日一、实验目的1．了解气垫导轨的构造和性能，熟悉气垫导轨的调节和使用方法。
2．了解光电计时系统的基本工作原理，学会用光电计时系统测量短暂时间的方法。
3．掌握在气垫导轨上测定速度、加速度的原理和方法。
4．从实验上验证F=ma的关系式，加深对牛顿第二定律的理解。
5．掌握验证物理规律的基本实验方法。
二、实验原理1．速度的测量一个作直线运动的物体，如果在t~t+Δt时间内通过的位移为Δx（x~x+Δx），则该物体在Δt时间内的平均速度为，Δt越小，平均速度就越接近于t时刻的实际速度。
当Δt→0时，平均速度的极限值就是t时刻（或x位置）的瞬时速度（1）实际测量中，计时装置不可能记下Δt→0的时间来，因而直接用式（1）测量某点的速度就难以实现。
但在一定误差范围内，只要取很小的位移Δx，测量对应时间间隔Δt，就可以用平均速度近似代替t时刻到达x点的瞬时速度。
本实验中取Δx为定值（约10mm），用光电计时系统测出通过Δx所需的极短时间Δt，较好地解决了瞬时速度的测量问题。
2．加速度的测量在气垫导轨上相距一定距离S的两个位置处各放置一个光电门，分别测出滑块经过这两个位置时的速度v1和v2。
对于匀加速直线运动问题，通过加速度、速度、位移及运动时间之间的关系，就可以实现加速度a的测量。
（1）由测量加速度在气垫导轨上滑块运动经过相隔一定距离的两个光电门时的速度分别为v1和v2，经过两个光电门之间的时间为t21，则加速度a为（2）根据式（2）即可计算出滑块的加速度。
（2）由测量加速度设v1和v2为滑块经过两个光电门的速度，S是两个光电门之间距离，则加速度a为（3）根据式（3）也可以计算出作匀加速直线运动滑块的加速度。
