毕业设计 BZ350-A型糖果包装机的总体设计

合集下载

食品包装机的设计毕业设计论文

食品包装机的设计毕业设计论文
关键词:食品机械,传动系统,结构设计,计算机辅助设计
Abstract
As the demand for food diversification, personalization, automatic powder food machine applications more generally. Most of the current China-made equipment is to copy。
Simple import of imitation products, the automatic food machine for powder-depth study of key components, the basic principles, structure, movement, functional analysis, to provide a simple and reliable structure, convenient operation, high degree of automation with a wide range of food machines is necessary.
Key Words:automatic food machine,technology transmission,structure designing,CAD

1.1
现代经济生活中,绝大多数产品都需要经过机械加工来提高产品的生产率。而有些产品的包装要借助包装技术及装备。所以包装设备在包装过程中是不可或缺的工艺手段。
就国内外食品机械的开发情况来看,主要从以下几点进行:
(l)不断扩大其通用能力,以满足多种属性粉料的包装。
(2)高速全自动,配备微机控制系统,借助预先储存的程序控制多台伺服电机,分别驱动有关执行机构。

糖果打包机课程设计

糖果打包机课程设计

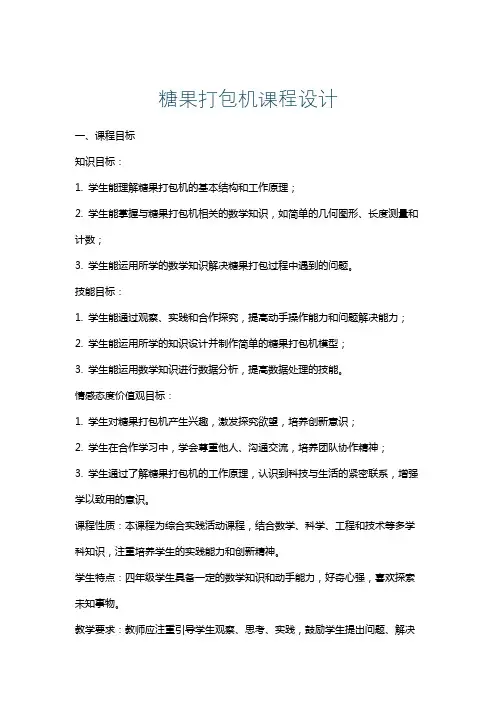

糖果打包机课程设计一、课程目标知识目标:1. 学生能理解糖果打包机的基本结构和工作原理;2. 学生能掌握与糖果打包机相关的数学知识,如简单的几何图形、长度测量和计数;3. 学生能运用所学的数学知识解决糖果打包过程中遇到的问题。

技能目标:1. 学生能通过观察、实践和合作探究,提高动手操作能力和问题解决能力;2. 学生能运用所学的知识设计并制作简单的糖果打包机模型;3. 学生能运用数学知识进行数据分析,提高数据处理的技能。

情感态度价值观目标:1. 学生对糖果打包机产生兴趣,激发探究欲望,培养创新意识;2. 学生在合作学习中,学会尊重他人、沟通交流,培养团队协作精神;3. 学生通过了解糖果打包机的工作原理,认识到科技与生活的紧密联系,增强学以致用的意识。

课程性质:本课程为综合实践活动课程,结合数学、科学、工程和技术等多学科知识,注重培养学生的实践能力和创新精神。

学生特点:四年级学生具备一定的数学知识和动手能力,好奇心强,喜欢探索未知事物。

教学要求:教师应注重引导学生观察、思考、实践,鼓励学生提出问题、解决问题,关注学生的个体差异,提高课程的趣味性和实用性。

在教学过程中,将课程目标分解为具体的学习成果,以便于教学设计和评估。

二、教学内容1. 糖果打包机的基本结构- 引导学生认识糖果打包机的各个组成部分,如输送带、计数器、包装盒、封口装置等;- 结合课本相关知识,让学生了解不同部件的作用和相互关系。

2. 糖果打包机的工作原理- 通过动画、实物演示等方式,让学生了解糖果打包机的工作流程;- 结合数学知识,讲解糖果在输送带上如何均匀分布,以及计数器的工作原理。

3. 数学知识在糖果打包机中的应用- 利用几何知识,让学生测量并计算糖果包装盒的体积和表面积;- 结合数据统计,让学生分析糖果打包过程中的数量关系,提高数据处理能力。

4. 制作简易糖果打包机模型- 指导学生运用所学知识,设计并制作简易的糖果打包机模型;- 引导学生关注模型制作过程中的问题,提高解决问题的能力。

巧克力糖自动包装机课程设计

巧克力糖自动包装机课程设计

巧克力糖自动包装机院-系:专业:年级:学生姓名:学号:指导教师:2023年7月目录设计任务 (3)设计题目:巧克力糖包装机 (3)设计规定 (3)设计条件 (4)设计任务 (4)设计提醒 (4)第一章设计规定分析 (4)1.1功能规定 (4)1.2原机的选择 (4)1.3传动比的计算 (4)第二章结构功能分析 (6)2.1功能分析 (6)2.2工作原理及工艺动作流程图 (6)第三章机构的选择 (6)3.1方案一 (6)3.2方案二 (7)3.3方案比较 (7)第四章各机构的组合 (8)4.1功能分解 (8)4.2机构的选用 (9)第五章机械运动系统设计方案拟定 (9)5.1执行机构方案设计图 (9)5.2槽轮与工作台 (10)5.3送纸机构 (10)5.4机构运动方案总体布局图 (10)第六章机械传动循环图 (13)第七章系统设计数据解决 (14)7.1齿轮的设计 (14)7.2移动凸轮的设计 (15)7.3凸轮机构设计参考文献 (17)设计题目:巧克力糖自动包装机设计规定1.规定设计糖果包装机的间歇剪刀式供纸机构、铝箔纸锥面成型机构、褶纸机构以及巧克力糖果的送推料机构。

2.整台机器外形尺寸(宽*高)不超过800mm*1000mm。

3.锥面成型机构不管采用平面连杆机构、凸轮机构或者其他常用机构,规定成形动作尽量等速,启动与停顿时冲击小。

设计条件1 产品特性:圆台状巧克力呈圆台形,轮廓清楚,但质地疏松,容易碰伤。

因此,考虑机械动作时应当适合它的特点,以保证产品的加工质量;在进出料时避免碰撞而损伤产品:涉及速度适应,过快会引起冲击而也许损伤产品等。

包装前的圆台状巧克力糖包装后的圆台状巧克力糖包装工艺首要的是解决配件上料的问题。

显然,像巧克力之类的产品,使用一般的上料方法是不适宜的。

假如采用料仓式上料法,则需要人工定期放料,每分钟放料也是紧张的。

假如料自动机的进料系统直接与巧克力糖浇筑成形的出口相衔接,则比较容易解决巧克力糖自动上料的问题。

糖果包装机的设计—包裹机的结构设计及仿真

糖果包装机的设计—包裹机的结构设计及仿真

糖果包装机的设计——包裹机的结构设计及仿真摘要随着我国社会、经济的不断进步与发展以及全球化趋势不断深化,我国引进了各种先进的技术,使我国工业水平得到了极大的提高,糖果包装行业飞速发展,再加上现阶段电商行业模式的发展已经成熟,各种电商活动层出不穷,物流方式的不断普及与完善,各类网红糖果的销量逐年飙升,居民消费水平的提高与商品外包装的美观程度大大刺激了人们的消费欲,从各平台的糖果消费趋势来看,扭结式糖果销量直线上升,由此可以看出广大消费者越来越喜爱这种包装结构的糖果。

糖果包装机属于食品包装机械。

根据包装的形式,有两类:折叠包装和扭结包装。

这种包装机一般采用卷筒式包装材料,在主机上实现对包装材料的切割、包装、封口等工序。

因此,本毕业设计设计的是一款扭结糖果包装机,由输送机构、输送机构、分选机构、包装机构、切纸机和输送机构等几个部分组成。

本论文主要针对包裹机构、切纸机构进行分析与优化,利用Proe等软件进行三维二维绘图、渲染、有限元分析。

糖果包装全过程自动化,拥有更快速、准确、增加生产率等优点并且包装方法简单美观,结构牢靠,消费者使用方便。

设计的基本方案是:总体为双端扭结、间歇式作业的包装机,在工位上完成双层糖纸的包裹设计。

因为其需要大量生产,因此采用多工位包裹机。

关键词:糖果包装机;扭结式包装机;包裹机构;扭结式包装机构The design of candy packaging machine -- the structure design andSimulation of the packaging machineAbstractWith the continuous progress and development of our society and economy as well as the deepening trend of globalization, China has introduced a variety of advanced technologies, which has greatly improved the industrial level of our country, the rapid development of candy packaging industry, coupled with the mature development of the current e-commerce industry mode, and various e-commerce activities emerge in an endless stream, With the continuous popularization and improvement of the logistics mode, the sales volume of all kinds of online red candy is soaring year by year, the improvement of the consumption level of residents and the aesthetic degree of the outer packaging of commodities greatly stimulate people's desire for consumption. From the perspective of the candy consumption trend of each platform, it is not difficult to see that the kink packaging candy is more and more loved by people, and the kink packaging structure and function are constantly improved and innovated, which makes the general public Consumers are increasingly accepting.Candy packaging machine belongs to food packaging machine, according to the form of packaging, there are two kinds of folding package and kink package. This kind of packaging machine generally uses the reel type packaging materials, and realizes the cutting, wrapping and sealing processes of the packaging materials on the main machine. Therefore, this graduation project is designed as a kink candy packaging machine, which is composed of several parts, such as transmission mechanism, transportation mechanism, sugar handling mechanism, packaging mechanism, paper cutting mechanism and transportation mechanism. This paper mainly analyzes and optimizes the wrapping mechanism and paper cutting mechanism, and makes three-dimensional two-dimensional drawing, rendering, finite element analysis and animation by using proe and other software. The whole process of candy packaging is automated, which has the advantages of faster, more accurate and more productivity. The packaging method is simple and beautiful, the structure is reliable, and the use of consumers is convenient.The basic scheme of the design is: as a whole, it is a packaging machine with two ends kinked and intermittent operation, which completes the packaging design of double-layer sugar paper on the work station. Because it needs large-scale production, it adopts multi station wrapping machine.Keywords: candy packaging machine; kink packaging machine; wrapping mechanism; kink packaging mechanism.目录1 前言 (4)1.1研究的目的、意义 (4)1.1.1研究的目的 (5)1.1.2研究的意义 (5)1.2本设计在国内外的发展概况及存在的问题 (5)1.2.1国内包装机械业发展现状 (5)1.2.2国内食品工业发展现状 (6)1.3国外发展现状 (6)1.4本设计应解决的主要问题 (7)1.5 章节小节 (4)2 设计原理及方案介绍 (8)2.1功能、参数及应用范围分析 (8)2.2包装工艺拟定 (8)2.3糖果工艺分析 (8)2.3.1扭结包装机类型的确定 (9)2.3.2扭结包裹工艺流程 (9)2.4扭结式包裹机主要部件 (9)2.4.1工序盘机构 (9)2.4.2包裹机构 (10)2.4.3扭结机构 (10)2.4.4供纸机构 (10)2.4.5折纸机构 (11)2.4.6切纸机构 (11)2.5 章节小节 (15)3本设计中各零件的设计 (12)3.1电动机的选择 (12)3.1.1选择电动机类型 (12)3.1.2选择电动机的功率 (12)3.1.3传动装置的总效率 (12)3.1.4确定电动机的转速 (13)3.1.5确定电动机的型号 (13)3.2 V带设计 (13)3.2.1确定设计功率 (13)3.2.2选择带型、基准直径并验算带速 (14)3.2.3确定V带的中心距a0和基准长度L d (15)3.2.4确定小轮包角α1和V带根数 (15)3.2.5确定单根V带的初拉力的最小值F0和轴压力Fτ (15)3.3齿轮的设计 (20)3.3.1选用齿轮的各系列参数 (21)3.3.2确定齿面接触强度 (21)3.3.3校核齿面弯曲强度 (21)3.3.4几何尺寸计算 (21)3.4轴的设计 (26)3.4.1受力分析 (22)3.4.2轴上的功率P、转速N和转矩T (22)3.4.3作用在齿轮上的力 (22)3.4.4轴最小直径的计算 (22)3.4.5 主轴校核 (23)3.4.5.1按弯扭合成强度计算 (23)3.4.5.2疲劳强度的强度校核 (30)3.5章节小节 (32)4轴上零件的设计 (33)4.1轴承的选择 (33)4.1.1轴承的类型选择 (33)4.1.2轴承的尺寸选择 (33)4.2凸轮的设计 (35)4.2.1凸轮类型选择 (35)4.2.2凸轮机构的设计 (35)4.3螺母的选择 (36)4.4螺钉的设计 (36)4.5章节小节 (32)5 零部件的有限元分析 (32)5.1有限元分析介绍 (32)5.2 工序盘主轴的有限元分析 (32)5.3章节小节 (42)6 总结 (43)6.1课题研究总结 (43)6.2展望 (43)参考文献 (44)谢辞 (46)附录 (47)1 前言轻工行业包括食品工业、纺织工业、家电工业、造纸工业等,包装工业在轻工业中占据着重要的位置,起着承上启下的作用,同时包装工业是提高商品使用价值和商业的主要手段,据相关数据表明,包装工业的总产值已达7000亿美元,占全球GDP的2%,已排在世界十大行业之列,其次是实现产品机械化、自动化的主要措施就是包装机械技术的不断进步。

基于PLC的糖果包装机的控制系统设计本科毕业论文

基于PLC的糖果包装机的控制系统设计本科毕业论文

高等教育自学考试本科毕业论文基于PLC的糖果包装机的控制系统设计高等教育自学考试本科毕业论文基于PLC的糖果包装机的控制系统设计毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。

作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。

作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名:日期:年月日导师签名:日期:年月日注意事项1.设计(论文)的内容包括:1)封面(按教务处制定的标准封面格式制作)2)原创性声明3)中文摘要(300字左右)、关键词4)外文摘要、关键词5)目次页(附件不统一编入)6)论文主体部分:引言(或绪论)、正文、结论7)参考文献8)致谢9)附录(对论文支持必要时)2.论文字数要求:理工类设计(论文)正文字数不少于1万字(不包括图纸、程序清单等),文科类论文正文字数不少于1.2万字。

扭结式糖果包装机---精品模板

扭结式糖果包装机---精品模板

天津职业技术师范大学Tianjin University of Technology and Education毕业设计专业:机械设计制造及其自动化班级学号:机自1101—03320110109学生姓名:朱琳指导教师:张宇副教授二〇一五年六月天津职业技术师范大学本科生毕业设计扭结式糖果包装机设计The kink type candy packing machine design专业班级:机自1101学生姓名:朱琳指导教师:张宇副教授学院:机械工程学院20 15年6月摘要随着改革开放进程的不断发展,我们的生活感受到了越来越多的科学技术革新,这些革新也越来越影响我们的生活,尤其是体现在生产工业中。

现在人们越来越关注的则是包装工业。

商品外包装的美观大方刺激着人们消费的效果,所以设计的题目是“扭结式糖果包装机设计”。

设计的基本方案是:在机器上完成双层糖纸裹包;总体布局是双端扭结,间歇式形式作业.与此同时,因为要求要大量生产糖果,故对于包装机来说就要求扭结动作较多,因此采用多工位裹包机.该扭结式糖果包装机由传送机构、理糖机构、推糖机构、折纸机构、供纸结构、切纸结构、纽结结构、工序盘等几部分组成。

机器进行作业时将待包装的硬块糖装进上料部分,然后在传送部分上进行裹包,同时剪纸切纸机构一起工作,最后由打糖杆打下机构。

整体是用输送带对完成的包装糖果进行运输.在设计的过程中,着重设计的是剪纸机构以及纽结结构。

关键词:裹包;剪纸机构;双端纽结;AbstractNowadays,with the development of science technology,human’s life is more and more influenced by high—technology, especially in the production industry. Today, people pay more attention to packaging industry. The beauty of product packaging stimulates the effect of people’s consumption。

《包装机械设计》课程设计指导书

《包装机械设计》课程设计指导书

《包装机械设计》课程设计指导书一、课程设计的目的1. 包装机械课程设计是该课程的延续,通过设计实践,进一步学习掌握包装机械设计的一般方法。

2. 培养学生综合运用所学专业基础课、专业课理论知识与生产实际进行有效结合的能力。

3. 培养综合运用机械制图、机械设计基础、机械制造基础等相关知识进行工程设计的能力。

4. 培养使用手册、图册、有关资料及设计标准规范的能力。

5. 提高技术总结及编制技术文件的能力。

6.提高学生独立分析问题和解决问题的能力。

7. 为毕业设计教学环节的实施奠定基础。

二、设计内容与基本要求1. 设计内容完成题目:间歇双端扭结式裹包机扭结手设计2. 基本要求(1) 课程设计必须独立完成,每人应完成扭结手部件设计装配图、所有零件图、传动系统简图、包装机的工作循环图、较复杂零件的三维建模图及AutoCAD设计图,能够较清楚地表达各部件的空间位置及有关结构。

(2) 根据设计任务书要求,在全面掌握扭结式裹包机的结构、性能、工作原理、传动系统及其它执行机构的组成、运动规律的基础上,掌握扭结手的结构、组成及运动规律,认真分析扭结手运动规律及动力传动系统。

合理的确定尺寸、运动及动力等有关参数。

(3) 结构装配图要正确、完整的表达其工作原理、性能要求、零件间的装配关系、零件的主要结构形状及在装配、检验、安装时所需要的尺寸和技术要求。

(4) 正确的运用手册、标准,设计图样必须符合国家标准规定。

说明书必须用工程术语,文字通顺简练,字迹工整。

(5) 各组成零件的视图符合图样标准;能够正确地表达出零件的结构形状;能够正确地标注尺寸及相应的公差;准确地给出零件在使用、制造、检验时应达到的一些技术要求。

(6) 要以主要执行机构为基础,按包装工艺流程将各执行机构的运动规律表示出来。

三、设计步骤1. 方案确定(1) 根据包装对象及方法确定有关尺寸参数、运动参数及动力参数。

(2) 根据所求得的有关运动参数及给定的原始数据,绘制工作循环图。

毕业设计__BZ350-A型糖果包装机的总体设计

毕业设计__BZ350-A型糖果包装机的总体设计
(2)在发展专用机种的同时,积极开发通用包装机械
包装机械在发展专用机种的同时,为满足现代包装的实际需要正在不断扩大其通用能力,积极开发各种新型的通用包装机。
(3)包装机械日趋联动化、高速化、自动化
从八十年代初开始,在某些包装领域里将微机、机械人更多地应用于供料、检测和管理等方面,准备向柔性自动包装线和“无人化”自动包装车间过渡。 现在,依靠机电等综合技术对产品包装实行记忆式自动控制逐渐增多,其主要特点是,将检测出来的信息通域记忆构件或记忆演算,指令远距离执行机构完成所规定的动作,如自动剔除不合格品、无料不送袋、断瓶不充填、缺盒不上标等等。微型电子计算机的迅速普及,使得包装机械的自动化水平发生了巨大变化,尤其是随机处理多品种、多规格的产品更能发挥它的独特功效。
近十多年内,中央曾采取一系列有力措施,有计划地改造从前遗留下来的陈旧设备,同时采取引进与研制相结合的办法,逐步提高我国包装机械的生产水平。
然而从全局看,我国的包装工业同国际的先进水平相比依然存在着明显的差距,尚且是国民经济中较为薄弱的一个环节。但是我们相信,只要立足本国,放眼世界,不屈不挠,艰苦奋斗,那么,在不远的将来,建立起中国的独立完整的包装工业体系这一宏大目标,就一定能够实现!
由此可见,实现包装机械化和建立现代包装工业,乃是关系到国家长远规划的一件大事,也是搞好社会主义四个现代化的一项重要内容。
三、包装机械的主要特点及发展现状
1、主要特点
包装机械的作用是给有关行业提供必要的技术装备,以完成所要求的产品包装工艺过程。为了对包装机械的发生和发展找出规律性认识并制订适当的对策,有必要深入地了解它的一些特点。
摘要
糖果包装机属于食品类产品包装机,按照包装的形式有折叠式包裹、扭结式包裹两大类。这种包装机一般采用卷盘式包装材料,在主机上实现包装材料分切、包裹及封口工序。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3、几种典型糖果包装机
类别
名称
举例
按包装形式分
单端扭结式糖果包装机
G·D2400
双端扭结式糖果包装机
B·BF·N-150
叩头式糖果包装机
糖果包装机有一定的优点:
1.自动化程度高糖果包装机一般都是自动包装机,其结构复杂,自动化程度高。它可以使送纸、切纸、抄纸、理糖、裹包及打糖过程自动完成。
2.易于调节糖块的形状、大小及包装纸的性能。为使糖果包装机能可靠地工作,糖果包装机都有调节系统和一定范围内的无极变速装置。
3.消耗的功率小糖果包装机的包装对象(糖块)的质量小(一般不超过20g),机器的功率主要用于克服摩擦力,所以功率消耗小,一般电动机功率都在2kW一下。
摘要
糖果包装机属于食品类产品包装机,按照包装的形式有折叠式包裹、扭结式包裹两大类。这种包装机一般采用卷盘式包装材料,在主机上实现包装材料分切、包裹及封口工序。
本次设计的BZ350—A型糖果包装机属于扭结式包裹,是较为传动的一种糖果包装机。它广泛应用于中小型糖果生产企业,自动化程度较高,既可以完成单层或多层纸的包装,也可以包装多种形状的硬糖或软糖,包装方法简单美观,结实牢靠,消费者使用方面。
2.包装机械工业的发展现状
在世界范围内,包装工业的发展历史比较短些,科学技术发达的欧美各国大体上是在本世纪初叶起步的,及至五十年代步伐才大为加快。由于社会上各方面的积极推动和有力配合,终于逐步地建立起包装材料、包装印刷、包装机械等生产部门和与之相适应的科研、设计、情报、教育、学术、管理等组织机构,进而形成了独立完整的包装工业体系,且在整个国民经济中占居着重要地位。
小现实的生活中,实现包装机械化不但把生产率大大提高了,而且使更多的工人从繁重、单调的工作中解放出来,同时,包装机械化的实现扩大了生产规模、生产范围、产品品种,大大缩减了生产周期,有利于产品不断更新换代,以满足不断增长的需要。在企业节约成本、提高利润等方面,也显示出越来越大的优越性。
近半个多世纪以来,随着生产与流通日益社会化、现代化,产品包装正以崭新的面貌崛起,受到人们普遍重视。
近十多年内,中央曾采取一系列有力措施,有计划地改造从前遗留下来的陈旧设备,同时采取引进与研制相结合的办法,逐步提高我国包装机械的生产水平。
然而从全局看,我国的包装工业同国际的先进水平相比依然存在着明显的差距,尚且是国民经济中较为薄弱的一个环节。但是我们相信,只要立足本国,放眼世界,不屈不挠,艰苦奋斗,那么,在不远的将来,建立起中国的独立完整的包装工业体系这一宏大目标,就一定能够实现!
现在投产使用的包装机已超过千余种(约半数属于食品包装机械),同时包装联合机及自动线的配套设备已与单机等量齐观了。根据世界新技术革命的发展趋势,预料包装材料以及与此紧密相关的包装工艺和包装机械将会取得一系列新的突破,并且带动更多的产业部门进入包装行列。
美国的包装工业发展较早,门类齐全,基础扎实,水平很高。仅就包装机械制造业而论,实力相当雄厚,其品种与总产值均居世界首位。由于国内已实现了工业现代化,自选市场蓬勃兴起,客观上要求包装机械沿着自动化方向发展,并将电子计算机及其他有关新技术广泛应用于生产过程。
现代化生产的产品包装,甚至已不能满足单机操作的机械化和只能适应单一包装品种、规格的包装机。大量的连续化生产要求包装作业也要成为由一系列自动包装机、联动机、输送机、自动储存装置、自动检测装置组合起来的自动包装生产线。如产品为适应市场需要而经常变换包装品种和规格的话,也要求包装机具有稍加调整即可适应新的品种规格产品包装的功能,这就是所谓多用包装机。
广东轻工职业技术学院
毕业设计说明书
题目:糖果包装机总体设计
班级:机电082
******
*******
评定成绩:
设计日期:2011年2月21至4月8日
前言
随着我国轻工业生产的高速发展,产品包装已逐步实现自动化和机械化,随之出现了生产率比一般工作机高得多的自动机械,现在糖果包装机有了很大的发展,我国已能生产多种型号的糖果包装机,大、中型糖果厂已实现了糖果的机械化包装,一些工厂还装备有保温、匀条、成型及包装一体化的糖果生产流水线。但是,我国糖果包装机械和世界先进水平相比,差距仍然很大,因此,必须加速提高糖果包装机械化的水平。
2)能改善劳动条件,避免污染危害环境
对有剧毒、刺激性的,低温、潮湿性、爆炸、发射性的,以及必须放置在暗室的物品,实现了包装的机械化和自动化,便可大大改善操作条件,避免污染危害环境。至于对需要进行长期、频繁、重复的以及其他笨重的包装工作,如能实现机械化和自动化,则能大大减轻体力劳动强度,增进工人健康和提高生产效率。
联邦德国的包装机械工业非常发达,现拥有几家堪称世界最大规模的包装机械制造厂,其包装机械工业总产值仅次于美国,但每年的出口总额却比其他国家遥遥领先。
除此之外,荷兰、丹麦、苏联、民主德国、罗马尼亚和加拿大等国,在发展自
中国有着悠久的包装历史。我国古代劳动人民对包装的发展曾做出许多杰出的贡献。特别是防腐包装、防震包装和礼品包装更带有民族的传统特色,一直延续至今。可是中国的现代包装工业起步比较迟缓,解放前只有几个大城市的少数啤酒厂、汽水厂、罐头厂、卷烟厂才配备一些包装机械。到了五十年代末期,开始引进仿造,形成小规模的生产能力
(1)包装机械是特殊类型专业机械
现代包装不单作为一个独立的工业部门已经取得了惊人的进展,同时也逐步形成为一门崭新的综合性学科,即国际上公认的“包装工程学”。其中包括包装材料学、包装工艺学、包装设计学、包装印刷学、包装动力学、包装机械学、包装检测学、包装管理学、以及包装标准化等重要分支。反过来,这又为包装工业的健全发展打下坚实的理论与实践基础。
迄今,一些科学技术发达的国家,在食品、医药、轻工、化工、纺织、电子、仪表和兵器等工业部门,已经程度不同地形成了由原料处理、中间加工和产品包装三大基本环节
所组成的包装连续化和自动化的生产过程,有的还将包装材料加工、包装容器成型及包装成品储存系统都联系起来组成高效率的流水作业线。
大量事实表明,实现包装的机械化和自动化,尤其是实现具有高度灵活性(或称柔性)的自动包装线,不仅体现了现代生产的发展方向,同时也可以获得巨大的经济效益。
现代包装的基本含义是:对不同批量的产品,选用某种有保护性、装饰性的包装材料或包装容器,并借助适当的技术手段实施包装作业,以达到规定的数量和质量,同时设法改善外部结构,降低包装成本,从而在流通直至消费的整个过程中使之容易储存搬运,防止产品破损变质,不污染环境,便于识别应用和回收废料,有吸引力,广开销路,不断促进扩大再生产。
(2)在发展专用机种的同时,积极开发通用包装机械
包装机械在发展专用机种的同时,为满足现代包装的实际需要正在不断扩大其通用能力,积极开发各种新型的通用包装机。
(3)包装机械日趋联动化、高速化、自动化
从八十年代初开始,在某些包装领域里将微机、机械人更多地应用于供料、检测和管理等方面,准备向柔性自动包装线和“无人化”自动包装车间过渡。现在,依靠机电等综合技术对产品包装实行记忆式自动控制逐渐增多,其主要特点是,将检测出来的信息通域记忆构件或记忆演算,指令远距离执行机构完成所规定的动作,如自动剔除不合格品、无料不送袋、断瓶不充填、缺盒不上标等等。微型电子计算机的迅速普及,使得包装机械的自动化水平发生了巨大变化,尤其是随机处理多品种、多规格的产品更能发挥它的独特功效。
严格保证动作的可靠性,并且能实现比较复杂的动作。
第一章糖果包装机的概述及现状分析
一、糖果包装机的概述
糖果包装机属于食品类产品包装机,按照包装的形式有折叠式包裹、扭结式包裹两大类。这种包装机一般采用卷盘式包装材料,在主机上实现包装材料分切、包裹及封口工序。
本节所介绍的BZ350-A型糖果包装机属于扭结式包裹,是较为传统的一种糖果包装机。它广泛应用于中小型糖果生产企业,自动化程度较高,既可以完成单层或多层纸的包装,也可以包装多种形状的硬糖或软糖,包装方法简单美观、结实牢靠,消费者使用方便。
日本的包装工业大体上是从第二次世界大战结束以后才开始发展起来的。因善于引进、模仿、创新、经营,仅用十余年时间就奠定了初步基础。如今,日本已建立起独立的包装工业体系,其包装工业总产值约为美国的一半而跃居世界的第二位。日本拥有一批规模不大的包装机械制造厂,侧重于开发中小型、半自动的包装机及配套设备,其技术水平好多已进入国际的先进行列。
二、包装机械化的重要意义
包装是对产品进行定量装载、裹包、封装等工艺过程的总称。包装的作用是对产品进行保护并使之便于运输、仓储与销售。轻工业产品主要是供消费,所以既要实用又要注重包装装潢,以发挥其美化产品、宣传产品和吸引消费者的作用。
随着科学技术的发展,现代化的生产日益趋向商品化、社会化和国际化。其产品已不单纯供应本地区或本国的消费,而是要发展出口创汇,逐步形成外向型的经济。所以产品包装已不可能依靠手工操作,因手工包装不仅在速度、质量、卫生条件和花色品种等方面都无法和机械化包装相比拟,现代化的包装机械已超越简单地模仿人的动作,有许多功能是手工操作根本不能实现的。
3)能节约原材料,减少浪费,降低成本
有些粉末、液体物料在手工包装过程中容易发生逸散、起泡、飞溅现象,若改善机械包装则会大大减轻损伤。
4)能提高生产效率,加速产品的不断更新
机械包装的生产能力往往比手工包装提高几倍、十几倍甚至几十倍,无疑这将会更好地适应市场的实际需要,合理安排劳动力,为社会多创造财富。
无论在国内或国外,包装工作已涉及到各行各业,面广量大,对人民生活、国际贸易和国防建设都带来深刻的影响,甚至在现代生活中出现了过去难以想象的新情况:未经包装出售的商品变得越来越少了,而且包装上的失败往往会使很好的产品得不到成功的销售。因而不妨这样说,在将来,如果没有现代化的包装就没有商品的生产和销售;可是如果没有先进的工业与科学技术的综合发展,也不可能出现高水平的现代化包装。
4.卫生要求高糖果包装机必须保证糖果的卫生质量。直接和糖块接触的构件应符合食品卫生要求,且能迅速地分解和组合,形状简单,便于洗涤。
