化工厂房通风气流组织形式及其系统设计
企业通风工程设计方案
企业通风工程设计方案一、项目背景随着社会经济的发展和工业化进程的加快，各类企业规模逐渐扩大，厂房建筑规模也在不断增加。
在这些大型厂房中，通风是非常重要的一个环节，它关系到员工的健康和生产效率。
因此，对于企业通风工程的设计和实施显得尤为重要。
本文针对一家化工企业的通风工程设计展开讨论，该企业位于城市郊区，占地面积达到5000平方米，目前主要从事涂料生产和包装。
为了保障员工的健康和生产环境的质量，我们将为该企业进行全面的通风工程设计。
二、设计目标1. 保证员工的工作环境舒适度，提高工作效率；2. 保障生产车间内的空气质量，确保产品质量；3. 减少环境污染，提高企业社会责任意识；4. 降低通风系统运行成本。
三、通风方案1. 通风系统整体结构设计（1）整体布局通风系统布局应该充分利用空间，保证通风效果，在涂料生产车间设置多个通风系统，并且与包装车间进行有效连接，以实现整体的通风效果。
（2）通风系统形式通风系统采用局部通风和全面通风相结合的形式，局部通风主要用于生产设备周围，全面通风用于车间整体。
（3）通风设备选型根据车间的实际面积和生产设备的数量，选用符合要求的通风设备，主要包括通风管道、通风风机、洁净空调等。
2. 通风系统操作方式设计为了实现通风系统的高效运营和便捷管理，我们将设计自动化控制系统来显著提高通风系统的效率。
通过自动控制系统，可以实现通风设备的自动开关，定时清洁等功能，大大提高了通风系统的使用效率。
3. 通风系统运行监测设计安装监测设备对通风系统进行实时监测，包括温湿度、空气质量、通风系统运行状态等，通过监测数据实时分析，对通风系统进行调整和优化，确保通风系统的稳定运行和通风效果。
四、通风系统效果预测通过对通风系统效果进行预测分析，可以得出通风系统设计实施后的效果预期：员工的工作环境大幅度改善，生产车间内的空气质量得到有效改善，产品质量得到提高，环境污染减少，企业运营成本降低，社会责任得到提高。
化工厂房通风气流组织形式及其系统设计
化工厂房通风气流组织形式及其系统设计石油化工厂房的施工设计对企业生产安全性具有保障作用，进行通风气流组织设计时，需根据工厂生产规模、工艺要求、环保要求、事故预防等方面综合考虑，提供通风系统的质量。
通过分析石油化工厂房的空气调节系统，阐述通风和空气调节系统的原则和设计方案，改善通风系统质量。
标签：化工厂；通风气流组织；系统设计国家对生产企业节能减排力度控制逐渐加大，企业为自身可持续发展以及适应新时期社会经济发展的需要，在可持续发展理念的支持下，积极开展通风系统设计和环保施工。
根据《石油化工采暖通风和空气调节系统设计规范》的相关要求，结合企业实际发展需要，对通风系统组织形式进行分析，提出高质量的系统设计方案，达到节能降排的目的。
1 化工厂房通风系统设计要求1.1 满足厂房生产工艺需求化工厂房一般需要高大的空间布局，满足工业需求，属于特殊建筑，对厂房的通风系统有特殊需求。
石油化工生产中一般会产生大量余热，且不同生产工艺会产生易燃易爆等有害物质。
为了保证工作人员工作环境安全实现安全生产，需要对有害物质的扩散进行控制，合理设计通风系统可以实现这一目的。
1.2 企业环保生产要求企业生产，尤其是石化企业生产过程产生的有毒有害物资，和粉尘废渣废直接排入环境会增加环境负荷，造成不可逆的环境损害，因此，需要经过环保工艺的处理，经过安全、无污染的净化处理，做好环保生产工作。
1.3 预防生产事故化工厂房在生产运输等作业中经常使用危险物质，这些就具有易燃易爆特性的物质可能会在故障设备、阀门等危险细节处突然大量散发，而厂房内大量通风可以及时因对事故紧急状态，通过通风系统的开通降低有害物质浓度。
且对于可能发生的建筑物火灾时产生的浓烟，经通风系统设置的排烟通风，以及排除大量烟气，为工作人员疏散和防止烟气扩散争取抢救时间，创造有利救援环境。
2 通风方式的确定厂房通风方式的确定，需要结合通风范围或使用的动力设备进行划分。
根据通风范围分为局部通风和全面通风，局部通风主要采用在生产源头对污染物使用局部排风罩的形式进行污染捕捉、净化后进行安全排放。

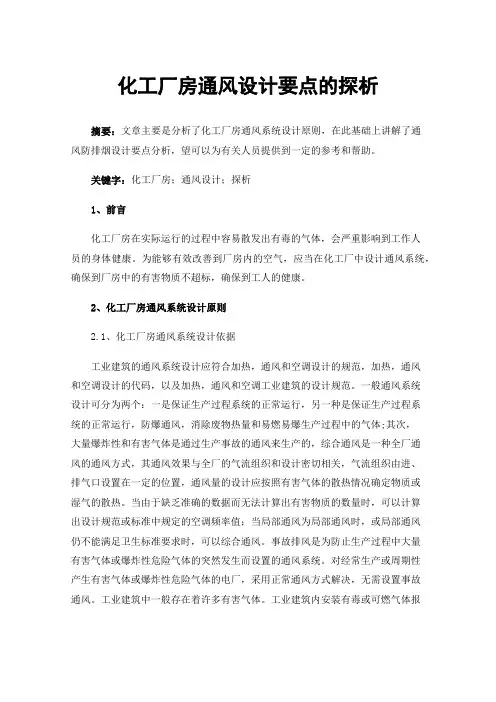

化工厂房通风设计要点的探析
化工厂房通风设计要点的探析摘要：文章主要是分析了化工厂房通风系统设计原则，在此基础上讲解了通风防排烟设计要点分析，望可以为有关人员提供到一定的参考和帮助。
关键字：化工厂房；通风设计；探析1、前言化工厂房在实际运行的过程中容易散发出有毒的气体，会严重影响到工作人员的身体健康。
为能够有效改善到厂房内的空气，应当在化工厂中设计通风系统，确保到厂房中的有害物质不超标，确保到工人的健康。
2、化工厂房通风系统设计原则2.1、化工厂房通风系统设计依据工业建筑的通风系统设计应符合加热，通风和空调设计的规范，加热，通风和空调设计的代码，以及加热，通风和空调工业建筑的设计规范。
一般通风系统设计可分为两个：一是保证生产过程系统的正常运行，另一种是保证生产过程系统的正常运行，防爆通风，消除废物热量和易燃易爆生产过程中的气体;其次，大量爆炸性和有害气体是通过生产事故的通风来生产的，综合通风是一种全厂通风的通风方式，其通风效果与全厂的气流组织和设计密切相关，气流组织由进、排气口设置在一定的位置，通风量的设计应按照有害气体的散热情况确定物质或湿气的散热。
当由于缺乏准确的数据而无法计算出有害物质的数量时，可以计算出设计规范或标准中规定的空调频率值；当局部通风为局部通风时，或局部通风仍不能满足卫生标准要求时，可以综合通风。
事故排风是为防止生产过程中大量有害气体或爆炸性危险气体的突然发生而设置的通风系统。
对经常生产或周期性产生有害气体或爆炸性危险气体的电厂，采用正常通风方式解决，无需设置事故通风。
工业建筑中一般存在着许多有害气体。
工业建筑内安装有毒或可燃气体报警装置。
应急通风系统与有害气体报警联锁。
当有毒或可燃气体达到一定浓度时，报警自动报警，启动应急排气系统。
通风系统开关设置在安全场所。
2.2、风机选择及通风形式总而言之，从一般工业设备排出的垃圾应通过天窗或通风装置排出。
门窗之间的差距形成空气释放有害气体，工业机械排气和机械更换设备配备释放爆炸或腐蚀性气体。
化工企业如何实现制造车间的有效通风
化工企业如何实现制造车间的有效通风在化工企业生产过程中，考虑到化工企业的生产特点以及生产过程中存在一定的污染，如果不加强生产车间的通风，不但会危及化工企业生产车间的生产安全，同时也会对生产车间的工人造成永久伤害。
基于这一认识，在化工企业制造车间内应加强通风，并不断提高通风质量，是满足化工企业生产安全管理需要的重要手段。
结合化工企业制造车间生产管理需要，要想实现化工企业制造车间的有效通风，就要根据化工企业制造车间特点，制定具体的通风措施，保证化工企业制造车间的通风质量满足实际需要。
标签：化工企业；制造车间；有效通风前言化工企业与其他企业不同，在生产过程中的原料和废液废气都有一定的危害性，特别是生产车间气体更是对作业工人产生了不利影响。
基于化工企业安全生产管理需要，如何实现制造车间的有效通风，是满足化工企业安全生产管理需求的重要措施。
结合当前化工企业生产实际，只有正确认识化工企业制造车间的生产特点及通风的必要性，并做好通风系统设计和采取必要的机械通风措施，才能保证化工企业制造车间的通风满足实际需要，达到提高车间通风质量的目的，为化工企业制造车间通风提供有力支持。
1 化工企业制造车间的生产特点及通风必要性化工类产品已然成为不可或缺的必须品。
由于其生产工艺过于繁复，加之原始材料及产品都是易燃易爆、有毒有害和具有腐蝕性的，生产装备规模庞大，流线过程、非人工化等特点，整个生产过程始终充满潜在的危险因素，很在可能将演变成各种危险事故，除了严重毁坏生产设备还会对人们的生命安全造成无可估量的后果，此外直接对生态环境形成不可逆的污染。
基于化工企业制造车间的生产特点，做好化工企业制造车间的通风，对化工生产企业而言是十分必要的，其必要性主要表现在以下几个方面。
1.1 做好车间通风，是满足化工企业制造车间安全生产需要的必要措施考虑到化工企业生产实际以及生产过程中产生的有毒有害气体，只有做好车间通风，才能降低车间有毒有害气体的含量，才能满足化工企业制造车间安全生产需要。

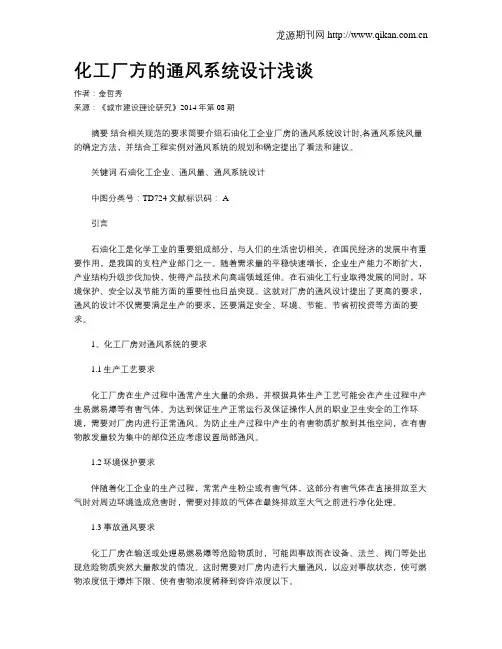

化工厂方的通风系统设计浅谈
化工厂方的通风系统设计浅谈作者：金哲秀来源：《城市建设理论研究》2014年第08期摘要结合相关规范的要求简要介绍石油化工企业厂房的通风系统设计时,各通风系统风量的确定方法，并结合工程实例对通风系统的规划和确定提出了看法和建议。
关键词石油化工企业、通风量、通风系统设计中图分类号：TD724文献标识码： A引言石油化工是化学工业的重要组成部分，与人们的生活密切相关，在国民经济的发展中有重要作用，是我国的支柱产业部门之一。
随着需求量的平稳快速增长，企业生产能力不断扩大，产业结构升级步伐加快，使得产品技术向高端领域延伸。
在石油化工行业取得发展的同时，环境保护、安全以及节能方面的重要性也日益突现。
这就对厂房的通风设计提出了更高的要求，通风的设计不仅需要满足生产的要求，还要满足安全、环境、节能、节省初投资等方面的要求。
1、化工厂房对通风系统的要求1.1生产工艺要求化工厂房在生产过程中通常产生大量的余热，并根据具体生产工艺可能会在产生过程中产生易燃易爆等有害气体。
为达到保证生产正常运行及保证操作人员的职业卫生安全的工作环境，需要对厂房内进行正常通风。
为防止生产过程中产生的有害物质扩散到其他空间，在有害物散发量较为集中的部位还应考虑设置局部通风。
1.2环境保护要求伴随着化工企业的生产过程，常常产生粉尘或有害气体，这部分有害气体在直接排放至大气时对周边环境造成危害时，需要对排放的气体在最终排放至大气之前进行净化处理。
1.3事故通风要求化工厂房在输送或处理易燃易爆等危险物质时，可能因事故而在设备、法兰、阀门等处出现危险物质突然大量散发的情况。
这时需要对厂房内进行大量通风，以应对事故状态，使可燃物浓度低于爆炸下限、使有害物浓度稀释到容许浓度以下。
1.4火灾排烟要求建筑物发生火灾时，必然产生大量的烟雾，建筑物火灾案例表明：烟气对人员的伤害程度，比火更为严重。
烟气中携带的较高温度并有毒的气体和微粒对人的生命构成极大威胁。
工业厂房通风设计标准
工业厂房通风设计标准《工业厂房通风设计标准：让空气“嗨”起来》嘿，你知道吗？在工业的庞大世界里，就如同超级英雄需要超能力一样，工业厂房也有着至关重要的“秘密武器”——通风设计标准！要是不重视这个标准，那厂房里的工人们可就像在闷热的蒸笼里工作一样，难受得不行呀！一、空气大挪移：合理的气流组织“让空气来一场华丽的舞蹈吧！”气流组织就像是一场精心编排的舞蹈表演，要让空气在厂房里有序地流动。
这可不像让一群孩子在操场上乱跑，而是要有条理、有计划。
就好比是一个优秀的指挥家，让各个乐器和谐共鸣。
通风系统要根据厂房的布局和工艺要求，合理地安排进风口和排风口的位置，让新鲜空气能够顺畅地进入，污浊空气能够快速地排出。
比如在一些产生有害气体的区域，要加强排风，就像给这个“捣蛋鬼”戴上一个紧箍咒，让它没法捣乱。
而在人员密集的区域，要保证足够的新风量，就像是给大家送上清新的氧气大餐，让大家精神饱满地工作。
二、通风大力士：足够的通风量“嘿，通风量可不能是小绵羊呀！”足够的通风量就像是一位强壮的大力士，能够扛起厂房里的空气重担。
如果通风量不足，那就好比是让一个小瘦子去搬大石头，肯定是力不从心啦！通风量要根据厂房的面积、人员数量、工艺设备等因素进行精确计算，不能多也不能少。
多了会造成能源浪费，少了又达不到通风效果。
就像给汽车加油一样，加得太多会浪费，加得太少又跑不动。
所以呀，要找到那个恰到好处的平衡点，让通风系统像超级跑车一样高效运行。
三、净化小天使：有效的空气净化“让空气变得像水晶一样纯净吧！”在工业厂房里，空气中可能会夹杂着各种灰尘、有害气体等“小恶魔”，这时候就需要净化小天使来帮忙啦！空气净化设备就像是一把神奇的扫帚，能够把这些“小恶魔”一扫而光。
可以采用过滤、吸附、催化等多种方法，就像是给空气做一场全方位的 SPA。
比如使用高效过滤器可以过滤掉细小的灰尘颗粒，就像一个细密的筛子，把杂质都筛出去。
而活性炭吸附剂则可以吸附有害气体，就像一个贪吃的小怪兽，把有害气体都吞进肚子里。
厂房通风方案
厂房通风方案厂房通风方案1. 引言厂房通风是指通过合理的通风系统，将厂房内的空气进行循环和交换，以保持良好的室内空气质量和环境舒适性。
通风方案的设计对于工厂的生产效率、员工的健康和安全至关重要。
本文将介绍一个适用于厂房的通风方案，包括通风系统的选择、布置和维护。
2. 通风系统的选择选择合适的通风系统是一个关键的决策，它直接影响到整个厂房通风效果的好坏。
以下是一些常见的通风系统类型：2.1 自然通风系统自然通风系统是指通过自然气流实现空气交换的通风方式。
它不需要额外的能源消耗，操作简单，适合小型厂房。
自然通风系统通常包括门窗和天窗，可以通过控制它们的开启程度来调节通风量。
2.2 机械通风系统机械通风系统是通过机械装置（如风扇、排风机等）实现空气循环和交换的通风方式。
机械通风系统可以根据需要调节通风量和空气流速，适用于大型厂房。
常见的机械通风系统包括屋顶排风系统和局部通风系统。
3. 通风系统的布置通风系统的布置需要考虑到厂房的结构和布局，以最大程度地提高通风效果。
以下是一些布置通风系统的重要因素：3.1 通风口的位置通风口的位置决定了空气的流动路径和通风效果。
通风口应尽可能分布于厂房的不同区域，以实现全面的通风覆盖。
在选择通风口位置时，需要考虑到厂房的产生污染物的区域和通风需求较高的区域，将通风口布置在这些位置可以有效地改善空气质量。
3.2 通风设备的布置通风设备的布置要合理，以确保其能够均匀地覆盖整个厂房。
通风设备应放置在通风口附近，以便更好地实现空气的循环和交换。
同时，通风设备的数量和功率需要根据厂房的大小、产生的污染物种类和通风需求加以确定。
4. 通风系统的维护通风系统的维护是保证其正常运行和长期有效的重要环节。
以下是一些通风系统维护的注意事项：4.1 定期清洁定期清洁通风设备和通风口是保持通风系统高效工作的关键。
污染物的积聚会阻碍通风效果，甚至引发空气中的污染物扩散。
定期清洁可以减少污染物的积聚，确保通风系统的正常运行。
浅谈化工厂房通风系统设计
浅谈化工厂房通风系统设计摘要：文章介绍了石油化工企业厂房正常和事故通风系统的设计，通过工程实例，结合相关规范的要求，对含有各种不同有害易燃易爆气体的化工厂房进行风量的确定，通过技术经济的比较，对通风机的选择、通风气流组织形式及风道材质的选择提出了看法和建议。
关键词：化工厂房；通风系统设计；报警仪概述近年来，随着工业经济的迅速发展，工艺流程的日新月异，企业生产能力的扩大，石油化工厂房的通风设计也要求越来越高，通风的设计不仅仅是为满足生产要求，也与人民生命和国家财产安全密切相关，不少企业在项目建设过程中也逐渐把厂房内的环境质量作为一项重要的设计内容来考虑。
本文就这方面问题，结合一些工程实际经验，做一些分析和讨论，提出自己的观点和意见，仅供大家参考。
1 化工厂房通风系统设计原则1.1 化工厂房通风系统设计依据化工厂房的通风系统设计分为两个目的：一是为保证生产工艺系统的正常运行、消除工艺设备生产中产生的余热及易燃易爆等有害气体而进行的正常通风；二是为爆炸危险性气体大量散发时而进行的事故通风。
根据我国目前规范，对化工厂房通风做出的相关要求条文内容如下：1）《石油化工采暖通风与空气调节设计规范》第3.3条及第3.4条中对化工厂房正常通风及事故通风做出了原则性的规定，第3.4.2中强调：“事故排风量应根据有害气体或爆炸危险性气体的性质和散发量，通过计算确定。
当缺乏资料时，可按正常排风与事故排风总量不小于8次/h换气计算；但对甲、乙类生产的泵房和压缩机室，应在正常排风量外，再附加不小于8次/h的事故排风量”。
2）《化工采暖通风与空气调节设计规定》附录D 放散化学物质车间的换气次数及附录E 压缩机厂房换气次数做出了规定。
1.2 正常通风量的确定化工厂房正常通风换气量计算有三种方法，当余热量及有害气体的散发量能确定时，前两种计算方法取最大值，作为为正常通风换气依据，当余热量及有害气体的散发量无法确定时，参照同等工艺按换气次数法计算，计算公式如下：1）按照消除厂房内的余热确定通风换气量；厂房内的余热主要为设备本体散发的热量，该参数一般需厂家提供，不同厂家的设备，余热量有较大的区别，全面通风换气量按（1）式计算：2）按照消除有害气体确定通风换气量；有毒气体或爆炸危险性气体的性质及散发量由主导专业提出，全面通风换气量按下式计算：1.3 事故通风量的确定事故排风是为防止生产过程中发生偶然或故障时，突然产生大量有害气体或爆炸危险性气体而设置的排风系统，对于那些“经常产生”或“周期性产生”有害气体或爆炸危险性气体的厂房则按正常通风来解决，不必设置事故通风。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

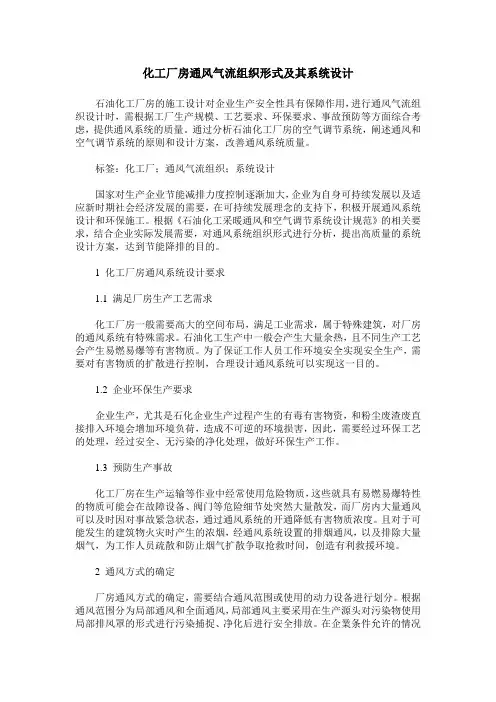

化工厂房通风气流组织形式及其系统设计
作者：王爽
来源：《山东工业技术》2018年第09期
摘要：石油化工厂房的施工设计对企业生产安全性具有保障作用，进行通风气流组织设计时，需根据工厂生产规模、工艺要求、环保要求、事故预防等方面综合考虑，提供通风系统的质量。
通过分析石油化工厂房的空气调节系统，阐述通风和空气调节系统的原则和设计方案，改善通风系统质量。
关键词：化工厂；通风气流组织；系统设计
DOI：10.16640/ki.37-1222/t.2018.09.074
国家对生产企业节能减排力度控制逐渐加大，企业为自身可持续发展以及适应新时期社会经济发展的需要，在可持续发展理念的支持下，积极开展通风系统设计和环保施工。
根据《石油化工采暖通风和空气调节系统设计规范》的相关要求，结合企业实际发展需要，对通风系统组织形式进行分析，提出高质量的系统设计方案，达到节能降排的目的。
1 化工厂房通风系统设计要求
1.1 满足厂房生产工艺需求
化工厂房一般需要高大的空间布局，满足工业需求，属于特殊建筑，对厂房的通风系统有特殊需求。
石油化工生产中一般会产生大量余热，且不同生产工艺会产生易燃易爆等有害物质。
为了保证工作人员工作环境安全实现安全生产，需要对有害物质的扩散进行控制，合理设计通风系统可以实现这一目的。
1.2 企业环保生产要求
企业生产，尤其是石化企业生产过程产生的有毒有害物资，和粉尘废渣废直接排入环境会增加环境负荷，造成不可逆的环境损害，因此，需要经过环保工艺的处理，经过安全、无污染的净化处理，做好环保生产工作。
1.3 预防生产事故
化工厂房在生产运输等作业中经常使用危险物质，这些就具有易燃易爆特性的物质可能会在故障设备、阀门等危险细节处突然大量散发，而厂房内大量通风可以及时因对事故紧急状态，通过通风系统的开通降低有害物质浓度。
且对于可能发生的建筑物火灾时产生的浓烟，经通风系统设置的排烟通风，以及排除大量烟气，为工作人员疏散和防止烟气扩散争取抢救时间，创造有利救援环境。
2 通风方式的确定
厂房通风方式的确定，需要结合通风范围或使用的动力设备进行划分。
根据通风范围分为局部通风和全面通风，局部通风主要采用在生产源头对污染物使用局部排风罩的形式进行污染捕捉、净化后进行安全排放。
在企业条件允许的情况下，应优先使用。
而全面通风的实质是对环境中的污染物进行稀释，在厂房散热、散湿或存在有害物质的情况下，且不能使用局部通风系统，或局部通风达不到规范要求时考虑使用全面通风系统，这种处理方式在实际操作中应用广泛。
而根据不同动力可分为自然和机械通风，自然通风可以借助风压、热压或气流特性，在通风过程中不必消耗动力，一般使用通风天窗、通风帽排风或者门窗缝隙补风在达到排放标准后进行排放，根据环保需求尽量采用自然通风[1]。
有组织的机械通风是对自然通风不能满足卫生需求、生产工艺要求或者技术不合理时采用的辅助通风方式。
由于局部通风要根据进排风量进行平衡计算，对控制点的风速和吸风口位置确定关键通风参数，而关键数据的确定需要根据生产需要与承建方沟通，属于工艺设计范畴，因此，需要注意结合实际具体操作。
而全面通风也就是满足正常生产的通风量的确定，在考虑厂房余热、湿度、有害物质在风量中的最大值，通过热量和风量平衡值进行修正。
厂房内的相对温湿度会影响空调能耗，根据ISO-7730和相关技术标准要求，在室内设计参数确定后，根据室内热环境控制湿度为50%，空气流速
3 通风系统的风量分配
根据化工通风设计规范HG/T20689-2009规定，全面机械通风系统吸风口应该根据厂房内有害气体的质量蒸汽密度进行确定，若厂房内能形成上升气流时吸风口应该安排在厂房上部区域，若未能形成厂房内上升气流，且建筑内部散热不足时，通过在建筑物下部设置总排风量的2/3，上部设置总排风量的1/3，且换气频率控制在每小时以此以上提高通风质量。
而事故通风量的确定需要借助正常排风系统和事故排风系统进行工作。
故障通风系统的吸风口布置具有一定的技术要求，散热散湿和有害气体稀释的上部排风口设置需要使吸风口保持和建筑物顶部距离40cm以内，对于质量较轻的氢气和空气混合排风口设置应距离建筑物顶面10cm以下，而位于下部的排风口应该与地板保持30cm以内间距[3]。
4 化工厂房通风系统的优措施
精准计算厂房符合和各种设计参数是提高通风系统效果，达到节能减排的有效控制手段，设计人员应明确厂房工作符合的大小，结合工作环境的温度、设备负荷，季节变化在保证优化厂房环境的同时，控制能耗。
化工生产中石化设备的运行对外界环境的变化比较敏感，厂房内外环境的交替变化会通风系统的工作负荷和能耗产生影响，通过合理设计空气幕可以尽量减小外界空气对厂房温度的影响。
由于化工厂房的规模和实际环境不同，制定的通风方案也不一致，通过分层通风系统的应用推广优化通风设计，达到智能化控制水平，并能避免系统操作不当导致的能耗，提升节能
效果。
对于新风运行模式的应用，也是通风设计人员考虑的设计要素，在节能环保、经济持续发展的影响下，合理设置通风机对内外环境的适应程度以及系统的开关状态，达到理想的应用效果。
5 结束语
在环保理念盛行的当下，企业要主动适应发展形势，通过设计方案的合理规划，提高通风系统运行效率，确保安全生产，提升节能效率，为石化行业适应可持续发展提供坚实基础。
参考文献：
[1]王爽.化工厂房暖通空调系统节能优化设计的措施探讨[J].建筑工程技术与设计，2017（28）：1988.
[2]刘勇，徐昇，罗丽.新时期特大厂房通风系统设计方法探讨[J].建筑工程技术与设计，2015（19）：415.
[3]何晓芬，巫文娟.石油化工采暖通风与空气调节设计研究[J].建筑工程技术与设计，2016（01）：847.。
