华硕笔记本电脑之基本架构与各类功能接口介绍简体中文
笔记本电脑常见功能端口简介幻灯片
IBM Microdrive
读卡器（Cardreader）端口
多合一读卡器，就是把目前较为流行的各种多媒体存储卡的插 槽集成在一起。下图所示，为典型笔记本电脑读卡器插槽视图。我 们将为各位列举当前笔记本电脑上的MS、SD和XD这三种常见类型 的多媒体存储卡的介绍。
通用串行接口
•根本定义：
•
串行接口简称串口，这也是笔记本电脑与电脑进展数据传
成图像。而对于LCD、DLP等数字显示设备，显示设备中需配
置相应的Ａ/Ｄ转换器，将模拟信号转变为数字信号；在经过Ｄ
/Ａ和Ａ/Ｄ 2次转换后，不可防止地造成了一些图像细节的损
失。
DVI视频端口
➢ 基本特点： ＊ 速度快
DVI传输的是数字信号，数字图像信息不需经过任何转换，大 大节省了时间，因此它的速度更快。 ＊ 画面清晰
＊适合影像传输：标准的1394接口可以同时传送数字视频信号以 及数字音频信号，相对于模拟视频接口，1394技术在采集和回 录过程中没有任何信号的损失，十分适合视频影像的传输。
PCMCIA端口
• 定义：
•
PCMCIA是便携式计算机外扩卡的接口定义。相当于台式
机的PCI插槽。PCMCIA针对笔记本电脑规定了其内存卡的物理
VGA视频端口基本原理
• 根本原理：
•
计算机与外部显示设备之间通过模拟VGA接口连接，计
算机内部以数字方式生成的显示图像信息，被显卡中的数字/模
拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号
通过电缆传输到显示设备中；对于模拟显示设备，如模拟CRT
显示器，信号被直接送到相应的处理电路，驱动控制显像管生
离的过程必然会造成色彩信号的损失，色度信号和亮度信号也

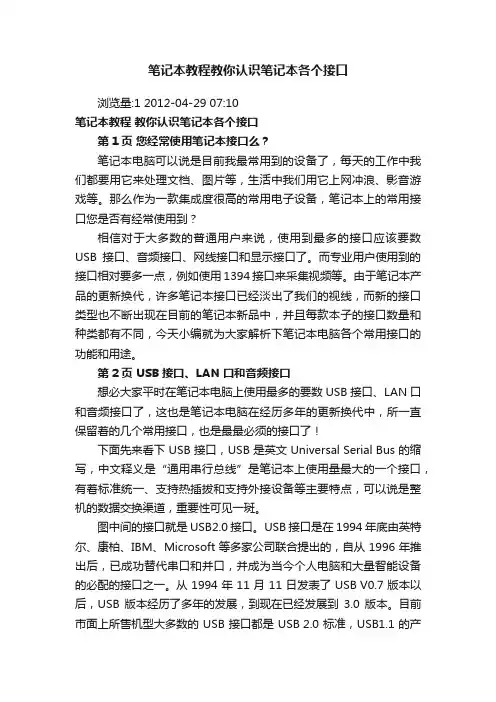

笔记本教程教你认识笔记本各个接口
笔记本教程教你认识笔记本各个接口浏览量:1 2012-04-29 07:10笔记本教程教你认识笔记本各个接口第1页您经常使用笔记本接口么？笔记本电脑可以说是目前我最常用到的设备了，每天的工作中我们都要用它来处理文档、图片等，生活中我们用它上网冲浪、影音游戏等。
那么作为一款集成度很高的常用电子设备，笔记本上的常用接口您是否有经常使用到？相信对于大多数的普通用户来说，使用到最多的接口应该要数USB接口、音频接口、网线接口和显示接口了。
而专业用户使用到的接口相对要多一点，例如使用1394接口来采集视频等。
由于笔记本产品的更新换代，许多笔记本接口已经淡出了我们的视线，而新的接口类型也不断出现在目前的笔记本新品中，并且每款本子的接口数量和种类都有不同，今天小编就为大家解析下笔记本电脑各个常用接口的功能和用途。
第2页 USB接口、LAN口和音频接口想必大家平时在笔记本电脑上使用最多的要数USB接口、LAN口和音频接口了，这也是笔记本电脑在经历多年的更新换代中，所一直保留着的几个常用接口，也是最最必须的接口了！下面先来看下USB接口，USB是英文Universal Serial Bus的缩写，中文释义是“通用串行总线”是笔记本上使用量最大的一个接口，有着标准统一、支持热插拔和支持外接设备等主要特点，可以说是整机的数据交换渠道，重要性可见一斑。
图中间的接口就是USB2.0接口。
USB接口是在1994年底由英特尔、康柏、IBM、Microsoft等多家公司联合提出的，自从1996年推出后，已成功替代串口和并口，并成为当今个人电脑和大量智能设备的必配的接口之一。
从1994年11月11日发表了USB V0.7版本以后，USB版本经历了多年的发展，到现在已经发展到3.0版本。
目前市面上所售机型大多数的USB接口都是USB 2.0标准，USB1.1的产品已经被淘汰。
而USB 2.0的理论传输速率为480Mbps，大约是60MB/秒，但在实际使用中的传输速度要远低于这个理论数值，目前USB2.0的闪存盘数据传输速度大概为10MB/秒，而移动硬盘的传输速度大概为25MB/秒。

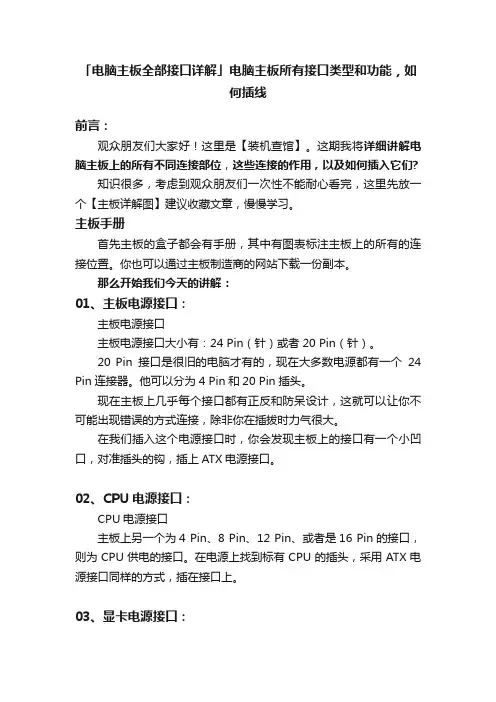

「电脑主板全部接口详解」电脑主板所有接口类型和功能，如何插线
「电脑主板全部接口详解」电脑主板所有接口类型和功能，如何插线前言：观众朋友们大家好！这里是【装机查馆】。
这期我将详细讲解电脑主板上的所有不同连接部位，这些连接的作用，以及如何插入它们?知识很多，考虑到观众朋友们一次性不能耐心看完，这里先放一个【主板详解图】建议收藏文章，慢慢学习。
主板手册首先主板的盒子都会有手册，其中有图表标注主板上的所有的连接位置。
你也可以通过主板制造商的网站下载一份副本。
那么开始我们今天的讲解：01、主板电源接口：主板电源接口主板电源接口大小有：24 Pin（针）或者20 Pin（针）。
20 Pin接口是很旧的电脑才有的，现在大多数电源都有一个24 Pin连接器。
他可以分为4 Pin和20 Pin插头。
现在主板上几乎每个接口都有正反和防呆设计，这就可以让你不可能出现错误的方式连接，除非你在插拔时力气很大。
在我们插入这个电源接口时，你会发现主板上的接口有一个小凹口，对准插头的钩，插上ATX电源接口。
02、CPU电源接口：CPU电源接口主板上另一个为4 Pin、8 Pin、12 Pin、或者是16 Pin的接口，则为CPU供电的接口。
在电源上找到标有CPU的插头，采用ATX电源接口同样的方式，插在接口上。
03、显卡电源接口：显卡显示卡，俗称显卡。
一般配置6 Pin或者8 Pin的电源连接。
我们先以此处的电源连接头为例，可以看到连接头可以分为6 Pin连接头，也可以组成8 Pin连接头。
有些显卡并不需要额外的连接。
显卡供电接口6Pin或者8Pin04、硬盘、机箱风扇、灯带接口：给其他设备供电，电源还配备了多个molex 和sata 供电线。
Molex连接器有四个引脚，而Sata连接器有15个引脚。
Sata中更多的引脚是为了能够支持热插拔设备等附加功能。
Sata连接器头设置为L型，而Molex也设计为只能一种方式插入。
然而，Sata连接器往往主要用于Sata硬盘，Molex连接器最初主要用于硬盘，但现在用于其他设备，例如机箱风扇、灯带等。
笔记本基础知识扫盲之外部接口详解
笔记本基础知识扫盲之外部接口详解笔记本的外部接口：常见的外部接口有：串口、并口、PS/2接口、USB接口、网卡接口、读卡器接口。
1、笔记本的串口与并口：a、串口：全称为串行接口，也就是COM接口，一般使用9针的双排的D型接口，串口的数据传输速率为115~230kbps,串口可以连接相对应的鼠标、外置MODEM，以及写字板等设备。
b、并口：全称为并行接口，也就是LTP接口，一般使用25针的双排接口，并口的传输速率比并口快8倍，约为1Mbps,最常用于连接打印机，因此又称打印机接口。
还可以连接扫描仪、外置网卡，以及某些扩展硬盘等设备。
2、PS/2接口：通过PS/2接口外接台式机键盘或者鼠标。
USB接口：英文全称为Universal Serial Bus,即通用串行总线接口。
笔记本电脑的接口经过了串口、并口和PS/2接口后，已经被USB 接口所取代，即插即用，支持热插拔，方便地将笔记本电脑与硬件设备连接起来，并且不用事先设置驱动程序，是目前最为流行的一种外部接口。
USB接口有2种传输标准，分别为USB1.1和USB2.0，前者的接口数据传输速度为12Mbps，后者的接口数据传输速度为480Mbps,一个USB接口可以同时支持127种硬件设备。
4、IEEE1394接口：又称为火线接口（Fire wire)支持外部设备的热插拔，传输速率快。
分位Backplane和Cable两种标准。
Backplane的标准传输速率分别为12.5Mpbs、25Mpbs、50Mpbs.而Cable的传输速率非常快，分别为100Mpbs、200Mpbs、400Mpbs，因此笔记本的IEEE1394接口被广泛用于网络及高速传输的数码设备中。
最多可以同时链接63个外部设备。
5、笔记本电脑的视频接口：常用于商业展示，为了能够与大屏幕进行连接，视频接口是必不可少的。
视频接口S-Video接口、VGA接口、DVI接口和HDMI接口，其中比较常见的是VGA接口。

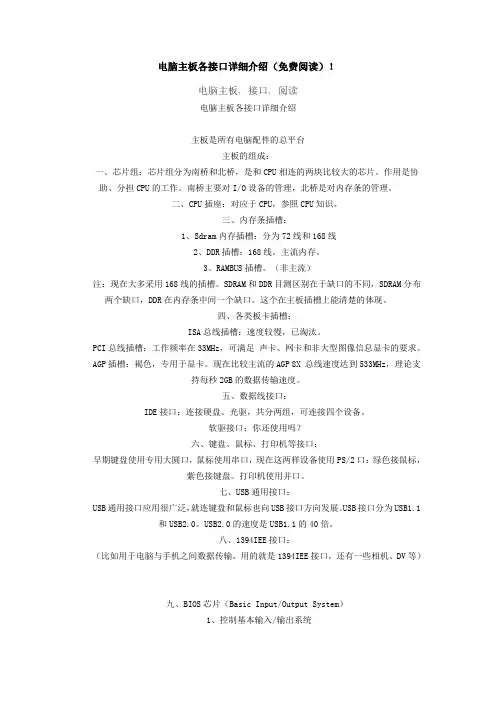

电脑主板各接口详细介绍
电脑主板各接口详细介绍（免费阅读）！电脑主板, 接口, 阅读电脑主板各接口详细介绍主板是所有电脑配件的总平台主板的组成：一、芯片组：芯片组分为南桥和北桥，是和CPU相连的两块比较大的芯片。
作用是协助、分担CPU的工作。
南桥主要对I/O设备的管理，北桥是对内存条的管理。
二、CPU插座：对应于CPU，参照CPU知识。
三、内存条插槽：1、Sdram内存插槽：分为72线和168线2、DDR插槽：168线。
主流内存。
3、RAMBUS插槽。
（非主流）注：现在大多采用168线的插槽。
SDRAM和DDR目测区别在于缺口的不同，SDRAM分布两个缺口，DDR在内存条中间一个缺口。
这个在主板插槽上能清楚的体现。
四、各类板卡插槽：ISA总线插槽：速度较慢，已淘汰。
PCI总线插槽：工作频率在33MHz，可满足声卡、网卡和非大型图像信息显卡的要求。
AGP插槽：褐色，专用于显卡。
现在比较主流的AGP 8X 总线速度达到533MHz，理论支持每秒2GB的数据传输速度。
五、数据线接口：IDE接口：连接硬盘、光驱，共分两组，可连接四个设备。
软驱接口：你还使用吗？六、键盘、鼠标、打印机等接口：早期键盘使用专用大圆口，鼠标使用串口，现在这两样设备使用PS/2口：绿色接鼠标，紫色接键盘。
打印机使用并口。
七、USB通用接口：USB通用接口应用很广泛，就连键盘和鼠标也向USB接口方向发展。
USB接口分为USB1.1和USB2.0。
USB2.0的速度是USB1.1的40倍。
八、1394IEE接口：（比如用于电脑与手机之间数据传输，用的就是1394IEE接口，还有一些相机、DV等）九、BIOS芯片（Basic Input/Output System）1、控制基本输入/输出系统2、设置各硬件的参数3、用于引导计算机启动4、对各个硬件进行检测十、CMOS电池CMOS电池用于关机切断电源后，提供主板部分工作的持续电力。
如时间的运行。
十一、跳线：可能使用的只有两种：1、超频跳线（超外频）2、CMOS放电跳线（比如清除计算机密码）十二、电源开关硬盘灯电源灯 SPAKE喇叭等接点十三、电源接口注：主板插槽越多，扩展能力越好。
华硕笔记本电脑之基本架构与各类功能接口介绍简体中文
分类
初期
目前
未来
全功能型 (All in one)
超薄型
P6、F7、L7 A1、L8 B1、L1、L2
ቤተ መጻሕፍቲ ባይዱM8
S8、M1、T9 S1、M2
旗舰型
L8
B2
ASUS series Notebook
分类
全功能型 (All in one)
超薄型
旗舰型
机种 A1 L8 S8 M1 T9
L8
规格 （spindle）
基本组成与架构
Instant Key Microphone
T/P Knob
Power Knob Speaker
Key Board Touch Pad
主要组件与接口功能介绍
液晶显示器LCD 处理器CPU 外围传输接口
(USB、IEEE1394、IrDA、 PCMCIA、MiniPCI / MDC)
MMC-1
以小转板型式PCI界面内接 CPU、北桥、L2 高速缓存与电压模块 接头分成四路、共有280个接脚
MMC-2
AGP/PCI 界面 接头有 10 路、共 400 个接脚 内含 BX芯片能支持 AGP
Mini-Cartridge
首先将第二阶快取内建的CPU 内部包含CPU核心、快取、控温半导体 与传感器，以BGA封装方式 接头有 8 路，共有 240 只接脚 模块几乎都用 BX 芯片组
外围传输接口
USB IEEE1394 IrDA PCMCIA MiniPCI / MDC
USB（Universal Serial Bus）
USB，中文常翻译为「通用串行总线」， 或俗称「万用端口」。 支持即插即用规格。 目前为USB1.1版，传输速度12Mbps。 未来USB2.0版的传输速度至少可达360 Mbps，甚至可高达480Mbps，为现有 USB1.1版的40倍。 可以让高达127个外围设备在总线上同 时运作。
电脑物理接口功能大全！一张图教你分清楚各种接口，网友：超实用
电脑物理接口功能大全！一张图教你分清楚各种接口，网友：超实用现在很多人使用电脑，但是我不太清楚电脑界面的功能。
随着科技的发展，电脑硬件和扩展功能不断交替。
因此，电脑的一部分接口相似，但功能不同。
如果你的电脑有问题，或者需要相关的升级操作，但你必须理解计算机这些接口的相关功能。
但是，虽然电脑接口有点多，但是理解起来并不难，甚至可以使用一张图来识别全电脑外部的接口！一般来说，电脑内部和外部接口用于连接键盘、鼠标、音频、麦克风、显示器、电源线、打印机等设备。
下次和白菜一起来看看吧。
视频接口！一、VGA接口！VGA接口可以说是以前最广泛使用的视频接口。
共有15针，分成3列，有5个孔。
但是，随着高清影像传输的需要，很多高端显卡和显示器都逐渐取消了VGA接口，但也可以打开开关。
二、DVI接口！DVI接口包括DVI-A、DVI-D和DVI-I三个接口，其中DVI接口与VGA相比具有许多优点，并且可以显示更精细的屏幕，并且动态画面处理更稳定。
三、HDMI接口！HDMI接口可以同时传输视频和音频的全数字化接口。
高精细接口。
现在大部分的计算机和计算机都使用这个接口。
HDMI版本有1.0-12a版、1.3-1.3a版、1.4-1.4 b版、2.0-2.0b 版、2.1版。
根据版本不同有兼容性，但是传输带宽的高度主要不同。
四、DP接口！DP接口类似于HDMI，也属于高精细数字显示接口，能够同时传输视频和音频，与VGA和DVI接口兼容。
五、雷电接口！这个接口几乎用苹果电脑看雷电接口。
雷电接口与Mini DP具有完全相同的形式，并且可以用作视频传输或其他数据传输，例如雷电旋转以太网端口。
音频相关接口！请来看这张图。
其实主板的声卡有6种不同颜色的音频接口。
•红色：MIC in麦克风输入•蓝色：输入线•绿：前置扬声器（左右）•橙色：C/LEF中置/低频强化通道•黑色：Rear后端扬声器（左右）•灰：Side测量环绕扬声器（左右）连接方法通常是将2.1通道的音频输出仅连接到绿色音频端口。
笔记本外观各端口介绍
通用并行接口
•基本定义： 并口采用25针的双排插口，所谓并行，是指8位数据同时通 过并行线进行传送，这样数据传送速度大大提高，但并行传送受 线路长度限制，随着线路长度的增加，信号会随之衰减，导致出 错率加大。 •主要应用： 除最普遍的应用于打印机以外，还可用于连接扫描仪、ZIP驱 动器甚至外臵网卡、磁带机以及某些扩展硬盘等设备
允许更大容量数据的传输 （500~1000byte/s)，针对存 储设备等高速传输数据的非打 印机设备 专门针对打印机制定的标准
1991
EPP
1992 1994
ECP
IEEE12 涵盖EPP和ECP，需要操作系统 84 和硬件都支持
VGA视频端口
(Video Graphics Array)
•基本定义： 显卡上输出模拟信号的接口，VGA接口，也叫D-Sub接口； VGA接口是一种D型接口，上面共有15针空，分成三排，每排五 个。 •主要作用： 显卡的输出接口是电脑与显示器之间的桥梁，它负责向显示 器输出相应的图像信号。CRT显示器只能接受模拟信号输入，这就 需要显卡能输入模拟信号。虽然液晶显示器可以直接接收数字信 号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA 接口；VGA接口是显卡上应用最为广泛的接口类型，绝大多数的 显卡都带有此种接口。
IEEE 1394性能特点
＊真正点对点连接(Peer-To-Peer)：设备间不分主从，可直接 实现两台DV间的数据传输或是多台电脑共享一台DV机，而且 从理论上讲我们可以直接将IEEE1394接口DV机中的图像数据保 存到IEEE1394接口的硬盘中；
＊适合影像传输：标准的1394接口可以同时传送数字视频信号以 及数字音频信号，相对于模拟视频接口，1394技术在采集和回 录过程中没有任何信号的损失，十分适合视频影像的传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Black pattern
Black pattern
Black pattern
Black pattern
Black pattern
亮点
Black pattern
亮点(Bright dot) VS 暗点(Black dot)
Red pattern *
Green pattern ***
White pattern *****
桌面计算机与笔记本电脑之差异/相同
处理器的设计与封装方式 芯片组的整合趋势
➢ CPU+北桥芯片（内含内存控制器及Graphic界面） +Graphic
➢ CPU+L2高速缓存 ➢ CPU+北桥芯片+L2高速缓存 ➢ 北桥芯片（内含内存控制器及Graphic界面）
+Graphic ➢ 北桥芯片+南侨芯片 ➢ VGA Graphic+内存
电源管理
电源系统来源可分为
➢AC电源 ➢备用电源
电源输出用途
➢显示组件 ➢系统电源
电源管理
如何增长电池寿命呢？
➢电池本身材质开发不同的材质
❖Nickel-Cadmium （NiCad镍镉） ❖Nickel-Metal Hydride （NiMH镍氢） ❖Lithium-Ion （Li-Ion锂离子）
3
3 121
3
逻辑电路运作Block diagram
显示芯片
处理器 缓存器Register
AGP
北桥芯片
L1 Cache L2 Cache
内存
屏幕
K/B controller
AC’97 1394
SIO
K/B T/P PS/2
FDD COM IR Print port
南桥芯片
PCI BUS
IDE BUS
热导管（Heat Pipe）
➢传热速度很快的加速管
➢降低高度通常施以扁平加工以节省空间
➢填充液体选用应具有
❖绝缘 ❖高导热系数
Heat Pipe
❖高沸点 ❖内聚力低
散热组件
风扇
➢主动式冷却作业 ➢热阻抗会比原来低四分之一
空间设计
将风扇、散热片置于主机周边 散热片以弯曲或圆弧之设计
Fan
Thermal
镁合金的制程技术
成形方式
➢压制成形 ➢锻造成形 ➢射出成形
模穴充填时镁合金是半固态形（压铸 ） 温度低，模具寿命较压铸模具长且安全 性高 需在保护气体下完成（六氟化硫SF6 ）
镁合金的制程技术表面处理
化成处理 底漆处理 涂装处理
机械前处理 化学除油脂
酸洗
锌置换处理
制品
非电解镀镍处理 镀铜处理
真空覆膜
Dot Shape Stain Inclusion
ASUS NB Bright / black dot spec.
台湾
➢亮点: 0 ➢暗点: 3 点以内
国外
➢亮点: 3 点以内 ➢暗点: 5 点以内
亮点或暗点不得连续相邻
笔记本电脑处理器Mobile CPU
MMC-1 MMC-2 Mini-Cartridge BGA-1 Micro-PGA1 BGA-2 Micro-PGA2
体积 价格
较大、较重，搬动不容易。
体积小，工作场所空间不大，笔记本电脑可是你的首选。轻巧，方便携带，
带到哪用到哪，让工作不间断，再配一只移动电话来开启行动数据的功能， 上网可说是随时随地，传送数据或搜寻数据更不需要等待，提高工作效率。
价格上比较低，而且容易按需求 因采用LCD 屏幕，以及整台机器以精密方式的设计，故价格较高。 采购，故价格的弹性较大 。
分类
初期
目前
未来
全功能型 (All in one)
超薄型
P6、F7、L7 A1、L8 B1、L1、L2
M8
S8、M1、T9 S1、M2
旗舰型
L8
B2
ASUS series Notebook
分类
全功能型 (All in one)
超薄型
旗舰型
机种 A1 L8 S8 M1 T9
L8
规格 （spindle）
MMC-1
以小转板型式PCI界面内接 CPU、北桥、L2 高速缓存与电压模块 接头分成四路、共有280个接脚
MMC-2
AGP/PCI 界面 接头有 10 路、共 400 个接脚 内含 BX芯片能支持 AGP
Mini-Cartridge
首先将第二阶快取内建的CPU 内部包含CPU核心、快取、控温半导体 与传感器，以BGA封装方式 接头有 8 路，共有 240 只接脚 模块几乎都用 BX 芯片组
➢高效率的电池管理技术
❖阶频技术(Speedstep) ❖ACPI（先进架构电源接口标准） ❖智能型电池技术Smart Battery
电源管理面临设计上的挑战
更低的混合电压 使用电池供应电源的应用要有更低的耗 电量 电池本身的管理及输入电压对电源架构 的影响 以很小的封装体积提供很高的负载驱动 能力 支持新兴标准的能力
美观 监视器
一般较少注意到外观的设计，故
较为死板，电源线及讯号线容易 凌乱，不易整理。
笔记本电脑比较注意外观上的设计，没有电源线与讯号线的烦恼，All-inone或模块抽换设计，外观简洁，甚至KITTY猫造型的笔记计算机在市面 上都可见到，比较传统桌上型PC的刻板造型，笔记本电脑讨人喜欢多了。
大多外接CRT监视器，假如工作 时长，容易吸收辐射，造成视力 上的伤害。
外围传输接口
USB IEEE1394 IrDA PCMCIA MiniPCI / MDC
USB（Universal Ser线」， 或俗称「万用端口」。 支持即插即用规格。 目前为USB1.1版，传输速度12Mbps。 未来USB2.0版的传输速度至少可达360 Mbps，甚至可高达480Mbps，为现有 USB1.1版的40倍。 可以让高达127个外围设备在总线上同 时运作。
Micro-PGA2 ??????
华硕笔记本电脑处理器之类型
Intel Spec. MMC-1 Mini-Cartridge MMC-2 BGA-1 Micro-PGA1 BGA-2 Micro-PGA2
Micro-FC-PGA Micro-FC-PGA2
Progress
ASUS NB Series P6,L7,L7C,L73D
IrDA（Infrared Data Associatoin）
价格低(成本约在2~5美金之间) 传输速度最快可达16Mbps
➢ SIR（Serial Infrared）提供115Kbps的传输速度 ➢ FIR（Fast Infrared）提供4Mbps的传输速度 ➢ VFIR（Very Fast Infrared）提供16Mbps的传输速度 ➢ AIR（Advanced Infrared）的速度是4Mbps （多点传输 ）
基本组成与架构
Instant Key Microphone
T/P Knob
Power Knob Speaker
Key Board Touch Pad
主要组件与接口功能介绍
液晶显示器LCD 处理器CPU 外围传输接口
(USB、IEEE1394、IrDA、 PCMCIA、MiniPCI / MDC)
Cyan pattern **
Magenta pattern ****
暗点
White pattern
其他不良
Line Shape Stain Inclusion
Black pattern
White pattern
Black pattern
Line Defect
Black pattern
Uneven Brightness
电解镀金处理
散热系统
散热组件
➢导热片(Heat Spreaders) ➢散热片与远程热交换 ➢热导管 ➢风扇
空间设计
散热组件
导热片
➢以较大面积来处理热源 ➢通常将导热片置于键盘之下
散热组件
散热片（远程热交换RHE，Remote Heat Exchange）
➢铝挤型 ➢压铸型 ➢焊接型
散热组件
不需申请频道使用执照 低功率、少干扰 缺点:
➢ 红外线灯号相对以达到接收传送之目的 ➢ 且传输速度能不够快速
PCMCIA
Personal Computer Memory Card International Association
56K调制解调器卡，ISDN卡，GSM大哥 大卡，或LAN局域网络卡 PC Card 16位 Card Bus 32位 Type III 形式有10.5mm厚度，它一张卡 占掉两个Type II或Type I插槽 。
BGA-1
内建第二阶快取 高度仅约2.5厘米，仅为 MMC的 ¼ 电压低，减少 TDPmax 值 焊在笔记本电脑的主板上
Micro-PGA1
可插拔，使用者轻易升级 高度仅增加成3.5厘米（包含接脚的 1.25厘米 ） 必须手动调整CPU之倍频
BGA-2
晋升至Pentium III系列 100MHz 外频(FSB) 自动侦测倍频 具有阶频技术 焊在笔记本电脑的主板上
CDROM HDD
USB LAN PCMCIA
基本组成与架构
基本组成与架构
IR Modem
Parallel
LAN IEEE 1394 AC In
CRT PortDock/ Thermal PortBar
68 Pin Connector
Thermal Ventilation
USB
PCMCIA Slot
IEEE1394
IEEE协会报告编号正好第1394号 可支援400Mbps数据传输速率，比 USB1.1整整快了33倍，传输距离4.5公尺 单独接口最多可串接至63部装置 现阶段采用IEEE1394a规格，未来将会有 IEEE1394b规格，传输速度达 800Mbps/1.6Gbps/3.2Gbps ，距离达100公 尺
