热敏打印头原理结构和维修保养
热敏打印头过热保护电路
热敏打印头过热保护电路热敏打印头作为一种常见的打印方式，它具有印刷速度快、印刷质量高、输出噪音小等特点，广泛应用于打印机、收银机、电子称等自动化设备中。
然而，在长时间使用过程中，热敏打印头可能会因温度过高而出现故障，进而影响设备的正常工作。
为了保障设备的稳定可靠性，工程师们通常会采用热敏打印头过热保护电路来预防热敏打印头的故障。
热敏打印头的工作原理热敏打印头的工作原理基于材料对于温度变化的灵敏度，它是由热敏电阻组成的。
热敏电阻随温度的升高而电阻值下降，随温度的降低而电阻值上升。
此特性被应用于热敏打印头。
当热敏打印头受到加热时，热敏电阻的电阻值将随之下降并导致电流流过热敏电阻，进而使热敏打印头加热。
待热敏打印头达到设定温度时，通过热敏电阻的电信号传输到控制电路，电路根据信号控制加热时间，从而达到所需的图文效果。
热敏打印头的过热保护电路热敏打印头使用时间过长可能会导致其过热，从而引发故障。
因此，热敏打印头过热保护电路就是用来保护热敏打印头的电路部件之一。
热敏打印头过热保护电路是一个通过对热敏打印头的温度进行监控，进而利用控制电路对加热时间进行控制从而保护热敏打印头的电路。
当热敏打印头温度高于过热保护电路设定值时，保护电路将立刻控制加热时间，从而使热敏打印头的温度下降至正常范围内，防止热敏打印头过热而导致设备故障。
热敏打印头过热保护电路的工作原理热敏打印头过热保护电路的工作原理主要是通过电子电路实现。
保护电路通常具有三个主要组成部分：微控制器、热敏电阻和电机。
其中热敏电阻被用作温度传感器，微控制器用来控制热敏打印头加热时间和实时监控热敏打印头温度，电机则被用来控制滚轮的转动。
保护电路的工作流程如下：1.当热敏打印头被启动时，它会通过热敏电阻检测当前的温度，微控制器收集并存储温度值，同时开始时间计数器。
2.当热敏打印头开始加热时，微控制器会不断检测温度值，比较温度与设定温度之间的差异，进而确定热敏打印头所需加热时间。
热感纸打印机工作原理
热感纸打印机工作原理热感纸打印机是一种常见的打印设备，广泛应用于小型办公室、零售店以及个人使用。
它采用了热敏技术，通过热感打印头将图像或文字打印在热感纸上。
本文将详细介绍热感纸打印机的工作原理。
一、热感纸打印机的组成部分热感纸打印机主要由热感打印头、控制电路板、进纸装置和电源组成。
其中，热感打印头是核心部件，负责实现图像或文字的打印。
二、热感打印头的工作原理热感打印头上有许多微小的电阻块，电阻块之间被分隔开来。
当通过控制电路板传递电流时，电阻块中的电阻会发热，从而导致打印头上的相应区域变热。
这里的电阻块可以看作是热感纸的像素点。
三、热感纸的工作原理热感纸的一种主要成分是含有热敏材料的热敏层，该层对热进行敏感反应。
当热感打印头上的某个区域被加热时，热敏层会发生颜色变化。
不同温度下，颜色的变化程度也不同。
四、打印过程的实现在打印过程中，控制电路板会根据需要的图像或文字信号，控制热感打印头中相应区域的电流传递。
当电流通过时，该区域的电阻块发热，从而导致热感纸对应的位置发生变色。
通过不同区域的变色，形成完整的图像或文字。
五、优点和应用热感纸打印机具有打印速度快、噪音低、印刷品质高等优点。
因此，它被广泛应用于小型办公室和零售店等需求较为简单的场景。
另外，由于使用热感纸打印，它无需使用油墨或碳带，节约了打印成本。
六、注意事项在使用热感纸打印机时，需要注意以下几点：1. 确保使用适合的热敏纸，以保证打印效果；2. 避免暴露在高温或潮湿环境中，以免影响打印质量；3. 定期清理热敏打印头，以避免灰尘或污垢影响打印效果；4. 注意及时更换热敏纸卷，避免打印中断。
总结：热感纸打印机利用热敏技术实现图像或文字的打印。
通过控制热感打印头的电流传递，导致热感纸对应区域的颜色变化，从而实现打印效果。
它具有打印速度快、印刷质量高等优点，并被广泛应用于小型办公室和零售店等场景。
在使用时，需要注意合适的纸张选择、环境保护和设备维护等问题。
打印头的技术原理
打印头的技术原理打印头作为打印机中最核心的部分之一，其作用就是将计算机中的数据转化为图像或文字。
而打印头的质量实际上就意味着打印机的质量。
目前市面上的打印机一般有热敏、喷墨和激光打印头。
今天，我们将介绍一下打印头的技术原理，以便更好地理解其工作原理以及如何维护。
1、热敏打印头热敏打印头是最常用的类型之一，它使用的是电热丝来加热打印介质。
打印介质一般是热敏纸，这种纸通过受热就能变色的特性显示图像或文字。
热敏打印头通常由一些单独的模块组成，每个模块包含了一组电热丝。
每个点的大小和形状取决于打印头内电热丝的数量和大小。
当打印头加热的时候，会将热传递给热敏纸，并在热敏纸上形成一张图像或文字。
热敏打印头的优点是它能输出非常高质量的图片和文本，同时还可以满足高速打印的需求。
缺点是，热敏纸的使用成本很高，并且热敏打印头不能打印复杂的图像或照片。
另外，热敏打印头的使用寿命也较短，需要经常更换。
2、喷墨打印头喷墨打印头又称为喷墨喷头，是一种使用液体墨水喷射形成图像的设备。
喷头通常由一个或多个喷嘴组成，该组件共同负责颜色的喷出。
向打印机输入信息后，打印机通过控制喷墨头的喷嘴进行喷墨。
这种打印技术可以在不同颜色之间进行快速切换，并使用小喷嘴来在打印介质上形成高分辨率的图像。
另外，喷墨打印头具有很高的耐久性，因为它们只需要定期更换墨盒而不需要整个打印头的更换。
缺点是，墨水在涂在纸上之前需要干燥，这会导致打印速度缓慢。
而且，如果墨水干燥时间过长，就会导致图像失真。
3、激光打印头激光打印头包括一堆激光二极管，它们负责发射激光束来在感光鼓表面形成图像。
每一行都需要前后两个步骤：第一步是行扫描，激光束将图像从左到右扫过去；第二步是进行转印，即将粉末转移到感光鼓上。
激光打印机可以打印非常高质量的图像和文件，特别是文本。
激光打印头的优点是其速度和质量都可以与喷墨打印头相媲美。
而且，通常对打印头的维护也很少，不需要常规的磨损零件更换。
热敏打印机打印原理
热敏打印机打印原理热敏打印机是一种使用热敏材料进行打印的设备。
它通过控制打印头的加热来实现图像和文字的印刷。
在本文中，将详细介绍热敏打印机的打印原理及其工作过程。
一、热敏打印机的原理及构造热敏打印机主要由打印头、热敏纸和控制系统组成。
打印头是其中的核心部件，它由许多微小的热敏点构成的，每个热敏点都能够独立地加热，以产生相应的颜色变化。
二、热敏打印机的工作原理当打印机开始工作时，控制系统会发送打印指令，并向打印头提供适量的电流。
打印头受到电流影响后，热敏点即被加热，使得热敏纸上的感光层发生反应。
这个过程中，感光层会发生颜色变暗的变化，从而形成了文字或图像。
三、热敏打印机的工作过程打印机在运行时，其打印头会依次移动，在纸张上进行打印操作。
当打印头移动到指定的位置时，控制系统会调整电流的大小和持续时间，以便产生不同的颜色效果和打印质量。
局部区域加热后，感光层在该处变暗，形成了文字或图像的印迹。
四、热敏打印机的优势及应用1. 高速打印：热敏打印机可以实现高速打印，每秒可打印上百行文字或图像。
2. 高清晰度：热敏打印机通过控制热敏点的加热来实现高清晰度的打印效果。
3. 低噪音：热敏打印机在工作时产生的噪音较小，适用于办公环境。
4. 使用方便：热敏纸可以直接替换，提供了便捷的打印体验。
热敏打印机主要应用于票据打印、物流标签打印、医药包装等领域。
其打印效果清晰，速度快，广泛应用于各行各业。
五、热敏打印机的注意事项1. 温度控制：热敏打印机工作时需要保持一定的工作温度，过高或过低的温度都会影响打印效果。
2. 纸张适配：选择适合的热敏纸对打印效果的质量有较大影响。
3. 打印头清洁：定期清洁打印头是延长热敏打印机使用寿命的重要措施。
综上所述，热敏打印机是一种使用热敏材料进行打印的设备。
它具有高速、高清晰度和低噪音等优势，并且方便使用。
热敏打印机的原理及工作过程简单明了，使其在票据打印、物流标签打印和医药包装等领域得到广泛应用。
热敏打印机打印原理
热敏打印机打印原理热敏打印机是一种使用热敏纸张和热力技术进行打印的设备。
它通过加热打印头上的热敏头来产生图像和文字，是一种常用于标签打印、票据打印和POS系统的打印方式。
在本文中，我们将详细介绍热敏打印机的原理及其工作过程。
一、热敏打印机的构造热敏打印机主要由以下几个部件组成：1. 打印头：打印头是热敏打印机的核心部件，由许多热敏头组成。
每个热敏头包含了许多热敏电阻，它们能够在加热时产生不同的温度。
2. 热敏纸张：热敏纸张是一种特殊的感热纸，它在受热的作用下会产生颜色变化。
热敏纸的一侧覆盖有感热层，可以与打印头接触。
3. 传动系统：传动系统包括了电机、齿轮和皮带等部件，用于控制打印头在热敏纸上的移动。
4. 控制电路：控制电路负责接收来自计算机或其它设备的打印指令，并将其转化为相应的电信号来控制打印头的工作。
二、热敏打印机的工作原理热敏打印机的工作原理是通过加热热敏头上的热敏电阻来打印图像和文字。
当需要打印时，控制电路会向打印头发送相应的电信号，电信号将通过热敏电阻产生热能。
每个热敏电阻会产生不同的温度，从而控制不同的颜色。
热敏纸张上的感热层受热后，会在相应的位置上产生颜色的变化。
通过连续控制打印头的工作，可以将文字、图像等信息打印到热敏纸上。
三、热敏打印机的优势与应用热敏打印机具有以下几个优势：1. 打印速度快：热敏打印机的打印速度通常很快，适用于需要高效率打印的场合。
2. 打印成本低：热敏纸张相对于传统的墨水、激光打印机的耗材成本较低，能够节省打印成本。
3. 打印质量高：热敏打印机打印出的文字和图像质量较高，清晰度好，适用于打印标签或票据等相关场景。
热敏打印机广泛应用于以下领域：1. 零售业：用于打印标签和条形码，便于商品管理和销售。
2. 餐饮业：用于打印订单、发票和小票等。
3. 仓储物流：用于打印快递单、运输凭据等。
4. 医疗保健：用于打印药品标签和病历等。
结语：热敏打印机通过使用热敏纸张和热力技术实现文字和图像的打印。
热敏打印头相关原理与注意事项

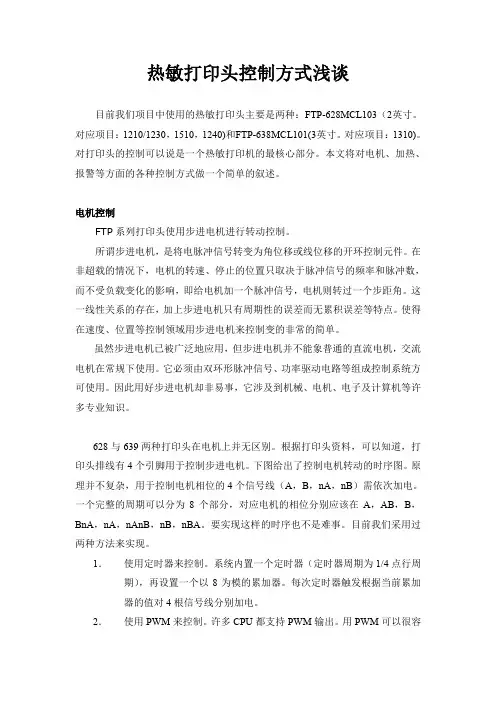

热敏打印头控制方式浅谈目前我们项目中使用的热敏打印头主要是两种：FTP-628MCL103（2英寸。
对应项目：1210/1230，1510，1240)和FTP-638MCL101(3英寸。
对应项目：1310)。
对打印头的控制可以说是一个热敏打印机的最核心部分。
本文将对电机、加热、报警等方面的各种控制方式做一个简单的叙述。
电机控制FTP系列打印头使用步进电机进行转动控制。
所谓步进电机，是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
628与639两种打印头在电机上并无区别。
根据打印头资料，可以知道，打印头排线有4个引脚用于控制步进电机。
下图给出了控制电机转动的时序图。
原理并不复杂，用于控制电机相位的4个信号线（A，B，nA，nB）需依次加电。
一个完整的周期可以分为8个部分，对应电机的相位分别应该在A，AB，B，BnA，nA，nAnB，nB，nBA。
要实现这样的时序也不是难事。
目前我们采用过两种方法来实现。
1．使用定时器来控制。
系统内置一个定时器（定时器周期为1/4点行周期），再设置一个以8为模的累加器。
每次定时器触发根据当前累加器的值对4根信号线分别加电。
2．使用PWM来控制。
许多CPU都支持PWM输出。
用PWM可以很容易的产生一个固定周期和占空比的方波信号。
如果有4路相同的PWM信号再经过一个固定延时后分别启动（从图中可以直观的看出，延时为1/4电机周期）。
热敏打印头维护和保养要求
热敏打印头使用须知ROHM打印头
正确的清洗方法：
用酒精绵签擦
洗打印头
严禁用以下方法清理打印头
z 以下是打印头硬质物品（金属或非金属）在打印引线区损坏的几种情景，我们认为
是用户使用或维护不当造成。
这种情况打印头不属保修范畴
（一）引线区引线被硬物划断（打印头报废）
硬物划断（三）
（四）
硬物划断
z 以下是打印头上粘附的硬质颗粒导致打印发热区和引线区损坏的几种情景，我们认
为是用户没有按要求进行打印头维护（最长5天必须用酒精笔或酒精棉棒擦洗打印头发热区）。
（一）
（二）。
热敏打印机工作原理
热敏打印机工作原理热敏打印机是一种常见的打印设备，广泛应用于票据打印、标签打印等领域。
热敏打印机工作原理是利用热敏头将热能转化为图像信息，实现打印的过程。
本文将介绍热敏打印机的工作原理及其相关技术。
一、热敏打印机的构成热敏打印机主要由以下几个部分组成：1. 热敏头：是热敏打印机的核心部件，也被称为打印头。
热敏头通常由数百个小热电偶组成，每个热电偶都能产生一个微小的加热点。
这些加热点可以组成一个矩阵，用于形成打印图像。
2. 打印纸：热敏打印机通常使用热敏纸作为打印介质。
热敏纸由热敏层、保护层和基材组成。
当热敏头加热热敏纸时，热敏纸的热敏层会变色，形成文字、图片等图像。
3. 墨盒：有些热敏打印机需要使用墨盒，墨盒中含有色素或颜料，可以在打印纸上形成彩色图像。
二、热敏打印机的工作原理热敏打印机的工作原理可以简单描述为以下几个步骤：1. 数据传输：计算机或其他设备将待打印的数据传输给热敏打印机。
这些数据可以是文字、数字、图片等。
2. 控制电路处理：热敏打印机的控制电路会对传输的数据进行处理和解析，确定打印的细节，如打印纸的尺寸、打印质量等。
3. 加热点加热：一旦控制电路确定好打印的内容，热敏头开始工作。
每个热电偶都会被控制电路按照顺序激活，产生瞬时的高温，达到加热打印纸的目的。
4. 热能转移：当热敏头的加热点通过传导或辐射方式将热能转移到热敏纸上时，纸上的热敏层会变色，形成打印图像。
5. 打印完成：在整个过程中，热敏纸不断传动，热敏头按照事先设定的规则工作，当所有的数据都被打印完成后，打印任务结束。
三、热敏打印机的相关技术1. 分辨率：热敏打印机的分辨率指的是在单位长度内可以打印的点数。
分辨率越高，打印的图像就越细腻。
目前市场上常见的热敏打印机分辨率有200dpi、300dpi、600dpi等。
2. 打印速度：热敏打印机的打印速度可以根据需求进行调整。
打印速度一般以毫米/秒或英寸/秒为单位表示，通常越快的打印速度意味着更高效的打印。
