火灾自动报警系统可燃气体探测报警系统
火灾自动报警系统可燃气体探测报警系统

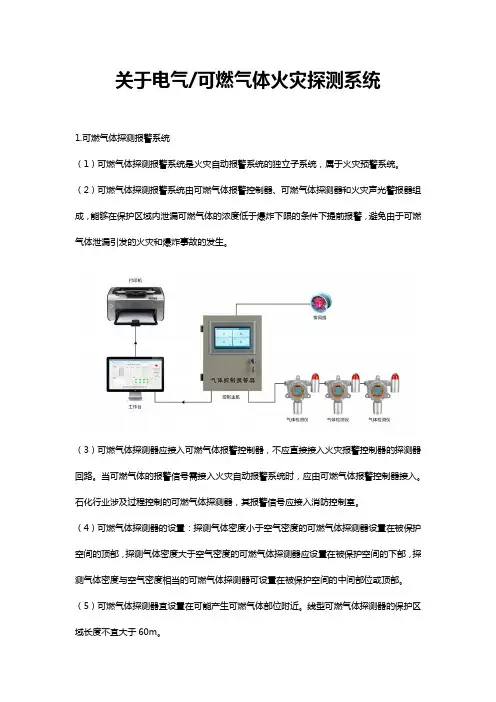

可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。
一、系统分类及适用场所
根据产品探测气体类型的不同以及使用场所的不同，对可燃气体探测报警系统进行了具体的分类。
1.可燃气体探测器分类
现有可燃气体探测器主要有7个品种，即：测量范围为0～100%LEL的点型可燃气体探测器；测量范围为0～100%LEL的独立式可燃气体探测器；测量范围为0～100%LEL的便携式可燃气体探测器；测量人工煤气的点型可燃气体探测器；测量人工煤气的独立式可燃气体探测器；测量人工煤气的便携式可燃气体探测器；线型可燃气体探测器。
上述7种可燃气体探测器可按不同特征进行分类。
按防爆要求分类：
①防爆型可燃气体探测器；
②非防爆型可燃气体探测器。
按使用方式分类：
①固定式可燃气体探测器；
②便携式可燃气体探测器。
按探测可燃气体的分布特点分类：
①点型可燃气体探测器；
②线型可燃气体探测器。
按探测气体特征分类：
①探测爆炸气体的可燃气体探测器；
②探测有毒气体的可燃气体探测器。
