基于碳基纤维的柔性超级电容器_麻伍军
《基于定向冷冻技术制备抗低温柔性超级电容器及其电化学性能研究》范文

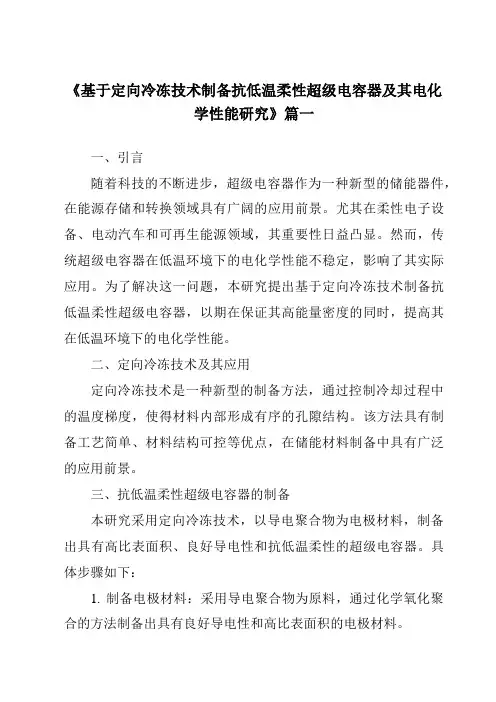

《基于定向冷冻技术制备抗低温柔性超级电容器及其电化学性能研究》篇一一、引言随着科技的不断进步，超级电容器作为一种新型的储能器件，在能源存储和转换领域具有广阔的应用前景。
尤其在柔性电子设备、电动汽车和可再生能源领域，其重要性日益凸显。
然而，传统超级电容器在低温环境下的电化学性能不稳定，影响了其实际应用。
为了解决这一问题，本研究提出基于定向冷冻技术制备抗低温柔性超级电容器，以期在保证其高能量密度的同时，提高其在低温环境下的电化学性能。
二、定向冷冻技术及其应用定向冷冻技术是一种新型的制备方法，通过控制冷却过程中的温度梯度，使得材料内部形成有序的孔隙结构。
该方法具有制备工艺简单、材料结构可控等优点，在储能材料制备中具有广泛的应用前景。
三、抗低温柔性超级电容器的制备本研究采用定向冷冻技术，以导电聚合物为电极材料，制备出具有高比表面积、良好导电性和抗低温柔性的超级电容器。
具体步骤如下：1. 制备电极材料：采用导电聚合物为原料，通过化学氧化聚合的方法制备出具有良好导电性和高比表面积的电极材料。
2. 定向冷冻：将电极材料分散在介质中，利用定向冷冻技术进行冷冻处理。
通过控制冷却过程中的温度梯度，使材料内部形成有序的孔隙结构。
3. 制备超级电容器：将冷冻后的电极材料进行热处理和压片处理，制备出抗低温柔性超级电容器。
四、电化学性能研究本研究通过循环伏安法、恒流充放电和电化学阻抗谱等测试方法，对所制备的抗低温柔性超级电容器的电化学性能进行了研究。
实验结果表明：1. 循环稳定性：所制备的超级电容器在经过多次充放电循环后，容量保持率较高，显示出良好的循环稳定性。
2. 倍率性能：在低温环境下，所制备的超级电容器仍能保持良好的倍率性能，显示出良好的抗低温性能。
3. 充放电性能：通过恒流充放电测试，发现所制备的超级电容器具有较高的能量密度和功率密度。
4. 内阻分析：通过电化学阻抗谱测试，发现所制备的超级电容器内阻较小，有利于提高其充放电效率。
《纤维型与叉指型柔性超级电容器的电化学性能研究》范文
《纤维型与叉指型柔性超级电容器的电化学性能研究》篇一一、引言随着可穿戴设备、便携式电子和新能源汽车的迅猛发展，对能量存储器件的柔性、轻便性和高能量密度的要求日益提高。
超级电容器作为一种新型的储能器件，因其高功率密度、快速充放电、长寿命等优点，受到了广泛关注。
其中，纤维型和叉指型柔性超级电容器以其独特的结构设计在柔性储能领域具有广阔的应用前景。
本文对这两种类型的超级电容器的电化学性能进行详细研究。
二、纤维型柔性超级电容器的电化学性能研究纤维型柔性超级电容器是以纤维为基础构建的电容器。
该电容器具有良好的柔性、重量轻以及优异的机械性能。
此外，它还具有高能量密度和快速充放电的特点。
（一）材料与制备纤维型柔性超级电容器的电极材料一般选用导电性好、比表面积大的材料，如碳基材料、导电聚合物等。
在制备过程中，我们采用了特殊的纺丝技术和复合技术，使电极材料具有良好的导电性和高比电容。
（二）电化学性能测试我们通过循环伏安法（CV）、恒流充放电测试和交流阻抗谱（EIS）等方法对纤维型柔性超级电容器的电化学性能进行了测试。
测试结果表明，该电容器具有优异的充放电性能和良好的循环稳定性。
三、叉指型柔性超级电容器的电化学性能研究叉指型柔性超级电容器是一种具有独特结构的电容器，其电极结构类似于叉指状，具有良好的柔性和高能量密度。
（一）材料与制备叉指型柔性超级电容器的电极材料一般选用具有高比表面积和高导电性的复合材料。
在制备过程中，我们采用了特殊的工艺方法，如光刻、涂布等，将电极材料均匀地涂布在叉指状的基底上。
（二）电化学性能测试我们对叉指型柔性超级电容器进行了CV、恒流充放电和EIS 等测试。
测试结果表明，该电容器具有较高的比电容和优异的充放电性能。
此外，其循环稳定性也表现优异。
四、对比研究及分析我们将纤维型和叉指型两种类型的柔性超级电容器的电化学性能进行了对比分析。
从测试结果来看，两种类型的电容器均具有较高的比电容和良好的充放电性能。
《纤维型与叉指型柔性超级电容器的电化学性能研究》范文

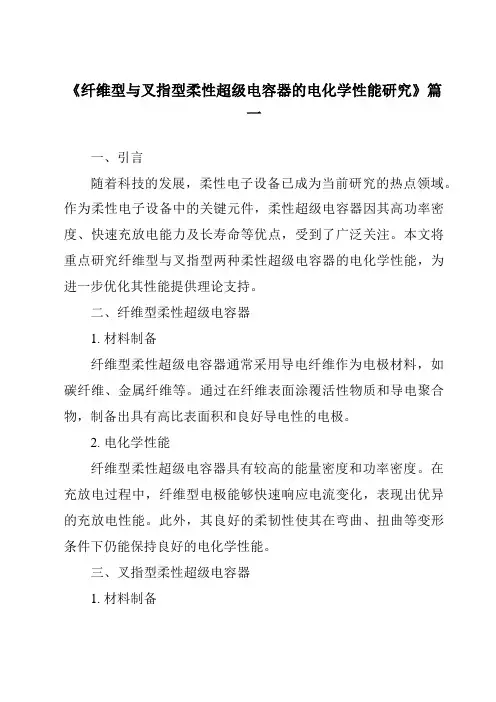

《纤维型与叉指型柔性超级电容器的电化学性能研究》篇一一、引言随着科技的发展，柔性电子设备已成为当前研究的热点领域。
作为柔性电子设备中的关键元件，柔性超级电容器因其高功率密度、快速充放电能力及长寿命等优点，受到了广泛关注。
本文将重点研究纤维型与叉指型两种柔性超级电容器的电化学性能，为进一步优化其性能提供理论支持。
二、纤维型柔性超级电容器1. 材料制备纤维型柔性超级电容器通常采用导电纤维作为电极材料，如碳纤维、金属纤维等。
通过在纤维表面涂覆活性物质和导电聚合物，制备出具有高比表面积和良好导电性的电极。
2. 电化学性能纤维型柔性超级电容器具有较高的能量密度和功率密度。
在充放电过程中，纤维型电极能够快速响应电流变化，表现出优异的充放电性能。
此外，其良好的柔韧性使其在弯曲、扭曲等变形条件下仍能保持良好的电化学性能。
三、叉指型柔性超级电容器1. 材料制备叉指型柔性超级电容器采用交错排列的电极结构，主要材料包括导电聚合物、碳纳米管等。
通过独特的工艺将活性物质与导电材料复合，形成具有高比表面积和良好导电性的电极。
2. 电化学性能叉指型柔性超级电容器具有较高的比电容和循环稳定性。
其独特的电极结构使得离子在充放电过程中能够快速扩散和传输，从而提高电化学反应速率。
此外，其结构稳定性使得在长期充放电过程中能够保持优异的电化学性能。
四、实验方法与结果分析1. 实验方法本实验采用循环伏安法、恒流充放电法等方法对纤维型和叉指型柔性超级电容器进行电化学性能测试。
通过对比两种结构在不同条件下的电化学性能，分析其优缺点。
2. 结果分析（1）纤维型柔性超级电容器：在充放电过程中，纤维型电极表现出优异的充放电性能和柔韧性。
然而，其比电容相对较低，需进一步提高活性物质的负载量或采用其他方法提高比电容。
（2）叉指型柔性超级电容器：叉指型电极具有较高的比电容和循环稳定性。
在充放电过程中，离子能够快速扩散和传输，从而提高电化学反应速率。
然而，其结构较为复杂，制备成本相对较高。
基于碳布柔性超级电容器负极材料的设计与制备
基于碳布柔性超级电容器负极材料的设计与制备超级电容器是一种介于传统电容器和电池之间的能量储存装置,集高能量密度、高安全性、长寿命等优点于一身,近年来受到了广泛的关注和研究。
同时,随着新型材料以及柔性电子工艺的发展,大量轻薄、便携、可折叠的柔性电子设备正不断进入我们的生活,开发出能够与新型电子设备匹配的柔性储能器件成为当前的研究重点。
柔性超级电容器在具备超级电容器特性的同时,又具有良好的机械柔韧性,因此,柔性超级电容器的研究变得日益火热。
其中,影响柔性超级电容器电容性能的关键在于电极材料的设计。
本文以柔型超级电容器的电极材料为研究目标,选用导电性好、质量轻、柔性的碳布为初始原料,制备了两种可用于柔性超级电容器的电极材料,研究两种电极材料的电化学性能;并以制备的两种材料作为负极材料,选用合适的正极材料,组装非对称柔性超级电容器,研究其功率密度和能量密度。
本文主要研究内容如下:（1）利用湿化学处理方法氧化商用碳布,然后在熔融的NaNH<sub>2</sub>中活化,制备出活性碳布（MACC）。
所制备的MACC具有氧官能团适中、氮杂原子均匀、润湿性好、表面积大、导电率高、机械强度好等优点。
采用三电极测试方法,对所制备的MACC进行了电化学性能测试。
测试结果表明,MACC在电流密度为1 mA cm<sup>-2</sup>时具有744.5 mF cm<sup>-2</sup>的高面积比电容,在高电流密度为50 mA cm<sup>-2</sup>时显示出692.0 mF cm<sup>-2</sup>的高面积比电容,在6M KOH电解质中电容保持率高达92.93%。
以MACC为负极材料,Co（OH）<sub>2</sub>为正极材料,组装MACC//Co（OH）<sub>2</sub>柔性非对称超级电容器。
以碳布为基底的柔性复合电极材料的制备及其在超级电容器中的应用

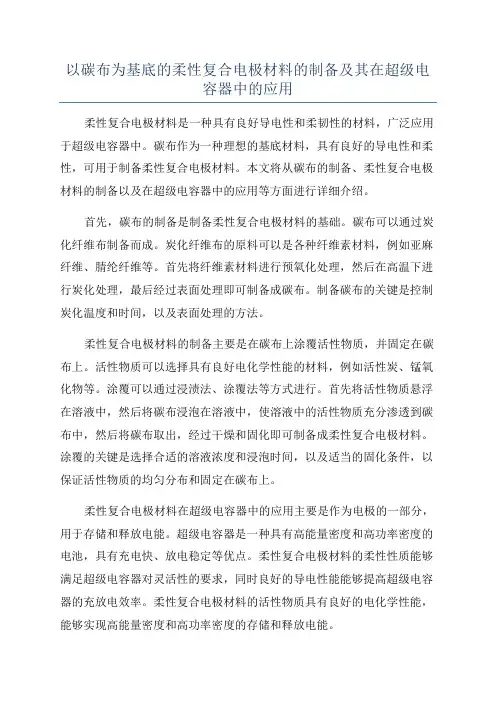

以碳布为基底的柔性复合电极材料的制备及其在超级电容器中的应用柔性复合电极材料是一种具有良好导电性和柔韧性的材料，广泛应用于超级电容器中。
碳布作为一种理想的基底材料，具有良好的导电性和柔性，可用于制备柔性复合电极材料。
本文将从碳布的制备、柔性复合电极材料的制备以及在超级电容器中的应用等方面进行详细介绍。
首先，碳布的制备是制备柔性复合电极材料的基础。
碳布可以通过炭化纤维布制备而成。
炭化纤维布的原料可以是各种纤维素材料，例如亚麻纤维、腈纶纤维等。
首先将纤维素材料进行预氧化处理，然后在高温下进行炭化处理，最后经过表面处理即可制备成碳布。
制备碳布的关键是控制炭化温度和时间，以及表面处理的方法。
柔性复合电极材料的制备主要是在碳布上涂覆活性物质，并固定在碳布上。
活性物质可以选择具有良好电化学性能的材料，例如活性炭、锰氧化物等。
涂覆可以通过浸渍法、涂覆法等方式进行。
首先将活性物质悬浮在溶液中，然后将碳布浸泡在溶液中，使溶液中的活性物质充分渗透到碳布中，然后将碳布取出，经过干燥和固化即可制备成柔性复合电极材料。
涂覆的关键是选择合适的溶液浓度和浸泡时间，以及适当的固化条件，以保证活性物质的均匀分布和固定在碳布上。
柔性复合电极材料在超级电容器中的应用主要是作为电极的一部分，用于存储和释放电能。
超级电容器是一种具有高能量密度和高功率密度的电池，具有充电快、放电稳定等优点。
柔性复合电极材料的柔性性质能够满足超级电容器对灵活性的要求，同时良好的导电性能能够提高超级电容器的充放电效率。
柔性复合电极材料的活性物质具有良好的电化学性能，能够实现高能量密度和高功率密度的存储和释放电能。
总之，碳布作为基底的柔性复合电极材料是一种具有良好导电性和柔韧性的材料，可用于制备超级电容器的电极。
通过适当的碳布制备方法和活性物质涂覆方法，可制备出具有良好电化学性能的柔性复合电极材料。
这种材料在超级电容器中可以实现高能量密度和高功率密度的存储和释放电能，具有很大的应用潜力。
基于碳纤维布的系列可穿戴柔性超级电容器
作品名称：基于碳纤维布的系列可穿戴柔性超级电容器大类：科技发明制作B类小类：能源化工简介：目前市场上没有一款真正的柔性储能器件，因此我们设计了一系列基于碳布的柔性超级电容器。
本作品选用商用高导电性活性碳纤维布作为基底材料，通过电化学活化和化学气相沉积法等物理化学方法提高碳布电化学性能，或复合电化学活性材料作为柔性超级电容器的电极材料，再使用凝胶电解质组装成柔性全固态储能器件。
该系列储能器件均具有优异的机械柔韧性，倍率性能高，循环性能优越，并各有特色，适用于不同的场合。
详细介绍：柔性电池，首先要考虑的便是电池电极的柔性。
我们参考试验了几十种材料，通过反复测试，发现碳布具有极好的柔性，较高的机械强度，良好的导电性，化学性质稳定。
但是，碳布的表面较为光滑，比表面积小，双电层容量小，直接作为电极并不是一个理想的选择，但却非常适合作为柔性电极的集流体，用于负载高容量的电极材料。
我们尝试在碳布纤维上复合各种不同的活性材料，经过了数年的课外研究，研发设计了一系列基于碳布的的柔性全固态储能器件，具体为活化碳布组装的超级电容器（S1）、纳米镍颗粒/多壁碳纳米管对称型赝电容超级电容器（S2）和金属氧化物膜/多壁碳纳米管非对称型全赝电容超级电容器（S3）。
该系列储能器件均具有优异的机械柔韧性，倍率性能高，循环性优越，并各有特色，适用于不同的场合。
器件S1利用氧化还原反应的原理对碳纤维布的表面进行活化，提高碳材料比表面积，增大电极容量。
由于现有报道的活化方法过于复杂，不利于工业化制备，经过反复尝试，我们发现在氧化性的酸中进行电化学极化可以简单便捷地在碳布表面形成含氧官能团，而后通过高温煅烧还原提高其导电性，增大碳布的电化学容量。
将碳布作为柔性超级电容器电极，使用凝胶电解质组装成柔性全固态超级电容器。
器件S1通过简单的电化学极化和高温煅烧方法，在碳布纤维表面直接构建三维多孔碳结构，使碳布纤维表面粗糙，提高碳纤维布的比表面积，增大其作为超级电容器电极的双电层容量，同时保留高的电导率。
《2024年纤维型与叉指型柔性超级电容器的电化学性能研究》范文
《纤维型与叉指型柔性超级电容器的电化学性能研究》篇一一、引言随着科技的发展，柔性电子设备在众多领域中得到了广泛的应用。
其中，柔性超级电容器作为一种新型的储能器件，因其高功率密度、快速充放电能力以及出色的循环稳定性而备受关注。
本文将重点研究纤维型与叉指型两种柔性超级电容器的电化学性能，通过实验数据和结果分析，为实际应用提供理论依据。
二、纤维型柔性超级电容器1. 材料与结构纤维型柔性超级电容器采用导电纤维作为电极材料，具有轻便、可编织等优点。
其结构主要由导电纤维、隔膜、电解质等组成。
导电纤维具有良好的导电性能和机械柔韧性，可确保电容器在弯曲、扭曲等形态下仍能保持良好的电化学性能。
2. 电化学性能研究通过循环伏安法、恒流充放电测试等手段，对纤维型柔性超级电容器的电化学性能进行研究。
实验结果表明，该类型电容器具有较高的比电容、优异的充放电性能以及良好的循环稳定性。
在多次充放电循环后，其容量保持率仍能达到较高水平。
三、叉指型柔性超级电容器1. 材料与结构叉指型柔性超级电容器采用特殊的电极结构设计，具有较高的能量密度和功率密度。
其结构主要由电极材料、隔膜、电解质等组成，其中电极采用叉指状设计，能有效提高电容器的工作面积和储能能力。
2. 电化学性能研究通过类似的电化学测试方法，对叉指型柔性超级电容器的电化学性能进行研究。
实验结果显示，该类型电容器具有较高的比电容、出色的充放电速率以及良好的循环稳定性。
此外，叉指状电极结构还能有效提高电容器的能量密度和功率密度。
四、实验结果与分析通过对比纤维型和叉指型两种柔性超级电容器的电化学性能数据，发现两者在比电容、充放电性能以及循环稳定性等方面均表现出色。
然而，叉指型电容器在能量密度和功率密度方面略占优势，尤其是在高充放电速率下，其性能表现更为突出。
这主要得益于叉指状电极结构的有效优化，使得电容器在工作过程中能更好地发挥其储能能力。
五、结论本文对纤维型与叉指型两种柔性超级电容器的电化学性能进行了深入研究。
碳纤维基柔性超级电容器电极材料的应用进展
第一作者:刘永坤(1 991一)，男，博土研究生，研究方向为碳纤维基
E-ma 电极材料的制备和性能研究，
i1: 283029854@; 通讯联系人:
江国华，教授，研究方向为有机无机纳米复合材料的制备与应用，
州 310018; 3 智能纤维材料研究所，浙江杭州 310018; 4 浙江理工大学材料与纺织学院高分子材料系，浙江杭州 310018)
摘 要:目前，环境友好的清洁能源的开发和设计是能源领域的研究重点。超级电容器是一种新型的储能器件，
具有快速充放屯的特点，在储能领域有很好的应用潜力。但是能量密度的不足，在一定程度上限制超级电容器
的发展。另一方面，柔性电子器件的兴起要求储能器件必须也具备柔性的特质。因此，如何开发一个高能量密
度，又同时保有高功率密度、长循环寿命特性的柔性超级电容器是研究人员致力解决的问题。目前常用的方法
是将具有高理论比电容的质电容材料和碳纤维柔性基底结合。本文结合本课题组在碳纤维基柔性超级电容器方
面的探索，简单介绍超级电容器的存储机理和系统分类，综述了碳纤维基柔性超级电容器的研究情况和相应的
第 8 卷第 1 期 2019 年 1 月
储能科学与技术 Energy Storage Science and Technology
Vo1.8 NO.l
Jan.2019
进展与评述
碳纤维基柔性超级电容器电极材料的应用进展
刘永坤 12，3 ，姚菊明 12，4 ，卢秋玲 4 ，黄铮 4 ，江国华 1 ，2，3 ，4 ('纺织纤维材料加工与技术国家工程实验室，浙江杭州 310018; 2 先进纺织材料与制备技术教育部重点实验室，浙江杭
Progress in carbon fibers based flexible electrodes for supercapacitors
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 35 卷 第 2 期 2016 年 2 月
中国材料进展
MATEＲIALS CHINA
Vol. 35 No. 2 Feb. 2016
基于碳基纤维的柔性超级电容器
麻伍军，陈少华，朱美芳
（ 东华大学材料科学与工程学院，上海 201620）
摘 要： 随着轻质、柔性、甚至可穿戴电子设备的快速发展，为其提供能源的储能系统也需要向柔性和高效方向发展。其
场 需 求 。柔 性 超 级 电 容 器 具 有 超 高 的 功 率 密 度 、 极 快 的 充放电速 率、好 的 柔 性 和 韧 性 及 超 长 的 循 环 寿 命 等 优 点，将会有很大的发展潜力。
纤维通常指纵向尺寸与横向尺寸之比至少大于 10， 且截面积小于 0. 05 mm2 的材料，是材料的一大应用形 式。与粉末相比，纤维具有更好的连续性； 与膜材料相 比，它具有更好的柔性、更大的比表面积和更好的加工 灵活性。有机和无机纤维均可通过编织、打结、缝纫等 手段加工成二维甚至三维的柔性轻质材料，广泛应用于 日常生活、交通运输、工业生产、航空航天和国防安全 等领域。可穿戴电子器件的出现使发展纤维状超级电容
（ College of Materials Science and Engineering，Donghua University，Shanghai 201620，China）
Abstract： With the rapid development of lightweight，flexible and even wearable electronic devices，flexible and highly
收稿日期： 2015 － 09 － 08 基金项目： 国家自然科学基金资助项目（ 51273040） 第一作者： 麻伍军，男，1984 年生，博士研究生 通讯作者： 朱美芳，女，1965 年生，教授，博士生导师，Email：
zmf@ dhu. edu. cn DOI： 10. 7502 / j. issn. 1674 － 3962. 2016. 02. 05
efficient energy storage devices are needed for their counterpart energy-storage systems． Among different sources，fiber shaped supercapacitors have been considered as one of the most promising candidates because of their significant advantages in power and energy densities，and unique properties of being flexible and weaveable，lightweight，low-cost，and environmentally friendly compared with current energy storage devices． Carbon materials with excellent electrical conductivity， high specific surface area，good corrosion resistance and low density play an irreplaceable role in the development of conventional supercapacitors and the rapid development of flexible supercapacitors also thanks to the advance of carbon materials． Therefore，carbon-based fiber shaped supercapacitors attracted increasing research attention． In this article，we review the recent research progress on carbon-based fiber shaped supercapacitor，including carbon fiber，carbon nanotube fiber and graphene fiber． Finally，we discuss the current challenges and further research trends of the carbon-based fiber shaped supercapacitor．
关键词： 碳纤维； 碳纳米管纤维； 石墨烯纤维； 纤维状超级电容器 中图分类号： TQ127. 1 + 1 文献标识码： A 文章编号： 1674 － 3962（ 2016） 02 － 0118 － 09
Carbon-Based Fibers for Flexible Supercapacitor
MA Wujun，CHEN Shaohua，ZHU Meifang
碳纤维也可以作为承载其他活性材料的载体，通过 在其表面生长具有更高活性的材料（ 如，石墨烯、碳纳 米管、过渡金属氧化物、导电高分子等） 来提高电极的 电化学活性，从而制备高性能的复合电极。
Chen 等［5］采用微波等离子增强 CVD 法在碳纤维表面 生长碳纳米管，得到了具有较大比表面积的复合电极，制 备的电化学电容器在 0. 5 M Na2 SO4 中的电压可以达到 2 V， 比电容高达 210 F·g －1 ，能量密度为27. 8 Wh·kg －1 ，循环 10 000 次后比电容衰减约 10超级电容器
119
器成为了必须要开展的工作。碳材料（ 如活性炭、碳纳 米管、石墨烯等） 具有优良的导电性、较高的比表面积、 良好的耐腐蚀性和较低的密度，在常规超级电容器的发 展过程中起到了不可替代的作用，柔性超级电容器的快 速发展也得益于碳材料研究的不断进步［2］。因此，基于 碳基纤维的超级电容器得到了越来越多的关注。本文主 要综述了基于碳基纤维（ 包括碳纤维、碳纳米管纤维和 石墨烯纤维） 柔性超级电容器的研究进展。重点对国内 外的一些代表性的研究工作进行了介绍和探讨。最后， 提出了碳基纤维超级电容器研究过程中存在的问题并对 未来的研究方向与发展趋势进行了预测和展望。
中，纤维状柔性超级电容器由于具有高的功率密度、快的充放电速率、较好的柔性和可编织性、质轻、成本低及环境友好等 优点而被认为是最有前途的候选者之一。碳材料具有优良的导电性、较高的比表面积、良好的耐腐蚀性和较低的密度，在常 规超级电容器的发展过程中起到了不可替代的作用。同时，柔性超级电容器的快速发展也得益于碳材料研究的不断进步。因 此，基于碳基纤维的超级电容器得到了越来越多的关注和广泛的研究。主要综述了基于碳基纤维（ 包括碳纤维、碳纳米管纤 维和石墨烯纤维） 柔性超级电容器的研究进展，重点对国内外的一些代表性研究工作进行了介绍和探讨。最后，提出了碳基 纤维超级电容器研究过程中存在的问题并对未来的研究方向与发展趋势进行了预测和展望。
Key words： carbon fiber； CNT fiber； graphene fiber； fiber-shaped supercapacitor
1前言
随着科学技术的进步和人们物质文化水平的提高， 可穿戴及便携式电子产品（ 包括可卷曲显示器，电子纸， 可穿戴 个 人 多 媒 体 系 统 等） 受 到 了 极 大 的 欢 迎［1］。因 此，与之对应的柔性并且轻便的储能装置将有很大的市
Zou 等［6］将 PAN 基碳纤维作为纤维电极基底，使用墨 水纳米碳作为活性层，制备了柔性纤维状电化学电容器， 其面积比电容为 11. 9 ～ 19. 5 mF·cm －2 ，能量密度为1. 76 × 10 －6 ～2. 70 × 10 －6 Wh·cm －2，功率密度为9. 07 mW·cm －2，且
2 碳基纤维柔性超级电容器
2. 1 碳纤维超级电容器 碳纤维 是 一 类 具 有 纤 维 形 态，含 碳 量 高 于 90% ，
性能优异的碳材料，具有石墨微晶结构，由内部沿纤维 轴取向的石墨碳层构成［3］。根据原丝前驱体不同，碳纤 维主要分为聚丙烯腈基碳纤维、沥青基碳纤维以及人造 丝碳纤维 3 大类。碳纤维具有突出的力学性能，包括高 的拉伸强 度 和 模 量、低 比 重 以 及 突 出 的 电 学 与 热 导 属 性。此外，碳纤维还具有热膨胀系数低、耐高温特性以 及化学稳定性。因此，碳纤维可以作为超级电容器的电 极材料。
Lu 等［13］将经氢处理的 TiO2 生长在碳纤维织物表面 上作为核来支撑 MnO2 和碳壳制备得到了具有很好电化 学性能的非对称超级电容器。由于具有高的电导率和较大 的比表面积，H － TiO2 @ MnO2 和 H － TiO2 @ C 电极的最大 质量电容分别达到了 449. 6 F·g －1 和 253. 4 F·g －1 ，扫描 速率都为 10 mV·s －1 。由这两种电极组成的非对称超级 电容器的电压可以扩展到 1. 8 V。在扫描速率为 10 mV· s －1 时，质量电容和体积电容分别达到了 141. 8 F·g －1 和 0. 71 F·cm －3 。并且，由于活性材料直接长在碳纤维 织物 上，因 此 所 得 到 的 电 极 具 有 很 好 的 柔 性。 Wang 等［14］在碳纤维织物上生长 ZnO@ MnO2 和 ＲGO，然后以 ZnO@ MnO2 为负极，ＲGO 为正极，LiCl / PVA 为电解液， 制备了非对称超级电容器，此电容器的电压窗口为 1. 8 V，体积电容为 0. 52 F·cm －3 （ 电流为 0. 5 mA·cm － 2 ） 。
