2019年天津市滨海新区塘沽一中高三三模理综物理试卷(word无答案)

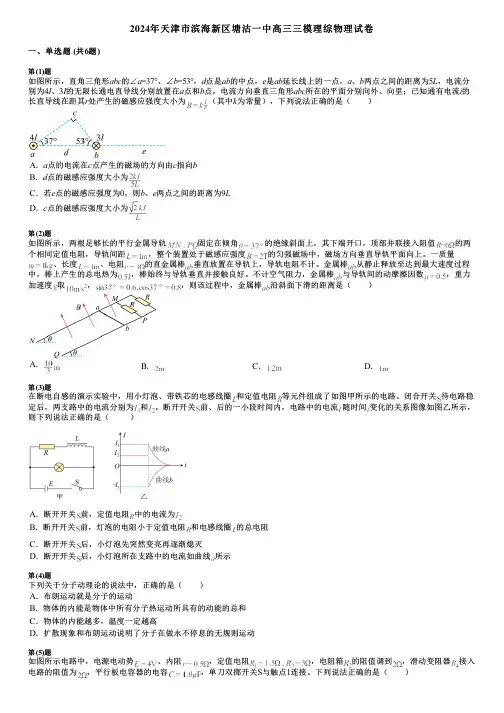

2024年天津市滨海新区塘沽一中高三三模理综物理试卷
2024年天津市滨海新区塘沽一中高三三模理综物理试卷一、单选题 (共6题)第(1)题如图所示，直角三角形abc的∠a=37°、∠b=53°，d点是ab的中点，e是ab延长线上的一点，a、b两点之间的距离为5L，电流分别为4I、3I的无限长通电直导线分别放置在a点和b点，电流方向垂直三角形abc所在的平面分别向外、向里；已知通有电流i的长直导线在距其r处产生的磁感应强度大小为（其中k为常量），下列说法正确的是（ ）A．a点的电流在c点产生的磁场的方向由c指向bB．d点的磁感应强度大小为C．若e点的磁感应强度为0，则b、e两点之间的距离为9LD．c点的磁感应强度大小为第(2)题如图所示，两根足够长的平行金属导轨固定在倾角的绝缘斜面上，其下端开口，顶部并联接入阻值的两个相同定值电阻，导轨间距，整个装置处于磁感应强度的匀强磁场中，磁场方向垂直导轨平面向上。
一质量、长度、电阻的直金属棒垂直放置在导轨上，导轨电阻不计。
金属棒从静止释放至达到最大速度过程中，棒上产生的总电热为，棒始终与导轨垂直并接触良好。
不计空气阻力，金属棒与导轨间的动摩擦因数，重力加速度取，，则该过程中，金属棒沿斜面下滑的距离是（ ）A．B．C．D．第(3)题在断电自感的演示实验中，用小灯泡、带铁芯的电感线圈和定值电阻等元件组成了如图甲所示的电路。
闭合开关待电路稳定后，两支路中的电流分别为和。
断开开关前、后的一小段时间内，电路中的电流随时间变化的关系图像如图乙所示，则下列说法正确的是（）A．断开开关前，定值电阻中的电流为B．断开开关前，灯泡的电阻小于定值电阻和电感线圈的总电阻C．断开开关后，小灯泡先突然变亮再逐渐熄灭D．断开开关后，小灯泡所在支路中的电流如曲线所示第(4)题下列关于分子动理论的说法中，正确的是（ ）A．布朗运动就是分子的运动B．物体的内能是物体中所有分子热运动所具有的动能的总和C．物体的内能越多，温度一定越高D．扩散现象和布朗运动说明了分子在做永不停息的无规则运动第(5)题如图所示电路中，电源电动势、内阻，定值电阻，电阻箱的阻值调到，滑动变阻器接入电路的阻值为，平行板电容器的电容，单刀双掷开关S与触点1连接。
2024年天津市滨海新区塘沽一中高三三模理综物理试卷
2024年天津市滨海新区塘沽一中高三三模理综物理试卷学校：_______ 班级：__________姓名：_______ 考号：__________（满分：100分时间：75分钟）总分栏题号一二三四五六七总分得分评卷人得分一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题物体同时受到同一平面内的三个共点力作用，下列几组力中，不可能使物体处于平衡状态的是（ ）A．1N、10N、10N B．2N、6N、10NC．6N、8N、9N D．12N、13N、15N第(2)题以下叙述正确的是（）A．法拉第发现了电流的磁效应B．惯性是物体的固有属性，速度大的物体惯性一定大C．牛顿最早通过理想斜面实验得出力不是维持物体运动的原因D．感应电流遵从楞次定律所描述的方向，这是能量守恒定律的必然结果第(3)题在光滑水平地面上放一个质量为2kg的内侧带有光滑弧形凹槽的滑块M，凹槽的底端切线水平，如图所示。
质量为1kg的小物块m以的水平速度从滑块M的底端沿槽上滑，恰好能到达滑块M的顶端。
重力加速度取不计空气阻力。
在小物块m沿滑块M滑行的整个过程中，下列说法正确的是（ ）A．小物块m沿滑块M上滑的最大高度为0.3mB．小物块m沿滑块M上滑的最大高度为 0.6mC．合力对滑块M的冲量大小为 8N·sD．合力对滑块M的冲量大小为 16 N·s第(4)题某同学用铁钉与漆包线绕成电磁铁，当接通电路后，放在其上方的小磁针N极立即转向左侧，如图所示，则此时( )A．导线A端接电池负极B．铁钉内磁场方向向右C．铁钉左端为电磁铁的N极D．小磁针所在位置的磁场方向水平向右第(5)题如图所示，半径为R的圆形金属导轨固定在水平面上，一根长度为R的金属棒一端与导轨接触良好，另一端固定在导轨圆心处的导电转轴上，在圆形导轨区域内存在方向垂直导轨平面向下的匀强磁场。
2024年天津市滨海新区塘沽一中高三三模理综全真演练物理试卷
2024年天津市滨海新区塘沽一中高三三模理综全真演练物理试卷学校：_______ 班级：__________姓名：_______ 考号：__________（满分：100分时间：75分钟）总分栏题号一二三四五六七总分得分评卷人得分一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题在同一水平直线上的两位置分别沿同方向抛出两小球A和B，其运动轨迹如图所示，不计空气阻力。
要使两球在空中相遇，则必须（ ）A．先抛出A球B．先抛出B球C．同时抛出两球D．使两球质量相等第(2)题如图所示，两根等长的绝缘细棒分别带等量的正电荷，细棒的连线与中垂线的交点为，、点分别为中垂线和连线上的一点，则（ ）A．、两处的电场强度可能相同B．处的电势一定比B处低C．沿中垂线从点到点，电势一定不变D．沿中垂线从点到点，电场强度一定逐渐增大第(3)题如图甲所示，足够长的水平传送带以某一恒定速率顺时针转动，一根轻弹簧两端分别与物块和竖直墙面连接，将物块在传送带左端无初速度释放，此时弹簧恰处于原长且为水平。
物块向右运动的过程中，受到的摩擦力大小与物块位移的关系如图乙所示，已知物块质量为m，物块与传送带间的动摩擦因数为μ，重力加速度为g，最大静摩擦力等于滑动摩擦力，x0为已知量，则（ ）A．0~x0过程，物块所受摩擦力方向向左B．弹簧的劲度系数为C．传送带的速度为D．物块不能运动到3x0处第(4)题如图，一定量的理想气体从状态经热力学过程、、后又回到状态a。
对于、、三个过程，下列说法正确的是（ ）A．过程中，气体始终吸热B．过程中，气体始终吸热C．过程中，气体对外界做功D．过程中，气体的温度先降低后升高第(5)题关于电流，下列说法正确的是（ ）A．电流为矢量，单位为C·sB．电流为矢量，单位为C/sC．电流为标量，单位为C·sD．电流为标量，单位为C/s第(6)题某行星的密度为地球的，半径为地球的，那么在此行星上的“第一宇宙速度”与在地球上的第一宇宙速度大小之比为（ ）A．4∶1B．1∶4C．6∶1D．1∶6第(7)题一种电磁驱动的无绳电梯简化模型如图所示，光滑的平行长直金属轨道固定在竖直面内，下端接有电阻，导体棒垂直跨接在轨道上，匀强磁场的方向垂直轨道平面向里。
天津塘沽区滨海中学2019-2020学年高三物理模拟试卷含解析
天津塘沽区滨海中学2019-2020学年高三物理模拟试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 在物理学发展的过程中，许多物理学家的科学发现推动了人类历史的进步．对以下几位物理学家所作科学贡献的表述中，正确的说法是A. 伽利略研究了自由落体的规律，并根据斜面实验结论进行合理的外推，得到落体的运动规律B. 牛顿发现了万有引力定律，卡文迪许通过实验测出了引力常量C．库仑发现了点电荷的相互作用规律；密立根通过油滴实验测定了静电力常量的数值D．奥斯特发现了电流的磁效应，法拉第发现了电磁感应现象，分别揭示了电现象与磁现象和磁现象与电现象之间的联系参考答案：ABD2. （单选）下列四幅图的有关说法中，正确的是▲A．若两球质量相等，碰后m2的速度一定为vB．射线甲是粒子流，具有很强的电离能力C．在光频率保持不变的情况下，入射光越强，饱和光电流越大D．链式反应过程中生成的中子也就是原入射的中子参考答案：C3. （单选）如图所示，A、B为两个固定的等量同种正电荷，在它们连线的中点处有一个可以自由运动的正电荷C，现给电荷C一个垂直于连线的初速度v0，若不计C所受的重力，则关于电荷C以后的运动情况，下列说法中正确的是（）4. 如图所示，靠在竖直粗糙墙壁上的物块在t=0时被无初速释放，此时开始受到一随时间变化规律为的水平力作用.、、和分别表示物块所受的摩擦力、物块的加速度、速度和重力势能变化量，下列图像能正确描述上述物理量随时间变化规律的是参考答案：C5. 如图所示，物体B靠在竖直墙面上，在竖直轻弹簧的作用下，A、B保持静止，则物体A、受力的个数分别为()A．3 B．4C．5 D．2参考答案：B二、填空题：本题共8小题，每小题2分，共计16分6. （8分）一辆摩托车能达到的最大速度为30m/s，要想在3min内由静止起沿一条平直公路追上在前面1000m处以20m/s的速度匀速行驶的汽车，则摩托车至少以多大的加速度起动?甲同学的解法是：设摩托车恰好在3min时追上汽车，则at2= vt + s0，代入数据得：a = 0.28m/s。
天津市滨海新区2019-2020学年高考物理达标检测试题
2019-2020学年高考物理模拟试卷 一、单项选择题：本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．对光电效应现象的理解，下列说法正确的是（ ）A ．当某种单色光照射金属表面时，能产生光电效应，如果入射光的强度减弱，从光照至金属表面上到发射出光电子之间的时间间隔将明显增加B ．光电效应现象证明光具有波动性C ．若发生了光电效应且入射光的频率一定时，光强越强，单位时间内逸出的光电子数就越多D ．无论光强多强，只要光的频率小于极限频率就能产生光电效应2．如图所示，在真空室中有一水平放置的不带电平行板电容器，板间距离为d ，电容为C ，上板B 接地。
现有大量质量均为m 、带电量均为q 的小油滴，以相同的初速度持续不断地从两板正中间沿图中虚线所示方向射入，第一滴油滴正好落到下板A 的正中央P 点。
如果能落到A 板的油滴仅有N 滴，且第1N +滴油滴刚好能飞离电场，假定落到A 板的油滴的电量能被板全部吸收，而使A 板带电，同时B 板因感应而带上等量异号电荷，不考虑油滴间的相互作用，重力加速度为g ，则下列说法正确的是( )A ．落到A 板的油滴数23C m 4d g N q = B ．落到A 板的油滴数22Cdmg N q =C ．第1N +滴油滴通过电场的整个过程所增加的电势能等于8mgd D ．第1N +滴油滴通过电场的整个过程所减少的机械能等于54mgd 3．甲、乙两物体零时刻开始从同一地点向同一方向做直线运动，位移-时间图象如图所示，则在0～t 1时间内A ．甲的速度总比乙大B ．甲、乙位移相同C ．甲经过的路程比乙小D ．甲、乙均做加速运动4．2018年12月8日2时23分，我国成功发射“嫦娥四号”探测器，开启了月球探测的新旅程，“嫦娥四号”于2019年1月3日10时26分成功着陆在月球背面南极—艾特肯盆地。
探测器上有一可认为光滑的滑梯固定在月球表面上，将滑梯与月块表面的夹角调为θ，月球车从滑梯上由静止滑到底部的过程中下滑长度为L，所用时间为t，已知月球半径为R，则月球的第一宇宙速度为（）A．12sinLRtθB．12sinLRtθC．1sinLRtθD．12sinLRtθ5．2018年5月21日5点28分，我国在西昌卫星发射中心用“长征四号”丙运载火箭，成功将“嫦娥四号”任务中继星“鹊桥”发射升空，它是世界首颗运行于地月拉格朗日2L点的中继卫星，是为2018年底实施的“嫦娥四号”月球背面软着陆探测任务提供地月间的中继通信。

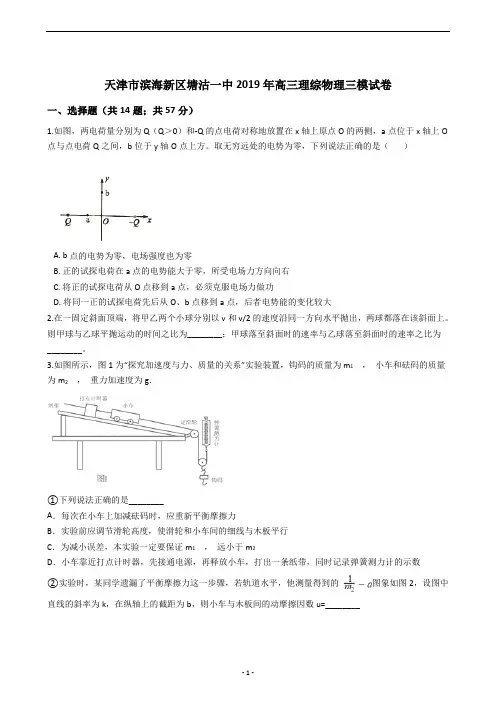

天津市滨海新区塘沽一中2019年高三理综物理三模试卷
天津市滨海新区塘沽一中2019年高三理综物理三模试卷一、选择题（共14题；共57分）1.如图，两电荷量分别为Q（Q＞0）和-Q的点电荷对称地放置在x轴上原点O的两侧，a点位于x轴上O 点与点电荷Q之间，b位于y轴O点上方。
取无穷远处的电势为零，下列说法正确的是（）A. b点的电势为零，电场强度也为零B. 正的试探电荷在a点的电势能大于零，所受电场力方向向右C. 将正的试探电荷从O点移到a点，必须克服电场力做功D. 将同一正的试探电荷先后从O、b点移到a点，后者电势能的变化较大2.在一固定斜面顶端，将甲乙两个小球分别以v和v/2的速度沿同一方向水平抛出，两球都落在该斜面上。
则甲球与乙球平抛运动的时间之比为________；甲球落至斜面时的速率与乙球落至斜面时的速率之比为________。
3.如图所示，图1为“探究加速度与力、质量的关系”实验装置，钩码的质量为m1，小车和砝码的质量为m2，重力加速度为g．①下列说法正确的是________A．每次在小车上加减砝码时，应重新平衡摩擦力B．实验前应调节滑轮高度，使滑轮和小车间的细线与木板平行C．为减小误差，本实验一定要保证m1，远小于m2D．小车靠近打点计时器，先接通电源，再释放小车，打出一条纸带，同时记录弹簧测力计的示数②实验时，某同学遗漏了平衡摩擦力这一步骤，若轨道水平，他测量得到的图象如图2，设图中直线的斜率为k，在纵轴上的截距为b，则小车与木板间的动摩擦因数u=________③从实验中打出的纸带上选取5个计数点，如图所示，相邻计数点间的时间间隔是0.1s，图中长度单位是cm，由此可以算出小车运动的加速度是________m/s2．4.某同学利用下列器材测量两节干电池的电动势与内阻。
A．待测干电池两节B．电压表V1、V2，量程均为0~3V，内阻很大C．定值电阻R。
D．电阻箱RE.导线和开关①根据图甲所示的实物连接图，在图乙的虚线框内画出相应的电路图________；②实验之前，需要利用该电路测出定值电阻R0。
2024年天津市滨海新区塘沽一中高三三模理综物理试卷
2024年天津市滨海新区塘沽一中高三三模理综物理试卷一、单选题 (共6题)第(1)题水平放置的两平行金属板间，有一个带正电的小球，从某点无初速度自由下落。
经过t时间，在两板间施加竖直向上的匀强电场。
再经过t时间，小球又回到出发点。
已知小球质量为m，重力加速度为g。
小球未与下极板发生碰撞。
不计空气阻力。
从施加电场开始到小球又回到出发点的过程中（ ）A．小球所受电场力与重力的大小之比为3:1B．小球加速运动时间与减速运动时间之比为3:1C．小球的动量变化量大小为4mgt，方向竖直向上D．小球电势能的减少量与动能的增加量之比为4:3第(2)题如图所示，理想变压器原、副线圈的匝数比为k，输出端接有一交流电动机，其线圈的电阻为R。
将原线圈接在正弦交流电源两端，电动机恰好能带动质量为m的物体以速度匀速上升，此时理想电流表A的示数为I。
若不计电动机摩擦带来的能量损失，重力加速度为g，则下列说法正确的是（ ）A．电动机的输入功率B．整个装置的效率C．原线圈两端电压的有效值D．原线圈两端电压的有效值第(3)题为发展新能源，某科研小组制作了一个小型波浪发电机，磁铁固定在水中，S极上套有一个浮筒，浮筒上绕有线圈，其截面示意图如图甲所示。
浮筒可随波浪上下往复运动切割磁感线而产生电动势，线圈中产生的感应电动势随时间按正弦规律变化，如图乙所示，线圈电阻r=2Ω，把线圈与阻值R=8Ω的小灯泡串联，小灯泡恰好正常发光。
下列说法正确的是（ ）A．小灯泡的额定电压为B．线圈中电流的有效值为C．发电机的输出功率为D．一周期内线圈产生的焦耳热为第(4)题如图，一竖直轻弹簧静止放在水平面上，将质量分别为2m和m的a、b两物体叠放在轻弹簧上并处于静止状态。
现用一恒力F竖直向上拉a，将a、b视为质点，重力加速度为g，弹簧劲度系数为k且弹簧始终未超过弹性限度，不计空气阻力，则下列说法中错误的是（ ）A．若，则a、b始终不会分离B．若，则b的最大速度为C．若，则a、b分离时弹簧恰好恢复原长D．若，则a、b在初始位置分离第(5)题随着人类对宇宙的探索，人们发现在宇宙中存在一些离其他恒星较远的三星系统，其中有一种三星系统如图所示，三颗星球绕共同圆心O在同一平面内做稳定的匀速圆周运动，忽略其他星球对它们的引力作用，则三颗星球中，质量最大的星球是（ ）A．星球A B．星球C C．一样大D．不能确定第(6)题如图甲所示，在同一均匀介质中有两个振动完全相同的波源、，两波源相距24cm，M、N为介质中两波源连线的中垂线上的两个质点。
2024年天津市滨海新区塘沽一中高三三模理综物理试卷
2024年天津市滨海新区塘沽一中高三三模理综物理试卷一、单选题 (共7题)第(1)题如图甲所示，质量为的物体放在水平面上，通过轻弹簧与质量为的物体连接，现在竖直方向给物体一初速度，当物体运动到最高点时，物体与水平面间的作用力刚好为零。
从某时刻开始计时，物体的位移随时间的变化规律如图乙所示，已知重力加速度为，则下列说法正确的是（）A．时间内，物体的速度与加速度方向相反B．物体在任意一个内通过的路程均为C．物体的振动方程为D．物体对水平面的最大压力为第(2)题地球的公转轨道接近圆，哈雷彗星的运动轨道则是一个非常扁的粗圆。
如图所示，哈雷彗星在近日点与太阳中心的距离为，线速度大小为，加速度大小为。
在远日点与太阳中心的距离为，线速度大小为，加速度大小为。
天文学家哈雷成功预言了哈雷彗星的回归。
哈雷彗星最近出现的时间是1986年，预计下次飞近地球将在2061年左右。
下列说法中正确的是（ ）A．B．C．哈雷彗星椭圆轨道的半长轴是地球公转轨道半径的倍D．地球与哈雷彗星绕太阳转动过程中在相等的时间内扫过的面积相等第(3)题粒子（ ）A．具有波动性B．能量与波长成正比C．可以被电场加速D．原子核外电子受激发产生第(4)题图（a）为一交流发电机示意图，线圈abcd在匀强磁场中绕固定轴OO'沿顺时针方向匀速转动，图（b）是该发电机的电动势已随时间t按余弦规律变化的图像。
已知线圈电阻为2.5Ω，定值电阻R=10Ω，电表均为理想交流电表。
由此可以判定（ ）A．电流表读数为0.8AB．电压表读数为10VC．t=0.1s时刻，穿过线圈的磁通量最大D．0~0.05s内，通过电阻R的电荷量为0.04C第(5)题分子势能的大小（ ）A．与物体的温度有关B．随分子力增大而增大C．与分子间距离有关D．随分子力增大而减小第(6)题甲、乙两人用绳aO和bO通过装在P楼和Q楼楼顶的定滑轮，将质量为m的物块由O点沿Oa直线缓慢地向上提升，如图所示，为锐角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019年天津市滨海新区塘沽一中高三三模理综物理试卷(word无答
案)
一、单选题
(★) 1 . 在人类对微观世界进行探索的过程中，科学实验起到了非常重要的作用。
下列说法正确
的是
A．卢瑟福用a粒子轰击铍原子核，发现了质子
B．居里夫妇从沥青铀矿中分离出了针（Po）和镭（Ra）两种新元素
C．天然放射现象的发现揭示了原子核有复杂的结构，阴极射线是原子核中的中子变为质子时
产生的高速电子流
D．麦克斯韦建立了电磁场理论，并首次用实验证实了电磁波的存在
(★★)2 . “蛟龙号”是我国首台自主研制的作业型深海载人潜水器，它是目前世界上下潜能力最
强的潜水器。
假设某次海试活动中，“蛟龙号”完成海底任务后竖直上浮，从上浮速度为v时开
始计时，此后“蛟龙号”匀减速上浮，经过时间t上浮到海面，速度恰好减为零。
则“蛟龙号”在t （t 0<t）时刻距离海平面的深度为
A．B．C．D．
(★) 3 . 运动员手持球拍托球沿水平方向匀加速跑，球的质量为m，球拍和水平面间的夹角为0，球与球拍相对静止，它们间摩擦力以及空气阻力不计，重力加速度为g则
A．运动员的加速度为gtanθ
B．运动员的加速度为gsinθ
C．球拍对球的作用力为
D．球拍对球的作用力为mgtanθ
(★★) 4 . 同步卫星与月球都绕地球做匀速圆周运动，则
A．同步卫星绕地球运动的线速度比月球绕地球运动的线速度小
B．地球对同步卫星的引力比地球对月球的引力大
C．同步卫星绕地球运动的轨道半径比月球绕地球运动的轨道半径小
D．同步卫星绕地球运动的向心加速度比月球绕地球运动的向心加速度小
二、多选题
(★★) 5 . 如图，两电荷量分别为Q（Q＞0）和-Q的点电荷对称地放置在x轴上原点O的两侧，a点位于x轴上O点与点电荷Q之间，b位于y轴O点上方。
取无穷远处的电势为零，下列说
法正确的是
A．b点的电势为零，电场强度也为零
B．正的试探电荷在a点的电势能大于零，所受电场力方向向右
C．将正的试探电荷从O点移到a点，必须克服电场力做功
D．将同一正的试探电荷先后从O、b点移到a点，后者电势能的变化较大
(★★) 6 . 为保证用户电压稳定在220V，变电所需适时进行调压，图甲为调压变压器示意图。
保持输入电压u 1不变，当滑动接头P上下移动时可改变输出电压。
某次检测得到用户电压u 2
随时间t变化的曲线如图乙所示，则下列选项正确的是
A．
B．
C．为使用户电压稳定在220V，应将P适当下移
D．为使用户电压稳定在220V，应将P适当上移
(★★) 7 . 用a、b两种单色光分别照射处于基态的一群氢原子，用a光照射时，氢原子辐射出6种不同频率的光子，用b光照射时，氢原子辐射出3种不同频率的光子，则a、b两种单色光的特性下列说法正确的是
A．以相同角度斜射到同一玻璃板透过平行表面后，b光的侧移量大
B．a、b两种单色光分别照射同一光电管，且都产生了光电效应，则a光的遏止电压大C．a、b两种单色光相遇能产生干涉现象
D．a、b两种单色光都能产生多普勒和偏振现象
(★★) 8 . 如图所示，甲、乙、丙、丁为用频闪照相机连续拍摄的四张在x轴上0~6m区间段简谐波的照片。
已知波沿x轴传播，照相机频闪时间间隔相等且小于波的周期，第一张照片与第四张照片时间间隔为1s，则由照片判断下列选项正确的是
A．波的波长为4m
B．波一定沿+x方向传播
C．波速可能为15m/s
D．波速可能为9m/s
三、填空题
(★★) 9 . 在一固定斜面顶端，将甲乙两个小球分别以v和v/2的速度沿同一方向水平抛出，两球都落在该斜面上。
则甲球与乙球平抛运动的时间之比为____；甲球落至斜面时的速率与乙球落至斜面时的速率之比为____。
四、实验题
(★★) 10 . 如图所示，图1为“探究加速度与力、质量的关系”实验装置，钩码的质量为 m1，小车和砝码的质量为 m2，重力加速度为 g。
①下列说法正确的是____
A．每次在小车上加减砝码时，应重新平衡摩擦力
B．实验前应调节滑轮高度，使滑轮和小车间的细线与木板平行
C．为减小误差，本实验一定要保证m1，远小于m2
D．小车靠近打点计时器，先接通电源，再释放小车，打出一条纸带，同时记录弹簧测力计的
示数
②实验时，某同学遗漏了平衡摩擦力这一步骤，若轨道水平，他测量得到的图象如图2，设图中直线的斜率为k，在纵轴上的截距为b，则小车与木板间的动摩擦因数u=____
③从实验中打出的纸带上选取5个计数点，如图所示，相邻计数点间的时间间隔是0.1s，图中长度单位是cm，由此可以算出小车运动的加速度是____m/s 2。
(★★) 11 . 某同学利用下列器材测量两节干电池的电动势与内阻。
A．待测干电池两节
B．电压表V1、V2，量程均为0~3V，内阻很大
C．定值电阻R。
D．电阻箱R
E．导线和开关
①根据图甲所示的实物连接图，在图乙的虚线框内画出相应的电路图（__________）②实验之前，需要利用该电路测出定值电阻R 0。
先把电阻箱R调到某一阻值R 1，再闭合开关，读出电压表V 1和V 2的示数分别为U 10、U 20，则R 0=____（用U 10、U 20、R 1表示）。
③若测得R 0=1.2Ω，实验中调节电阻箱R，读出相应电压表V 1和V 2的多组数据U 1、U 2，描绘出U 1-U 2图象如图丙所示，则两节干电池的总电动势E=____V，总内阻r=____Ω。
五、解答题
(★★) 12 . 如图所示，在水平地面上有两物块甲和乙，它们的质量分别为 2m、 m，甲与地面间无摩擦，乙与地面间的动摩擦因数恒定。
现让甲以速度向着静止的乙运动并发生正碰，且碰撞时间极短，若甲在乙刚停下来时恰好与乙发生第二次碰撞，试求：
（1）第一次碰撞过程中系统损失的动能
（2）第一次碰撞过程中甲对乙的冲量
(★★) 13 . 如图所示，电阻不计的相同的光滑弯折金属轨道 MON与均固定在竖直平
面内，二者平行且正对，间距为 L=1m，构成的斜面跟水平面夹角均为，两
侧斜面均处在垂直斜面向上的匀强磁场中，磁感应强度大小均为 B=0.1T。
t=0时，将长度也为
L=1m，电阻R=0.1Ω的金属杆 ab在轨道上无初速释放。
金属杆与轨道接触良好，轨道足够长。
重力加速度 g=10m/s 2；不计空气阻力，轨道与地面绝缘。
（1）求 t=2s时杆 ab产生的电动势E的大小并判断 a 、 b两端哪端电势高
（2）在 t=2s时将与 ab完全相同的金属杆 cd放在 MOO'M'上，发现 cd杆刚好能静止，求 ab杆
的质量 m以及放上 cd杆后 ab杆每下滑位移 s=1m回路产生的焦耳热 Q
(★★★★) 14 . 正、负电子从静止开始分别经过同一回旋加速器加速后，从回旋加速器D型盒
的边缘引出后注入到正负电子对撞机中。
正、负电子对撞机置于真空中。
在对撞机中正、负电
子对撞后湮灭成为两个同频率的光子。
回旋加速器D型盒中的匀强磁场的磁感应强度为，
回旋加速器的半径为 R，加速电压为 U；D型盒缝隙间的距离很小，带电粒子穿过的时间可以忽略不计。
电子的质量为 m、电量为 e，重力不计。
真空中的光速为 c，普朗克常量为 h。
（1）求正、负电子进入对撞机时分别具有的能量 E及正、负电子对撞湮灭后产生的光子频率 v （2）求从开始经回旋加速器加速到获得最大能量的过程中，D型盒间的电场对电子做功的平均
功率
（3）图甲为正负电子对撞机的最后部分的简化示意图。
位于水平面的粗实线所示的圆环真空管道是正、负电子做圆周运动的“容器”，正、负电子沿管道向相反的方向运动，在管道内控制它
们转变的是一系列圆形电磁铁。
即图中的 A1、 A2、 A4……A n共有 n个，均匀分布在整个圆环上。
每个电磁铁内的磁场都是匀强磁场，并且磁感应强度都相同，方向竖直向下。
磁场区域的直径
为 d。
改变电磁铁内电流大小，就可以改变磁场的磁感应强度，从而改变电子偏转的角度。
经
过精确调整，首先实现电子在环形管道中沿图甲中粗虚线所示的轨道运动，这时电子经过每个
电磁铁时射入点和射出点都在电磁铁的同一直径的两端，如图乙所示。
这就为进一步实现正、
负电子的对撞做好了准备。
求电磁铁内匀强磁场的磁感应强度 B大小。
