一、填空：（每空1分，共27分）1、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。
2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
3、尺寸标注符号R20，Φ40：R表示半径，Φ表示直径。
4、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图高平齐，俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时，截交线的形状是矩形，当平面垂直于圆柱轴线截切时，截交线的形状是圆，当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。
8、正等轴测图的轴间角为120°。
9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是：大径用粗实线线画，小径用细实线线画。
一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样，其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交，其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素，当横向剖切时，应（B）A、按不剖处理，即不画剖面线；B、按受剖处理，即仍画剖面线；C、两者均可7、半剖视图中，表达外形的部分，其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时，其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度，其上限值为Ra=50um。
《建筑工程制图》课件及资料规范

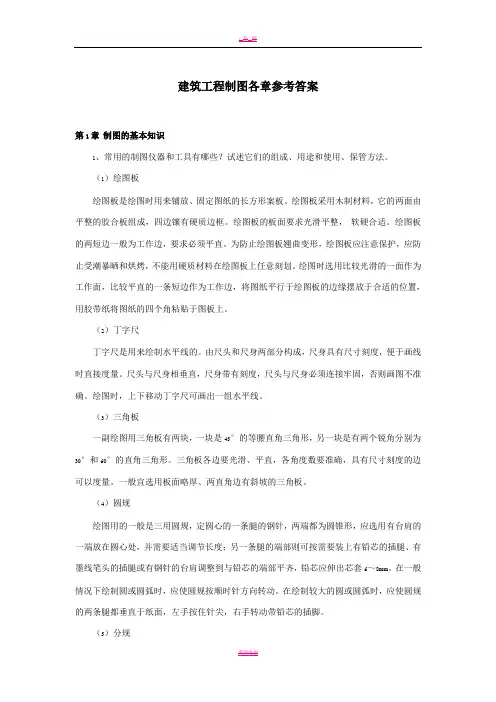

建筑工程制图各章参考答案第1章制图的基本知识1、常用的制图仪器和工具有哪些？试述它们的组成、用途和使用、保管方法。
（1）绘图板绘图板是绘图时用来铺放、固定图纸的长方形案板。
绘图板采用木制材料，它的两面由平整的胶合板组成，四边镶有硬质边框。
绘图板的板面要求光滑平整，软硬合适。
绘图板的两短边一般为工作边，要求必须平直。
为防止绘图板翘曲变形，绘图板应注意保护，应防止受潮暴晒和烘烤，不能用硬质材料在绘图板上任意刻划。
绘图时选用比较光滑的一面作为工作面，比较平直的一条短边作为工作边，将图纸平行于绘图板的边缘摆放于合适的位置，用胶带纸将图纸的四个角粘贴于图板上。
（2）丁字尺丁字尺是用来绘制水平线的。
由尺头和尺身两部分构成，尺身具有尺寸刻度，便于画线时直接度量。
尺头与尺身相垂直，尺身带有刻度，尺头与尺身必须连接牢固，否则画图不准确。
绘图时，上下移动丁字尺可画出一组水平线。
（3）三角板一副绘图用三角板有两块，一块是45°的等腰直角三角形，另一块是有两个锐角分别为30°和60°的直角三角形。
三角板各边要光滑、平直，各角度数要准确，具有尺寸刻度的边可以度量。
一般宜选用板面略厚、两直角边有斜坡的三角板。
（4）圆规绘图用的一般是三用圆规，定圆心的一条腿的钢针，两端都为圆锥形，应选用有台肩的一端放在圆心处，并需要适当调节长度；另一条腿的端部则可按需要装上有铅芯的插腿、有墨线笔头的插腿或有钢针的台肩调整到与铅芯的端部平齐，铅芯应伸出芯套6～8mm。
在一般情况下绘制圆或圆弧时，应使圆规按顺时针方向转动。
在绘制较大的圆或圆弧时，应使圆规的两条腿都垂直于纸面，左手按住针尖，右手转动带铅芯的插脚。
（5）分规分规是等分线段或圆弧和量取线段的工具，形状与圆规相似，但两条腿上都装有钢针。
使用时，要先检查分规两腿的针尖靠拢后是否平齐。
用分规等分线段时，一般应采用试分法。
（6）比例尺比例尺是用来缩小或放大图形用的。
建筑工程制图知识点
建筑工程制图知识点总结（3・4章）1.图样中所标注尺寸表示物体地真实大小，与绘图比例•绘图地准确度无关图样地尺寸以mm为单位时，不需要注明•若采用其他单位时，必须注明单位或名称.2•尺寸四要素：①尺寸数字②尺寸箭头③尺寸界线④尺寸线3•建造房屋经过地两个过程：一•设计二•施工•（简单了解设计图和施工图地概念并予以区分）4•建筑物按使用功能通常分为：匸业建筑农业建筑民用建筑（民用建筑乂分为居住建筑与公共建筑两种）| ____________________ 5 •不同地建筑物地构成各异但都具有其主要构成部分是：基础墙体屋顶楼面楼梯门窗六部分.6•房屋施匸图按专业分工不同有分为：建筑施工图（建施）结构施丄图（结施）设备施工图（设施）____________________7•房屋施工图：图纸目录施工总说明建施设施结施8 •建筑施匸图：施丄总说明总平面图门窗表建筑平面图建筑立面图建筑剖面图建筑详图建筑施工图，包括以下主要图纸内容（1）图纸首页，首页图是建筑施工图地第一页，它地内容一般包括：图纸LI 录•设计总说明•建筑装修及工程做法•门窗表等（2）建筑总平面图（3）建筑平面图（4）建筑立面图（5）建筑剖面图（6）建筑详图9•建筑施匸图地主要作用：为施工放线，砌筑基础及墙身，建造楼板楼梯屋顶，安装门窗，室内外装饰以及编制预算和施工组织计划提供依据.10•建筑施丄图地定位轴线作用：施工定位放线•凡是承重墙•柱子等主要承重构件都应该画上轴线来定位.11 •定位轴线采用细点画线表示并予以编号•端部用直径为（8至10亳米）地细实线圆圈编号,横向用阿拉伯数字，从左至右,竖向用大写拉丁字母，从下至上. 附加分轴线用分数来编写：分母表示前一轴线编号，分子表示附加轴线编号（其中I 0 Z三个字母不能用以免与数字混淆）12•尺寸单位在建筑总平面图中和标高时以米（m）标注（形式：+0.000），其余均以毫米（mm）标注.13.标高有绝对标高和相对标高.除了在总平面图中采用绝对标高之外一般均采用相对标高.14.索引符号与详图符号（此处符号圆地直径与定位轴线圆区别）（见教材P222）15.指北针：（细实线圆，直径24毫米，指针尾端宽3毫米.当采用更大直径园时，尾端宽应是直径地1/8）风向频率玫瑰图（风玫瑰图）：实线表示全年风向频率；虚线表示夏季风向频率16•建筑总平面图（乂称总平面图）：主要表达拟建（新建）房屋地位置和朝向, 与原有建筑物地关系，周围道路•绿化布置及地形地貌等内容•它可作为拟建房屋定位•施工放线•土方施工以及施工总平面布置地依据.17•建筑平面图（平面图）：主要表示建筑物地平面形状水平方向各部分地布置和组合关系门窗位置墙柱地布置以及其他建筑构配件地位置和大小等.18.被剖切到地墙体•柱地断面轮廓线用粗实线表示没有剖切到地可见轮廓线用中粗线•其他用细实线或细点画线画岀. 剖切位置地剖切用粗实线表示.（注：在平面图中，凡是被剖切到地断面部分应画出材料图例，但在1:100和1:200地小比例平面图中剖到地砖墙不画材料图例，在1:50中也一般不画，但在大于1:50地图纸中就要画出材料图例•同时钢筋混凝土构件在小于1:50地图中涂黑表示・）19•平面图中地三道尺寸线：①门窗及门窗洞与墙间地尺寸（从轴线注起）②轴线间地尺寸③房屋两端外墙之间地尺寸20.建筑立面图：表示建筑物体型与外貌•其命名地三种方法：①房屋朝向②反映房屋外貌特征地方法如正背左•右立面图③定位轴线21.在立面图中图线表示：最外轮廓线用粗线,室外地面线用加粗地粗实线，门窗洞台阶花台等轮廓线用中粗线，凸出地勒脚线雨篷阳台和立面上地凸出地勒脚线等也用中粗线或稍粗点地实线，其他用细实线画出.彫•建筑剖面图：表示建筑物内部垂直方向地高度楼层分层垂直空间地利用以及简要地结构形式和构造方式地图样.23.定位轴线与立面图中相同，同样只标注两端地定位轴线.24.室外地面线用加粗地粗实线，剖到地墙身轮廓线用粗实线画出，在1:100地图例中不画粉刷层，只在大于1:50地图例中用细实线来表示粉刷层•门窗洞台阶花台等轮廓线用中粗线，凸岀地勒脚线雨篷阳台和立面上地凸岀勒脚线等也用中粗线或稍粗点地实线，其他（尺寸线尺寸界线标高等）用细实线画出.25.三道尺寸标注：①门窗洞及洞间高度尺寸②楼层高尺寸③室外地面以上总高尺寸26.标高有建筑标高和结构标高.标注构件上顶面标高时包括粉刷层，标注构件底面标咼时，不包括粉刷层.27•结构施工图一般由基础图上部结构布置图结构详图28•混凝土：曲水黄砂水泥石子按一定比例配合搅拌而成马•钢筋等级：一级＜!＞二级三级四级（详见教材P111）冷拔低碳钢丝4＞b 30•钢筋混凝土构件按施工方法分为现浇.预制.预应力钢筋混凝土构件.31 •混凝土地强度等级为c7・5 clO cl5 c20…….c60 十二个等级.32•主要表示构件内部钢筋配置地图样：配筋图（立面图断面图）•①立面图中构件地轮廓线用粗实线画出钢筋也用粗实线画出②断面图中剖切到地钢筋圆截面用黑圆点表示未剖到地仍用粗实线表示.33•钢筋尺寸地表示方法（两种形式）见课本P11334••基础图包括基础平面图和基础详图.基础图：表示建筑物室内地面以下基础部分地平面布置和详细构造地图样•功能：是基地上放灰线•开挖基坑和施工基础地依据.35基础平面图：表示基槽未回填时基础平面布置地图样•常用1:100图例绘岀并且在图中剖到地基础墙可不画砖墙图例•钢筋混凝上柱涂成黑色•条形基础和独立基础地底面外形线是可见轮廓线，则画成中实线.（此处与15注呼应）36•基础详图为表明基础各部分地断面形状大小材料构造以及基础地埋置深度.（一般采用垂直断面图来表示）37.结构平面图是表示建筑物室外地面以上各层平面承重构件布置地图样.U地是为施工时布置和安放承重构件地依据.（注：无需再单独画底层地结构平面图因为在建筑图中已有•只画出楼层和屋顶地结构平面图即可•）38.二层结构平面图是釆用在二层楼面上方地一个水平剖面图来表示地•为了画图方便楼板以下一层不可见地墙体和门窗洞位置线改画成细实线.1••组合体地类型大致上有佥加式.切割式•混合式三种.1 •识读投影图地方法，一般有线而分析法和形体分析法两种.2.组合体尺寸包括疋形尺寸.定位尺寸•总尺寸三种.3.尺寸标注地四要素:尺寸界线.尺寸线.尺寸起止符4尺寸数7 .4.轴测投影根据投影方向是否垂直于轴测投影图.分为正轴测投影和斜轴测投影两大类.5.按轴向伸缩系数不同，轴测投影分为等测投影，二测轴投影，三测轴投影.6.假想用一个或多个垂直于外墙轴线地铅垂剖切而.将房屋剖开,所得地投影图称为剖面图.7.剖而图符号包括剖切位宜线和投影方向线两部分淇中剖切位宜线长6-10mm（粗实线），投影方向线长4-6mm （粗实线）.8.剖面图包括全剖而•阶梯剖而•局部剖而.半剖而•旋转剖而等.9. ____________________________________________ 断面图与剖面图地关系是 .10.断而图符号包括剖切位置线•苴投影方向靠编号地注写位置来表明.11.形体被剖切后形成地断而轮魔线.用粗实线画出.未被剖切到地形体轮魔线.常画成中实线,并在断而轮廓线范羽内用等间距同方向地45°细斜线填充.12.断而图包括移出断而.重合断而•断开断面三种.13.建筑工程施工图纸包括建筑施工图.结构施工图•设备施工图三大类.14.左位轴线用细单点长画线表示.末端圆地宜径大小为8-lOmm .水平方向编号采用阿拉伯数字按左到右顺序编写，竖直方向编号采用大写拉「字母按自卜而上顺序编写.字母中地LQZ不得作为轴线编号.67.附加左位轴线编号1/耀东2号轴线以后附加地第独轴线，编号2/02表示•轴线之前附加地第一•根轴线.6&标髙有绝对标髙和相对标髙两种.总平面图上一般用绝对标窩.其它平而图上一般用相对标髙69健筑图纸一般把首层主要房间地地而定为相对标髙地零点，写为±（）・（）00 •单位为来70•标离符号地小三角形高约3mm,是等腰直角三角形.71•总平而图上地标髙符号，5・g示总T•而图上地室外标高为5.15米，f 表示相对标髙•72•标髙数字以£ 为单位，总平而图上注写到小数点后2位，其它平而图上注写到小数点后L位.73.索引符号用细实线画，圆地直径是10mm.索引符号详图编号为3,“5”表示该详图在5号图纸卜…索弓|符号“一"表示该详I紺j彼索川也图样在同哦纸•剖切索引符号o衣示剖切后从上往工投影画详图. 拆图符号是用粗实线线画•圆地直径是一14mm •详图符号L “3"表示被索引图纸地编号为3・ 75•指北针直径大小是24mm，用细实线绘制，详图编号为尾部宽度为3mm76•用一个假想地水平而，沿着房屋门窗洞处将房屋切开•移公切而以上部分，向卜•所做地水平剖视图，称为建筑平而图.77•平而图地尺寸标注一般分为三道,最外而（外包尺寸）是外轮娜地总尺寸，中间一道（轴线尺寸）是轴线间地站汎说明房间地开间及进床地尺寸，最里面（细部尺寸）是表示各细部地大小和位置・79•钢筋地标注有两种形式，如“3020"中“3”表示3根钢筋，“0”表示 _______________ 代号，“20”表示钢筋直径为20mm :又如“08@160”中“0”表示代号,“8”表示钢筋讥径为8mm,“@ ”表示等茁离符'，；.“160”表示两根钢筋地和离为160mm. 81•建筑总平而图上，新建建筑用粗实线表示，原有建筑用细实线表示，计划扩建建筑用虚线表示，拆除建筑用细实线（上而带X）表示.82.建筑详图分为肖点详图.房间详图.构配件详图•83.混凝上是有水泥.砂子.仃子冰按一泄比例搅拌而成.84.钢筋按其作用可分为：受力钢筋.架力钢筋筋筋•分布钢筋.（弯起筋）•85.梁柱地保护层最小厚度为25mm,板和墙地保护层厚度为10-15mm.86•比例一般注写在图名地—右侧・87•建筑结构按英使用材料不同,可分为砌体结构•混凝上结构•钢结构•木结构.88.民用建筑一般由呈础•墙柯柱•楼板层•地坪丿龙楼梯•屋顶•门窗・二例题1.工程建设制图中地主要可见轮廓线应选用粗实线2.图样上地尺寸包括尺寸界线・尺寸役・丿I寸起止符号・尺寸欣字3.标高有相对标高和绝对标d ，相对标高地零点是青岛附近黄肓海平面4.房屋施工图由于专业分工地不同,分为建筑施匸图・结构施国和_________设备施工图5.指北针圆地直径宜为24mm，用细实线绘制.6.在建筑平面图中,横行定位轴线应用阿拉们数？从左至右依次编写; 竖向定位轴线应用大打拉丁字母从下至上顺序编写.7.工程制图图幅幅面1主要有5 种.8.根据不同地剖切方式，剖面图有复剖面图.阶梯剖面图.展开剖面图._局部剖面图和分层剖面图.9.为保护钢筋.防蚀防火，并加强钢筋与混凝土地粘结力，钢筋至构件表面应有一定厚度地混凝土,这层混凝土称为_混凝土保护层10.民用建筑一般由基础.—城和枉_.楼板层和地坪层.—搂梯—.屋顶•门窗等六大部分组成.11.混凝土是由—水泥沙子.石子和水_按一定例配合，经搅拌.捣实.养护而成地—种人造石.二单选题1.在玆筑平面图中，位于2和3轴线之间地第一根分轴线地正确表达为（A ）.（A） 1/2 （B）3/l （C） 2/1 （D） 1/32.建筑地耐火等级可分为（B ）级.A.3B. 4C. 5D. 63.填充不得穿越尺寸数字，不可避免时.应该是（A ）A.图线断开B.二者重合C.省略标注D.前述均可4.7-9层地住宅属于（C ）A.低层B.多层C.中高层D .高层5.建筑平面图中地中心线.对称一般应用.（C ）A.细实线B.细虚线C.细单点长画线D.吸双点画线6.建筑施工图中定位轴线端部地圆用细实线绘制，直径为（A ）.A. 8-10mmB. llT2mmC. 5~7mmD. 12T4mm7.建筑施工图中索引符号地圆地直径为（B ）•A. 8mmB. 10mmC. 12mmD. 11mm8.建筑施工图上一般注明地标高是（B ）.A.绝对标高B.相对标高C.绝对标高和相对标高D.要看图纸上地说明9. 建筑物结构承重可分为（D ）.A.墙承重式.框架结构B.墙承重式C.半框架结构，框架结构D.墙承重式.框架结构.空间结构.半框架结构10. 有一栋房屋在图上量得长度为50cm,用地是1:100比例,其实际长度是 （B ）.A. 5mB. 50mC. 500mD. 5000m11•建筑工程图中尺寸单位，总平面图和标高单位用（c ）为单位.A. mm B ・ cm C. m D ・ km12. 施工平面图中标注地尺寸只有数量没有单位,按国家标准规定单位应该是（A ）.A. mmB. cm C ・ m D. km13. 下列投影图中正确地1一1剖面图是（B ）.（图片上传失败）14•下列立面图地图名中错误地是（A ）A.房屋立面图20•墙体是房屋地一个重要组成部分，按墙地平面位置不同分为（B ）. A •纵墙与横墙B •外墙和内墙C •承重墙与非承重墙D.砖墙与钢筋混凝土墙 21 •下列叙述中不正确地是（C ）A. 3%表示长度为100. A*度为3地坡度倾斜度B. 指北针一般画在总平面图和底层平面图上C. 总平面图中地尺寸单位为毫米，标高尺寸单位为米D. 总平面图地所有尺寸单位均为米,标注至小数点后二位22. 钢筋工程施工中要看懂（C ）.A •总平面图B •土建施工图C.结构施1：图D. 土建施工图与结构施丄图 23 •基础各部分形状•大小•材料•构造•埋置深度及标号都能通过（B ）反映出 来.B.东立面图C.⑦——①立面图15.关于标高，下列（ D. A ------ F 立面图 C ）地说法是错误地.A.负标高应注“一” C.正标高不注“ + ”B. 正标高应注“ + ” D •零标高应注“土” 16•立面图不能按（C ）方式命名.A.朝向 B •轴线 C •色彩17. “”8@200”没能表达出这种钢筋地（A ）・D.主岀入口 A.弯钩形状 B.级别 C.直径 D •间距18•详图索引符号为圆圈内地3表示（C ）.A •详图所在地定位轴线编号B •详图地编号D.被索引地图纸地编号 19•主要用来确定新建房屋地位置•朝向以及周边环境关系地是（C ）. A 建筑平面图 C 总平面图B 建筑立面图D 功能分区图c.oD.Z A.基础平面图B.基础剖面图C.基础详图D.总平面图24. 房屋结构中框架代号为.（A ）A. KJB. GJC. CJD. ZJ25. 结构施工土中地圈梁表示（B ） •A. GLB. QLC. JLD. KL26. 结构施丄图中地楼梯梁地代号为.（D ）A. GLB. DLC. JLD. TL 27. 在施工图中,M 代表（D ）.A.窗B.墙C.梁D. fl 28. 在施工中,L 代表（C ）.A.板B.柱C.梁D.墙29. 在施工图中,C 代表（B ）.A.门B.窗C.梁D.柱30•在钢筋混凝土构件代号中，“61/'是表示0 ）.A.圈梁B.过梁C.连系梁D.基础梁31. 在钢筋混凝土构件代号中，“几”是表示①）.A.圈梁B.过梁C.连系梁D.基础梁32. 忙表示（B ）.A I 级光圆钢筋B 冷拉I 级钢筋C I 级猛硅人字纹钢筋D 丨级螺纹钢筋33. 标高符号地三角形为等腰直角三角形，髙约（A ） mm.A 3B 5C 6D 8 33.不属于建筑平面图地是（A ）.A.基础平面图C.标准层平面图 34下列建筑中不属于公共建筑地是（D ）.A.学校B.旅社C.医院D.宿舍35. 一级建筑地耐久年限为（D ）年.A. 15-25B. 25-50C. 50-100D. 100 以上 36.对于风向频率玫瑰图说法错误地是（A ）.A. 它是根据某一地区全年平均统计地各个方向顺风次数地百分数值，按一定比例 绘制B. 实线表示全年风向频率C.虚线表示夏季风向频率D. 图上所表示地风地吹向是指从外面吹向该地区中心，且画在总平面上 37•下列拉丁字母中,可以用做定位轴线编号地是（A ）. B •底层平面图 D.屋顶平面图38.在楼板平面图中，如下图所示地钢筋表示（B ）钢筋.A.顶层B.底层C.顶层和底层D.都不是39.梁编号KL5 （3A）表示（A ）.A.框架梁KL5共有3跨，其中一端有悬挑.B.框架梁KL5共有5跨，其中两端有悬挑.C.框架梁KL5共有4跨，其中一端有悬挑.D.框架梁KL5共有4跨，其中两端有悬挑.40.（ A ）地作用是把门窗洞口上方地荷载传递给两侧地墙体.A.过梁B.窗台C.圈梁D.勒脚四.判断题1.断面图是假想用一剖切形体，画出剖切面切到部分地图形和末剖切到面可见部分地图形.（X）2.平面图定位轴线地竖向编号应用大写拉丁字母，从下至上顺序编写，其中地I.Q.J不得用作轴线编号.（X ）3.总平面图是画在有等交线或坐标方格网地地形图上.（V ）4.建筑立面图是平行于建筑物各方向外表立面地正投影图.（J ）5.常用构件地代号“GL”表示基础梁.（X ）A.LB.I。
《建筑工程制图》第五版复习资料
《建筑工程制图》复习资料一、复习提纲1 制图的基本知识(1) 明确常用制图工具的用途。
(2) 明确国家标准关于图幅、图线、比例和字体的规定。
(3) 明确尺寸标注的基本要领。
线性尺寸、角度尺寸和直径（半径）的标注要领。
2 投影的基本知识(1) 明确投影的分类及其用途。
(2) 明确投影的3个基本特性。
真实性、积聚性和类似性。
(3) 明确三视图的形成原理。
(4) 明确三视图中视图与物体的对应关系及其投影规律。
3 点、直线、平面的投影(1) 明确点的投影规律及投影可见性的判别方法。
(2) 明确各种直线的投影特性。
正平线、侧平线、水平线；正垂线、侧垂线、铅垂线。
(3) 明确各种平面的投影特性。
正平面、侧平面、水平面；正垂面、侧垂面、铅垂面。
4 轴测图(1) 明确轴测图的主要参数。
轴间角和轴向收缩率。
(2) 明确正等轴测图的特点及其用途。
(3) 明确斜二轴测图的特点及用途。
5 组合体(1) 明确组合体的基本组合形式。
(2) 掌握补画组合体三视图中遗漏图线的方法。
(3) 掌握根据组合体两个视图补画第三视图的方法。
(4) 掌握根据物体轴测图绘制三视图的方法。
(5) 掌握组合体三视图的尺寸标注要领。
6 图样画法(1) 明确基本视图的种类。
(2) 明确辅助视图的种类和用途。
(3) 明确全剖视图和半剖视图的画法。
(4) 明确断面图的用途。
7 建筑施工图(1) 明确建筑施工图的用途。
(2) 明确建筑平面图的用途，并能识读中等难度的图形。
(3) 明确建筑立面图的用途，并能识读中等难度的图形。
(4) 明确建筑剖面图的用途，并能识读中等难度的图形。
8 结构施工图(1) 明确结构施工图的用途。
(2) 明确结构施工图的基本类型。
9 室内给水排水图(1) 明确室内给水排水图的用途。
(2) 明确室内给水排水图的基本类型。
10 机械图(1) 明确机械图的特点。
(2) 了解什么是零件图和装配图。
二、复习参考题1．补画图中缺少的图线图1 案例1 图2 案例1参考答案图3 案例2 图4 案例2参考答案图5 案例3 图6 案例3参考答案图7 案例4 图8 案例4参考答案图9 案例5 图10 案例5参考答案图11 案例6 图12 案例6参考答案图13 案例7 图14 案例7参考答案图15 案例8 图16 案例8参考答案图17 案例9 图18 案例9参考答案图19 案例10 图20 案例10参考答案图21 案例11 图22 案例11参考答案图23 案例12 图24 案例12参考答案2．由两视图补画第三视图图25 案例1 图26 案例1参考答案图27 案例2 图28 案例2参考答案图29 案例3 图30 案例3参考答案图31 案例4 图32 案例4参考答案图33 案例5 图34 案例5参考答案图35 案例6 图36 案例6参考答案图37 案例7 图38 案例7参考答案图39 案例8 图40 案例8参考答案图41 案例9 图42 案例9参考答案图43 案例10 图44 案例10参考答案图45 案例11 图46 案例11参考答案3．将主视图改为全剖视图图47 案例1 图48 案例1参考答案图49 案例2 图50 案例2参考答案将主视图画成半剖视图，右视图画为全剖视图。
【精品】建筑工程制图第1章-制图基本知识.教学资料
2. 尺寸的排列与布置
(3)图轮廓线以外的尺寸线，距图最外轮廓之间的距离，不宜 小于10mm。平行排列的尺寸线的间距，宜为7～10mm， 并应保持一致。
≥10mm 7~10mm 7~10mm
2. 尺寸的排列与布置
(4)总尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸 界线可稍短，但其长度应相等。
1.1.2 图线
图线的宽度b，宜从 1.4、1.0、0.7、0.5、0.35、 0.25、0.18、0.13mm 线宽系列中选取。图线宽度不 应小于0.1mm。每个图样，应根据复杂程度与比例大
小，先选定基本线宽b，再选用下表中相应的线宽组。
1. 线宽
图纸的图框和标题栏线，可采用下表的线宽（mm）。
房屋建筑制图统一标准（GB/T50001-2010）
《建筑制图标准》（GB/T 50104-2010）
《建筑制图标准》（GB/T 50104-2010）
2. 图线画法
（1）在同一张图纸内，相同比例的各图样，应选 用相同的线宽组。 （2）相互平行的图线，其净间隙或线中间隙不宜 小于0.2mm .
图名比例的书写
1.1.4 比例与图名
绘制图样所用的比例，应根据图样的用途与被绘对象的复杂程 度，从下表选用，优先选用表中的常用比例
1.1.5 尺寸标注
在工程图上，除了按比例画出工程形体的形状外，还必 须标注出完整的实际尺寸，作为施工的依据。国标中对尺寸 标注的基本方法做了一系列规定，必须严格遵守。尺寸标注 应做到正确、完整、清晰、合理。
点击画垂直线
点击画倾斜线
1.2. 绘图工具
4.比例尺 比例尺是刻有不同比例的直尺，分别刻在三个侧面上，
可放大或缩小尺寸，比例尺用于直接在图上度量尺寸或用 分规从比例尺上量取尺寸。
1建筑制图的基本知识
1.2 绘制工具与仪器的使用方法
在画圆或圆弧前，应将定圆心的钢针的台肩调整到与 铅芯的端部平齐，铅芯应伸出芯套6～8 mm，如图1.10（a） 所示。在一般情况下画圆或圆弧时，应使圆规按顺时针方 向转动，并稍向画线方向倾斜，如图1.10（b）所示。在画 较大的圆或圆弧时，应使圆规的两条腿都垂直于纸面，如 图1.10（c）所示
1.1 制图的基本知识
图1.2 制图作业的标题栏
1 建筑制图的基本知识
Back
1.1 制图的基本知识
1.1.2 图 线 1.1.2.1 线宽与线型
任何工程图样都是采用不同的线型与线宽的图线绘制而 成的。建筑工程制图中的各类图线的线型、线宽、用途如表 1.2所示
表1.2中的线宽b应根据图形复杂程度和比例大小确定。 常见的线宽b值为0.35、0.5、0.7、1、1.4、2.0 mm。
1.1 制图的基本知识
1.1.3.2 数字和字母
数字和字母有正体与斜体两种。数字和字母的字高应 不小于2.5mm。图1.3
1 建筑制图的基本知识
1.1 制图的基本知识
图1.3 字体示例
1 建筑制图的基本知识
Back
1.1 制图的基本知识
1.1.4 比 例
图样的比例,应为图形与实物相对应的线性尺寸之比。 比例的大小，是指其比值的大小，如1∶50大于1∶100。比 值大于1的比例，称为放大的比例，如5∶1；比值小于1的 比例，称为缩小的比例，如1∶100。
❖ 尺寸数字应依其读数方向写在尺寸线的上方中部，如没 有足够的注写位置，最外面的数字可注写在尺寸界线的 外侧，中间相邻的尺寸数字可错开注写，也可引出注写， 如图1.6（c）所示
❖ 为保证图上的尺寸数字清晰，任何图线不得穿过尺寸数 字。不可避免时，应将图线断开，如图1. 6（b）左图 所示
第一章建筑工程制图的基本知识
第一章建筑工程制图的基本知识一、选择题：1、字宽与字高之比（）A、3;4B、3:2C、2;3D、4:32、字体大小分（）种号数。
A、5种B、6种C、7种D、4种3、叠加有（）种形式。
A、叠合、相交、相切B、叠合、相切C、相切、相交D、相交、相切4、A2图纸的尺寸（）A、297x420B、420x594C、210x594D、297x8415、绘制圆的对称中心线时，应超出圆外（）。
A、2~5cmB、2~6mmC、2~5 mmD、2~6cm二、填空题:1.图样中书写的汉字、数字、字母必须做到：_______、_______、_______、_______.2.图样上标注的尺寸由_______、_______、_______、_______组成.3.剖面图可分为_______、_______、_______、_______.4。
组合体的组合形式有_______、_______。
5。
两条平行线之间的距离不宜小于_______。
三、简答题：1.组合体视图上的一条线可能的三种含义？2.什么是剖面图、断面图？二者异同点是什么？3。
形体分析法的基本步骤？4。
试述点的三面投影规律？5。
比例是什么？答案一、CBABC二、1、字体端正、笔画清晰、排列整齐、间隔匀称.2、尺寸线、尺寸界线、尺寸其止符号、尺寸数字.3、全剖面图、半剖面图、局部剖面图、阶梯剖面图.4、叠加类、切割类。
5、0.7mm。
三、1、（1）形体表面交线的投影；（2）垂直面的积聚投影；（3）曲面的外形直线的积聚投影2、（1）假想用一个剖切面将形体切开，移去剖切面与观者之间的部分形体，将剩下的部分形体向基本投影面投射，所得到的投影图称为剖面图.假想用一个剖切平面将形体切开，画出剖切平面截切形体所得的截面图形的投影图称为断面图.（2）断面图是形体切开后所得到的断面图的投影，它是面的投影；剖面图是形体切开后剩余部分体的投影。
断面图是剖面图的一部分，即剖面图包含断面图。
第1章建筑工程制图的基本知识
第1章建筑工程制图的基本知识能力要求：通过本章学习，掌握国家标准的一些基本内容，能够熟练绘制和阅读一些工程图样。
1.1建筑制图国家标准简介本节着重介绍：国家标准《房屋建筑制图统一标准》中的图纸幅面及格式、比例、字体、图例、尺寸标准；绘图工具及仪器使用；绘图方法等。
1.1.1国家标准图样是现代化建筑生产中的重要技术文件之一，它被喻为工程界的语言，用来指导生产建设和技术交流。
为此国家标准计量局对图样作了统一的技术规定。
建设部于2001年11月颁布了经重新修订后的《房屋建筑制图统一标准》，以下简称国标。
1.图纸幅面及格式(1)绘制图样，应采用表1一1所规定的幅面尺寸。
(2)无论图样是否有装订边，均应画出图框，其格式如图1一1所示。
(3)图框右下角必须有一标题栏，在学校制图作业中建议采用图1一2所示的格式。
2.比例图样中形体的线性尺寸与实际形体相应要素的线性尺寸之比称为比例。
比例的大小是指比值的大小，用阿拉伯数字表示，如1：1、1：10、1：100、2:1等。
绘图中常采用的比例见表1一2。
一般情况下，一个图样应尽量选用同一种比例。
但有时根据专业制图的需要，同一图样也可选用不同的比例。
3.字体图样中书写的汉字、数字、字母必须做到：字体端正，笔画清晰，排列整齐，间隔匀称。
汉字应写成长仿宋体，并采用国家正式公布的简化字。
字体大小分为20、14、10、7、5、3.5六种号数，字体的号数即字体的高度。
字宽与字高之比约为2：3。
字母和数字分一般字体和窄字体两种，并有直体、斜体之分，斜体字字头向右倾斜，与水平成750角。
汉字、字母与数字书写字例见图1一3、1一4。
4、图线物体的形状在图样上用各种不同的图线画成的。
为了使图样清晰和便于读图，国标对图线作了规定。
（1）图线线型及应用各种图线的名称、线型及用途见表1—3。
表1—3 图线的种类及用途图线分粗、中、细三种。
粗线的宽度为b，中线宽度为b/2，细线宽度为b/4，所以b又称基本线宽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。
A、8-10mm
B、11-12mm
C、5-7mm
D、12-14mm
7、建筑施工图中索引符号的圆的直径为（B）。
A、8mm
B、10mm
C、12mm
D、14mm
8、建筑施工图上一般注明的标高是( B )。
A、绝对标高
B、相对标高
C、绝对标高和相对标高
D、要看图纸上的说明
9、建筑物结构承重可分为( D )。
A、墙承重式、框架结构
B、墙承重式
C、半框架结构，框架结构
D、墙承重式、框架结构、空间结构、半框架结构
10、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是(
B ).
A、5m
B、50m
C、500m
D、5000m
11、建筑工程图中尺寸单位，总平面图和标高单位用( C )为单位。
A、mm
B、cm
C、m
D、km
12、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( A )。
A、mm
B、cm
C、m
D、km
13. 下列投影图中正确的1 1剖面图是( B )。
(图片上传失败)
14、下列立面图的图名中错误的是（A）
A、房屋立面图
B、东立面图
C、⑦-----①立面图
D、A-----F立面图
15. 关于标高，下列（C）的说法是错误的。
A. 负标高应注“－”
B. 正标高应注“＋”
C. 正标高不注“＋”
D. 零标高应注“±”
16.立面图不能按（C）方式命名。
A．朝向 B.轴线 C.色彩 D．主出入口
17.“φ8@200”没能表达出这种钢筋的（A）。
A. 弯钩形状
B. 级别
C. 直径
D. 间距
18.详图索引符号为圆圈内的3表示( C )。
A.详图所在的定位轴线编号
B.详图的编号
C.详图所在的图纸编号
D.被索引的图纸的编号
19、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（C）。
A 建筑平面图 B建筑立面图
C 总平面图 D功能分区图
20、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).
A、纵墙与横墙
B、外墙和内墙
C、承重墙与非承重墙
D、砖墙与钢筋混凝土墙
21、下列叙述中不正确的是（C）
A、3%表示长度为100.高度为3的坡度倾斜度
B、指北针一般画在总平面图和底层平面图上
C、总平面图中的尺寸单位为毫米，标高尺寸单位为米
D、总平面图的所有尺寸单位均为米，标注至小数点后二位
22、钢筋工程施工中要看懂( C )。
A、总平面图
B、土建施工图
C、结构施工图
D、土建施工图与结构施工图
23、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( B )反映出来。
A、基础平面图
B、基础剖面图
C、基础详图
D、总平面图
24、房屋结构中框架代号为.（A）
A、KJ
B、GJ
C、CJ
D、ZJ
25、结构施工土中的圈梁表示( B ) .
A、GL
B、QL
C、JL
D、KL
26、结构施工图中的楼梯梁的代号为。
(D )
A、GL
B、DL
C、JL
D、TL
27、在施工图中,M代表( D ).
A、窗
B、墙
C、梁
D、门
28、在施工中,L代表( C ).
A、板
B、柱
C、梁
D、墙
29、在施工图中,C代表(B ).
A、门
B、窗
C、梁
D、柱
30、在钢筋混凝土构件代号中, “ GL”是表示(B ).
A、圈梁
B、过梁
C、连系梁
D、基础梁
31、在钢筋混凝土构件代号中, “ JL”是表示(D ).
A、圈梁
B、过梁
C、连系梁
D、基础梁
32、φL表示（B）。
A Ⅰ级光圆钢筋
B 冷拉Ⅰ级钢筋
C Ⅰ级锰硅人字纹钢筋
D Ⅰ级螺纹钢筋
33、标高符号的三角形为等腰直角三角形，髙约（A）mm。
A 3
B 5
C 6
D 8
33、不属于建筑平面图的是（A）。
A、基础平面图
B、底层平面图
C、标准层平面图
D、屋顶平面图
34下列建筑中不属于公共建筑的是（D）。
A、学校
B、旅社
C、医院
D、宿舍
35、一级建筑的耐久年限为（D）年。
A、15-25
B、25-50
C、50-100
D、100以上
36、对于风向频率玫瑰图说法错误的是（A）。
A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制
B、实线表示全年风向频率
C、虚线表示夏季风向频率
D、图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上
37、下列拉丁字母中，可以用做定位轴线编号的是（A）。
A、L
B、I
C、O
D、Z
38、在楼板平面图中，如下图所示的钢筋表示（B）钢筋。
A、顶层
B、底层
C、顶层和底层
D、都不是
39、梁编号KL5（3A）表示（A）。
A、框架梁KL5共有3跨，其中一端有悬挑。
B、框架梁KL5共有5跨，其中两端有悬挑。
C、框架梁KL5共有4跨，其中一端有悬挑。
D、框架梁KL5共有4跨，其中两端有悬挑。
40、（A）的作用是把门窗洞口上方的荷载传递给两侧的墙体。
A、过梁
B、窗台
C、圈梁
D、勒脚
四、判断题
1、断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见
部分的图形。
（×）
2、平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的
I、Q、J不得用作轴线编号。
（×）
3、总平面图是画在有等交线或坐标方格网的地形图上。
（√）
4、建筑立面图是平行于建筑物各方向外表立面的正投影图。
（√）
5、常用构件的代号“GL”表示基础梁。
（×）。
