路基防护与加固坡面防护
路基防护与加固坡面防护
11.2.1 坡面防护包括植物防护和工程防护,施工必须适时、稳定,防止水、气温、风沙作用破坏边坡的坡面。
11.2.2 植物防护一般采用铺草、种草和植灌木(树木)形式,应根据当地气候、土质、含水量等因素,选用易于成活、便于养护和经济的植物类种。
11.2.3 铺、种植物时,应满足下列要求：
11.1 坡面应平整、密实、湿润。
11.2 铺、种植物后,应适时进行洒水施肥、清除杂草等养护管理,直到植物成长覆盖坡面。
11.2.4 铺草皮防护：适用于各种土质边坡。宜选用带状或块状草皮,规格大小视施工情况确定,草皮厚度直为10cm。铺设时,应由坡脚向上铺钉,用尖木(或竹)桩固于土质边坡上。可根据具体情况选用平铺、叠铺或方格式铺等形式。
当坡面设有污工骨架在其内铺草皮时,骨架应嵌入坡面,表面应与草皮衔接。
11.2.5 种草防护：适用于边坡稳定、坡面冲刷轻微的路堤与路堑边坡。草籽应均匀撒布在已清理好的土质坡面上,同时做好保护措施。对不利于草类生长的土质,应在坡面先铺一层10～15cm的种植土。
路堑边坡较陡或较高时,可通过试验采用草籽与含肥料的有机质泥浆混合,喷射于坡面。
11.2.6 灌木(树木)防护：适用于土边坡。栽植方法按设计要求施工,但应注意栽植季节。高速公路、一级公路的边坡上,严禁种植乔木。
11.2.7 工程防护适用于不宜于草木生长的陡坡面。一般采用抹面、捶面、喷浆、勾(灌)缝、坡面护墙等形式。在施工前,应将坡面杂质、浮土、松动石块及表层风化破碎岩体等清除干净；当有潜水露出时,应作引水或截流处理。
11.2.8 抹面、捶面防护施工,应符合下列要求：
11.2.8.1 使用抹面砂浆和捶面多合土的配合比应经试抹、试捶确定,保证能稳固地密贴于坡面。
11.2.8.2 岩体的表面要冲洗干净；土体的表面要平整、密实、湿润。
11.2.8.3 抹面宜分两次进行,底层抹全厚的 2/3,面层 1/3,捶面应经拍(捶)打使与坡面紧贴。厚度均匀,表面光滑。
路基防护与加固工程
第 1 页 共 6 页
路基防护与加固工程
路基由土或岩填挖而成，改变了原地层的天然平衡状态，并处在各种错综复杂的自然因素和行车的长期作用下，故路基可能产生各种变形和破坏。为保证路基的稳定和防治路基病害，除做好路基排水外，还必须根据当地水文、地质及材料等情况，采取有效地措施，对各类土、石边坡及软基予以必要的防护与加固。
防护与加固工程的措施
路基防护与加固的措施，按其作用不同，可分为边坡坡面防护、冲刷防护、支挡建筑物及软土地基加固四大类。
1坡面防护
坡面防护是指为防止边坡受冲刷，在坡面上所做的各种铺砌和栽植。通过将坡面封闭隔绝或隔离，避免或减缓路基边坡表面受降水、日照、风力等自然因素的影响，防止或减缓地面水对边坡的冲刷，从而提高边坡的稳定性。
1.1植被防护
植被防护主要适用于允许流速小于1.2～1.8m/s的季节性水流冲刷及较缓的土质边坡，依靠植被根系深入土层，固结表土。植物的根、茎、叶可以调节表面土的湿度，阻止地表径流，减缓冲刷。同时还可以美化路容，协调环境。因此，在适合植被生长的土质边坡上，优先采用植被防护。
第 2 页 共 6 页 (1)种草一般选用根系发达、茎杆短矮、生长力强、多年生长的草种，适用于不陡与1:1的土质边坡。
(2)铺草皮草皮规格一般为20cm×40cm，厚约6～10cm。铺草皮前应将坡面整平，必要时加铺5～10cm种植土层。每块草皮钉2～4根竹木桩，使草皮与坡面固结。适用于边坡较陡、冲刷严重、径流大于0.6m/s、靠近草皮来源较易的地区。
(3)种树主要作用是加固边坡、防止和减缓水流冲刷。可以防沙、防雪，调节气候、美化环境。在坡面上植树和铺草皮结合，使坡面形成一个良好的覆盖层。树种以根系发达、生长迅速的低矮灌木为主。
1.2工程防护
(1)砌石防护
为防止地表径流或河水的冲刷，公路填方边坡、沿河路堤侵水部位边坡及桥涵附近边坡，可采用砌石防护。可分为干砌和浆砌两种。
公路概论教案-3.3路基防护与加固(2)
课 时 计 划
授课班级 授课日期 第27、28课时
课 型 新授课 教具、资料 教材、教案、ppt
课 题 3.3路基防护与加固
教 学
目 标
要 求
1.知识与技能: 能说出各种防护措施的适用条件和种类。能总结所有边坡防护方式
2.过程与方法：图片、事例、讲解结合
3.情感态度与价值观： 培养在不同情况下对坡面防护工作
重 点
难 点
关 键
重点： 砌石防护、护面墙、封面。锤面
难点： 各防护工程的施工规定
关键： 事例、图片讲解结合
板
书
设
计
坡
面
防
护
课 后
小 结
1. 整合知识点体系
2. 注意对知识记忆检查
植物保护
（生命保护）
喷射防护 锤面
封面
二灰土（石灰、粉煤灰）
切石保护 三合土（石灰、砂、黏土）
四合土（石灰、砂、黏土、水泥）
护面墙/区别 挡土墙（保护） 植被保护
三维植被网
湿法喷播
喷射混凝土：收缩缝
喷射水泥浆 5-7天
挂网喷射
浆石切
干石切 教 学 过 程
教 学
环 节 教师讲授、指导（主导）内容 学生学习、
操作（主体）活动 时间
分配
Ⅰ
Ⅱ
Ⅲ
组织教学
课前提问
1.骨架植物防护适用条件。种类，框架？
2.喷射防护种类
课堂导入
面对不同的地质条件，对路基的防护与加固我们采取不同的措施。到现在，我们已经学过三种防护工程措施了，植物防护，骨架植物防护和喷射防护，今天我们再来探讨一下别的坡面防护措施
讲授新课

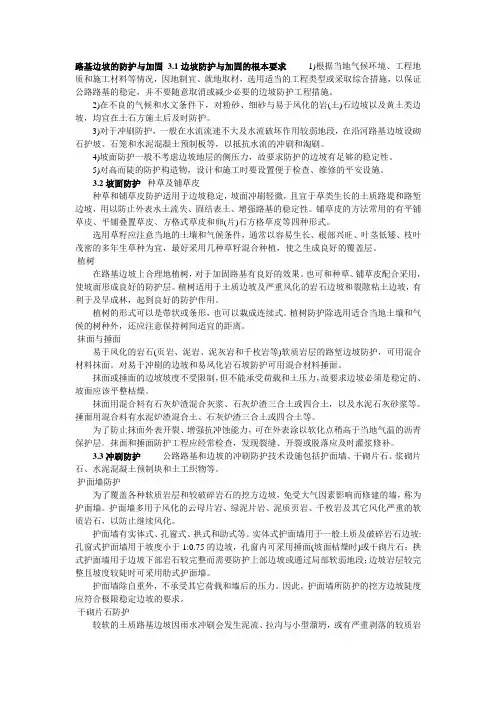

路基边坡的防护与加固
路基边坡的防护与加固 3.1 边坡防护与加固的根本要求 1)根据当地气候环境、工程地质和施工材料等情况，因地制宜、就地取材，选用适当的工程类型或采取综合措施，以保证公路路基的稳定，并不要随意取消或减少必要的边坡防护工程措施。
2)在不良的气候和水文条件下，对粉砂、细砂与易于风化的岩(土)石边坡以及黄土类边坡，均宜在土石方施土后及时防护。
3)对于冲刷防护，一般在水流流速不大及水流破坏作用较弱地段，在沿河路基边坡设砌石护坡、石笼和水泥混凝土预制板等，以抵抗水流的冲刷和淘刷。
4)坡面防护一般不考虑边坡地层的侧压力，故要求防护的边坡有足够的稳定性。
5)对高而陡的防护构造物，设计和施工时要设置便于检查、维修的平安设施。
3.2 坡面防护 种草及铺草皮
种草和铺草皮防护适用于边坡稳定，坡面冲刷轻微，且宜于草类生长的土质路堤和路堑边坡，用以防止外表水土流失、固结表土、增强路基的稳定性。铺草皮的方法常用的有平铺草皮、平铺叠置草皮、方格式草皮和卵(片)石方格草皮等四种形式。
选用草籽应注意当地的土壤和气候条件，通常以容易生长、根部兴旺、叶茎低矮、枝叶茂密的多年生草种为宜，最好采用几种草籽混合种植，使之生成良好的覆盖层。
植树
在路基边坡上合理地植树，对于加固路基有良好的效果。也可和种草、铺草皮配合采用，使坡面形成良好的防护层。植树适用于土质边坡及严重风化的岩石边坡和裂隙粘土边坡，有利于及早成林，起到良好的防护作用。
植树的形式可以是带状或条形，也可以栽成连续式。植树防护除选用适合当地土壤和气候的树种外，还应注意保持树间适宜的距离。
抹面与捶面
易于风化的岩石(页岩、泥岩、泥灰岩和千枚岩等)软质岩层的路堑边坡防护，可用混合材料抹面。对易于冲刷的边坡和易风化岩石坡防护可用混合材料捶面。
抹面或捶面的边坡坡度不受限制，但不能承受荷载和土压力，故要求边坡必须是稳定的、坡面应该平整枯燥。

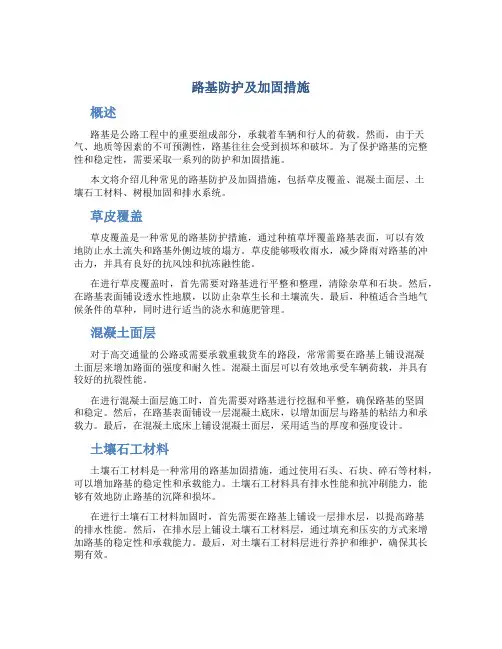

路基防护及加固措施
路基防护及加固措施
概述
路基是公路工程中的重要组成部分，承载着车辆和行人的荷载。然而，由于天气、地质等因素的不可预测性，路基往往会受到损坏和破坏。为了保护路基的完整性和稳定性，需要采取一系列的防护和加固措施。
本文将介绍几种常见的路基防护及加固措施，包括草皮覆盖、混凝土面层、土壤石工材料、树根加固和排水系统。
草皮覆盖
草皮覆盖是一种常见的路基防护措施，通过种植草坪覆盖路基表面，可以有效地防止水土流失和路基外侧边坡的塌方。草皮能够吸收雨水，减少降雨对路基的冲击力，并具有良好的抗风蚀和抗冻融性能。
在进行草皮覆盖时，首先需要对路基进行平整和整理，清除杂草和石块。然后，在路基表面铺设透水性地膜，以防止杂草生长和土壤流失。最后，种植适合当地气候条件的草种，同时进行适当的浇水和施肥管理。
混凝土面层
对于高交通量的公路或需要承载重载货车的路段，常常需要在路基上铺设混凝土面层来增加路面的强度和耐久性。混凝土面层可以有效地承受车辆荷载，并具有较好的抗裂性能。
在进行混凝土面层施工时，首先需要对路基进行挖掘和平整，确保路基的坚固和稳定。然后，在路基表面铺设一层混凝土底床，以增加面层与路基的粘结力和承载力。最后，在混凝土底床上铺设混凝土面层，采用适当的厚度和强度设计。
土壤石工材料
土壤石工材料是一种常用的路基加固措施，通过使用石头、石块、碎石等材料，可以增加路基的稳定性和承载能力。土壤石工材料具有排水性能和抗冲刷能力，能够有效地防止路基的沉降和损坏。
在进行土壤石工材料加固时，首先需要在路基上铺设一层排水层，以提高路基的排水性能。然后，在排水层上铺设土壤石工材料层，通过填充和压实的方式来增加路基的稳定性和承载能力。最后，对土壤石工材料层进行养护和维护，确保其长期有效。 树根加固
树根加固是一种生物工程技术，通过种植树木来加固路基，增加其稳定性和抗冲击能力。树木的根系能够渗透到土壤中，形成一个牢固的根系网，提高土壤的抗剪切性和承载能力。
路基防护与加固工程 2
路漫漫其修远兮，吾将上下而求索 - 百度文库
1 2.1.9.路基防护与加固工程
2.1.9.1坡面防护工程
A、 植物防护
a、种草 种草适用于草类生长的土质路堑和路堤边坡上，其边坡坡度较缓（缓１∶１.２５）且边坡高度不高的路基，当边坡土层不宜种草者，可先铺一层种植土，
厚５～１０cm。当边坡坡度陡于１∶２时，在傅种植土前将边坡揉成台阶形。草籽选用容易生长、根部发达、茎干低矮、枝叶茂盛、生长力强的混合多年生草种。
种草时间应在春、秋季节。加强管理，播种前将表土耙松，土块打碎、整平，清除石块、杂草及有害物质，并对表土进行均匀施肥。
b、铺草皮 在边坡较高、较陡和坡面冲刷较重的地方，利用铺草皮的方法。 草皮时，草皮励端宜斜切铺草皮可用平铺法、水平叠铺和垂直叠法。在整个坡面上平铺草皮，铺设时，坡脚向上，块与块之间的竖缝应错接。根据边坡缓陡等情况，每块草皮钉2~4个木尖桩，尖桩长20~30cm,直径2~3cm尖桩与坡面垂直，露出草皮表面小于2cm。
路堑平铺的草皮应铺过堑顶肩部至少1.0m或坡脚选用整齐的草皮。
当边坡坡度大于等于1∶1的坡面上,用作冲刷石护时,利用水平垂直叠铺的方法施工。
B、 浆砌半石面土墙施工
料采用色泽均匀，结构密实，不易风化，无裂纹的硬质石料，标号大小于30MPa。砂子用洁净坚硬的中粗砂。砂浆配合比通过试验确定。
护面墙砌筑前先清除边坡移动岩石，清出新鲜面，边坡上的凹陷部分挠成台阶后，以墙体相同的圬工砌补，墙 与坡面密贴结合，砌体口交合紧密。错缝、砂浆饱满，不得有通缝。叠砌、贴砌和浮塞，砌体勾缝牢固、美观。
护面墙基础设底可靠的地基上，承载力不小于300kpn。如不够，采取适当的加强措施，墙底做成倾斜的土层，土层地基倾斜度0.1~.02 。岩石地基0.2。护面墙根据伸缩缝和沉降缝的长度分段砌筑、泄水孔、耳墙、砂砾、反滤层与墙体同步进行。泄水孔采用预留孔洞和埋设铁管法实现；反滤层在砌高度后，即行填筑一层，当达到耳墙位置时，清理边坡后先进行耳墙砌筑。砌筑过程中用立杆挠线和样板控制，并复核验证，以保持线型顺适，砌体平整。
公路概论教案-3.3 路基防护与加固(1)
课时计划
授课班级 19公路 授课日期 11.1 第25、26课时
课型 新授课 教具、资料 教材、教案、ppt
课题 3.3路基防护与加固
教学
目标
要求
1. 知识与技能:能说出路基防护与加固各自作用原理及工作重点和分类
2.过程与方法：图片。示例及讲解
3.情感态度与价值观：培养对路基产生病害的处治的手段。
重点
难点
关键
重点：防护与加固作用原理、工作重点、分类防护
难点：坡面防护
关键：视频辅助、生活经验联系
板
书
设
计
加
固
课后
小结
1. 湿软地基加固在本节地位较高，但对于后续学科为重点。
2. 处理方法注意。
湿软地基加固
挡土墙加固 挤密桩
换填土层（砂石）
生石灰桩（吸水硬化）
加固桩法
强夯法（压实）
排水固接（砂井、排水板）
设置位置：路堑墙、路肩墙、山坡墙、路堤墙
形式：重力式、薄壁式、锚定式、加筋式
墙身材料：石砌、混凝土砼、钢砼、钢板 教学过程
教学
环节 教师讲授、指导（主导）内容 学生学习、
操作（主体）活动 时间
分配
Ⅰ
Ⅱ
Ⅲ
组织教学
课前提问
1.路基排水设施的存在目的是什么？（地下水、地表水会引起哪些病害？）
课堂导入
面对路基可能出现的病害，我们如今已经可以从路表、地下、路面三个方向进行处理。
路基最容易被破坏的部位在哪里呢？（观看视频）
讲授新课。
一、概述
通过视频，总结边坡病害——冲刷、风化、崩坍
思考，面的这种病害，生活中有哪些解决措施，亦或者是我们可以怎么办？
1、防护与加固目的：①防止自然因素所引起的路基破坏和过量变形；②稳定路基美化路容，提高公路使用品质。
2.防护工程：防止路基被冲刷和风化-隔离加固工程：防止路基或山体因重力作用坍滑-支承。
3、防护重点：路基边坡防护及湿软地基的加固，应与路及稳定性及路基排水紧密相结合，以保证路基的强度和稳定性。 师生问好
组织学生回答并做好记录
引入新课
根据视频内容及相关图片辅助——思考，学生分享
公路路基防护设计与加固技术
公路路基防护设计与加固技术
摘要：现如今经济的发展已经越来越依赖于公路的运输，随着社会经济一体化建设，公路运输已经成为我国重要的交通枢纽，维系着各地区的贸易往来。公路的承载能力与使用状况直接关系着当地的经济发展，因此加强对公路路基的防护与加固，不仅可以有效提高公路路基质量，而且也可有效提高公路的承载能力与使用寿命，对提高社会的经济效益也有一定的推动作用。本文将对公路路基防护技术与加固技术进行具体分析，希望可以为提高公路质量提供有价值的建议。
关键词：公路路基；防护设计；加固技术
社会经济的发展离不开交通运输的大力配合，现如今我国已经加大了对公路路基的防护与加固工作，通过对路基的坡面、堤岸等进行防护处理，并通过换土法、排水法、夯实法、碾压法与填桩法、搅拌法以及注浆法等多种有效措施对公路路基进行加固，可有效提高路基的稳定与承载力。施工单位要结合路基的不同结构选取不同的防护加固方法。
一、公路路基防护设计概述
（一）对公路的边坡进行防护
1、植被防护法
在公路的边坡坡面上种植大量植被，可以有效防止边坡的水土流失，并且起到净化空气、美化环境的作用。但是植被防护法对公路边坡的土质有较高的要求，要保证土质适宜植被的存活与生长，同时也要对植被定期修剪，防止植物斜曳旁出影响视距，遮挡驾驶员视线。植被防护法最常用的就是在公路边坡上种植树木与草坪，当坡度为1：1时，以种植草皮为宜，当坡度为1：1.5时，以种植树木为宜[1]。
2、喷浆保护法
喷浆防护防法主要是利用水泥与砂石对路基边坡进行喷浆作业，坚固那些尚未完全风化的岩石，一般的喷浆厚度要在5厘米以上，如果是用混凝土进行喷浆，则喷浆厚度要在8厘米以上，同时要保证混凝土强度大于C15，砂浆强度大于M10。在喷浆作业时，对于基岩与坡岩已经分离的边坡，需要利用锚杆结合岩土性质深入基岩内作业[2]。
路基防护与施工
情景二 路基防护工程与施工
任务一 坡面防护
目的：保护坡面免受冲刷；防止延缓风化,破碎,剥蚀,温湿影响
要求：防护设施不受外力作用，坡面岩土整体稳定牢固
简易防护：边坡坡度、高度不过大，不陡于1:1～1:1.5，v＜2.0m/s
常用设施：植物防护—生命防护；矿料防护—无机物防护
一、植物防护：美观协调环境，固结稳定边坡，防止表面水土流失。见图p98图5-1
1、种草：适用边坡≤1:1,土质适宜,不浸水或短期浸水,冲刷轻微，地表水径流v≤0.6m/s
草种根系发达,叶径低矮,多年生长；铺5～10cm种植土层
2、铺草皮：适用坡面冲刷严重，边坡较高陡，0.6≤径流v≤1.8m/s
方法—平铺（边坡1：1.5，[v]＜1.2）
水平叠铺、垂直叠铺、斜交叠铺（边坡1：1～1：1.5，[v]＜1.8）、网格式
程序—预先备料，就近培育，切成块状，自下而上铺
3、植树：适用任何生长植物的堤、堑边坡和堤岸边的河滩；[v]＜3m/s，边坡1:1.5或更缓
作用 降低流速、淤积泥沙、改变水流方向
二、工程防护（矿料防护）：不宜使用植物防护或考虑就地取材时采用此种防护
1、抹面防护
适用：石质挖方坡面，岩石表面易风化，较完整尚未剥落；坡度1：0～1：1
材料：石灰浆、三合土(石灰、炉渣、粘土)、四合土(三合土+砂)
施工前：清扫坡面、洒水润湿、填补坑洞，厚度2～10cm；大面积抹面隔5～10m设伸缩缝宽1～2cm
2、喷浆：水泥用量较大，重点工程可选用；效果较好
适用：易风化而坡面不平整的岩石挖方边坡
材料：水泥石灰砂浆，厚度5-10cm
施工前：清扫、润湿坡面。喷浆坡面应设置排水孔
3、较硬岩石坡面，视缝隙深浅与大小，大而深的灌浆、细而短的勾缝、缝隙面积大的嵌补
4、砌石防护（对坡面防护与冲刷防护都适用）p99图5-2
公路概论教案-3.3路基防护与加固(3)
课 时 计 划
授课班级 授课日期 第29、30课时
课 型 新授课 教具、资料 教材、教案、ppt
课 题 3.3路基防护与加固
教 学
目 标
要 求
1.知识与技能: 能说出直接。间接防护定义及各具体措施在什么情况下采用
2.过程与方法：图片、事例、讲解结合
3.情感态度与价值观： 培养对不同沿河路堤或河滩的路堤处理方法
重 点
难 点
关 键
重点： 直接防护、间接防护
难点： 直接防护、间接防护
关键： 针对于不同情况、对比学习
板
书
设
计
冲刷防护
课 后
小 结
1. 本节对于此部分较简单。
2. 各作用图片配置较好。
直接防护
（隔离保护）
间接防护 植物防护→种树
切实保护→干石切/浆切
抛石防护
石笼保护
漫水挡土墙
丁坝→河畔
顺坝→导流坝
格坝→拦淤（不能单独出现）
改移河道 教 学 过 程
教 学
环 节 教师讲授、指导（主导）内容 学生学习、
操作（主体）活动 时间
分配
Ⅰ
Ⅱ
Ⅲ
组织教学
课前提问
路基坡面防护都有哪些措施？
课堂导入
在面对于路基边坡的坡面防护、我们采用通过将坡面封闭隔绝或隔离，避免或减缓与大气直接接触，阻止岩土进一步风化，防止或减缓地面水流对边坡的冲刷、淘刷。从而采取了植物防护、喷射防护，砌石防护、护面墙及封面、锤面措施。那么针对于沿河路堤或河滩路堤，我们应该怎么做呢？
讲授新课
2、冲刷防护 ①针对：沿河路堤、河滩路堤
②分类：直接防护、间接防护
1）直接防护：直接在路堤坡面或坡脚处设置防护结构物，以减轻或避免水流的直接冲刷。
特点：不干扰或很少干扰原来的水流性质。
类型：植物防护、砌石或混凝土预制块防护、砌石防护、石笼防护等。
（1）植物防护：①适用于允许流速小于1.2~1.8m/s的 季节性水流冲刷。经常浸水或长期浸水的路堤边坡，不宜采用种草防护。
